Циліндровий механізм замка та відповідний ключ

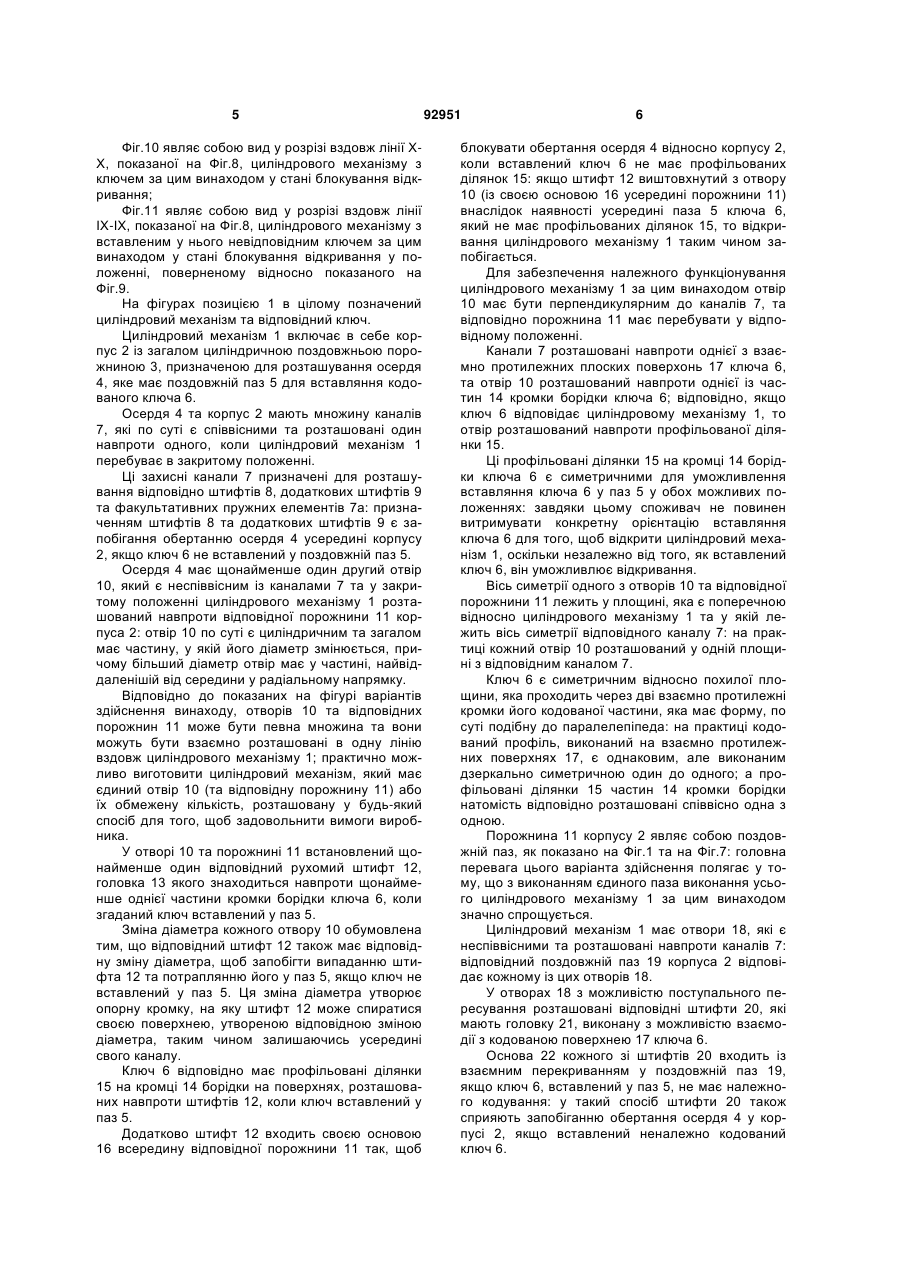

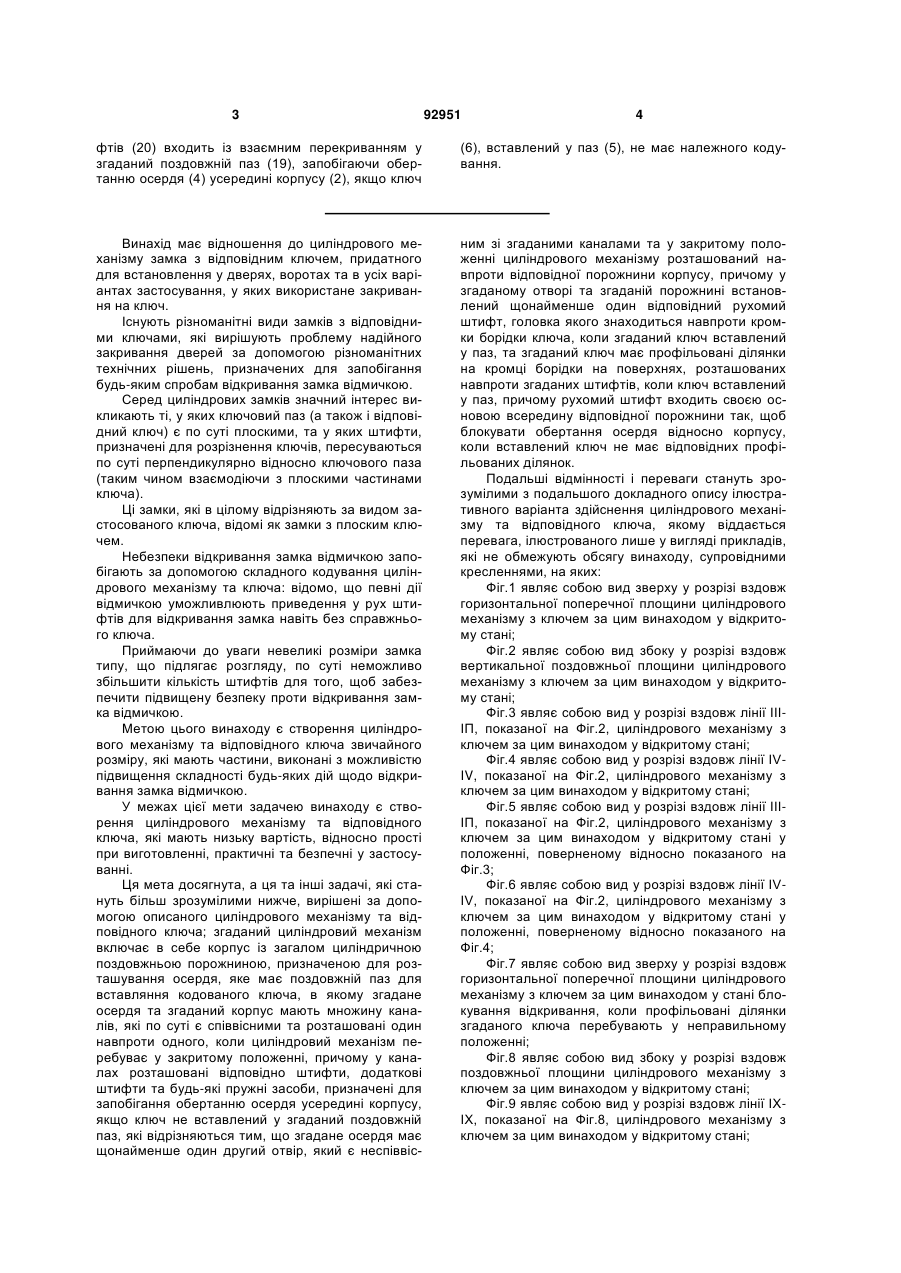

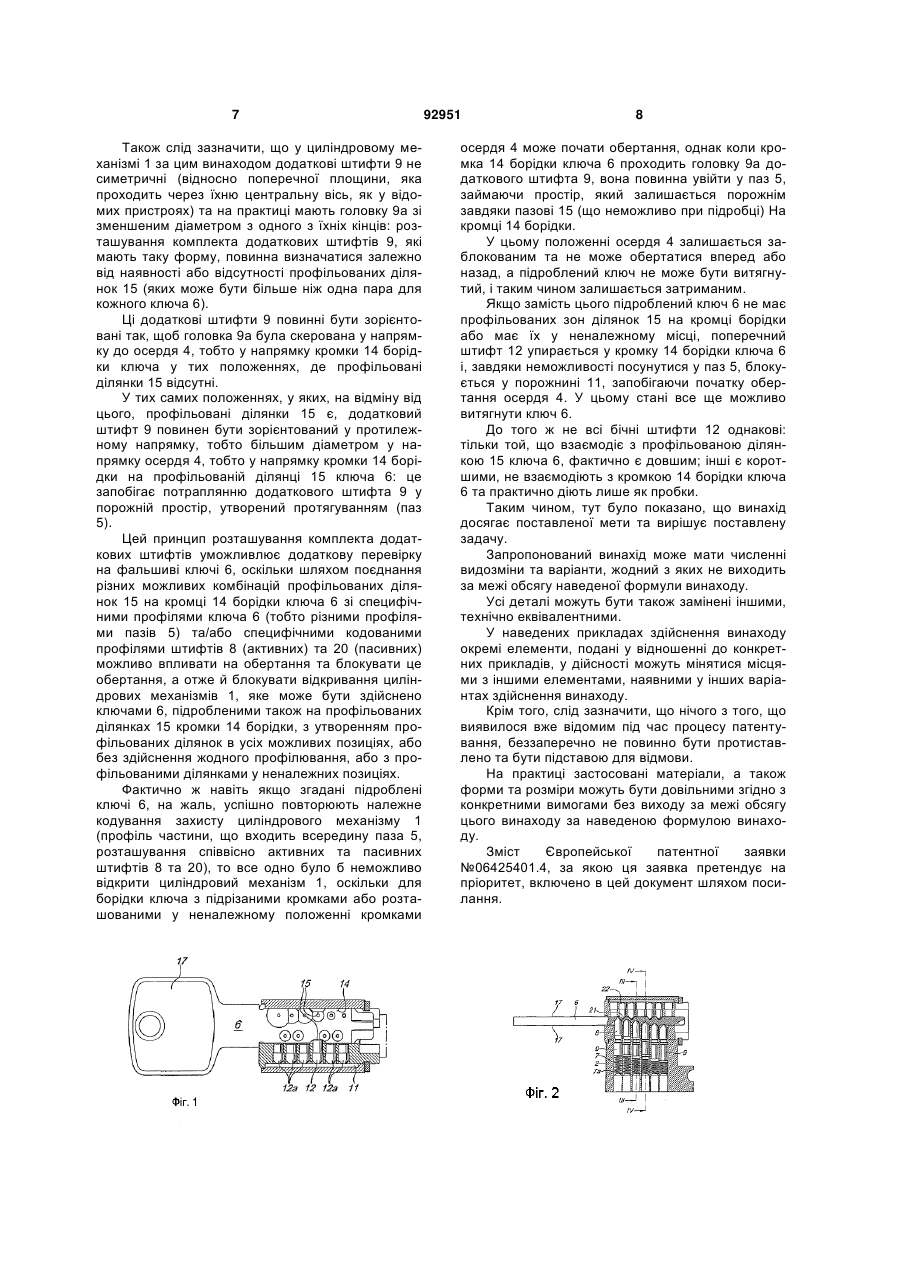

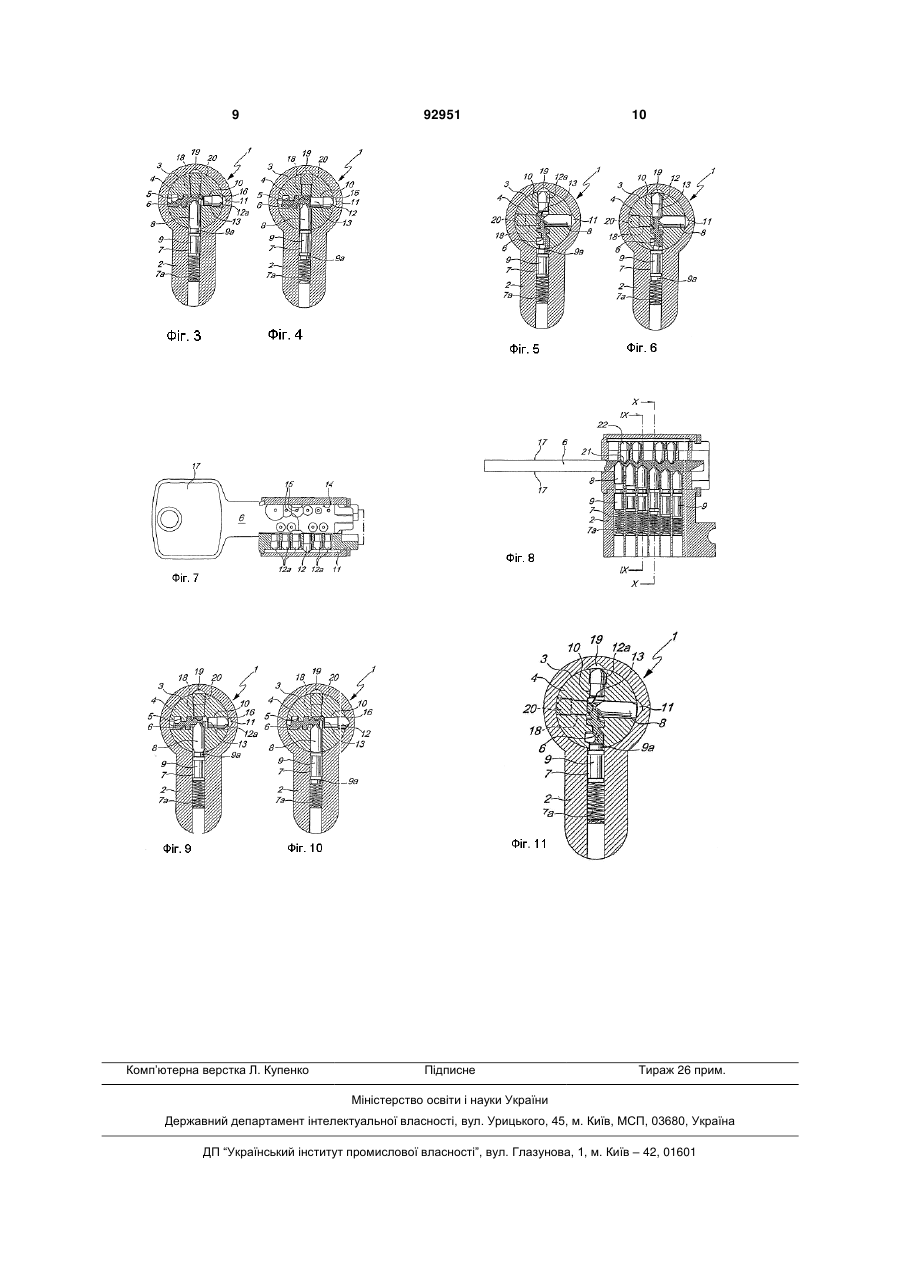

1. Циліндровий механізм замка та відповідний ключ, де згаданий циліндровий механізм включає в себе корпус (2) із загалом циліндричною поздовжньою порожниною (3), призначеною для розташування осердя (4), яке має поздовжній паз (5) для вставляння кодованого ключа (6), й в якому згадане осердя (4) та згаданий корпус (2) мають множину каналів (7), які по суті є співвісними та розташовані один навпроти одного, коли циліндровий механізм (1) перебуває у закритому положенні, причому у каналах (7) розташовані відповідні штифти (8), додаткові штифти (9) та будь-які пружні засоби (7а), призначені для запобігання обертанню осердя (4) усередині корпусу (2), якщо ключ (6) не вставлений у згаданий поздовжній паз (5), які відрізняються тим, що згадане осердя (4) має щонайменше один другий отвір (10), який є неспіввісним зі згаданими каналами (7) та у закритому положенні циліндрового механізму (1) розташований навпроти відповідної порожнини (11) корпусу (2), причому у згаданому отворі (10) та згаданій порожнині (11) встановлений щонайменше один відповідний рухомий штифт (12), головка (13) якого знаходиться навпроти кромки (14) борідки ключа (6), коли згаданий ключ вставлений у паз (5), та згаданий ключ (6) має профільовані ділянки (15) на кромці (14) борідки на поверхнях, розташованих навпроти згаданих штифтів (12), коли ключ вставлений у паз (5), причому згаданий рухомий штифт (12) входить своєю основою (16) всередину відповідної порожнини (11) так, щоб блокувати обертання осердя (4) відносно корпусу 2 (19) 1 3 92951 4 фтів (20) входить із взаємним перекриванням у згаданий поздовжній паз (19), запобігаючи обертанню осердя (4) усередині корпусу (2), якщо ключ (6), вставлений у паз (5), не має належного кодування. Винахід має відношення до циліндрового механізму замка з відповідним ключем, придатного для встановлення у дверях, воротах та в усіх варіантах застосування, у яких використане закривання на ключ. Існують різноманітні види замків з відповідними ключами, які вирішують проблему надійного закривання дверей за допомогою різноманітних технічних рішень, призначених для запобігання будь-яким спробам відкривання замка відмичкою. Серед циліндрових замків значний інтерес викликають ті, у яких ключовий паз (а також і відповідний ключ) є по суті плоскими, та у яких штифти, призначені для розрізнення ключів, пересуваються по суті перпендикулярно відносно ключового паза (таким чином взаємодіючи з плоскими частинами ключа). Ці замки, які в цілому відрізняють за видом застосованого ключа, відомі як замки з плоским ключем. Небезпеки відкривання замка відмичкою запобігають за допомогою складного кодування циліндрового механізму та ключа: відомо, що певні дії відмичкою уможливлюють приведення у рух штифтів для відкривання замка навіть без справжнього ключа. Приймаючи до уваги невеликі розміри замка типу, що підлягає розгляду, по суті неможливо збільшити кількість штифтів для того, щоб забезпечити підвищену безпеку проти відкривання замка відмичкою. Метою цього винаходу є створення циліндрового механізму та відповідного ключа звичайного розміру, які мають частини, виконані з можливістю підвищення складності будь-яких дій щодо відкривання замка відмичкою. У межах цієї мети задачею винаходу є створення циліндрового механізму та відповідного ключа, які мають низьку вартість, відносно прості при виготовленні, практичні та безпечні у застосуванні. Ця мета досягнута, а ця та інші задачі, які стануть більш зрозумілими нижче, вирішені за допомогою описаного циліндрового механізму та відповідного ключа; згаданий циліндровий механізм включає в себе корпус із загалом циліндричною поздовжньою порожниною, призначеною для розташування осердя, яке має поздовжній паз для вставляння кодованого ключа, в якому згадане осердя та згаданий корпус мають множину каналів, які по суті є співвісними та розташовані один навпроти одного, коли циліндровий механізм перебуває у закритому положенні, причому у каналах розташовані відповідно штифти, додаткові штифти та будь-які пружні засоби, призначені для запобігання обертанню осердя усередині корпусу, якщо ключ не вставлений у згаданий поздовжній паз, які відрізняються тим, що згадане осердя має щонайменше один другий отвір, який є неспіввіс ним зі згаданими каналами та у закритому положенні циліндрового механізму розташований навпроти відповідної порожнини корпусу, причому у згаданому отворі та згаданій порожнині встановлений щонайменше один відповідний рухомий штифт, головка якого знаходиться навпроти кромки борідки ключа, коли згаданий ключ вставлений у паз, та згаданий ключ має профільовані ділянки на кромці борідки на поверхнях, розташованих навпроти згаданих штифтів, коли ключ вставлений у паз, причому рухомий штифт входить своєю основою всередину відповідної порожнини так, щоб блокувати обертання осердя відносно корпусу, коли вставлений ключ не має відповідних профільованих ділянок. Подальші відмінності і переваги стануть зрозумілими з подальшого докладного опису ілюстративного варіанта здійснення циліндрового механізму та відповідного ключа, якому віддається перевага, ілюстрованого лише у вигляді прикладів, які не обмежують обсягу винаходу, супровідними кресленнями, на яких: Фіг.1 являє собою вид зверху у розрізі вздовж горизонтальної поперечної площини циліндрового механізму з ключем за цим винаходом у відкритому стані; Фіг.2 являє собою вид збоку у розрізі вздовж вертикальної поздовжньої площини циліндрового механізму з ключем за цим винаходом у відкритому стані; Фіг.3 являє собою вид у розрізі вздовж лінії ІІІІП, показаної на Фіг.2, циліндрового механізму з ключем за цим винаходом у відкритому стані; Фіг.4 являє собою вид у розрізі вздовж лінії IVIV, показаної на Фіг.2, циліндрового механізму з ключем за цим винаходом у відкритому стані; Фіг.5 являє собою вид у розрізі вздовж лінії ІІІІП, показаної на Фіг.2, циліндрового механізму з ключем за цим винаходом у відкритому стані у положенні, поверненому відносно показаного на Фіг.3; Фіг.6 являє собою вид у розрізі вздовж лінії IVIV, показаної на Фіг.2, циліндрового механізму з ключем за цим винаходом у відкритому стані у положенні, поверненому відносно показаного на Фіг.4; Фіг.7 являє собою вид зверху у розрізі вздовж горизонтальної поперечної площини циліндрового механізму з ключем за цим винаходом у стані блокування відкривання, коли профільовані ділянки згаданого ключа перебувають у неправильному положенні; Фіг.8 являє собою вид збоку у розрізі вздовж поздовжньої площини циліндрового механізму з ключем за цим винаходом у відкритому стані; Фіг.9 являє собою вид у розрізі вздовж лінії ІХІХ, показаної на Фіг.8, циліндрового механізму з ключем за цим винаходом у відкритому стані; 5 Фіг.10 являє собою вид у розрізі вздовж лінії ХХ, показаної на Фіг.8, циліндрового механізму з ключем за цим винаходом у стані блокування відкривання; Фіг.11 являє собою вид у розрізі вздовж лінії ІХ-ІХ, показаної на Фіг.8, циліндрового механізму з вставленим у нього невідповідним ключем за цим винаходом у стані блокування відкривання у положенні, поверненому відносно показаного на Фіг.9. На фігурах позицією 1 в цілому позначений циліндровий механізм та відповідний ключ. Циліндровий механізм 1 включає в себе корпус 2 із загалом циліндричною поздовжньою порожниною 3, призначеною для розташування осердя 4, яке має поздовжній паз 5 для вставляння кодованого ключа 6. Осердя 4 та корпус 2 мають множину каналів 7, які по суті є співвісними та розташовані один навпроти одного, коли циліндровий механізм 1 перебуває в закритому положенні. Ці захисні канали 7 призначені для розташування відповідно штифтів 8, додаткових штифтів 9 та факультативних пружних елементів 7а: призначенням штифтів 8 та додаткових штифтів 9 є запобігання обертанню осердя 4 усередині корпусу 2, якщо ключ 6 не вставлений у поздовжній паз 5. Осердя 4 має щонайменше один другий отвір 10, який є неспіввісним із каналами 7 та у закритому положенні циліндрового механізму 1 розташований навпроти відповідної порожнини 11 корпуса 2: отвір 10 по суті є циліндричним та загалом має частину, у якій його діаметр змінюється, причому більший діаметр отвір має у частині, найвіддаленішій від середини у радіальному напрямку. Відповідно до показаних на фігурі варіантів здійснення винаходу, отворів 10 та відповідних порожнин 11 може бути певна множина та вони можуть бути взаємно розташовані в одну лінію вздовж циліндрового механізму 1; практично можливо виготовити циліндровий механізм, який має єдиний отвір 10 (та відповідну порожнину 11) або їх обмежену кількість, розташовану у будь-який спосіб для того, щоб задовольнити вимоги виробника. У отворі 10 та порожнині 11 встановлений щонайменше один відповідний рухомий штифт 12, головка 13 якого знаходиться навпроти щонайменше однієї частини кромки борідки ключа 6, коли згаданий ключ вставлений у паз 5. Зміна діаметра кожного отвору 10 обумовлена тим, що відповідний штифт 12 також має відповідну зміну діаметра, щоб запобігти випаданню штифта 12 та потраплянню його у паз 5, якщо ключ не вставлений у паз 5. Ця зміна діаметра утворює опорну кромку, на яку штифт 12 може спиратися своєю поверхнею, утвореною відповідною зміною діаметра, таким чином залишаючись усередині свого каналу. Ключ 6 відповідно має профільовані ділянки 15 на кромці 14 борідки на поверхнях, розташованих навпроти штифтів 12, коли ключ вставлений у паз 5. Додатково штифт 12 входить своєю основою 16 всередину відповідної порожнини 11 так, щоб 92951 6 блокувати обертання осердя 4 відносно корпусу 2, коли вставлений ключ 6 не має профільованих ділянок 15: якщо штифт 12 виштовхнутий з отвору 10 (із своєю основою 16 усередині порожнини 11) внаслідок наявності усередині паза 5 ключа 6, який не має профільованих ділянок 15, то відкривання циліндрового механізму 1 таким чином запобігається. Для забезпечення належного функціонування циліндрового механізму 1 за цим винаходом отвір 10 має бути перпендикулярним до каналів 7, та відповідно порожнина 11 має перебувати у відповідному положенні. Канали 7 розташовані навпроти однієї з взаємно протилежних плоских поверхонь 17 ключа 6, та отвір 10 розташований навпроти однієї із частин 14 кромки борідки ключа 6; відповідно, якщо ключ 6 відповідає циліндровому механізму 1, то отвір розташований навпроти профільованої ділянки 15. Ці профільовані ділянки 15 на кромці 14 борідки ключа 6 є симетричними для уможливлення вставляння ключа 6 у паз 5 у обох можливих положеннях: завдяки цьому споживач не повинен витримувати конкретну орієнтацію вставляння ключа 6 для того, щоб відкрити циліндровий механізм 1, оскільки незалежно від того, як вставлений ключ 6, він уможливлює відкривання. Вісь симетрії одного з отворів 10 та відповідної порожнини 11 лежить у площині, яка є поперечною відносно циліндрового механізму 1 та у якій лежить вісь симетрії відповідного каналу 7: на практиці кожний отвір 10 розташований у одній площині з відповідним каналом 7. Ключ 6 є симетричним відносно похилої площини, яка проходить через дві взаємно протилежні кромки його кодованої частини, яка має форму, по суті подібну до паралелепіпеда: на практиці кодований профіль, виконаний на взаємно протилежних поверхнях 17, є однаковим, але виконаним дзеркально симетричною один до одного; а профільовані ділянки 15 частин 14 кромки борідки натомість відповідно розташовані співвісно одна з одною. Порожнина 11 корпусу 2 являє собою поздовжній паз, як показано на Фіг.1 та на Фіг.7: головна перевага цього варіанта здійснення полягає у тому, що з виконанням єдиного паза виконання усього циліндрового механізму 1 за цим винаходом значно спрощується. Циліндровий механізм 1 має отвори 18, які є неспіввісними та розташовані навпроти каналів 7: відповідний поздовжній паз 19 корпуса 2 відповідає кожному із цих отворів 18. У отворах 18 з можливістю поступального пересування розташовані відповідні штифти 20, які мають головку 21, виконану з можливістю взаємодії з кодованою поверхнею 17 ключа 6. Основа 22 кожного зі штифтів 20 входить із взаємним перекриванням у поздовжній паз 19, якщо ключ 6, вставлений у паз 5, не має належного кодування: у такий спосіб штифти 20 також сприяють запобіганню обертання осердя 4 у корпусі 2, якщо вставлений неналежно кодований ключ 6. 7 Також слід зазначити, що у циліндровому механізмі 1 за цим винаходом додаткові штифти 9 не симетричні (відносно поперечної площини, яка проходить через їхню центральну вісь, як у відомих пристроях) та на практиці мають головку 9а зі зменшеним діаметром з одного з їхніх кінців: розташування комплекта додаткових штифтів 9, які мають таку форму, повинна визначатися залежно від наявності або відсутності профільованих ділянок 15 (яких може бути більше ніж одна пара для кожного ключа 6). Ці додаткові штифти 9 повинні бути зорієнтовані так, щоб головка 9а була скерована у напрямку до осердя 4, тобто у напрямку кромки 14 борідки ключа у тих положеннях, де профільовані ділянки 15 відсутні. У тих самих положеннях, у яких, на відміну від цього, профільовані ділянки 15 є, додатковий штифт 9 повинен бути зорієнтований у протилежному напрямку, тобто більшим діаметром у напрямку осердя 4, тобто у напрямку кромки 14 борідки на профільованій ділянці 15 ключа 6: це запобігає потраплянню додаткового штифта 9 у порожній простір, утворений протягуванням (паз 5). Цей принцип розташування комплекта додаткових штифтів уможливлює додаткову перевірку на фальшиві ключі 6, оскільки шляхом поєднання різних можливих комбінацій профільованих ділянок 15 на кромці 14 борідки ключа 6 зі специфічними профілями ключа 6 (тобто різними профілями пазів 5) та/або специфічними кодованими профілями штифтів 8 (активних) та 20 (пасивних) можливо впливати на обертання та блокувати це обертання, а отже й блокувати відкривання циліндрових механізмів 1, яке може бути здійснено ключами 6, підробленими також на профільованих ділянках 15 кромки 14 борідки, з утворенням профільованих ділянок в усіх можливих позиціях, або без здійснення жодного профілювання, або з профільованими ділянками у неналежних позиціях. Фактично ж навіть якщо згадані підроблені ключі 6, на жаль, успішно повторюють належне кодування захисту циліндрового механізму 1 (профіль частини, що входить всередину паза 5, розташування співвісно активних та пасивних штифтів 8 та 20), то все одно було б неможливо відкрити циліндровий механізм 1, оскільки для борідки ключа з підрізаними кромками або розташованими у неналежному положенні кромками 92951 8 осердя 4 може почати обертання, однак коли кромка 14 борідки ключа 6 проходить головку 9а додаткового штифта 9, вона повинна увійти у паз 5, займаючи простір, який залишається порожнім завдяки пазові 15 (що неможливо при підробці) На кромці 14 борідки. У цьому положенні осердя 4 залишається заблокованим та не може обертатися вперед або назад, а підроблений ключ не може бути витягнутий, і таким чином залишається затриманим. Якщо замість цього підроблений ключ 6 не має профільованих зон ділянок 15 на кромці борідки або має їх у неналежному місці, поперечний штифт 12 упирається у кромку 14 борідки ключа 6 і, завдяки неможливості посунутися у паз 5, блокується у порожнині 11, запобігаючи початку обертання осердя 4. У цьому стані все ще можливо витягнути ключ 6. До того ж не всі бічні штифти 12 однакові: тільки той, що взаємодіє з профільованою ділянкою 15 ключа 6, фактично є довшим; інші є коротшими, не взаємодіють з кромкою 14 борідки ключа 6 та практично діють лише як пробки. Таким чином, тут було показано, що винахід досягає поставленої мети та вирішує поставлену задачу. Запропонований винахід може мати численні видозміни та варіанти, жодний з яких не виходить за межі обсягу наведеної формули винаходу. Усі деталі можуть бути також замінені іншими, технічно еквівалентними. У наведених прикладах здійснення винаходу окремі елементи, подані у відношенні до конкретних прикладів, у дійсності можуть мінятися місцями з іншими елементами, наявними у інших варіантах здійснення винаходу. Крім того, слід зазначити, що нічого з того, що виявилося вже відомим під час процесу патентування, беззаперечно не повинно бути протиставлено та бути підставою для відмови. На практиці застосовані матеріали, а також форми та розміри можуть бути довільними згідно з конкретними вимогами без виходу за межі обсягу цього винаходу за наведеною формулою винаходу. Зміст Європейської патентної заявки №06425401.4, за якою ця заявка претендує на пріоритет, включено в цей документ шляхом посилання. 9 Комп’ютерна верстка Л. Купенко 92951 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
