Витягувальна гребінка для прямолінійної в’язальної машини, прямолінійна в’язальна машина та пластина з гачками для витягувальної гребінки

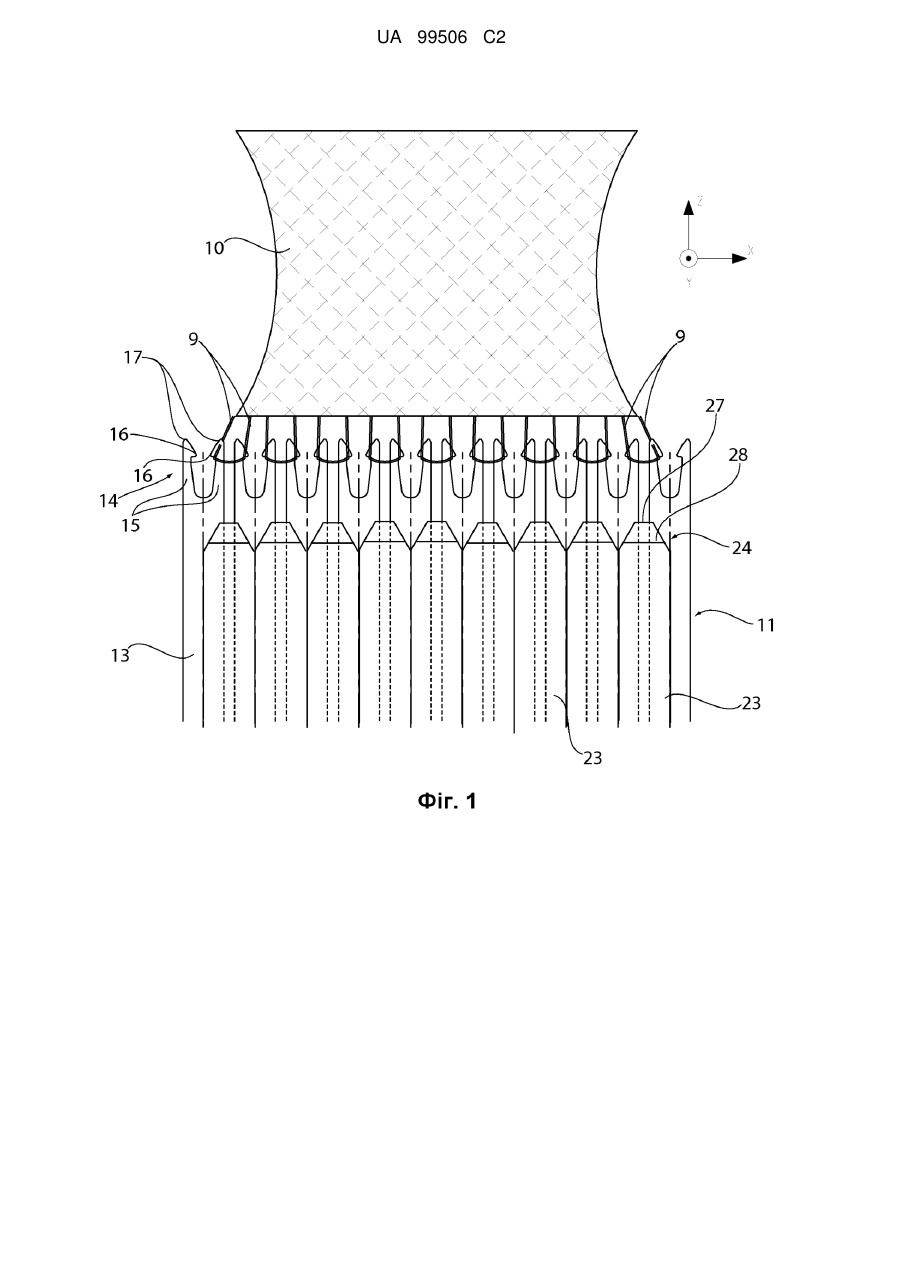

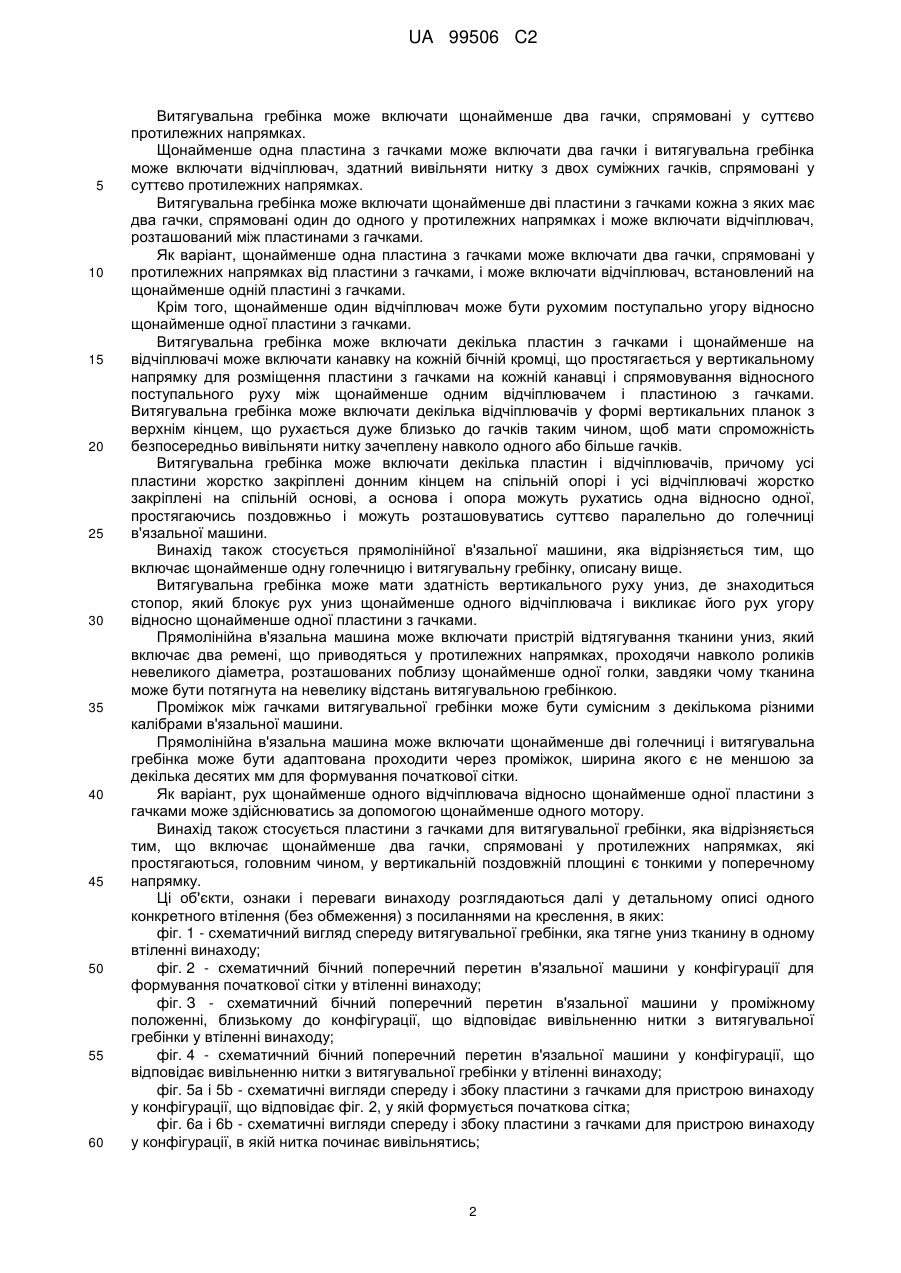

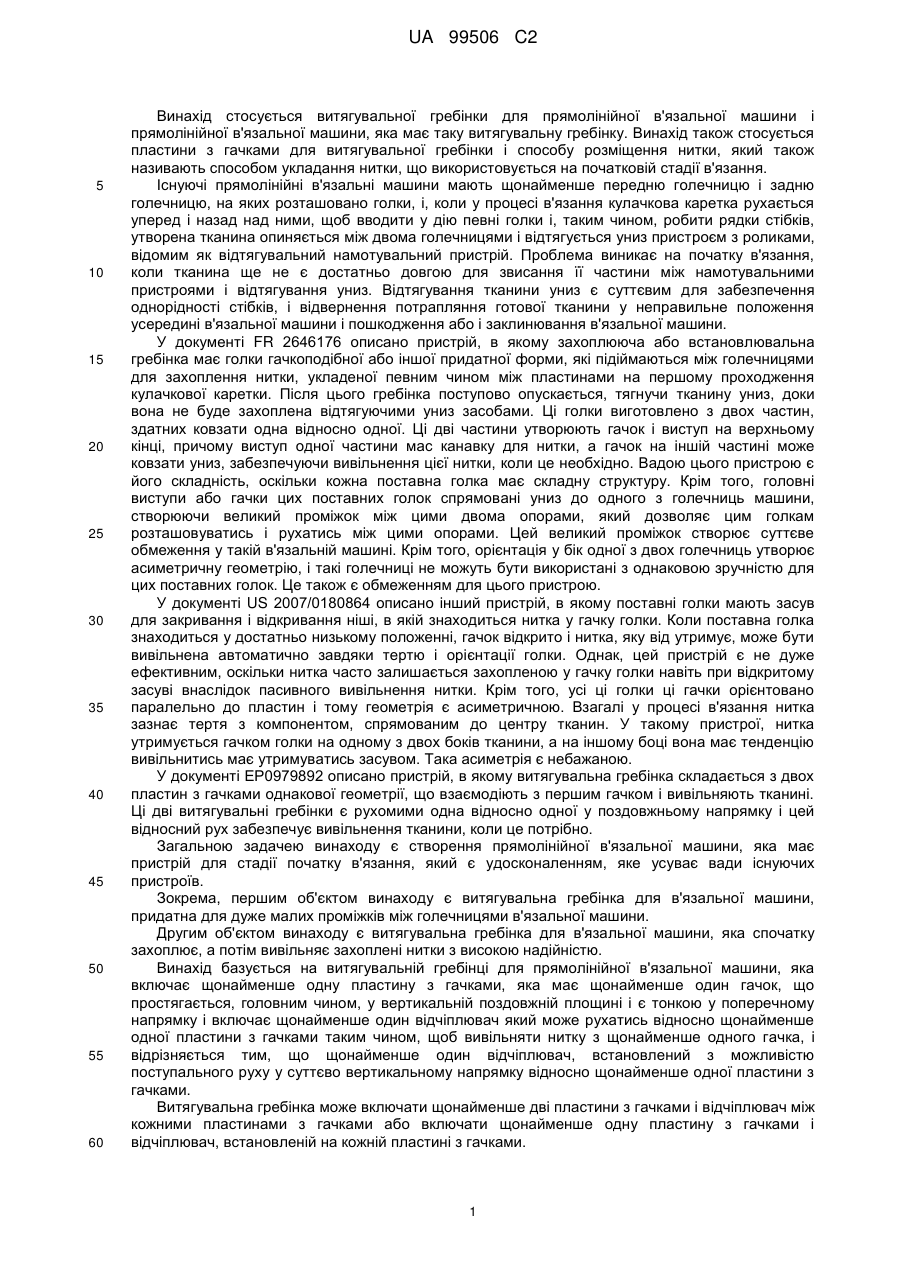

Реферат: Винахід належить до витягувальної гребінки (11) для прямолінійної в'язальної машини, яка включає щонайменше одну пластину (13) з гачками, яка має щонайменше один гачок (16), що простягається, головним чином, вертикально до поздовжньої площини (xz) і є тонким у поперечному напрямку (у), і включає щонайменше один відчіплювач (23) рухомий відносно щонайменше одної пластини (13) з гачками таким чином, що може вивільняти нитку (9) з щонайменше одного гачка (16), причому щонайменше один відчіплювач (23) встановлено таким чином, що він може рухатись поступально у суттєво вертикальному напрямку (z) відносно щонайменше одної пластини (13) з гачками. UA 99506 C2 (12) UA 99506 C2 UA 99506 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується витягувальної гребінки для прямолінійної в'язальної машини і прямолінійної в'язальної машини, яка має таку витягувальну гребінку. Винахід також стосується пластини з гачками для витягувальної гребінки і способу розміщення нитки, який також називають способом укладання нитки, що використовується на початковій стадії в'язання. Існуючі прямолінійні в'язальні машини мають щонайменше передню голечницю і задню голечницю, на яких розташовано голки, і, коли у процесі в'язання кулачкова каретка рухається уперед і назад над ними, щоб вводити у дію певні голки і, таким чином, робити рядки стібків, утворена тканина опиняється між двома голечницями і відтягується униз пристроєм з роликами, відомим як відтягувальний намотувальний пристрій. Проблема виникає на початку в'язання, коли тканина ще не є достатньо довгою для звисання її частини між намотувальними пристроями і відтягування униз. Відтягування тканини униз є суттєвим для забезпечення однорідності стібків, і відвернення потрапляння готової тканини у неправильне положення усередині в'язальної машини і пошкодження або і заклинювання в'язальної машини. У документі FR 2646176 описано пристрій, в якому захоплююча або встановлювальна гребінка має голки гачкоподібної або іншої придатної форми, які підіймаються між голечницями для захоплення нитки, укладеної певним чином між пластинами на першому проходження кулачкової каретки. Після цього гребінка поступово опускається, тягнучи тканину униз, доки вона не буде захоплена відтягуючими униз засобами. Ці голки виготовлено з двох частин, здатних ковзати одна відносно одної. Ці дві частини утворюють гачок і виступ на верхньому кінці, причому виступ одної частини мас канавку для нитки, а гачок на іншій частині може ковзати униз, забезпечуючи вивільнення цієї нитки, коли це необхідно. Вадою цього пристрою є його складність, оскільки кожна поставна голка має складну структуру. Крім того, головні виступи або гачки цих поставних голок спрямовані униз до одного з голечниць машини, створюючи великий проміжок між цими двома опорами, який дозволяє цим голкам розташовуватись і рухатись між цими опорами. Цей великий проміжок створює суттєве обмеження у такій в'язальній машині. Крім того, орієнтація у бік одної з двох голечниць утворює асиметричну геометрію, і такі голечниці не можуть бути використані з однаковою зручністю для цих поставних голок. Це також є обмеженням для цього пристрою. У документі US 2007/0180864 описано інший пристрій, в якому поставні голки мають засув для закривання і відкривання ніші, в якій знаходиться нитка у гачку голки. Коли поставна голка знаходиться у достатньо низькому положенні, гачок відкрито і нитка, яку від утримує, може бути вивільнена автоматично завдяки тертю і орієнтації голки. Однак, цей пристрій є не дуже ефективним, оскільки нитка часто залишається захопленою у гачку голки навіть при відкритому засуві внаслідок пасивного вивільнення нитки. Крім того, усі ці голки ці гачки орієнтовано паралельно до пластин і тому геометрія є асиметричною. Взагалі у процесі в'язання нитка зазнає тертя з компонентом, спрямованим до центру тканин. У такому пристрої, нитка утримується гачком голки на одному з двох боків тканини, а на іншому боці вона має тенденцію вивільнитись має утримуватись засувом. Така асиметрія є небажаною. У документі ЕР0979892 описано пристрій, в якому витягувальна гребінка складається з двох пластин з гачками однакової геометрії, що взаємодіють з першим гачком і вивільняють тканині. Ці дві витягувальні гребінки є рухомими одна відносно одної у поздовжньому напрямку і цей відносний рух забезпечує вивільнення тканини, коли це потрібно. Загальною задачею винаходу є створення прямолінійної в'язальної машини, яка має пристрій для стадії початку в'язання, який є удосконаленням, яке усуває вади існуючих пристроїв. Зокрема, першим об'єктом винаходу є витягувальна гребінка для в'язальної машини, придатна для дуже малих проміжків між голечницями в'язальної машини. Другим об'єктом винаходу є витягувальна гребінка для в'язальної машини, яка спочатку захоплює, а потім вивільняє захоплені нитки з високою надійністю. Винахід базується на витягувальній гребінці для прямолінійної в'язальної машини, яка включає щонайменше одну пластину з гачками, яка має щонайменше один гачок, що простягається, головним чином, у вертикальній поздовжній площині і є тонкою у поперечному напрямку і включає щонайменше один відчіплювач який може рухатись відносно щонайменше одної пластини з гачками таким чином, щоб вивільняти нитку з щонайменше одного гачка, і відрізняється тим, що щонайменше один відчіплювач, встановлений з можливістю поступального руху у суттєво вертикальному напрямку відносно щонайменше одної пластини з гачками. Витягувальна гребінка може включати щонайменше дві пластини з гачками і відчіплювач між кожними пластинами з гачками або включати щонайменше одну пластину з гачками і відчіплювач, встановленій на кожній пластині з гачками. 1 UA 99506 C2 5 10 15 20 25 30 35 40 45 50 55 60 Витягувальна гребінка може включати щонайменше два гачки, спрямовані у суттєво протилежних напрямках. Щонайменше одна пластина з гачками може включати два гачки і витягувальна гребінка може включати відчіплювач, здатний вивільняти нитку з двох суміжних гачків, спрямовані у суттєво протилежних напрямках. Витягувальна гребінка може включати щонайменше дві пластини з гачками кожна з яких має два гачки, спрямовані один до одного у протилежних напрямках і може включати відчіплювач, розташований між пластинами з гачками. Як варіант, щонайменше одна пластина з гачками може включати два гачки, спрямовані у протилежних напрямках від пластини з гачками, і може включати відчіплювач, встановлений на щонайменше одній пластині з гачками. Крім того, щонайменше один відчіплювач може бути рухомим поступально угору відносно щонайменше одної пластини з гачками. Витягувальна гребінка може включати декілька пластин з гачками і щонайменше на відчіплювачі може включати канавку на кожній бічній кромці, що простягається у вертикальному напрямку для розміщення пластини з гачками на кожній канавці і спрямовування відносного поступального руху між щонайменше одним відчіплювачем і пластиною з гачками. Витягувальна гребінка може включати декілька відчіплювачів у формі вертикальних планок з верхнім кінцем, що рухається дуже близько до гачків таким чином, щоб мати спроможність безпосередньо вивільняти нитку зачеплену навколо одного або більше гачків. Витягувальна гребінка може включати декілька пластин і відчіплювачів, причому усі пластини жорстко закріплені донним кінцем на спільній опорі і усі відчіплювачі жорстко закріплені на спільній основі, а основа і опора можуть рухатись одна відносно одної, простягаючись поздовжньо і можуть розташовуватись суттєво паралельно до голечниці в'язальної машини. Винахід також стосується прямолінійної в'язальної машини, яка відрізняється тим, що включає щонайменше одну голечницю і витягувальну гребінку, описану вище. Витягувальна гребінка може мати здатність вертикального руху униз, де знаходиться стопор, який блокує рух униз щонайменше одного відчіплювача і викликає його рух угору відносно щонайменше одної пластини з гачками. Прямолінійна в'язальна машина може включати пристрій відтягування тканини униз, який включає два ремені, що приводяться у протилежних напрямках, проходячи навколо роликів невеликого діаметра, розташованих поблизу щонайменше одної голки, завдяки чому тканина може бути потягнута на невелику відстань витягувальною гребінкою. Проміжок між гачками витягувальної гребінки може бути сумісним з декількома різними калібрами в'язальної машини. Прямолінійна в'язальна машина може включати щонайменше дві голечниці і витягувальна гребінка може бути адаптована проходити через проміжок, ширина якого є не меншою за декілька десятих мм для формування початкової сітки. Як варіант, рух щонайменше одного відчіплювача відносно щонайменше одної пластини з гачками може здійснюватись за допомогою щонайменше одного мотору. Винахід також стосується пластини з гачками для витягувальної гребінки, яка відрізняється тим, що включає щонайменше два гачки, спрямовані у протилежних напрямках, які простягаються, головним чином, у вертикальній поздовжній площині є тонкими у поперечному напрямку. Ці об'єкти, ознаки і переваги винаходу розглядаються далі у детальному описі одного конкретного втілення (без обмеження) з посиланнями на креслення, в яких: фіг. 1 - схематичний вигляд спереду витягувальної гребінки, яка тягне униз тканину в одному втіленні винаходу; фіг. 2 - схематичний бічний поперечний перетин в'язальної машини у конфігурації для формування початкової сітки у втіленні винаходу; фіг. З - схематичний бічний поперечний перетин в'язальної машини у проміжному положенні, близькому до конфігурації, що відповідає вивільненню нитки з витягувальної гребінки у втіленні винаходу; фіг. 4 - схематичний бічний поперечний перетин в'язальної машини у конфігурації, що відповідає вивільненню нитки з витягувальної гребінки у втіленні винаходу; фіг. 5а і 5b - схематичні вигляди спереду і збоку пластини з гачками для пристрою винаходу у конфігурації, що відповідає фіг. 2, у якій формується початкова сітка; фіг. 6а і 6b - схематичні вигляди спереду і збоку пластини з гачками для пристрою винаходу у конфігурації, в якій нитка починає вивільнятись; 2 UA 99506 C2 5 10 15 20 25 30 35 40 45 50 55 фіг. 7а і 7b - схематичні вигляди спереду і збоку пластини з гачками для пристрою винаходу у конфігурації вивільнення нитки, що відповідає фіг. 4; фіг. 8 - схематичний вигляд спереду пластин з гачками в іншому варіанті втілення винаходу; фіг. 9 - схематичний вигляд спереду пластин з гачками в іншому варіанті втілення винаходу; фіг. 10 - схематичний вигляд спереду пластин з гачками в іншому варіанті втілення винаходу; Слід пояснити, що поздовжній напрямок х є напрямком паралельним до площини голечниць в'язальної машини, вертикальний напрямок z є напрямком угору, перпендикулярним до поздовжнього напрямку, і поперечний напрямок є напрямком перпендикулярним попереднім двом напрямкам. Ці визначення використовуються в описі витягувальної гребінки і й елементів, незалежно від в'язальної машини, з посиланнями на позиції зазначені в описі в'язальної машини, коли гребінка тягне тканину. Витягувальна гребінка 11 в одному з втілень винаходу (фіг. 1), складається з переміжно встановлених пластин 13 з гачками і відчіплювачів 23. На більшій частині її ширини, виміряній у поздовжньому напрямку х, кожна пластина 13 з гачками розміщується у канавці 25 у кожному з її двох суміжних відчіплювачів 23 таким чином щоб дозволяти відносний поступальний рух відчіплювачів 23 які ковзають відносно голок 13 уздовж їх з'єднувальних канавок. Усі ці елементи 13, 23 міцно закріплені на їх основах пластинчастою опорою 12 у випадку пластин 13 з гачками, і основою 22 у випадку відчіплювачів 23 (фіг. 2-4) таким чином, що усі пластини 13 з гачками і усі відчіплювачі 23 залишаються на однаковій висоті і утворюють нероз'ємний вузол, що рухається як єдине ціле. Ця конструкція забезпечує відносну поступальну рухомість усіх пластин 13 з гачками і всіх відчіплювачів 23, причому напрямок цього відносного руху забезпечується взаємодією двох вузлів з цих елементів їх з'єднувальними канавками, з кліренсом, достатньо малим для забезпечення точного контролю поступального руху. В іншому варіанті може бути використане будь-яке механічне з'єднання, здатне забезпечити цей поступальний рух для цих двох вузлів. У цьому втіленні кожна пластина 13 з гачками приймає форму подовженої плоскої планки товщиною менше 1 мм у поперечному напрямку у, шириною приблизно 1 см у поздовжньому напрямку х і висотою трохи більше 10 см у вертикальному напрямку z. Кожна пластина 13 з гачками, яку також називають гребінковою пластиною, включає головку 14 на й верхньому кінці, призначену захоплювати нитку 9. Для цього головка 14 має два бічних пальці 15, які спрямовані вертикально закінчуються у верхній точці 17. Кожний з цих двох пальців 15 утворює гачок 16 у його верхній частині цей гачок повернутий до центру пластин внаслідок чого гачки 16 повернуті один до одного у суттєво протилежних напрямках у напрямку х ширини пластини Два гачки 16 мають геометрію визначену у вертикальній поздовжній площині xz. Нитка 9, розташована у цих пластинах 13 з гачками під час формування початкової сітки, утворює петлю навколо двох суміжних гачків 16, що належать двом різним і суміжним пластинам 13 з гачками. Отже нитка 9 може бути зачеплена навколо гачків 16 пластин 13 з гачками. Тому, коли витягувальна гребінка 11 рухається униз тканина 10 відтягується нею униз. Відчіплювачі 23 встановлено таким чином, що вони можуть рухатись поступально у напрямку паралельно до пластин 13 з гачками, у суттєво вертикальному напрямку. Кожний відчіплювач 23 також має форму плоскої металевої планки але його товщина є більшою за товщину пластини з гачками для того, щоб включати дві канавки 25, що проходять повністю уздовж їх висоти у вертикальній поздовжній площині xz. Глибина у поздовжньому напрямку х цих бічних канавок відчіплювача 23, які проходять уздовж їх бічних кромок, відповідає приблизно половині ширини пластин 13 з гачками. Кожна канавка у відчіплювачі 23 приймає пластину 13 з гачками. Кожний відчіплювач 23, таким чином, розташовується симетрично у поперечному напрямку між боками пластин 13 з гачками, що забезпечує симетрію відносно двох голечниць 2 в'язальною машини, завдяки чому петля, утворена ниткою 9 може з однаковою легкістю зійти з будь-якої з двох голечниць 2. Кожний відчіплювач 23 має головку 24 у його верхній частині, яка закінчується у точці 27. Головка 24 також має скошену поверхню 28, яка тоншає у напрямку точки 27 відчіплювача. Отже, місце 27 відчіплювач 23 є тоншим і вужчим і розташовується якомога ближче до поверхні пластини 13 з гачками, завдяки їх з'єднанню з пластинами з дуже малим люфтом, що забезпечується канавками. Кожний відчіплювач 23 виконує функцію вивільнення нитки 9 з гачків 16 пластин 13 рухом угору, як це розглядається нижче, і може також називатись засобом вивільнення або вивільнювачем. У конфігурації витягувальної гребінки, що відповідає відтягуванню тканини 10 (фіг. 1), точки 17 пластин 13 з гачками знаходяться вище точок 27 відчіплювачів 23 і тому головки 14 пластин 13 з гачками проектуються на відстані декілька см від точок 24 відчіплювачів 23 для 3 UA 99506 C2 5 10 15 20 25 30 35 40 45 50 55 60 уможливлення захоплення початкової сітки тканини і потім відтягування тканини 10 без перешкод з боку відчіплювачів 23. Фіг. 2-4 містять спрощену схему втілення винаходу, в якому прямолінійна в'язальна машина має витягувальну гребінку 11, описану вище. В'язальна машина включає дві голечниці 2, які мають голки 3. Проміжок 4 між ними дозволяє тканині 10 проходити униз у процесі в'язання. Машина також обладнана пристроєм 5 відтягування тканини 10 униз, базованим на намотувальних пристроях, подібних описаним у патенті FR2368672 Пристрій 5 використовується для тягнення тканини 10 униз, коли вона стає достатньо довгою, як це зображено на конфігурації фіг. 4. Пристрій 5 відтягування включає два нескінченні ремені, виготовлені з гуми або подібного матеріалу, які приводяться двома трубчастими барабанами у їх нижній частині і у верхній частині проходять навколо двох роликів, що складаються, наприклад, з простих металевих циліндрів невеликого діаметра. Ця конфігурація дозволяє розташовувати пристрій 5 відтягування поблизу голечниць 2 і оптимально зменшує довжину тканини, необхідну для захоплення намотувальними пристроями. Тканина 10 захоплюється між ременями безпосередньо під зоною формування стібків пластинами. Між кожними з барабанів і роликів є рамка, що складається з призматичного блоку, що проходить повністю уздовж барабанів і має канавку на циліндричній поверхні, у якій він ковзає, створюючи тиск на барабан, і має другу канавку, яка слугує підтримкою для роликів. На боках блоків є дві плоскі лицеві поверхні, які слугують прямолінійними напрямними для ременів. Барабани обертаються у протилежних напрямках, забезпечуючи не лише рух ременів, але й викликаючи подібне обертання рамок, завдяки чому вони нахиляються одна до одної через їх ремені, і защеплюють тканину, яку тягнуть униз фрикційно-ковзним контактом. Можуть бути використані і інші пристрої відтягування. Далі розглядається робота витягувальної гребінки 11. Операція початку в'язання може бути розділена на три стадії. По-перше, формується початкова сітка (фіг. 2), в якій нитку 9 укладено на гачки 16 витягувальної гребінки. На цій стадії витягувальна гребінка 11 розташована у найвищому положенні, завдяки чому гачки 16 її пластин 13 з гачками проходять через проміжок 4 між двома голечницями 2 і займають положення вище цих голечниць 2. Це положення дозволяє їй розмістити нитку 9 між її гачками 16 відповідно до конфігурації, ілюстрованої фіг. 5а і 5b. У цій конфігурації відчіплювачі 23 залишаються у низькому положенні під проміжком 4 між голечницями, що дозволяє зменшити розмір частини витягувальної гребінки, розташованої у проміжку 4 між голечницями. Після формування початкової сітки, витягувальна гребінка може відтягнути тканину 10 униз. Наприкінці періоду тягнення витягувальною гребінкою 10 (фіг. 3) витягувальна гребінка 11 опускається з намотувальних пристроїв, тягнучи з собою тканину 10, яку у звичайному режимі продовжують в'язати голки 3 на голечницях 2 Після того, як пластини 13 з гачками пройдуть між намотувальними пристроями, шлях витягувальної гребінки 11 відхиляється трохи убік. У цій конфігурації тканина 10 вже намотується намотувальними пристроями. Фіг. 4 ілюструє стадію вивільнення тканини 10. У цій стадії основа 22 відчіплювачів 23 спирається на стопор 6, а опора 12 пластин 13 з гачками продовжує рух униз. Ця конфігурація зумовлює відносний поступальний рух між відчіплювачами 23 і пластинами 13. Останні опускаються, а відчіплювачі 23 залишаються на постійній висоті, визначеній стопором 6. Частина 27 відчіплювачів проковзує у петлі, утворені ниткою 9 на гачках 16 пластини 13 для вивільнення петель 9 з гачків 16 і забезпечення остаточного вивільнення тканини 10 з захоплення витягувальною гребінкою 11. Бічний стопор 7, де на цій стадії знаходиться верхня частина витягувальної гребінки, забезпечує, щоб кінець вивільненої тканини 10 не був орієнтований у неправильному напрямку, де він може застрягнути, наприклад, боком, і спрямовує його до центру нижче машини. Тканина 10 потім просто утягується униз намотувальними пристроями 5 по центру машини, і цим стадія початку в'язання завершується. Витягувальна гребінка 11, яка рухалась убік наприкінці шляху тепер усунута і не заважає руху тканини 10. Фіг. 5-7 ілюструють більш точно геометрію частини кінця витягувальної гребінки 11 і її різних конфігурацій на стадії, коли гребінка тягне тканину. Фіг. 5а і 5b ілюструють дві суміжні пластини 13 з гачками у високому положенні і відчіплювач 23 у низькому положенні. Нитка 9 знаходиться у цих пластинах 13 і утворює петлю навколо двох суміжних гачків 16, що належать до двох різних сусіднє пластин. Кожна канавка у відчіплювачі 23 утримує пластину 13 з гачками і відчіплювач 2 таким чином, розташовується симетрично у поперечному напрямку на кожному боці пластини 13 з гачками. Вся верхня частина 4 UA 99506 C2 5 10 15 20 25 30 35 40 45 50 55 60 витягувальної гребінки 11 є симетричною відносно поздовжньої центральної площин xz і петля, утворена ниткою 9, може легко зійти з кожного з двох голечниць 2. Фіг. 6а і 7ab ілюструють два стани у стадії вивільнення нитки 9 з захоплення витягувальною гребінкою 11. Після руху угору відчіплювача 23 його частина 27 яка має форму перевернутої V, є точно зрізаною, щоб не пошкоджувати нитку 9, займає положення, в якому нитка 9 утворює петлю навколо гачків 16 пластини 13 з гачками. Частина 27 є тонкою, вузькою і розташовується дуже близько до поверхонь пластин 13 оскільки з'єднання між пластиною 13 і відчіплювачами 23 має дуже малий люфт. Тому вона завжди надійно потрапляє у місце під петлею нитки 9 навколо гачків 16, коли ця точка продовжує рух угору відносно пластин 13 з гачками Коли вони продовжують опускатись, гачки 16 пластин 13 займають місце нижче точки 27 відчіплювача усередині канавок 25 відчіплювача. Оскільки ширина відчіплювача 23 є меншою за відстань між гачком 16 і суміжним гачком 16 на суміжній пластині, петля нитки 9, обгорнута навколо цих двох гачків 16, підштовхується частиною 27 відчіплювача доки вона не стане достатньо широкою щоб вивільнитись від гачків 16 пластин 13 (фіг. 7а і 7b). Таким чином нитка 9 і вся тканина 10 вивільняються з витягувальної гребінки 11. Ця операція виконується одночасно на усіх пластинах 13 витягувальної гребінки 11 тим же відносним рухом відчіплювачів 23 угору. В описаному втіленні пристрій має такі переваги: • пластини 13 з гачками проходять через проміжок 4 між голечницями 2 у напрямку їх товщини, яка є найменшою з вимірів, і є придатною для дуже малого проміжку 4, забезпечуючи відстань між голечницями 2 лише декілька десятих мм Ця перевага забезпечується тим, що гачки 16 пластин орієнтовані у вертикальній поздовжній площині xz і мають малу товщину поперечному напрямку у; • оскільки відчіплювачі займають низьке положення у момент формування початкової сітки для подальшого виконання руху угору відносно пластин, вони не створюють перешкод для верхнього кінця витягувальної гребінки, розташованої між голечницями; • пластини 13 з гачками мають два гачки 16, розташовані симетрично відносно вертикальної центральної площин yz під прямим кутом до пластин 13 з гачками Це дозволяє петлі нитки 9 зачепитись навколо двох гачків, спрямованих у різних напрямках, які утворюють стрілкоподібний вузол. Це забезпечує для нитки 9 ефективне утримання, ідентичне на кожній бічній частині в'язальної машини; • використання відчіплювача 23 для захоплення нитки 9 і вивільнення її з гачків 16 пластини 13 з гачками забезпечує надійне вивільнення тканини 10 і запобігає блокадам машини внаслідок поганого вивільнення тканин і/або пошкодженню тканини внаслідок несподіваного і небажаного тягнення у випадку поганого вивільнення; • об'єднання витягувальної гребінки 11 винаходу з описаним вище пристроєм 5 відтягування, розташованим дуже близько до голечниць, мінімізує цю стадію відтягування витягувальною гребінкою і відстань, яку має пройти витягувальна гребінка перед вивільненням нитки. Це зменшує довжину тканини, що утворюється завдяки застосуванню принципу зчеплення у початковій стадії. Ця довжина може становити приблизно 60 мм і у будь-якому випадку є меншою 70 мм. Це є важливою перевагою, оскільки передача від зачеплення тканини 10 витягувальною гребінкою 11 до зачеплення пристроєм 5 відтягування у наступній фазі в'язання вносить зміни, помітні у стібках в'язання Тому є важливими зменшення кількості тканини, що виготовляється під час початку фази зачеплення гребінкою, щоб уникнути виготовлення тканини з потворною різницею між двома ділянками різних стібків; • відносний рух між відчіплювачами і пластинами є просто механічним і не потребує мотору, забезпечуючи просте і дешеве рішення. Однак, можна побудувати будь-яке інше співвідношення між цими двома компонентами, застосовуючи для забезпечення відносного руху один або більше привідних моторів. Винахід не обмежується геометріями пластин 13 з гачками і відчіплювачів 23, описаними вище. Перевагою є також симетрична орієнтація гачків відносно вертикальної поперечної площини yz, оскільки вона сприяє правильному утриманню нитки. Цю перевагу можна отримати іншими втіленнями, наприклад, застосуванням пластин з одним гачком, кожний з яких приймає нитку і має орієнтацію, обернену на кожному боці машини, внаслідок чого всі гачки спрямовані від машини на кожному з двох боків машини. В іншому варіанті з використанням пластин з одним гачком орієнтація суміжних гачків суміжних пластин з гачками є взаємно оберненою, внаслідок чого нитка може охоплювати петлею два сусідні гачки, утворюючи стрілку, а відчіплювач може знаходитись між цими двома сусідніми пластинами. У варіанті, ілюстрованому фіг. 8-10, кожна пластина 13 може мати два гачки 16, спрямовані від пластини, на двох окремих пальцях 15 або на одному пальці. У такому варіанті нитка 9 утворює петлю навколо цих двох гачків одної 5 UA 99506 C2 5 10 15 20 25 30 35 40 45 50 55 пластини. Тому відчіплювачі 23 не обов'язково розташовувати між двома суміжними пластинами 13 з гачками, але один відчіплювач 23 може бути розташований центрально на кожній пластині 13 з гачками (фіг. 9 і 10). Відносний рух цих двох елементів може бути забезпечений наявністю вертикальної центральної канавки 19, що проходить по суттєво повній висоті кожної пластини 13 з гачками, утримує переміжно (не показано) відчіплювачі з дуже малим люфтом і забезпечує поступальний рух, при якому точка 27 кожного відчіплювача проходить дуже близько до поверхні пластин з гачками. В іншому варіанті кожна пластина з гачками може включати два гачки, спрямовані в одному напрямку. Інші варіанти можна отримати об'єднанням варіантів, описаних вище, наприклад, використовуючи пластин з чотирма гачками, кожна з яких несе на ній щонайменше один відчіплювач, і/або відчіплювач, розташований між пластинами. Будь-яка пластина 13, яка має зубець, гачок або інший елемент, здатний зачіплювати нитку є придатною для винаходу за умови, що цей засіб зачеплення нитки орієнтовано у вертикальній поздовжній площині xz, щоб забезпечити мінімально можливу товщину у поперечному напрямку у. Припустимими є варіанти з гачками тривимірної форми, що простягаються у поперечному напрямку у, наприклад, форми конусу або частини конусу, для поліпшення зачеплення нитки. Таке рішення може бути застосоване у варіантах винаходу, в якому конфігурації в'язальної машини передбачають дві голечниці, розділені достатнім проміжком. Однак, згідно з винаходом, гачки 16 пластини з гачками мають максимальний розмір у поздовжньому напрямку х і/або вертикальному напрямку z, тобто у вертикальній поздовжній площині xz. Ілюстрована конструкція включає декілька пластин з двома гачками, однак, ці гачки можуть бути встановлені на одному тілі або одній пластині. Нарешті, будь-яка конструкція, що включає щонайменше одну пластину і щонайменше один гачок, також входить в об'єм винаходу. Відчіплювач може мати будь-яку іншу форму яка дозволяє успішно вивільняти нитку з пластини з гачками рухом відносно пластин. Наприклад, його верхній кінець 27 може бути округлений (фіг. 10), або V-подібний з двома точками, як показано на фіг. 8. Взагалі цей кінець може мати будь-яку неріжучу форму, щоб не пошкоджувати нитку. Вивільнення петлі нитки 9 з гачка пластини бажано здійснювати прямою дією при якій відчіплювач контактує з ниткою безпосередньо. Було показано, що нитка утворює петлю навколо двох гачків, щоб полегшити її зачеплення відчіплювачем Однак припустимими є і інші варіанти розташування нитки. Така конструкція має переваги на прямолінійній в'язальній машині з двома голечницями але вона може бути застосована і на в'язальній машині з одною голечницею або з більш, ніж двома голечницями, наприклад, 4 або 6. Компоненти витягувальної гребінки бажано виготовляти з металу, але за бажання припустимим є жорсткий пластик. Винахід дозволяє використовувати два способи формування початкову сітку на пластинах 13 з гачками. У першому способі для започаткування в'язання звичайно використовується нитка особливої еластичності, яка спочатку укладається між голками 3 в'язальної машини таким чином, щоб утворити заздалегідь визначену сітку від одної голечниці до іншої при чому її частина перетинає проміжок 4 між голечницями. Після завершення формування цієї сітки нитки 9 витягувальна гребінка 11, яка знаходилась у нижньому положенні піднімається для встановлення її пластин 13 між голечницями 2 на одному рівні з приготовленою ниткою 9. Після цього витягувальна гребінка опускається і під час цього руху униз її пластини 13 захоплюють нитку, сітка якої була пристосована відповідати геометрії гачків 16 пластин 13. Для цього нитка мала перетинати проміжок між голечницями на рівні відмінному від рівня гачків, якими вона має мути захоплена Крім того в одному з бажаних втілень геометрії ширина гачків пластини і геометрія усієї витягувальної гребінки може бути такою, щоб відповідати декільком різним калібрам в'язальних машин в яких калібр репрезентує відстань між голками 3 на голечницях. Таким чином одна витягувальна гребінка 11 може бути адаптована до декількох різних калібрів в'язальної машини. У другому способі формування початкової сітки витягувальна гребінка 11 може спочатку бути розташована у верхньому положенні, в якому гачки 16 її пластин з гачками проектуються над голечницями 2. Лише потім вводиться нитка 9 і безпосередньо переплітається з одного боку з певними голками 3 голечниць 2 і з другого боку з пластинами 13 з гачками і тому може бути утримана витягувальною гребінкою 11. 6 UA 99506 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Витягувальна гребінка (11) для прямолінійної в'язальною машини, яка включає щонайменше одну пластину (13) з гачками, яка має щонайменше один гачок (16), що простягається, головним чином, вертикально до поздовжньої площини (xz) і є тонким у поперечному напрямку (у), і включає щонайменше один відчіплювач (23) рухомий відносно щонайменше одної пластини (13) з гачками таким чином, що може вивільняти нитку (9) з щонайменше одного гачка (16), яка відрізняється тим, що щонайменше один відчіплювач (23) встановлено таким чином, що він може рухатись поступально у суттєво вертикальному напрямку (z) відносно щонайменше одної пластини (13) з гачками, причому суттєво вертикальний напрямок (z) є перпендикулярним паралельному напрямку до пластини, що містить передню голечницю в'язальної машини, та перпендикулярним паралельному напрямку до пластини, що містить задню голечницю в'язальної машини. 2. Витягувальна гребінка (11) за попереднім пунктом, яка відрізняється тим, що включає щонайменше дві пластини з гачками (13) і відчіплювач (23) між кожними пластинами (13) з гачками, або тим, що включає щонайменше одну пластину (13) з гачками і відчіплювач (23), встановлений на кожній пластині (13) з гачками. 3. Витягувальна гребінка (11) за одним з попередніх пунктів, яка відрізняється тим, що включає щонайменше два гачки (16), спрямовані у суттєво протилежних напрямках. 4. Витягувальна гребінка (11) за одним з попередніх пунктів, яка відрізняється тим, що щонайменше одна пластина (13) з гачками має два гачки (16), і тим, що гребінка включає відчіплювач (23), здатний вивільняти нитку (9) з двох суміжних гачків (16), спрямованих у суттєво протилежних напрямках. 5. Витягувальна гребінка (11) за попереднім пунктом, яка відрізняється тим, що включає щонайменше дві пластини з гачками (13), кожна з яких має два гачки (16), спрямовані один до одного у протилежних напрямках, і також включає відчіплювач (23), розташований між кожними пластинами (13) з гачками. 6. Витягувальна гребінка (11) за п. 3, яка відрізняється тим, що щонайменше одна пластина (13) з гачками має два гачки (16), спрямовані у протилежних напрямках назовні від пластини (13) з гачками, і тим, що включає відчіплювач (23), встановлений на щонайменше одній пластині (13) з гачками. 7. Витягувальна гребінка (11) за одним з попередніх пунктів, яка відрізняється тим, що щонайменше один відчіплювач (23) може рухатись поступально угору відносно щонайменше одної пластини (13) з гачками. 8. Витягувальна гребінка (11) за попереднім пунктом, яка відрізняється тим, що включає декілька пластин (13) з гачками (13), і щонайменше один відчіплювач (23) має канавку (25) на кожній бічній кромці, яка проходить у вертикальному напрямку (z) і призначена приймати пластину (13) з гачками у кожній канавці і спрямовувати відносний поступальний рух між щонайменше одним відчіплювачем (23) і пластиною з гачками (13). 9. Витягувальна гребінка (11) за попереднім пунктом, яка відрізняється тим, що включає декілька відчіплювачів (23) у формі вертикальних планок, які мають верхній кінець, який, рухаючись, проходить дуже близько до гачків (16) таким чином, що може безпосередньо вивільняти нитку (9) зачеплену навколо одного або більше гачків (16). 10. Витягувальна гребінка (11) за одним з попередніх пунктів, яка відрізняється тим, що включає декілька пластин (13) і відчіплювачів (23), причому всі пластини (13) міцно встановлено їх донним кінцем на спільній опорі (12), і всі відчіплювачі (23) міцно встановлено на спільній основі (22), а основа (22) і опора (12) є рухомими одна відносно одної і, простягаючись поздовжньо (х), можуть розташовуватись суттєво паралельно до голечниці (2) в'язальної машини. 11. Прямолінійна в'язальна машина, яка відрізняється тим, що включає щонайменше одну голечницю (2) і витягувальну гребінку (11) за одним з попередніх пунктів. 12. Машина за п. 11, яка відрізняється тим, що витягувальна гребінка (11) має здатність до вертикального руху униз, і тим, що включає стопор (6) для блокування руху униз щонайменше одного відчіплювача (23) і забезпечення його руху угору відносно щонайменше одної пластини (13) з гачками. 13. Машина за будь-яким з пп. 11 і 12, яка відрізняється тим, що включає пристрій (5) відтягування тканини (10), який має два ремені, що приводяться у протилежних напрямках, проходячи навколо двох роликів малого діаметра, розташованих поблизу щонайменше одної голечниці (2), завдяки чому тканина має бути відтягнута витягувальною гребінкою (11) на невелику відстань. 7 UA 99506 C2 5 10 14. Машина за будь-яким з пп. 11, 13, яка відрізняється тим, що проміжок між гачками (16) витягувальної гребінки (11) є сумісним з декількома різними калібрами в'язальної машини. 15. Машина за будь-яким з пп. 11-14, яка відрізняється тим, що включає щонайменше дві голечниці (2), і тим, що витягувальну гребінку адаптовано проходити через проміжок (4) шириною не менше декількох десятих мм для формування початкової сітки. 16. Машина за будь-яким з пп. 11-15, яка відрізняється тим, що відносний рух щонайменше одного відчіплювача (23) відносно щонайменше одної пластини (13) з гачками забезпечується щонайменше одним мотором. 17. Пластина (13) з гачками для витягувальної гребінки (11), яка відрізняється тим, що має щонайменше два гачки (16), спрямовані у протилежних напрямках, які простягаються, головним чином, у вертикальній поздовжній площині (xz) і є тонкими у поперечному напрямку (у). 8 UA 99506 C2 9 UA 99506 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
