Зуборізальна гребінка

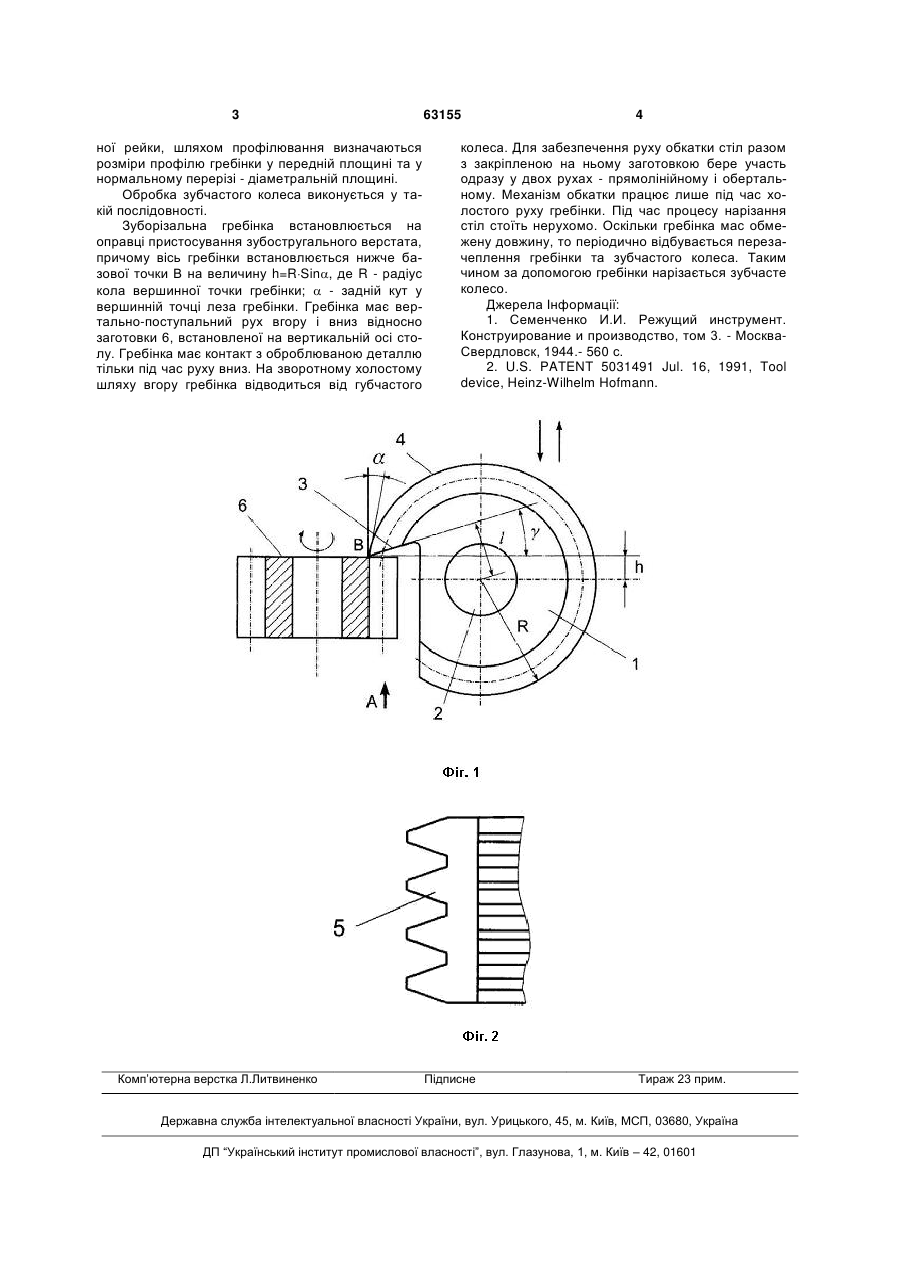

Зуборізальна гребінка для нарізання циліндричних зубчастих коліс, яка відрізняється тим, що задня поверхня виконана у формі поверхні обертання, вісь якої розташована нижче від базової точки на величину h=R•Sinα, де R - радіус кола вершинної точки гребінки; α - задній кут у вершинній точці леза гребінки. (19) (21) u201103757 (22) 28.03.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) АДАМЕНКО ЮРІЙ ІВАНОВИЧ, РОДІН РОДІОН ПЕТРОВИЧ, МАТВІЄНКО АРТУР АНАТОЛІЙОВИЧ (73) АДАМЕНКО ЮРІЙ ІВАНОВИЧ, РОДІН РОДІОН ПЕТРОВИЧ, МАТВІЄНКО АРТУР АНАТОЛІЙОВИЧ 3 ної рейки, шляхом профілювання визначаються розміри профілю гребінки у передній площині та у нормальному перерізі - діаметральній площині. Обробка зубчастого колеса виконується у такій послідовності. Зуборізальна гребінка встановлюється на оправці пристосування зубостругального верстата, причому вісь гребінки встановлюється нижче базової точки В на величину h=RSin, де R - радіус кола вершинної точки гребінки;  - задній кут у вершинній точці леза гребінки. Гребінка має вертально-поступальний рух вгору і вниз відносно заготовки 6, встановленої на вертикальній осі столу. Гребінка має контакт з оброблюваною деталлю тільки під час руху вниз. На зворотному холостому шляху вгору гребінка відводиться від губчастого Комп’ютерна верстка Л.Литвиненко 63155 4 колеса. Для забезпечення руху обкатки стіл разом з закріпленою на ньому заготовкою бере участь одразу у двох рухах - прямолінійному і обертальному. Механізм обкатки працює лише під час холостого руху гребінки. Під час процесу нарізання стіл стоїть нерухомо. Оскільки гребінка мас обмежену довжину, то періодично відбувається перезачеплення гребінки та зубчастого колеса. Таким чином за допомогою гребінки нарізається зубчасте колесо. Джерела Інформації: 1. Семенченко И.И. Режущий инструмент. Конструирование и производство, том 3. - МоскваСвердловск, 1944.- 560 с. 2. U.S. PATENT 5031491 Jul. 16, 1991, Tool device, Heinz-Wilhelm Hofmann. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
