Кільцевий охолоджувач (варіанти)

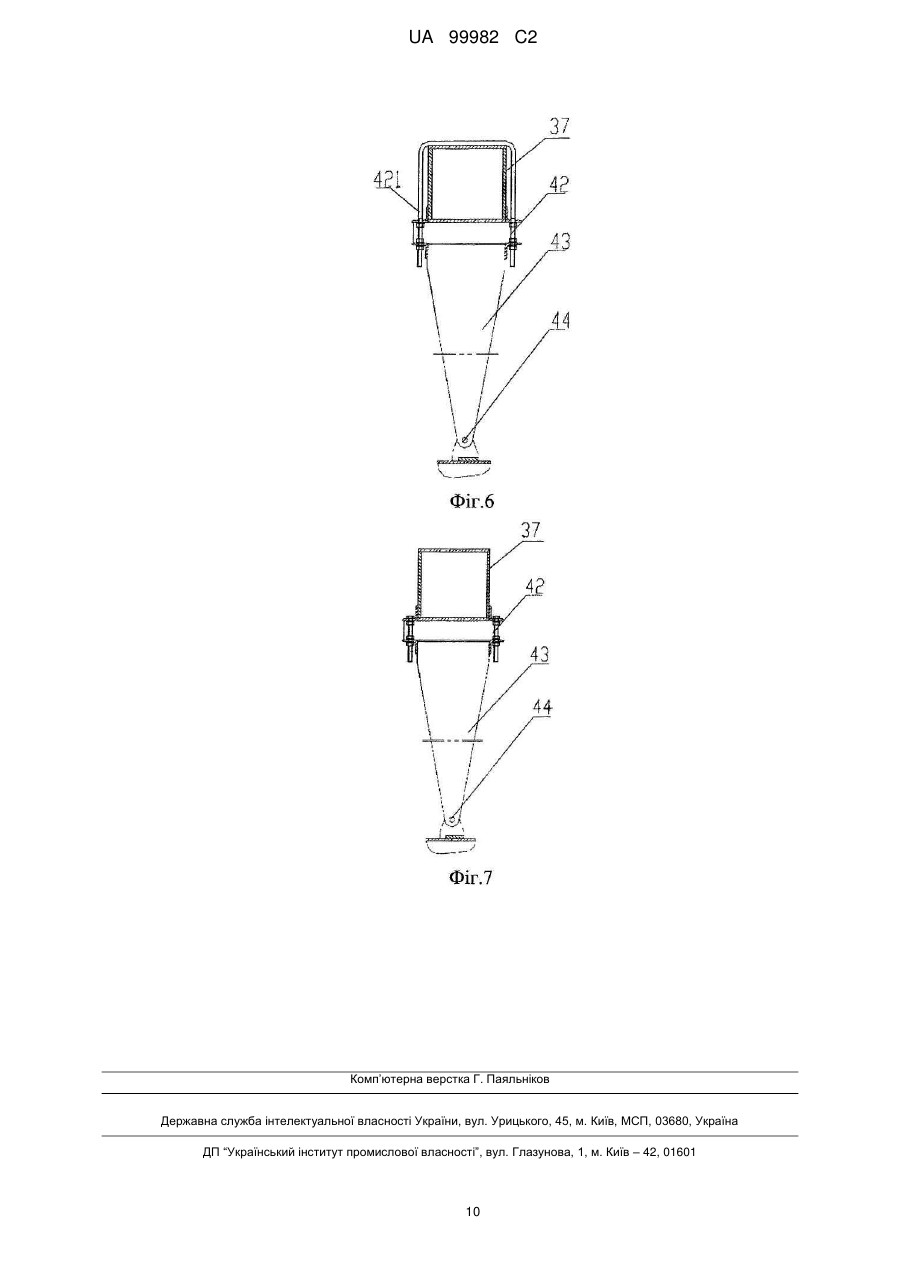

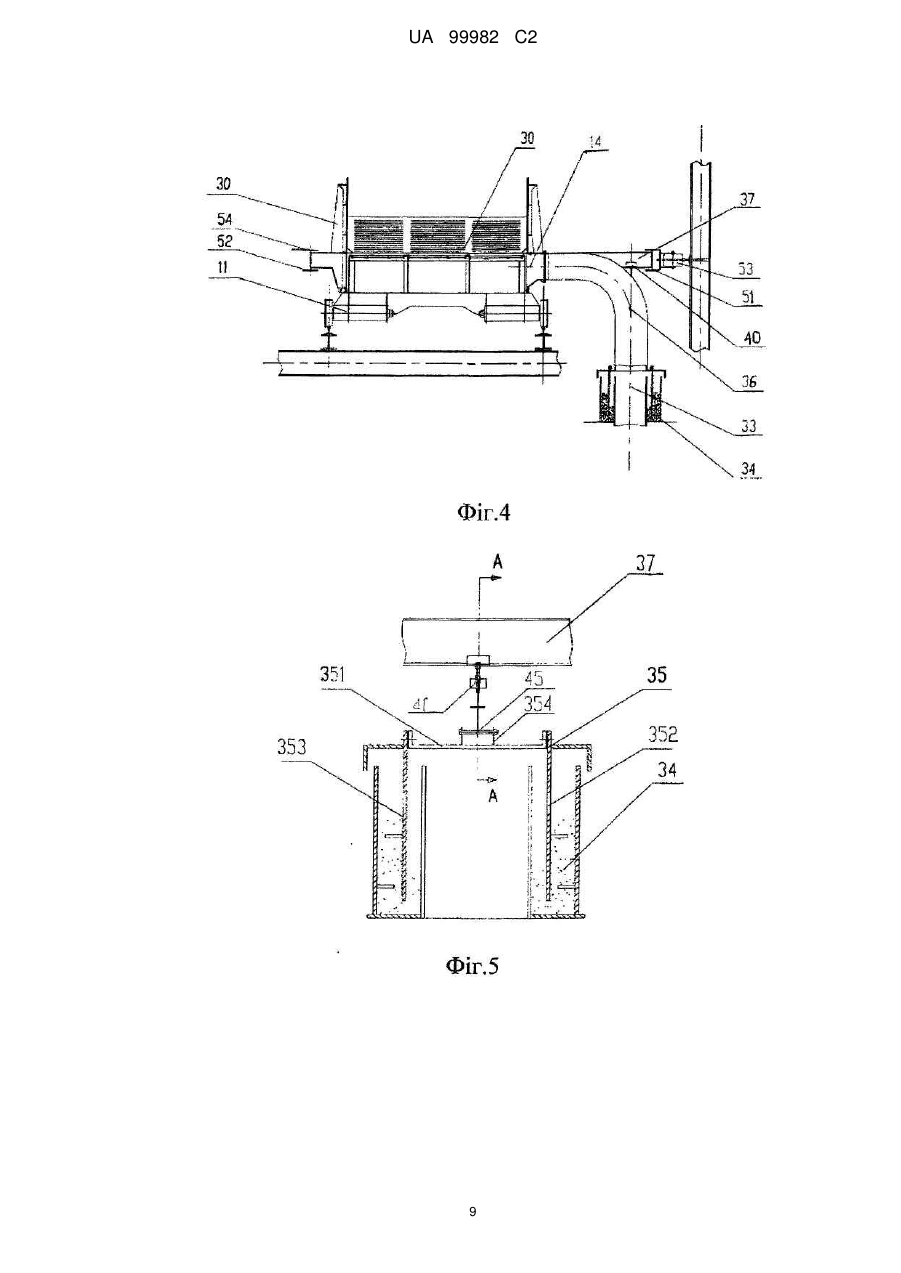

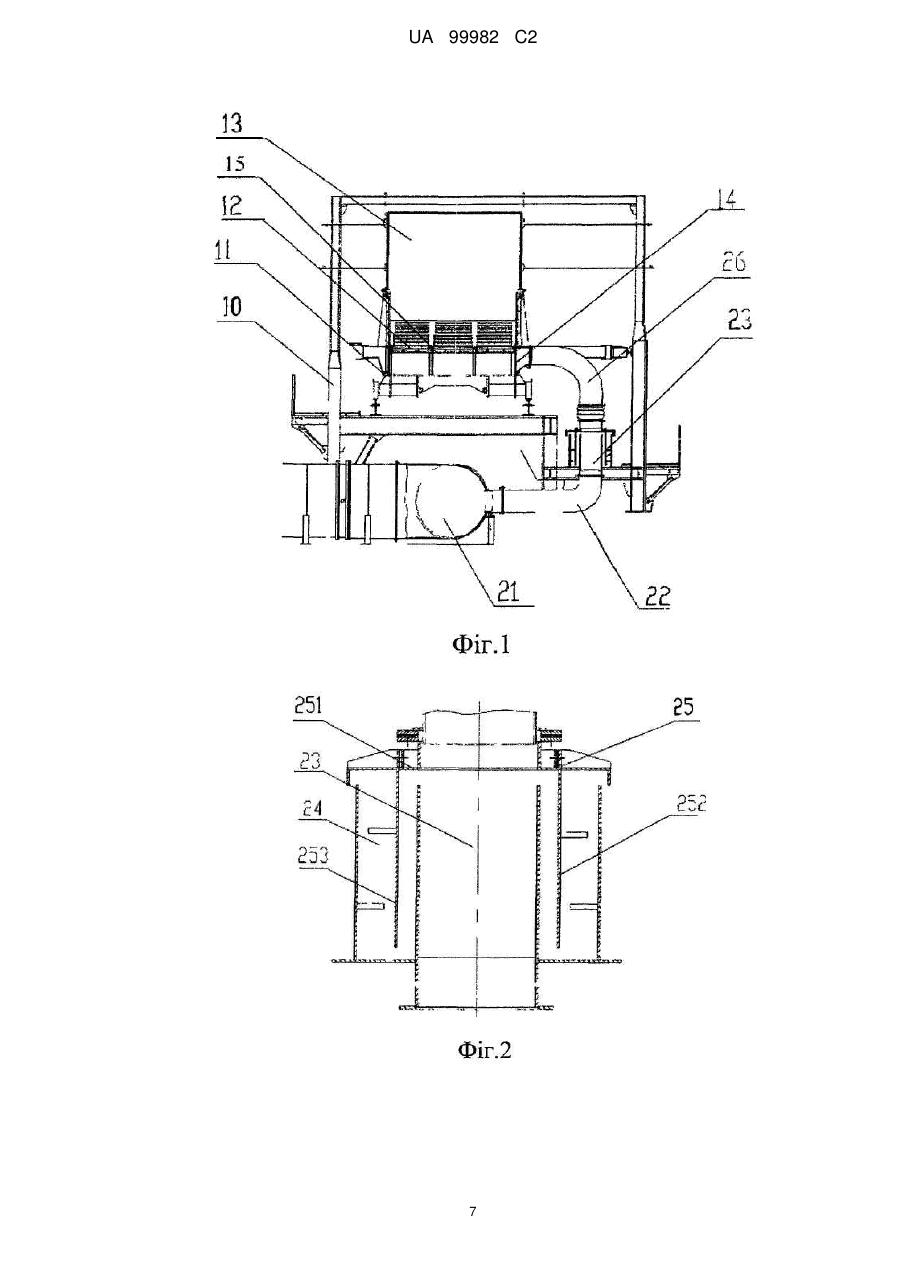

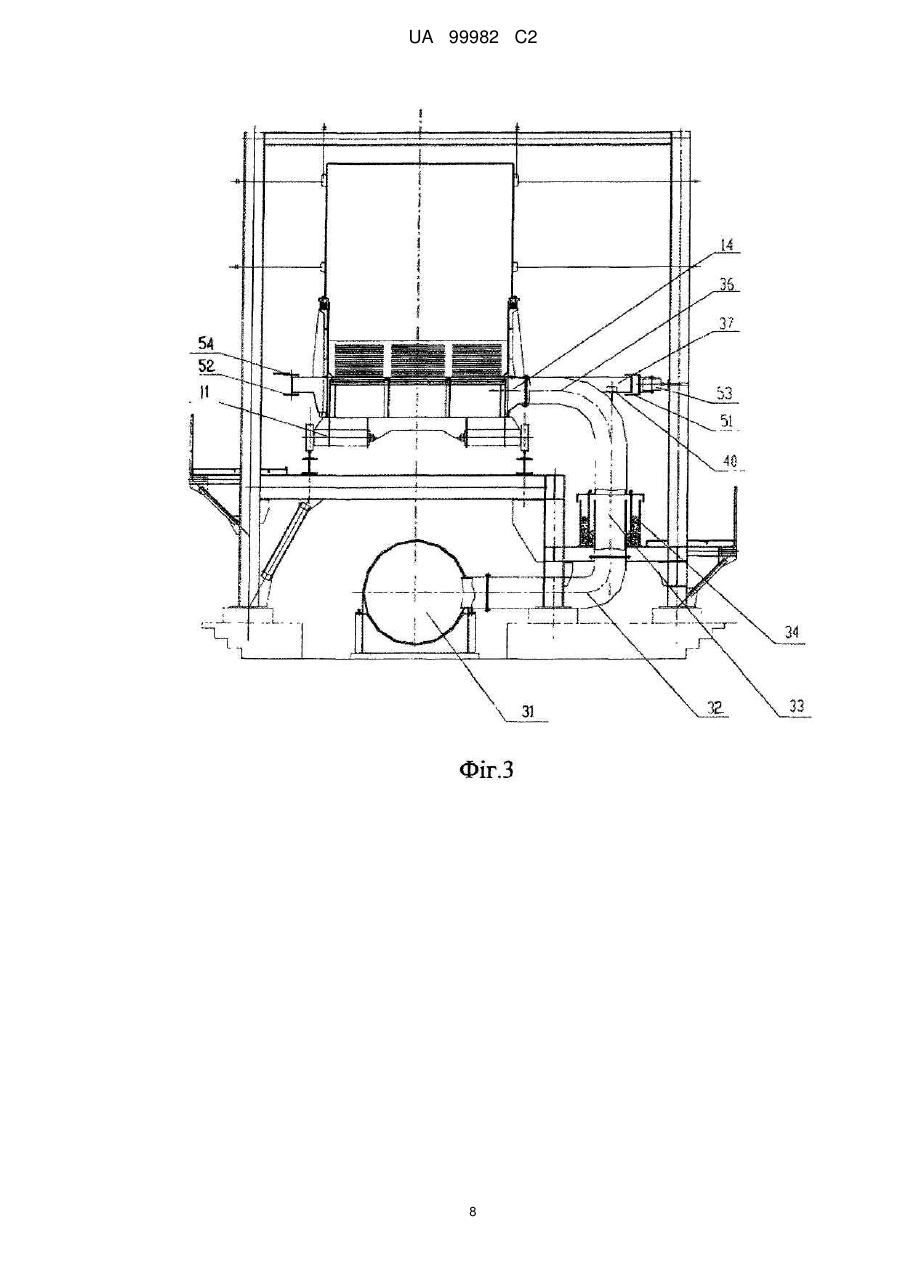

Реферат: Кільцевий охолоджувач містить піддони, повітрозабірні труби, приєднані до внутрішніх ущільнювальних пластин піддонів, та дверцятоподібний ущільнювальний пристрій, приєднаний до повітрозабірних труб піддонів. Дверцятоподібний ущільнювальний пристрій підвішений на балках, що підтримують піддони, за допомогою механізмів для навісного установлення. Нижня частина кожного механізму для навісного установлення може бути підвісною пластиною. В нижньому кінці підвісної пластини виконаний отвір малого діаметра або розміщений гак. Місця для пластини з двома отворами розміщені на верхній поверхні дверцятоподібного ущільнювального пристрою. Штифт проходить крізь отвір малого діаметра та місця для пластини з двома отворами так, щоб повісити дверцятоподібний ущільнювальний пристрій. Гак має таку конфігурацію, яка дозволяє зачепити штифт так, щоб повісити дверцятоподібний ущільнювальний пристрій. UA 99982 C2 (12) UA 99982 C2 UA 99982 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до галузі виплавки заліза та сталі, зокрема, до кільцевого охолоджувача. У виплавці заліза та сталі кільцевий охолоджувач використовується для охолодження спеченого матеріалу. Увесь кільцевий охолоджувач має форму кільця. Після проходження одного циклу в кільцевому охолоджувачі спечений матеріал, який переноситься корпусом 15, що обертає піддони кільцевого охолоджувача, охолоджується та вивантажується. Посилаючись на Фігури 1 та 2, Фіг. 1 - це вигляд кільцевого охолоджувача 10 у розрізі вздовж радіального напрямку (що орієнтований до центру кільцевого охолоджувача 10), та Фіг. 2 — це вигляд головного вентиляційного каналу у частковому розрізі вздовж радіального напрямку. Як зображено на Фіг. 1, головна повітряна магістраль 21 сполучається з патрубками повітряної магістралі 22, які сполучаються з кільцевим повітропроводом 23, і випускні отвори кільцевого повітропроводу 23 сполучаються з повітрозабірними трубами 26 піддонів, які сполучаються з відповідними піддонами 11 кільцевого охолоджувача. Під час експлуатації охолоджуюче повітря подається до головної повітряної магістралі 21 за допомогою вентиляторів (не зображені) і проходить крізь патрубки 22 повітряної магістралі до кільцевого повітропроводу 23 та, в свою чергу, - до повітрозабірних труб 26 піддонів та відповідних піддонів 11 кільцевого охолоджувача, а потім проходить крізь колосникові решітки 12 вгору і, нарешті, випускається через розвантажувальні лійки 13 у вигляді гарячого паливного газу після проведення достатнього теплообміну з матеріалом на колосникових решітках 12. Кільцевий повітропровід 23 містить кільцевий рівчак 24 для рідини та дверцятоподібний ущільнюючий пристрій 25, який приєднаний до повітрозабірних труб 26 піддонів. Повітрозабірні труби 26 піддонів приєднані до внутрішніх ущільнюючих пластин 14 відповідних піддонів 11 кільцевого охолоджувача для того, щоб синхронно пересуватися з відповідними піддонами 11 кільцевого охолоджувача у круговому напрямку, таким чином зсувуюючи разом дверцятоподібний ущільнюючий пристрій 25. Дверцятоподібний ущільнюючий пристрій 25 включає у себе ущільнюючу кришку 251, розташовану горизонтально, та дверцятоподібну внутрішню пластину 252 кільцевого повітропроводу та дверцятоподібну зовнішню пластину 253 кільцевого повітропроводу, розташовані вертикально. Ущільнююча кришка 251 знаходиться над кільцевим рівчаком 24 для рідини, але не стикається з кільцевим рівчаком 24 для рідини. Дверцятоподібна внутрішня пластина 252 кільцевого повітропроводу та дверцятоподібна зовнішня пластина 253 кільцевого повітропроводу з'єднуються з обох сторін ущільнюючої кришки 251 відповідно, та тягнуться у напрямку вниз нижче рівня рідини у кільцевому рівчаку 24 для рідини. Сила тяжіння та згинальний момент під впливом сили тяжіння дверцятоподібного ущільнюючого пристрою 25 прикладаються до внутрішніх ущільнюючих пластин 14 піддонів через повітрозабірні труби 26 піддонів. При довгочасному впливі подібної дії дверцятоподібного ущільнюючого пристрою 25 внутрішні ущільнюючі пластини 14 піддонів можуть нахилятися та деформуватися у напрямках ззовні та вниз, приводячи до перекосу дверцятоподібного ущільнюючого пристрою 25, та, при значному перекосі, це призведе до тертя між дверцятоподібним ущільнюючим пристроєм 25 та кільцевим рівчаком 24 для рідини, що може вплинути на нормальну експлуатацію кільцевого охолоджувача 10. Корпус 15, що обертає піддони кільцевого охолоджувача, та дверцятоподібний ущільнюючий пристрій 25 є кільцеподібними тілами обертання, які виготовлені незалежно одне від одного. Два кільцеподібних тіла обертання приєднані одне до одного за допомогою повітрозабірних труб 26 піддонів таким чином, що кінець кожної повітрозабірної труби піддона 26 приєднаний до внутрішньої ущільнюючої пластини 14 піддона 11 кільцевого охолоджувача, а інший її кінець приєднаний до дверцятоподібного ущільнюючого пристрою 25. Корпус 15, що обертає піддони кільцевого охолоджувача, та дверцятоподібний ущільнюючий пристрій 25 можуть мати відхилення в округлості, створене у процесі виготовлення, що може призвести до перешкод у встановленні або навіть до деформації. Дверцятоподібний ущільнюючий пристрій 25 може мати вертикальне відхилення по висоті, створене у процесі виготовлення, що може призвести до перешкод у встановленні, а саме, до проблеми, коли поверхні кромок ущільнюючої кришки 251, приєднаної до повітрозабірних труб 26 піддонів, не знаходяться на однаковому горизонтальному рівні. Крім того, піддони 11 кільцевого охолоджувача можуть бути деформованими через високу температуру, тому можуть тягнути дверцятоподібний ущільнюючий пристрій 25 та тиснути на нього. Технічна задача, яку має вирішити цей винахід, це створення кільцевого охолоджувача, який здатен запобігти перекосу ущільнювального пристрою у формі дверцят, спричиненого дією сили тяжіння та згинального моменту під впливом сили тяжіння дверцятоподібного ущільнюючого пристрою, та запобігти перешкодам між корпусом, що обертає піддони кільцевого охолоджувача 1 UA 99982 C2 5 10 15 20 25 30 35 40 45 50 55 та дверцятоподібним ущільнюючим пристроєм, які спричинені по їхніми відхиленнями по округлості; запобігти перешкодам у встановленні, які по спричинені вертикальним відхиленням по висоті дверцятоподібного ущільнюючого пристрою; та запобігти стискаючому та тягнучому впливу на дверцятоподібний ущільнюючий пристрій через деформацію піддонів кільцевого охолоджувача при високій температурі, забезпечуючи таким чином нормальну експлуатацію кільцевого охолоджувача. Кільцевий охолоджувач згідно з даним винаходом включає у себе піддони кільцевого охолоджувача, повітрозабірні труби піддонів, приєднані до внутрішніх ущільнюючих пластин піддонів кільцевого охолоджувача, та дверцятоподібний ущільнюючий пристрій, приєднаний до повітрозабірних труб піддонів. Дверцятоподібний ущільнюючий пристрій підвішений на підтримуючих піддони балках піддонів кільцевого охолоджувача за допомогою механізмів для навісного установлення, Переважно, щоб верхня частина кожного механізму для навісного установлення була гвинтовою конструкцією для налаштування довжини механізму для навісного установлення, та нижня частина механізму для навісного установлення була підвісною пластиною для підвішування дверцятоподібного ущільнюючого пристрою. Переважно, щоб гвинтова конструкція включала в себе кільцеву гайку, що має таку конфігурацію, яка дозволяє приєднуватись до однієї з балок, що підтримують піддони. Переважно, щоб підвісна пластина була широкою з верхнього кінця та вузькою з нижнього кінця. Переважно, щоб був присутній отвір малого діаметра в нижньому кінці підвісної пластини та місця для пластини з двома отворами були присутні на верхній поверхні ущільнюючої кришки дверцятоподібного ущільнюючого пристрою. Штифт проходить крізь отвір малого діаметра та місця для пластини з двома отворами так, щоб повісити дверцятоподібний ущільнюючий пристрій. Переважно, щоб відстань між місцями для пластини з двома отворами була більшою за товщину підвісної пластини. Переважно, щоб був присутній гак на нижньому кінці підвісної пластини та місця для пластини з двома отворами були присутні на верхній поверхні ущільнюючої кришки. Штифт проходить крізь місця для пластини з двома отворами, та гак має таку конфігурацію, яка дозволяє зачепити штифт так, щоб повісити дверцятоподібний ущільнюючий пристрій. Переважно, щоб відстань між місцями для пластини з двома отворами була більшою за товщину гака. Кільцевий охолоджувач згідно з даним винаходом включає в себе піддони кільцевого охолоджувача, повітрозабірні труби піддонів, приєднані до внутрішніх ущільнюючих пластин піддонів кільцевого охолоджувача, дверцятоподібний ущільнюючий пристрій, приєднаний до повітрозабірних труб піддонів. Дверцятоподібний ущільнюючий пристрій підвішений за допомогою механізмів для навісного установлення на балках піддонів кільцевого охолоджувача. Нижня частина кожного механізму для навісного установлення є підвісною пластиною. Отвір малого діаметра присутній в нижньому кінці підвісної пластини та місця для пластини з двома отворами присутні на верхній поверхні дверцятоподібного ущільнюючого пристрою. Штифт проходить крізь отвір малого діаметра та місця для пластини з двома отворами так, щоб повісити дверцятоподібний ущільнюючий пристрій. Переважно, щоб відстань між місцями для пластини з двома отворами була більшою за товщину підвісної пластини. Кільцевий охолоджувач згідно з даним винаходом включає в себе піддони кільцевого охолоджувача, повітрозабірні труби піддонів, приєднані до внутрішніх ущільнюючих пластин піддонів кільцевого охолоджувача та дверцятоподібний ущільнюючий пристрій, приєднаний до повітрозабірних труб піддонів. Дверцятоподібний ущільнюючий пристрій підвішений на підтримуючих піддони балках піддонів кільцевого охолоджувача за допомогою механізмів для навісного установлення. Нижня частина кожного механізму для навісного установлення є підвісною пластиною. Гак присутній в нижньому кінці підвісної пластини, та місця для пластини з двома отворами присутні на верхній поверхні зазначеного дверцятоподібного ущільнюючого пристрою. Штифт проходить крізь місця для пластини з двома отворами, та гак має таку конфігурацію, яка дозволяє зачепити штифт так, щоб повісити дверцятоподібний ущільнюючий пристрій. Переважно, щоб відстань між місцями для пластини з двома отворами була більшою, ніж товщина гака. У порівнянні з відомим рівнем техніки, даний винахід має наступні переваги. 2 UA 99982 C2 5 10 15 20 25 30 35 40 45 50 55 Дверцятоподібний ущільнюючий пристрій, згідно з даним винаходом, підвішений на підтримуючих піддони балках корпусу, що обертає піддони кільцевого охолоджувача, за допомогою механізмів для навісного установлення, так, що сила тяжіння дверцятоподібного ущільнюючого пристрою діє на балки, що підтримують піддони. Балки, що підтримують піддони, мають порівняно сильну несучу здатність для того, щоб повністю витримувати вагу дверцятоподібного ущільнюючого пристрою, таким чином уникаючи деформації внутрішніх ущільнюючих пластин піддонів, яка викликана дією сили тяжіння та згинального моменту під впливом сили тяжіння дверцятоподібного ущільнюючого пристрою, що діють на них через повітрозабірні труби піддонів, та уникаючи перекосу дверцятоподібного ущільнюючого пристрою. Таким чином можна забезпечити нормальну експлуатацію кільцевого охолоджувача. Крім того, у даному винаході отвір малого діаметра або гак присутні на нижньому кінці підвісної пластини механізму для навісного установлення, не закріплені на осі відносно штифта, який проходить крізь місця для пластини з двома отворами, але можуть ковзати відносно штифта, що може запобігти перешкодам у встановленні, спричиненим відхиленнями в округлості піддонів кільцевого охолоджувача, що обертаються, та дверцятоподібного ущільнюючого пристрою, та може запобігти стискуючому та тягнучому впливу на ущільнюючу кришку дверцятоподібного ущільнюючого пристрою через деформацію піддонів кільцевого охолоджувача при високій температурі. Фіг. 1 - це радіальний розріз звичайного кільцевого охолоджувача; Фіг. 2 - це частковий радіальний розріз кільцевого повітропроводу; Фіг. З - це радіальний розріз кільцевого охолоджувача згідно з даним винаходом; Фіг. 4 - це радіальний розріз корпусу, що обертає піддони кільцевого охолоджувача згідно з даним винаходом; Фіг. 5 - це схематичний вигляд, що зображує підвішування дверцятоподібного ущільнюючого пристрою; Фіг. 6 - це вигляд у розрізі вздовж лінії А-А на Фіг. 4 першого втілення механізму для навісного установлення згідно з даним винаходом; Фіг. 7 - це вигляд у розрізі вздовж лінії А-А на Фіг. 4 другого втілення механізму для навісного установлення згідно з даним винаходом. Вищезазначені об'єкти, особливості та переваги даного винаходу можна буде зрозуміти більш чітко з нижченаведених детальних описів в поєднанні з графічними матеріалами, що додаються, та особливими втіленнями. Посилаючись на Фіг. З, 4 та 5, Фіг. 3 - це радіальний (орієнтований до центру кільцевого охолоджувача 10) вигляд у розрізі кільцевого охолоджувача 10 згідно з даним винаходом, та Фіг. 4 - це радіальний розріз корпусу, що обертає піддони кільцевого охолоджувача згідно з даним винаходом, та Фіг. 5 - це схематичний вигляд, що зображує підвішування дверцятоподібного ущільнюючого пристрою 35 згідно з даним винаходом. Головна повітряна магістраль 31 сполучається з патрубками повітряної магістралі 32, які сполучаються з кільцевим повітропроводом 33, і випускні отвори кільцевого повітропроводу 33 сполучаються з повітрозабірними трубами 36 піддонів, які сполучаються з відповідними піддонами 11 кільцевого охолоджувача. Кільцевий повітропровід 33 включає у себе кільцевий рівчак 34 для рідини та дверцятоподібний ущільнюючий пристрій 35, який приєднаний до повітрозабірних труб 36 піддонів, але не стикається з кільцевим рівчаком 34 для рідини. Повітрозабірні труби 36 піддонів приєднані до внутрішніх ущільнюючих пластин 14 піддонів 11 кільцевого охолоджувача. Дверцятоподібний ущільнюючий пристрій 35. включає у себе ущільнюючу кришку 351, розташовану горизонтально, дверцятоподібну внутрішню пластину 352 кільцевого повітропроводу та дверцятоподібну зовнішню пластину 353 кільцевого повітропроводу, розташовані вертикально. Дверцятоподібний ущільнюючий пристрій 35 підвішений на балках 37, що підтримують піддони 11 кільцевого охолоджувача, за допомогою механізмів 40 для навісного установлення, так, що сила тяжіння дверцятоподібного ущільнюючого пристрою 35 діє на балки 37, що підтримують піддони. Дверцятоподібний ущільнюючий пристрій 35, який, в цілому, є кільцеподібним тілом обертання, підвішений на балках, що підтримують піддони за допомогою декількох механізмів 40 для навісного установлення. Балки 37, що підтримують піддони, мають порівняно сильну несучу здатність для того, щоб повністю витримувати вагу дверцятоподібного ущільнюючого пристрою 35, що може запобігти деформації внутрішніх ущільнюючих пластин 14 піддонів, яка викликана дією сили тяжіння та згинального моменту під впливом сили тяжіння дверцятоподібного ущільнюючого пристрою 35, що діє на внутрішні ущільнюючі пластини 14 через повітрозабірні труби 36 піддонів. В результаті, також можна запобігти перекосу 3 UA 99982 C2 5 10 15 20 25 30 35 40 45 50 55 дверцятоподібного ущільнюючого пристрою 35, та забезпечити нормальну експлуатацію кільцевого охолоджувача 10. Передній кінець (відносно робочого напрямку кільцевого охолоджувача) кожного піддона 11 кільцевого охолоджувача приєднаний до заднього кінця балки 37, що підтримує встановлений спереду піддон, за допомогою шарнірної опори (не зображена), та задній кінець піддона 11 кільцевого охолоджувача утримує передній кінець наступної балки 37, що підтримує піддон, тобто, піддони 11 кільцевого охолоджувача приєднані впритул уздовж кругового напрямку кільцевого охолоджувача, створюючи, таким чином, головну частину корпусу 30, що обертає піддони кільцевого охолоджувача. Обидва протилежні радіальні кінці кожної балки 37, що підтримує піддон, приєднані до внутрішньої кільцевої балки 51 (ближче до центра кільцевого охолоджувача) та до зовнішньої кільцевої балки 52 відповідно, та внутрішні кільцеві балки 51, що прилягають по окружності та зовнішні кільцеві балки 52, що прилягають по окружності, приєднані, відповідно, щоб створювати полігональний корпус 30, що обертає піддони кільцевого охолоджувача. Певна кількість горизонтальних бічних стопорних роликових коліс 53 присутні на внутрішній стороні корпусу 30, що обертає піддони кільцевого охолоджувача, та приєднані до внутрішньої сторони (ближче до центру кільцевого охолоджувача) внутрішніх кільцевих балок 51 балок 37, що підтримують піддони. Бічні стопорні роликові колеса 53 використовуються для центрування корпусу 30, що обертає піддони кільцевого охолоджувача, так, щоб забезпечити рух корпусу ЗО, що обертає піддони кільцевого охолоджувача по окружності вздовж рейки. Кільцевий привідний фрикційний диск 54 розташований горизонтально на зовнішній стороні корпусу 30, що обертає піддони кільцевого охолоджувача, та приєднаний до зовнішньої сторони зовнішніх кільцевих балок 52, балок 37, що підтримують піддони. Привідний пристрій (не зображений) кільцевого охолоджувача змушує корпус 30, що обертає піддони кільцевого охолоджувача, рухатись по окружності, прикладаючи силу, спрямовану по горизонтальній дотичній до привідного фрикційного диска 54, і, таким чином, піддони 11 кільцевого охолоджувача та балки 37, що підтримують піддони, які містить корпус 30, що обертає піддони кільцевого охолоджувача „ рухаються синхронно в напрямку по окружності. Одночасно, внутрішні ущільнюючі пластини 14 піддонів 11 кільцевого охолоджувача змушують повітрозабірні труби 36 піддонів рухатись синхронно в напрямку по окружності, та повітрозабірні труби 36 піддонів та механізми 40 для навісного установлення синхронно змушують дверцятоподібний ущільнюючий пристрій 35 обертатись разом. : Посилаючись на Фіг. 6, яка є виглядом у розрізі вздовж лінії А-А на Фіг. 4 першого втілення механізму 40 для навісного установлення згідно з даним винаходом, верхня частина механізму 40 для навісного установлення є гвинтовою конструкцією 42, яка здатна налаштовувати довжину механізму 40 навісного установлення, та кільцева гайка 421 гвинтової конструкції 42 надіта на балку 37, що підтримує піддон. Нижня частина механізму 40 для навісного установлення є підвісною пластиною 43. Підвісна пластина 43 є широкою з верхнього кінця та вузькою з нижнього кінцям та має отвір 44 малого діаметра на нижньому кінці. Посилаючись на Фіг. 4, ущільнююча кришка 351 дверцятоподібного ущільнюючого пристрою 35 має місця для пластини з двома отворами 354 на верхній поверхні. Під час установлення кільцева гайка 421 гвинтової конструкції 42 механізму 40 для навісного установлення надіта на балку 37, що підтримує піддон, та проходить крізь місця для установлення на балці 37, що підтримує піддон та зафіксована так, що механізм 40 для навісного установлення з'єднується з балкою 37, що підтримує піддон. Штифт 45 може використовуватися для того, щоб пройти крізь отвір 44 малого діаметра в підвісній пластині 43 та місця для пластини з двома отворами 354 на верхній поверхні ущільнюючої кришки 351. Гайки на гвинтовій конструкції 42 закручуються для того, щоб налаштувати довжину механізму 40 для навісного установлення так, щоб повісити дверцятоподібний ущільнюючий пристрій 35 таким чином, щоб сила тяжіння дверцятоподібного ущільнюючого пристрою 35 діяла на балки 37, що підтримують піддони, і щоб кромки ущільнюючої кришки 351, приєднаної до повітрозабірних труб 36 піддонів, були налаштовані так, щоб знаходитись на однаковому горизонтальному рівні. Посилаючись на Фіг. 7, яка є виглядом у розрізі вздовж лінії А-А на Фіг. 4 другого втілення механізму 40 для навісного установлення згідно з даним винаходом, верхня частина механізму 40 для навісного установлення є гвинтовою конструкцією 42, яка здатна налаштовувати довжину механізму 40 для навісного установлення, та нижня частина механізму 40 для навісного установлення є підвісною пластиною 43. Підвісна пластина 43 є широкою з верхнього кінця та вузькою з нижнього кінця, та має отвір 44 малого діаметра на нижньому кінці. 4 UA 99982 C2 5 10 15 20 25 30 35 40 45 50 55 При установленні гвинтова конструкція 42 механізму 40 для навісного установлення проходить крізь місця для установлення на балці 37, що підтримує піддон, та зафіксована так, що механізм 40 для навісного установлення з'єднується з балкою 37, що підтримує піддон. Штифт 45 використовується для того, щоб пройти крізь отвір 44 малого діаметра в підвісній пластині 43 та місця для пластини з двома отворами 354 на верхній поверхні ущільнюючої кришки 351. Гайки на гвинтовій конструкції 42 закручуються для того, щоб налаштувати довжину механізму 40 для навісного установлення так, щоб повісити дверцятоподібний ущільнюючий пристрій 35 таким чином, щоб сила тяжіння дверцятоподібного ущільнюючого пристрою 35 діяла на балки 37, що підтримують піддони, і щоб кромки ущільнюючої кришки 351, приєднаної до повітрозабірних труб 36 піддонів, були налаштовані так, щоб знаходитись на однаковому горизонтальному рівні. Оскільки отвір 44 малого діаметра, розташований на нижньому кінці підвісної пластини 43 механізму 40 для навісного установлення, не закріплений на осі відносно штифта 45, який проходить крізь місця для пластини з двома отворами 354, але може ковзати відносно штифта 45, та осьовий напрямок штифта 45 є ідентичним радіальному напрямку кільцевого охолоджувача, можна уникнути переЕЩі у встановленні, спричинених відхиленнями в округлості корпусу, що обертає піддони кільцевого охолоджувача та дверцятоподібного ущільнюючого пристрою 35, та можна запобігти стискаючому та тягнучому впливу на дверцятоподібний ущільнюючий пристрій 35 через деформацію піддонів кільцевого охолоджувача при високій температурі. Після експлуатації кільцевого охолоджувача 10 впродовж певного часу, виникне тертя між колесами (не зображені) під піддонами 11 кільцевого охолоджувача та підтримуючими рейками (не зображені) через тривалий рух піддонів 11 кільцевого охолоджувача. Чим довше строк експлуатації кільцевого охолоджувача 10, тим сильнішим буде ставати тертя, так, що діаметр кожного колеса піддона 11 кільцевого охолоджувача ставатиме меншим, а рівень поверхні підтримуючих рейок ставатиме нижчим. Таким чином, корпуси піддонів 11 кільцевого охолоджувача можуть бути знижені на 10 - 20 мм, та дверцятоподібний ущільнюючий пристрій 35 може бути синхронно знижений, у серйозних випадках дверцятоподібний ущільнюючий пристрій 35 може стикатися з кільцевим рівчаком 34 для рідини, що може вплинути на нормальну експлуатацію кільцевого охолоджувача 10. У даному винаході гвинтова конструкція 42 механізму 40 для навісного установлення може бути налаштована для того, щоб належним чином укорочувати довжину механізму 40 для навісного установлення так, щоб належним чином піднімати дверцятоподібний ущільнюючий пристрій 35. Таким чином, дотику між дверцятоподібним ущільнюючим пристроєм 35 та кільцевим рівчаком 34 для рідини через знижені корпуси піддонів 11 кільцевого охолоджувача можна уникнути, щоб забезпечити нормальну експлуатацію кільцевого охолоджувача 10. На нижньому кінці підвісної пластини 43 механізму 40 для навісного установлення, згідно з даним винаходом, може бути присутній гак. У разі встановлення гак на нижньому кінці підвісної пластини 43 використовується для того, щоб зачепити штифт 45, що проходить крізь місця для пластини з двома отворами 354 на верхній поверхні ущільнюючої кришці 351 так, щоб повісити дверцятоподібний ущільнюючий пристрій 35. Взагалі, кільцеподібний корпус, що обертає піддони, має відхилення в округлості, та піддони 11 кільцевого охолоджувача можуть бути деформованими через високу температуру при експлуатації, тому можуть тягнути та тиснути на дверцятоподібний ущільнюючий пристрій 35, таким чином, деформуючи його, що вплине на ущільнюючий ефект кільцевого повітропроводу 33. Відстань між місцями для пластини з двома отворами 354 на верхній поверхні ущільнюючої кришки 351, згідно з даним винаходом, набагато більше за товщину підвісної пластини 43, тому підвісна пластина 43 механізму 40 для навісного установлення може ковзати радіально вздовж штифта 45, що може запобігти стискаючому та тягнучому впливу на дверцятоподібний ущільнюючий пристрій 35 та уникнути перешкод між дверцятоподібним ущільнюючим пристроєм та стаціонарним кільцевим рівчаком для рідини. Таким чином забезпечуються ущільнюючий ефект кільцевого повітропроводу 33 та стійка робота кільцевого охолоджувача. Кільцевий охолоджувач, згідно з даним винаходом, був детально описаний вище. Принципи та втілення даного винаходу зображені на певних прикладах, які мають за ціль лише допомогти розумінню методу та суті даного винаходу. Зрозуміло, що спеціалісти у даній галузі можуть змінювати певні втілення та сферу застосування згідно з суттю даного винаходу. Одним словом, зміст вищенаведеного опису не повинен тлумачитись так, щоб обмежувати даний винахід. 60 5 UA 99982 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Кільцевий охолоджувач, що містить піддони кільцевого охолоджувача, повітрозабірні труби піддонів, приєднані до внутрішніх ущільнювальних пластин піддонів кільцевого охолоджувача, дверцятоподібний ущільнювальний пристрій, приєднаний до повітрозабірних труб піддонів, який відрізняється тим, що дверцятоподібний ущільнювальний пристрій підвішений на підтримуючих піддони балках піддонів кільцевого охолоджувача за допомогою механізмів для навісного установлення. 2. Кільцевий охолоджувач за п. 1, який відрізняється тим, що верхня частина кожного механізму для навісного установлення є гвинтовою конструкцією для налаштовування довжини механізму для навісного установлення, та нижня частина кожного механізму для навісної установки є підвісною пластиною для підвішування дверцятоподібного ущільнювального пристрою. 3. Кільцевий охолоджувач за п. 2, який відрізняється тим, що гвинтова конструкція включає в себе кільцеву гайку, що має таку конфігурацію, яка дозволяє надіватись на одну з балок, що підтримують піддони. 4. Кільцевий охолоджувач за п. 2, який відрізняється тим, що підвісна пластина є широкою з верхнього кінця та вузькою з нижнього кінця. 5. Кільцевий охолоджувач за п. 2, 3 або 4, який відрізняється тим, що отвір малого діаметра присутній на нижньому кінці підвісної пластини та місця для пластини з двома отворами присутні на верхній поверхні дверцятоподібного ущільнювального пристрою, та штифт проходить крізь отвір малого діаметра та місця для пластини з двома отворами для того, щоб повісити дверцятоподібний ущільнювальний пристрій. 6. Кільцевий охолоджувач за п. 5, який відрізняється тим, що відстань між місцями для пластини з двома отворами є більшою за товщину підвісної пластини. 7. Кільцевий охолоджувач за п. 2, 3 або 4, який відрізняється тим, що гак присутній на нижньому кінці підвісної пластини, та місця для пластини з двома отворами присутні на верхній поверхні дверцятоподібного ущільнювального пристрою, і присутній штифт, який проходить крізь місця для пластини з двома отворами, та гак має таку конфігурацію, яка дозволяє зачепити штифт так, щоб повісити дверцятоподібний ущільнювальний пристрій. 8. Кільцевий охолоджувач за п. 7, який відрізняється тим, що відстань між місцями для пластини з двома отворами є більшою за товщину гака. 9. Кільцевий охолоджувач, який включає в себе піддони кільцевого охолоджувача, повітрозабірні труби піддонів, приєднані до внутрішніх ущільнювальних пластин піддонів кільцевого охолоджувача, дверцятоподібний ущільнювальний пристрій, приєднаний до повітрозабірних труб піддонів, який відрізняється тим, що дверцятоподібний ущільнювальний пристрій підвішений на підтримуючих піддони балках піддонів кільцевого охолоджувача за допомогою механізмів для навісного установлення; нижня частина кожного механізму для навісного установлення є підвісною пластиною, отвір малого діаметра присутній в нижньому кінці підвісної пластини та місця для пластини з двома отворами присутні на верхній поверхні дверцятоподібного ущільнювального пристрою, та штифт проходить крізь отвір малого діаметра та місця для пластини з двома отворами так, щоб повісити дверцятоподібний ущільнювальний пристрій. 10. Кільцевий охолоджувач за п. 9, який відрізняється тим, що відстань між місцями для пластини з двома отворами є більшою за товщину підвісної пластини. 11. Кільцевий охолоджувач, який включає в себе піддони кільцевого охолоджувача, повітрозабірні труби піддонів, приєднані до внутрішніх ущільнювальних пластин піддонів кільцевого охолоджувача, дверцятоподібний ущільнювальний пристрій, приєднаний до повітрозабірних труб піддонів, який відрізняється тим, що дверцятоподібний ущільнювальний пристрій підвішений на підтримуючих піддони балках піддонів кільцевого охолоджувача за допомогою механізмів для навісного установлення; нижня частина кожного механізму для навісного установлення є підвісною пластиною, гак присутній в нижньому кінці підвісної пластини та місця для пластини з двома отворами присутні на верхній поверхні дверцятоподібного ущільнювального пристрою, штифт проходить крізь місця для пластини з двома отворами, та гак має таку конфігурацію, яка дозволяє зачепити штифт так, щоб повісити дверцятоподібний ущільнювальний пристрій. 12. Кільцевий охолоджувач за п. 11, який відрізняється тим, що відстань між місцями для пластини з двома отворами є більшою за товщину гака. 6 UA 99982 C2 7 UA 99982 C2 8 UA 99982 C2 9 UA 99982 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601 10
