Пристрій для фізіотерапії

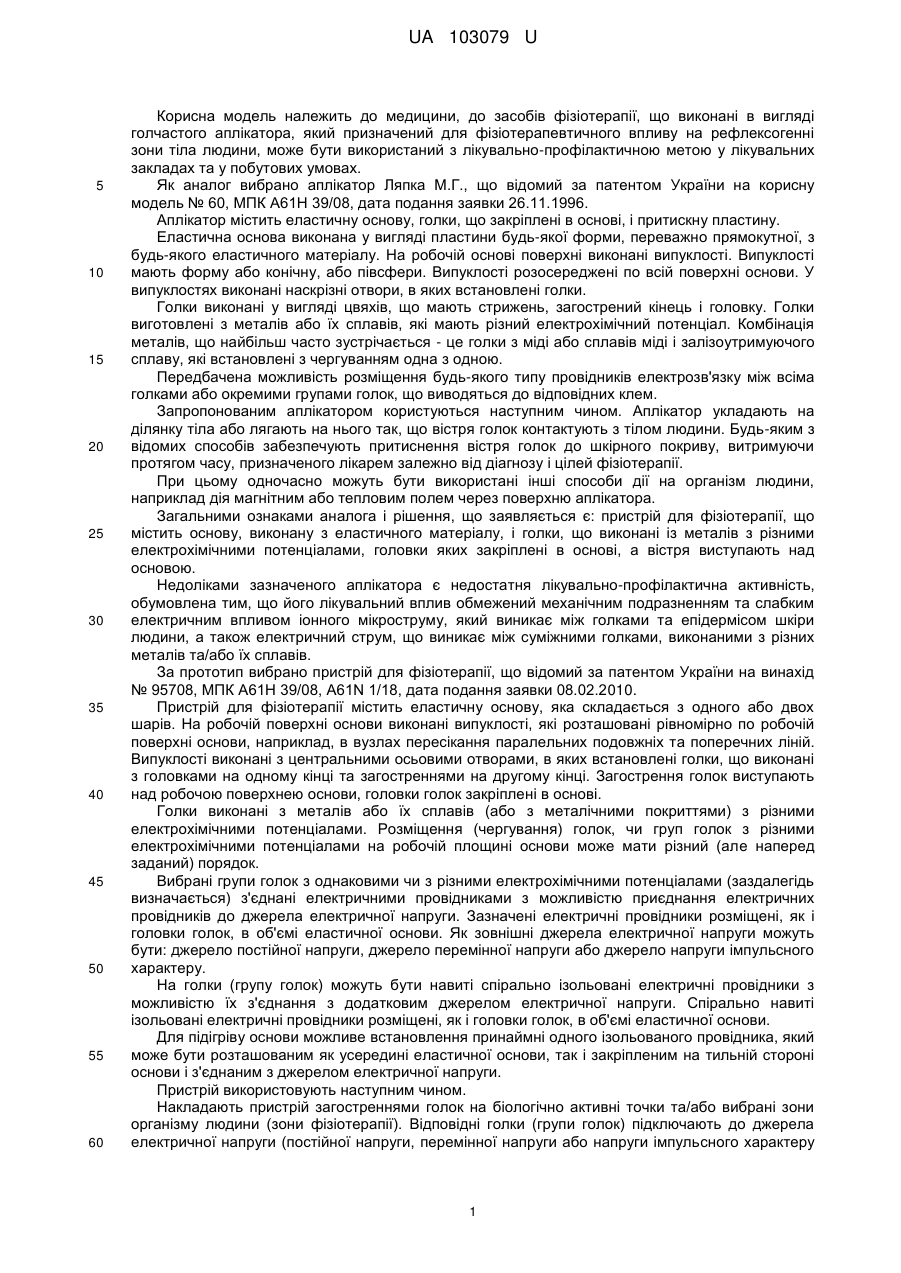

Реферат: Пристрій для фізіотерапії містить основу, що виконана з декількох шарів еластичного матеріалу, і голки, що виконані із металів з різними електрохімічними потенціалами, головки яких закріплені в основі, а вістря виступають над основою. Основа включає шар, виконаний з електропровідного матеріалу із засобами його підключення до джерела електричної напруги, в якому розміщені головки голок, шар, виконаний з магнітного матеріалу, і/або шар, що виконаний у вигляді електронагрівального елемента із засобами його підключення до джерела живлення. UA 103079 U (12) UA 103079 U UA 103079 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, до засобів фізіотерапії, що виконані в вигляді голчастого аплікатора, який призначений для фізіотерапевтичного впливу на рефлексогенні зони тіла людини, може бути використаний з лікувально-профілактичною метою у лікувальних закладах та у побутових умовах. Як аналог вибрано аплікатор Ляпка М.Г., що відомий за патентом України на корисну модель № 60, МПК А61Н 39/08, дата подання заявки 26.11.1996. Аплікатор містить еластичну основу, голки, що закріплені в основі, і притискну пластину. Еластична основа виконана у вигляді пластини будь-якої форми, переважно прямокутної, з будь-якого еластичного матеріалу. На робочій основі поверхні виконані випуклості. Випуклості мають форму або конічну, або півсфери. Випуклості розосереджені по всій поверхні основи. У випуклостях виконані наскрізні отвори, в яких встановлені голки. Голки виконані у вигляді цвяхів, що мають стрижень, загострений кінець і головку. Голки виготовлені з металів або їх сплавів, які мають різний електрохімічний потенціал. Комбінація металів, що найбільш часто зустрічається - це голки з міді або сплавів міді і залізоутримуючого сплаву, які встановлені з чергуванням одна з одною. Передбачена можливість розміщення будь-якого типу провідників електрозв'язку між всіма голками або окремими групами голок, що виводяться до відповідних клем. Запропонованим аплікатором користуються наступним чином. Аплікатор укладають на ділянку тіла або лягають на нього так, що вістря голок контактують з тілом людини. Будь-яким з відомих способів забезпечують притиснення вістря голок до шкірного покриву, витримуючи протягом часу, призначеного лікарем залежно від діагнозу і цілей фізіотерапії. При цьому одночасно можуть бути використані інші способи дії на організм людини, наприклад дія магнітним або тепловим полем через поверхню аплікатора. Загальними ознаками аналога і рішення, що заявляється є: пристрій для фізіотерапії, що містить основу, виконану з еластичного матеріалу, і голки, що виконані із металів з різними електрохімічними потенціалами, головки яких закріплені в основі, а вістря виступають над основою. Недоліками зазначеного аплікатора є недостатня лікувально-профілактична активність, обумовлена тим, що його лікувальний вплив обмежений механічним подразненням та слабким електричним впливом іонного мікроструму, який виникає між голками та епідермісом шкіри людини, а також електричний струм, що виникає між суміжними голками, виконаними з різних металів та/або їх сплавів. За прототип вибрано пристрій для фізіотерапії, що відомий за патентом України на винахід № 95708, МПК А61Н 39/08, A61N 1/18, дата подання заявки 08.02.2010. Пристрій для фізіотерапії містить еластичну основу, яка складається з одного або двох шарів. На робочій поверхні основи виконані випуклості, які розташовані рівномірно по робочій поверхні основи, наприклад, в вузлах пересікання паралельних подовжніх та поперечних ліній. Випуклості виконані з центральними осьовими отворами, в яких встановлені голки, що виконані з головками на одному кінці та загостреннями на другому кінці. Загострення голок виступають над робочою поверхнею основи, головки голок закріплені в основі. Голки виконані з металів або їх сплавів (або з металічними покриттями) з різними електрохімічними потенціалами. Розміщення (чергування) голок, чи груп голок з різними електрохімічними потенціалами на робочій площині основи може мати різний (але наперед заданий) порядок. Вибрані групи голок з однаковими чи з різними електрохімічними потенціалами (заздалегідь визначається) з'єднані електричними провідниками з можливістю приєднання електричних провідників до джерела електричної напруги. Зазначені електричні провідники розміщені, як і головки голок, в об'ємі еластичної основи. Як зовнішні джерела електричної напруги можуть бути: джерело постійної напруги, джерело перемінної напруги або джерело напруги імпульсного характеру. На голки (групу голок) можуть бути навиті спірально ізольовані електричні провідники з можливістю їх з'єднання з додатковим джерелом електричної напруги. Спірально навиті ізольовані електричні провідники розміщені, як і головки голок, в об'ємі еластичної основи. Для підігріву основи можливе встановлення принаймні одного ізольованого провідника, який може бути розташованим як усередині еластичної основи, так і закріпленим на тильній стороні основи і з'єднаним з джерелом електричної напруги. Пристрій використовують наступним чином. Накладають пристрій загостреннями голок на біологічно активні точки та/або вибрані зони організму людини (зони фізіотерапії). Відповідні голки (групи голок) підключають до джерела електричної напруги (постійної напруги, перемінної напруги або напруги імпульсного характеру 1 UA 103079 U 5 10 15 20 25 30 35 40 45 50 55 60 в залежності від задач фізіотерапії). Підключають спірально навиті електричні провідники та провідники підігріву основи до джерел електричної енергії. При цьому на зону фізіотерапії впливають наступні фактори: механічний вплив, що визначається силою притиснення загострень голок до тіла людини, електричний вплив, що визначається величиною та формою електричної напруги, яка підводиться до голок (груп голок), магнітний вплив, який визначається величиною струму що протікає через спірально навиті провідники, тепловий вплив, який визначається величиною струму що протікає через провідники підігріву основи. При відключенні провідників підігріву основи на зону фізіотерапії діють фактори механічного, електричного та електромагнітного впливу. При відключенні провідників підігріву основи та спірально навитих електричних провідників на зону фізіотерапії діють фактори механічного та електричного впливу. При відключенні провідників підігріву основи, спірально навитих електричних провідників та голок (груп голок) на зону фізіотерапії діє тільки фактор механічного впливу. Пристрій дозволяє підвищити ефективність фізіотерапії за рахунок комплексного впливу на зону фізіотерапії різними фізичними факторами: механічними, електричними, електромагнітними, тепловими. Однак інтенсивність впливу фізичних факторів в описаній конструкції обмежена. Так, електричні провідники, що спірально навиті на голки, не можуть бути достатньо потужними генераторами електромагнітного поля при прийнятних величинах струму, що протікає через зазначені провідники. Підігрів основи за допомогою провідника чи провідників, що розміщені всередині основи або на тильній її поверхні та з'єднані з додатковим джерелом електричної енергії не забезпечує бажану потужність та рівномірність теплового поля в зоні фізіотерапії. Наявність складної мережі електричних провідників, що з'єднують голки з джерелом електричної напруги, та ізольованих спіралей, що навиті на голки та розташовані в обмеженому об'ємі основи, істотно ускладнює конструкцію та знижує її технологічність. В основу корисної моделі поставлена задача удосконалення пристрою для фізіотерапії, в якому конструктивні особливості виконання забезпечують збільшення інтенсивності впливу фізичних факторів на організм людини при спрощенні конструкції та підвищенні її технологічності. Поставлена задача вирішується тим, що в пристрої для фізіотерапії, який містить основу, що виконана з декількох шарів еластичного матеріалу, і голки, що виконані із металів з різними електрохімічними потенціалами, головки яких закріплені в основі, а вістря виступають над основою, відповідно до корисної моделі, основа включає шар, що виконаний з електропровідного матеріалу із засобами його підключення до джерела електричної напруги, в якому розміщені головки голок, шар, що виконаний з магнітного матеріалу, і/або шар, що виконаний у вигляді електронагрівального елемента із засобами його підключення до джерела живлення. Зазначені ознаки є необхідними і достатніми для вирішення поставленої задачі, тобто є суттєвими ознаками корисної моделі. Виконання пристрою для фізіотерапії з основою, яка включає шар, що виконаний з електропровідного матеріалу із засобами його підключення до джерела електричної напруги, в якому розміщені головки голок, шар, що виконаний з магнітного матеріалу і/або шар, що виконаний у вигляді електронагрівального елемента із засобами його підключення до джерела живлення, забезпечує наступні результати: - наявність в основі шару, що виконаний з електропровідного матеріалу, в якому розміщені головки голок, з засобами його підключення до джерела електричної напруги, забезпечує підведення електричної напруги до кожної голки простими технічними засобами без складної мережі електричних провідників, що має місце в рішенні за прототипом; наявність в основі шару, що виконаний з магнітного матеріалу, дозволяє простими технічними засобами забезпечити магнітний вплив на зону фізіотерапії практично без обмежень інтенсивності магнітного поля з урахуванням можливостей сучасних технологій виготовлення магнітних матеріалів; наявність в основі шару, що виконаний у вигляді електронагрівального елемента із засобами його підключення до джерела живлення, дозволяє простими технічними засобами забезпечити тепловий вплив на зону фізіотерапії рівномірним тепловим полем практично необмеженої потужності. Пристрій забезпечує вплив на зону фізіотерапії механічним, електричним, магнітним та тепловим факторами та комбінаціями зазначених факторів з урахуванням сполучника "і/або" у переліку суттєвих ознак корисної моделі. Так, пристрій може містити еластичний шар, що виконаний з електропровідного матеріалу із засобами його підключення до джерела електричної напруги, в якому розміщені головки голок, та еластичний шар, що виконаний з магнітного матеріалу. 2 UA 103079 U 5 10 15 20 25 30 35 40 45 50 55 Таке виконання забезпечує вплив на зону фізіотерапії механічним, електричним та магнітним факторами. Інтенсивність механічного фактора визначається силою притиснення робочої частини пристрою (вістря голок) до тіла пацієнта. Інтенсивність електричного фактора визначається величиною та формою електричної напруги, що підводиться до електропровідного шару, в якому розміщені головки голок. Інтенсивність впливу магнітними факторами визначається характеристиками вибраного магнітного матеріалу. Пристрій може містити еластичний шар, що виконаний з електропровідного матеріалу із засобами його підключення до джерела електричної напруги, в якому розміщені головки голок, та еластичний шар, що виконаний у вигляді електронагрівального елемента із засобами його підключення до джерела живлення. Таке виконання забезпечує вплив на зону фізіотерапії механічним, електричним та тепловим факторами. Інтенсивність механічного фактора визначається силою притиснення робочої частини пристрою (вістря голок) до тіла пацієнта. Інтенсивність електричного фактора визначається величиною та формою електричної напруги, що підводиться до електропровідного шару, в якому розміщені головки голок. Інтенсивність впливу тепловим фактором визначається електричною потужністю, що підводиться до електронагрівального елемента. Пристрій може містити еластичний шар, що виконаний з електропровідного матеріалу із засобами його підключення до джерела електричної напруги, в якому розміщені головки голок, еластичний шар, що виконаний з магнітного матеріалу, та еластичний шар, що виконаний у вигляді електронагрівального елемента із засобами його підключення до джерела живлення. Таке виконання забезпечує вплив на зону фізіотерапії механічним, електричним, магнітним та тепловим факторами. Інтенсивність впливу зазначеними факторами задається, як зазначено вище. Шар електропровідного матеріалу, в якому розміщені головки голок, може бути виконаний у вигляді щонайменше двох ізольованих ділянок, кожна з яких з'єднана із засобами підключення до джерела електричної напруги. Шар з магнітного матеріалу може бути виконаний у вигляді декількох ізольованих пластин з магнітного матеріалу. Всі зазначені виконання пристрою характеризуються простотою та технологічністю конструкції. Засоби підключення шару електропровідного матеріалу, в якому розміщені головки голок, до джерела електричної напруги можуть бути виконані у вигляді штекера, один електрод якого закріплений в основі і з'єднаний з електропровідним шаром, а другий роз'ємний електрод виконаний з можливістю з'єднання з джерелом електричної напруги. При цьому електрод, який з'єднаний з електропровідним шаром, може бути виконаним з електричними провідниками, розміщеними в об'ємі електропровідного шару. Таке виконання забезпечує рівномірність розподілення струму, як фактора електричного впливу, по зоні фізіотерапії. Засоби підключення шару електропровідного матеріалу, в якому розміщені головки голок, до джерела електричної напруги можуть бути у вигляді втулок, що виконані з можливістю розміщення на виступаючих частинах голок і з'єднання з джерелом електричної напруги. Нижче приводиться опис пристрою для фізіотерапії, що заявляється, та його використання (робота) з посиланнями на креслення, на яких показано: Фіг. 1 - Пристрій для фізіотерапії, виконання основи з шаром електропровідного матеріалу, в якому розміщені головки голок, та з шаром магнітного матеріалу, вигляд в розрізі. Фіг. 2 - Пристрій для фізіотерапії, виконання основи з шаром електропровідного матеріалу, в якому розміщені головки голок, та з шаром у вигляді електронагрівального елементу, вигляд в розрізі. Фіг. 3 - Пристрій для фізіотерапії, виконання основи з шаром електропровідного матеріалу, в якому розміщені головки голок, з шаром магнітного матеріалу, та з шаром у вигляді електронагрівального елементу, вигляд в розрізі. Фіг. 4 - Пристрій для фізіотерапії, вид А на фіг. 1,2,3. Фіг. 5 - Пристрій для фізіотерапії, виконання шару електропровідного матеріалу, в якому розміщені головки голок, у вигляді двох ізольованих ділянок. Фіг. 6 - Пристрій для фізіотерапії, вид Б на фіг. 5. Фіг. 7 - Пристрій для фізіотерапії, виконання шару магнітного матеріалу у вигляді декількох ізольованих пластин з магнітного матеріалу. Фіг. 8 - Пристрій для фізіотерапії, вид В на фіг. 7. 3 UA 103079 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 9-10 - Пристрій для фізіотерапії, виконання засобів підключення шару електропровідного матеріалу, в якому розміщені головки голок, у вигляді штекера. Фіг. 11 - Пристрій для фізіотерапії, виконання засобів підключення шару електропровідного матеріалу, в якому розміщені головки голок, у вигляді штекера з електричними провідниками, розміщеними в об'ємі електропровідного шару. Фіг. 12 - Пристрій для фізіотерапії, вид Г на фіг. 11. Фіг. 13 - Пристрій для фізіотерапії, виконання засобів підключення шару електропровідного матеріалу, в якому розміщені головки голок, у вигляді втулок з можливістю їх розміщення на виступаючих частинах голок. Фіг. 14 - Пристрій для фізіотерапії, схема використання пристрою, в якому електропровідний шар з головками голок не розділений на окремі ізольовані ділянки. Фіг. 15 - Пристрій для фізіотерапії, розріз Д-Д на фіг. 14. Фіг. 16 - Пристрій для фізіотерапії, схема використання пристрою, в якому електропровідний шар з головками голок розділений на окремі ізольовані ділянки. Фіг. 17 - Пристрій для фізіотерапії, розріз Е-Е на фіг. 16. Фіг. 18 - Пристрій для фізіотерапії, схема використання пристрою, в якому електропровідний шар з головками голок використовують також і в якості нагрівального елементу. Пристрій для фізіотерапії містить основу 1, яка виконана з декількох з'єднаних між собою шарів еластичних матеріалів, і металеві голки 2, головки яких 3 закріплені в основі 1, а вістря 4 виступають над основою 1. На робочій поверхні основи 1 виконані випуклості 5, які розміщені рівномірно по робочій поверхні основи 1, наприклад, в вузлах пересікання паралельних подовжніх та паралельних поперечних ліній. Голки 2 проходять через випуклості 5. Голки 2 виконані у вигляді цвяхів, що мають загострені кінці (вістря) 4 і головки 3. Голки 2 виготовлені з металів або їх сплавів, які мають різний електрохімічний потенціал, наприклад, з залізо утримуючих сплавів (переважно неіржавіючої сталі), міді і її сплавів, алюмінію і його сплавів, цинку і цинк утримуючих сплавів, але можуть бути виготовлені з інших металів, наприклад благородних і рідкоземельних металів, у тому числі і біметалічними. Голки 2 встановлені так, що має місце чергування голок 2 або груп голок 2, виготовлених з металів або сплавів, що мають різні електрохімічні потенціали. Комбінація металів, що найбільш часто зустрічається - це голки 2 з міді або сплавів міді і голки 2 з залізоутримуючих сплавів. Пристрій може мати різне виконання в межах суті корисної моделі. Так, основа 1 може містити шар 6, що виконаний з електропровідного матеріалу із засобами 7 його підключення до джерела електричної напруги, в якому розміщені головки 3 голок 2, і шар 8, що виконаний з магнітного матеріалу (фіг. 1). Таке виконання забезпечує вплив на зону фізіотерапії механічним, електричним та магнітним факторами. При відключенні електропровідного шару 6 від джерела електричної напруги на зону фізіотерапії діють тільки механічний та магнітний фактори. Інтенсивність механічного фактора визначається силою притиснення робочої частини пристрою (вістря 4 голок 2) до тіла пацієнта. Інтенсивність електричного фактора визначається величиною та формою електричної напруги, що підводиться до електропровідного шару 6. Інтенсивність магнітного фактора визначається характеристиками магнітного матеріалу. Основа 1 може містити шар 6, що виконаний з електропровідного матеріалу із засобами 7 його підключення до джерела електричної напруги, в якому розміщені головки 3 голок 2, і шар 9, що виконаний з електропровідного матеріалу у вигляді електронагрівального елементу із засобами 10 його підключення до джерела живлення (фіг. 2). Таке виконання забезпечує вплив на зону фізіотерапії механічним, електричним та тепловим факторами. При відключенні електропровідного шару 6 від джерела електричної напруги на зону фізіотерапії діють тільки механічний та тепловий фактори. Інтенсивність теплового фактора визначається електричною потужністю, що підводиться до електропровідного шару 9. При відключенні шарів 6, 9 від джерела електричної напруги на зону фізіотерапії діють тільки механічний фактор. Основа 1 може містити шар 6, що виконаний з електропровідного матеріалу із засобами 7 його підключення до джерела електричної напруги, в якому розміщені головки 3 голок 2, шар 8, що виконаний з магнітного матеріалу, і шар 9, що виконаний з електропровідного матеріалу у вигляді електронагрівального елемента із засобами 10 його підключення до джерела живлення (фіг. 3). Таке виконання забезпечує вплив на зону фізіотерапії механічним, електричним, магнітним та тепловим факторами. При відключенні електропровідних шарів 6, 9 від джерел електричної напруги на зону фізіотерапії діють тільки механічний та магнітний фактори. При підключенні 4 UA 103079 U 5 10 15 20 25 30 35 40 45 50 55 60 електропровідного шару 6 до джерела електричної напруги на зону фізіотерапії діють механічний, електричний та магнітний фактори. При підключенні електропровідного шару 9 до джерела електричної напруги на зону фізіотерапії діють механічний та тепловий фактори. При підключенні електропровідних шарів 6, 9 до джерел електричної напруги на зону фізіотерапії діють механічний, електричний, магнітний та тепловий фактори. При любому виконанні пристрою шар 6 електропровідного матеріалу, в якому розміщені головки 3 голок 2, може бути виконаний у вигляді, щонайменше, двох ізольованих ділянок 11, кожна з яких з'єднана із засобами 7 підключення до джерела електричної напруги (фіг. 5, 6). При будь-якому виконанні пристрою шар 8 з магнітного матеріалу може бути виконаний у вигляді декількох ізольованих пластин 12 з магнітного матеріалу (фіг. 7, 8). Засоби 7 підключення шару 6 електропровідного матеріалу, в якому розміщені головки 3 голок 2, до джерела електричної напруги можуть бути виконані у вигляді штекера, один електрод якого закріплений в основі 1 і з'єднаний з електропровідним шаром 6, а другий електрод виконаний роз'ємним з можливістю з'єднаний з джерелом електричної напруги. На фіг. 9 показаний штекер, що виконаний у вигляді штиря 13, з'єднаного з електропровідним шаром 6 і виступаючого за межі основи 1, і втулки 14, виконаної з можливістю надягання на виступаючу частину штиря 13, і з'єднання з джерелом електричної напруги. На фіг. 10 показаний штекер, що виконаний у вигляді втулки 15, з'єднаної з електропровідним шаром 6 і штиря 16, виконаного з можливістю його установки в отворі втулки 15 і з'єднання з джерелом електричної напруги. Штир 13, втулка 15 можуть бути з'єднані з однією з голок 2 для надійної їх фіксації в основі 1. Електрод штекера, який з'єднаний з електропровідним шаром 6 (штир 13, чи втулка 15), може бути виконаний з електричними провідниками 17, розміщеними в об'ємі електропровідного шару 6 (фіг. 11, 12). Засоби 7 підключення шару 6 електропровідного матеріалу, в якому розміщені головки 3 голок 2, до джерела електричної напруги можуть бути виконані у вигляді втулок 18, що виконані з можливістю надягання на виступаючі частини голок 2 та з'єднання з джерелом електричної напруги (фіг. 13). Пристрій використовують наступним чином. На фіг. 14, 15 показано приклад використання пристрою, основа 1 якого включає шар 6, що виконаний з електропровідного матеріалу із засобами 7 його підключення до джерела електричної напруги, в якому розміщені головки 3 голок 2, шар 8, що виконаний з магнітного матеріалу, і шар 9, що виконаний з електропровідного матеріалу у вигляді електронагрівального елемента із засобами 10 його підключення до джерела живлення. Два пристрої накладають на зону фізіотерапії, притискуючи робочі частини пристроїв (вістря 4 голок 2) до тіла пацієнта. Шари 6, що виконані з електропровідного матеріалу, в яких розміщені головки 3 голок 2, через засоби 7 підключають до джерела електричної напруги G. Форма та величина напруги може бути різною - постійна напруга, перемінна напруга чи імпульсна напруга. Шари 9, що виконані з електропровідного матеріалу у вигляді електронагрівальних елементів, через засоби 10 підключають до джерел живлення U. Зазначена схема використання пристрою забезпечує комбінований вплив на зону фізіотерапії: механічним, електричним, магнітним та тепловим факторами. Величина механічного впливу визначається силою притискання робочих частин пристроїв (вістря 4 голок 2) до тіла пацієнта. Величина електричного впливу визначається формою та величиною напруги, що підводиться до електропровідних шарів 6 від джерела електричної напруги G. Величина магнітного впливу визначається характеристиками матеріалу, з якого виготовлені магнітні шари 8. Величина теплового впливу визначається потужністю електричної енергії, що підводиться до шарів 9. Величини механічного, електричного, магнітного та теплового впливів на зону фізіотерапії вибирають в залежності від задач (цілей) фізіотерапії. При відключенні шару 9 від джерел живлення U на зону фізіотерапії діють механічний, електричний та магнітний фактори. При відключенні шару 9 від джерел живлення U та відключенні шару 6 від джерела електричної напруги G на зону фізіотерапії діють тільки механічний та магнітний фактори. На фіг. 16, 17 показано приклад використання пристрою, основа 1 якого включає шар з електропровідного матеріалу, що виконаний вигляді двох ізольованих ділянок 11, в яких розміщені головки 3 голок 2. Кожна ділянка 11 має засоби 7 підключення до джерела електричної напруги. Пристрій також включає шар 8, що виконаний з магнітного матеріалу, і шар 9, що виконаний з електропровідного матеріалу у вигляді електронагрівального елемента із засобами 10 його підключення до джерела живлення U. Пристрій накладають на зону фізіотерапії, притискуючи робочу частину пристрою (вістря 4 голок 2) до тіла пацієнта. Ділянки 11 електропровідного матеріалу, в яких розміщені головки 3 5 UA 103079 U 5 10 голок 2, через засоби 7 підключають до джерела електричної напруги G. Шар 9 через засоби 10 підключають до джерела живлення U. Зазначена схема використання пристрою забезпечує можливість комплексного впливу на зону фізіотерапії: механічним, електричним, магнітним та тепловим факторами, а також окремими комбінаціями зазначених факторів. Особливістю пристрою, який показаний на фіг. 18, є використання електропровідного шару 6, в якому розміщені головки 3 голок 2, також і як електронагрівальний елемент. Окремий шар електропровідний шар (шар 9), що виконаний у вигляді електронагрівального елемента, в такій конструкції відсутній. Рішення, що заявляється, дозволяє простими технічними засобами збільшити інтенсивність впливу фізичними факторами (механічним, електричним, магнітним, тепловим) на зону фізіотерапії, регулювати інтенсивність впливу в широких межах. Пристрій є багатофункціональним, так як забезпечує можливість комплексного впливу зазначеними факторами, або окремими факторами, або різними комбінаціями фізичних факторів. Пристрій характеризується простотою конструкції та технологічністю виготовлення. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Пристрій для фізіотерапії, який містить основу, що виконана з декількох шарів еластичного матеріалу, і голки, що виконані із металів з різними електрохімічними потенціалами, головки яких закріплені в основі, а вістря виступають над основою, який відрізняється тим, що основа включає шар, виконаний з електропровідного матеріалу із засобами його підключення до джерела електричної напруги, в якому розміщені головки голок, шар, виконаний з магнітного матеріалу, і/або шар, що виконаний у вигляді електронагрівального елемента із засобами його підключення до джерела живлення. 2. Пристрій за п. 1, який відрізняється тим, що шар електропровідного матеріалу, в якому розміщені головки голок, виконаний у вигляді щонайменше двох ізольованих ділянок, кожна з яких з'єднана із засобами підключення до джерела електричної напруги. 3. Пристрій за п. 1, який відрізняється тим, що шар з магнітного матеріалу виконаний у вигляді декількох ізольованих пластин з магнітного матеріалу. 4. Пристрій за п. 1, який відрізняється тим, що засоби підключення шару електропровідного матеріалу, в якому розміщені головки голок, до джерела електричної напруги виконані у вигляді штекера, один електрод якого закріплений в основі і з'єднаний з електропровідним шаром, а другий електрод виконаний роз'ємним з можливістю з'єднання з джерелом електричної напруги. 5. Пристрій за п. 4, який відрізняється тим, що електрод, що з'єднаний з електропровідним шаром, виконаний з електричним провідником, розміщеним в об'ємі електропровідного шару. 6. Пристрій за п. 1, який відрізняється тим, що засоби підключення шару електропровідного матеріалу, в якому розміщені головки голок, до джерела електричної напруги виконані у вигляді втулок з можливістю їх розміщення на виступаючих частинах голок та з'єднання з джерелом електричної напруги. 6 UA 103079 U 7 UA 103079 U 8 UA 103079 U 9 UA 103079 U 10 UA 103079 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
