Пристрій для профілактики і фізіотерапії захворювань порожнини рота й зубів

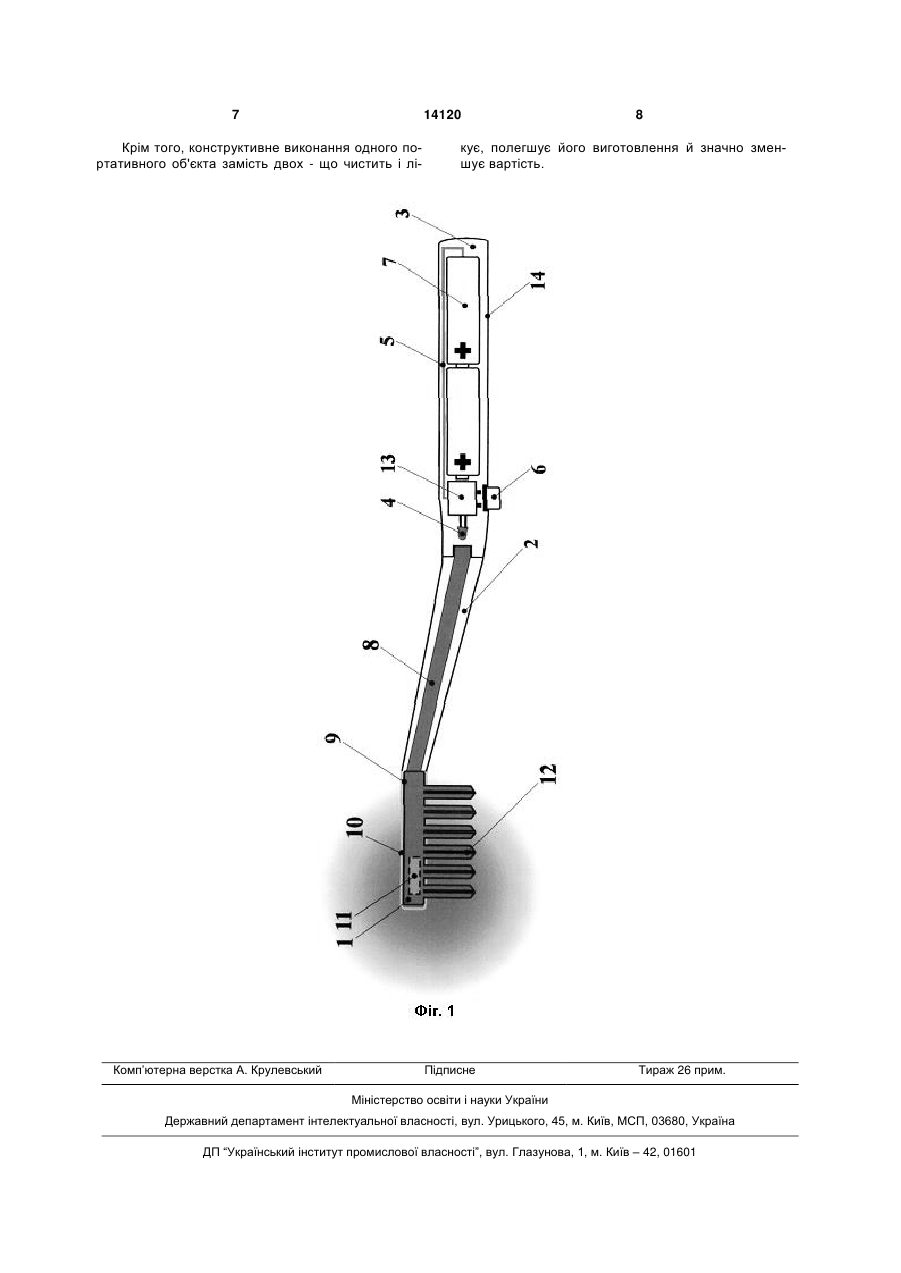

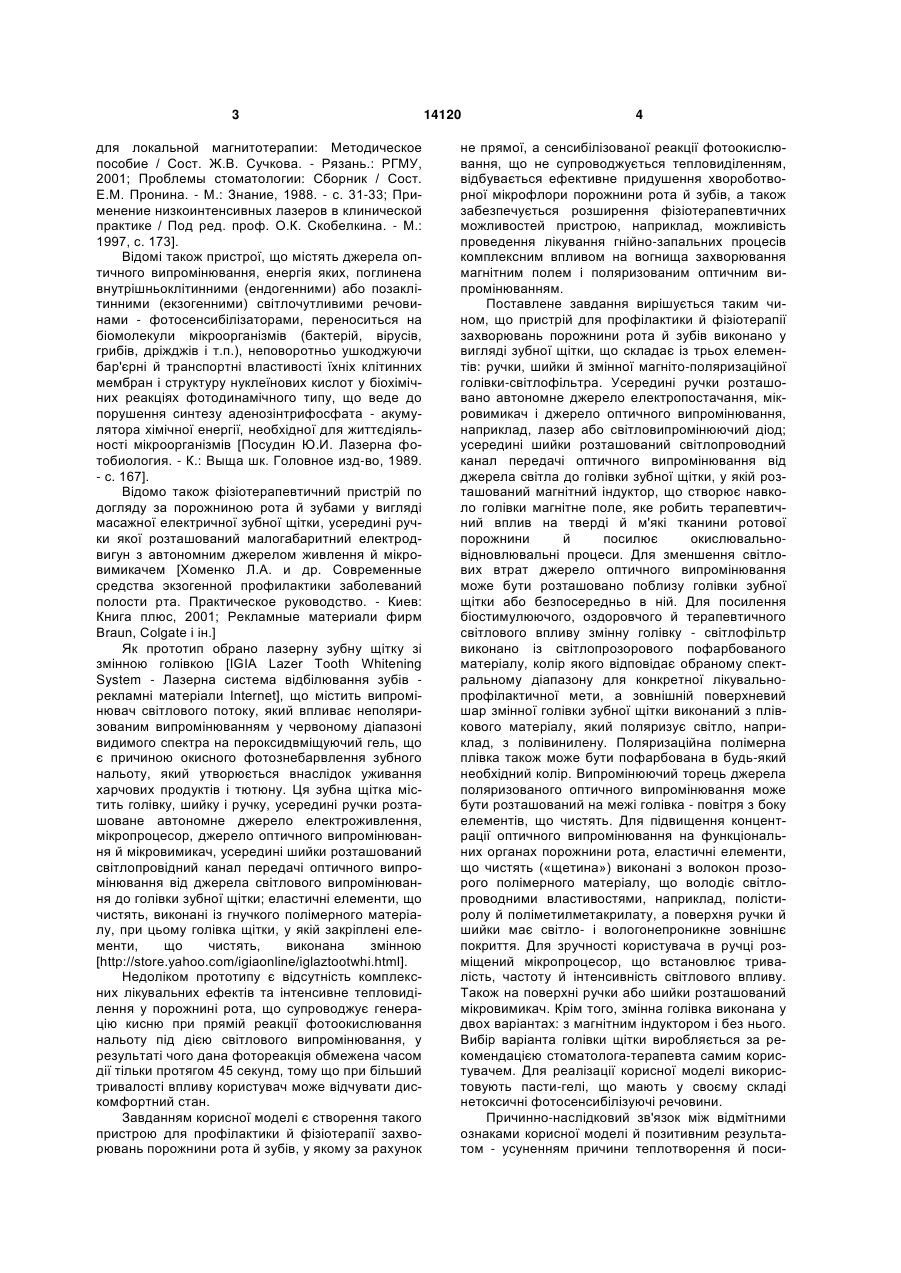

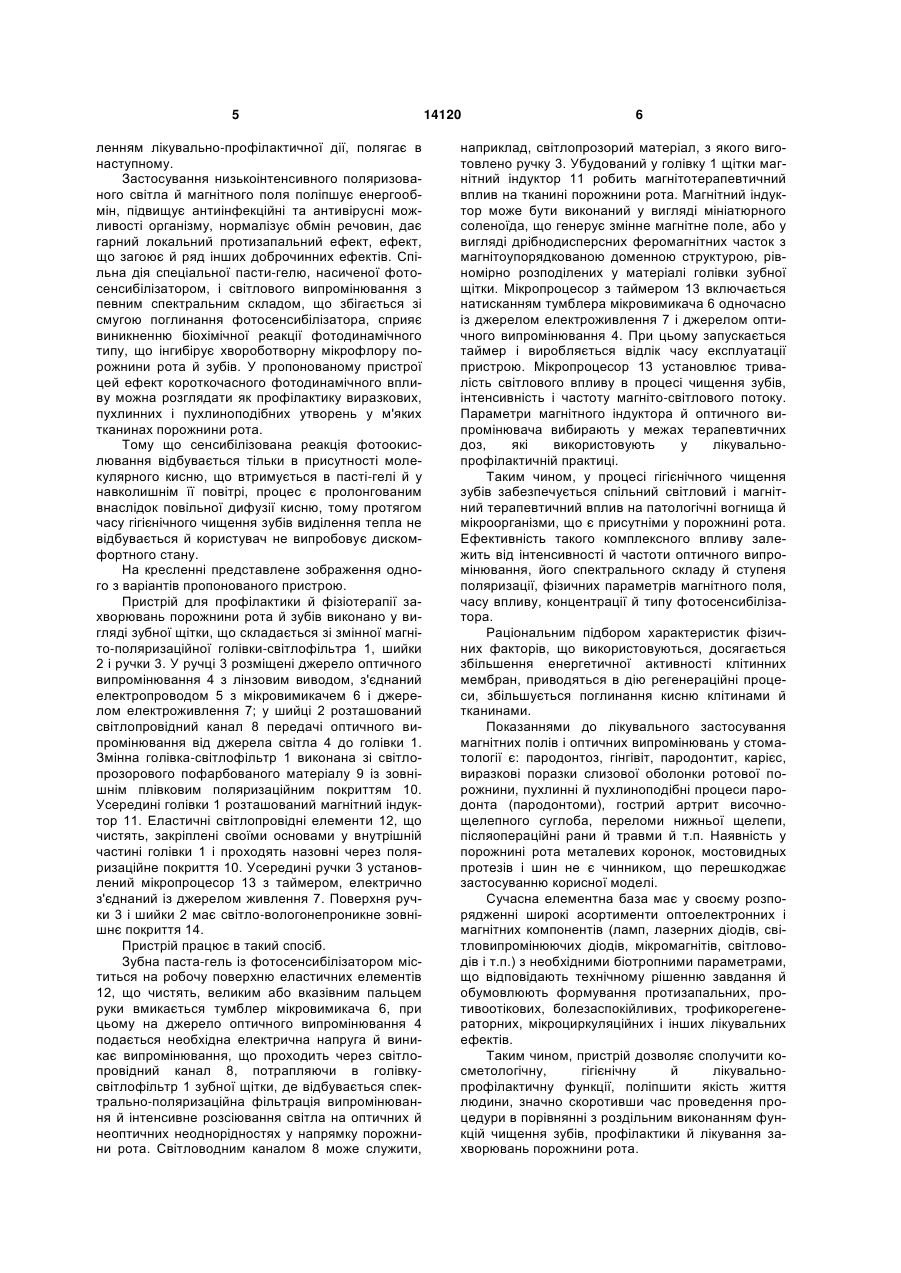

1. Пристрій для профілактики й фізіотерапії захворювань порожнини рота й зубів, який виконаний у вигляді зубної щітки, усередині ручки якої розташовано автономне джерело електроживлення, мікропроцесор, джерело оптичного випромінювання й мікровимикач, усередині шийки розташований світлопровідний канал передачі оптичного випромінювання від джерела світлового випромінювання до головки зубної щітки, еластичні елементи, що чистять, виконані із гнучкого полімерного матеріалу, при цьому головка щітки, в якій закріплені елементи, що чистять, виконана змінною, який відрізняється тим, що змінні головки, що виконують функцію поляризаційних світлофільтрів, виконані зі світлопрозорого пофарбованого матеріалу, колір якого відповідає вибраному спектральному діапазону для конкретної лікувальнопрофілактичної мети, в одній із змінних головок розташований магнітний індуктор, що створює навколо неї магнітне поле, поверхневий шар змінної головки-світлофільтра виконаний з матеріалу, що поляризує світло, еластичні елементи, що чистять («щетина») виконані із гнучких двошарових полімерних матеріалів, що мають світлопровідні властивості, поверхня ручки й шийки має світловологозахисне зовнішнє покриття. U 2 UA 1 3 для локальной магнитотерапии: Методическое пособие / Сост. Ж.В. Сучкова. - Рязань.: РГМУ, 2001; Проблемы стоматологии: Сборник / Сост. Е.М. Пронина. - М.: Знание, 1988. - с. 31-33; Применение низкоинтенсивных лазеров в клинической практике / Под ред. проф. О.К. Скобелкина. - М.: 1997, с. 173]. Відомі також пристрої, що містять джерела оптичного випромінювання, енергія яких, поглинена внутрішньоклітинними (ендогенними) або позаклітинними (екзогенними) світлочутливими речовинами - фотосенсибілізаторами, переноситься на біомолекули мікроорганізмів (бактерій, вірусів, грибів, дріжджів і т.п.), неповоротньо ушкоджуючи бар'єрні й транспортні властивості їхніх клітинних мембран і структуру нуклеїнових кислот у біохімічних реакціях фотодинамічного типу, що веде до порушення синтезу аденозінтрифосфата - акумулятора хімічної енергії, необхідної для життєдіяльності мікроорганізмів [Посудин Ю.И. Лазерна фотобиология. - К.: Выща шк. Головное изд-во, 1989. - с. 167]. Відомо також фізіотерапевтичний пристрій по догляду за порожниною рота й зубами у вигляді масажної електричної зубної щітки, усередині ручки якої розташований малогабаритний електродвигун з автономним джерелом живлення й мікровимикачем [Хоменко Л.А. и др. Современные средства экзогенной профилактики заболеваний полости рта. Практическое руководство. - Киев: Книга плюс, 2001; Рекламные материали фирм Braun, Colgate і ін.] Як прототип обрано лазерну зубну щітку зі змінною голівкою [IGIA Lazer Tooth Whitening System - Лазерна система відбілювання зубів рекламні матеріали Internet], що містить випромінювач світлового потоку, який впливає неполяризованим випромінюванням у червоному діапазоні видимого спектра на пероксидвміщуючий гель, що є причиною окисного фотознебарвлення зубного нальоту, який утворюється внаслідок уживання харчових продуктів і тютюну. Ця зубна щітка містить голівку, шийку і ручку, усередині ручки розташоване автономне джерело електроживлення, мікропроцесор, джерело оптичного випромінювання й мікровимикач, усередині шийки розташований світлопровідний канал передачі оптичного випромінювання від джерела світлового випромінювання до голівки зубної щітки; еластичні елементи, що чистять, виконані із гнучкого полімерного матеріалу, при цьому голівка щітки, у якій закріплені елементи, що чистять, виконана змінною [http://store.уahoo.com/igiaonline/iglaztootwhi.html]. Недоліком прототипу є відсутність комплексних лікувальних ефектів та інтенсивне тепловиділення у порожнині рота, що супроводжує генерацію кисню при прямій реакції фотоокислювання нальоту під дією світлового випромінювання, у результаті чого дана фотореакція обмежена часом дії тільки протягом 45 секунд, тому що при більший тривалості впливу користувач може відчувати дискомфортний стан. Завданням корисної моделі є створення такого пристрою для профілактики й фізіотерапії захворювань порожнини рота й зубів, у якому за рахунок 14120 4 не прямої, а сенсибілізованої реакції фотоокислювання, що не супроводжується тепловиділенням, відбувається ефективне придушення хвороботворної мікрофлори порожнини рота й зубів, а також забезпечується розширення фізіотерапевтичних можливостей пристрою, наприклад, можливість проведення лікування гнійно-запальних процесів комплексним впливом на вогнища захворювання магнітним полем і поляризованим оптичним випромінюванням. Поставлене завдання вирішується таким чином, що пристрій для профілактики й фізіотерапії захворювань порожнини рота й зубів виконано у вигляді зубної щітки, що складає із трьох елементів: ручки, шийки й змінної магніто-поляризаційної голівки-світлофільтра. Усередині ручки розташовано автономне джерело електропостачання, мікровимикач і джерело оптичного випромінювання, наприклад, лазер або світловипромінюючий діод; усередині шийки розташований світлопроводний канал передачі оптичного випромінювання від джерела світла до голівки зубної щітки, у якій розташований магнітний індуктор, що створює навколо голівки магнітне поле, яке робить терапевтичний вплив на тверді й м'які тканини ротової порожнини й посилює окислювальновідновлювальні процеси. Для зменшення світлових втрат джерело оптичного випромінювання може бути розташовано поблизу голівки зубної щітки або безпосередньо в ній. Для посилення біостимулюючого, оздоровчого й терапевтичного світлового впливу змінну голівку - світлофільтр виконано із світлопрозорового пофарбованого матеріалу, колір якого відповідає обраному спектральному діапазону для конкретної лікувальнопрофілактичної мети, а зовнішній поверхневий шар змінної голівки зубної щітки виконаний з плівкового матеріалу, який поляризує світло, наприклад, з полівинилену. Поляризаційна полімерна плівка також може бути пофарбована в будь-який необхідний колір. Випромінюючий торець джерела поляризованого оптичного випромінювання може бути розташований на межі голівка - повітря з боку елементів, що чистять. Для підвищення концентрації оптичного випромінювання на функціональних органах порожнини рота, еластичні елементи, що чистять («щетина») виконані з волокон прозорого полімерного матеріалу, що володіє світлопроводними властивостями, наприклад, полістиролу й поліметилметакрилату, а поверхня ручки й шийки має світло- і вологонепроникне зовнішнє покриття. Для зручності користувача в ручці розміщений мікропроцесор, що встановлює тривалість, частоту й інтенсивність світлового впливу. Також на поверхні ручки або шийки розташований мікровимикач. Крім того, змінна голівка виконана у двох варіантах: з магнітним індуктором і без нього. Вибір варіанта голівки щітки виробляється за рекомендацією стоматолога-терапевта самим користувачем. Для реалізації корисної моделі використовують пасти-гелі, що мають у своєму складі нетоксичні фотосенсибілізуючі речовини. Причинно-наслідковий зв'язок між відмітними ознаками корисної моделі й позитивним результатом - усуненням причини теплотворення й поси 5 ленням лікувально-профілактичної дії, полягає в наступному. Застосування низькоінтенсивного поляризованого світла й магнітного поля поліпшує енергообмін, підвищує антиінфекційні та антивірусні можливості організму, нормалізує обмін речовин, дає гарний локальний протизапальний ефект, ефект, що загоює й ряд інших доброчинних ефектів. Спільна дія спеціальної пасти-гелю, насиченої фотосенсибілізатором, і світлового випромінювання з певним спектральним складом, що збігається зі смугою поглинання фотосенсибілізатора, сприяє виникненню біохімічної реакції фотодинамічного типу, що інгибірує хвороботворну мікрофлору порожнини рота й зубів. У пропонованому пристрої цей ефект короткочасного фотодинамічного впливу можна розглядати як профілактику виразкових, пухлинних і пухлиноподібних утворень у м'яких тканинах порожнини рота. Тому що сенсибілізована реакція фотоокислювання відбувається тільки в присутності молекулярного кисню, що втримується в пасті-гелі й у навколишнім її повітрі, процес є пролонгованим внаслідок повільної дифузії кисню, тому протягом часу гігієнічного чищення зубів виділення тепла не відбувається й користувач не випробовує дискомфортного стану. На кресленні представлене зображення одного з варіантів пропонованого пристрою. Пристрій для профілактики й фізіотерапії захворювань порожнини рота й зубів виконано у вигляді зубної щітки, що складається зі змінної магніто-поляризаційної голівки-світлофільтра 1, шийки 2 і ручки 3. У ручці 3 розміщені джерело оптичного випромінювання 4 з лінзовим виводом, з'єднаний електропроводом 5 з мікровимикачем 6 і джерелом електроживлення 7; у шийці 2 розташований світлопровідний канал 8 передачі оптичного випромінювання від джерела світла 4 до голівки 1. Змінна голівка-світлофільтр 1 виконана зі світлопрозорового пофарбованого матеріалу 9 із зовнішнім плівковим поляризаційним покриттям 10. Усередині голівки 1 розташований магнітний індуктор 11. Еластичні світлопровідні елементи 12, що чистять, закріплені своїми основами у внутрішній частині голівки 1 і проходять назовні через поляризаційне покриття 10. Усередині ручки 3 установлений мікропроцесор 13 з таймером, електрично з'єднаний із джерелом живлення 7. Поверхня ручки 3 і шийки 2 має світло-вологонепроникне зовнішнє покриття 14. Пристрій працює в такий спосіб. Зубна паста-гель із фотосенсибілізатором міститься на робочу поверхню еластичних елементів 12, що чистять, великим або вказівним пальцем руки вмикається тумблер мікровимикача 6, при цьому на джерело оптичного випромінювання 4 подається необхідна електрична напруга й виникає випромінювання, що проходить через світлопровідний канал 8, потрапляючи в голівкусвітлофільтр 1 зубної щітки, де відбувається спектрально-поляризаційна фільтрація випромінювання й інтенсивне розсіювання світла на оптичних й неоптичних неоднорідностях у напрямку порожнини рота. Світловодним каналом 8 може служити, 14120 6 наприклад, світлопрозорий матеріал, з якого виготовлено ручку 3. Убудований у голівку 1 щітки магнітний індуктор 11 робить магнітотерапевтичний вплив на тканині порожнини рота. Магнітний індуктор може бути виконаний у вигляді мініатюрного соленоїда, що генерує змінне магнітне поле, або у вигляді дрібнодисперсних феромагнітних часток з магнітоупорядкованою доменною структурою, рівномірно розподілених у матеріалі голівки зубної щітки. Мікропроцесор з таймером 13 включається натисканням тумблера мікровимикача 6 одночасно із джерелом електроживлення 7 і джерелом оптичного випромінювання 4. При цьому запускається таймер і виробляється відлік часу експлуатації пристрою. Мікропроцесор 13 установлює тривалість світлового впливу в процесі чищення зубів, інтенсивність і частоту магніто-світлового потоку. Параметри магнітного індуктора й оптичного випромінювача вибирають у межах терапевтичних доз, які використовують у лікувальнопрофілактичній практиці. Таким чином, у процесі гігієнічного чищення зубів забезпечується спільний світловий і магнітний терапевтичний вплив на патологічні вогнища й мікроорганізми, що є присутніми у порожнині рота. Ефективність такого комплексного впливу залежить від інтенсивності й частоти оптичного випромінювання, його спектрального складу й ступеня поляризації, фізичних параметрів магнітного поля, часу впливу, концентрації й типу фотосенсибілізатора. Раціональним підбором характеристик фізичних факторів, що використовуються, досягається збільшення енергетичної активності клітинних мембран, приводяться в дію регенераційні процеси, збільшується поглинання кисню клітинами й тканинами. Показаннями до лікувального застосування магнітних полів і оптичних випромінювань у стоматології є: пародонтоз, гінгівіт, пародонтит, карієс, виразкові поразки слизової оболонки ротової порожнини, пухлинні й пухлиноподібні процеси пародонта (пародонтоми), гострий артрит височнощелепного суглоба, переломи нижньої щелепи, післяопераційні рани й травми й т.п. Наявність у порожнині рота металевих коронок, мостовидных протезів і шин не є чинником, що перешкоджає застосуванню корисної моделі. Сучасна елементна база має у своєму розпорядженні широкі асортименти оптоелектронних і магнітних компонентів (ламп, лазерних діодів, світловипромінюючих діодів, мікромагнітів, світловодів і т.п.) з необхідними біотропними параметрами, що відповідають технічному рішенню завдання й обумовлюють формування протизапальних, противоотікових, болезаспокійливих, трофикорегенераторних, мікроциркуляційних і інших лікувальних ефектів. Таким чином, пристрій дозволяє сполучити косметологічну, гігієнічну й лікувальнопрофілактичну функції, поліпшити якість життя людини, значно скоротивши час проведення процедури в порівнянні з роздільним виконанням функцій чищення зубів, профілактики й лікування захворювань порожнини рота. 7 14120 Крім того, конструктивне виконання одного портативного об'єкта замість двох - що чистить і лі Комп’ютерна верстка А. Крулевський 8 кує, полегшує його виготовлення й значно зменшує вартість. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
