1. Пристрій для профілактики й фізіотерапії дерматологічних захворювань, виконаний у вигляді засобу для гоління, що містить ручку, шийку і знімну головку з лезами, який відрізняється тим, що усередині ручки розташоване джерело оптичного випромінювання, мікропроцесор з таймером, автономне джерело електроживлення й мікровимикач, усередині шийки розташований світловодний канал передачі оптичного випромінювання від джерела світла до знімної головки, що голить, на торцевій випромінюючій поверхні світловодного каналу розташовані плівковий поляризатор, прозоре вологозахисне покриття й світлозахисна бленда (козирок), усередині шийки, безпосередньо поблизу знімної головки, або усередині знімної головки розташовано магнітний індуктор, поверхня ручки й шийки має світло і вологонепроникне зовнішнє покриття, на поверхні ручки або на шийці засобу для гоління розташований тумблер мікровимикача.

2. Пристрій за п. 1, який відрізняється тим, що як джерело оптичного випромінювання використовується лазерний діод.

3. Пристрій за п. 1, який відрізняється тим, що як джерело оптичного випромінювання використовується світловипромінюючий діод.

4. Пристрій за п. 1, який відрізняється тим, що як джерело оптичного випромінювання використовують волоконно-оптичний лазер з діодною накачкою та бреггівським резонатором.

5. Пристрій за п. 1, який відрізняється тим, що як джерело оптичного випромінювання використовують випромінювач із широким спектральним складом, а торцева випромінююча поверхня світловодного каналу додатково оснащена світлофільтром, що пропускає оптичне випромінювання в необхідному спектральному діапазоні.

6. Пристрій за п. 1, який відрізняється тим, що світловодний канал передачі оптичного випромінювання виконаний із суцільної скляної або полімерної пластини, що має оболонку з матеріалу з меншим показником заломлення для забезпечення світловодного ефекту й зменшення оптичних втрат.

7. Пристрій за п. 1 , який відрізняється тим, що світловодний канал передачі оптичного випромінювання виконаний зі скляних або полімерних світловодів зі східчастим або градієнтним розподілом показника переломлення світловедучою осереддя.

8. Пристрій за пп. 1, 6, 7, який відрізняється тим, що світловодний канал передачі оптичного випромінювання виконаний із прозорого пофарбованого матеріалу, що володіє світлофільтруючими властивостями, колір якого відповідає обраному спектральному діапазону для конкретної лікувально-профілактичної мети.

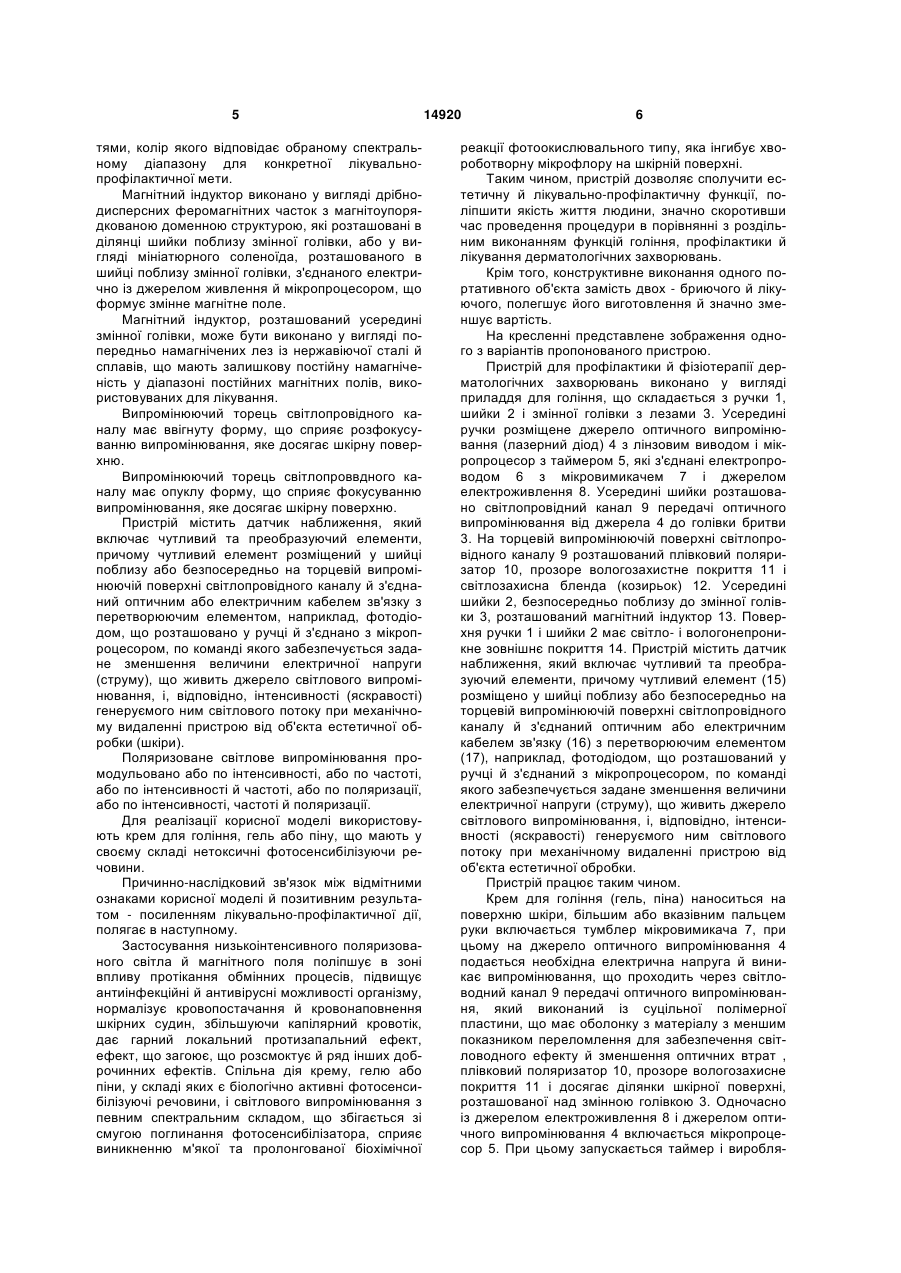

9. Пристрій за п. 1, який відрізняється тим, що магнітний індуктор виконаний у вигляді дрібнодисперсних феромагнітних часток з магнітоупорядкованою доменною структурою, які розташовані в ділянці шийки поблизу змінної головки.

10. Пристрій за п. 1 , який відрізняється тим, що магнітний індуктор виконаний у вигляді мініатюрного соленоїда, розташованого в шийці поблизу змінної головки, з'єднаного електрично із джерелом живлення й мікропроцесором, що формує змінне магнітне поле.

11. Пристрій за п. 1, який відрізняється тим, що як магнітний індуктор, розташований усередині змінної головки, використовують попередньо намагнічені леза з нержавіючої сталі й сплавів, що мають залишкову постійну намагніченість у діапазоні використовуваних для лікування постійних магнітних полів.

12. Пристрій за п. 1, який відрізняється тим, що випромінюючий торець світловодного каналу має ввігнуту форму, що сприяє розфокусуванню випромінювання, яке досягає поверхні шкіри.

13. Пристрій за п. 1, який відрізняється тим, що випромінюючий торець світловодного каналу має опуклу форму, що сприяє фокусуванню випромінювання, яке досягає поверхні шкіри.

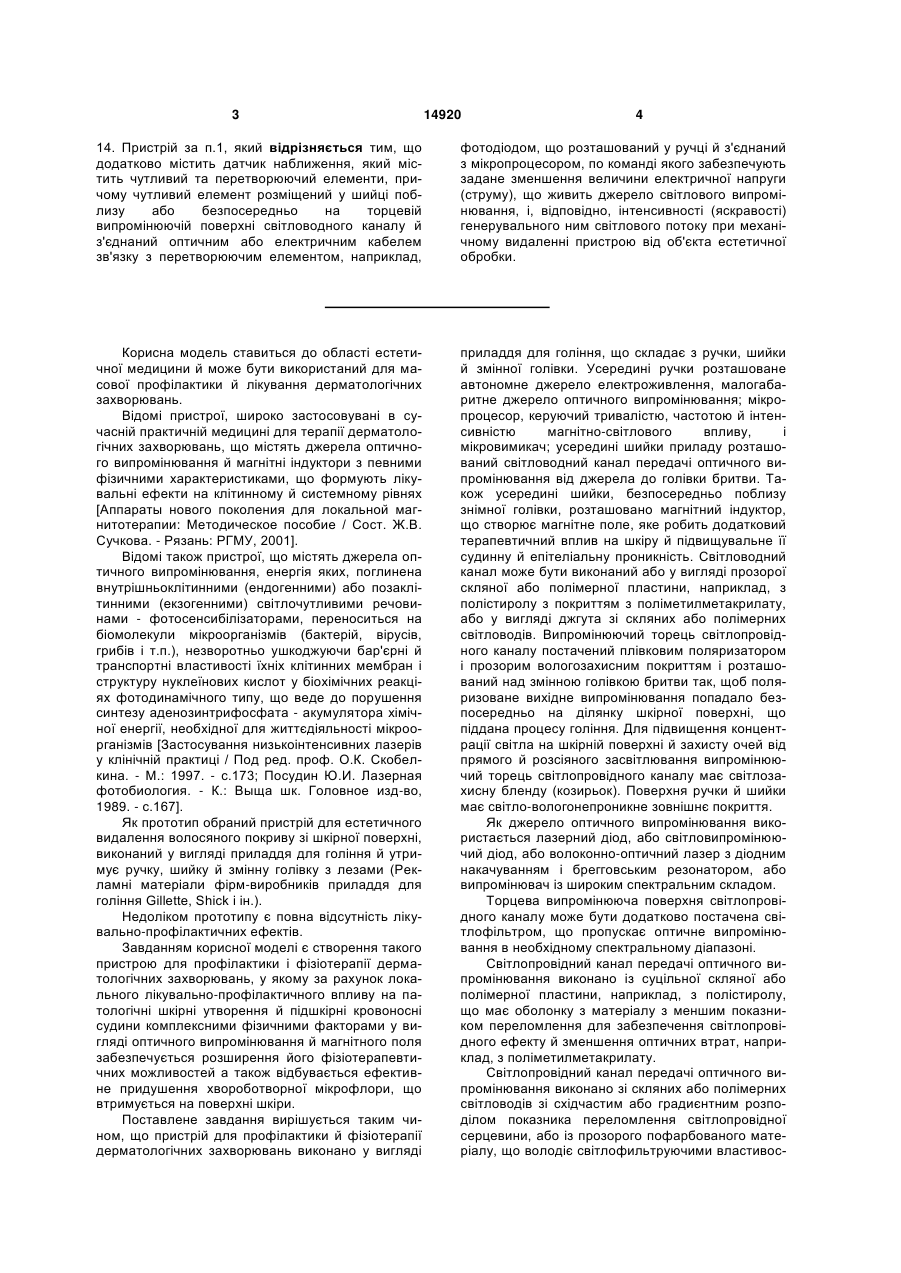

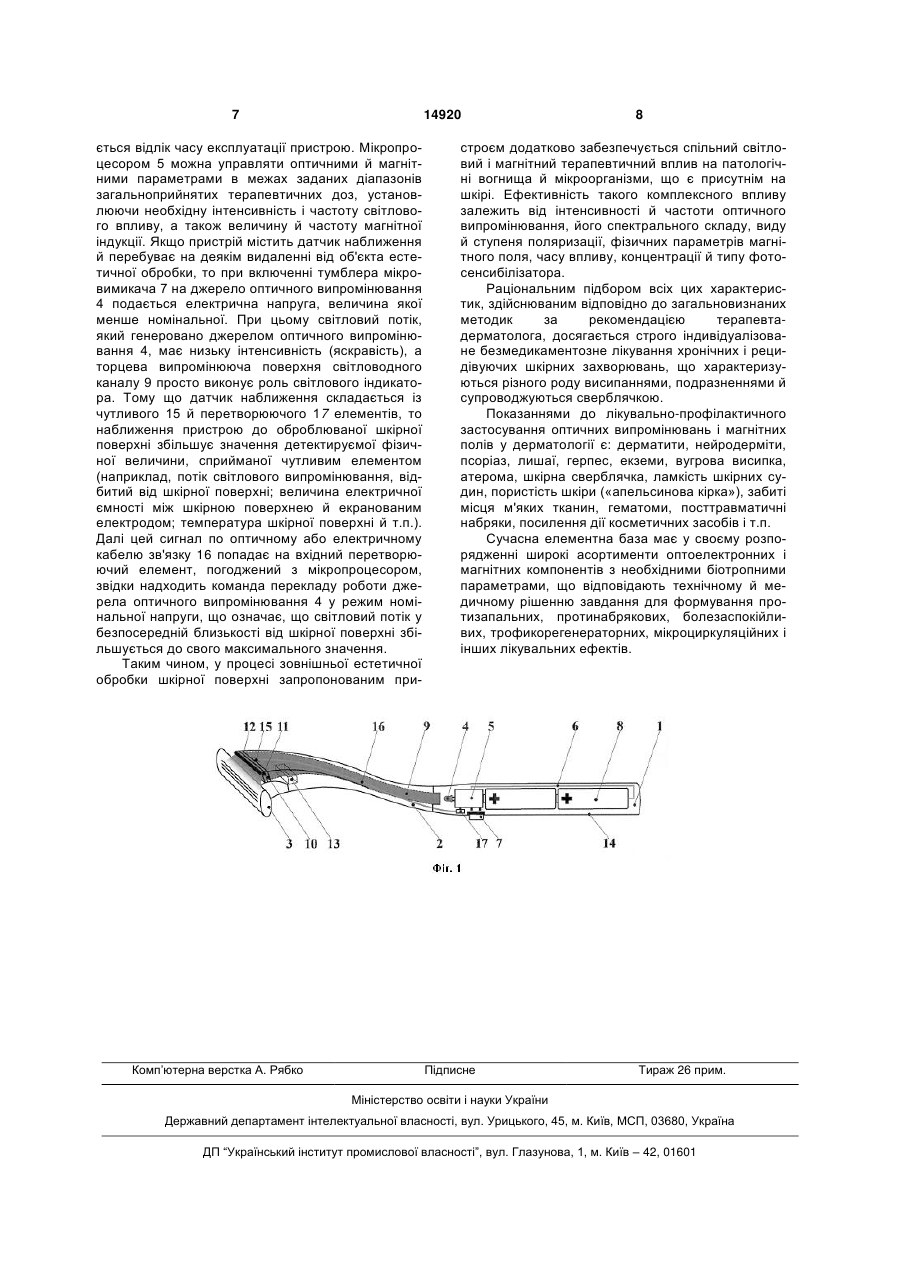

14. Пристрій за п. 1, який відрізняється тим, що додатково містить датчик наближення, який містить чутливий та перетворюючий елементи, причому чутливий елемент розміщений у шийці поблизу або безпосередньо на торцевій випромінюючій поверхні світловодного каналу й з'єднаний оптичним або електричним кабелем зв'язку з перетворюючим елементом, наприклад, фотодіодом, що розташований у ручці й з'єднаний з мікропроцесором, по команді якого забезпечують задане зменшення величини електричної напруги (струму), що живить джерело світлового випромінювання, і, відповідно, інтенсивності (яскравості) генерувального ним світлового потоку при механічному видаленні пристрою від об'єкта естетичної обробки.

Текст

1. Пристрій для профілактики й фізіотерапії дерматологічних захворювань, виконаний у вигляді засобу для гоління, що містить ручку, шийку і знімну головку з лезами, який відрізняється тим, що усередині ручки розташоване джерело оптичного випромінювання, мікропроцесор з таймером, автономне джерело електроживлення й мікровимикач, усередині шийки розташований світловодний канал передачі оптичного випромінювання від джерела світла до знімної головки, що голить, на торцевій випромінюючій поверхні світловодного каналу розташовані плівковий поляризатор, прозоре вологозахисне покриття й світлозахисна бленда (козирок), усередині шийки, безпосередньо поблизу знімної головки, або усередині знімної головки розташовано магнітний індуктор, поверхня ручки й шийки має світло і вологонепроникне зовнішнє покриття, на поверхні ручки або на шийці засобу для гоління розташований тумблер мікровимикача. 2. Пристрій за п.1, який відрізняється тим, що як джерело оптичного випромінювання використовується лазерний діод. 3. Пристрій за п.1, який відрізняється тим, що як джерело оптичного випромінювання використовується світловипромінюючий діод. 4. Пристрій за п.1, який відрізняється тим, що як джерело оптичного випромінювання використовують волоконно-оптичний лазер з діодною накачкою та бреггівським резонатором. 5. Пристрій за п.1, який відрізняється тим, що як джерело оптичного випромінювання використовують випромінювач із широким спектральним складом, а торцева випромінююча поверхня світловодного каналу додатково оснащена світлофільтром, 2 (19) 1 3 14920 4 14. Пристрій за п.1, який відрізняється тим, що додатково містить датчик наближення, який містить чутливий та перетворюючий елементи, причому чутливий елемент розміщений у шийці поблизу або безпосередньо на торцевій випромінюючій поверхні світловодного каналу й з'єднаний оптичним або електричним кабелем зв'язку з перетворюючим елементом, наприклад, фотодіодом, що розташований у ручці й з'єднаний з мікропроцесором, по команді якого забезпечують задане зменшення величини електричної напруги (струму), що живить джерело світлового випромінювання, і, відповідно, інтенсивності (яскравості) генерувального ним світлового потоку при механічному видаленні пристрою від об'єкта естетичної обробки. Корисна модель ставиться до області естетичної медицини й може бути використаний для масової профілактики й лікування дерматологічних захворювань. Відомі пристрої, широко застосовувані в сучасній практичній медицині для терапії дерматологічних захворювань, що містять джерела оптичного випромінювання й магнітні індуктори з певними фізичними характеристиками, що формують лікувальні ефекти на клітинному й системному рівнях [Аппараты нового поколения для локальной магнитотерапии: Методическое пособие / Сост. Ж.В. Сучкова. - Рязань: РГМУ, 2001]. Відомі також пристрої, що містять джерела оптичного випромінювання, енергія яких, поглинена внутрішньоклітинними (ендогенними) або позаклітинними (екзогенними) світлочутливими речовинами - фотосенсибілізаторами, переноситься на біомолекули мікроорганізмів (бактерій, вірусів, грибів і т.п.), незворотньо ушкоджуючи бар'єрні й транспортні властивості їхніх клітинних мембран і структуру нуклеїнових кислот у біохімічних реакціях фотодинамічного типу, що веде до порушення синтезу аденозинтрифосфата - акумулятора хімічної енергії, необхідної для життєдіяльності мікроорганізмів [Застосування низькоінтенсивних лазерів у клінічній практиці / Под ред. проф. О.К. Скобелкина. - М.: 1997. - с.173; Посудин Ю.И. Лазерная фотобиология. - К.: Выща шк. Головное изд-во, 1989. - с.167]. Як прототип обраний пристрій для естетичного видалення волосяного покриву зі шкірної поверхні, виконаний у вигляді приладдя для гоління й утримує ручку, шийку й змінну голівку з лезами (Рекламні матеріали фірм-виробників приладдя для гоління Gillette, Shick і ін.). Недоліком прототипу є повна відсутність лікувально-профілактичних ефектів. Завданням корисної моделі є створення такого пристрою для профілактики і фізіотерапії дерматологічних захворювань, у якому за рахунок локального лікувально-профілактичного впливу на патологічні шкірні утворення й підшкірні кровоносні судини комплексними фізичними факторами у вигляді оптичного випромінювання й магнітного поля забезпечується розширення його фізіотерапевтичних можливостей а також відбувається ефективне придушення хвороботворної мікрофлори, що втримується на поверхні шкіри. Поставлене завдання вирішується таким чином, що пристрій для профілактики й фізіотерапії дерматологічних захворювань виконано у вигляді приладдя для гоління, що складає з ручки, шийки й змінної голівки. Усередині ручки розташоване автономне джерело електроживлення, малогабаритне джерело оптичного випромінювання; мікропроцесор, керуючий тривалістю, частотою й інтенсивністю магнітно-світлового впливу, і мікровимикач; усередині шийки приладу розташований світловодний канал передачі оптичного випромінювання від джерела до голівки бритви. Також усередині шийки, безпосередньо поблизу знімної голівки, розташовано магнітний індуктор, що створює магнітне поле, яке робить додатковий терапевтичний вплив на шкіру й підвищувальне її судинну й епітеліальну проникність. Світловодний канал може бути виконаний або у вигляді прозорої скляної або полімерної пластини, наприклад, з полістиролу з покриттям з поліметилметакрилату, або у вигляді джгута зі скляних або полімерних світловодів. Випромінюючий торець світлопровідного каналу постачений плівковим поляризатором і прозорим вологозахисним покриттям і розташований над змінною голівкою бритви так, щоб поляризоване вихідне випромінювання попадало безпосередньо на ділянку шкірної поверхні, що піддана процесу гоління. Для підвищення концентрації світла на шкірній поверхні й захисту очей від прямого й розсіяного засвітлювання випромінюючий торець світлопровідного каналу має світлозахисну бленду (козирьок). Поверхня ручки й шийки має світло-вологонепроникне зовнішнє покриття. Як джерело оптичного випромінювання використається лазерний діод, або світловипромінюючий діод, або волоконно-оптичний лазер з діодним накачуванням і брегговським резонатором, або випромінювач із широким спектральним складом. Торцева випромінююча поверхня світлопровідного каналу може бути додатково постачена світлофільтром, що пропускає оптичне випромінювання в необхідному спектральному діапазоні. Світлопровідний канал передачі оптичного випромінювання виконано із суцільної скляної або полімерної пластини, наприклад, з полістиролу, що має оболонку з матеріалу з меншим показником переломлення для забезпечення світлопровідного ефекту й зменшення оптичних втрат, наприклад, з поліметилметакрилату. Світлопровідний канал передачі оптичного випромінювання виконано зі скляних або полімерних світловодів зі східчастим або градиєнтним розподілом показника переломлення світлопровідної серцевини, або із прозорого пофарбованого матеріалу, що володіє світлофильтруючими властивос 5 тями, колір якого відповідає обраному спектральному діапазону для конкретної лікувальнопрофілактичної мети. Магнітний індуктор виконано у вигляді дрібнодисперсних феромагнітних часток з магнітоупорядкованою доменною структурою, які розташовані в ділянці шийки поблизу змінної голівки, або у вигляді мініатюрного соленоїда, розташованого в шийці поблизу змінної голівки, з'єднаного електрично із джерелом живлення й мікропроцесором, що формує змінне магнітне поле. Магнітний індуктор, розташований усередині змінної голівки, може бути виконано у вигляді попередньо намагнічених лез із нержавіючої сталі й сплавів, що мають залишкову постійну намагніченість у діапазоні постійних магнітних полів, використовуваних для лікування. Випромінюючий торець світлопровідного каналу має ввігнуту форму, що сприяє розфокусуванню випромінювання, яке досягає шкірну поверхню. Випромінюючий торець світлопроввдного каналу має опуклу форму, що сприяє фокусуванню випромінювання, яке досягає шкірну поверхню. Пристрій містить датчик наближення, який включає чутливий та преобразуючий елементи, причому чутливий елемент розміщений у шийці поблизу або безпосередньо на торцевій випромінюючій поверхні світлопровідного каналу й з'єднаний оптичним або електричним кабелем зв'язку з перетворюючим елементом, наприклад, фотодіодом, що розташовано у ручці й з'єднано з мікропроцесором, по команді якого забезпечується задане зменшення величини електричної напруги (струму), що живить джерело світлового випромінювання, і, відповідно, інтенсивності (яскравості) генеруємого ним світлового потоку при механічному видаленні пристрою від об'єкта естетичної обробки (шкіри). Поляризоване світлове випромінювання промодульовано або по інтенсивності, або по частоті, або по інтенсивності й частоті, або по поляризації, або по інтенсивності, частоті й поляризації. Для реалізації корисної моделі використовують крем для гоління, гель або піну, що мають у своєму складі нетоксичні фотосенсибілізуючи речовини. Причинно-наслідковий зв'язок між відмітними ознаками корисної моделі й позитивним результатом - посиленням лікувально-профілактичної дії, полягає в наступному. Застосування низькоінтенсивного поляризованого світла й магнітного поля поліпшує в зоні впливу протікання обмінних процесів, підвищує антиінфекційні й антивірусні можливості організму, нормалізує кровопостачання й кровонаповнення шкірних судин, збільшуючи капілярний кровотік, дає гарний локальний протизапальний ефект, ефект, що загоює, що розсмоктує й ряд інших доброчинних ефектів. Спільна дія крему, гелю або піни, у складі яких є біологічно активні фотосенсибілізуючі речовини, і світлового випромінювання з певним спектральним складом, що збігається зі смугою поглинання фотосенсибілізатора, сприяє виникненню м'якої та пролонгованої біохімічної 14920 6 реакції фотоокислювального типу, яка інгибує хвороботворну мікрофлору на шкірній поверхні. Таким чином, пристрій дозволяє сполучити естетичну й лікувально-профілактичну функції, поліпшити якість життя людини, значно скоротивши час проведення процедури в порівнянні з роздільним виконанням функцій гоління, профілактики й лікування дерматологічних захворювань. Крім того, конструктивне виконання одного портативного об'єкта замість двох - бриючого й лікуючого, полегшує його виготовлення й значно зменшує вартість. На кресленні представлене зображення одного з варіантів пропонованого пристрою. Пристрій для профілактики й фізіотерапії дерматологічних захворювань виконано у вигляді приладдя для гоління, що складається з ручки 1, шийки 2 і змінної голівки з лезами 3. Усередині ручки розміщене джерело оптичного випромінювання (лазерний діод) 4 з лінзовим виводом і мікропроцесор з таймером 5, які з'єднані електропроводом 6 з мікровимикачем 7 і джерелом електроживлення 8. Усередині шийки розташовано світлопровідний канал 9 передачі оптичного випромінювання від джерела 4 до голівки бритви 3. На торцевій випромінюючій поверхні світлопровідного каналу 9 розташований плівковий поляризатор 10, прозоре вологозахистне покриття 11 і світлозахисна бленда (козирьок) 12. Усередині шийки 2, безпосередньо поблизу до змінної голівки 3, розташований магнітний індуктор 13. Поверхня ручки 1 і шийки 2 має світло- і вологонепроникне зовнішнє покриття 14. Пристрій містить датчик наближення, який включає чутливий та преобразуючий елементи, причому чутливий елемент (15) розміщено у шийці поблизу або безпосередньо на торцевій випромінюючій поверхні світлопровідного каналу й з'єднаний оптичним або електричним кабелем зв'язку (16) з перетворюючим елементом (17), наприклад, фотодіодом, що розташований у ручці й з'єднаний з мікропроцесором, по команді якого забезпечується задане зменшення величини електричної напруги (струму), що живить джерело світлового випромінювання, і, відповідно, інтенсивності (яскравості) генеруємого ним світлового потоку при механічному видаленні пристрою від об'єкта естетичної обробки. Пристрій працює таким чином. Крем для гоління (гель, піна) наноситься на поверхню шкіри, більшим або вказівним пальцем руки включається тумблер мікровимикача 7, при цьому на джерело оптичного випромінювання 4 подається необхідна електрична напруга й виникає випромінювання, що проходить через світловодний канал 9 передачі оптичного випромінювання, який виконаний із суцільної полімерної пластини, що має оболонку з матеріалу з меншим показником переломлення для забезпечення світловодного ефекту й зменшення оптичних втрат , плівковий поляризатор 10, прозоре вологозахисне покриття 11 і досягає ділянки шкірної поверхні, розташованої над змінною голівкою 3. Одночасно із джерелом електроживлення 8 і джерелом оптичного випромінювання 4 включається мікропроцесор 5. При цьому запускається таймер і виробля 7 14920 ється відлік часу експлуатації пристрою. Мікропроцесором 5 можна управляти оптичними й магнітними параметрами в межах заданих діапазонів загальноприйнятих терапевтичних доз, установлюючи необхідну інтенсивність і частоту світлового впливу, а також величину й частоту магнітної індукції. Якщо пристрій містить датчик наближення й перебуває на деякім видаленні від об'єкта естетичної обробки, то при включенні тумблера мікровимикача 7 на джерело оптичного випромінювання 4 подається електрична напруга, величина якої менше номінальної. При цьому світловий потік, який генеровано джерелом оптичного випромінювання 4, має низьку інтенсивність (яскравість), а торцева випромінююча поверхня світловодного каналу 9 просто виконує роль світлового індикатора. Тому що датчик наближення складається із чутливого 15 й перетворюючого 17 елементів, то наближення пристрою до оброблюваної шкірної поверхні збільшує значення детектируємої фізичної величини, сприйманої чутливим елементом (наприклад, потік світлового випромінювання, відбитий від шкірної поверхні; величина електричної ємності між шкірною поверхнею й екранованим електродом; температура шкірної поверхні й т.п.). Далі цей сигнал по оптичному або електричному кабелю зв'язку 16 попадає на вхідний перетворюючий елемент, погоджений з мікропроцесором, звідки надходить команда перекладу роботи джерела оптичного випромінювання 4 у режим номінальної напруги, що означає, що світловий потік у безпосередній близькості від шкірної поверхні збільшується до свого максимального значення. Таким чином, у процесі зовнішньої естетичної обробки шкірної поверхні запропонованим при Комп’ютерна верстка А. Рябко 8 строєм додатково забезпечується спільний світловий і магнітний терапевтичний вплив на патологічні вогнища й мікроорганізми, що є присутнім на шкірі. Ефективність такого комплексного впливу залежить від інтенсивності й частоти оптичного випромінювання, його спектрального складу, виду й ступеня поляризації, фізичних параметрів магнітного поля, часу впливу, концентрації й типу фотосенсибілізатора. Раціональним підбором всіх цих характеристик, здійснюваним відповідно до загальновизнаних методик за рекомендацією терапевтадерматолога, досягається строго індивідуалізоване безмедикаментозне лікування хронічних і рецидівуючих шкірних захворювань, що характеризуються різного роду висипаннями, подразненнями й супроводжуються сверблячкою. Показаннями до лікувально-профілактичного застосування оптичних випромінювань і магнітних полів у дерматології є: дерматити, нейродерміти, псоріаз, лишаї, герпес, екземи, вугрова висипка, атерома, шкірна сверблячка, ламкість шкірних судин, пористість шкіри («апельсинова кірка»), забиті місця м'яких тканин, гематоми, посттравматичні набряки, посилення дії косметичних засобів і т.п. Сучасна елементна база має у своєму розпорядженні широкі асортименти оптоелектронних і магнітних компонентів з необхідними біотропними параметрами, що відповідають технічному й медичному рішенню завдання для формування протизапальних, протинабрякових, болезаспокійливих, трофикорегенераторних, мікроциркуляційних і інших лікувальних ефектів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Unit for preventive maintenance and physiotherapy of dermatological diseases

Автори англійською

Melnykov Oleksandr Ihnatovych, Antipov Valerii Oleksandrovych

Назва патенту російською

Устройство для профилактики и физиотерапии дерматологических заболеваний

Автори російською

Мельников Александр Игнатович, Антипов Валерий Александрович

МПК / Мітки

МПК: B26B 21/00

Мітки: профілактики, фізіотерапії, пристрій, захворювань, дерматологічних
