Анкерна система опалубки для бетонної стіни

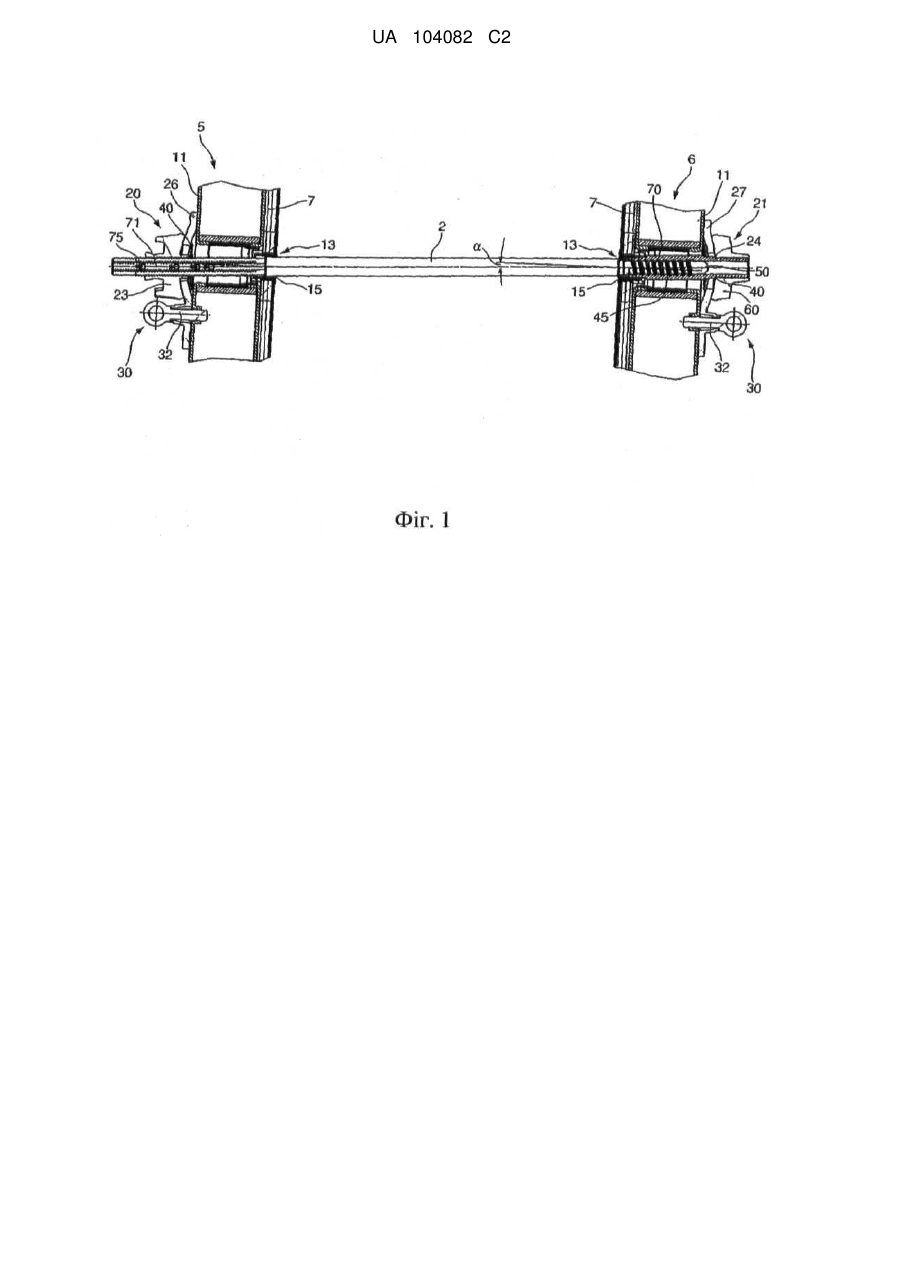

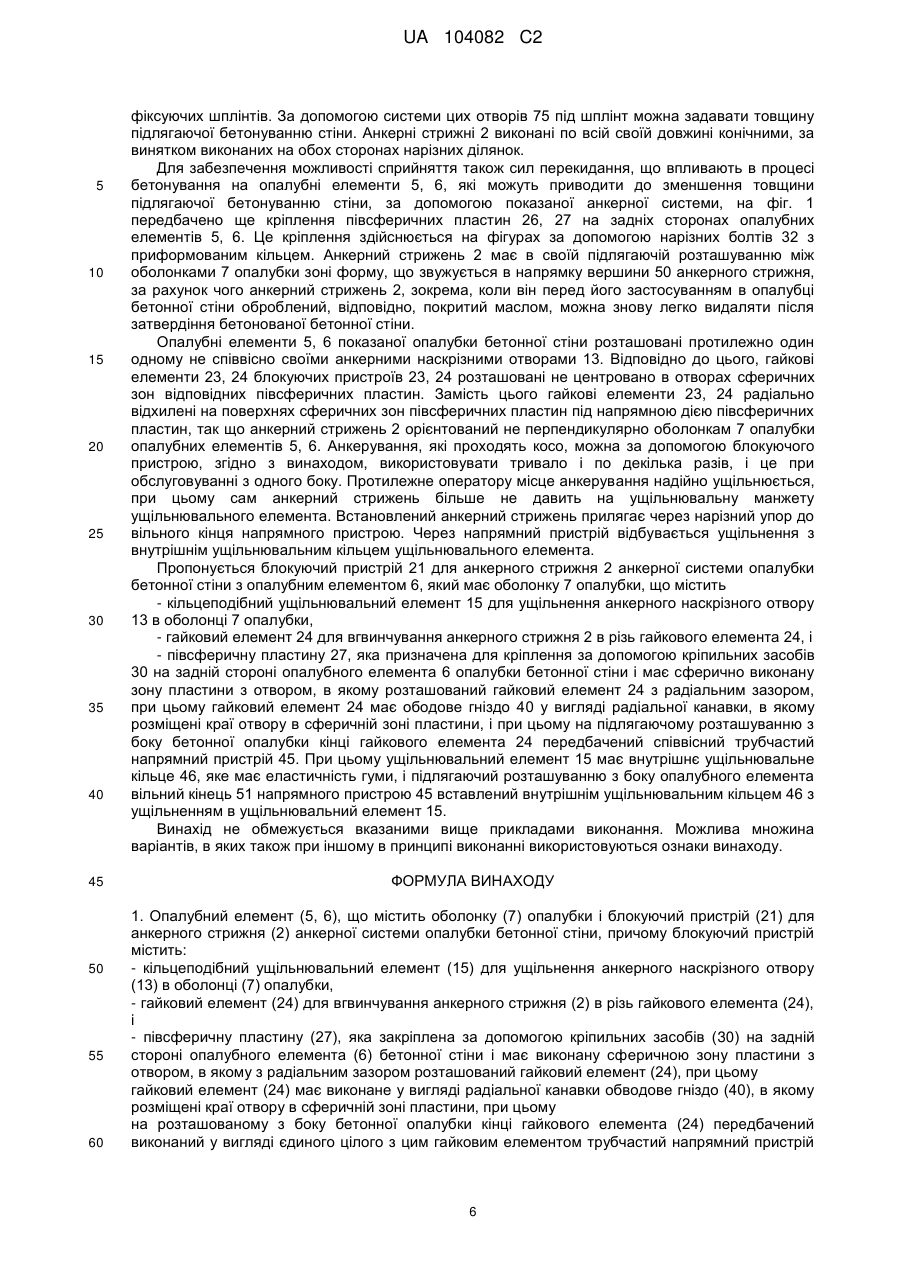

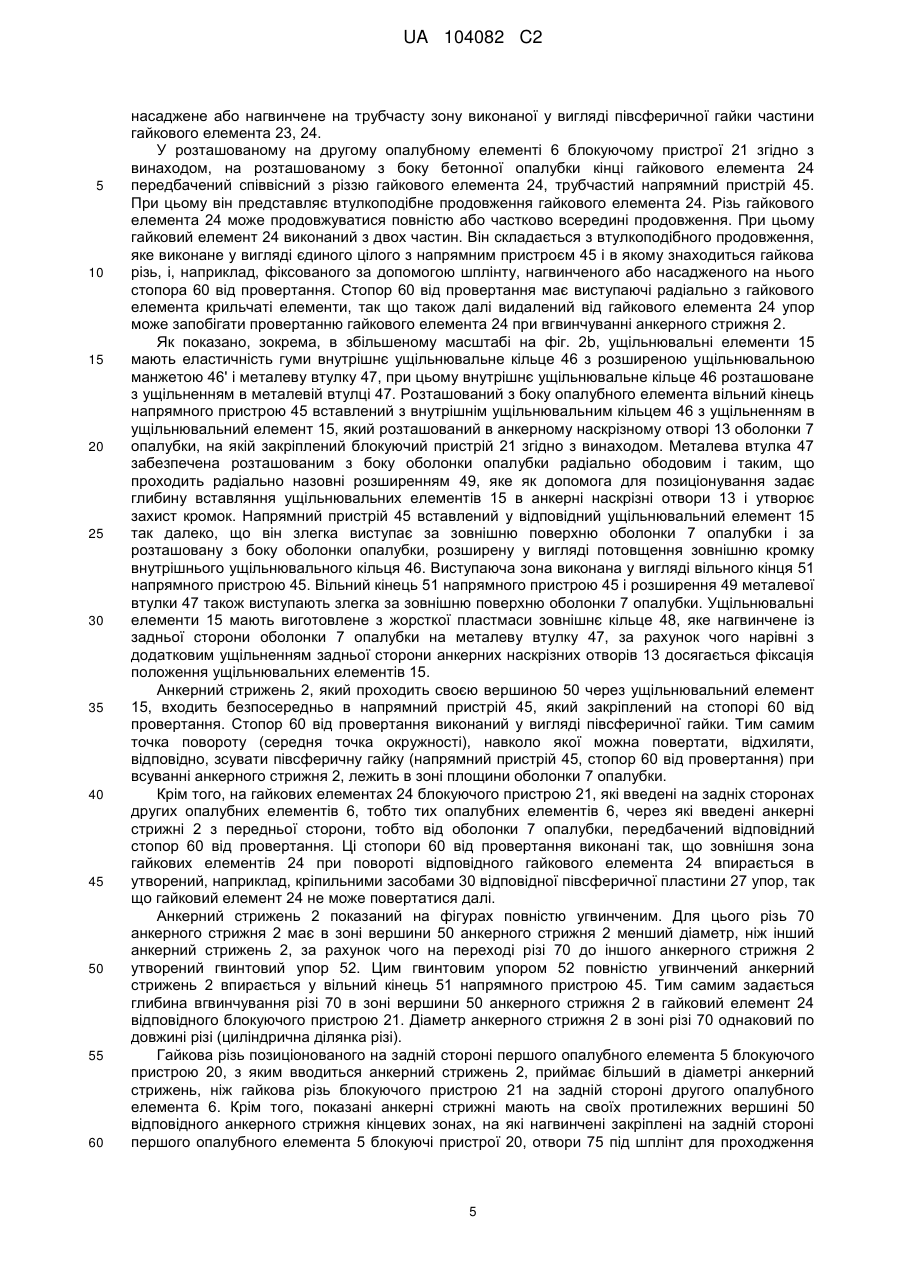

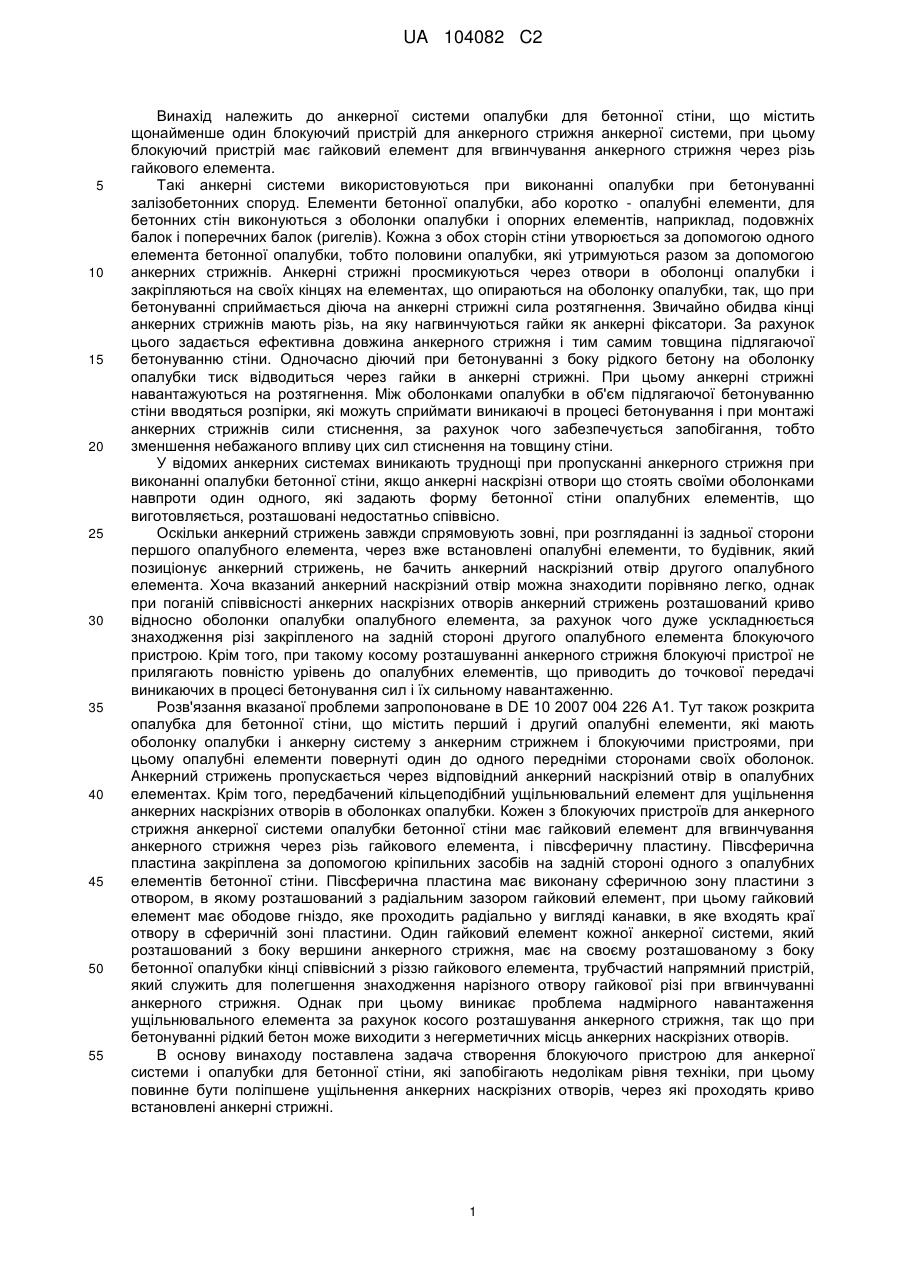

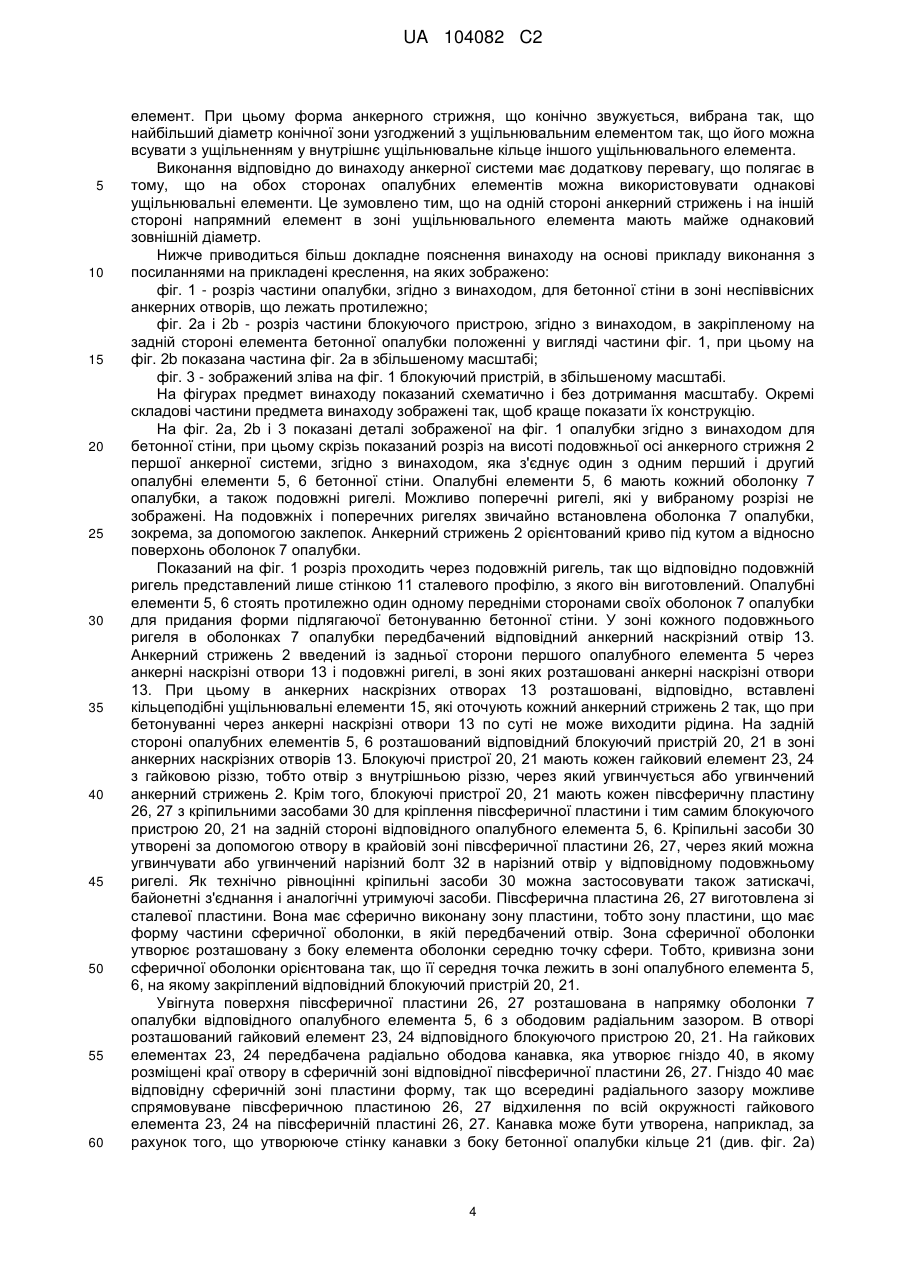

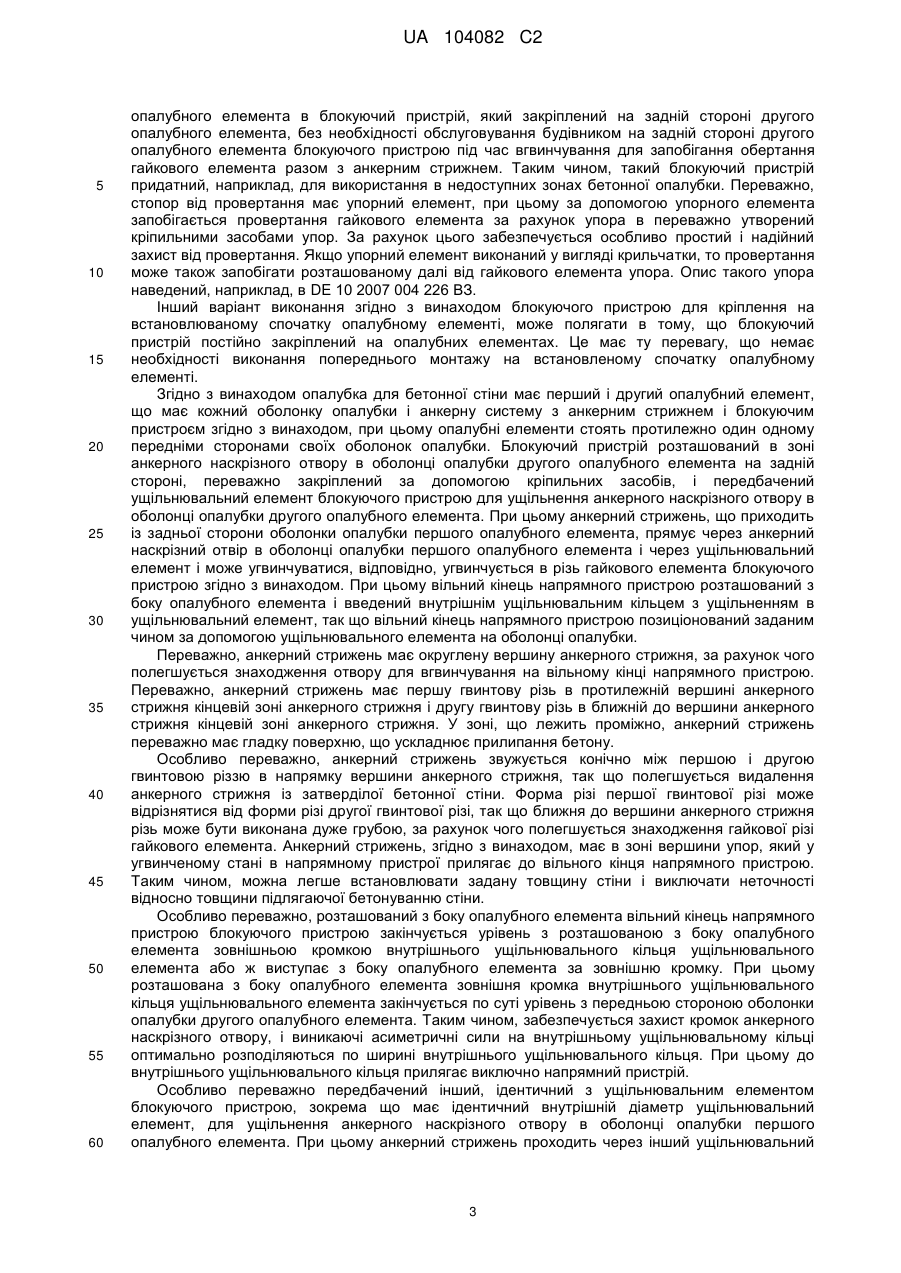

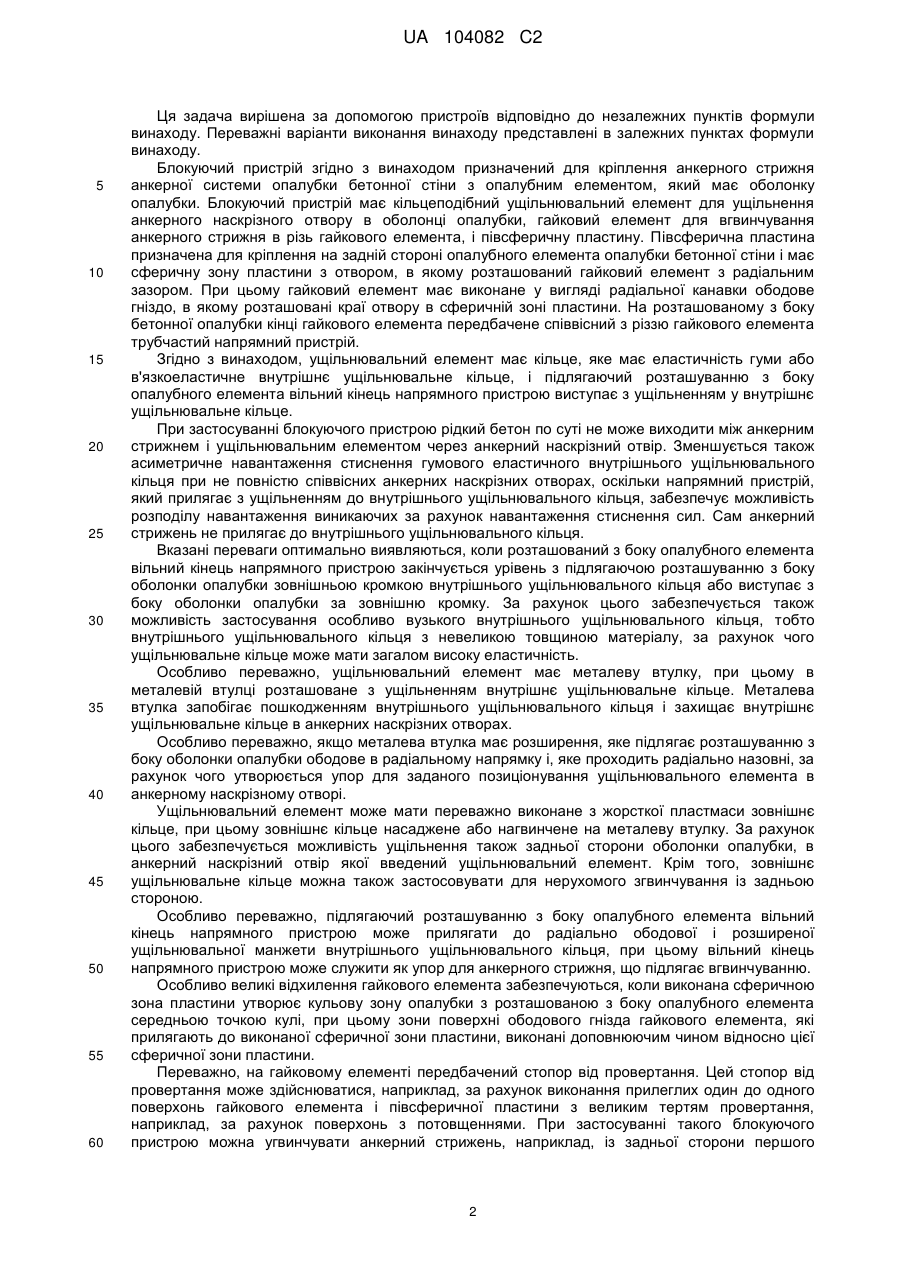

Реферат: Пропонується блокуючий пристрій 21 для анкерного стрижня 2 анкерної системи опалубки бетонної стіни з опалубним елементом 6, який має оболонку 7 опалубки, що містить кільцеподібний ущільнювальний елемент 15 для ущільнення анкерного наскрізного отвору 13 в оболонці 7 опалубки, гайковий елемент 24 для вгвинчування анкерного стрижня 2 в різь гайкового елемента 24, і півсферичну пластину 27, яка призначена для кріплення за допомогою кріпильних засобів 30 на задній стороні опалубного елемента 6 опалубки бетонної стіни і має виконану сферичною зону пластини з отвором, в якому з радіальним зазором розташований гайковий елемент 24, при цьому гайковий елемент 24 має ободове гніздо 40 у вигляді радіальної канавки, в якому розміщені краї отвору в сферичній зоні пластини, і при цьому на тому кінці гайкового елемента 24, що розташовується з боку бетонної опалубки, передбачений співвісний з ним трубчастий напрямний пристрій 45. При цьому ущільнювальний елемент 15 має внутрішнє ущільнювальне кільце 46, яке має еластичність гуми, і розташований з боку опалубного елемента вільний кінець 51 напрямного пристрою 45 виступає з ущільненням у внутрішнє ущільнювальне кільце 46. UA 104082 C2 (12) UA 104082 C2 UA 104082 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до анкерної системи опалубки для бетонної стіни, що містить щонайменше один блокуючий пристрій для анкерного стрижня анкерної системи, при цьому блокуючий пристрій має гайковий елемент для вгвинчування анкерного стрижня через різь гайкового елемента. Такі анкерні системи використовуються при виконанні опалубки при бетонуванні залізобетонних споруд. Елементи бетонної опалубки, або коротко - опалубні елементи, для бетонних стін виконуються з оболонки опалубки і опорних елементів, наприклад, подовжніх балок і поперечних балок (ригелів). Кожна з обох сторін стіни утворюється за допомогою одного елемента бетонної опалубки, тобто половини опалубки, які утримуються разом за допомогою анкерних стрижнів. Анкерні стрижні просмикуються через отвори в оболонці опалубки і закріпляються на своїх кінцях на елементах, що опираються на оболонку опалубки, так, що при бетонуванні сприймається діюча на анкерні стрижні сила розтягнення. Звичайно обидва кінці анкерних стрижнів мають різь, на яку нагвинчуються гайки як анкерні фіксатори. За рахунок цього задається ефективна довжина анкерного стрижня і тим самим товщина підлягаючої бетонуванню стіни. Одночасно діючий при бетонуванні з боку рідкого бетону на оболонку опалубки тиск відводиться через гайки в анкерні стрижні. При цьому анкерні стрижні навантажуються на розтягнення. Між оболонками опалубки в об'єм підлягаючої бетонуванню стіни вводяться розпірки, які можуть сприймати виникаючі в процесі бетонування і при монтажі анкерних стрижнів сили стиснення, за рахунок чого забезпечується запобігання, тобто зменшення небажаного впливу цих сил стиснення на товщину стіни. У відомих анкерних системах виникають труднощі при пропусканні анкерного стрижня при виконанні опалубки бетонної стіни, якщо анкерні наскрізні отвори що стоять своїми оболонками навпроти один одного, які задають форму бетонної стіни опалубних елементів, що виготовляється, розташовані недостатньо співвісно. Оскільки анкерний стрижень завжди спрямовують зовні, при розгляданні із задньої сторони першого опалубного елемента, через вже встановлені опалубні елементи, то будівник, який позиціонує анкерний стрижень, не бачить анкерний наскрізний отвір другого опалубного елемента. Хоча вказаний анкерний наскрізний отвір можна знаходити порівняно легко, однак при поганій співвісності анкерних наскрізних отворів анкерний стрижень розташований криво відносно оболонки опалубки опалубного елемента, за рахунок чого дуже ускладнюється знаходження різі закріпленого на задній стороні другого опалубного елемента блокуючого пристрою. Крім того, при такому косому розташуванні анкерного стрижня блокуючі пристрої не прилягають повністю урівень до опалубних елементів, що приводить до точкової передачі виникаючих в процесі бетонування сил і їх сильному навантаженню. Розв'язання вказаної проблеми запропоноване в DE 10 2007 004 226 А1. Тут також розкрита опалубка для бетонної стіни, що містить перший і другий опалубні елементи, які мають оболонку опалубки і анкерну систему з анкерним стрижнем і блокуючими пристроями, при цьому опалубні елементи повернуті один до одного передніми сторонами своїх оболонок. Анкерний стрижень пропускається через відповідний анкерний наскрізний отвір в опалубних елементах. Крім того, передбачений кільцеподібний ущільнювальний елемент для ущільнення анкерних наскрізних отворів в оболонках опалубки. Кожен з блокуючих пристроїв для анкерного стрижня анкерної системи опалубки бетонної стіни має гайковий елемент для вгвинчування анкерного стрижня через різь гайкового елемента, і півсферичну пластину. Півсферична пластина закріплена за допомогою кріпильних засобів на задній стороні одного з опалубних елементів бетонної стіни. Півсферична пластина має виконану сферичною зону пластини з отвором, в якому розташований з радіальним зазором гайковий елемент, при цьому гайковий елемент має ободове гніздо, яке проходить радіально у вигляді канавки, в яке входять краї отвору в сферичній зоні пластини. Один гайковий елемент кожної анкерної системи, який розташований з боку вершини анкерного стрижня, має на своєму розташованому з боку бетонної опалубки кінці співвісний з різзю гайкового елемента, трубчастий напрямний пристрій, який служить для полегшення знаходження нарізного отвору гайкової різі при вгвинчуванні анкерного стрижня. Однак при цьому виникає проблема надмірного навантаження ущільнювального елемента за рахунок косого розташування анкерного стрижня, так що при бетонуванні рідкий бетон може виходити з негерметичних місць анкерних наскрізних отворів. В основу винаходу поставлена задача створення блокуючого пристрою для анкерної системи і опалубки для бетонної стіни, які запобігають недолікам рівня техніки, при цьому повинне бути поліпшене ущільнення анкерних наскрізних отворів, через які проходять криво встановлені анкерні стрижні. 1 UA 104082 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ця задача вирішена за допомогою пристроїв відповідно до незалежних пунктів формули винаходу. Переважні варіанти виконання винаходу представлені в залежних пунктах формули винаходу. Блокуючий пристрій згідно з винаходом призначений для кріплення анкерного стрижня анкерної системи опалубки бетонної стіни з опалубним елементом, який має оболонку опалубки. Блокуючий пристрій має кільцеподібний ущільнювальний елемент для ущільнення анкерного наскрізного отвору в оболонці опалубки, гайковий елемент для вгвинчування анкерного стрижня в різь гайкового елемента, і півсферичну пластину. Півсферична пластина призначена для кріплення на задній стороні опалубного елемента опалубки бетонної стіни і має сферичну зону пластини з отвором, в якому розташований гайковий елемент з радіальним зазором. При цьому гайковий елемент має виконане у вигляді радіальної канавки ободове гніздо, в якому розташовані краї отвору в сферичній зоні пластини. На розташованому з боку бетонної опалубки кінці гайкового елемента передбачене співвісний з різзю гайкового елемента трубчастий напрямний пристрій. Згідно з винаходом, ущільнювальний елемент має кільце, яке має еластичність гуми або в'язкоеластичне внутрішнє ущільнювальне кільце, і підлягаючий розташуванню з боку опалубного елемента вільний кінець напрямного пристрою виступає з ущільненням у внутрішнє ущільнювальне кільце. При застосуванні блокуючого пристрою рідкий бетон по суті не може виходити між анкерним стрижнем і ущільнювальним елементом через анкерний наскрізний отвір. Зменшується також асиметричне навантаження стиснення гумового еластичного внутрішнього ущільнювального кільця при не повністю співвісних анкерних наскрізних отворах, оскільки напрямний пристрій, який прилягає з ущільненням до внутрішнього ущільнювального кільця, забезпечує можливість розподілу навантаження виникаючих за рахунок навантаження стиснення сил. Сам анкерний стрижень не прилягає до внутрішнього ущільнювального кільця. Вказані переваги оптимально виявляються, коли розташований з боку опалубного елемента вільний кінець напрямного пристрою закінчується урівень з підлягаючою розташуванню з боку оболонки опалубки зовнішньою кромкою внутрішнього ущільнювального кільця або виступає з боку оболонки опалубки за зовнішню кромку. За рахунок цього забезпечується також можливість застосування особливо вузького внутрішнього ущільнювального кільця, тобто внутрішнього ущільнювального кільця з невеликою товщиною матеріалу, за рахунок чого ущільнювальне кільце може мати загалом високу еластичність. Особливо переважно, ущільнювальний елемент має металеву втулку, при цьому в металевій втулці розташоване з ущільненням внутрішнє ущільнювальне кільце. Металева втулка запобігає пошкодженням внутрішнього ущільнювального кільця і захищає внутрішнє ущільнювальне кільце в анкерних наскрізних отворах. Особливо переважно, якщо металева втулка має розширення, яке підлягає розташуванню з боку оболонки опалубки ободове в радіальному напрямку і, яке проходить радіально назовні, за рахунок чого утворюється упор для заданого позиціонування ущільнювального елемента в анкерному наскрізному отворі. Ущільнювальний елемент може мати переважно виконане з жорсткої пластмаси зовнішнє кільце, при цьому зовнішнє кільце насаджене або нагвинчене на металеву втулку. За рахунок цього забезпечується можливість ущільнення також задньої сторони оболонки опалубки, в анкерний наскрізний отвір якої введений ущільнювальний елемент. Крім того, зовнішнє ущільнювальне кільце можна також застосовувати для нерухомого згвинчування із задньою стороною. Особливо переважно, підлягаючий розташуванню з боку опалубного елемента вільний кінець напрямного пристрою може прилягати до радіально ободової і розширеної ущільнювальної манжети внутрішнього ущільнювального кільця, при цьому вільний кінець напрямного пристрою може служити як упор для анкерного стрижня, що підлягає вгвинчуванню. Особливо великі відхилення гайкового елемента забезпечуються, коли виконана сферичною зона пластини утворює кульову зону опалубки з розташованою з боку опалубного елемента середньою точкою кулі, при цьому зони поверхні ободового гнізда гайкового елемента, які прилягають до виконаної сферичної зони пластини, виконані доповнюючим чином відносно цієї сферичної зони пластини. Переважно, на гайковому елементі передбачений стопор від провертання. Цей стопор від провертання може здійснюватися, наприклад, за рахунок виконання прилеглих один до одного поверхонь гайкового елемента і півсферичної пластини з великим тертям провертання, наприклад, за рахунок поверхонь з потовщеннями. При застосуванні такого блокуючого пристрою можна угвинчувати анкерний стрижень, наприклад, із задньої сторони першого 2 UA 104082 C2 5 10 15 20 25 30 35 40 45 50 55 60 опалубного елемента в блокуючий пристрій, який закріплений на задній стороні другого опалубного елемента, без необхідності обслуговування будівником на задній стороні другого опалубного елемента блокуючого пристрою під час вгвинчування для запобігання обертання гайкового елемента разом з анкерним стрижнем. Таким чином, такий блокуючий пристрій придатний, наприклад, для використання в недоступних зонах бетонної опалубки. Переважно, стопор від провертання має упорний елемент, при цьому за допомогою упорного елемента запобігається провертання гайкового елемента за рахунок упора в переважно утворений кріпильними засобами упор. За рахунок цього забезпечується особливо простий і надійний захист від провертання. Якщо упорний елемент виконаний у вигляді крильчатки, то провертання може також запобігати розташованому далі від гайкового елемента упора. Опис такого упора наведений, наприклад, в DE 10 2007 004 226 ВЗ. Інший варіант виконання згідно з винаходом блокуючого пристрою для кріплення на встановлюваному спочатку опалубному елементі, може полягати в тому, що блокуючий пристрій постійно закріплений на опалубних елементах. Це має ту перевагу, що немає необхідності виконання попереднього монтажу на встановленому спочатку опалубному елементі. Згідно з винаходом опалубка для бетонної стіни має перший і другий опалубний елемент, що має кожний оболонку опалубки і анкерну систему з анкерним стрижнем і блокуючим пристроєм згідно з винаходом, при цьому опалубні елементи стоять протилежно один одному передніми сторонами своїх оболонок опалубки. Блокуючий пристрій розташований в зоні анкерного наскрізного отвору в оболонці опалубки другого опалубного елемента на задній стороні, переважно закріплений за допомогою кріпильних засобів, і передбачений ущільнювальний елемент блокуючого пристрою для ущільнення анкерного наскрізного отвору в оболонці опалубки другого опалубного елемента. При цьому анкерний стрижень, що приходить із задньої сторони оболонки опалубки першого опалубного елемента, прямує через анкерний наскрізний отвір в оболонці опалубки першого опалубного елемента і через ущільнювальний елемент і може угвинчуватися, відповідно, угвинчується в різь гайкового елемента блокуючого пристрою згідно з винаходом. При цьому вільний кінець напрямного пристрою розташований з боку опалубного елемента і введений внутрішнім ущільнювальним кільцем з ущільненням в ущільнювальний елемент, так що вільний кінець напрямного пристрою позиціонований заданим чином за допомогою ущільнювального елемента на оболонці опалубки. Переважно, анкерний стрижень має округлену вершину анкерного стрижня, за рахунок чого полегшується знаходження отвору для вгвинчування на вільному кінці напрямного пристрою. Переважно, анкерний стрижень має першу гвинтову різь в протилежній вершині анкерного стрижня кінцевій зоні анкерного стрижня і другу гвинтову різь в ближній до вершини анкерного стрижня кінцевій зоні анкерного стрижня. У зоні, що лежить проміжно, анкерний стрижень переважно має гладку поверхню, що ускладнює прилипання бетону. Особливо переважно, анкерний стрижень звужується конічно між першою і другою гвинтовою різзю в напрямку вершини анкерного стрижня, так що полегшується видалення анкерного стрижня із затверділої бетонної стіни. Форма різі першої гвинтової різі може відрізнятися від форми різі другої гвинтової різі, так що ближня до вершини анкерного стрижня різь може бути виконана дуже грубою, за рахунок чого полегшується знаходження гайкової різі гайкового елемента. Анкерний стрижень, згідно з винаходом, має в зоні вершини упор, який у угвинченому стані в напрямному пристрої прилягає до вільного кінця напрямного пристрою. Таким чином, можна легше встановлювати задану товщину стіни і виключати неточності відносно товщини підлягаючої бетонуванню стіни. Особливо переважно, розташований з боку опалубного елемента вільний кінець напрямного пристрою блокуючого пристрою закінчується урівень з розташованою з боку опалубного елемента зовнішньою кромкою внутрішнього ущільнювального кільця ущільнювального елемента або ж виступає з боку опалубного елемента за зовнішню кромку. При цьому розташована з боку опалубного елемента зовнішня кромка внутрішнього ущільнювального кільця ущільнювального елемента закінчується по суті урівень з передньою стороною оболонки опалубки другого опалубного елемента. Таким чином, забезпечується захист кромок анкерного наскрізного отвору, і виникаючі асиметричні сили на внутрішньому ущільнювальному кільці оптимально розподіляються по ширині внутрішнього ущільнювального кільця. При цьому до внутрішнього ущільнювального кільця прилягає виключно напрямний пристрій. Особливо переважно передбачений інший, ідентичний з ущільнювальним елементом блокуючого пристрою, зокрема що має ідентичний внутрішній діаметр ущільнювальний елемент, для ущільнення анкерного наскрізного отвору в оболонці опалубки першого опалубного елемента. При цьому анкерний стрижень проходить через інший ущільнювальний 3 UA 104082 C2 5 10 15 20 25 30 35 40 45 50 55 60 елемент. При цьому форма анкерного стрижня, що конічно звужується, вибрана так, що найбільший діаметр конічної зони узгоджений з ущільнювальним елементом так, що його можна всувати з ущільненням у внутрішнє ущільнювальне кільце іншого ущільнювального елемента. Виконання відповідно до винаходу анкерної системи має додаткову перевагу, що полягає в тому, що на обох сторонах опалубних елементів можна використовувати однакові ущільнювальні елементи. Це зумовлено тим, що на одній стороні анкерний стрижень і на іншій стороні напрямний елемент в зоні ущільнювального елемента мають майже однаковий зовнішній діаметр. Нижче приводиться більш докладне пояснення винаходу на основі прикладу виконання з посиланнями на прикладені креслення, на яких зображено: фіг. 1 - розріз частини опалубки, згідно з винаходом, для бетонної стіни в зоні неспіввісних анкерних отворів, що лежать протилежно; фіг. 2а і 2b - розріз частини блокуючого пристрою, згідно з винаходом, в закріпленому на задній стороні елемента бетонної опалубки положенні у вигляді частини фіг. 1, при цьому на фіг. 2b показана частина фіг. 2а в збільшеному масштабі; фіг. 3 - зображений зліва на фіг. 1 блокуючий пристрій, в збільшеному масштабі. На фігурах предмет винаходу показаний схематично і без дотримання масштабу. Окремі складові частини предмета винаходу зображені так, щоб краще показати їх конструкцію. На фіг. 2а, 2b і 3 показані деталі зображеної на фіг. 1 опалубки згідно з винаходом для бетонної стіни, при цьому скрізь показаний розріз на висоті подовжньої осі анкерного стрижня 2 першої анкерної системи, згідно з винаходом, яка з'єднує один з одним перший і другий опалубні елементи 5, 6 бетонної стіни. Опалубні елементи 5, 6 мають кожний оболонку 7 опалубки, а також подовжні ригелі. Можливо поперечні ригелі, які у вибраному розрізі не зображені. На подовжніх і поперечних ригелях звичайно встановлена оболонка 7 опалубки, зокрема, за допомогою заклепок. Анкерний стрижень 2 орієнтований криво під кутом а відносно поверхонь оболонок 7 опалубки. Показаний на фіг. 1 розріз проходить через подовжній ригель, так що відповідно подовжній ригель представлений лише стінкою 11 сталевого профілю, з якого він виготовлений. Опалубні елементи 5, 6 стоять протилежно один одному передніми сторонами своїх оболонок 7 опалубки для придания форми підлягаючої бетонуванню бетонної стіни. У зоні кожного подовжнього ригеля в оболонках 7 опалубки передбачений відповідний анкерний наскрізний отвір 13. Анкерний стрижень 2 введений із задньої сторони першого опалубного елемента 5 через анкерні наскрізні отвори 13 і подовжні ригелі, в зоні яких розташовані анкерні наскрізні отвори 13. При цьому в анкерних наскрізних отворах 13 розташовані, відповідно, вставлені кільцеподібні ущільнювальні елементи 15, які оточують кожний анкерний стрижень 2 так, що при бетонуванні через анкерні наскрізні отвори 13 по суті не може виходити рідина. На задній стороні опалубних елементів 5, 6 розташований відповідний блокуючий пристрій 20, 21 в зоні анкерних наскрізних отворів 13. Блокуючі пристрої 20, 21 мають кожен гайковий елемент 23, 24 з гайковою різзю, тобто отвір з внутрішньою різзю, через який угвинчується або угвинчений анкерний стрижень 2. Крім того, блокуючі пристрої 20, 21 мають кожен півсферичну пластину 26, 27 з кріпильними засобами 30 для кріплення півсферичної пластини і тим самим блокуючого пристрою 20, 21 на задній стороні відповідного опалубного елемента 5, 6. Кріпильні засоби 30 утворені за допомогою отвору в крайовій зоні півсферичної пластини 26, 27, через який можна угвинчувати або угвинчений нарізний болт 32 в нарізний отвір у відповідному подовжньому ригелі. Як технічно рівноцінні кріпильні засоби 30 можна застосовувати також затискачі, байонетні з'єднання і аналогічні утримуючі засоби. Півсферична пластина 26, 27 виготовлена зі сталевої пластини. Вона має сферично виконану зону пластини, тобто зону пластини, що має форму частини сферичної оболонки, в якій передбачений отвір. Зона сферичної оболонки утворює розташовану з боку елемента оболонки середню точку сфери. Тобто, кривизна зони сферичної оболонки орієнтована так, що її середня точка лежить в зоні опалубного елемента 5, 6, на якому закріплений відповідний блокуючий пристрій 20, 21. Увігнута поверхня півсферичної пластини 26, 27 розташована в напрямку оболонки 7 опалубки відповідного опалубного елемента 5, 6 з ободовим радіальним зазором. В отворі розташований гайковий елемент 23, 24 відповідного блокуючого пристрою 20, 21. На гайкових елементах 23, 24 передбачена радіально ободова канавка, яка утворює гніздо 40, в якому розміщені краї отвору в сферичній зоні відповідної півсферичної пластини 26, 27. Гніздо 40 має відповідну сферичній зоні пластини форму, так що всередині радіального зазору можливе спрямовуване півсферичною пластиною 26, 27 відхилення по всій окружності гайкового елемента 23, 24 на півсферичній пластині 26, 27. Канавка може бути утворена, наприклад, за рахунок того, що утворююче стінку канавки з боку бетонної опалубки кільце 21 (див. фіг. 2а) 4 UA 104082 C2 5 10 15 20 25 30 35 40 45 50 55 60 насаджене або нагвинчене на трубчасту зону виконаної у вигляді півсферичної гайки частини гайкового елемента 23, 24. У розташованому на другому опалубному елементі 6 блокуючому пристрої 21 згідно з винаходом, на розташованому з боку бетонної опалубки кінці гайкового елемента 24 передбачений співвісний з різзю гайкового елемента 24, трубчастий напрямний пристрій 45. При цьому він представляє втулкоподібне продовження гайкового елемента 24. Різь гайкового елемента 24 може продовжуватися повністю або частково всередині продовження. При цьому гайковий елемент 24 виконаний з двох частин. Він складається з втулкоподібного продовження, яке виконане у вигляді єдиного цілого з напрямним пристроєм 45 і в якому знаходиться гайкова різь, і, наприклад, фіксованого за допомогою шплінту, нагвинченого або насадженого на нього стопора 60 від провертання. Стопор 60 від провертання має виступаючі радіально з гайкового елемента крильчаті елементи, так що також далі видалений від гайкового елемента 24 упор може запобігати провертанню гайкового елемента 24 при вгвинчуванні анкерного стрижня 2. Як показано, зокрема, в збільшеному масштабі на фіг. 2b, ущільнювальні елементи 15 мають еластичність гуми внутрішнє ущільнювальне кільце 46 з розширеною ущільнювальною манжетою 46' і металеву втулку 47, при цьому внутрішнє ущільнювальне кільце 46 розташоване з ущільненням вметалевій втулці 47. Розташований з боку опалубного елемента вільний кінець напрямного пристрою 45 вставлений з внутрішнім ущільнювальним кільцем 46 з ущільненням в ущільнювальний елемент 15, який розташований в анкерному наскрізному отворі 13 оболонки 7 опалубки, на якій закріплений блокуючий пристрій 21 згідно з винаходом. Металева втулка 47 забезпечена розташованим з боку оболонки опалубки радіально ободовим і таким, що проходить радіально назовні розширенням 49, яке як допомога для позиціонування задає глибину вставляння ущільнювальних елементів 15 в анкерні наскрізні отвори 13 і утворює захист кромок. Напрямний пристрій 45 вставлений у відповідний ущільнювальний елемент 15 так далеко, що він злегка виступає за зовнішню поверхню оболонки 7 опалубки і за розташовану з боку оболонки опалубки, розширену у вигляді потовщення зовнішню кромку внутрішнього ущільнювального кільця 46. Виступаюча зона виконана у вигляді вільного кінця 51 напрямного пристрою 45. Вільний кінець 51 напрямного пристрою 45 і розширення 49 металевої втулки 47 також виступають злегка за зовнішню поверхню оболонки 7 опалубки. Ущільнювальні елементи 15 мають виготовлене з жорсткої пластмаси зовнішнє кільце 48, яке нагвинчене із задньої сторони оболонки 7 опалубки на металеву втулку 47, за рахунок чого нарівні з додатковим ущільненням задньої сторони анкерних наскрізних отворів 13 досягається фіксація положення ущільнювальних елементів 15. Анкерний стрижень 2, який проходить своєю вершиною 50 через ущільнювальний елемент 15, входить безпосередньо в напрямний пристрій 45, який закріплений на стопорі 60 від провертання. Стопор 60 від провертання виконаний у вигляді півсферичної гайки. Тим самим точка повороту (середня точка окружності), навколо якої можна повертати, відхиляти, відповідно, зсувати півсферичну гайку (напрямний пристрій 45, стопор 60 від провертання) при всуванні анкерного стрижня 2, лежить в зоні площини оболонки 7 опалубки. Крім того, на гайкових елементах 24 блокуючого пристрою 21, які введені на задніх сторонах других опалубних елементів 6, тобто тих опалубних елементів 6, через які введені анкерні стрижні 2 з передньої сторони, тобто від оболонки 7 опалубки, передбачений відповідний стопор 60 від провертання. Ці стопори 60 від провертання виконані так, що зовнішня зона гайкових елементів 24 при повороті відповідного гайкового елемента 24 впирається в утворений, наприклад, кріпильними засобами 30 відповідної півсферичної пластини 27 упор, так що гайковий елемент 24 не може повертатися далі. Анкерний стрижень 2 показаний на фігурах повністю угвинченим. Для цього різь 70 анкерного стрижня 2 має в зоні вершини 50 анкерного стрижня 2 менший діаметр, ніж інший анкерний стрижень 2, за рахунок чого на переході різі 70 до іншого анкерного стрижня 2 утворений гвинтовий упор 52. Цим гвинтовим упором 52 повністю угвинчений анкерний стрижень 2 впирається у вільний кінець 51 напрямного пристрою 45. Тим самим задається глибина вгвинчування різі 70 в зоні вершини 50 анкерного стрижня 2 в гайковий елемент 24 відповідного блокуючого пристрою 21. Діаметр анкерного стрижня 2 в зоні різі 70 однаковий по довжині різі (циліндрична ділянка різі). Гайкова різь позиціонованого на задній стороні першого опалубного елемента 5 блокуючого пристрою 20, з яким вводиться анкерний стрижень 2, приймає більший в діаметрі анкерний стрижень, ніж гайкова різь блокуючого пристрою 21 на задній стороні другого опалубного елемента 6. Крім того, показані анкерні стрижні мають на своїх протилежних вершині 50 відповідного анкерного стрижня кінцевих зонах, на які нагвинчені закріплені на задній стороні першого опалубного елемента 5 блокуючі пристрої 20, отвори 75 під шплінт для проходження 5 UA 104082 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіксуючих шплінтів. За допомогою системи цих отворів 75 під шплінт можна задавати товщину підлягаючої бетонуванню стіни. Анкерні стрижні 2 виконані по всій своїй довжині конічними, за винятком виконаних на обох сторонах нарізних ділянок. Для забезпечення можливості сприйняття також сил перекидання, що впливають в процесі бетонування на опалубні елементи 5, 6, які можуть приводити до зменшення товщини підлягаючої бетонуванню стіни, за допомогою показаної анкерної системи, на фіг. 1 передбачено ще кріплення півсферичних пластин 26, 27 на задніх сторонах опалубних елементів 5, 6. Це кріплення здійснюється на фігурах за допомогою нарізних болтів 32 з приформованим кільцем. Анкерний стрижень 2 має в своїй підлягаючій розташуванню між оболонками 7 опалубки зоні форму, що звужується в напрямку вершини 50 анкерного стрижня, за рахунок чого анкерний стрижень 2, зокрема, коли він перед його застосуванням в опалубці бетонної стіни оброблений, відповідно, покритий маслом, можна знову легко видаляти після затвердіння бетонованої бетонної стіни. Опалубні елементи 5, 6 показаної опалубки бетонної стіни розташовані протилежно один одному не співвісно своїми анкерними наскрізними отворами 13. Відповідно до цього, гайкові елементи 23, 24 блокуючих пристроїв 23, 24 розташовані не центровано в отворах сферичних зон відповідних півсферичних пластин. Замість цього гайкові елементи 23, 24 радіально відхилені на поверхнях сферичних зон півсферичних пластин під напрямною дією півсферичних пластин, так що анкерний стрижень 2 орієнтований не перпендикулярно оболонкам 7 опалубки опалубних елементів 5, 6. Анкерування, які проходять косо, можна за допомогою блокуючого пристрою, згідно з винаходом, використовувати тривало і по декілька разів, і це при обслуговуванні з одного боку. Протилежне оператору місце анкерування надійно ущільнюється, при цьому сам анкерний стрижень більше не давить на ущільнювальну манжету ущільнювального елемента. Встановлений анкерний стрижень прилягає через нарізний упор до вільного кінця напрямного пристрою. Через напрямний пристрій відбувається ущільнення з внутрішнім ущільнювальним кільцем ущільнювального елемента. Пропонується блокуючий пристрій 21 для анкерного стрижня 2 анкерної системи опалубки бетонної стіни з опалубним елементом 6, який має оболонку 7 опалубки, що містить - кільцеподібний ущільнювальний елемент 15 для ущільнення анкерного наскрізного отвору 13 в оболонці 7 опалубки, - гайковий елемент 24 для вгвинчування анкерного стрижня 2 в різь гайкового елемента 24, і - півсферичну пластину 27, яка призначена для кріплення за допомогою кріпильних засобів 30 на задній стороні опалубного елемента 6 опалубки бетонної стіни і має сферично виконану зону пластини з отвором, в якому розташований гайковий елемент 24 з радіальним зазором, при цьому гайковий елемент 24 має ободове гніздо 40 у вигляді радіальної канавки, в якому розміщені краї отвору в сферичній зоні пластини, і при цьому на підлягаючому розташуванню з боку бетонної опалубки кінці гайкового елемента 24 передбачений співвісний трубчастий напрямний пристрій 45. При цьому ущільнювальний елемент 15 має внутрішнє ущільнювальне кільце 46, яке має еластичність гуми, і підлягаючий розташуванню з боку опалубного елемента вільний кінець 51 напрямного пристрою 45 вставлений внутрішнім ущільнювальним кільцем 46 з ущільненням в ущільнювальний елемент 15. Винахід не обмежується вказаними вище прикладами виконання. Можлива множина варіантів, в яких також при іншому в принципі виконанні використовуються ознаки винаходу. ФОРМУЛА ВИНАХОДУ 1. Опалубний елемент (5, 6), що містить оболонку (7) опалубки і блокуючий пристрій (21) для анкерного стрижня (2) анкерної системи опалубки бетонної стіни, причому блокуючий пристрій містить: - кільцеподібний ущільнювальний елемент (15) для ущільнення анкерного наскрізного отвору (13) в оболонці (7) опалубки, - гайковий елемент (24) для вгвинчування анкерного стрижня (2) в різь гайкового елемента (24), і - півсферичну пластину (27), яка закріплена за допомогою кріпильних засобів (30) на задній стороні опалубного елемента (6) бетонної стіни і має виконану сферичною зону пластини з отвором, в якому з радіальним зазором розташований гайковий елемент (24), при цьому гайковий елемент (24) має виконане у вигляді радіальної канавки обводове гніздо (40), в якому розміщені краї отвору в сферичній зоні пластини, при цьому на розташованому з боку бетонної опалубки кінці гайкового елемента (24) передбачений виконаний у вигляді єдиного цілого з цим гайковим елементом трубчастий напрямний пристрій 6 UA 104082 C2 5 10 15 20 25 30 35 40 45 50 55 60 (45), який розташований співвісно з різзю гайкового елемента (24), причому напрямний пристрій (45) має вільний кінець, в який можна вводити анкерний стрижень (2), що угвинчується в гайковий елемент (24), який відрізняється тим, що ущільнювальний елемент (15) має внутрішнє ущільнювальне кільце (46), що має еластичність гуми або є в'язкоеластичним, і розташований з боку опалубного елемента вільний кінець (51) напрямного пристрою (45) виступає з ущільненням у внутрішнє ущільнювальне кільце (46). 2. Опалубний елемент за п. 1, який відрізняється тим, що вільний кінець (51) напрямного пристрою (45), який розташовується з боку опалубного елемента, закінчується урівень з зовнішньою кромкою внутрішнього ущільнювального кільця (46), що розташовується з боку оболонки опалубки, або виступає з боку оболонки опалубки за цю зовнішню кромку. 3. Опалубний елемент за п. 1 або 2, який відрізняється тим, що ущільнювальний елемент (15) має металеву втулку (47), причому в металевій втулці (47) розташоване з ущільненням внутрішнє ущільнювальне кільце (46). 4. Опалубний елемент за п. 3, який відрізняється тим, що металева втулка (47) має розширення (49), що розташовується з боку оболонки опалубки, яке є обводовим в радіальному напрямку і проходить радіально назовні. 5. Опалубний елемент за п. 3 або 4, який відрізняється тим, що ущільнювальний елемент (15) має переважно виконане з жорсткої пластмаси зовнішнє кільце (48), при цьому зовнішнє кільце (48) насаджене або нагвинчене на металеву втулку (47). 6. Опалубний елемент за будь-яким з пп. 1-5, який відрізняється тим, що розташований з боку опалубного елемента вільний кінець (51) напрямного пристрою (45) прилягає до радіально обводової розширеної ущільнювальної манжети (46’) внутрішнього ущільнювального кільця (46). 7. Опалубний елемент за будь-яким з пп. 1-6, який відрізняється тим, що виконана сферичною зона пластини утворює кульову зону опалубки з розташованою з боку опалубного елемента середньою точкою кулі, при цьому зони поверхні обводового гнізда (40) гайкового елемента (24), які прилягають до виконаної сферичною зони пластини, виконані доповнюючим чином відносно виконаної сферичною зони пластини. 8. Опалубний елемент за будь-яким з пп. 1-7, який відрізняється тим, що на гайковому елементі (25) передбачений стопор (60) від провертання, при цьому стопор (60) від провертання має переважно виконаний у вигляді крильчатки упорний елемент, причому за допомогою цього упорного елемента запобігається провертання гайкового елемента (24) за рахунок упора впритул, переважно на кріпильних засобах (30). 9. Опалубка бетонної стіни, що містить: перший і другий опалубний елемент (5, 6), кожний з яких має оболонку (7) опалубки, причому опалубні елементи (5, 6) стоять протилежно один одному передніми сторонами своїх оболонок (7) опалубки, і анкерну систему з анкерним стрижнем (2), яка відрізняється тим, що другий опалубний елемент виконаний за будь-яким з пп. 1-8, причому анкерний стрижень (2), що приходить із задньої сторони оболонки (7) опалубки першого опалубного елемента (5), спрямовується через анкерний наскрізний отвір (13) в оболонці (7) опалубки першого опалубного елемента (5) і проходить через ущільнювальний елемент (15), і при цьому анкерний стрижень (2) угвинчений в різь гайкового елемента (24) блокуючого пристрою (21). 10. Опалубка бетонної стіни за п. 9, яка відрізняється тим, що анкерний стрижень (2) має округлену вершину (50) анкерного стрижня і першу гвинтову різь (71) в кінцевій зоні анкерного стрижня (2), протилежній вершині анкерного стрижня, і другу гвинтову різь (70) в ближній до вершини анкерного стрижня кінцевій зоні анкерного стрижня (2). 11. Опалубка бетонної стіни за п. 10, яка відрізняється тим, що анкерний стрижень (2) між першою і другою гвинтовою різзю (70, 71) звужується конічно в напрямку вершини (50) анкерного стрижня і/або форма різі першої гвинтової різі (71) відрізняється від форми різі другої гвинтової різі, і/або на протилежному вершині анкерного стрижня кінці другої гвинтової різі (70) на анкерному стрижні (2) утворений гвинтовий упор (52), при цьому друга різь (70) анкерного стрижня (2) призначена для вгвинчування до упора повністю в гайковий елемент (24) блокуючого пристрою (21). 12. Опалубка бетонної стіни за будь-яким з пп. 9-11, яка відрізняється тим, що розташований з боку опалубного елемента вільний кінець (51) напрямного пристрою (45) блокуючого пристрою (21) закінчується урівень з розташованою з боку опалубного елемента зовнішньою кромкою внутрішнього ущільнювального кільця (46) ущільнювального елемента (15) або ж виступає з боку опалубного елемента за зовнішню кромку, при цьому розташована з боку опалубного 7 UA 104082 C2 5 10 елемента зовнішня кромка внутрішнього ущільнювального кільця (46) ущільнювального елемента (15) закінчується по суті урівень з передньою стороною оболонки (7) опалубки другого опалубного елемента (6). 13. Опалубка бетонної стіни за будь-яким з пп. 9-12, яка відрізняється тим, що в оболонці (7) опалубки першого опалубного елемента (5) передбачений додатковий, ідентичний ущільнювальному елементу (15) блокуючого пристрою (21), ущільнювальний елемент (15) для ущільнення анкерного наскрізного отвору (13) в оболонці (7) опалубки першого опалубного елемента (5), при цьому анкерний стрижень (2) призначений для пропускання через додатковий ущільнювальний елемент (15) і у встановленому стані анкерного стрижня (2) проходить через додатковий ущільнювальний елемент (15). 8 UA 104082 C2 9 UA 104082 C2 10 UA 104082 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
