Анкерна система для опалубки бетонної стіни

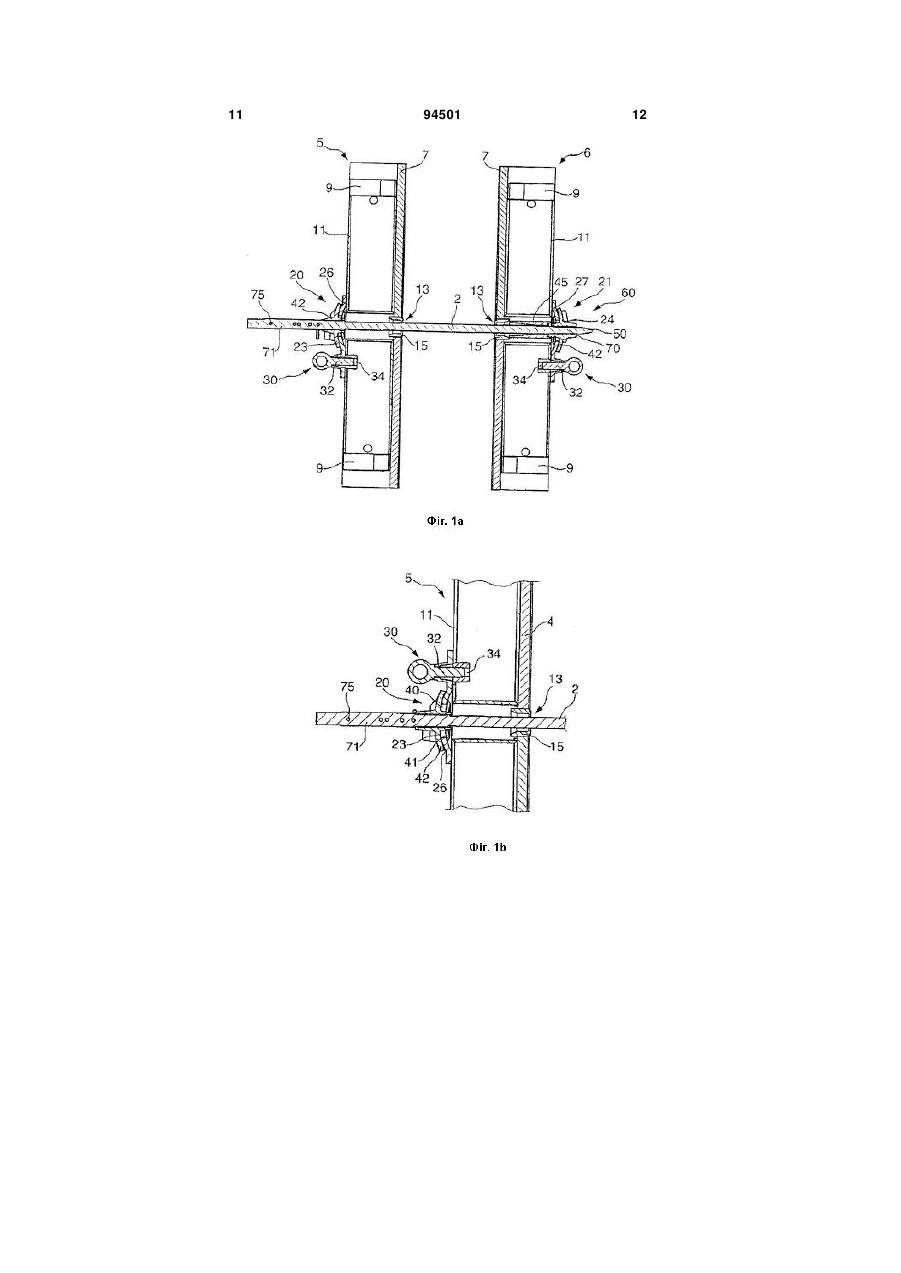

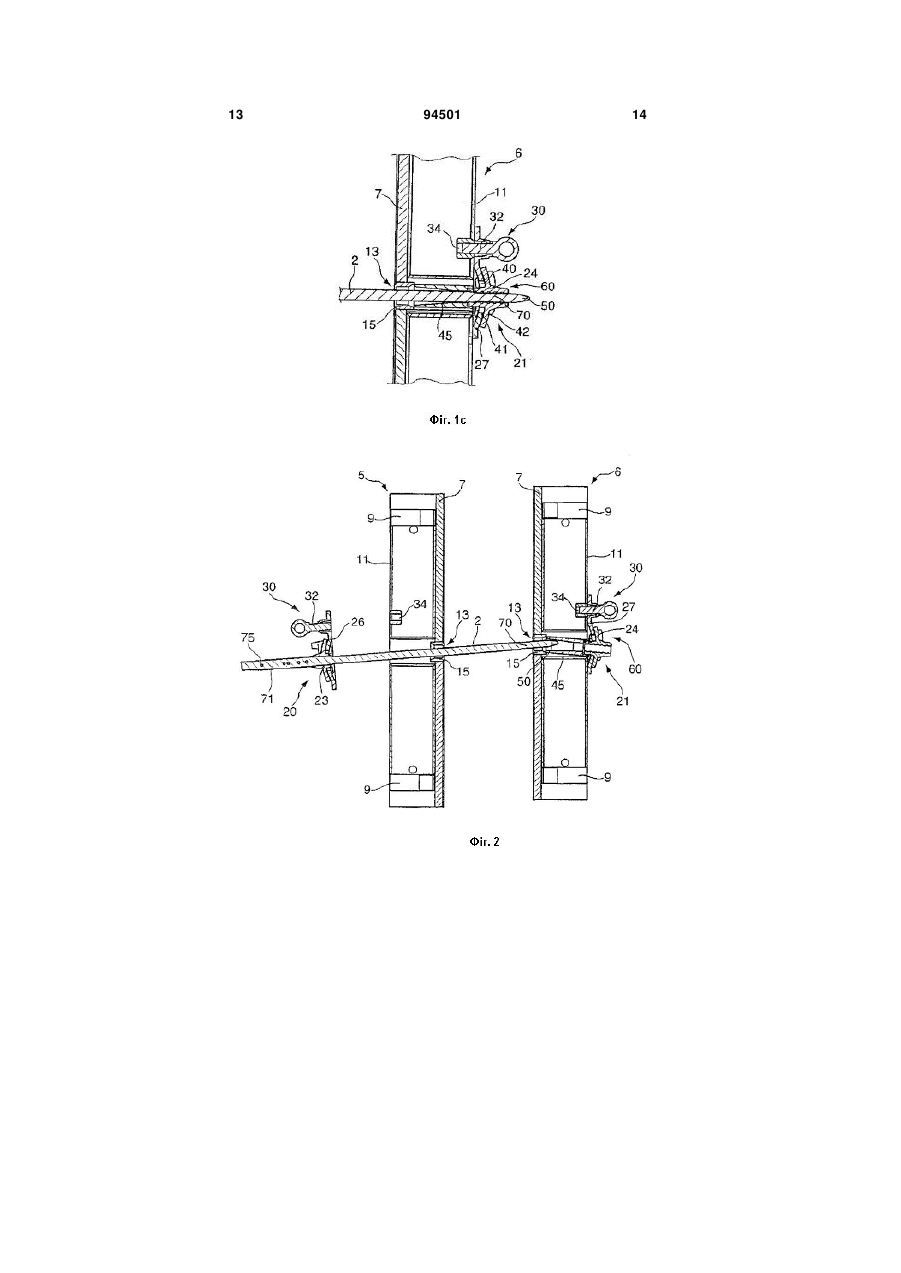

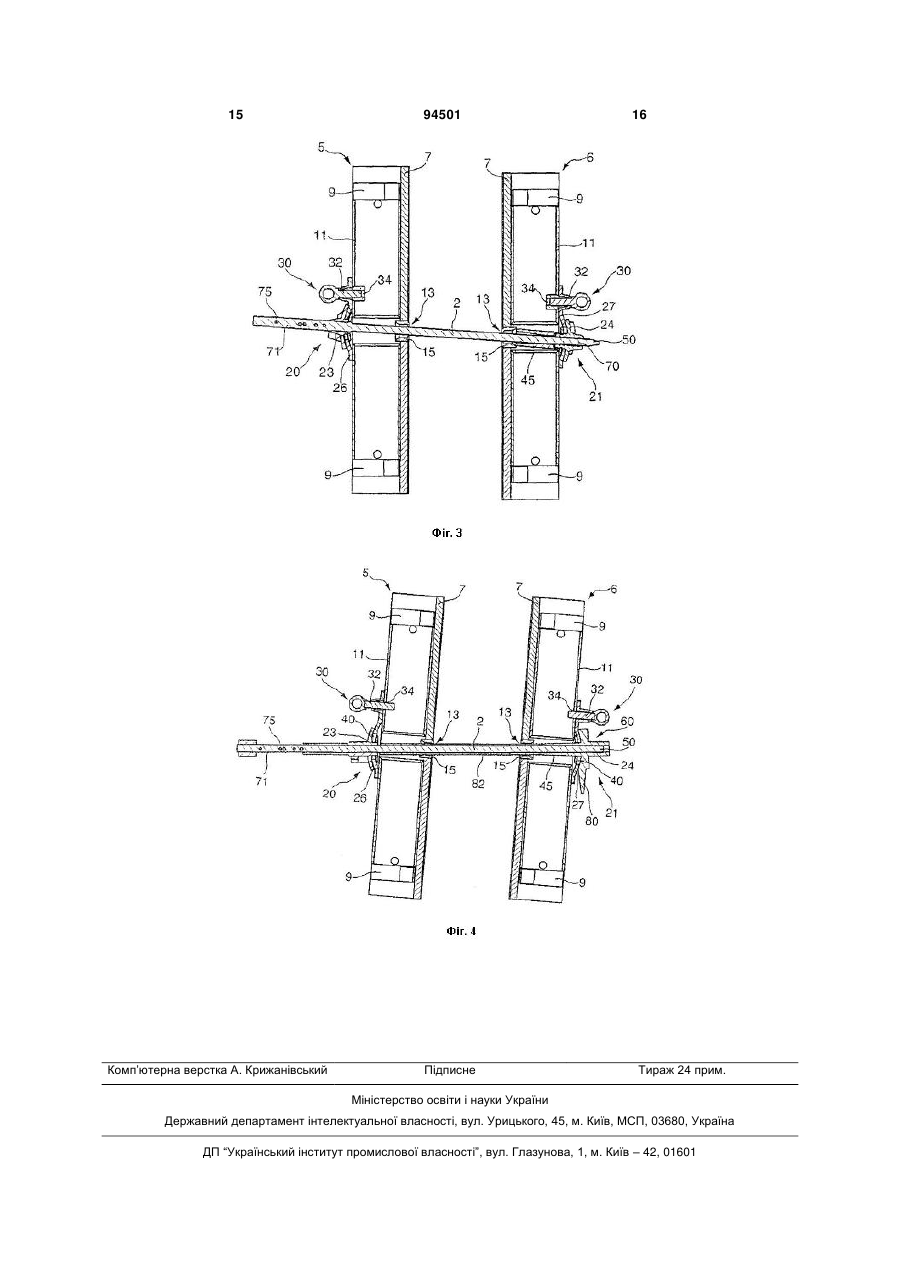

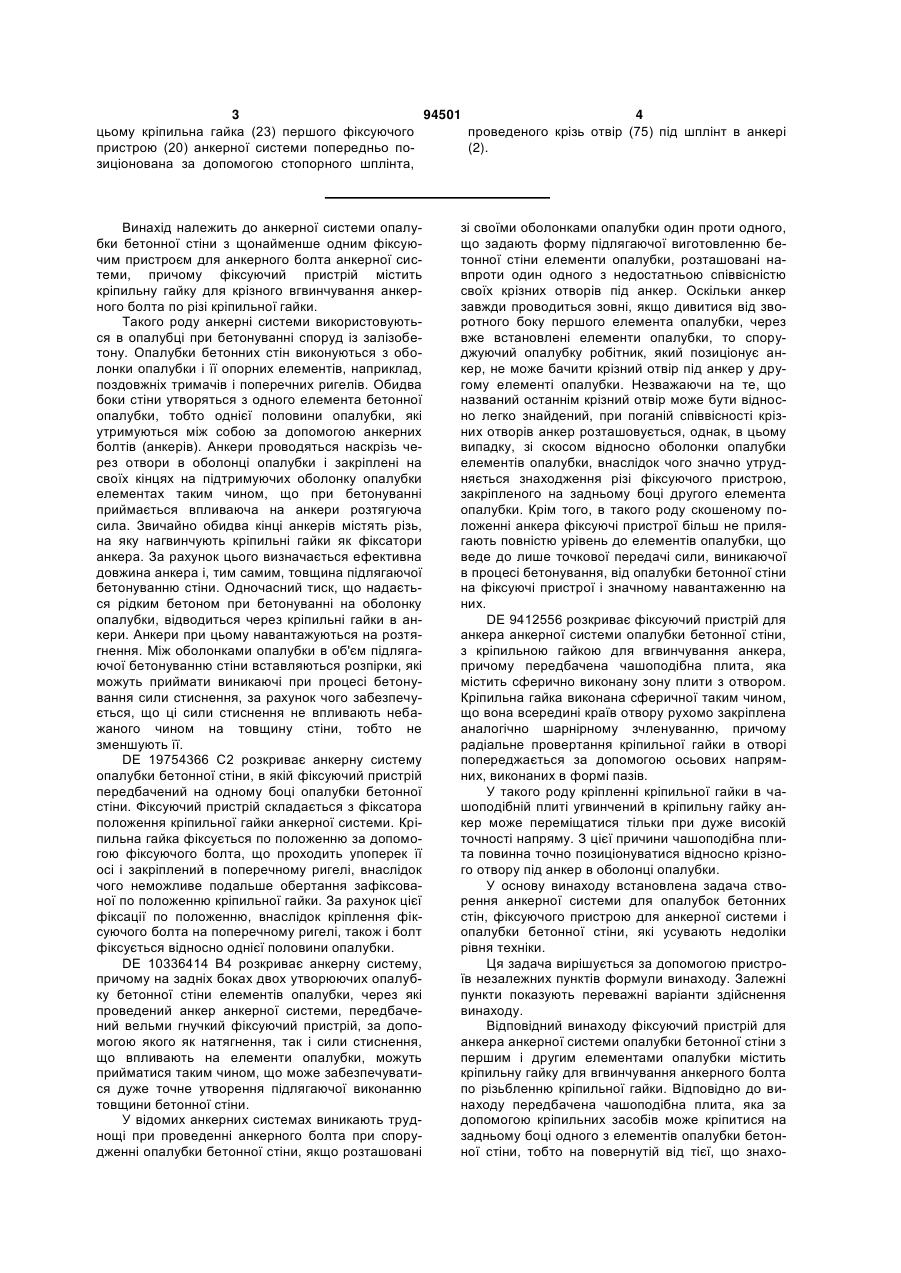

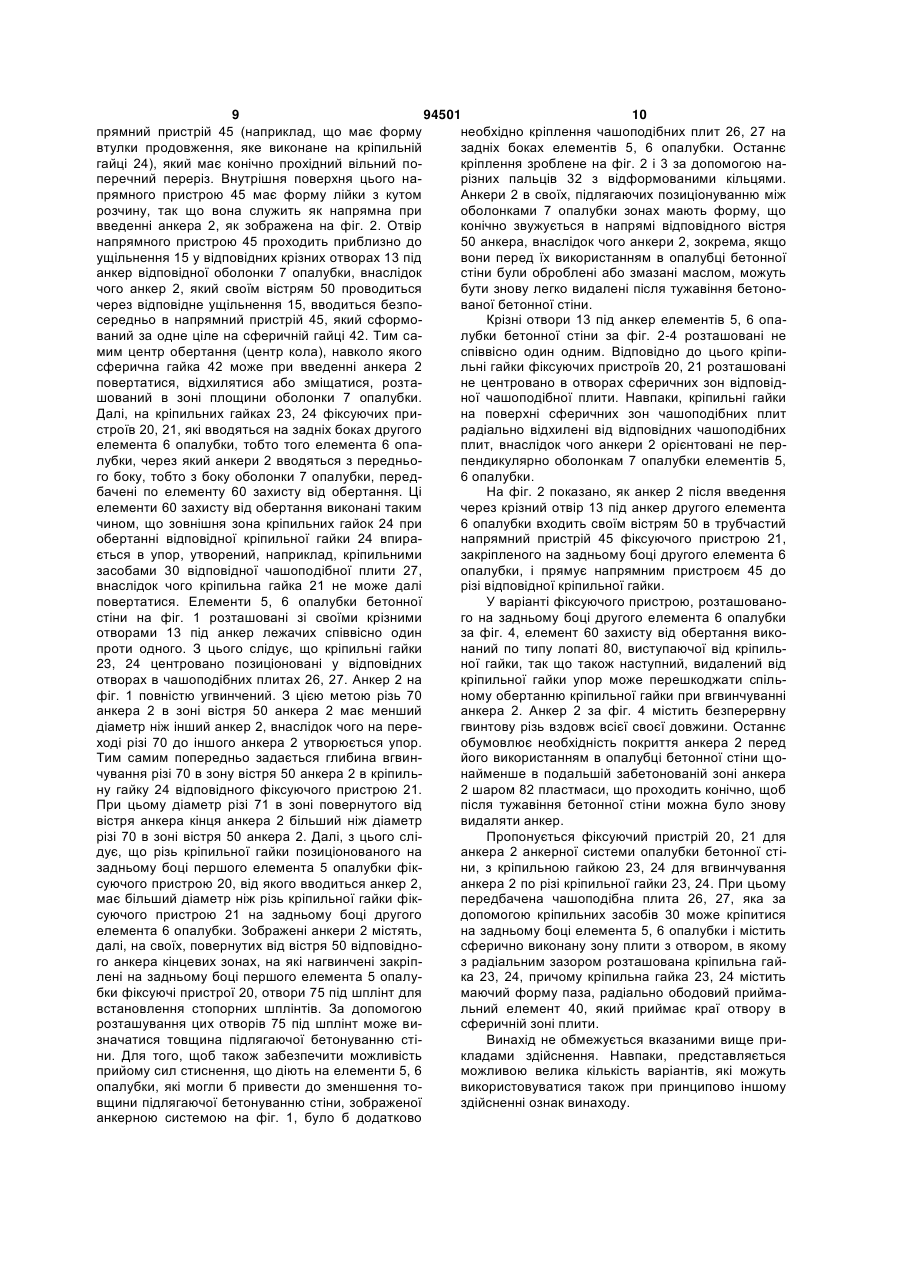

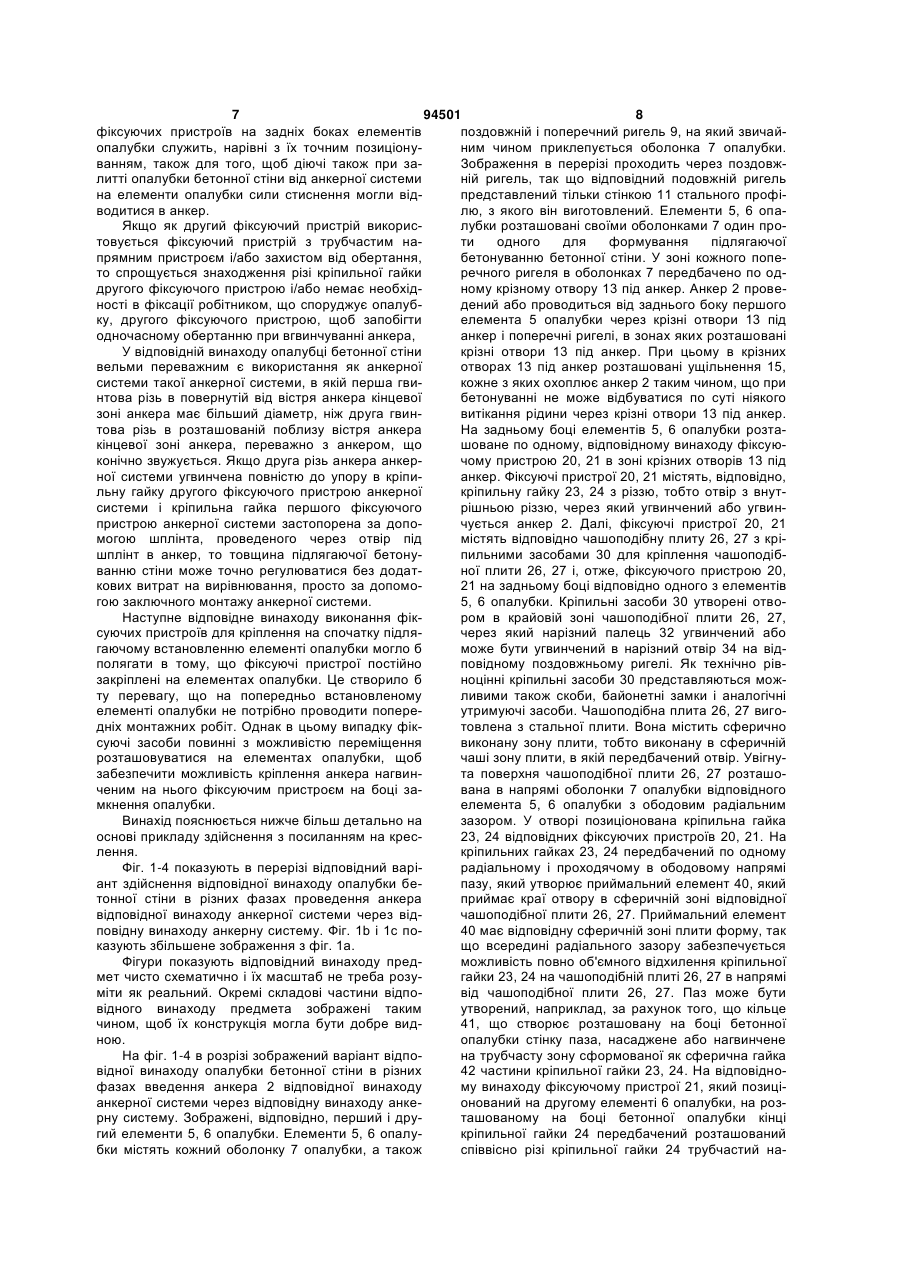

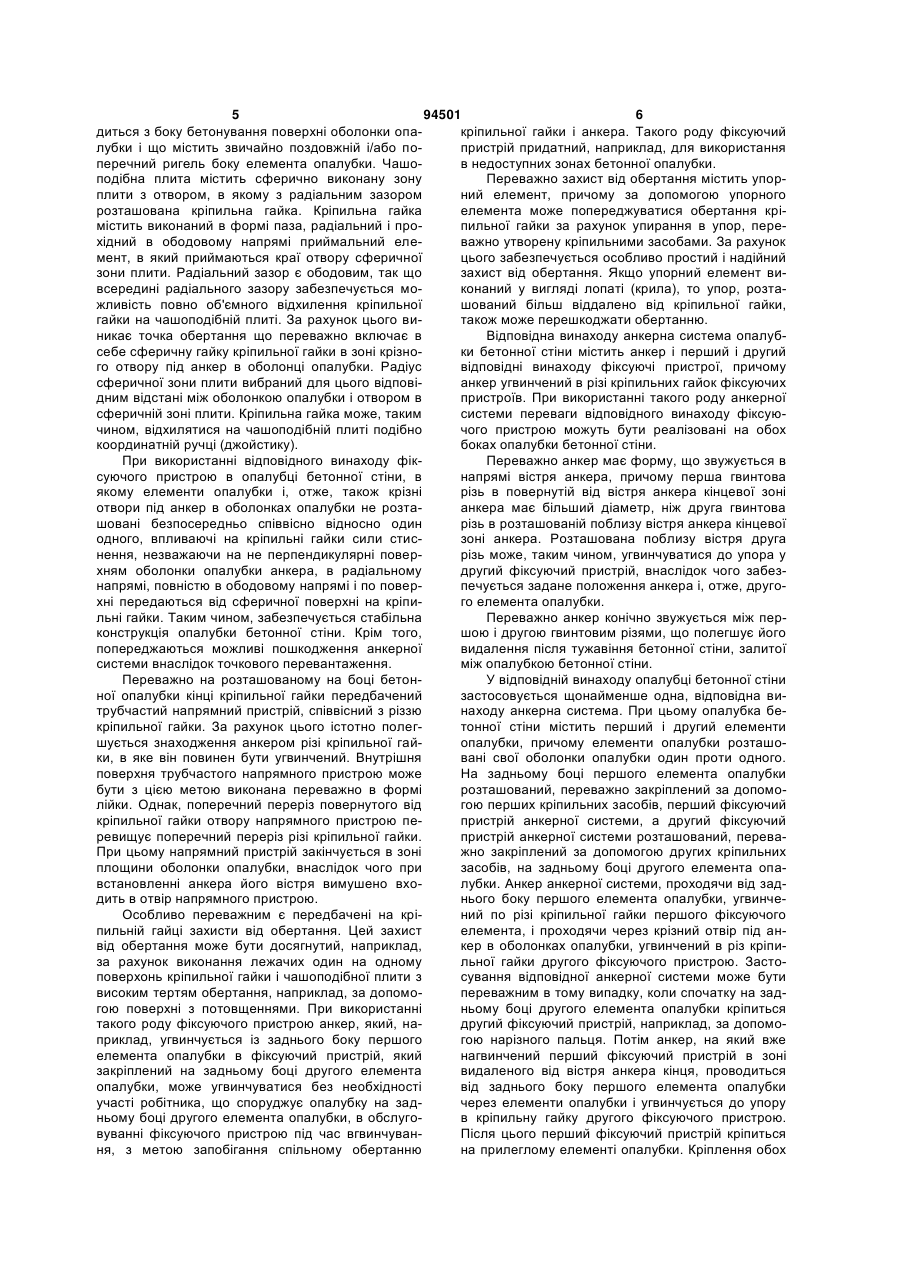

1. Фіксуючий пристрій (20, 21) для анкера (2) анкерної системи опалубки бетонної стіни, з кріпильною гайкою (23, 24) для вгвинчування анкера (2) по різі кріпильної гайки (23, 24), причому передбачена чашоподібна плита (26, 27), яка за допомогою кріпильних засобів (30) може кріпитися на задньому боці елемента (5, 6) опалубки бетонної стіни і містить сферично виконану зону плити з отвором, і причому кріпильна гайка (23, 24) розташована з радіальним зазором в згаданому отворі, причому кріпильна гайка (23, 24) містить приймальний елемент (40) в формі обводового паза, що проходить радіально, який приймає краї отвору в сферичній зоні плити, який відрізняється тим, що на кінці кріпильної гайки (24), який підлягає розташуванню на боці бетонної опалубки, передбачений трубчастий напрямний пристрій (45), співвісний з різзю кріпильної гайки (24). 2. Пристрій за п. 1, який відрізняється тим, що трубчастий напрямний пристрій (45) закінчується поблизу оболонки (7) опалубки елемента (6) опалубки. 3. Пристрій за п. 1 або 2, який відрізняється тим, що на кріпильній гайці (24) передбачений елемент (60) захисту від обертання. 4. Пристрій за п. 3, який відрізняється тим, що елемент (60) захисту від обертання містить виконаний переважно як лопать (80) упорний елемент, причому за рахунок упорного елемента може попереджуватися провертання кріпильної 2 (19) 1 3 94501 4 цьому кріпильна гайка (23) першого фіксуючого проведеного крізь отвір (75) під шплінт в анкері пристрою (20) анкерної системи попередньо по(2). зиціонована за допомогою стопорного шплінта, Винахід належить до анкерної системи опалубки бетонної стіни з щонайменше одним фіксуючим пристроєм для анкерного болта анкерної системи, причому фіксуючий пристрій містить кріпильну гайку для крізного вгвинчування анкерного болта по різі кріпильної гайки. Такого роду анкерні системи використовуються в опалубці при бетонуванні споруд із залізобетону. Опалубки бетонних стін виконуються з оболонки опалубки і її опорних елементів, наприклад, поздовжніх тримачів і поперечних ригелів. Обидва боки стіни утворяться з одного елемента бетонної опалубки, тобто однієї половини опалубки, які утримуються між собою за допомогою анкерних болтів (анкерів). Анкери проводяться наскрізь через отвори в оболонці опалубки і закріплені на своїх кінцях на підтримуючих оболонку опалубки елементах таким чином, що при бетонуванні приймається впливаюча на анкери розтягуюча сила. Звичайно обидва кінці анкерів містять різь, на яку нагвинчують кріпильні гайки як фіксатори анкера. За рахунок цього визначається ефективна довжина анкера і, тим самим, товщина підлягаючої бетонуванню стіни. Одночасний тиск, що надається рідким бетоном при бетонуванні на оболонку опалубки, відводиться через кріпильні гайки в анкери. Анкери при цьому навантажуються на розтягнення. Між оболонками опалубки в об'єм підлягаючої бетонуванню стіни вставляються розпірки, які можуть приймати виникаючі при процесі бетонування сили стиснення, за рахунок чого забезпечується, що ці сили стиснення не впливають небажаного чином на товщину стіни, тобто не зменшують її. DE 19754366 С2 розкриває анкерну систему опалубки бетонної стіни, в якій фіксуючий пристрій передбачений на одному боці опалубки бетонної стіни. Фіксуючий пристрій складається з фіксатора положення кріпильної гайки анкерної системи. Кріпильна гайка фіксується по положенню за допомогою фіксуючого болта, що проходить упоперек її осі і закріплений в поперечному ригелі, внаслідок чого неможливе подальше обертання зафіксованої по положенню кріпильної гайки. За рахунок цієї фіксації по положенню, внаслідок кріплення фіксуючого болта на поперечному ригелі, також і болт фіксується відносно однієї половини опалубки. DE 10336414 В4 розкриває анкерну систему, причому на задніх боках двох утворюючих опалубку бетонної стіни елементів опалубки, через які проведений анкер анкерної системи, передбачений вельми гнучкий фіксуючий пристрій, за допомогою якого як натягнення, так і сили стиснення, що впливають на елементи опалубки, можуть прийматися таким чином, що може забезпечуватися дуже точне утворення підлягаючої виконанню товщини бетонної стіни. У відомих анкерних системах виникають труднощі при проведенні анкерного болта при спорудженні опалубки бетонної стіни, якщо розташовані зі своїми оболонками опалубки один проти одного, що задають форму підлягаючої виготовленню бетонної стіни елементи опалубки, розташовані навпроти один одного з недостатньою співвісністю своїх крізних отворів під анкер. Оскільки анкер завжди проводиться зовні, якщо дивитися від зворотного боку першого елемента опалубки, через вже встановлені елементи опалубки, то споруджуючий опалубку робітник, який позиціонує анкер, не може бачити крізний отвір під анкер у другому елементі опалубки. Незважаючи на те, що названий останнім крізний отвір може бути відносно легко знайдений, при поганій співвісності крізних отворів анкер розташовується, однак, в цьому випадку, зі скосом відносно оболонки опалубки елементів опалубки, внаслідок чого значно утрудняється знаходження різі фіксуючого пристрою, закріпленого на задньому боці другого елемента опалубки. Крім того, в такого роду скошеному положенні анкера фіксуючі пристрої більш не прилягають повністю урівень до елементів опалубки, що веде до лише точкової передачі сили, виникаючої в процесі бетонування, від опалубки бетонної стіни на фіксуючі пристрої і значному навантаженню на них. DE 9412556 розкриває фіксуючий пристрій для анкера анкерної системи опалубки бетонної стіни, з кріпильною гайкою для вгвинчування анкера, причому передбачена чашоподібна плита, яка містить сферично виконану зону плити з отвором. Кріпильна гайка виконана сферичної таким чином, що вона всередині країв отвору рухомо закріплена аналогічно шарнірному зчленуванню, причому радіальне провертання кріпильної гайки в отворі попереджається за допомогою осьових напрямних, виконаних в формі пазів. У такого роду кріпленні кріпильної гайки в чашоподібній плиті угвинчений в кріпильну гайку анкер може переміщатися тільки при дуже високій точності напряму. З цієї причини чашоподібна плита повинна точно позиціонуватися відносно крізного отвору під анкер в оболонці опалубки. У основу винаходу встановлена задача створення анкерної системи для опалубок бетонних стін, фіксуючого пристрою для анкерної системи і опалубки бетонної стіни, які усувають недоліки рівня техніки. Ця задача вирішується за допомогою пристроїв незалежних пунктів формули винаходу. Залежні пункти показують переважні варіанти здійснення винаходу. Відповідний винаходу фіксуючий пристрій для анкера анкерної системи опалубки бетонної стіни з першим і другим елементами опалубки містить кріпильну гайку для вгвинчування анкерного болта по різьбленню кріпильної гайки. Відповідно до винаходу передбачена чашоподібна плита, яка за допомогою кріпильних засобів може кріпитися на задньому боці одного з елементів опалубки бетонної стіни, тобто на повернутій від тієї, що знахо 5 94501 6 диться з боку бетонування поверхні оболонки опакріпильної гайки і анкера. Такого роду фіксуючий лубки і що містить звичайно поздовжній і/або попристрій придатний, наприклад, для використання перечний ригель боку елемента опалубки. Чашов недоступних зонах бетонної опалубки. подібна плита містить сферично виконану зону Переважно захист від обертання містить упорплити з отвором, в якому з радіальним зазором ний елемент, причому за допомогою упорного розташована кріпильна гайка. Кріпильна гайка елемента може попереджуватися обертання крімістить виконаний в формі паза, радіальний і пропильної гайки за рахунок упирання в упор, перехідний в ободовому напрямі приймальний елеважно утворену кріпильними засобами. За рахунок мент, в який приймаються краї отвору сферичної цього забезпечується особливо простий і надійний зони плити. Радіальний зазор є ободовим, так що захист від обертання. Якщо упорний елемент вивсередині радіального зазору забезпечується моконаний у вигляді лопаті (крила), то упор, розтажливість повно об'ємного відхилення кріпильної шований більш віддалено від кріпильної гайки, гайки на чашоподібній плиті. За рахунок цього витакож може перешкоджати обертанню. никає точка обертання що переважно включає в Відповідна винаходу анкерна система опалубсебе сферичну гайку кріпильної гайки в зоні крізноки бетонної стіни містить анкер і перший і другий го отвору під анкер в оболонці опалубки. Радіус відповідні винаходу фіксуючі пристрої, причому сферичної зони плити вибраний для цього відповіанкер угвинчений в різі кріпильних гайок фіксуючих дним відстані між оболонкою опалубки і отвором в пристроїв. При використанні такого роду анкерної сферичній зоні плити. Кріпильна гайка може, таким системи переваги відповідного винаходу фіксуючином, відхилятися на чашоподібній плиті подібно чого пристрою можуть бути реалізовані на обох координатній ручці (джойстику). боках опалубки бетонної стіни. При використанні відповідного винаходу фікПереважно анкер має форму, що звужується в суючого пристрою в опалубці бетонної стіни, в напрямі вістря анкера, причому перша гвинтова якому елементи опалубки і, отже, також крізні різь в повернутій від вістря анкера кінцевої зоні отвори під анкер в оболонках опалубки не розтаанкера має більший діаметр, ніж друга гвинтова шовані безпосередньо співвісно відносно один різь в розташованій поблизу вістря анкера кінцевої одного, впливаючі на кріпильні гайки сили стисзоні анкера. Розташована поблизу вістря друга нення, незважаючи на не перпендикулярні поверрізь може, таким чином, угвинчуватися до упора у хням оболонки опалубки анкера, в радіальному другий фіксуючий пристрій, внаслідок чого забезнапрямі, повністю в ободовому напрямі і по поверпечується задане положення анкера і, отже, другохні передаються від сферичної поверхні на кріпиго елемента опалубки. льні гайки. Таким чином, забезпечується стабільна Переважно анкер конічно звужується між перконструкція опалубки бетонної стіни. Крім того, шою і другою гвинтовим різями, що полегшує його попереджаються можливі пошкодження анкерної видалення після тужавіння бетонної стіни, залитої системи внаслідок точкового перевантаження. між опалубкою бетонної стіни. Переважно на розташованому на боці бетонУ відповідній винаходу опалубці бетонної стіни ної опалубки кінці кріпильної гайки передбачений застосовується щонайменше одна, відповідна витрубчастий напрямний пристрій, співвісний з різзю находу анкерна система. При цьому опалубка бекріпильної гайки. За рахунок цього істотно полегтонної стіни містить перший і другий елементи шується знаходження анкером різі кріпильної гайопалубки, причому елементи опалубки розташоки, в яке він повинен бути угвинчений. Внутрішня вані свої оболонки опалубки один проти одного. поверхня трубчастого напрямного пристрою може На задньому боці першого елемента опалубки бути з цією метою виконана переважно в формі розташований, переважно закріплений за допомолійки. Однак, поперечний переріз повернутого від гою перших кріпильних засобів, перший фіксуючий кріпильної гайки отвору напрямного пристрою пепристрій анкерної системи, а другий фіксуючий ревищує поперечний переріз різі кріпильної гайки. пристрій анкерної системи розташований, переваПри цьому напрямний пристрій закінчується в зоні жно закріплений за допомогою других кріпильних площини оболонки опалубки, внаслідок чого при засобів, на задньому боці другого елемента опавстановленні анкера його вістря вимушено вхолубки. Анкер анкерної системи, проходячи від заддить в отвір напрямного пристрою. нього боку першого елемента опалубки, угвинчеОсобливо переважним є передбачені на кріний по різі кріпильної гайки першого фіксуючого пильній гайці захисти від обертання. Цей захист елемента, і проходячи через крізний отвір під анвід обертання може бути досягнутий, наприклад, кер в оболонках опалубки, угвинчений в різ кріпиза рахунок виконання лежачих один на одному льної гайки другого фіксуючого пристрою. Застоповерхонь кріпильної гайки і чашоподібної плити з сування відповідної анкерної системи може бути високим тертям обертання, наприклад, за допомопереважним в тому випадку, коли спочатку на задгою поверхні з потовщеннями. При використанні ньому боці другого елемента опалубки кріпиться такого роду фіксуючого пристрою анкер, який, надругий фіксуючий пристрій, наприклад, за допомоприклад, угвинчується із заднього боку першого гою нарізного пальця. Потім анкер, на який вже елемента опалубки в фіксуючий пристрій, який нагвинчений перший фіксуючий пристрій в зоні закріплений на задньому боці другого елемента видаленого від вістря анкера кінця, проводиться опалубки, може угвинчуватися без необхідності від заднього боку першого елемента опалубки участі робітника, що споруджує опалубку на задчерез елементи опалубки і угвинчується до упору ньому боці другого елемента опалубки, в обслугов кріпильну гайку другого фіксуючого пристрою. вуванні фіксуючого пристрою під час вгвинчуванПісля цього перший фіксуючий пристрій кріпиться ня, з метою запобігання спільному обертанню на прилеглому елементі опалубки. Кріплення обох 7 94501 8 фіксуючих пристроїв на задніх боках елементів поздовжній і поперечний ригель 9, на який звичайопалубки служить, нарівні з їх точним позиціонуним чином приклепується оболонка 7 опалубки. ванням, також для того, щоб діючі також при заЗображення в перерізі проходить через поздовжлитті опалубки бетонної стіни від анкерної системи ній ригель, так що відповідний подовжній ригель на елементи опалубки сили стиснення могли відпредставлений тільки стінкою 11 стального профіводитися в анкер. лю, з якого він виготовлений. Елементи 5, 6 опаЯкщо як другий фіксуючий пристрій викорислубки розташовані своїми оболонками 7 один протовується фіксуючий пристрій з трубчастим нати одного для формування підлягаючої прямним пристроєм і/або захистом від обертання, бетонуванню бетонної стіни. У зоні кожного попето спрощується знаходження різі кріпильної гайки речного ригеля в оболонках 7 передбачено по оддругого фіксуючого пристрою і/або немає необхідному крізному отвору 13 під анкер. Анкер 2 провеності в фіксації робітником, що споруджує опалубдений або проводиться від заднього боку першого ку, другого фіксуючого пристрою, щоб запобігти елемента 5 опалубки через крізні отвори 13 під одночасному обертанню при вгвинчуванні анкера, анкер і поперечні ригелі, в зонах яких розташовані У відповідній винаходу опалубці бетонної стіни крізні отвори 13 під анкер. При цьому в крізних вельми переважним є використання як анкерної отворах 13 під анкер розташовані ущільнення 15, системи такої анкерної системи, в якій перша гвикожне з яких охоплює анкер 2 таким чином, що при нтова різь в повернутій від вістря анкера кінцевої бетонуванні не може відбуватися по суті ніякого зоні анкера має більший діаметр, ніж друга гвинвитікання рідини через крізні отвори 13 під анкер. това різь в розташованій поблизу вістря анкера На задньому боці елементів 5, 6 опалубки розтакінцевої зоні анкера, переважно з анкером, що шоване по одному, відповідному винаходу фіксуюконічно звужується. Якщо друга різь анкера анкерчому пристрою 20, 21 в зоні крізних отворів 13 під ної системи угвинчена повністю до упору в кріпианкер. Фіксуючі пристрої 20, 21 містять, відповідно, льну гайку другого фіксуючого пристрою анкерної кріпильну гайку 23, 24 з різзю, тобто отвір з внутсистеми і кріпильна гайка першого фіксуючого рішньою різзю, через який угвинчений або угвинпристрою анкерної системи застопорена за допочується анкер 2. Далі, фіксуючі пристрої 20, 21 могою шплінта, проведеного через отвір під містять відповідно чашоподібну плиту 26, 27 з крішплінт в анкер, то товщина підлягаючої бетонупильними засобами 30 для кріплення чашоподібванню стіни може точно регулюватися без додатної плити 26, 27 і, отже, фіксуючого пристрою 20, кових витрат на вирівнювання, просто за допомо21 на задньому боці відповідно одного з елементів гою заключного монтажу анкерної системи. 5, 6 опалубки. Кріпильні засоби 30 утворені отвоНаступне відповідне винаходу виконання фікром в крайовій зоні чашоподібної плити 26, 27, суючих пристроїв для кріплення на спочатку підлячерез який нарізний палець 32 угвинчений або гаючому встановленню елементі опалубки могло б може бути угвинчений в нарізний отвір 34 на відполягати в тому, що фіксуючі пристрої постійно повідному поздовжньому ригелі. Як технічно рівзакріплені на елементах опалубки. Це створило б ноцінні кріпильні засоби 30 представляються можту перевагу, що на попередньо встановленому ливими також скоби, байонетні замки і аналогічні елементі опалубки не потрібно проводити попереутримуючі засоби. Чашоподібна плита 26, 27 вигодніх монтажних робіт. Однак в цьому випадку фіктовлена з стальної плити. Вона містить сферично суючі засоби повинні з можливістю переміщення виконану зону плити, тобто виконану в сферичній розташовуватися на елементах опалубки, щоб чаші зону плити, в якій передбачений отвір. Увігнузабезпечити можливість кріплення анкера нагвинта поверхня чашоподібної плити 26, 27 розташоченим на нього фіксуючим пристроєм на боці завана в напрямі оболонки 7 опалубки відповідного мкнення опалубки. елемента 5, 6 опалубки з ободовим радіальним Винахід пояснюється нижче більш детально на зазором. У отворі позиціонована кріпильна гайка основі прикладу здійснення з посиланням на крес23, 24 відповідних фіксуючих пристроїв 20, 21. На лення. кріпильних гайках 23, 24 передбачений по одному Фіг. 1-4 показують в перерізі відповідний варірадіальному і проходячому в ободовому напрямі ант здійснення відповідної винаходу опалубки бепазу, який утворює приймальний елемент 40, який тонної стіни в різних фазах проведення анкера приймає краї отвору в сферичній зоні відповідної відповідної винаходу анкерної системи через відчашоподібної плити 26, 27. Приймальний елемент повідну винаходу анкерну систему. Фіг. 1b і 1с по40 має відповідну сферичній зоні плити форму, так казують збільшене зображення з фіг. 1а. що всередині радіального зазору забезпечується Фігури показують відповідний винаходу предможливість повно об'ємного відхилення кріпильної мет чисто схематично і їх масштаб не треба розугайки 23, 24 на чашоподібній плиті 26, 27 в напрямі міти як реальний. Окремі складові частини відповід чашоподібної плити 26, 27. Паз може бути відного винаходу предмета зображені таким утворений, наприклад, за рахунок того, що кільце чином, щоб їх конструкція могла бути добре вид41, що створює розташовану на боці бетонної ною. опалубки стінку паза, насаджене або нагвинчене На фіг. 1-4 в розрізі зображений варіант відпона трубчасту зону сформованої як сферична гайка відної винаходу опалубки бетонної стіни в різних 42 частини кріпильної гайки 23, 24. На відповіднофазах введення анкера 2 відповідної винаходу му винаходу фіксуючому пристрої 21, який позиціанкерної системи через відповідну винаходу анкеонований на другому елементі 6 опалубки, на розрну систему. Зображені, відповідно, перший і друташованому на боці бетонної опалубки кінці гий елементи 5, 6 опалубки. Елементи 5, 6 опалукріпильної гайки 24 передбачений розташований бки містять кожний оболонку 7 опалубки, а також співвісно різі кріпильної гайки 24 трубчастий на 9 94501 10 прямний пристрій 45 (наприклад, що має форму необхідно кріплення чашоподібних плит 26, 27 на втулки продовження, яке виконане на кріпильній задніх боках елементів 5, 6 опалубки. Останнє гайці 24), який має конічно прохідний вільний покріплення зроблене на фіг. 2 і 3 за допомогою наперечний переріз. Внутрішня поверхня цього нарізних пальців 32 з відформованими кільцями. прямного пристрою 45 має форму лійки з кутом Анкери 2 в своїх, підлягаючих позиціонуванню між розчину, так що вона служить як напрямна при оболонками 7 опалубки зонах мають форму, що введенні анкера 2, як зображена на фіг. 2. Отвір конічно звужується в напрямі відповідного вістря напрямного пристрою 45 проходить приблизно до 50 анкера, внаслідок чого анкери 2, зокрема, якщо ущільнення 15 у відповідних крізних отворах 13 під вони перед їх використанням в опалубці бетонної анкер відповідної оболонки 7 опалубки, внаслідок стіни були оброблені або змазані маслом, можуть чого анкер 2, який своїм вістрям 50 проводиться бути знову легко видалені після тужавіння бетоночерез відповідне ущільнення 15, вводиться безпованої бетонної стіни. середньо в напрямний пристрій 45, який сформоКрізні отвори 13 під анкер елементів 5, 6 опаваний за одне ціле на сферичній гайці 42. Тим салубки бетонної стіни за фіг. 2-4 розташовані не мим центр обертання (центр кола), навколо якого співвісно один одним. Відповідно до цього кріписферична гайка 42 може при введенні анкера 2 льні гайки фіксуючих пристроїв 20, 21 розташовані повертатися, відхилятися або зміщатися, розтане центровано в отворах сферичних зон відповідшований в зоні площини оболонки 7 опалубки. ної чашоподібної плити. Навпаки, кріпильні гайки Далі, на кріпильних гайках 23, 24 фіксуючих прина поверхні сферичних зон чашоподібних плит строїв 20, 21, які вводяться на задніх боках другого радіально відхилені від відповідних чашоподібних елемента 6 опалубки, тобто того елемента 6 опаплит, внаслідок чого анкери 2 орієнтовані не перлубки, через який анкери 2 вводяться з передньопендикулярно оболонкам 7 опалубки елементів 5, го боку, тобто з боку оболонки 7 опалубки, перед6 опалубки. бачені по елементу 60 захисту від обертання. Ці На фіг. 2 показано, як анкер 2 після введення елементи 60 захисту від обертання виконані таким через крізний отвір 13 під анкер другого елемента чином, що зовнішня зона кріпильних гайок 24 при 6 опалубки входить своїм вістрям 50 в трубчастий обертанні відповідної кріпильної гайки 24 впиранапрямний пристрій 45 фіксуючого пристрою 21, ється в упор, утворений, наприклад, кріпильними закріпленого на задньому боці другого елемента 6 засобами 30 відповідної чашоподібної плити 27, опалубки, і прямує напрямним пристроєм 45 до внаслідок чого кріпильна гайка 21 не може далі різі відповідної кріпильної гайки. повертатися. Елементи 5, 6 опалубки бетонної У варіанті фіксуючого пристрою, розташованостіни на фіг. 1 розташовані зі своїми крізними го на задньому боці другого елемента 6 опалубки отворами 13 під анкер лежачих співвісно один за фіг. 4, елемент 60 захисту від обертання викопроти одного. З цього слідує, що кріпильні гайки наний по типу лопаті 80, виступаючої від кріпиль23, 24 центровано позиціоновані у відповідних ної гайки, так що також наступний, видалений від отворах в чашоподібних плитах 26, 27. Анкер 2 на кріпильної гайки упор може перешкоджати спільфіг. 1 повністю угвинчений. З цією метою різь 70 ному обертанню кріпильної гайки при вгвинчуванні анкера 2 в зоні вістря 50 анкера 2 має менший анкера 2. Анкер 2 за фіг. 4 містить безперервну діаметр ніж інший анкер 2, внаслідок чого на перегвинтову різь вздовж всієї своєї довжини. Останнє ході різі 70 до іншого анкера 2 утворюється упор. обумовлює необхідність покриття анкера 2 перед Тим самим попередньо задається глибина вгвинйого використанням в опалубці бетонної стіни щочування різі 70 в зону вістря 50 анкера 2 в кріпильнайменше в подальшій забетонованій зоні анкера ну гайку 24 відповідного фіксуючого пристрою 21. 2 шаром 82 пластмаси, що проходить конічно, щоб При цьому діаметр різі 71 в зоні повернутого від після тужавіння бетонної стіни можна було знову вістря анкера кінця анкера 2 більший ніж діаметр видаляти анкер. різі 70 в зоні вістря 50 анкера 2. Далі, з цього сліПропонується фіксуючий пристрій 20, 21 для дує, що різь кріпильної гайки позиціонованого на анкера 2 анкерної системи опалубки бетонної стізадньому боці першого елемента 5 опалубки фікни, з кріпильною гайкою 23, 24 для вгвинчування суючого пристрою 20, від якого вводиться анкер 2, анкера 2 по різі кріпильної гайки 23, 24. При цьому має більший діаметр ніж різь кріпильної гайки фікпередбачена чашоподібна плита 26, 27, яка за суючого пристрою 21 на задньому боці другого допомогою кріпильних засобів 30 може кріпитися елемента 6 опалубки. Зображені анкери 2 містять, на задньому боці елемента 5, 6 опалубки і містить далі, на своїх, повернутих від вістря 50 відповідносферично виконану зону плити з отвором, в якому го анкера кінцевих зонах, на які нагвинчені закріпз радіальним зазором розташована кріпильна гайлені на задньому боці першого елемента 5 опалука 23, 24, причому кріпильна гайка 23, 24 містить бки фіксуючі пристрої 20, отвори 75 під шплінт для маючий форму паза, радіально ободовий приймавстановлення стопорних шплінтів. За допомогою льний елемент 40, який приймає краї отвору в розташування цих отворів 75 під шплінт може висферичній зоні плити. значатися товщина підлягаючої бетонуванню стіВинахід не обмежується вказаними вище прини. Для того, щоб також забезпечити можливість кладами здійснення. Навпаки, представляється прийому сил стиснення, що діють на елементи 5, 6 можливою велика кількість варіантів, які можуть опалубки, які могли б привести до зменшення товикористовуватися також при принципово іншому вщини підлягаючої бетонуванню стіни, зображеної здійсненні ознак винаходу. анкерною системою на фіг. 1, було б додатково 11 94501 12 13 94501 14 15 Комп’ютерна верстка А. Крижанівський 94501 Підписне 16 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
