Система напрямних, що кріпляться до стіни

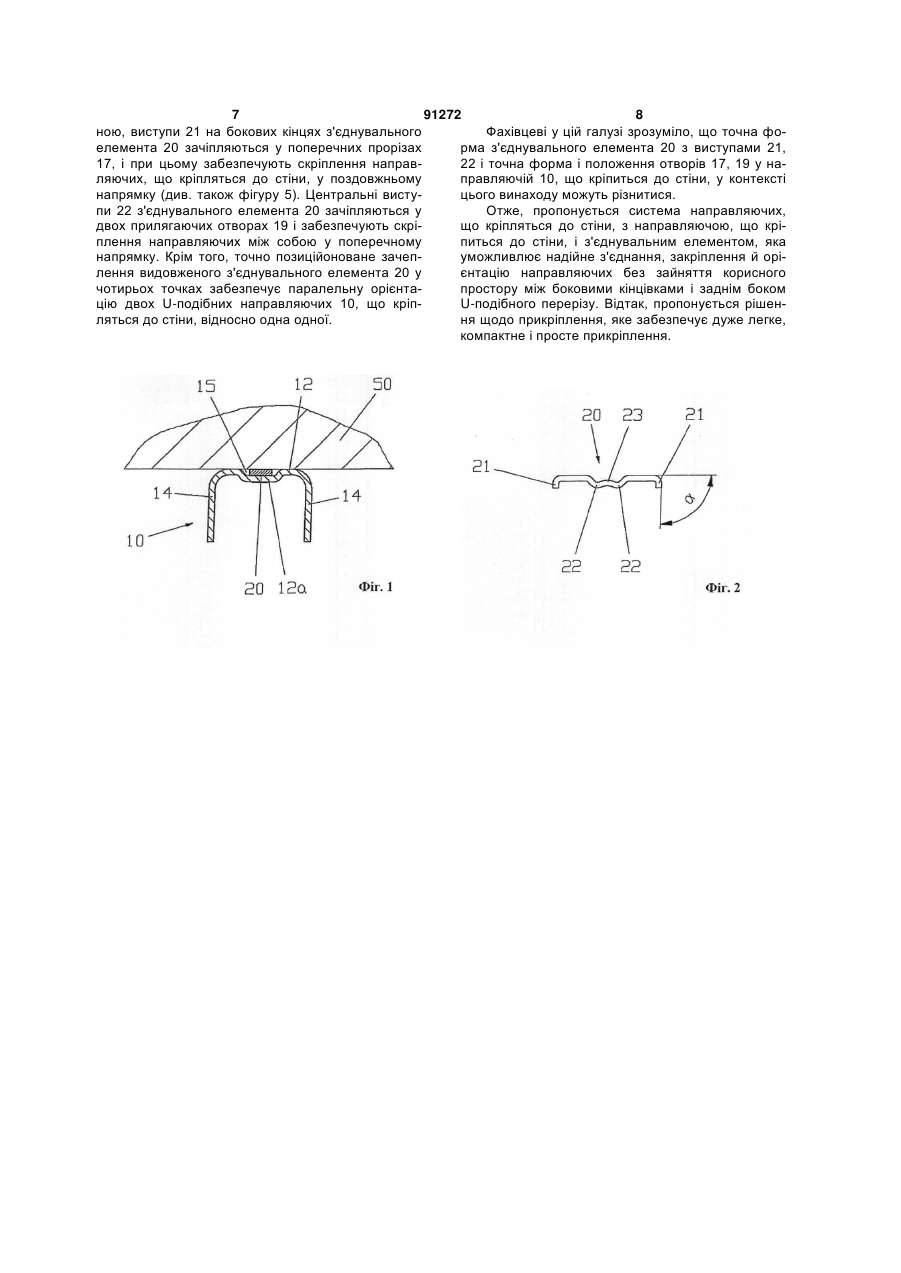

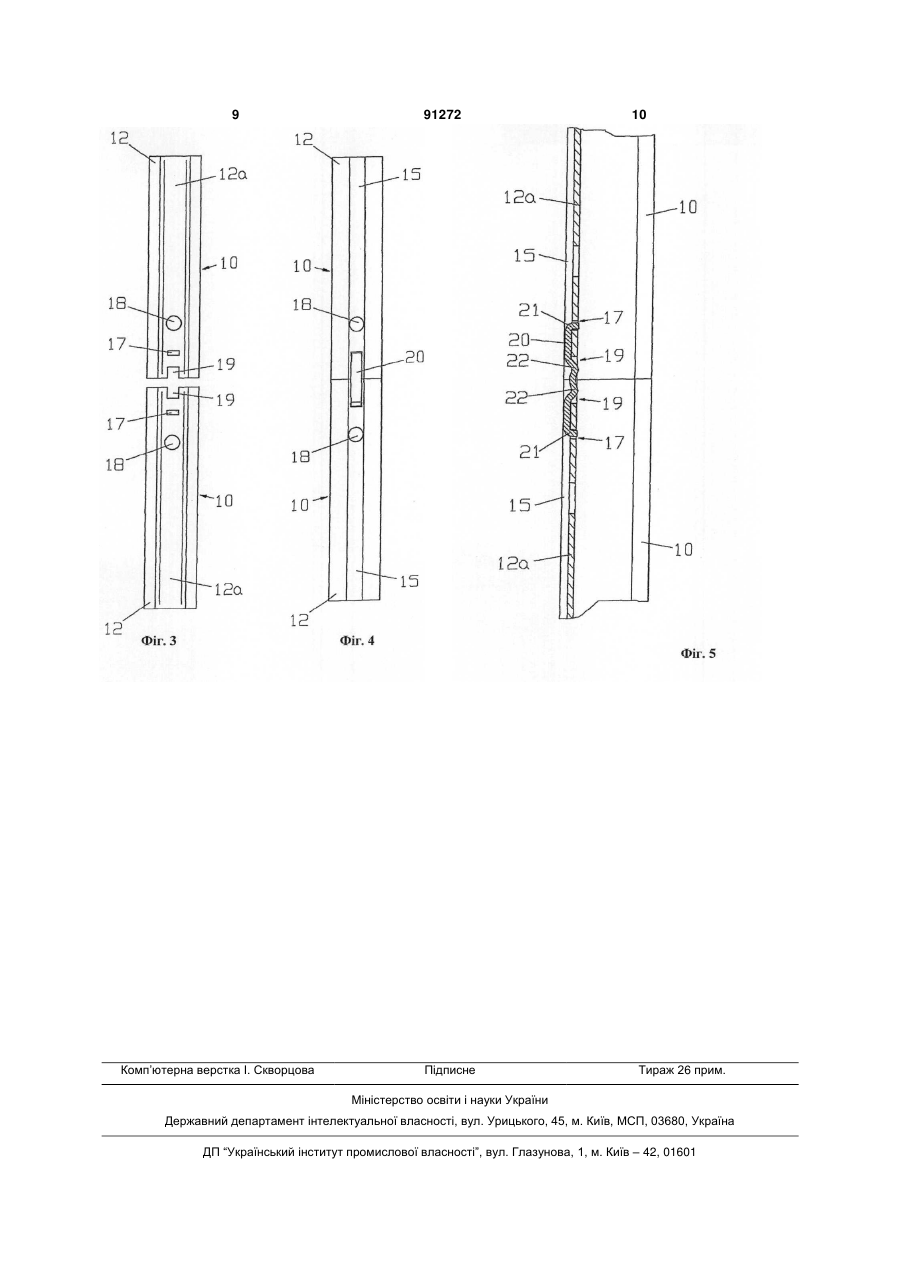

1. Система напрямних, що кріпляться до стіни, яка містить: принаймні одну напрямну (10), що кріпиться до стіни, виконану з U-подібним поперечним перерізом з задньою частиною (12), яка може кріпитися до стіни (50), і двома боковими кінцівками (14), які проходять вперед від задньої частини (12) у напрямку від стіни, а також порожниною (15) на задньому боці, яка проходить у поздовжньому напрямку на задньому боці задньої частини (12), направленому до стіни, і принаймні один з'єднувальний елемент (20), призначений для з'єднання двох напрямних (10), що кріпляться до стіни, які упираються одна в одну у поздовжньому напрямку, причому з'єднувальний елемент (20), коли напрямні, що кріпляться до стіни, є у з'єднаному стані, знаходиться у порожнині (15) на задньому боці. 2. Система напрямних, що кріпляться до стіни, за п. 1, яка відрізняється тим, що напрямна (10), що кріпиться до стіни, має у задній частині (12) принаймні на одному кінці у довжину перший і другий отвори (17, 19), а з'єднувальний елемент (20) має з обох боків перший і другий виступи (21, 22) для зачеплення в отворах (17, 19), передбачених у напрямній, що кріпиться до стіни. 2 (19) 1 3 Винахід відноситься до системи направляючих, що кріпляться до стіни, призначеної для підвішування опор для полиць або схожих елементів, щоб утворити систему полиць, яка може використовуватися гнучким й універсальним чином. Дані відомі системи полиць широко використовуються й добре зарекомендували себе у побутовому і комерційному використанні як засіб забезпечення великої площі поверхні для розміщення, наприклад, книг, предметів, папок тощо. Оскільки їх можна нарощувати вверх й розширювати вбік будь-яким чином, ці системи полиць забезпечують високу ступінь гнучкості. У деяких випадках, особливо у комерційних випадках застосування, звичайними є полиці висотою три, чотири або більше метрів. Однак з причин навантаження-вивантаження, транспортування і зберігання направляючі, що кріпляться до стіни, довжиною більше за 1,5-2 метри непрактичні і не поширені. Тому доводиться монтувати дві або більше направляючих, що кріпляться до стіни, одна поверх одної. Це спричиняє необхідність у кріпильних засобах, які уможливлять орієнтування двох направляючих, що кріпляться до стіни, які упираються одна в одну у поздовжньому напрямку, відносно одна одної і їх скріплення між собою. Поширеним типом вертикальних направляючих, що кріпляться до стіни, є так звані направляючі з U-подібним поперечним перерізом, у яких задня частина, паралельна стіні, кріпиться до стіни, і з цієї задньої частини вперед проходять дві бокові кінцівки. Кінцівки можуть мати отвори або схожі елементи для підвішування опор для полиць або схожих елементів або вертикальні прорізи для направлення переміщення утримуючих або схожих елементів. Для того щоб запобігти обмеженню використання направляючих з U-подібним поперечним перерізом, простір, утворений між задньою частиною і боковими кінцівками, повинен бути якомога незайнятим. У документі GB-A-1 503 214 розкрита направляюча, що кріпиться до стіни, у вигляді профілю з U-подібним поперечним перерізом із задньою частиною, яка може кріпитися до стіни, і двома боковими кінцівками, які проходять у напрямку від стіни, і канавкою, яка проходить у поздовжньому напрямку направляючої, що кріпиться до стіни, яка утворює порожнину на боці до стінки. Стійки для вільно стоячих полиць відомі з патенту СІНА № 3 480 155. Ці стійки мають вставний з'єднувальний елемент, призначений для з'єднання двох стійок для полиць, які упираються одна в одну у поздовжньому напрямку. У документі ЕР-А-095 021 розкриті панельні рейки, що кріпляться до стелі або стіни, із Сподібним поперечним перерізом, які у точці з'єднання врівень упираються одна в одну і з'єднані між собою панельними з'єднувачами, які так само мають С-подібну форму, причому ці панельні з'єднувачі вставляються у боки С-подібного поперечного перерізу. Відповідно, метою цього винаходу є створення системи направляючих, що кріпляться до стіни, принаймні з однією направляючою, що кріпиться до стіни, і з'єднувальним елементом, яка уможли 91272 4 влює надійне з'єднання двох направляючих, що кріпляться до стіни, з U-подібним поперечним перерізом, які упираються одна в одну у поздовжньому напрямку, й орієнтацію направляючих, що кріпляться до стіни, відносно одна одної практично без обмеження корисного простору між боковими кінцівками і задньої частиною U-подібного поперечного перерізу. Для досягнення цієї мети пропонується система направляючих, що кріпляться до стіни, яка містить принаймні одну направляючу, що кріпиться до стіни, з U-подібним поперечним перерізом і з задньою частиною, яка може кріпитися до стіни, двома боковими кінцівками, які виступають у напрямку від стіни, порожниною на задньому боці, яка проходить у поздовжньому напрямку на поверхні задньої частини, направленої до стіни, і з'єднувальний елемент, призначений для з'єднання двох направляючих, що кріпляться до стіни, які упираються одна в одну у поздовжньому напрямку, причому з'єднувальний елемент, коли направляючі, що кріпляться до стіни, є у з'єднаному стані, знаходиться у порожнині на задньому боці. Таким чином, з'єднувальний елемент скріплює дві направляючі, що кріпляться до стіни, які упираються одна в одну на своїх торцях. Однак оскільки він знаходиться у порожнині, утвореній на боці від стіни задньої частини направляючої, що кріпиться до стіни, з'єднувальний елемент не виступає у корисний простір, утворений між двома боковими кінцівками і задньою стінкою U-подібної направляючої, що кріпиться до стіни. Відповідно, з'єднувальний елемент не заважає прикріпленню або вертикальному переміщенню утримуючих або схожих елементів. Тому направляюча, що кріпиться до стіни, може мати украй компактну конструкцію. В одному прикладі переважного варіанту здійснення направляюча, що кріпиться до стіни, має принаймні на одному кінці у довжину перший і другий отвори, а з'єднувальний елемент має з обох боків перший і другий виступи для зачеплення в отворах, передбачених у направляючій, що кріпиться до стіни. Через те, що виступи з'єднувального елемента зачіпляються у відповідних отворах направляючих, що кріпляться до стіни, останні з'єднуються між собою і скріпляються одна з одною. Перший отвір може переважно виконуватися у вигляді прорізу, який проходить поперечно поздовжньому напрямку направляючої, що кріпиться до стіни, а перші виступи знаходяться на кінці з'єднувального елемента для зачеплення у поперечних прорізах взаємно обпертих направляючих, що кріпляться до стіни, тим самим забезпечуючи фіксування відносного положення направляючих, що кріпляться до стіни, у поздовжньому напрямку. Другий отвір може переважно виконуватися у вигляді практично прямокутного вирізу на кінці направляючої, що кріпиться до стіни, а другі виступи з'єднувального елемента розміщені по центру, щоб зачіплятися у цих других отворах, тим самим забезпечуючи позиціювання направляючих, що кріпляться до стіни, відносно одна одної у поперечному напрямку. 5 91272 6 Завдяки комбінації прорізу для позиціювання у дальніх від стіни, можуть передбачатися канавки, поздовжньому напрямку і прямокутного вирізу для виступаючі кінцеві елементи або направляючі або позиціювання у поперечному напрямку, положення схожі елементи для встановлені ковзних елеменможна надійно фіксувати як у поздовжньому, так й тів або опорних елементів, які можна зміщати у поперечному напрямках, й направляючі можна горизонтальному напрямку. Форма і конструкція орієнтувати відносно одна одної з використанням бокових кінцівок 14 для цього винаходу не є суттєз'єднувального елемента, який є компактним, а вою. також легким і дуже економічним для виготовленЗадня частина 12 направляючої 10, що кріня. питься до стіни, яку можна кріпити до стіни, наприЗ'єднувальний елемент переважно може бути клад, гвинтами, має частину 12а, що виступає видовженим плоским металевим елементом з певперед (тобто, від стіни), яка на боці від стіни ршим і другим виступами на обох кінцях. Він є легутворює порожнину 15. У цій порожнині 15 знахоким, малим і недорогим для виготовлення. диться з'єднувальний елемент 20, призначений Перші виступи на бокових кінцях з'єднувальнодля з'єднання двох секцій направляючої 10, які го елемента можуть утворювати кут 60-85°, переупираються одна в одну у вертикальному напрямважно, 75-85°, з основною площиною з'єднувальку. ного елемента, яка паралельна стіні і задній Фігура 2 ілюструє приклад варіанту здійснення частині направляючої з U-подібним поперечним пропонованого з'єднувального елемента 20. Він перерізом. Цей вибір кута полегшує установку і виконаний у вигляді видовженої деталі з металескріплення двох направляючих, що кріпляться до вого листа і має два виступи 21 на бокових кінцях, стіни, між собою і створює пружне зусилля, яке а також два центральних виступи 22. Два центраз'єднує дві направляючі між собою. льних виступи 22 з'єднані між собою канавкою або В одному прикладі переважного варіанту здій"складкою". Втім, центральні виступи могли б бути снення два центральних виступи з'єднувального й іншої форми. Виступи 21 на бокових кінцях моелемента з'єднані між собою малою канавкою або жуть проходити перпендикулярно основній пло"складкою", яка підвищує жорсткість з'єднувальнощині з'єднувального елемента, яка паралельна го елемента. площині стіни і задній частині 12 направляючої 10, Далі винахід пояснюється на прикладі конкрещо кріпиться до стіни, або, переважно, може утвотного варіанту здійснення з посиланнями на додарювати кут α 60-85°, переважно, 75-85°, з цією ні фігури. основною площиною. Таке кутове положення поФігура 1 ілюструє приклад варіанту здійснення легшує з'єднування з'єднувального елемента і пропонованої системи направляючих, що кріпнаправляючих, що кріпляться до стіни. З'єднуваляться до стіни, у горизонтальному перерізі. льний елемент 20, який може виготовлятися з Фігура 2 представляє собою вигляд збоку, пружного матеріалу, такого, як металевий лист, який ілюструє приклад варіанту здійснення пропоможе також прикладати до двох направляючих, що нованого з'єднувального елемента. кріпляться до стіни, які необхідно з'єднати, пружне Фігура 3 представляє собою вигляд спереду, зусилля натягу. який ілюструє дві направляючі, що кріпляться до Фігура 3 представляє собою вигляд спереду, стіни, які на своїх кінцях упираються одна в одну, в тобто у напрямку, якщо дивитися на стіну, який одному з прикладів варіанту здійснення винаходу. ілюструє приклад варіанту здійснення винаходу, Фігура 4 представляє собою вигляд заднього який містить дві направляючі 10, що кріпляться до боку двох направляючих, що кріпляться до стіни, стіни, які на своїх кінцях упираються одна в одну, а з'єднаних між собою з'єднувальним елементом. фігура 4 представляє собою вигляд ззаду, який Фігура 5 представляє собою вертикальний пеілюструє дві направляючі, що кріпляться до стіни, реріз, який ілюструє приклад варіанту здійснення 10, з'єднані між собою з'єднувальним елементом пропонованої системи направляючих, що кріп20. ляться до стіни. У своїй задній частині направляючі 10, що кріДалі винахід докладно пояснюється із посипляться до стіни, кожна має виступаючу вперед ланнями на приклади конкретних варіантів здійссередню частину 12а, яка на своєму задньому боці нення. (боці від стіни) утворює порожнину 15. У цій пороФігура 1 представляє собою вигляд у горизонжнині 15 знаходиться з'єднувальний елемент 20, тальному перерізі, який ілюструє приклад варіанту призначений для з'єднання двох направляючих 10, здійснення пропонованої системи направляючих. що кріпляться до стіни, які на своїх кінцях упираВона містить направляючу 10, що кріпиться до ються одна в одну, як показано на фігурах 1, 4 і 5. стіни, з U-подібним поперечним перерізом і з'єднуУ середній частині 12а направляючої 10, що крівальний елемент 20, призначений для з'єднання питься до стіни, можуть передбачатися отвори 18 двох направляючих, що кріпляться до стіни, які на для прикріплення направляючої, що кріпиться до своїх поздовжніх кінцях упираються одна в одну стіни, до стіни. (фігури 3-5), що дозволяє встановлювати дві або Крім того, у виступаючій вперед середній часбільше направляючих, що кріпляться до стіни, тині 12а поруч із кінцями направляючої 12, що кріодна поверх одної на стіні, перегородці, рамі або питься до стіни, передбачені отвори 17, 19. Персхожій конструкції. Направляюча, що кріпиться до ший отвір 17 виконаний у вигляді прорізу, який стіни, у цілому виконана з U-подібним перерізом із проходить у поперечному напрямку, а другий отвір задньою частиною 12, яка може кріпитися до стіни 19 має прямокутну форму і знаходиться на кінці 50, і двома боковими кінцівками 14, які відступають середньої частини 12а. Для того щоб з'єднати дві від стіни. На передніх кінцях бокових кінцівок 14, направляючі, що кріпляться до стіни, одна з од 7 91272 8 ною, виступи 21 на бокових кінцях з'єднувального Фахівцеві у цій галузі зрозуміло, що точна фоелемента 20 зачіпляються у поперечних прорізах рма з'єднувального елемента 20 з виступами 21, 17, і при цьому забезпечують скріплення направ22 і точна форма і положення отворів 17, 19 у наляючих, що кріпляться до стіни, у поздовжньому правляючій 10, що кріпиться до стіни, у контексті напрямку (див. також фігуру 5). Центральні вистуцього винаходу можуть різнитися. пи 22 з'єднувального елемента 20 зачіпляються у Отже, пропонується система направляючих, двох прилягаючих отворах 19 і забезпечують скріщо кріпляться до стіни, з направляючою, що кріплення направляючих між собою у поперечному питься до стіни, і з'єднувальним елементом, яка напрямку. Крім того, точно позиційоноване зачепуможливлює надійне з'єднання, закріплення й орілення видовженого з'єднувального елемента 20 у єнтацію направляючих без зайняття корисного чотирьох точках забезпечує паралельну орієнтапростору між боковими кінцівками і заднім боком цію двох U-подібних направляючих 10, що кріпU-подібного перерізу. Відтак, пропонується рішенляться до стіни, відносно одна одної. ня щодо прикріплення, яке забезпечує дуже легке, компактне і просте прикріплення. 9 Комп’ютерна верстка І. Скворцова 91272 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
