Освітлювальна установка і спосіб її використання
Номер патенту: 106436
Опубліковано: 26.08.2014
Автори: Налічаєв Боріс Владіміровіч, Налічаєв Ілья Борісовіч
Формула / Реферат

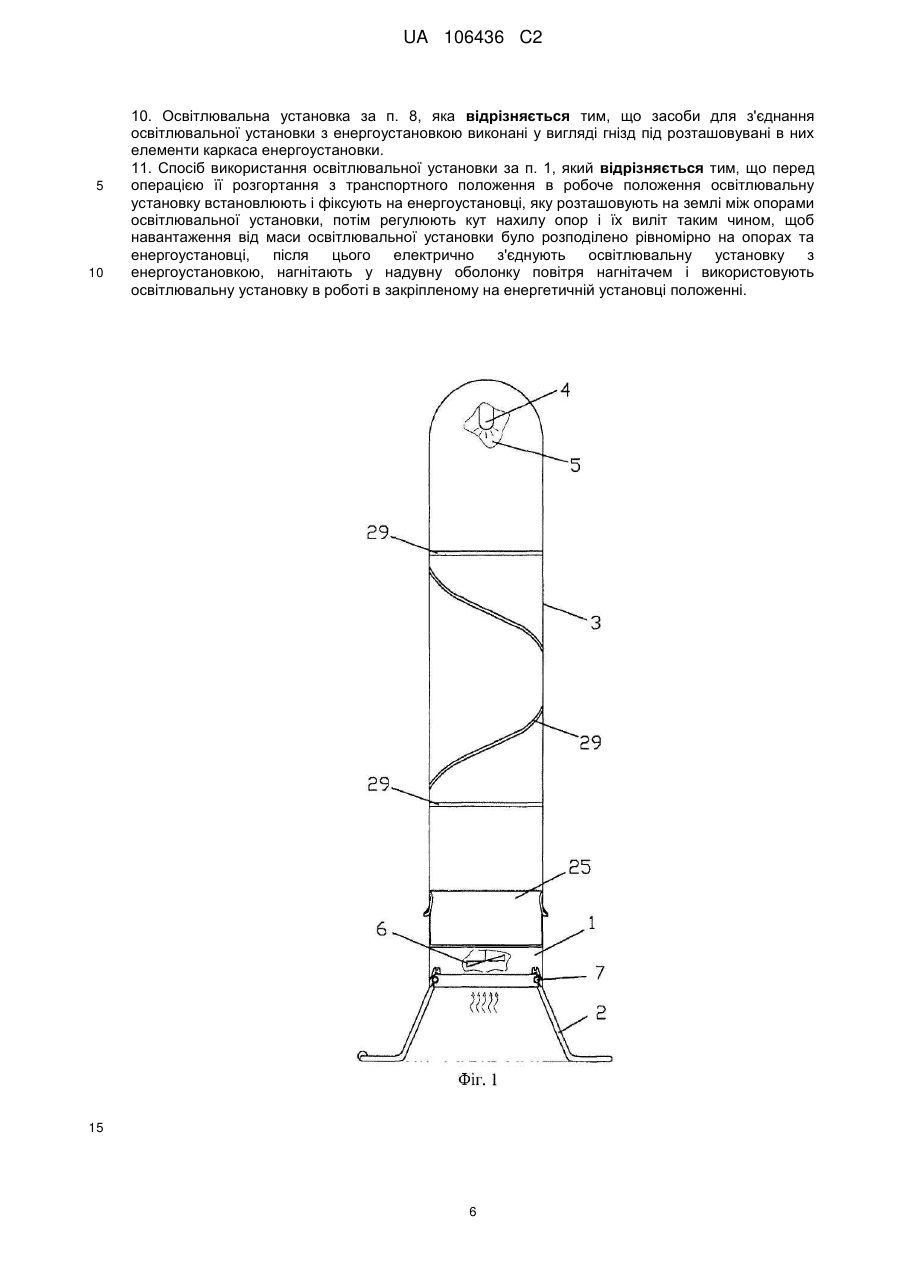

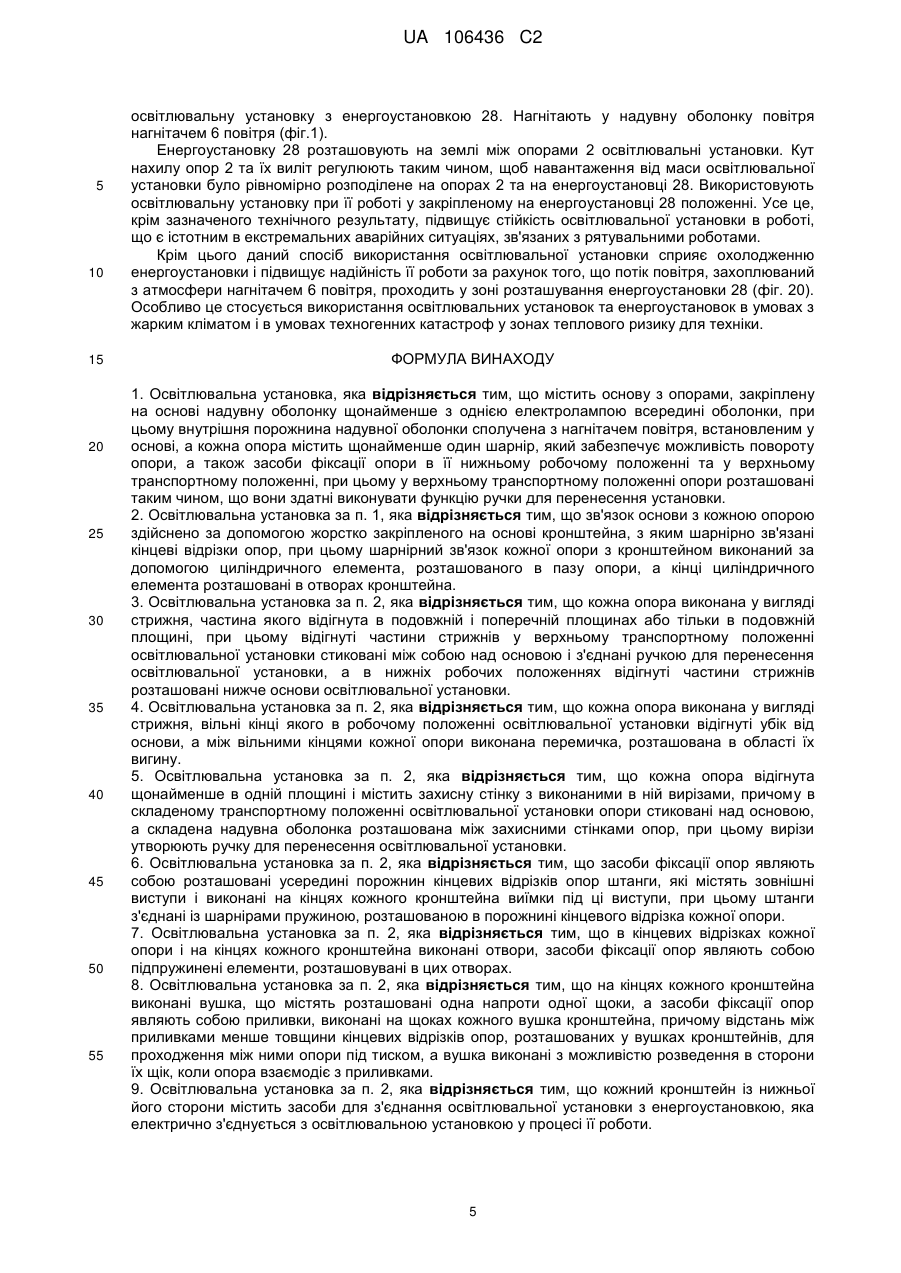

1. Освітлювальна установка, яка відрізняється тим, що містить основу з опорами, закріплену на основі надувну оболонку щонайменше з однією електролампою всередині оболонки, при цьому внутрішня порожнина надувної оболонки сполучена з нагнітачем повітря, встановленим у основі, а кожна опора містить щонайменше один шарнір, який забезпечує можливість повороту опори, а також засоби фіксації опори в її нижньому робочому положенні та у верхньому транспортному положенні, при цьому у верхньому транспортному положенні опори розташовані таким чином, що вони здатні виконувати функцію ручки для перенесення установки.
2. Освітлювальна установка за п. 1, яка відрізняється тим, що зв'язок основи з кожною опорою здійснено за допомогою жорстко закріпленого на основі кронштейна, з яким шарнірно зв'язані кінцеві відрізки опор, при цьому шарнірний зв'язок кожної опори з кронштейном виконаний за допомогою циліндричного елемента, розташованого в пазу опори, а кінці циліндричного елемента розташовані в отворах кронштейна.
3. Освітлювальна установка за п. 2, яка відрізняється тим, що кожна опора виконана у вигляді стрижня, частина якого відігнута в подовжній і поперечній площинах або тільки в подовжній площині, при цьому відігнуті частини стрижнів у верхньому транспортному положенні освітлювальної установки стиковані між собою над основою і з'єднані ручкою для перенесення освітлювальної установки, а в нижніх робочих положеннях відігнуті частини стрижнів розташовані нижче основи освітлювальної установки.
4. Освітлювальна установка за п. 2, яка відрізняється тим, що кожна опора виконана у вигляді стрижня, вільні кінці якого в робочому положенні освітлювальної установки відігнуті убік від основи, а між вільними кінцями кожної опори виконана перемичка, розташована в області їх вигину.
5. Освітлювальна установка за п. 2, яка відрізняється тим, що кожна опора відігнута щонайменше в одній площині і містить захисну стінку з виконаними в ній вирізами, причому в складеному транспортному положенні освітлювальної установки опори стиковані над основою, а складена надувна оболонка розташована між захисними стінками опор, при цьому вирізи утворюють ручку для перенесення освітлювальної установки.
6. Освітлювальна установка за п. 2, яка відрізняється тим, що засоби фіксації опор являють собою розташовані усередині порожнин кінцевих відрізків опор штанги, які містять зовнішні виступи і виконані на кінцях кожного кронштейна виїмки під ці виступи, при цьому штанги з'єднані із шарнірами пружиною, розташованою в порожнині кінцевого відрізка кожної опори.
7. Освітлювальна установка за п. 2, яка відрізняється тим, що в кінцевих відрізках кожної опори і на кінцях кожного кронштейна виконані отвори, засоби фіксації опор являють собою підпружинені елементи, розташовувані в цих отворах.
8. Освітлювальна установка за п. 2, яка відрізняється тим, що на кінцях кожного кронштейна виконані вушка, що містять розташовані одна напроти одної щоки, а засоби фіксації опор являють собою приливки, виконані на щоках кожного вушка кронштейна, причому відстань між приливками менше товщини кінцевих відрізків опор, розташованих у вушках кронштейнів, для проходження між ними опори під тиском, а вушка виконані з можливістю розведення в сторони їх щік, коли опора взаємодіє з приливками.
9. Освітлювальна установка за п. 2, яка відрізняється тим, що кожний кронштейн із нижньої його сторони містить засоби для з'єднання освітлювальної установки з енергоустановкою, яка електрично з'єднується з освітлювальною установкою у процесі її роботи.
10. Освітлювальна установка за п. 8, яка відрізняється тим, що засоби для з'єднання освітлювальної установки з енергоустановкою виконані у вигляді гнізд під розташовувані в них елементи каркаса енергоустановки.
11. Спосіб використання освітлювальної установки за п. 1, який відрізняється тим, що перед операцією її розгортання з транспортного положення в робоче положення освітлювальну установку встановлюють і фіксують на енергоустановці, яку розташовують на землі між опорами освітлювальної установки, потім регулюють кут нахилу опор і їх виліт таким чином, щоб навантаження від маси освітлювальної установки було розподілено рівномірно на опорах та енергоустановці, після цього електрично з'єднують освітлювальну установку з енергоустановкою, нагнітають у надувну оболонку повітря нагнітачем і використовують освітлювальну установку в роботі в закріпленому на енергетичній установці положенні.
Текст

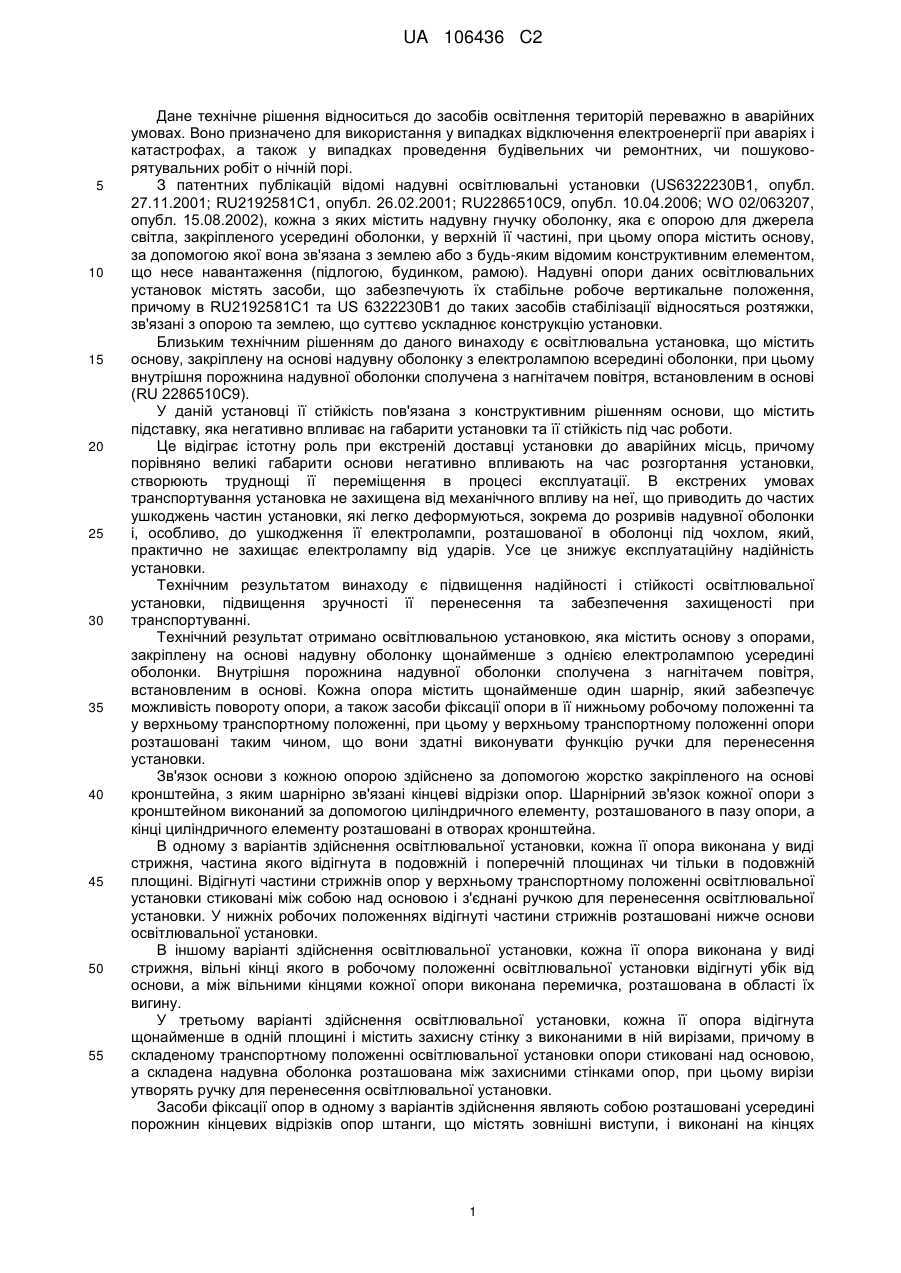

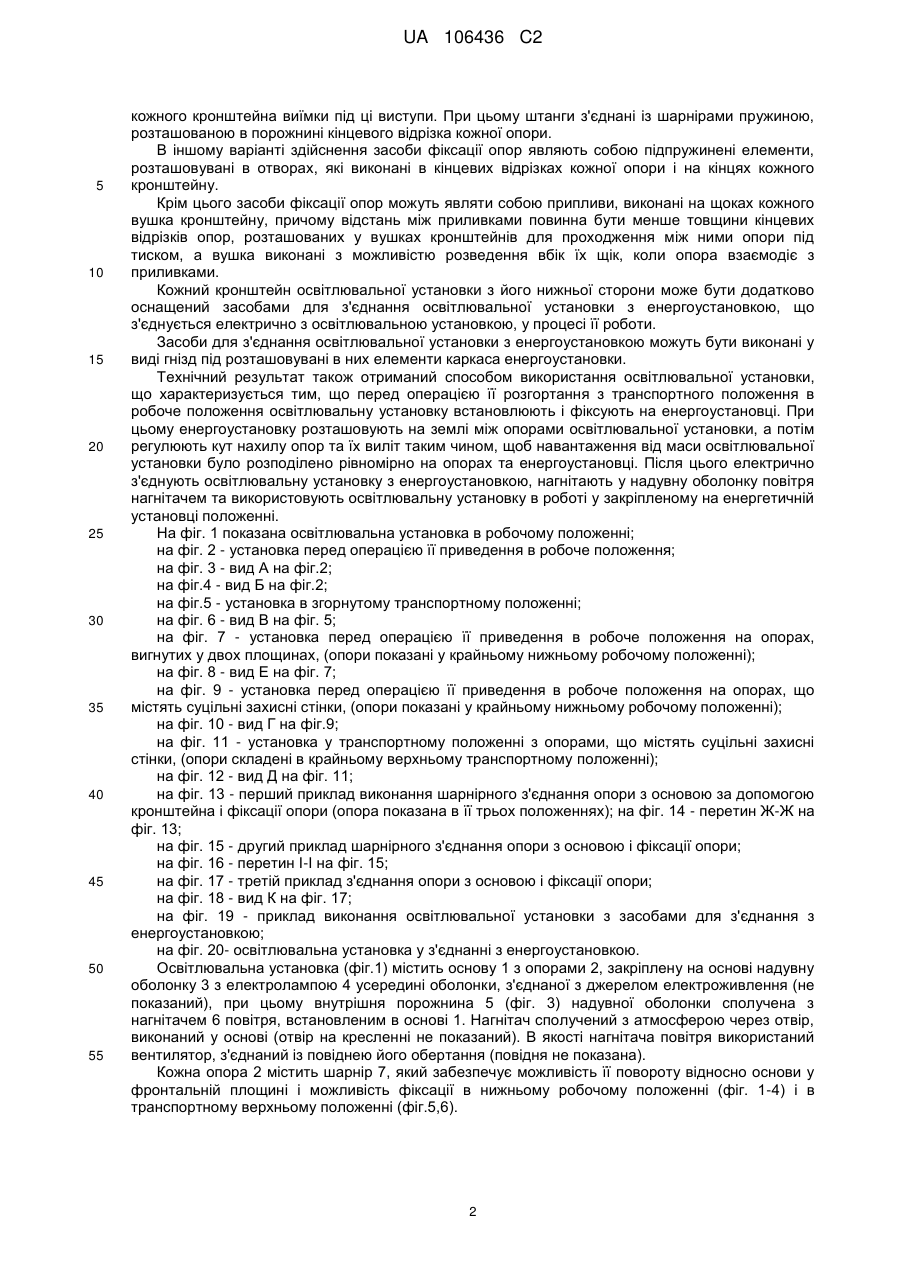

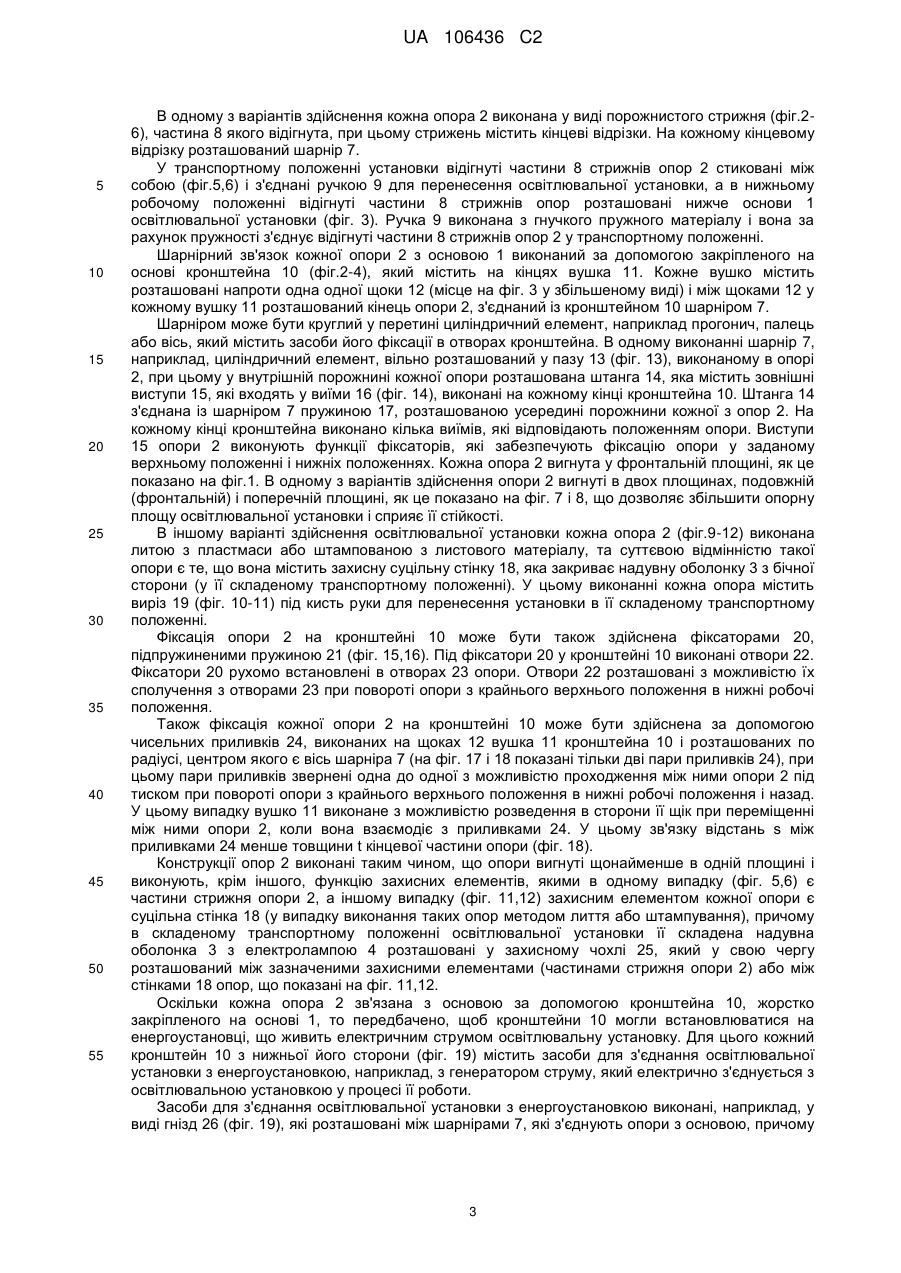

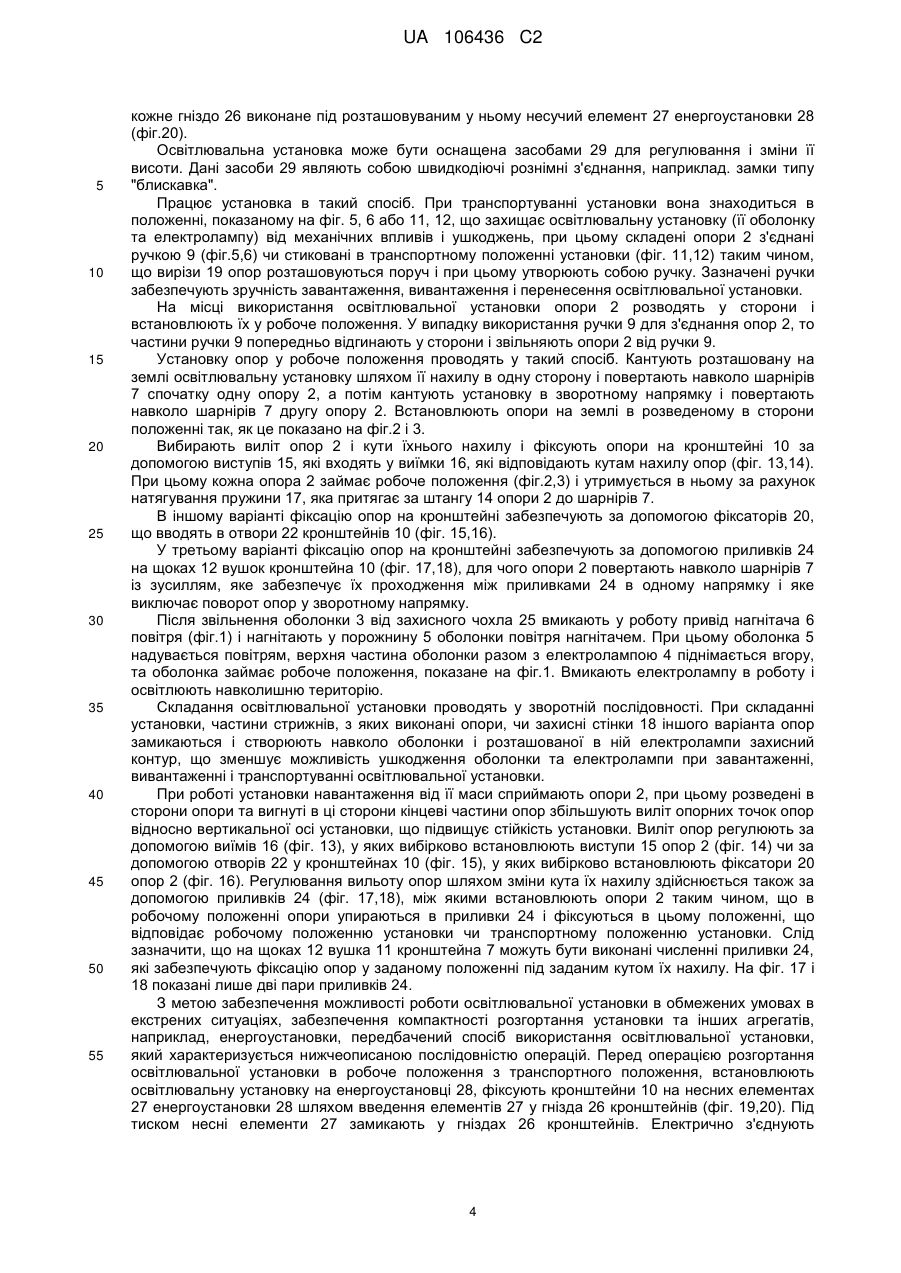

Реферат: Освітлювальна установка містить основу з опорами, закріплену на основі надувну оболонку щонайменше з однією електролампою усередині оболонки та нагнітачем повітря. Кожна опора містить щонайменше один шарнір, який забезпечує можливість повороту опори, а також засоби фіксації опори в її робочих положеннях. Спосіб використання ОУ полягає в тому, що перед операцією її розгортання з транспортного положення в робоче положення ОУ встановлюють і фіксують на енергоустановці, розташованій на землі між опорами ОУ. Регулюють кут нахилу опор та їх виліт. З'єднують ОУ з енергоустановкою, нагнітають у надувну оболонку повітря і використовують ОУ в роботі в закріпленому положенні. UA 106436 C2 (12) UA 106436 C2 UA 106436 C2 5 10 15 20 25 30 35 40 45 50 55 Дане технічне рішення відноситься до засобів освітлення територій переважно в аварійних умовах. Воно призначено для використання у випадках відключення електроенергії при аваріях і катастрофах, а також у випадках проведення будівельних чи ремонтних, чи пошуковорятувальних робіт о нічній порі. З патентних публікацій відомі надувні освітлювальні установки (US6322230B1, опубл. 27.11.2001; RU2192581C1, опубл. 26.02.2001; RU2286510C9, опубл. 10.04.2006; WO 02/063207, опубл. 15.08.2002), кожна з яких містить надувну гнучку оболонку, яка є опорою для джерела світла, закріпленого усередині оболонки, у верхній її частині, при цьому опора містить основу, за допомогою якої вона зв'язана з землею або з будь-яким відомим конструктивним елементом, що несе навантаження (підлогою, будинком, рамою). Надувні опори даних освітлювальних установок містять засоби, що забезпечують їх стабільне робоче вертикальне положення, причому в RU2192581C1 та US 6322230B1 до таких засобів стабілізації відносяться розтяжки, зв'язані з опорою та землею, що суттєво ускладнює конструкцію установки. Близьким технічним рішенням до даного винаходу є освітлювальна установка, що містить основу, закріплену на основі надувну оболонку з електролампою всередині оболонки, при цьому внутрішня порожнина надувної оболонки сполучена з нагнітачем повітря, встановленим в основі (RU 2286510С9). У даній установці її стійкість пов'язана з конструктивним рішенням основи, що містить підставку, яка негативно впливає на габарити установки та її стійкість під час роботи. Це відіграє істотну роль при екстреній доставці установки до аварійних місць, причому порівняно великі габарити основи негативно впливають на час розгортання установки, створюють труднощі її переміщення в процесі експлуатації. В екстрених умовах транспортування установка не захищена від механічного впливу на неї, що приводить до частих ушкоджень частин установки, які легко деформуються, зокрема до розривів надувної оболонки і, особливо, до ушкодження її електролампи, розташованої в оболонці під чохлом, який, практично не захищає електролампу від ударів. Усе це знижує експлуатаційну надійність установки. Технічним результатом винаходу є підвищення надійності і стійкості освітлювальної установки, підвищення зручності її перенесення та забезпечення захищеності при транспортуванні. Технічний результат отримано освітлювальною установкою, яка містить основу з опорами, закріплену на основі надувну оболонку щонайменше з однією електролампою усередині оболонки. Внутрішня порожнина надувної оболонки сполучена з нагнітачем повітря, встановленим в основі. Кожна опора містить щонайменше один шарнір, який забезпечує можливість повороту опори, а також засоби фіксації опори в її нижньому робочому положенні та у верхньому транспортному положенні, при цьому у верхньому транспортному положенні опори розташовані таким чином, що вони здатні виконувати функцію ручки для перенесення установки. Зв'язок основи з кожною опорою здійснено за допомогою жорстко закріпленого на основі кронштейна, з яким шарнірно зв'язані кінцеві відрізки опор. Шарнірний зв'язок кожної опори з кронштейном виконаний за допомогою циліндричного елементу, розташованого в пазу опори, а кінці циліндричного елементу розташовані в отворах кронштейна. В одному з варіантів здійснення освітлювальної установки, кожна її опора виконана у виді стрижня, частина якого відігнута в подовжній і поперечній площинах чи тільки в подовжній площині. Відігнуті частини стрижнів опор у верхньому транспортному положенні освітлювальної установки стиковані між собою над основою і з'єднані ручкою для перенесення освітлювальної установки. У нижніх робочих положеннях відігнуті частини стрижнів розташовані нижче основи освітлювальної установки. В іншомуваріанті здійснення освітлювальної установки, кожна її опора виконана у виді стрижня, вільні кінці якого в робочому положенні освітлювальної установки відігнуті убік від основи, а між вільними кінцями кожної опори виконана перемичка, розташована в області їх вигину. У третьому варіанті здійснення освітлювальної установки, кожна її опора відігнута щонайменше в одній площині і містить захисну стінку з виконаними в ній вирізами, причому в складеному транспортному положенні освітлювальної установки опори стиковані над основою, а складена надувна оболонка розташована між захисними стінками опор, при цьому вирізи утворять ручку для перенесення освітлювальної установки. Засоби фіксації опор в одному з варіантів здійснення являють собою розташовані усередині порожнин кінцевих відрізків опор штанги, що містять зовнішні виступи, і виконані на кінцях 1 UA 106436 C2 5 10 15 20 25 30 35 40 45 50 55 кожного кронштейна виїмки під ці виступи. При цьому штанги з'єднані із шарнірами пружиною, розташованою в порожнині кінцевого відрізка кожної опори. В іншому варіанті здійснення засоби фіксації опор являють собою підпружинені елементи, розташовувані в отворах, які виконані в кінцевих відрізках кожної опори і на кінцях кожного кронштейну. Крім цього засоби фіксації опор можуть являти собою припливи, виконані на щоках кожного вушка кронштейну, причому відстань між приливками повинна бути менше товщини кінцевих відрізків опор, розташованих у вушках кронштейнів для проходження між ними опори під тиском, а вушка виконані з можливістю розведення вбік їх щік, коли опора взаємодіє з приливками. Кожний кронштейн освітлювальної установки з його нижньої сторони може бути додатково оснащений засобами для з'єднання освітлювальної установки з енергоустановкою, що з'єднується електрично з освітлювальною установкою, у процесі її роботи. Засоби для з'єднання освітлювальної установки з енергоустановкою можуть бути виконані у виді гнізд під розташовувані в них елементи каркаса енергоустановки. Технічний результат також отриманий способом використання освітлювальної установки, що характеризується тим, що перед операцією її розгортання з транспортного положення в робоче положення освітлювальну установку встановлюють і фіксують на енергоустановці. При цьому енергоустановку розташовують на землі між опорами освітлювальної установки, а потім регулюють кут нахилу опор та їх виліт таким чином, щоб навантаження від маси освітлювальної установки було розподілено рівномірно на опорах та енергоустановці. Після цього електрично з'єднують освітлювальну установку з енергоустановкою, нагнітають у надувну оболонку повітря нагнітачем та використовують освітлювальну установку в роботі у закріпленому на енергетичній установці положенні. На фіг. 1 показана освітлювальна установка в робочому положенні; на фіг. 2 - установка перед операцією її приведення в робоче положення; на фіг. 3 - вид А на фіг.2; на фіг.4 - вид Б на фіг.2; на фіг.5 - установка в згорнутому транспортному положенні; на фіг. 6 - вид В на фіг. 5; на фіг. 7 - установка перед операцією її приведення в робоче положення на опорах, вигнутих у двох площинах, (опори показані у крайньому нижньому робочому положенні); на фіг. 8 - вид Е на фіг. 7; на фіг. 9 - установка перед операцією її приведення в робоче положення на опорах, що містять суцільні захисні стінки, (опори показані у крайньому нижньому робочому положенні); на фіг. 10 - вид Г на фіг.9; на фіг. 11 - установка у транспортному положенні з опорами, що містять суцільні захисні стінки, (опори складені в крайньому верхньому транспортному положенні); на фіг. 12 - вид Д на фіг. 11; на фіг. 13 - перший приклад виконання шарнірного з'єднання опори з основою за допомогою кронштейна і фіксації опори (опора показана в її трьох положеннях); на фіг. 14 - перетин Ж-Ж на фіг. 13; на фіг. 15 - другий приклад шарнірного з'єднання опори з основою і фіксації опори; на фіг. 16 - перетин І-І на фіг. 15; на фіг. 17 - третій приклад з'єднання опори з основою і фіксації опори; на фіг. 18 - вид К на фіг. 17; на фіг. 19 - приклад виконання освітлювальної установки з засобами для з'єднання з енергоустановкою; на фіг. 20- освітлювальна установка у з'єднанні з енергоустановкою. Освітлювальна установка (фіг.1) містить основу 1 з опорами 2, закріплену на основі надувну оболонку 3 з електролампою 4 усередині оболонки, з'єднаної з джерелом електроживлення (не показаний), при цьому внутрішня порожнина 5 (фіг. 3) надувної оболонки сполучена з нагнітачем 6 повітря, встановленим в основі 1. Нагнітач сполучений з атмосферою через отвір, виконаний у основі (отвір на кресленні не показаний). В якості нагнітача повітря використаний вентилятор, з'єднаний із повіднею його обертання (повідня не показана). Кожна опора 2 містить шарнір 7, який забезпечує можливість її повороту відносно основи у фронтальній площині і можливість фіксації в нижньому робочому положенні (фіг. 1-4) і в транспортному верхньому положенні (фіг.5,6). 2 UA 106436 C2 5 10 15 20 25 30 35 40 45 50 55 В одному з варіантів здійснення кожна опора 2 виконана у виді порожнистого стрижня (фіг.26), частина 8 якого відігнута, при цьому стрижень містить кінцеві відрізки. На кожному кінцевому відрізку розташований шарнір 7. У транспортному положенні установки відігнуті частини 8 стрижнів опор 2 стиковані між собою (фіг.5,6) і з'єднані ручкою 9 для перенесення освітлювальної установки, а в нижньому робочому положенні відігнуті частини 8 стрижнів опор розташовані нижче основи 1 освітлювальної установки (фіг. 3). Ручка 9 виконана з гнучкого пружного матеріалу і вона за рахунок пружності з'єднує відігнуті частини 8 стрижнів опор 2 у транспортному положенні. Шарнірний зв'язок кожної опори 2 з основою 1 виконаний за допомогою закріпленого на основі кронштейна 10 (фіг.2-4), який містить на кінцях вушка 11. Кожне вушко містить розташовані напроти одна одної щоки 12 (місце на фіг. 3 у збільшеному виді) і між щоками 12 у кожному вушку 11 розташований кінець опори 2, з'єднаний із кронштейном 10 шарніром 7. Шарніром може бути круглий у перетині циліндричний елемент, наприклад прогонич, палець або вісь, який містить засоби його фіксації в отворах кронштейна. В одному виконанні шарнір 7, наприклад, циліндричний елемент, вільно розташований у пазу 13 (фіг. 13), виконаному в опорі 2, при цьому у внутрішній порожнині кожної опори розташована штанга 14, яка містить зовнішні виступи 15, які входять у виїми 16 (фіг. 14), виконані на кожному кінці кронштейна 10. Штанга 14 з'єднана із шарніром 7 пружиною 17, розташованою усередині порожнини кожної з опор 2. На кожному кінці кронштейна виконано кілька виїмів, які відповідають положенням опори. Виступи 15 опори 2 виконують функції фіксаторів, які забезпечують фіксацію опори у заданому верхньому положенні і нижніх положеннях. Кожна опора 2 вигнута у фронтальній площині, як це показано на фіг.1. В одному з варіантів здійснення опори 2 вигнуті в двох площинах, подовжній (фронтальній) і поперечній площині, як це показано на фіг. 7 і 8, що дозволяє збільшити опорну площу освітлювальної установки і сприяє її стійкості. В іншому варіанті здійснення освітлювальної установки кожна опора 2 (фіг.9-12) виконана литою з пластмаси або штампованою з листового матеріалу, та суттєвою відмінністю такої опори є те, що вона містить захисну суцільну стінку 18, яка закриває надувну оболонку 3 з бічної сторони (у її складеному транспортному положенні). У цьому виконанні кожна опора містить виріз 19 (фіг. 10-11) під кисть руки для перенесення установки в її складеному транспортному положенні. Фіксація опори 2 на кронштейні 10 може бути також здійснена фіксаторами 20, підпружиненими пружиною 21 (фіг. 15,16). Під фіксатори 20 у кронштейні 10 виконані отвори 22. Фіксатори 20 рухомо встановлені в отворах 23 опори. Отвори 22 розташовані з можливістю їх сполучення з отворами 23 при повороті опори з крайнього верхнього положення в нижні робочі положення. Також фіксація кожної опори 2 на кронштейні 10 може бути здійснена за допомогою чисельних приливків 24, виконаних на щоках 12 вушка 11 кронштейна 10 і розташованих по радіусі, центром якого є вісь шарніра 7 (на фіг. 17 і 18 показані тільки дві пари приливків 24), при цьому пари приливків звернені одна до одної з можливістю проходження між ними опори 2 під тиском при повороті опори з крайнього верхнього положення в нижні робочі положення і назад. У цьому випадку вушко 11 виконане з можливістю розведення в сторони її щік при переміщенні між ними опори 2, коли вона взаємодіє з приливками 24. У цьому зв'язку відстань s між приливками 24 менше товщини t кінцевої частини опори (фіг. 18). Конструкції опор 2 виконані таким чином, що опори вигнуті щонайменше в одній площині і виконують, крім іншого, функцію захисних елементів, якими в одному випадку (фіг. 5,6) є частини стрижня опори 2, а іншому випадку (фіг. 11,12) захисним елементом кожної опори є суцільна стінка 18 (у випадку виконання таких опор методом лиття або штампування), причому в складеному транспортному положенні освітлювальної установки її складена надувна оболонка 3 з електролампою 4 розташовані у захисному чохлі 25, який у свою чергу розташований між зазначеними захисними елементами (частинами стрижня опори 2) або між стінками 18 опор, що показані на фіг. 11,12. Оскільки кожна опора 2 зв'язана з основою за допомогою кронштейна 10, жорстко закріпленого на основі 1, то передбачено, щоб кронштейни 10 могли встановлюватися на енергоустановці, що живить електричним струмом освітлювальну установку. Для цього кожний кронштейн 10 з нижньої його сторони (фіг. 19) містить засоби для з'єднання освітлювальної установки з енергоустановкою, наприклад, з генератором струму, який електрично з'єднується з освітлювальною установкою у процесі її роботи. Засоби для з'єднання освітлювальної установки з енергоустановкою виконані, наприклад, у виді гнізд 26 (фіг. 19), які розташовані між шарнірами 7, які з'єднують опори з основою, причому 3 UA 106436 C2 5 10 15 20 25 30 35 40 45 50 55 кожне гніздо 26 виконане під розташовуваним у ньому несучий елемент 27 енергоустановки 28 (фіг.20). Освітлювальна установка може бути оснащена засобами 29 для регулювання і зміни її висоти. Дані засоби 29 являють собою швидкодіючі рознімні з'єднання, наприклад. замки типу "блискавка". Працює установка в такий спосіб. При транспортуванні установки вона знаходиться в положенні, показаному на фіг. 5, 6 або 11, 12, що захищає освітлювальну установку (її оболонку та електролампу) від механічних впливів і ушкоджень, при цьому складені опори 2 з'єднані ручкою 9 (фіг.5,6) чи стиковані в транспортному положенні установки (фіг. 11,12) таким чином, що вирізи 19 опор розташовуються поруч і при цьому утворюють собою ручку. Зазначені ручки забезпечують зручність завантаження, вивантаження і перенесення освітлювальної установки. На місці використання освітлювальної установки опори 2 розводять у сторони і встановлюють їх у робоче положення. У випадку використання ручки 9 для з'єднання опор 2, то частини ручки 9 попередньо відгинають у сторони і звільняють опори 2 від ручки 9. Установку опор у робоче положення проводять у такий спосіб. Кантують розташовану на землі освітлювальну установку шляхом її нахилу в одну сторону і повертають навколо шарнірів 7 спочатку одну опору 2, а потім кантують установку в зворотному напрямку і повертають навколо шарнірів 7 другу опору 2. Встановлюють опори на землі в розведеному в сторони положенні так, як це показано на фіг.2 і 3. Вибирають виліт опор 2 і кути їхнього нахилу і фіксують опори на кронштейні 10 за допомогою виступів 15, які входять у виїмки 16, які відповідають кутам нахилу опор (фіг. 13,14). При цьому кожна опора 2 займає робоче положення (фіг.2,3) і утримується в ньому за рахунок натягування пружини 17, яка притягає за штангу 14 опори 2 до шарнірів 7. В іншому варіанті фіксацію опор на кронштейні забезпечують за допомогою фіксаторів 20, що вводять в отвори 22 кронштейнів 10 (фіг. 15,16). У третьому варіанті фіксацію опор на кронштейні забезпечують за допомогою приливків 24 на щоках 12 вушок кронштейна 10 (фіг. 17,18), для чого опори 2 повертають навколо шарнірів 7 із зусиллям, яке забезпечує їх проходження між приливками 24 в одному напрямку і яке виключає поворот опор у зворотному напрямку. Після звільнення оболонки 3 від захисного чохла 25 вмикають у роботу привід нагнітача 6 повітря (фіг.1) і нагнітають у порожнину 5 оболонки повітря нагнітачем. При цьому оболонка 5 надувається повітрям, верхня частина оболонки разом з електролампою 4 піднімається вгору, та оболонка займає робоче положення, показане на фіг.1. Вмикають електролампу в роботу і освітлюють навколишню територію. Складання освітлювальної установки проводять у зворотній послідовності. При складанні установки, частини стрижнів, з яких виконані опори, чи захисні стінки 18 іншого варіанта опор замикаються і створюють навколо оболонки і розташованої в ній електролампи захисний контур, що зменшує можливість ушкодження оболонки та електролампи при завантаженні, вивантаженні і транспортуванні освітлювальної установки. При роботі установки навантаження від її маси сприймають опори 2, при цьому розведені в сторони опори та вигнуті в ці сторони кінцеві частини опор збільшують виліт опорних точок опор відносно вертикальної осі установки, що підвищує стійкість установки. Виліт опор регулюють за допомогою виїмів 16 (фіг. 13), у яких вибірково встановлюють виступи 15 опор 2 (фіг. 14) чи за допомогою отворів 22 у кронштейнах 10 (фіг. 15), у яких вибірково встановлюють фіксатори 20 опор 2 (фіг. 16). Регулювання вильоту опор шляхом зміни кута їх нахилу здійснюється також за допомогою приливків 24 (фіг. 17,18), між якими встановлюють опори 2 таким чином, що в робочому положенні опори упираються в приливки 24 і фіксуються в цьому положенні, що відповідає робочому положенню установки чи транспортному положенню установки. Слід зазначити, що на щоках 12 вушка 11 кронштейна 7 можуть бути виконані численні приливки 24, які забезпечують фіксацію опор у заданому положенні під заданим кутом їх нахилу. На фіг. 17 і 18 показані лише дві пари приливків 24. З метою забезпечення можливості роботи освітлювальної установки в обмежених умовах в екстрених ситуаціях, забезпечення компактності розгортання установки та інших агрегатів, наприклад, енергоустановки, передбачений спосіб використання освітлювальної установки, який характеризується нижчеописаною послідовністю операцій. Перед операцією розгортання освітлювальної установки в робоче положення з транспортного положення, встановлюють освітлювальну установку на енергоустановці 28, фіксують кронштейни 10 на несних елементах 27 енергоустановки 28 шляхом введення елементів 27 у гнізда 26 кронштейнів (фіг. 19,20). Під тиском несні елементи 27 замикають у гніздах 26 кронштейнів. Електрично з'єднують 4 UA 106436 C2 5 10 15 20 25 30 35 40 45 50 55 освітлювальну установку з енергоустановкою 28. Нагнітають у надувну оболонку повітря нагнітачем 6 повітря (фіг.1). Енергоустановку 28 розташовують на землі між опорами 2 освітлювальні установки. Кут нахилу опор 2 та їх виліт регулюють таким чином, щоб навантаження від маси освітлювальної установки було рівномірно розподілене на опорах 2 та на енергоустановці 28. Використовують освітлювальну установку при її роботі у закріпленому на енергоустановці 28 положенні. Усе це, крім зазначеного технічного результату, підвищує стійкість освітлювальної установки в роботі, що є істотним в екстремальних аварійних ситуаціях, зв'язаних з рятувальними роботами. Крім цього даний спосіб використання освітлювальної установки сприяє охолодженню енергоустановки і підвищує надійність її роботи за рахунок того, що потік повітря, захоплюваний з атмосфери нагнітачем 6 повітря, проходить у зоні розташування енергоустановки 28 (фіг. 20). Особливо це стосується використання освітлювальних установок та енергоустановок в умовах з жарким кліматом і в умовах техногенних катастроф у зонах теплового ризику для техніки. ФОРМУЛА ВИНАХОДУ 1. Освітлювальна установка, яка відрізняється тим, що містить основу з опорами, закріплену на основі надувну оболонку щонайменше з однією електролампою всередині оболонки, при цьому внутрішня порожнина надувної оболонки сполучена з нагнітачем повітря, встановленим у основі, а кожна опора містить щонайменше один шарнір, який забезпечує можливість повороту опори, а також засоби фіксації опори в її нижньому робочому положенні та у верхньому транспортному положенні, при цьому у верхньому транспортному положенні опори розташовані таким чином, що вони здатні виконувати функцію ручки для перенесення установки. 2. Освітлювальна установка за п. 1, яка відрізняється тим, що зв'язок основи з кожною опорою здійснено за допомогою жорстко закріпленого на основі кронштейна, з яким шарнірно зв'язані кінцеві відрізки опор, при цьому шарнірний зв'язок кожної опори з кронштейном виконаний за допомогою циліндричного елемента, розташованого в пазу опори, а кінці циліндричного елемента розташовані в отворах кронштейна. 3. Освітлювальна установка за п. 2, яка відрізняється тим, що кожна опора виконана у вигляді стрижня, частина якого відігнута в подовжній і поперечній площинах або тільки в подовжній площині, при цьому відігнуті частини стрижнів у верхньому транспортному положенні освітлювальної установки стиковані між собою над основою і з'єднані ручкою для перенесення освітлювальної установки, а в нижніх робочих положеннях відігнуті частини стрижнів розташовані нижче основи освітлювальної установки. 4. Освітлювальна установка за п. 2, яка відрізняється тим, що кожна опора виконана у вигляді стрижня, вільні кінці якого в робочому положенні освітлювальної установки відігнуті убік від основи, а між вільними кінцями кожної опори виконана перемичка, розташована в області їх вигину. 5. Освітлювальна установка за п. 2, яка відрізняється тим, що кожна опора відігнута щонайменше в одній площині і містить захисну стінку з виконаними в ній вирізами, причому в складеному транспортному положенні освітлювальної установки опори стиковані над основою, а складена надувна оболонка розташована між захисними стінками опор, при цьому вирізи утворюють ручку для перенесення освітлювальної установки. 6. Освітлювальна установка за п. 2, яка відрізняється тим, що засоби фіксації опор являють собою розташовані усередині порожнин кінцевих відрізків опор штанги, які містять зовнішні виступи і виконані на кінцях кожного кронштейна виїмки під ці виступи, при цьому штанги з'єднані із шарнірами пружиною, розташованою в порожнині кінцевого відрізка кожної опори. 7. Освітлювальна установка за п. 2, яка відрізняється тим, що в кінцевих відрізках кожної опори і на кінцях кожного кронштейна виконані отвори, засоби фіксації опор являють собою підпружинені елементи, розташовувані в цих отворах. 8. Освітлювальна установка за п. 2, яка відрізняється тим, що на кінцях кожного кронштейна виконані вушка, що містять розташовані одна напроти одної щоки, а засоби фіксації опор являють собою приливки, виконані на щоках кожного вушка кронштейна, причому відстань між приливками менше товщини кінцевих відрізків опор, розташованих у вушках кронштейнів, для проходження між ними опори під тиском, а вушка виконані з можливістю розведення в сторони їх щік, коли опора взаємодіє з приливками. 9. Освітлювальна установка за п. 2, яка відрізняється тим, що кожний кронштейн із нижньої його сторони містить засоби для з'єднання освітлювальної установки з енергоустановкою, яка електрично з'єднується з освітлювальною установкою у процесі її роботи. 5 UA 106436 C2 5 10 10. Освітлювальна установка за п. 8, яка відрізняється тим, що засоби для з'єднання освітлювальної установки з енергоустановкою виконані у вигляді гнізд під розташовувані в них елементи каркаса енергоустановки. 11. Спосіб використання освітлювальної установки за п. 1, який відрізняється тим, що перед операцією її розгортання з транспортного положення в робоче положення освітлювальну установку встановлюють і фіксують на енергоустановці, яку розташовують на землі між опорами освітлювальної установки, потім регулюють кут нахилу опор і їх виліт таким чином, щоб навантаження від маси освітлювальної установки було розподілено рівномірно на опорах та енергоустановці, після цього електрично з'єднують освітлювальну установку з енергоустановкою, нагнітають у надувну оболонку повітря нагнітачем і використовують освітлювальну установку в роботі в закріпленому на енергетичній установці положенні. 15 6 UA 106436 C2 7 UA 106436 C2 8 UA 106436 C2 9 UA 106436 C2 10 UA 106436 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
ДивитисяДодаткова інформація
Назва патенту англійськоюLighting unit and method for using same
Автори англійськоюNalitchaev, Boris Vladimirovitch, Nalitchaev, Ilia Borisovitch
Назва патенту російськоюОсветительная установка и способ ее использования
Автори російськоюНаличаев Борис Владимирович, Наличаев Илья Борисович
МПК / Мітки
МПК: F21W 131/40, F21L 13/00, F21V 3/00, F21W 131/10, F21V 21/00
