Освітлювальна установка

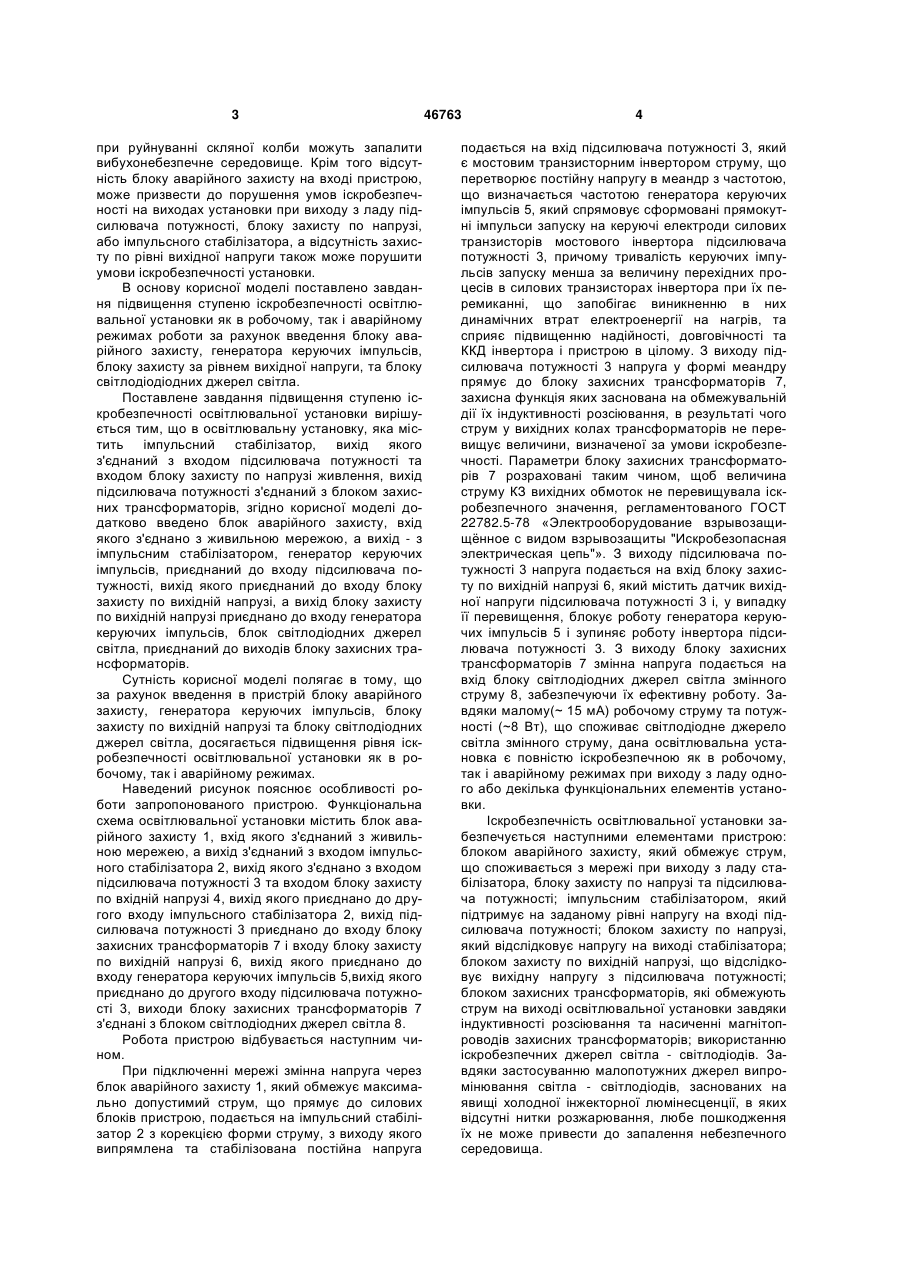

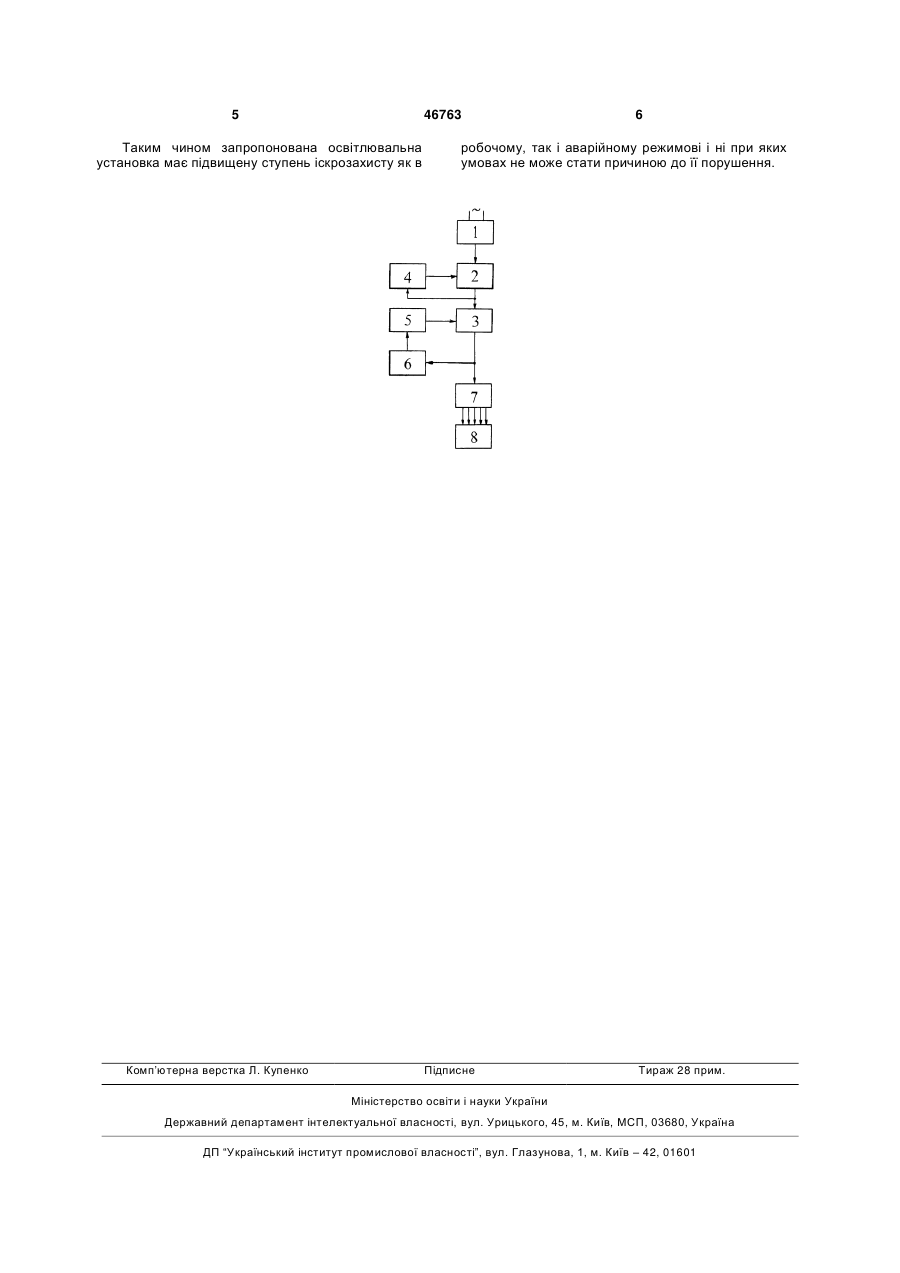

Освітлювальна установка, що містить імпульсний стабілізатор, вихід якого з'єднаний з входом підсилювача потужності та входом блока захисту 3 при руйнуванні скляної колби можуть запалити вибухонебезпечне середовище. Крім того відсутність блоку аварійного захисту на вході пристрою, може призвести до порушення умов іскробезпечності на виходах установки при виходу з ладу підсилювача потужності, блоку захисту по напрузі, або імпульсного стабілізатора, а відсутність захисту по рівні вихідної напруги також може порушити умови іскробезпечності установки. В основу корисної моделі поставлено завдання підвищення ступеню іскробезпечності освітлювальної установки як в робочому, так і аварійному режимах роботи за рахунок введення блоку аварійного захисту, генератора керуючих імпульсів, блоку захисту за рівнем вихідної напруги, та блоку світлодіодіодних джерел світла. Поставлене завдання підвищення ступеню іскробезпечності освітлювальної установки вирішується тим, що в освітлювальну установку, яка містить імпульсний стабілізатор, вихід якого з'єднаний з входом підсилювача потужності та входом блоку захисту по напрузі живлення, вихід підсилювача потужності з'єднаний з блоком захисних трансформаторів, згідно корисної моделі додатково введено блок аварійного захисту, вхід якого з'єднано з живильною мережою, а вихід - з імпульсним стабілізатором, генератор керуючих імпульсів, приєднаний до входу підсилювача потужності, вихід якого приєднаний до входу блоку захисту по вихідній напрузі, а вихід блоку захисту по вихідній напрузі приєднано до входу генератора керуючих імпульсів, блок світлодіодних джерел світла, приєднаний до виходів блоку захисних трансформаторів. Сутність корисної моделі полягає в тому, що за рахунок введення в пристрій блоку аварійного захисту, генератора керуючих імпульсів, блоку захисту по вихідній напрузі та блоку світлодіодних джерел світла, досягається підвищення рівня іскробезпечності освітлювальної установки як в робочому, так і аварійному режимах. Наведений рисунок пояснює особливості роботи запропонованого пристрою. Функціональна схема освітлювальної установки містить блок аварійного захисту 1, вхід якого з'єднаний з живильною мережею, а вихід з'єднаний з входом імпульсного стабілізатора 2, вихід якого з'єднано з входом підсилювача потужності 3 та входом блоку захисту по вхідній напрузі 4, вихід якого приєднано до другого входу імпульсного стабілізатора 2, вихід підсилювача потужності 3 приєднано до входу блоку захисних трансформаторів 7 і входу блоку захисту по вихідній напрузі 6, вихід якого приєднано до входу генератора керуючих імпульсів 5,вихід якого приєднано до другого входу підсилювача потужності 3, виходи блоку захисних трансформаторів 7 з'єднані з блоком світлодіодних джерел світла 8. Робота пристрою відбувається наступним чином. При підключенні мережі змінна напруга через блок аварійного захисту 1, який обмежує максимально допустимий струм, що прямує до силових блоків пристрою, подається на імпульсний стабілізатор 2 з корекцією форми струму, з виходу якого випрямлена та стабілізована постійна напруга 46763 4 подається на вхід підсилювача потужності 3, який є мостовим транзисторним інвертором струму, що перетворює постійну напругу в меандр з частотою, що визначається частотою генератора керуючих імпульсів 5, який спрямовує сформовані прямокутні імпульси запуску на керуючі електроди силових транзисторів мостового інвертора підсилювача потужності 3, причому тривалість керуючих імпульсів запуску менша за величину перехідних процесів в силових транзисторах інвертора при їх перемиканні, що запобігає виникненню в них динамічних втрат електроенергії на нагрів, та сприяє підвищенню надійності, довговічності та ККД інвертора і пристрою в цілому. З виходу підсилювача потужності 3 напруга у формі меандру прямує до блоку захисних трансформаторів 7, захисна функція яких заснована на обмежувальній дії їх індуктивності розсіювання, в результаті чого струм у вихідних колах трансформаторів не перевищує величини, визначеної за умови іскробезпечності. Параметри блоку захисних трансформаторів 7 розраховані таким чином, щоб величина струму КЗ вихідних обмоток не перевищувала іскробезпечного значення, регламентованого ГОСТ 22782.5-78 «Электрооборудование взрывозащищѐнное с видом взрывозащиты "Искробезопасная электрическая цепь"». З виходу підсилювача потужності 3 напруга подається на вхід блоку захисту по вихідній напрузі 6, який містить датчик вихідної напруги підсилювача потужності 3 і, у випадку її перевищення, блокує роботу генератора керуючих імпульсів 5 і зупиняє роботу інвертора підсилювача потужності 3. З виходу блоку захисних трансформаторів 7 змінна напруга подається на вхід блоку світлодіодних джерел світла змінного струму 8, забезпечуючи їх ефективну роботу. Завдяки малому(~ 15 мА) робочому струму та потужності (~8 Вт), що споживає світлодіодне джерело світла змінного струму, дана освітлювальна установка є повністю іскробезпечною як в робочому, так і аварійному режимах при виходу з ладу одного або декілька функціональних елементів установки. Іскробезпечність освітлювальної установки забезпечується наступними елементами пристрою: блоком аварійного захисту, який обмежує струм, що споживається з мережі при виходу з ладу стабілізатора, блоку захисту по напрузі та підсилювача потужності; імпульсним стабілізатором, який підтримує на заданому рівні напругу на вході підсилювача потужності; блоком захисту по напрузі, який відслідковує напругу на виході стабілізатора; блоком захисту по вихідній напрузі, що відслідковує вихідну напругу з підсилювача потужності; блоком захисних трансформаторів, які обмежують струм на виході освітлювальної установки завдяки індуктивності розсіювання та насиченні магнітопроводів захисних трансформаторів; використанню іскробезпечних джерел світла - світлодіодів. Завдяки застосуванню малопотужних джерел випромінювання світла - світлодіодів, заснованих на явищі холодної інжекторної люмінесценції, в яких відсутні нитки розжарювання, любе пошкодження їх не може привести до запалення небезпечного середовища. 5 46763 Таким чином запропонована освітлювальна установка має підвищену ступень іскрозахисту як в Комп’ютерна верстка Л. Купенко 6 робочому, так і аварійному режимові і ні при яких умовах не може стати причиною до її порушення. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
