Система кріплення для ізольованого електричного кабелю, що містить кріпильний затискач і з’єднувач для електричного з’єднання ізольованого електричного кабелю з кріпильним затискачем, і спосіб збирання вказаної

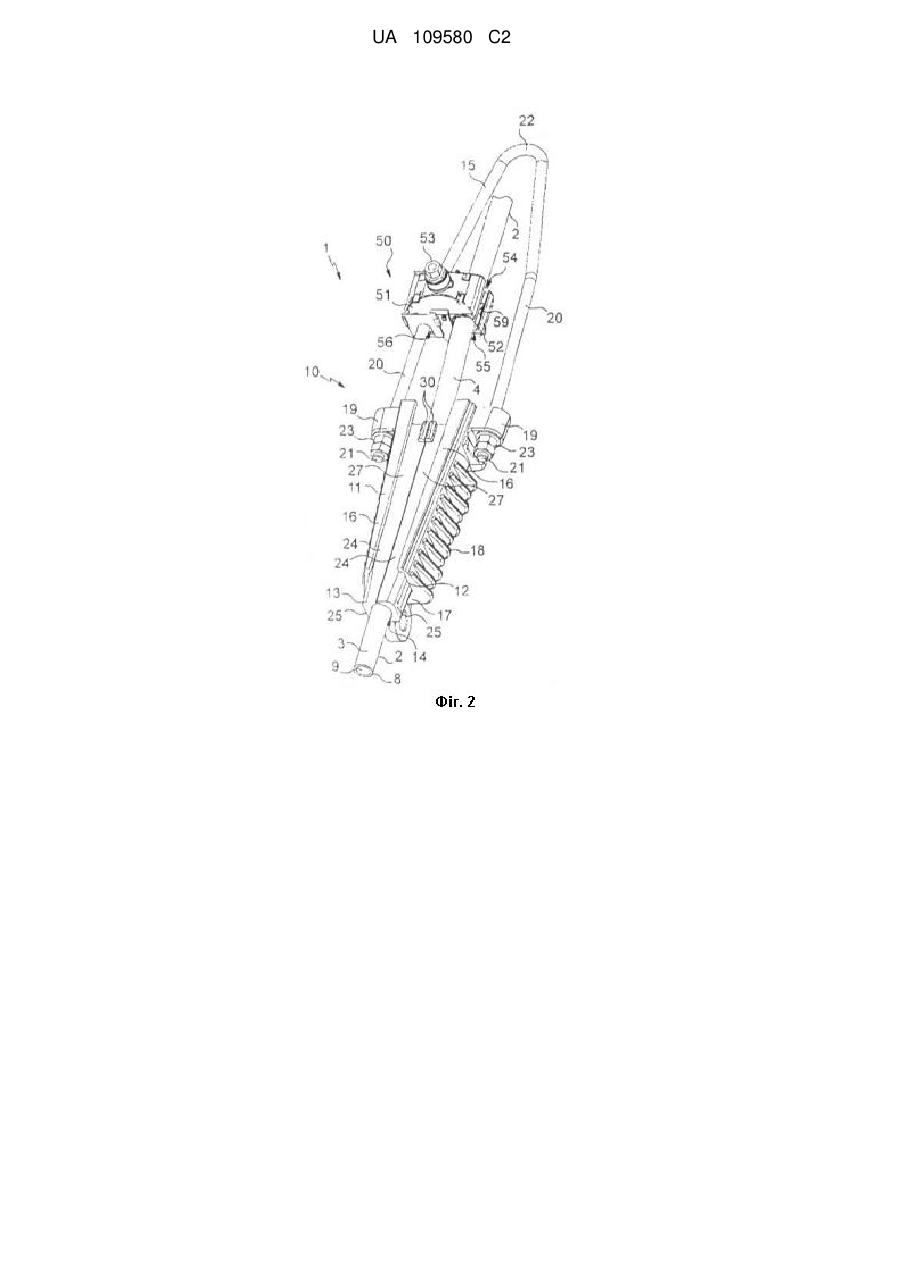

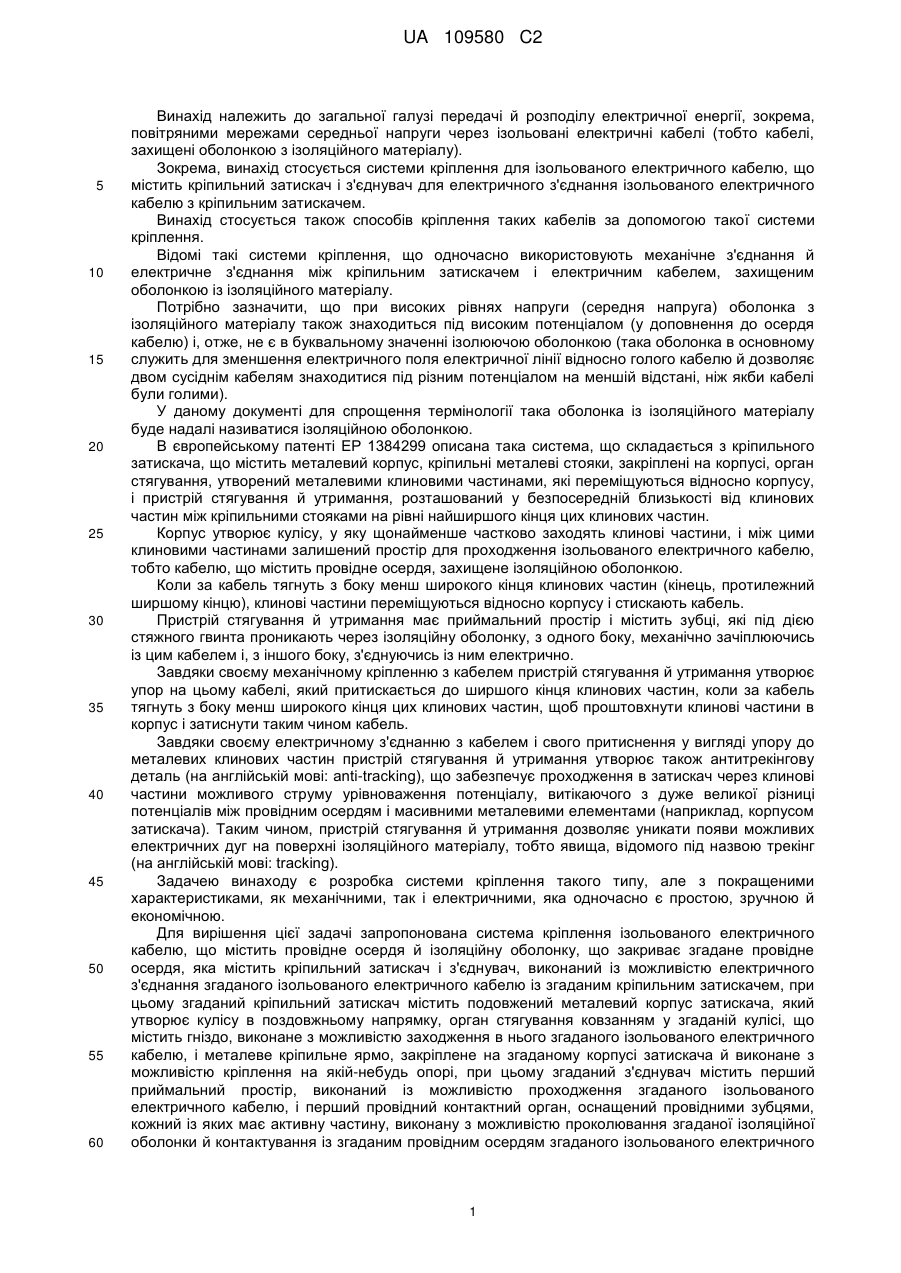

1. Система кріплення ізольованого електричного кабелю (2), що містить провідне осердя (9) й ізоляційну оболонку (8), що закриває згадане провідне осердя (9), яка містить кріпильний затискач (10) і з'єднувач (50), виконаний із можливістю електричного з'єднання згаданого ізольованого електричного кабелю (2) зі згаданим кріпильним затискачем (10), при цьому згаданий кріпильний затискач (10) містить подовжений металевий корпус (11) затискача, який утворює кулісу (12) у поздовжньому напрямку, орган (13) стягування ковзанням у згаданій кулісі (12), що містить гніздо (14), виконане з можливістю заходження в нього згаданого ізольованого електричного кабелю (2), і металеве кріпильне ярмо (15), закріплене на згаданому корпусі (11) затискача й виконане з можливістю кріплення на будь-якій опорі (6), при цьому згаданий з'єднувач (50) містить перший приймальний простір, виконаний із можливістю проходження згаданого ізольованого електричного кабелю (2), і перший провідний контактний орган (59), оснащений провідними зубцями, кожний із яких має активну частину (60), виконану з можливістю проколювання згаданої ізоляційної оболонки (8) і контактування із згаданим провідним осердям (9) згаданого ізольованого електричного кабелю (2); яка відрізняється тим, що згаданий з'єднувач (50) додатково містить другий приймальний простір, виконаний із можливістю проходження ділянки (20) згаданого кріпильного ярма (15), і другий провідний контактний орган (61), відмінний від згаданого першого провідного контактного органу (59) і виконаний із можливістю контактування зі згаданим першим провідним контактним органом (59) і з можливістю поступального переміщення вздовж згаданої ділянки (20) згаданого кріпильного ярма (15), залишаючись при цьому напряму з'єднаним із ним електрично.

2. Система кріплення за п. 1, яка відрізняється тим, що згаданий провідний контактний орган містить металеву муфту (61), виконану з можливістю охоплення з ковзаючим контактом згаданої ділянки (20) згаданого кріпильного ярма (15).

3. Система кріплення за п. 2, яка відрізняється тим, що згаданий перший провідний контактний орган (59) додатково містить провідні зубці, кожний із яких має активну частину (60), виконану з можливістю щільної опори на згадану металеву муфту (61).

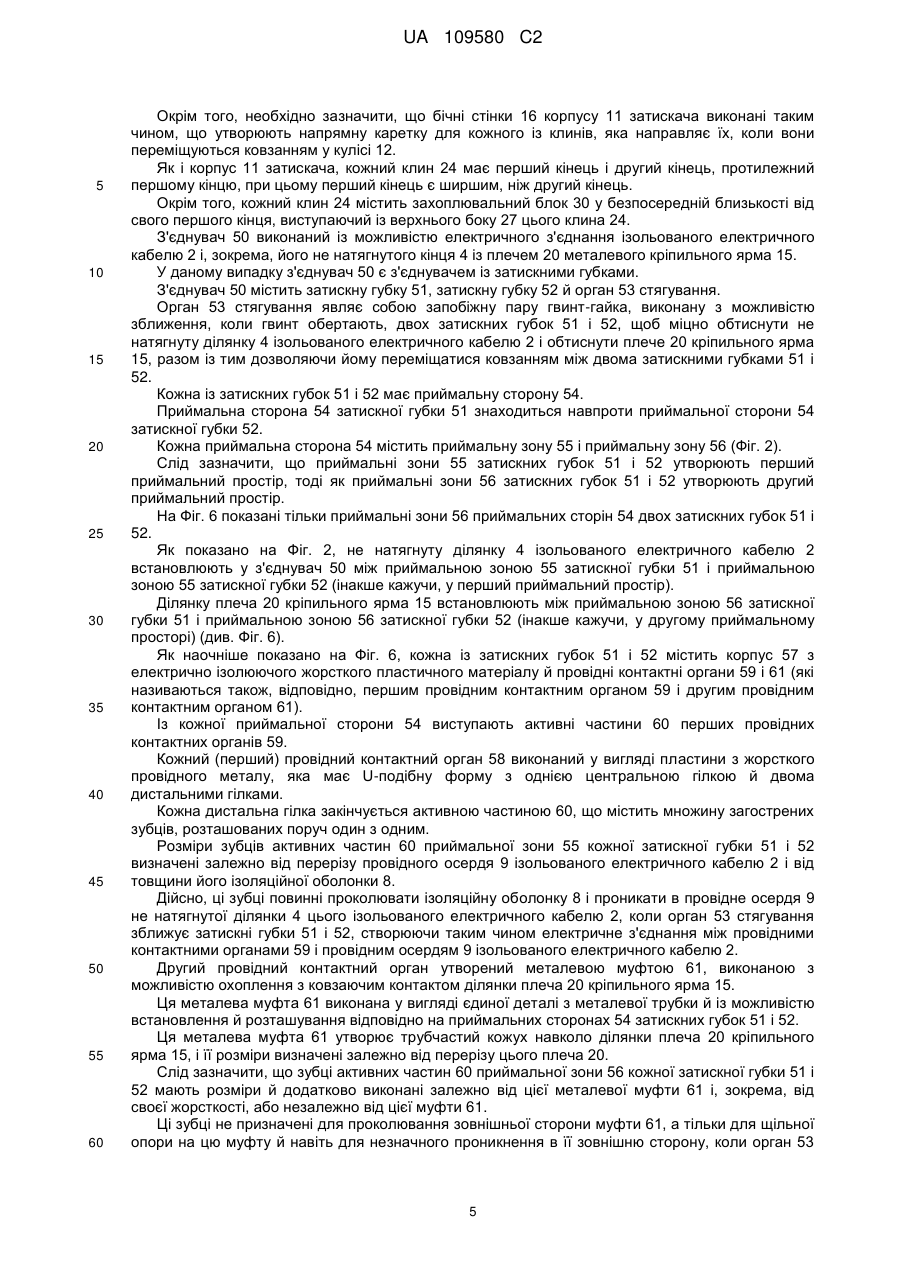

4. Система кріплення за будь-яким із пп. 1-3, яка відрізняється тим, що згаданий з'єднувач (50) містить дві затискні губки (51, 52) і щонайменше один орган (53) стягування для зближення двох згаданих затискних губок (51, 52), при цьому кожна згадана затискна губка (51, 52) містить корпус (57) із жорсткого ізоляційного матеріалу, обладнаний згаданим першим провідним контактним органом (59), який має згадані активні частини (60), кожна із яких виступає із приймального боку (54) згаданої затискної губки (51, 52) відповідно для проникнення в згадане провідне осердя (9) згаданого ізольованого електричного кабелю (2) і для контактування зі згаданим другим провідним контактним органом (61), який виконаний із можливістю контактування зі згаданою ділянкою (20) згаданого кріпильного ярма (15), при цьому приймальний бік (54) кожної затискної губки (51, 52) знаходиться навпроти приймального боку (54) іншої затискної губки (51, 52), і кожна активна частина (60) однієї затискної губки (51, 52) знаходиться навпроти активної частини (60) іншої затискної губки (51, 52), при цьому згаданий з'єднувач (50) виконаний із можливістю займати положення встановлення на місце згаданого кабелю (2) і згаданого кріпильного ярма (15) між згаданими приймальними боками (54) згаданих затискних губок (51, 52) із згаданими першим і другим провідними контактними органами (59, 61), що знаходяться відповідно навпроти згаданого кабелю (2) і згаданого кріпильного ярма (15), займати робоче положення, у якому згаданий кабель (2) і згадане кріпильне ярмо (15) виявляються затиснутими між затискними губками (51, 52), при цьому згаданий перший провідний контактний орган (59) проникає в згадане провідне осердя (9), а згаданий другий провідний контактний орган (61) входить у електричний контакт зі згаданим кріпильним ярмом (15) і переходить з положення встановлення на місце в робоче положення за рахунок зближення затискних губок (51, 52) за допомогою згаданого органу (53) стягування.

5. Система кріплення за п. 4, яка відрізняється тим, що приймальний бік (54) кожної згаданої затискної губки (51, 52) розташований навпроти ділянки металевої муфти (61), утворюючої згаданий другий провідний контактний орган і виконаної з можливістю охоплення з ковзаючим контактом згаданої ділянки (20) згаданого кріпильного ярма (15).

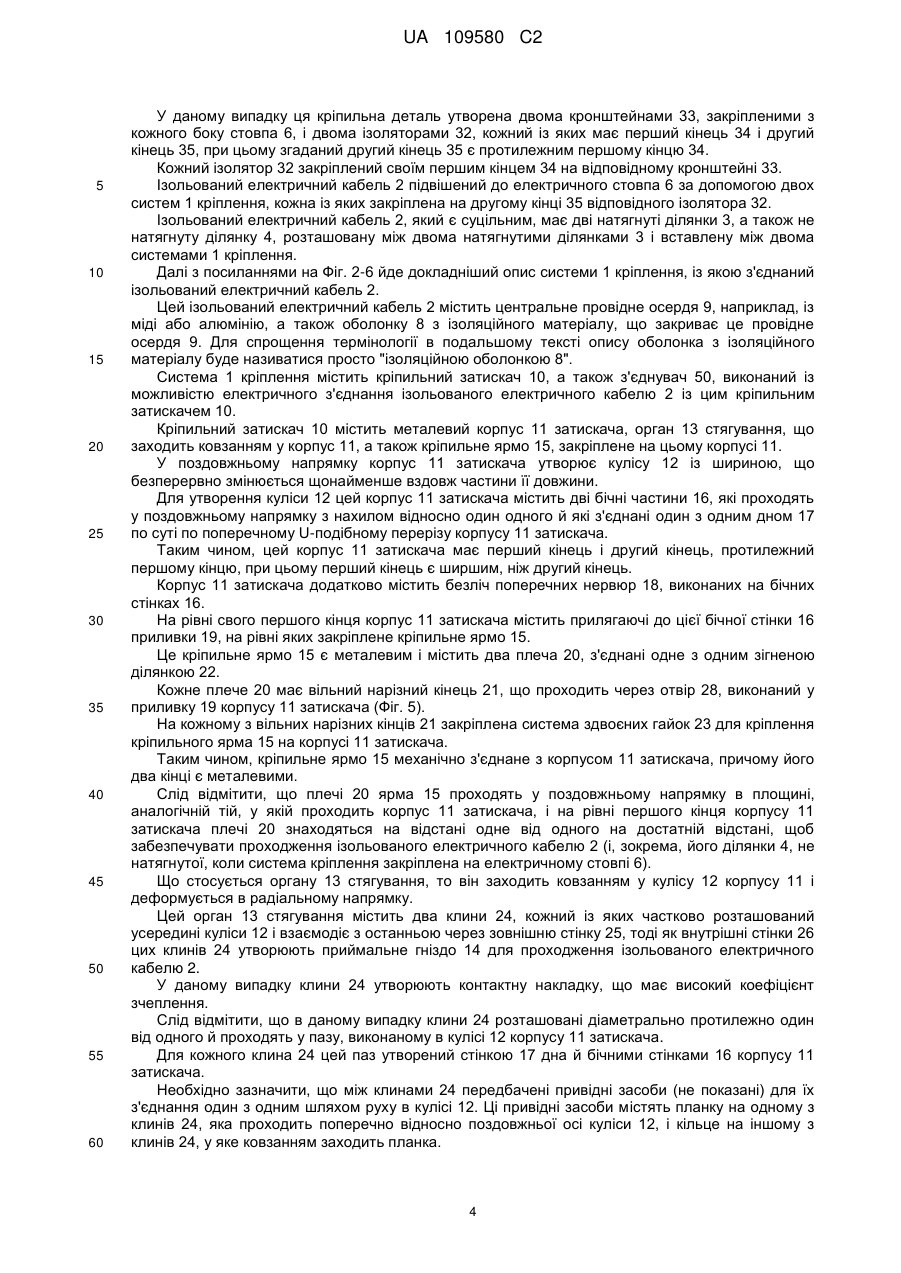

6. Система кріплення за будь-яким із пп. 1-5, яка відрізняється тим, що згаданий орган (13) стягування згаданого кріпильного затискача (10) містить щонайменше два стягуючих клини (24), які виконані рухомо з можливістю ковзання в згаданій кулісі (12) і містять, кожний, перший кінець поблизу згаданого кріпильного ярма (15) і другий кінець, протилежний згаданому першому кінцю, на відстані від згаданого кріпильного ярма (15), при цьому згаданий з'єднувач (50) знаходиться щонайменше на згаданому кріпильному ярмі (15) і на відстані від згаданого першого кінця кожного стягуючого клина (24).

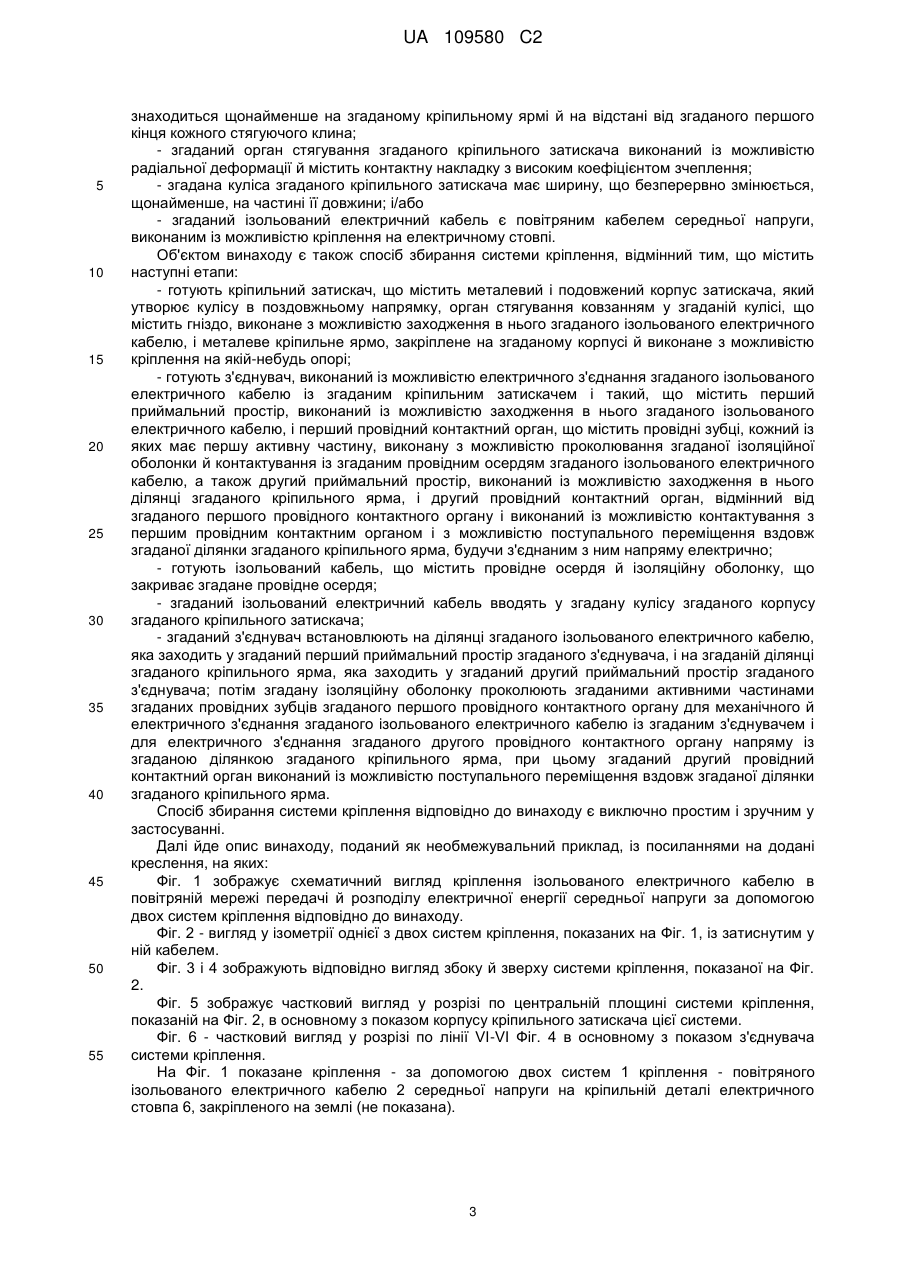

7. Система кріплення за будь-яким із пп. 1-6, яка відрізняється тим, що згаданий орган (13) стягування згаданого кріпильного затискача (10) виконаний із можливістю радіальної деформації й містить контактну накладку з високим коефіцієнтом зчеплення.

8. Система кріплення за будь-яким із пп. 1-7, яка відрізняється тим, що згадана куліса (12) згаданого кріпильного затискача (10) має ширину, що безперервно змінюється щонайменше на частині її довжини.

9. Система кріплення за будь-яким із пп. 1-8, яка відрізняється тим, що згаданий ізольований електричний кабель (2) є повітряним кабелем середньої напруги, виконаним із можливістю кріплення на електричному стовпі (6).

10. Спосіб збирання системи (1) кріплення за будь-яким із пп. 1-9, який відрізняється тим, що містить наступні етапи:

готують кріпильний затискач (10), що містить металевий подовжений корпус (11) затискача, який утворює кулісу (12) у поздовжньому напрямку, орган (13) стягування ковзанням у згаданій кулісі (12), що містить гніздо (14), виконане з можливістю заходження в нього згаданого ізольованого електричного кабелю (2), і металеве кріпильне ярмо (15), закріплене на згаданому корпусі (11) і виконане з можливістю кріплення на якій-небудь опорі (5, 6);

готують з'єднувач (50), який виконаний із можливістю електричного з'єднання згаданого ізольованого електричного кабелю (2) із згаданим кріпильним затискачем (10) і містить перший приймальний простір, виконаний із можливістю заходження в нього згаданого ізольованого електричного кабелю (2), і перший провідний контактний орган (59), що містить провідні зубці, кожний із яких має першу активну частину (60), виконану з можливістю проколювання згаданої ізоляційної оболонки (8) і контактування із згаданим провідним осердям (9) згаданого ізольованого електричного кабелю (2), а також другий приймальний простір, виконаний із можливістю заходження в нього ділянки (20) згаданого кріпильного ярма (15), і другий провідний контактний орган (61), відмінний від згаданого першого провідного контактного органу (59) і виконаний із можливістю контактування з першим провідним контактним органом (59) і з можливістю поступального переміщення вздовж згаданої ділянки (20) згаданого кріпильного ярма (15), будучи з'єднаним із ним напряму електрично;

готують ізольований кабель (2), що містить провідне осердя (9) й ізоляційну оболонку (8), що закриває згадане провідне осердя (9);

згаданий ізольований електричний кабель (2) вводять у згадану кулісу (12) згаданого корпусу (11) згаданого кріпильного затискача (10);

згаданий з'єднувач (50) встановлюють на ділянці (4) згаданого ізольованого електричного кабелю (2), яка заходить у згаданий перший приймальний простір згаданого з'єднувача (50), і на згаданій ділянці (20) згаданого кріпильного ярма (15), яка заходить у згаданий другий приймальний простір згаданого з'єднувача (50); потім згадану ізоляційну оболонку (8) проколюють згаданими активними частинами (60) згаданих провідних зубців згаданого першого провідного контактного органу (59) для механічного й електричного з'єднання згаданого ізольованого електричного кабелю (2) із згаданим з'єднувачем (50) і для електричного з'єднання згаданого другого провідного контактного органу (61) напряму із згаданою ділянкою (20) згаданого кріпильного ярма (15), при цьому згаданий другий провідний контактний орган виконаний із можливістю поступального переміщення вздовж згаданої ділянки (20) згаданого кріпильного ярма (15).
