Пристрій для кріплення електричного кабелю
Номер патенту: 63113
Опубліковано: 26.09.2011
Автори: Волинкін Олександр Володимирович, Анісімов Василь Вікторович, Волинкін Анатолій Володимирович
Формула / Реферат
Пристрій для кріплення кабелю виконаний у вигляді смужки з гнучкого міцного полімеру, один кінець якої обладнаний з'єднувальним вузлом, а другий виконаний з потоншенням, при цьому внутрішня поверхня смужки виконана з виступами для фіксації, що повторюються на рівній відстані один від одного по поверхні, який відрізняється тим, що смужка у середній частині додатково обладнана отвором для кріплення діаметром 0,3-2 см при розмірі смужки: довжина (А) 10-50 см, ширина (В) 0,5-5 см.
Текст

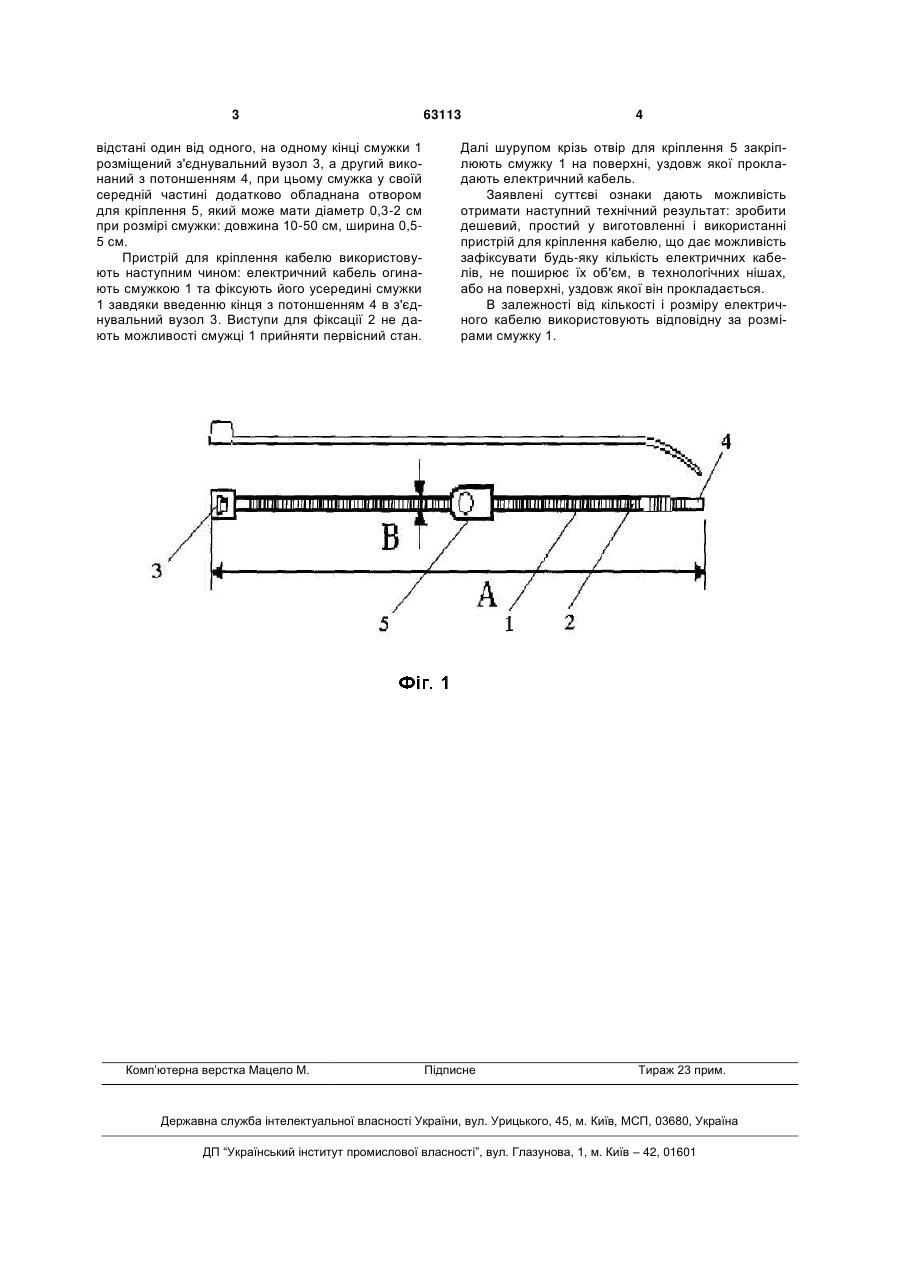

Пристрій для кріплення кабелю виконаний у вигляді смужки з гнучкого міцного полімеру, один кінець якої обладнаний з'єднувальним вузлом, а другий виконаний з потоншенням, при цьому внутрішня поверхня смужки виконана з виступами для фіксації, що повторюються на рівній відстані один від одного по поверхні, який відрізняється тим, що смужка у середній частині додатково обладнана отвором для кріплення діаметром 0,3-2 см при розмірі смужки: довжина (А) 10-50 см, ширина (В) 0,5-5 см. (19) (21) u201103314 (22) 21.03.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ВОЛИНКІН ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ВОЛИНКІН АНАТОЛІЙ ВОЛОДИМИРОВИЧ, АНІСІМОВ ВАСИЛЬ ВІКТОРОВИЧ (73) ВОЛИНКІН ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ВОЛИНКІН АНАТОЛІЙ ВОЛОДИМИРОВИЧ, АНІСІМОВ ВАСИЛЬ ВІКТОРОВИЧ 3 відстані один від одного, на одному кінці смужки 1 розміщений з'єднувальний вузол 3, а другий виконаний з потоншенням 4, при цьому смужка у своїй середній частині додатково обладнана отвором для кріплення 5, який може мати діаметр 0,3-2 см при розмірі смужки: довжина 10-50 см, ширина 0,55 см. Пристрій для кріплення кабелю використовують наступним чином: електричний кабель огинають смужкою 1 та фіксують його усередині смужки 1 завдяки введенню кінця з потоншенням 4 в з'єднувальний вузол 3. Виступи для фіксації 2 не дають можливості смужці 1 прийняти первісний стан. Комп’ютерна верстка Мацело М. 63113 4 Далі шурупом крізь отвір для кріплення 5 закріплюють смужку 1 на поверхні, уздовж якої прокладають електричний кабель. Заявлені суттєві ознаки дають можливість отримати наступний технічний результат: зробити дешевий, простий у виготовленні і використанні пристрій для кріплення кабелю, що дає можливість зафіксувати будь-яку кількість електричних кабелів, не поширює їх об'єм, в технологічних нішах, або на поверхні, уздовж якої він прокладається. В залежності від кількості і розміру електричного кабелю використовують відповідну за розмірами смужку 1. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCable fastening device
Автори англійськоюVolynkin Oleksandr Volodymyrovych, Volynkin Anatolii Volodymyrovych, Anisimov Vasyl Viktorovych
Назва патенту російськоюУстройство для крепления электрического кабеля
Автори російськоюВолынкин Александр Владимирович, Волынкин Анатолий Владимирович, Анисимов Василий Викторович
МПК / Мітки
МПК: H02G 3/00
Мітки: електричного, кабелю, пристрій, кріплення
