Верхня кришка для пральної машини
Формула / Реферат

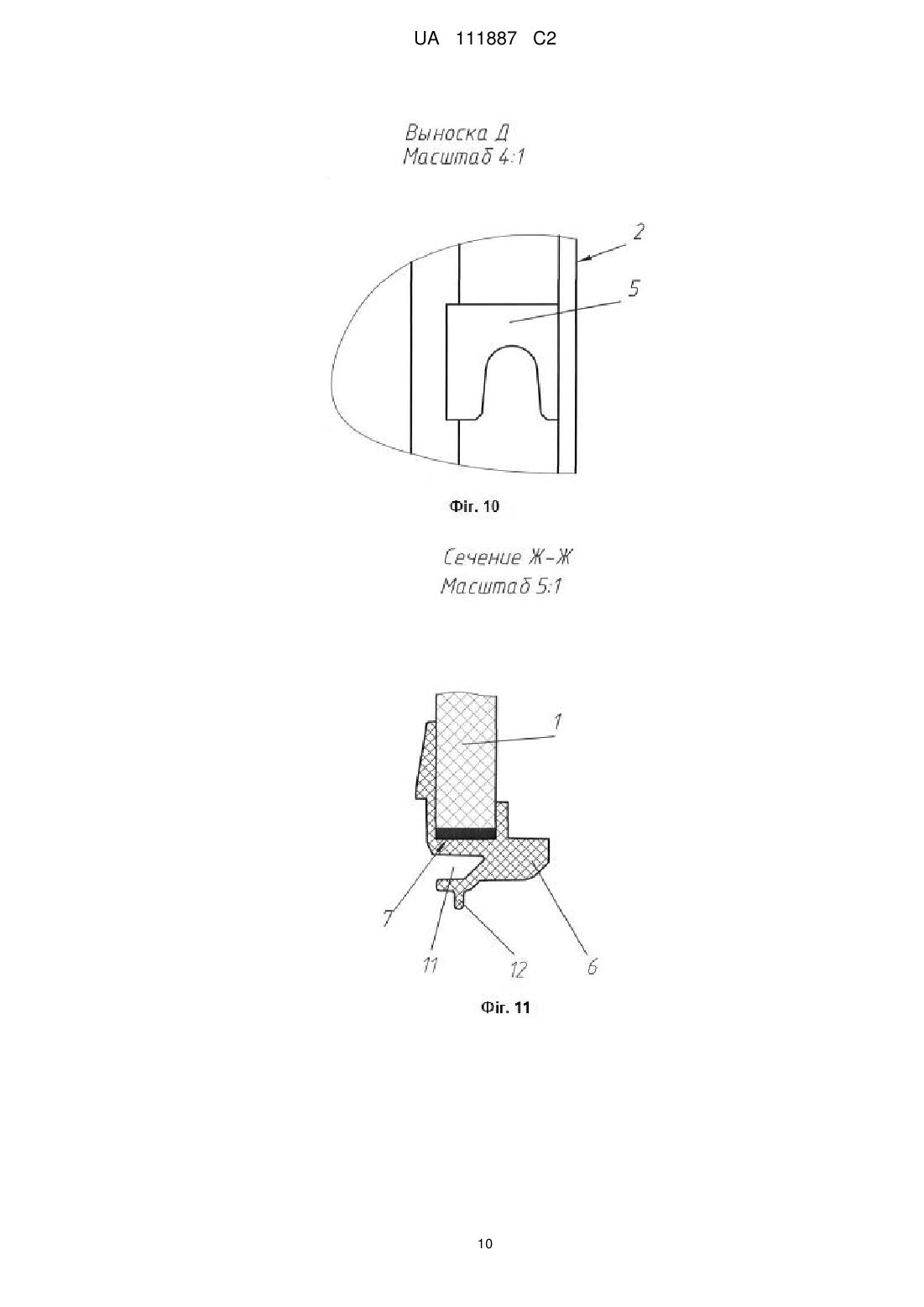

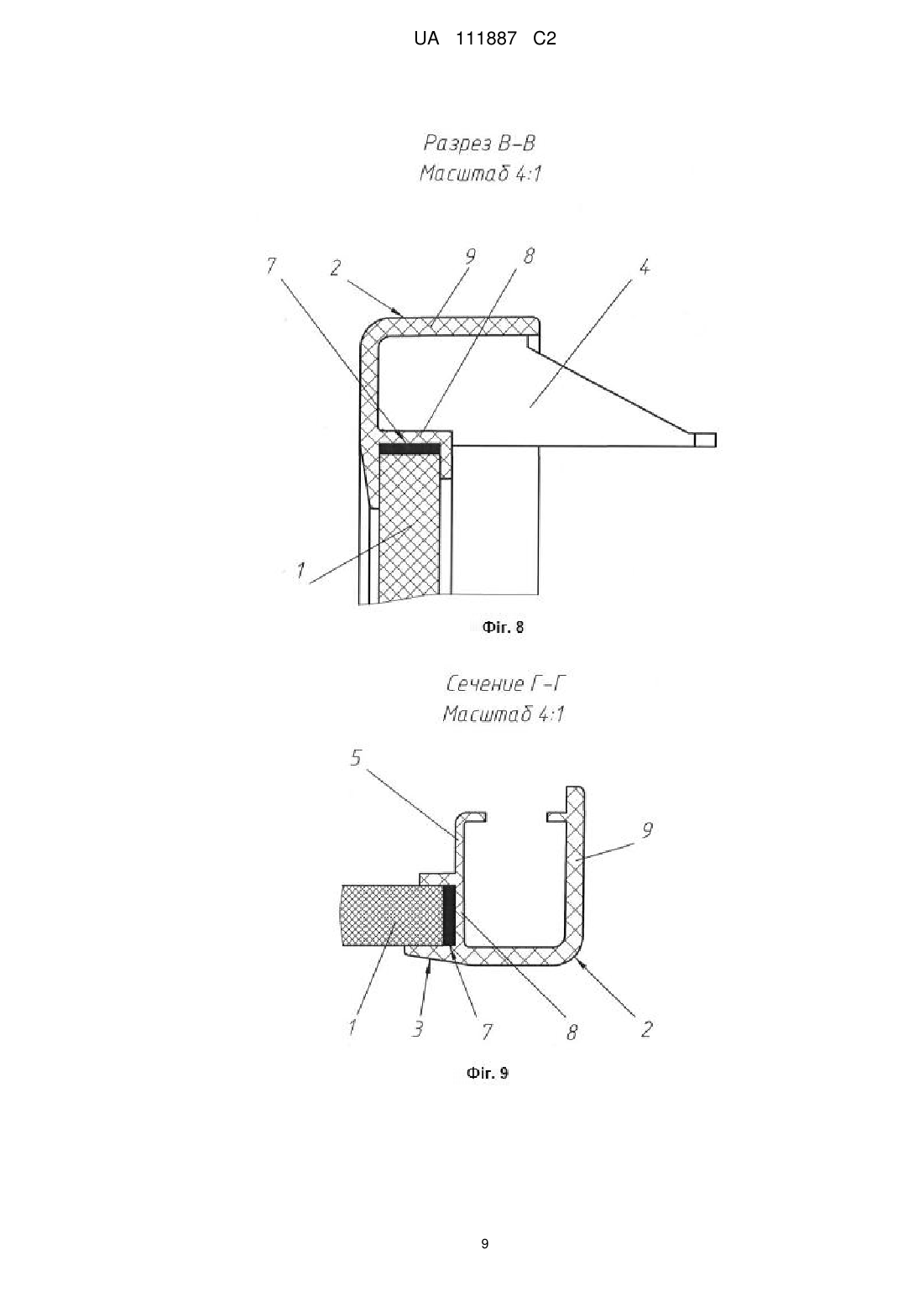

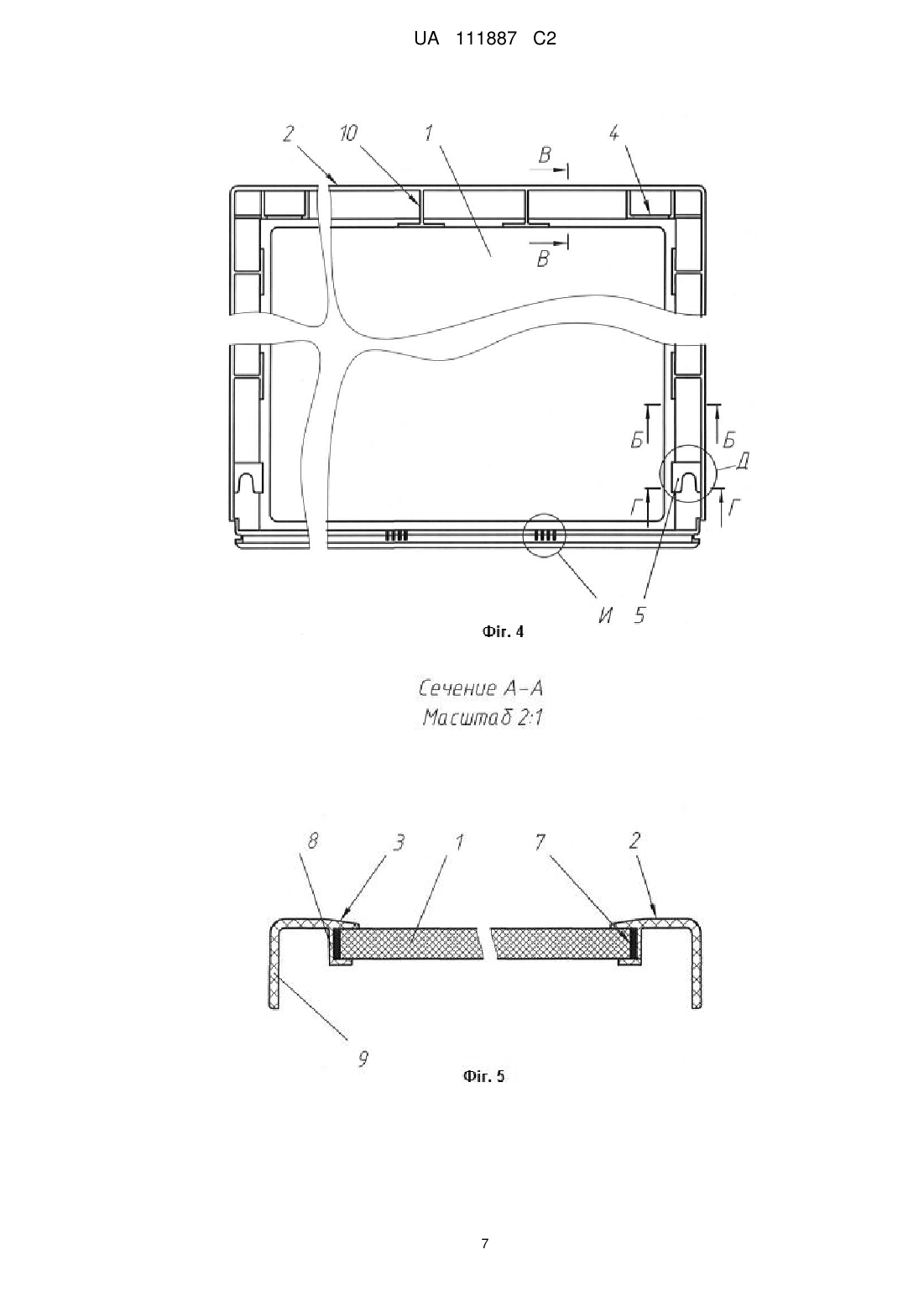

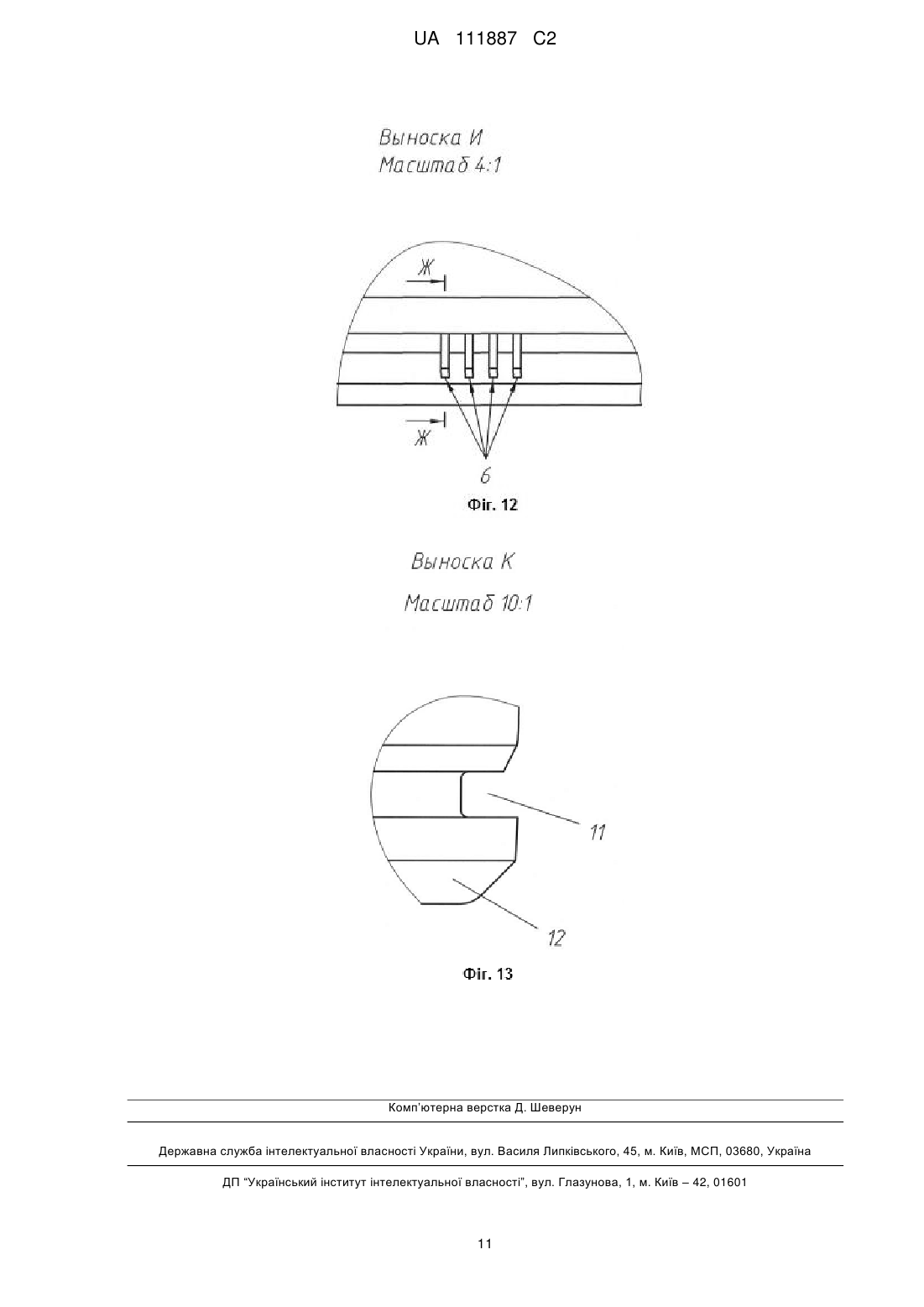

1. Верхня кришка для пральної машини, що містить пластину з деревностружкової плити (ДСП) з ламінованим покриттям і окантувальну рамку, виконану з литтєвого полімерного матеріалу у вигляді суцільнолитої деталі шляхом її лиття в прес-формі під тиском, окантувальна рамка жорстко сполучена з пластиною з ДСП з ламінованим покриттям по контуру П-подібним з’єднувальним профілем, виконаним на внутрішньому контурі окантувальної рамки, знизу окантувальної рамки виконані два елементи кріплення і два установлювальні елементи, яка відрізняється тим, що додатково містить два елементи фіксації лотка для мийного засобу, виконані на нижній поверхні передньої сторони окантувальної рамки, кожний елемент фіксації лотка для мийного засобу виконаний у вигляді чотирьох вертикальних ребер зі скосом в їх нижній частині, торці пластини з ДСП з ламінованим покриттям покриті захисним або зв'язуючим матеріалом або їх сумішшю, бічні і задня сторони окантувальної рамки в поперечному перерізі виконані у формі П-подібного профілю, при цьому внутрішня полиця П-подібного профілю виконана коротше зовнішньої, знизу бічних і задній сторін окантувальної рамки виконані ребра жорсткості Т-подібної форми, кожне ребро жорсткості Т-подібної форми своєю поперечною полицею сполучено з внутрішньою полицею бічної або задньої сторін, а перпендикулярною полицею сполучено з внутрішньою поверхнею П-подібного профілю відповідної бічної або задньої сторони, передня сторона окантувальної рамки в поперечному перерізі виконана у формі прямокутника зі скосом назовні нижньої поверхні, на верхній поверхні торця передньої сторони окантувальної рамки виконаний суцільний паз, розташований паралельно передній стороні, на зовнішній бічній поверхні передньої сторони виконано горизонтальне ребро жорсткості, верхня поверхня окантувальної рамки передньої сторони в поперечному перерізі виконана ступінчастою, елементи кріплення виконані на задній стороні окантувальної рамки, кожний елемент кріплення виконаний П-подібної форми з боковинами трикутної форми, при цьому середня полиця сполучена з внутрішньою полицею задньої сторони і має отвір, а боковини трикутної форми сполучені з внутрішньою поверхнею П-подібного профілю задньої сторони, установлювальні елементи виконані на бічних сторонах окантувальної рамки, кожний установлювальний елемент виконаний у вигляді L-подібного ребра, сполученого вертикальною полицею з внутрішньою полицею бічної сторони, а горизонтальною полицею - з внутрішньою поверхнею зовнішньої полиці бічної сторони, при цьому на горизонтальній полиці виконаний виріз U-подібної форми, верхня полиця з’єднувального профілю виконана похилою всередину контура, нижня полиця з’єднувального профілю виконана товщиною, рівною не менше 0,2 товщини пластини з ДСП з ламінованим покриттям, верхня полиця з’єднувального профілю виконана ширше нижньої, верхня і нижня полиці виконані шириною від 0,1 до 1,5 розміру товщини пластини з ДСП з ламінованим покриттям.
2. Кришка за п. 1, яка відрізняється тим, що пластина з ДСП з ламінованим покриттям виконана товщиною від 6 до 16 мм.
3. Кришка за п. 1, яка відрізняється тим, що окантувальна рамка виконана з литтєвого полімерного матеріалу - АБС пластику або поліпропілену.
4. Кришка за п. 1, яка відрізняється тим, що як захисний матеріал використовують лак або фарбу, або ґрунтовку, а як зв'язуючий матеріал використовують клей.
Текст
Реферат: Верхня кришка для пральної машини, призначена для установки на пральні машини, містить пластину з деревностружкової плити (ДСП) з ламінованим покриттям і окантувальну рамку, виконану з литтєвого полімерного матеріалу у вигляді суцільнолитої деталі шляхом її лиття в прес-формі під тиском. Окантувальна рамка жорстко сполучена з пластиною з ДСП по контуру П-подібним з’єднувальним профілем і містить два елементи кріплення, два установлювальні елементи, два елементи фіксації лотка для мийного засобу. Елементи фіксації лотка для мийного засобу виконані у вигляді чотирьох вертикальних ребер зі скосом в їх нижній частині і розташовані на нижній поверхні передньої сторони. Торці пластини з ДСП покриті захисним або зв'язуючим матеріалом або їх сумішшю. Бічні і задня сторони окантувальної рамки в поперечному перерізі виконані у формі П-подібного профілю, знизу яких виконані ребра жорсткості Т-подібної форми. Елементи кріплення виконані П-подібної форми з боковинами трикутної форми і розташовані на задній стороні окантувальнної рамки. Установлювальні елементи виконані у вигляді L-подібної ребра і розташовані на бічних сторонах окантувальної рамки. Передня сторона окантувальної рамки в поперечному перерізі виконана у формі прямокутника зі скосом назовні нижньої поверхні. На верхній поверхні торця передньої сторони окантувальної рамки виконаний суцільний паз, розташований паралельно передній стороні. На зовнішній бічній поверхні передньої сторони виконано горизонтальне ребро жорсткості. Технічний результат полягає в підвищенні якості, зменшенні ваги, зниженні матеріаломісткості і спрощенні процесу виготовлення. UA 111887 C2 (12) UA 111887 C2 UA 111887 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пральної машини, а саме верхньої кришки для пральної машини, а також може бути придатний для кришок інших побутових пристроїв, зокрема посудомийних машин. Відома стільниця для пральної машини, що містить пластину з деревностружкової плити (ДСП) і окантувальну порожнисту пластмасову рамку, отриману литтям під тиском. [1] Недоліком такої стільниці є складність виготовлення, оскільки необхідне спеціальне устаткування для отримання порожнистої окантувальної рамки і великий відсоток бракованих виробів. Відома стільниця для побутової пральної машини, що містить пластину з ДСП з ламінованим покриттям і окантувальную рамку, виконану з пластмаси у вигляді суцільнолитої деталі шляхом її лиття в прес-формі під тиском. Окантувальна рамка жорстко сполучена з пластиною з ДСП. Знизу окантувальної рамки розташовані елементи кріплення. [2] Недоліком даної стільниці є те, що плита з ДСП не володіє достатньою міцністю і вимагається збільшувати товщину плити, щоб вона витримувала навантаження. Унаслідок того, що кришка має великі габаритні розміри, а при охолодженні литтєвого матеріалу виникають значні усадки, що приводить до викривлення і скручування пластини з ДСП і окантувальної рамки. Відома верхня кришка для пральної машини, що містить пластину з ДСП з ламінованим покриттям і окантувальную рамку, виконану з литтєвого полімерного матеріалу у вигляді суцільнолитої деталі шляхом її лиття в прес-формі під тиском. Окантувальна рамка жорстко сполучена з пластиною з ДСП з ламінованим покриттям П-подібним з’єднувальним профілем, виконаним на внутрішньому контурі окантувальної рамки. Окантувальна рамка містить два елементи кріплення і два установлювальні елементи, розташовані знизу окантувальної рамки, а також опорний елемент, підтримуючий пластину з ДСП з ламінованим покриттям. [3] Недоліком даної кришки є ненадійність елементів кріплення і установлювальних елементів, оскільки в процесі експлуатації при навантаженнях вони ламаються. Додатково в самій пральній машині потрібна наявність елементів кріплення лотка для мийного засобу. Дана кришка вимагає також додаткових виробничих витрат на збірку кришки, оскільки вимагається встановити і закріпити опорний елемент. Наявність опорного елемента збільшує вагу і кількість матеріалу для виробництва кришки. Конструктивне виконання окантувальної рамки і з’єднувального профілю не забезпечують виконання заданих геометричних розмірів, оскільки при охолодженні литтєвого матеріалу виникають значні усадки, що приводить до викривлення і скручування пластини з ДСП з ламінованим покриттям і окантувальної рамки. Задачею даного винаходу є підвищення якості і зниження виробничих витрат. Технічний результат полягає в підвищенні якості, зменшенні ваги, зниженні матеріаломісткості і спрощенні процесу виготовлення. Вказаний технічний результат досягається за рахунок того, що верхня кришка для пральної машини, що містить пластину з ДСП з ламінованим покриттям і окантувальну рамку, виконану з литтєвого полімерного матеріалу у вигляді суцільнолитої деталі шляхом її лиття в прес-формі під тиском, окантувальна рамка жорстко сполучена з пластиною з ДСП з ламінованим покриттям по контуру П-подібним з’єднувальним профілем, виконаним на внутрішньому контурі окантувальної рамки, знизу окантувальної рамки виконані два елементи кріплення і два установлювальні елементи, по винаходу, додатково містить два елементи фіксації лотка для мийного засобу, виконаних на нижній поверхні передньої сторони окантувальної рамки, кожний елемент фіксації лотка для мийного засобу виконаний у вигляді чотирьох вертикальних ребер з скосом в їх нижній частині, торці пластини з ДСП з ламінованим покриттям покриті захисним або зв'язуючим матеріалом або їх сумішшю, бічні і задня сторони окантувальної рамки в поперечному перерізі виконані у формі П-подібного профілю, при цьому внутрішня полиця Пподібного профілю виконана коротше зовнішній, знизу бічних і задній сторін окантувальної рамки виконані ребра жорсткості Т-подібної форми, кожне ребро жорсткості Т-подібной форми своєю поперечною полицею сполучено з внутрішньою полицею бічної або задньої сторони, а перпендикулярною полицею сполучено з внутрішньою поверхнею П-подібного профілю відповідної бічної або задньої сторони, передня сторона окантувальної рамки в поперечному перерізі виконана у формі прямокутника з скосом назовні нижньої поверхні, на верхній поверхні торця передньої сторони окантувальної рамки виконаний суцільний паз, розташований паралельно передній стороні, на зовнішній бічній поверхні передньої сторони виконано горизонтальне ребро жорсткості, верхня поверхня окантувальної рамки передньої сторони в поперечному перерізі виконана ступінчастою, елементи кріплення виконані на задній стороні окантувальної рамки, кожний елемент кріплення виконаний П-подібної форми з боковинами трикутної форми, при цьому середня полиця сполучена з внутрішньою полицею задньої сторони і має отвір, а боковини трикутної форми сполучені з внутрішньою поверхнею П 1 UA 111887 C2 5 10 15 20 25 30 35 40 45 50 55 подібного профілю задньої сторони, установлювальні елементи виконані на бічних сторонах окантувальної рамки, кожний установлювальний елемент виконаний у вигляді L-подібного ребра, сполученого вертикальною полицею з внутрішньою полицею бічної сторони, а горизонтальною полицею - з внутрішньою поверхнею зовнішньої полиці бічної сторони, при цьому на горизонтальній полиці виконаний виріз U-подібної форми, верхня полиця з’єднувального профілю виконана похилою всередину контура, нижня полиця з’єднувального профілю виконана товщиною, рівною не менше 0,2 товщини пластини з ДСП з ламінованим покриттям, верхня полиця з’єднувального профілю виконана ширше нижньої, верхня і нижня полиці виконані шириною від 0,1 до 1,5 розміру товщини пластини з ДСП з ламінованим покриттям. Окрім цього: пластина з ДСП з ламінованим покриттям виконана товщиною від 6 до 16 мм; окантувальна рамка виконана з литтєвого полімерного матеріалу - АБС пластику або поліпропілену; як захисний матеріал використовують лак або фарбу, або ґрунтовку, а як зв'язуючий матеріал використовують клей. Вказані ознаки є істотними і взаємозв'язані з утворенням стійкої сукупності ознак, достатніх для отримання вказаного технічного результату, у тому числі: наявність пластини з ДСП з ламінованим покриттям і окантувальної рамки, виконаної з литтєвого полімерного матеріалу у вигляді суцільнолитої деталі шляхом її лиття в прес-формі під тиском, жорстке з'єднання окантувальної рамки з пластиною з ДСП з ламінованим покриттям по контуру П-подібним з’єднувальним профілем, виконаним на внутрішньому контурі окантувальної рамки, наявність двох елементів кріплення і двох установлювальних елементів, виконаних знизу окантувальної рамки; наявність додаткова двох елементів фіксації лотка для мийного засобу, виконаних на нижній поверхні передньої сторони окантувальної рамки, кожний з яких виконаний у вигляді чотирьох вертикальних ребер з скосом в їх нижній частині; покриття торців пластини з ДСП з ламінованим покриттям захисним або зв'язуючим матеріалом або їх сумішшю; виконання бічних і задній сторін окантувальної рамки в поперечному перерізі у формі Пподібного профілю і виконання внутрішньої полиці П-подібного профілю коротше зовнішньої; виконання знизу бічних і задньої сторін окантувальної рамки ребер жорсткості Т-подібної форми, кожне з яких своєю поперечною полицею сполучене з внутрішньою полицею бічної або задньої сторони, а перпендикулярною полицею сполучено з внутрішньою поверхнею Пподібного профілю відповідної бічної або задньої сторони; виконання передньої сторони окантувальної рамки в поперечному перерізі у формі прямокутника зі скосом назовні нижньої поверхні; виконання на верхній поверхні торця передньої сторони окантувальної рамки суцільного паза, розташованого паралельно передній стороні; виконання на зовнішній бічній поверхні передньої сторони горизонтального ребра жорсткості, виконання верхньої поверхні окантувальної рамки передньої сторони в поперечному перерізі ступінчастою; виконання елементів кріплення на задній стороні окантувальної рамки, виконання кожного елемента кріплення П-подібної форми з боковинами трикутної форми, при цьому середня полиця сполучена з внутрішньою полицею задньої сторони і має отвір, а боковини трикутної форми сполучені з внутрішньою поверхнею П-подібного профілю задньої сторони; виконання установлювальних елементів на бічних сторонах окантувальної рамки, виконання кожного установлювального елемента у вигляді L-подібного ребра, сполученого вертикальною полицею з внутрішньою полицею бічної сторони, а горизонтальною полицею - з внутрішньою поверхнею зовнішньої полиці бічної сторони, виконання на горизонтальній полиці вирізу Uподібної форми; виконання верхньої полиці з’єднувального профілю похилою всередину контура; виконання нижньої полиці з’єднувального профілю товщиною, рівною не менше 0,2 товщини пластини з ДСП з ламінованим покриттям; виконання верхньої полиці з’єднувального профілю ширше нижньої, верхня і нижня полиці виконані шириною від 0,1 до 1,5 розміру товщини пластини з ДСП з ламінованим покриттям. Суть пропонованого винаходу пояснюється кресленнями, де: на фіг. 1 - в перспективному зображенні представлена верхня кришка для пральної машини - вигляд зверху; 2 UA 111887 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 2 - в перспективному зображенні представлена верхня кришка для пральної машини - вигляд знизу; на фіг. 3 - вигляд зверху; на фіг. 4 - вигляд знизу; на фіг. 5 - переріз А-А на фіг. 3; на фіг. 6 - розріз Б-Б на фіг. 4; на фіг. 7 - в перспективному зображенні представлено винесення К на фіг. 2; на фіг. 8 - розріз В-В на фіг. 4; на фіг. 9 - переріз Г-Г на фіг. 4; на фіг. 10 - винесення Д на фіг. 4; на фіг. 11 - переріз Ж-Ж на фіг. 12; на фіг. 12 - винесення И на фіг. 4; на фіг. 13 - винесення К на фіг. 3. Верхня кришка для пральної машини містить пластину 1 з ДСП з ламінованим покриттям, окантувальну 2 рамку, виконану з литтєвого полімерного матеріалу у вигляді суцільнолитої деталі шляхом її лиття в прес-формі під тиском. Окантувальна 2 рамка жорстко сполучена по контуру з пластиною 1 з ДСП з ламінованим покриттям П-подібним з’єднувальним 3 профілем. П-подібний з’єднувальний 3 профіль виконаний на внутрішньому контуру окантувальної 2 рамки. На окантувальній 2 рамці виконано два елементи кріплення 4, на задній стороні знизу, два установлювальних 5 елементи, на бічних сторонах знизу, два елементи фіксації 6 лотка для мийного засобу, на нижній поверхні передньої сторони окантувальної 2 рамки. Кожний елемент фіксації 6 лотка для мийного засобу є виконаний у вигляді чотирьох вертикальних ребер з скосом в їх нижній частині. Торці пластини 1 з ДСП з ламінованим покриттям покриті захисним або зв'язуючим матеріалом або їх сумішшю 7. Бічні і задня сторони окантувальної 2 рамки в поперечному перерізі виконані у формі П-подібного профілю, при цьому внутрішня 8 полиця Пподібного профілю виконана коротше зовнішньої 9 полиці. Знизу бічних і задній сторін окантувальної 2 рамки виконані ребра жорсткості Т-подібної 10 форми. Кожне ребро жорсткості Т-подібної 10 форми своєю поперечною полицею сполучено з внутрішньою 8 полицею бічної або задньої сторони, а перпендикулярною полицею сполучено з внутрішньою поверхнею Пподібного профілю відповідної бічної або задньої сторони окантувальної 2 рамки. Передня сторона окантувальної 2 рамки в поперечному перерізі виконана у формі прямокутника з скосом назовні нижньої поверхні. На верхній поверхні торця передньої сторони окантувальної 2 рамки виконаний суцільний паз 11, розташований паралельно передній стороні окантувальної 2 рамки. На зовнішній бічній поверхні передньої сторони виконано горизонтальне 12 ребро жорсткості. Верхня поверхня передньої сторони окантувальної 2 рамки в поперечному перерізі виконана ступінчастою. Елементи кріплення 4 виконані на задній стороні окантувальної 2 рамки знизу. Кожний елемент кріплення 4 виконаний П-подібной форми з боковинами трикутної форми. При цьому середня полиця елемента кріплення 4 має отвір і сполучена з внутрішньою 8 полицею задньої сторони, а боковини трикутної форми сполучені з внутрішньою поверхнею П-подібного профілю задньої сторони окантувальної 2 рамки. Установлювальні 5 елементи виконані на бічних сторонах окантувальної 2 рамки знизу. Кожний установлювальний 5 елемент виконаний у вигляді L-подібного ребра, сполученого вертикальною полицею з внутрішньою 8 полицею бічної сторони, а горизонтальною полицею - з внутрішньою поверхнею зовнішньої 9 полиці бічної сторони. На горизонтальній полиці установлювального 5 елемента виконаний виріз U-подібной форми. Верхня полиця з’єднувального 3 профілю виконана похилою всередину контура. Нижня полиця з’єднувального 3 профіля виконана товщиною, рівною не менше 0,2 товщини пластини 1 з ДСП з ламінованим покриттям. Верхня полиця з’єднувального 3 профілю виконана ширше за нижню полицю, верхня і нижня полиці з’єднувального 3 профілю виконані шириною від 0,1 до 1,5 розміру товщини пластини 1 з ДСП з ламінованим покриттям. Пластина 1 з ДСП з ламінованим покриттям виконана товщиною від 6 до 16 мм. Окантувальна 2 рамка виконана з литтєвого полімерного матеріалу -АБС пластику або поліпропілену. Як захисний матеріал, нанесений на торці пластини 1 з ДСП з ламінованим покриттям, використовують лак або фарбу, або ґрунтовку, а як зв'язуючий матеріал використовують клей. Всі елементи окантувальної 2 рамки виконані за одну технологічну операцію в процесі лиття під тиском (з’єднувальний 3 профіль, елементи кріплення 4, установлювальні 5 елементи, елементи фіксації 6 лотка для мийного засобу, ребра жорсткості Т-подібной 10 форми, горизонтальне 12 ребро жорсткості). Верхню кришку для пральної машини виготовляють таким чином. На торці пластини 1 з ДСП з ламінованим покриттям, з розмірами 500 на 300 мм і завтовшки 10 мм, наносять захисний матеріал 7, (лак) на основі швидко сохнучого розчинника. Залежно від 3 UA 111887 C2 5 10 15 20 25 30 35 40 45 50 55 60 технологічного процесу йому дають висохнути (чи ні). Потім пластину 1 з ДСП з ламінованим покриттям встановлюють в прес-форму (на кресленнях не показано) в строго певне місце. Стуляють прес-форму і сполучають пластину 1 з ДСП з ламінованим покриттям з окантувальної 2 рамкою в процесі лиття окантувальної 2 рамки в литтєвій машині П-подібним з’єднувальним 3 профілем. Всі елементи окантувальної 2 рамки виконуються за одну технологічну операцію в процесі лиття під тиском (з’єднувальний 3 профіль, елементи кріплення 4, установлювальні 5 елементи, елементи фіксації 6 лотка для мийного засобу, ребра жорсткості Т-подібної 10 форми, горизонтальне 12 ребро жорсткості). Таким же чином виготовляють верхню кришку для пральної машини, використовуючи різні матеріали і комбінації матеріалів: пластину 1 з ДСП з ламінованим покриттям, товщиною від 6 до 16 мм; окантувальну 2 рамку виконують з литтєвого полімерного матеріалу - АБС пластику або поліпропілену; торці пластини з ДСП з ламінованим покриттям покривають сумішшю в будь-якому процентному співвідношенні захисного і зв'язуючого матеріалу, захисним або зв'язуючим матеріалом. Як захисний матеріал використовують лак або фарбу, або ґрунтовку. Як зв'язуючий матеріал використовують клей. Пропоноване виконання конструктивних елементів верхньої кришки для пральної машини і виконання вказаних їх розмірів приводить до підвищення якості, зменшення ваги, зниження матеріаломісткості і спрощення виготовлення при забезпеченні необхідних міцнісних властивостей і якісних характеристик, а також скорочує час загального виробничого циклу і енергоємність витрат для виготовлення кришки за рахунок зменшення кількості технологічних операцій і вживаного устаткування. Винахід може бути реалізований таким чином. Верхню кришку для пральної машини встановлюють у верхній частині корпусу (на фігурах не показано) пральної машини, фіксують установлювальні 5 елементи на боковинах корпусу пральної машини напроти їх елементів кріплення і приєднують кришку до корпусу елементами кріплення 4. Після установки кришки здійснюють подальше збирання пральної машини і її настройку. Джерела інформації: 1. Заявка на винахід ЕР 0680712. 2. Заявка на винахід ЕР 1544346. 3. Заявка на винахід WO 2005124008. ФОРМУЛА ВИНАХОДУ 1. Верхня кришка для пральноїмашини, що містить пластину з деревностружкової плити (ДСП) з ламінованим покриттям і окантувальну рамку, виконану з литтєвого полімерного матеріалу у вигляді суцільнолитої деталі шляхом її лиття в прес-формі під тиском, окантувальна рамка жорстко сполучена з пластиною з ДСП з ламінованим покриттям по контуру П-подібним з'єднувальним профілем, виконаним на внутрішньому контурі окантувальної рамки, знизу окантувальної рамки виконані два елементи кріплення і два установлювальні елементи, яка відрізняється тим, що додатково містить два елементи фіксації лотка для мийного засобу, виконані на нижній поверхні передньої сторони окантувальної рамки, кожний елемент фіксації лотка для мийного засобу виконаний у вигляді чотирьох вертикальних ребер зі скосом в їх нижній частині, торці пластини з ДСП з ламінованим покриттям покриті захисним або зв'язуючим матеріалом або їх сумішшю, бічні і задня сторони окантувальної рамки в поперечному перерізі виконані у формі П-подібного профілю, при цьому внутрішня полиця Пподібного профілю виконана коротше зовнішньої, знизу бічних і задньої сторін окантувальної рамки виконані ребра жорсткості Т-подібної форми, кожне ребро жорсткості Т-подібної форми своєю поперечною полицею сполучено з внутрішньою полицею бічної або задньої сторін, а перпендикулярною полицею сполучено з внутрішньою поверхнею П-подібного профілю відповідної бічної або задньої сторони, передня сторона окантувальної рамки в поперечному перерізі виконана у формі прямокутника зі скосом назовні нижньої поверхні, на верхній поверхні торця передньої сторони окантувальної рамки виконаний суцільний паз, розташований паралельно передній стороні, на зовнішній бічній поверхні передньої сторони виконано горизонтальне ребро жорсткості, верхня поверхня окантувальної рамки передньої сторони в поперечному перерізі виконана ступінчастою, елементи кріплення виконані на задній стороні окантувальної рамки, кожний елемент кріплення виконаний П-подібної форми з боковинами трикутної форми, при цьому середня полиця сполучена з внутрішньою полицею задньої 4 UA 111887 C2 5 10 15 сторони і має отвір, а боковини трикутної форми сполучені з внутрішньою поверхнею Пподібного профілю задньої сторони, установлювальні елементи виконані на бічних сторонах окантувальної рамки, кожний установлювальний елемент виконаний у вигляді L-подібного ребра, сполученого вертикальною полицею з внутрішньою полицею бічної сторони, а горизонтальною полицею - з внутрішньою поверхнею зовнішньої полиці бічної сторони, при цьому на горизонтальній полиці виконаний виріз U-подібної форми, верхня полиця з'єднувального профілю виконана похилою всередину контура, нижня полиця з'єднувального профілю виконана товщиною, рівною не менше 0,2 товщини пластини з ДСП з ламінованим покриттям, верхня полиця з'єднувального профілю виконана ширше нижньої, верхня і нижня полиці виконані шириною від 0,1 до 1,5 розміру товщини пластини з ДСП з ламінованим покриттям. 2. Кришка за п. 1, яка відрізняється тим, що пластина з ДСП з ламінованим покриттям виконана товщиною від 6 до 16 мм. 3. Кришка за п. 1, яка відрізняється тим, що окантувальна рамка виконана з литтєвого полімерного матеріалу - АБС пластику або поліпропілену. 4. Кришка за п. 1, яка відрізняється тим, що як захисний матеріал використовують лак або фарбу, або ґрунтовку, а як зв'язуючий матеріал використовують клей. 5 UA 111887 C2 6 UA 111887 C2 7 UA 111887 C2 8 UA 111887 C2 9 UA 111887 C2 10 UA 111887 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
ДивитисяДодаткова інформація
Автори російськоюШафаренко Константин Анатольевич
МПК / Мітки
МПК: D06F 39/14, D06F 39/12
Мітки: верхня, пральної, кришка, машини
