Клапан для наповнення та спорожнювання повітряних мішків (варіанти)

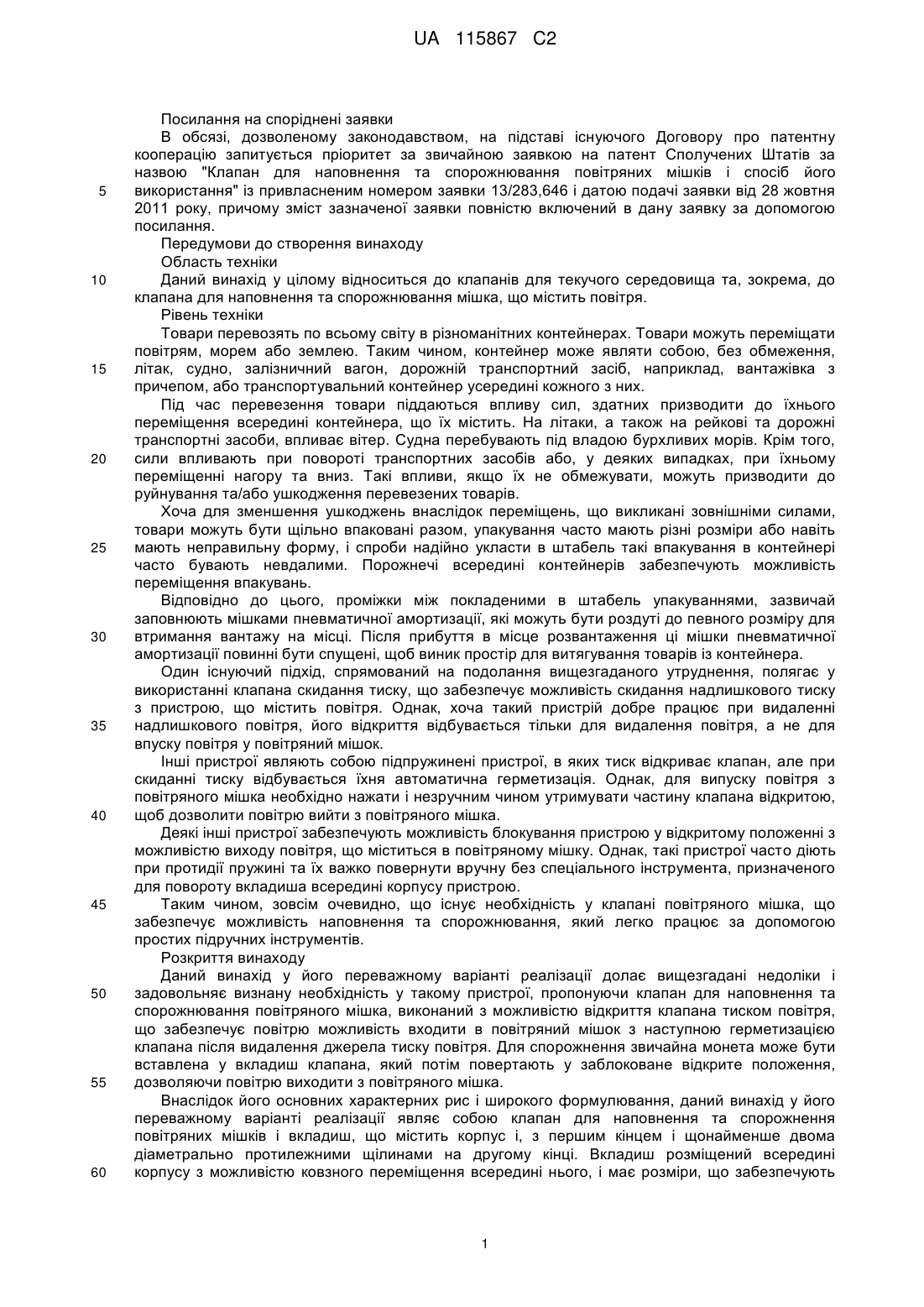

Реферат: Клапан для наповнення та спорожнювання повітряних мішків виконаний з можливістю відкривати тиском повітря клапан для входження повітря у повітряний мішок із наступною герметизацією клапана після видалення джерела тиску повітря. Для спорожнювання звичайна монета може бути вставлена у вкладиш клапана, який потім повертають у заблоковане відкрите положення, що забезпечує можливість виходу повітря з повітряного мішка. UA 115867 C2 (12) UA 115867 C2 UA 115867 C2 5 10 15 20 25 30 35 40 45 50 55 60 Посилання на споріднені заявки В обсязі, дозволеному законодавством, на підставі існуючого Договору про патентну кооперацію запитується пріоритет за звичайною заявкою на патент Сполучених Штатів за назвою "Клапан для наповнення та спорожнювання повітряних мішків і спосіб його використання" із привласненим номером заявки 13/283,646 і датою подачі заявки від 28 жовтня 2011 року, причому зміст зазначеної заявки повністю включений в дану заявку за допомогою посилання. Передумови до створення винаходу Область техніки Даний винахід у цілому відноситься до клапанів для текучого середовища та, зокрема, до клапана для наповнення та спорожнювання мішка, що містить повітря. Рівень техніки Товари перевозять по всьому світу в різноманітних контейнерах. Товари можуть переміщати повітрям, морем або землею. Таким чином, контейнер може являти собою, без обмеження, літак, судно, залізничний вагон, дорожній транспортний засіб, наприклад, вантажівка з причепом, або транспортувальний контейнер усередині кожного з них. Під час перевезення товари піддаються впливу сил, здатних призводити до їхнього переміщення всередині контейнера, що їх містить. На літаки, а також на рейкові та дорожні транспортні засоби, впливає вітер. Судна перебувають під владою бурхливих морів. Крім того, сили впливають при повороті транспортних засобів або, у деяких випадках, при їхньому переміщенні нагору та вниз. Такі впливи, якщо їх не обмежувати, можуть призводити до руйнування та/або ушкодження перевезених товарів. Хоча для зменшення ушкоджень внаслідок переміщень, що викликані зовнішніми силами, товари можуть бути щільно впаковані разом, упакування часто мають різні розміри або навіть мають неправильну форму, і спроби надійно укласти в штабель такі впакування в контейнері часто бувають невдалими. Порожнечі всередині контейнерів забезпечують можливість переміщення впакувань. Відповідно до цього, проміжки між покладеними в штабель упакуваннями, зазвичай заповнюють мішками пневматичної амортизації, які можуть бути роздуті до певного розміру для втримання вантажу на місці. Після прибуття в місце розвантаження ці мішки пневматичної амортизації повинні бути спущені, щоб виник простір для витягування товарів із контейнера. Один існуючий підхід, спрямований на подолання вищезгаданого утруднення, полягає у використанні клапана скидання тиску, що забезпечує можливість скидання надлишкового тиску з пристрою, що містить повітря. Однак, хоча такий пристрій добре працює при видаленні надлишкового повітря, його відкриття відбувається тільки для видалення повітря, а не для впуску повітря у повітряний мішок. Інші пристрої являють собою підпружинені пристрої, в яких тиск відкриває клапан, але при скиданні тиску відбувається їхня автоматична герметизація. Однак, для випуску повітря з повітряного мішка необхідно нажати і незручним чином утримувати частину клапана відкритою, щоб дозволити повітрю вийти з повітряного мішка. Деякі інші пристрої забезпечують можливість блокування пристрою у відкритому положенні з можливістю виходу повітря, що міститься в повітряному мішку. Однак, такі пристрої часто діють при протидії пружині та їх важко повернути вручну без спеціального інструмента, призначеного для повороту вкладиша всередині корпусу пристрою. Таким чином, зовсім очевидно, що існує необхідність у клапані повітряного мішка, що забезпечує можливість наповнення та спорожнювання, який легко працює за допомогою простих підручних інструментів. Розкриття винаходу Даний винахід у його переважному варіанті реалізації долає вищезгадані недоліки і задовольняє визнану необхідність у такому пристрої, пропонуючи клапан для наповнення та спорожнювання повітряного мішка, виконаний з можливістю відкриття клапана тиском повітря, що забезпечує повітрю можливість входити в повітряний мішок з наступною герметизацією клапана після видалення джерела тиску повітря. Для спорожнення звичайна монета може бути вставлена у вкладиш клапана, який потім повертають у заблоковане відкрите положення, дозволяючи повітрю виходити з повітряного мішка. Внаслідок його основних характерних рис і широкого формулювання, даний винахід у його переважному варіанті реалізації являє собою клапан для наповнення та спорожнення повітряних мішків і вкладиш, що містить корпус і, з першим кінцем і щонайменше двома діаметрально протилежними щілинами на другому кінці. Вкладиш розміщений всередині корпусу з можливістю ковзного переміщення всередині нього, і має розміри, що забезпечують 1 UA 115867 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливість прийому поворотного пристосування, що має круглий край, що входить у спільну взаємодію з діаметрально протилежними щілинами, наприклад, монети у чверть долара. Клапан має поздовжню вісь, а діаметрально протилежні щілини утворюють кут із цією віссю, що приблизно становить сорок п'ять градусів. Корпус має циліндричну секцію, а засіб повороту має деякий діаметр. Розмір внутрішньої порожнини циліндра більше діаметра поворотного пристосування та наближений до цього діаметра. Клапан додатково містить ущільнювальне кільце, що має внутрішній діаметр і зовнішній діаметр. Зазначене ущільнювальне кільце, з можливістю знімання, прикріплене до вкладиша, будучи розміщеним у канавці на першому кінці вкладиша. Пружина розміщена з можливістю ковзання між корпусом і вкладишем. Корпус містить виступ, що утворює кінець корпусу, звернений до мішка, причому виступ має внутрішній діаметр на кінці корпусу, зверненого до мішка. Зовнішній діаметр ущільнювального кільця більше внутрішнього діаметра виступу корпусу. Корпус містить внутрішню поверхню та L - подібні канавки, що складаються з частин у вигляді ніжок і частин у вигляді ступень. Зазначені L - подібні канавки розміщені на внутрішній поверхні. Вкладиш містить фланець з фланцевими виступами, які входять у спільне зачеплення з частинами у вигляді ступень L - подібних канавок. Кінець корпусу з боку мішка містить фланець, що має виступаючі ребра на своїй основі та жолоб, що проходить назовні від внутрішнього діаметра. Виступаючі ребра на основі фланця перешкоджають герметизації клапана за допомогою контакту між тканиною повітряного мішка й основою фланця клапана. Пристрій також містить повітронепроникну надувну камеру повітряного мішка, до якої клапан герметично прикріплений, наприклад, за допомогою термосклеювання. Клапан може бути в блокованому положенні та у розблокованому положенні. У блокованому положенні клапан забезпечує проходження через нього повітря. У розблокованому положенні клапан перешкоджає виходу повітря з повітряного мішка через клапан, оскільки пружина переміщає вкладиш до зовнішнього кінця доти, поки ущільнювальне кільце не ущільниться щодо жолоба. Однак, у своєму розблокованому положенні клапан забезпечує можливість проходження через себе повітря, коли відповідним чином прикладений тиск повітря з того кінця клапана, який розміщений поза мішком, примушує вкладиш у клапані переміщатися до того кінця корпусу клапана, який розміщений у мішку. Збирання клапана відбувається за допомогою введення пружини в корпус клапана, розміщення вкладиша всередині пружини, прикріплення ущільнювального кільця на першому кінці, і герметичного приєднання в такий спосіб корпусу клапана до повітряного мішка. Повітряний мішок наповнюють через повітряний шланг, що містить з'єднувач, який знімним чином прикріплений до корпусу клапана, і потім пропускають стиснене повітря через повітряний шланг до клапана та, в остаточному підсумку, до внутрішнього простору повітряного мішка. Спорожнювання повітряного мішка відбувається за допомогою введення круглого краю монети в діаметрально протилежні щілини, що переміщає вкладиш у напрямку виступу для стиску пружини, повороту монети для переміщення вкладиша в положення блокування, зачеплення фланця вкладиша з L - подібними канавками і забезпечення можливості виходу повітря з повітряного мішка. Зокрема, даний винахід пропонує клапан для наповнення та спорожнювання повітряних мішків, причому клапан містить корпус, вкладиш, ущільнювальне кільце, пружину і пластину. Корпус містить основу, зовнішній кінець, циліндр, що має внутрішню поверхню з фіксатором на поверхні циліндра, і фланець. Фланець з деяким діаметром корпусу фланця містить основу фланця та вершину фланця. Циліндр містить канавку, переважно з фіксатором. Циліндр містить L - подібні канавки на своїй внутрішній поверхні. Зазначені L - подібні канавки містять частини у вигляді ніжок і частини у вигляді ступень. Розмір циліндра більше діаметра поворотного пристосування, але наближений до нього, причому поворотним пристосуванням (тільки як приклад) може бути монета. Основа містить виступ із деяким внутрішнім діаметром, що містить жолоб. Основа додатково має виступаючі ребра. Вкладиш містить перший кінець, другий кінець, панелі й отвори. Отвори розміщені між панелями, а другий кінець з деяким діаметром ребра містить канавку. Перший кінець містить фланець з фланцевими виступами і проміжками, розміщеними між фланцевими виступами. Розміри фланцевих виступів забезпечують можливість спільного зачеплення з частинами у вигляді ступень L - подібних канавок. Розмір канавки на другому кінці забезпечує можливість приймання ущільнювального кільця. Вкладиш, крім того, містить щілини, попарно діаметрально протилежні одна одній та проходять від найближчого з фланцевих виступів до внутрішньої області під кутом до осі, що приблизно становить сорок п'ять градусів. Ущільнювальне кільце має внутрішній діаметр і зовнішній діаметр. Розмір канавки на другому кінці забезпечує можливість приймання внутрішнього діаметра та знімним чином 2 UA 115867 C2 5 10 15 20 25 30 35 40 45 50 55 60 прикріплення ущільнювального кільця до вкладиша. Зовнішній діаметр перевищує внутрішній діаметр виступу, що перешкоджає переміщенню ущільнювального кільця повз виступ. Контакт ущільнювального кільця з жолобом герметизує клапан, запобігаючи сполучення між повітряним мішком і внутрішньою областю циліндра корпусу клапана. Пружина містить перший кінець та другий кінець. Перший кінець розміщений навпроти виступу й обмежений ним, а другий кінець розміщений напроти фланця вкладиша й обмежений ним. Оскільки вкладиш втиснений у циліндр, пружина стиснута. Пластина має внутрішній розмір, зовнішній розмір, містить основу, вершину й отвір, розміри якого забезпечують можливість проходження циліндра крізь отвір. Складання клапана відбувається за допомогою введення пружини у внутрішню область циліндра, причому перший кінець пружини втримується виступом і розміщається навпроти нього. Вкладиш розміщається всередині корпусу з можливістю ковзного переміщення та проходить через пружину, стискаючи її. Другий кінець проходить повз основу, і при цьому відбувається установка ущільнювального кільця в канавку. При звільненні пружина штовхає вкладиш до зовнішнього кінця. Ущільнювальне кільце захищене жолобом від переміщення повз виступ, що запобігає відділенню цього вкладиша від корпусу після складання клапана. Клапан з'єднаний з повітряним мішком за допомогою введення циліндра через отвір у тканині таким чином, що фланець корпусу клапана розміщений у межах внутрішньої області повітряного мішка, причому краще виконання мішка з повітронепроникної тканини. Пластина розміщається поверх циліндра та герметично прикріплюється до повітряного мішка та фланця за допомогою термосклеювання. При використанні з'єднувач повітряного шланга прикріплюють до клапана, входячи у взаємодію з корпусом клапана за допомогою фіксатора. Потім повітряний мішок заповнюють через повітряний шланг, що подає повітря від резервуара стисненого повітря та т.і. Оскільки повітря подане через з'єднувач у зовнішньому кінці напроти вкладиша, тиск призводить до переміщення вкладиша в напрямку основи фланця, що створює отвір між ущільнювальним кільцем і жолобом виступу. При припиненні подачі повітря за допомогою видалення з'єднувача, пружина штовхає вкладиш у протилежному напрямку, ущільнюючи, тим самим, ущільнювальне кільце щодо жолоба, що перешкоджає виходу повітря з повітряного мішка. Як альтернатива, вкладиш може бути заблокований у відкритому положенні за допомогою зачеплення його фланця з L - подібними канавками, а повітряний мішок може бути заповнений повітрям при такому блокуванні вкладиша, після чого негайно випливає розблокування вкладиша з L - подібних канавок для швидкої ізоляції повітря всередині повітряного мішка. Для видалення повітря з повітряного мішка монету з круглим краєм вводять у діаметрально протилежні щілини, що спільно входять у зачеплення з нею. Потім на монету натискають у напрямку основи фланця, причому фланцеві виступи сковзають вниз до ступень L - подібної канавки. При стиску пружини, достатньому для утворення отвору між ущільнювальним кільцем і жолобом виступу, монету повертають для зачеплення фланцевих виступів зі ступнями L подібних канавок, тим самим блокуючи вкладиш у відкритому положенні, що забезпечує можливість видалення повітря з повітряного мішка. Виступаючі ребра розділені вентиляційними зазорами. При спорожненому повітряному мішку вентиляційні зазори забезпечують доступ від внутрішньої області повітряного мішка до клапана, тим самим запобігаючи ущільнення клапана частинами повітряного мішка. Після спорожнювання повітряного мішка монету повертають у зворотному напрямку, щоб звільнити фланцю виступи зі ступень, відбувається звільнення пружини з переміщенням вкладиша до зовнішнього кінця й ущільнення повітряного мішка ущільнювальним кільцем, що входять у контакт із жолобом. Відповідно до цього відмітна ознака й перевага клапана за даним винаходом полягають у його здатності наповнювати повітряний мішок через отвір тиску повітря клапана. Інші відмітна ознака й перевага клапана за даним винаходом полягають в його здатності спорожняти повітряний мішок при блокуванні клапана у відкритому положенні за допомогою повороту звичайної монети, вставленої у вкладиш клапана. Ще одна відмітна ознака й перевага клапана за даним винаходом полягають в його здатності легкого прикріплення до повітряного мішка. Ще одна відмітна ознака й перевага клапана за даним винаходом полягають в його здатності самоущільнення після завершення наповнення повітряного мішка та наступного видалення джерела тиску повітря. Ще одна відмітна ознака й перевага клапана за даним винаходом полягають в його здатності запобігати небажаному ущільненню клапана частинами камери повітряного мішка під 3 UA 115867 C2 5 10 15 20 25 30 35 40 45 50 55 60 час спорожнювання. Ці й інші відмітні ознаки і переваги даного винаходу стануть більш зрозумілі фахівцю в даній області техніки з наступного опису варіантів реалізації та пунктів формули даного винаходу при їхньому прочитанні з посиланнями на прикладені креслення. Короткий опис креслень Даний винахід буде краще зрозумілий після прочитання докладного опису переважного варіанта реалізації даного винаходу з посиланнями на прикладені креслення, на яких однакові позиційні позначення позначають однакові структури і відносяться всюди до однакових елементів, і на яких: фіг. 1 показує перспективний вигляд повітряного мішка, що містить клапан для наповнення та спорожнювання згідно з переважним варіантом реалізації даного винаходу; фіг. 2A показує бічний перспективний вигляд клапана за фіг. 1, показаного в закритому положенні з монетою, яку використовують для повороту; фіг. 2B показує бічний перспективний вигляд клапана за фіг. 1, показаного у відкритому та заблокованому положенні з монетою, яку використовують для повороту; фіг. 3 показує бічний перспективний вигляд компонента ущільнювального кільця згідно з переважним варіантом реалізації клапана для наповнення та спорожнювання за фіг. 1; фіг. 4 показує перспективний вигляд із кінця компонента корпусу згідно з переважним варіантом реалізації клапана для наповнення та спорожнювання за фіг. 1; фіг. 5 показує бічний перспективний вигляд компонента вкладиша згідно з переважним варіантом реалізації клапана для наповнення та спорожнювання за фіг. 1; фіг. 6 показує бічний перспективний вигляд компонента пластини згідно з переважним варіантом реалізації клапана для наповнення та спорожнювання за фіг. 1; фіг. 7 показує бічний перспективний вигляд компонента пружини згідно з переважним варіантом реалізації клапана для наповнення та спорожнювання за фіг. 1; фіг. 8 показує розгорнутий вигляд у перспективі клапана для наповнення та спорожнювання за фіг. 1 згідно з переважним варіантом реалізації даного винаходу; фіг. 9A показує перспективний вигляд із торця клапана для наповнення та спорожнювання за фіг. 1 згідно з переважним варіантом реалізації винаходу, розглянутим зі зовнішнього кінця; фіг. 9B показує перспективний вигляд із торця клапана для наповнення та спорожнювання за фіг. 1 згідно з переважним варіантом реалізації винаходу, розглянутим від основи фланця всередині повітряного мішка. Докладний опис переважного варіанта реалізації винаходу При описі переважного варіанта реалізації даного винаходу, показаного на фіг. 1-9B, заради ясності використана певна термінологія. Однак, винахід не повинний бути обмежений вибраною в такий спосіб певною термінологією та слід мати на увазі, що кожний конкретний елемент містить у собі всі технічні варіанти, що працюють аналогічним чином для виконання аналогічних функцій. Звернувшись тепер до фіг. 1-9B, можна бачити, що переважний варіант даного винаходу являє собою клапан 10 для наповнення та спорожнювання повітряних мішків, причому клапан 10 містить корпус 20, вкладиш 30, ущільнювальне кільце 40, пружину 50 і пластину 60. Корпус 20 містить основу 70, зовнішній кінець 27, циліндр 26 із внутрішньою поверхнею 29 і фіксатором 85, і фланець 25, причому фланець 25 з діаметром 21 фланця корпусу містить основу 22 фланця та вершину 23 фланця, і циліндр 26 містить канавку 24, і канавка 24 переважно містить фіксатор 85, і внутрішня поверхня 29 містить L - подібні канавки 28. Зазначені L - подібні канавки 28 мають частини у вигляді ніжок 84 і ступенів 82 (найкраще показаних на фіг. 4). Розмір циліндра 26 більше діаметра QD поворотного пристосування, але наближений до нього, який може, тільки як приклад, являти собою монету Q (найкраще показану на фіг. 2A і 2B). Основа 70 містить виступ 74 із жолобом72 і внутрішнім діаметром 73. Основа 70, крім того, містить виступаючі ребра 71. Вкладиш 30 містить перший кінець 32, другий кінець 34, панелі 35 й отвори 36, причому отвори 36 розміщені між панелями 35, другий кінець 34 з діаметром 31 містить канавку 33, а перший кінець містить фланець 38. Фланець 38 містить фланцеві виступи 39 і зазори 37, причому зазори 37 розміщені між фланцевими виступами 39. Розміри фланцевих виступів 39 призначені для спільного зачеплення зі ступенями 82 L - подібних канавок 28. Розміри канавки 33 призначені для приймання ущільнювального кільця 40. Вкладиш 30, крім того, містить діаметрально протилежні щілини 45, причому діаметрально протилежні щілини 45 проходять від найближчих фланцевих виступів 39 до внутрішньої області 46 (найкраще показано на фіг. 5) приблизно під кутом сорок п'ять градусів до осі 80 (найкраще показано на фіг. 8). Ущільнювальне кільце 40 має внутрішній діаметр 41 і зовнішній діаметр 42, причому розмір 4 UA 115867 C2 5 10 15 20 25 30 35 40 45 50 55 60 канавки 33 виконаний з можливістю приймання внутрішнього діаметра 41 та канавка знімним чином прикріплює ущільнювальне кільце 40 до вкладиша 30, і зовнішній діаметр 42 перевищує внутрішній діаметр 73 виступу 74, запобігаючи, тим самим, переміщення ущільнювального кільця 40 повз виступ 74. Контакт ущільнювального кільця 40 з жолобом72 ущільнює клапан 10, запобігаючи сполучення між повітряним мішком B і внутрішньою поверхнею 29. Пружина 50 містить перший кінець 52 та другий кінець 54. Перший кінець 52 розміщений навпроти виступу 74 й обмежений ним, а другий кінець 54 розміщений навпроти фланця 38 й обмежений ним, а оскільки вкладиш 30 втиснений у циліндр 26, пружина 50 стиснута. Пластина 60 має внутрішній розмір 61, зовнішній розмір 62, основу 63, вершину 64 й отвір 65, причому зовнішній розмір 61 виконаний з можливістю проходження циліндра 26 крізь отвір 65. Складання клапана 10 відбувається за допомогою введення пружини 50 на внутрішню поверхню 29 циліндра 26, причому перший кінець 52 пружини 60 утримується виступом 74 і розміщається навпроти нього. Вкладиш 30 розміщається всередині корпусу 20 з можливістю ковзного переміщення, причому вкладиш 30 проходить через пружину 50, стискаючи її, як описано вище, а другий кінець 34 проходить повз основу 70, і при переміщенні другого кінця 34 повз основу 70 відбувається установка ущільнювального кільця 40 у канавку 33. При вивільненні сил стиску пружина 50 штовхає вкладиш 30 до зовнішнього кінця 27, причому ущільнювальне кільце 40 захищене жолобом 72 від переміщення повз виступ 74, що запобігає відділенню цього вкладиша 30 від корпусу 20 після складання клапана 10. Клапан 10 з'єднаний з повітряним мішком B за допомогою введення циліндра 26 через отвір H у тканині, причому фланець 25 розміщений всередині внутрішньої області I повітряного мішка B (найкраще показано на фіг. 1). Краще виконання повітряного мішка B з повітронепроникної тканини. Пластина 60 розміщається поверх циліндра 26 та переважно, але без обмежень, герметично прикріплюється до повітряного мішка B і фланця 25 за допомогою термосклеювання. При використанні з'єднувач C прикріплюють до клапана 10, причому розмір з'єднувача С виконаний з можливістю входження в зачеплення з корпусом 20 за допомогою фіксатора 85, причому з'єднувач C може являти собою (тільки як приклад) пристрій швидкого роз'єднання, відомий в цій області техніки. Потім повітряний мішок B заповнюють через повітряний шланг A, причому повітряний шланг A добре відомий у даній області техніки і призначений для подачі повітря з джерела повітря, наприклад, (тільки як приклад) з резервуара стисненого повітря. Оскільки повітря подане через з'єднувач С у зовнішньому кінці 27 проти вкладиша 30, тиск призводить до переміщення вкладиша 30 у напрямку основи 22 фланця, що створює отвір між ущільнювальним кільцем 40 і жолобом 72 виступу 74. При припиненні подачі повітря, наприклад, за допомогою (тільки як приклад) видалення з'єднувача С, пружина 50 штовхає вкладиш у протилежному напрямку, ущільнюючи, тим самим, ущільнювальне кільце 40 щодо жолоба 72, що перешкоджає виходу повітря з повітряного мішка В. Як альтернатива, вкладиш 30 може бути заблокований у відкритому положенні за допомогою зачеплення фланця 38 з L подібними канавками 28, а повітряний мішок В може бути заповнений повітрям при такому блокуванні вкладиша 30, після чого негайно випливає розблокування вкладиша 30 з L подібних канавок 28 для швидкої ізоляції повітря всередині повітряного мішка В. Для видалення повітря з повітряного мішка В монету Q з круглим краєм E вводять у діаметрально протилежні щілини 45, причому круглий край E спільно входить у зачеплення з діаметрально протилежними щілинами 45. Потім на монету Q натискають у напрямку основи 22 фланця, причому фланцеві виступи 39 сковзають вниз до ступенів 84 L - подібних канавок 28. При стиску пружини 50, достатньому для утворення отвору між ущільнювальним кільцем 40 і жолобом 72 виступу 74, монету Q повертають для зачеплення фланцевих виступів 39 зі ступенями 82 L - подібних канавок, тим самим блокуючи вкладиш 30 у відкритому положенні, що забезпечує можливість видалення повітря з повітряного мішка В. Виступаючі ребра 71 розділені вентиляційними зазорами 76. При спорожненому повітряному мішку В вентиляційні зазори 76 забезпечують доступ від внутрішньої області повітряного мішка В до клапана 10, тим самим запобігаючи ущільнення клапана 10 частинами повітряного мішка В. Після спорожнювання повітряного мішка В монету Q повертають у зворотному напрямку, щоб звільнити фланцю виступи 39 зі ступень 82, відбувається звільнення пружини 50 з переміщенням вкладиша 30 до зовнішнього кінця 27 і повторне ущільнення повітряного мішка В. Попередній опис варіантів реалізації винаходу та креслення містять ілюстративні варіанти реалізації даного винаходу. При наявності описаних у такий спосіб варіантів реалізації даного винаходу, фахівцям у даній області техніки зовсім зрозуміло, що представлені тут розкриття являють собою лише приклади, і що різні інші альтернативи, варіанти і модифікації можуть бути 5 UA 115867 C2 5 виконані в рамках даного винаходу. Просте перерахування або нумерація операцій способу в певному порядку не являють собою яких-небудь обмежень, що накладаються на порядок операцій цього способу. Фахівцями в даній області техніки можуть бути придумані багато модифікацій і інші приклади здійснення винаходу, що мають переваги, зазначені у вищенаведених описах варіантів реалізації даного винаходу та супутніх кресленнях. Хоча певні терміни були використані тут, вони використані тільки в загальному й описовому змістах, а не для цілей обмеження. Відповідно до цього, даний винахід не обмежений показаними тут конкретними прикладами здійснення винаходу, а обмежений тільки наступними пунктами формули винаходу. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Клапан для наповнення та спорожнювання повітряних мішків, виконаний з можливістю використання поворотного пристосування, що має круглий край, і який містить корпус, вкладиш з першим і другим кінцями, причому зазначений вкладиш містить панелі, які розташовані між зазначеними першим і другим кінцями, між зазначеними панелями розміщені отвори, причому зазначений перший кінець містить щонайменше дві діаметрально протилежні поздовжні щілини, які розташовані всередині зазначеного вкладиша, причому зазначений вкладиш має розміри, що забезпечують можливість приймання круглого краю поворотного пристосування та виконаний з можливістю взаємодії з зазначеними щонайменше двома діаметрально протилежними поздовжніми щілинами, ущільнювальне кільце і пружину, розміщену між зазначеним корпусом і зазначеним вкладишем. 2. Клапан за п. 1, у якому зазначений вкладиш розміщений всередині корпусу з можливістю ковзного переміщення всередині нього, і зазначене ущільнювальне кільце з можливістю знімання прикріплене до другого кінця зазначеного вкладиша. 3. Клапан за п. 1, у якому зазначений корпус містить виступ, що має внутрішній діаметр, зазначене ущільнювальне кільце має зовнішній діаметр, зазначений зовнішній діаметр більше зазначеного внутрішнього діаметра для герметизації клапана. 4. Клапан за п. 1, у якому зазначений клапан має поздовжню вісь, та кожна зі зазначених щонайменше двох діаметрально протилежних щілин утворює кут із цією поздовжньою віссю, що приблизно становить сорок п'ять градусів. 5. Клапан за п. 1, у якому зазначений корпус містить внутрішню поверхню та щонайменшеодну L-подібну канавку, розміщену на зазначеній внутрішній поверхні, зазначений вкладиш містить фланець, який має щонайменше один фланцевий виступ, зазначені фланцеві виступи виконані з можливістю спільно зачіплятися з зазначеними Lподібними канавками. 6. Клапан за п. 5, у якому зазначені L-подібні канавки містять частини у вигляді ніжок і частини у вигляді ступенів, та зазначені фланцеві виступи виконані з можливістю зачеплення з зазначеними частинами у вигляді ступенів. 7. Клапан за п. 4, який займає блоковане положення при повороті зазначеного вкладиша проти годинникової стрілки навколо зазначеної поздовжньої осі і розблоковане положення при повороті зазначеного вкладиша за годинниковою стрілкою навколо зазначеної поздовжньої осі, і зазначене блоковане положення забезпечує можливість проходження повітря через зазначений клапан. 8. Клапан за п. 7, у якому зазначений корпус містить зовнішній кінець, а зазначене розблоковане положення забезпечує можливість проходження повітря, коли тиск повітря прикладений до зазначеного клапана з зазначеного зовнішнього кінця. 9. Клапан за п. 7, у якому зазначений корпус містить виступ із жолобом, а 6 UA 115867 C2 5 10 15 20 25 30 35 40 зазначене розблоковане положення запобігає проходженню повітря, коли зазначена пружина переміщує зазначений вкладиш, поки зазначене ущільнювальне кільце не ущільниться щодо зазначеного жолоба. 10. Клапан за п. 1, у якому зазначений корпус містить фланець з основою фланця, а також виступаючі ребра, розміщені на зазначеній основі фланця. 11. Клапан за п. 1, у якому поворотне пристосування має діаметр, зазначений корпус має циліндричну секцію, причому розмір зазначеної циліндричної секції дозволяє приймати зазначений вкладиш, і розмір зазначених щонайменше двох діаметрально протилежних поздовжніх щілин дозволяє приймати зазначене поворотне пристосування. 12. Повітряний мішок, що містить надувну камеру, яка виконана непроникною для повітря, та клапан для наповнення та спорожнювання повітряних мішків за п. 1, причому зазначений клапан герметично прикріплений до зазначеної надувної камери. 13. Клапан для наповнення та спорожнювання повітряних мішків, виконаний з можливістю використання поворотного пристосування, що має круглий край, і містить корпус, який має внутрішній діаметр і жолоб, причому зазначений жолоб проходить назовні від зазначеного внутрішнього діаметра, вкладиш, який з можливістю ковзання розміщений всередині зазначеного корпусу, причому зазначений вкладиш містить перший кінець та другий кінець, і містить панелі, розташовані між зазначеними першим і другим кінцями, між зазначеними панелями розміщені отвори, причому зазначений перший кінець містить щонайменше дві діаметрально протилежні поздовжні щілини, розташовані всередині зазначеного вкладиша, причому зазначений вкладиш має розміри, що забезпечують можливість приймання зазначеного круглого краю поворотного пристосування та виконаний з можливістю взаємодії із зазначеними щонайменше двома діаметрально протилежними поздовжніми щілинами, пружину, розміщену між зазначеним корпусом і зазначеним вкладишем, і ущільнювальне кільце, розміщене на зазначеному другому кінці, причому зазначене ущільнювальне кільце має зовнішній діаметр, що перевищує зазначений внутрішній діаметр, і виконане з можливістю ущільнення щодо зазначеного жолоба. 14. Клапан повітряного мішка за п. 13, який виконаний з можливістю запобігати проходженню повітря через нього при розміщенні зазначеного ущільнювального кільця проти зазначеного жолоба. 15. Клапан повітряного мішка за п. 13, у якому зазначений вкладиш містить діаметрально протилежні щілини, і розміри зазначених щілин забезпечують можливість спільно зачіплятися із зазначеними круговими краями зазначеного поворотного пристосування. 16. Клапан повітряного мішка за п. 13, у якому зазначений корпус містить фланець, що містить основу фланця та виступаючі ребра, розміщені на зазначеній основі фланця. 7 UA 115867 C2 8 UA 115867 C2 9 UA 115867 C2 10 UA 115867 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
