Клапан наповнення для гідравлічних пресів

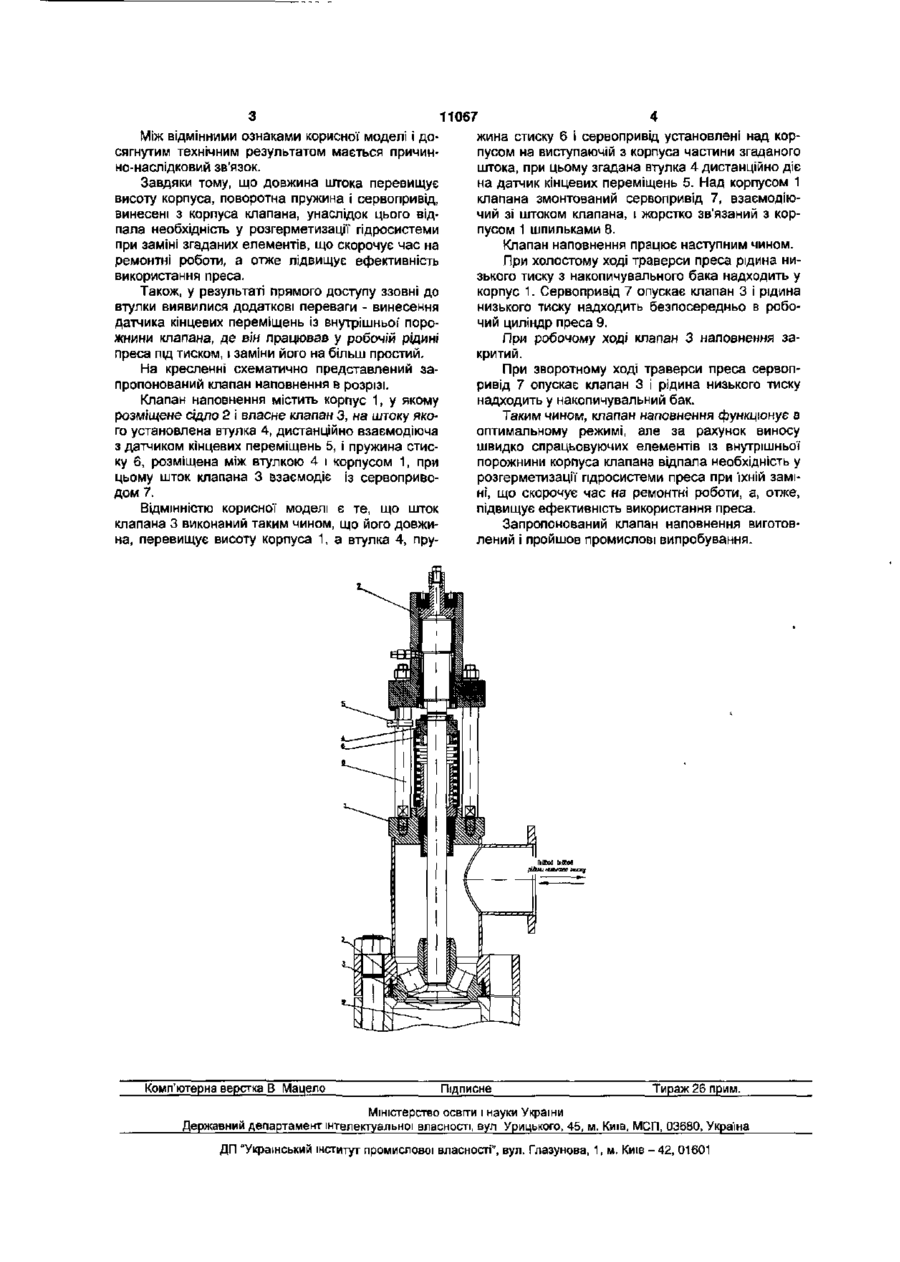

Клапан наповнення для гідравлічних пресів, що містить корпус, клапан, на штоку якого установлена втулка, що діє на датчик кінцевих переміщень, і пружина стискання, яка розміщена між цією втулкою і корпусом, при цьому шток взаємодіє із сервоприводом, який відрізняється тим, що довжина штока перевищує висоту корпусу, а втулка, пружина стискання і сервопривід установлені зовні корпусу на виступній з корпусу частині згаданого штока. втулка, що взаємодіє з датчиком кінцевих переміщень, і пружина стиску, яка розміщена між цією втулкою і корпусом, при цьому шток взаємодіє із сервоприводом. Перевагою цього клапана є компактність і зручність при підключенні до комунікацій преса. Недолік - низька ремонтопридатність у випадку виходу з ладу пружин або сервопривода. Це обумовлено тим, що для ремонтних робіт, зв'язаних Із заміною деталей, що вийшли з ладу, необхідна розгерметизація всієї гідросистеми преса, а саме зливу робочої рідини з трубопроводів і циліндрів преса. Ці роботи вимагають тривалого часу і наступного очищення робочої рідини або її повної заміни, відповідно, спричиняють тривалий простій преса, що знижує ефективність його використання. В основу корисної моделі покладена задача по створенню клапана наповнення гідроприводу пресів, що забезпечує підвищення ефективності використання преса. Рішення цієї задачі забезпечується шляхом скорочення часу на ремонтні роботи за рахунок технічного результату, що полягає у виключенні розгерметизації гідросистеми преса. Для досягнення цього технічного результату в клапані наповнення, що містить корпус, власне клапан, на штоку якого установлена втулка, діюча на датчик кінцевих переміщень, і пружина стиску, яка розміщена між цією втулкою і корпусом, при цьому шток взаємодіє із сервоприводом, шток виконаний так, що його довжина перевищує висоту корпуса, а втулка, пружина стиску і сервопривід установлені над корпусом на виступаючій з корпуса частині згаданого штока. со 11067 Між відмінними ознаками корисної моделі і дожина стиску 6 і сервопривід установлені над корсягнутим технічним результатом мається причинпусом на виступаючій з корпуса частини згаданого но-наслідковий зв'язок. штока, при цьому згадана втулка 4 дистанційно діє на датчик кінцевих переміщень 5. Над корпусом 1 Завдяки тому, що довжина штока перевищує клапана змонтований сервопривід 7, взаємодіювисоту корпуса, поворотна пружина і сервопривід, чий зі штоком клапана, і жорстко зв'язаний з корвинесені з корпуса клапана, унаслідок цього відпусом 1 шпильками 8. пала необхідність у розгерметизації гідросистеми при заміні згаданих елементів, що скорочує час на Клапан наповнення працює наступним чином. ремонтні роботи, а отже підвищує ефективність При холостому ході траверси преса рідина нивикористання преса. зького тиску з накопичувального бака надходить у корпус 1. Сервопривід 7 опускає клапан 3 і рідина Також, у результаті прямого доступу ззовні до низького тиску надходить безпосередньо в робовтулки виявилися додаткові переваги - винесення чий циліндр преса 9. датчика кінцевих переміщень із внутрішньої порожнини клапана, де він працював у робочій рідині При робочому ході клапан 3 наповнення запреса під тиском, і заміни його на більш простий. критий. На кресленні схематично представлений заПри зворотному ході траверси преса сервоппропонований клапан наповнення в розрізі. ривід 7 опускає клапан 3 і рідина низького тиску надходить у накопичувальний бак. Клапан наповнення містить корпус 1, у якому розміщене сідло 2 і власне клапан 3, на штоку якоТаким чином, клапан наповнення функціонує в го установлена втулка 4, дистанційно взаємодіюча оптимальному режимі, але за рахунок виносу з датчиком кінцевих переміщень 5, і пружина стисшвидко спрацьовуючих елементів із внутрішньої ку 6, розміщена між втулкою 4 і корпусом 1, при порожнини корпуса клапана відпала необхідність у цьому шток клапана 3 взаємодіє із сервоприворозгерметизації гідросистеми преса при їхній замідом 7. ні, що скорочує час на ремонтні роботи, а, отже, підвищує ефективність використання преса. Відмінністю корисної моделі є те, що шток клапана 3 виконаний таким чином, що його довжиЗапропонований клапан наповнення виготовна, перевищує висоту корпуса 1, а втулка 4, прулений і пройшов промислові випробування. Комп'ютерна верстка В Мацело Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної вгасності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
