Клапан наповнення для надувного балона

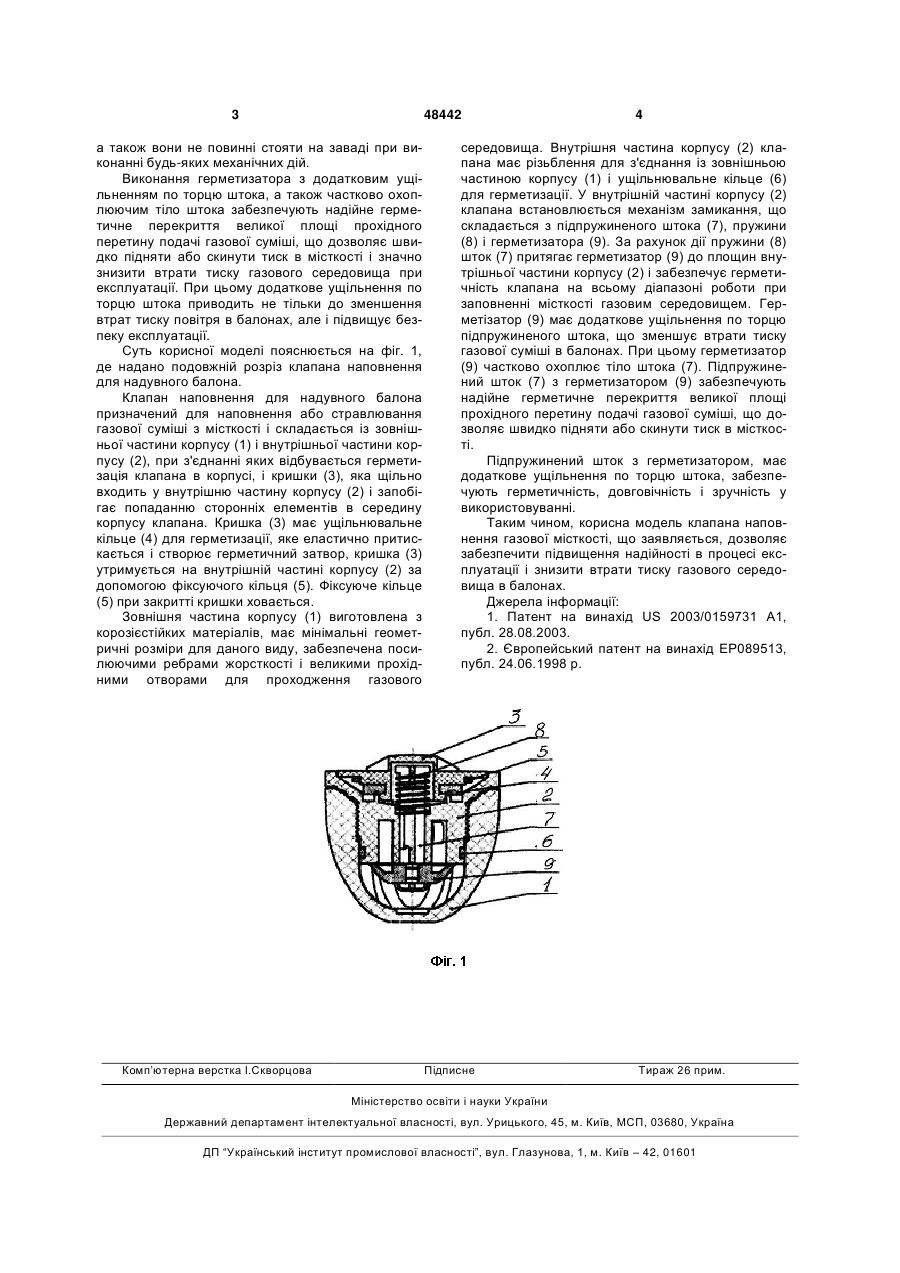

Клапан наповнення для надувного балона, що включає зовнішній корпус, сполучений за допомогою різьбового з'єднання з внутрішнім корпусом, 3 48442 а також вони не повинні стояти на заваді при виконанні будь-яких механічних дій. Виконання герметизатора з додатковим ущільненням по торцю штока, а також частково охоплюючим тіло штока забезпечують надійне герметичне перекриття великої площі прохідного перетину подачі газової суміші, що дозволяє швидко підняти або скинути тиск в місткості і значно знизити втрати тиску газового середовища при експлуатації. При цьому додаткове ущільнення по торцю штока приводить не тільки до зменшення втрат тиску повітря в балонах, але і підвищує безпеку експлуатації. Суть корисної моделі пояснюється на фіг. 1, де надано подовжній розріз клапана наповнення для надувного балона. Клапан наповнення для надувного балона призначений для наповнення або стравлювання газової суміші з місткості і складається із зовнішньої частини корпусу (1) і внутрішньої частини корпусу (2), при з'єднанні яких відбувається герметизація клапана в корпусі, і кришки (3), яка щільно входить у внутрішню частину корпусу (2) і запобігає попаданню сторонніх елементів в середину корпусу клапана. Кришка (3) має ущільнювальне кільце (4) для герметизації, яке еластично притискається і створює герметичний затвор, кришка (3) утримується на внутрішній частині корпусу (2) за допомогою фіксуючого кільця (5). Фіксуюче кільце (5) при закритті кришки ховається. Зовнішня частина корпусу (1) виготовлена з корозієстійких матеріалів, має мінімальні геометричні розміри для даного виду, забезпечена посилюючими ребрами жорсткості і великими прохідними отворами для проходження газового Комп’ютерна верстка І.Скворцова 4 середовища. Внутрішня частина корпусу (2) клапана має різьблення для з'єднання із зовнішньою частиною корпусу (1) і ущільнювальне кільце (6) для герметизації. У внутрішній частині корпусу (2) клапана встановлюється механізм замикання, що складається з підпружиненого штока (7), пружини (8) і герметизатора (9). За рахунок дії пружини (8) шток (7) притягає герметизатор (9) до площин внутрішньої частини корпусу (2) і забезпечує герметичність клапана на всьому діапазоні роботи при заповненні місткості газовим середовищем. Герметізатор (9) має додаткове ущільнення по торцю підпружиненого штока, що зменшує втрати тиску газової суміші в балонах. При цьому герметизатор (9) частково охоплює тіло штока (7). Підпружинений шток (7) з герметизатором (9) забезпечують надійне герметичне перекриття великої площі прохідного перетину подачі газової суміші, що дозволяє швидко підняти або скинути тиск в місткості. Підпружинений шток з герметизатором, має додаткове ущільнення по торцю штока, забезпечують герметичність, довговічність і зручність у використовуванні. Таким чином, корисна модель клапана наповнення газової місткості, що заявляється, дозволяє забезпечити підвищення надійності в процесі експлуатації і знизити втрати тиску газового середовища в балонах. Джерела інформації: 1. Патент на винахід US 2003/0159731 А1, публ. 28.08.2003. 2. Європейський патент на винахід ЕР089513, публ. 24.06.1998 р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
