Пристрій для переносу вантажів

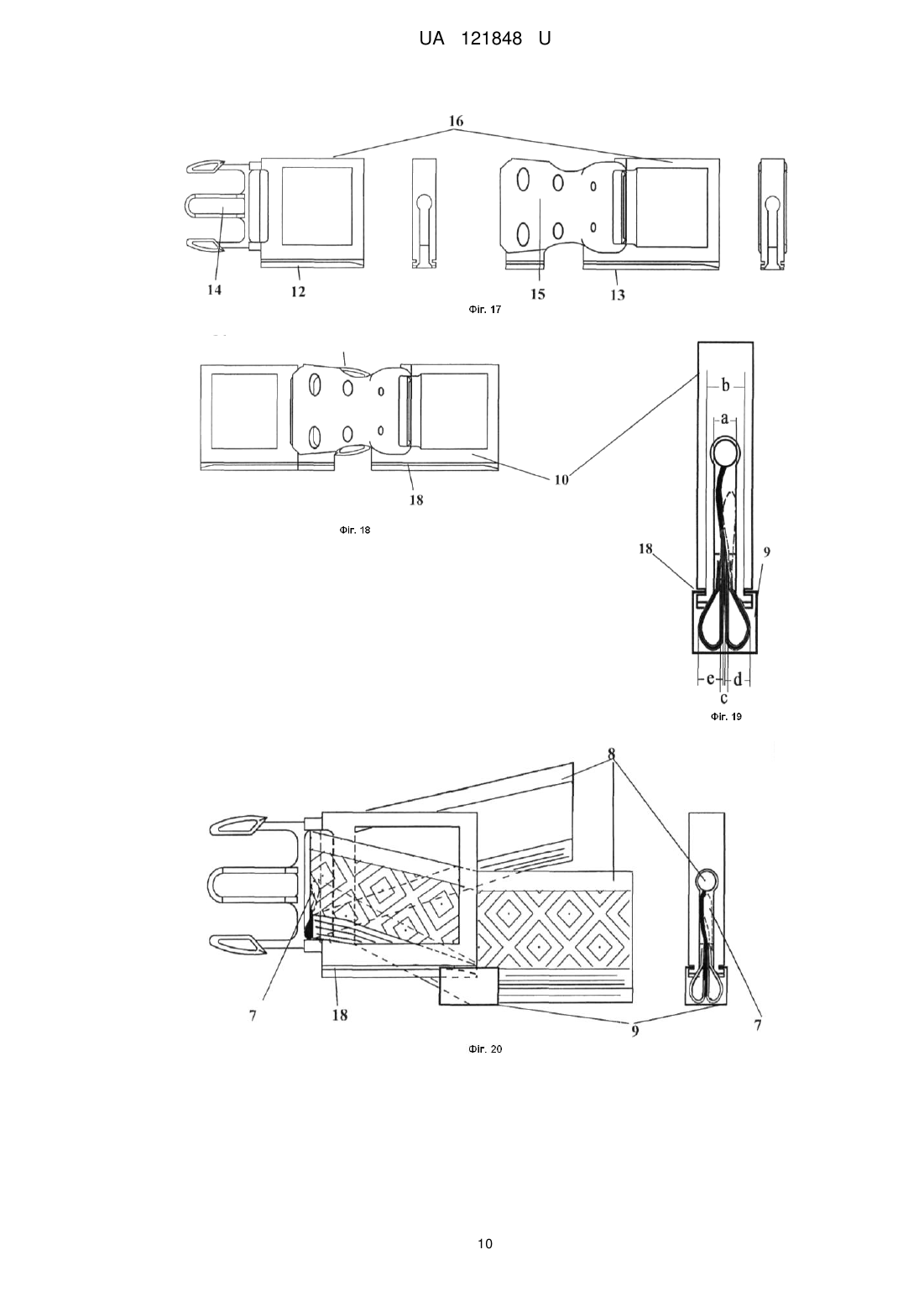

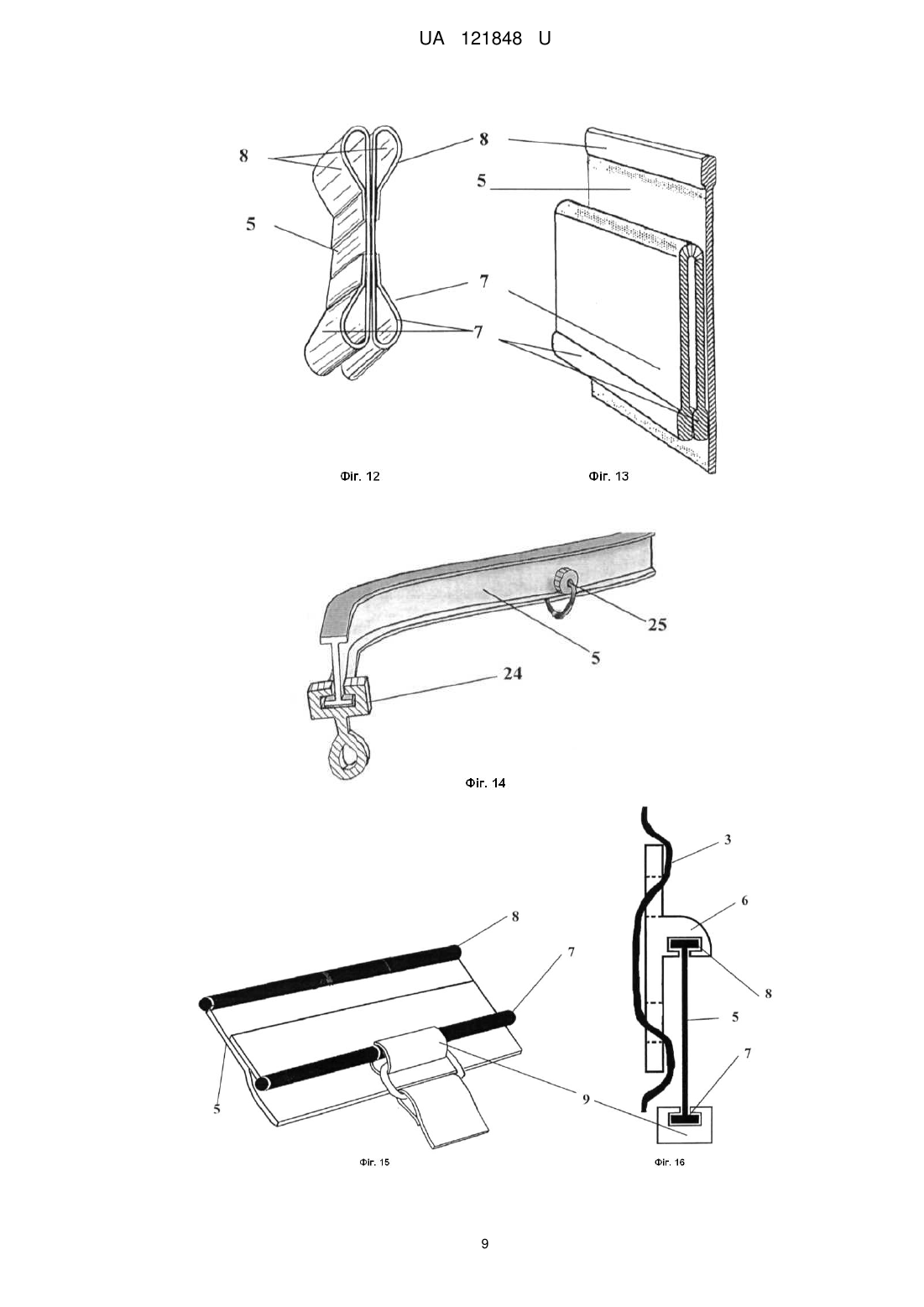

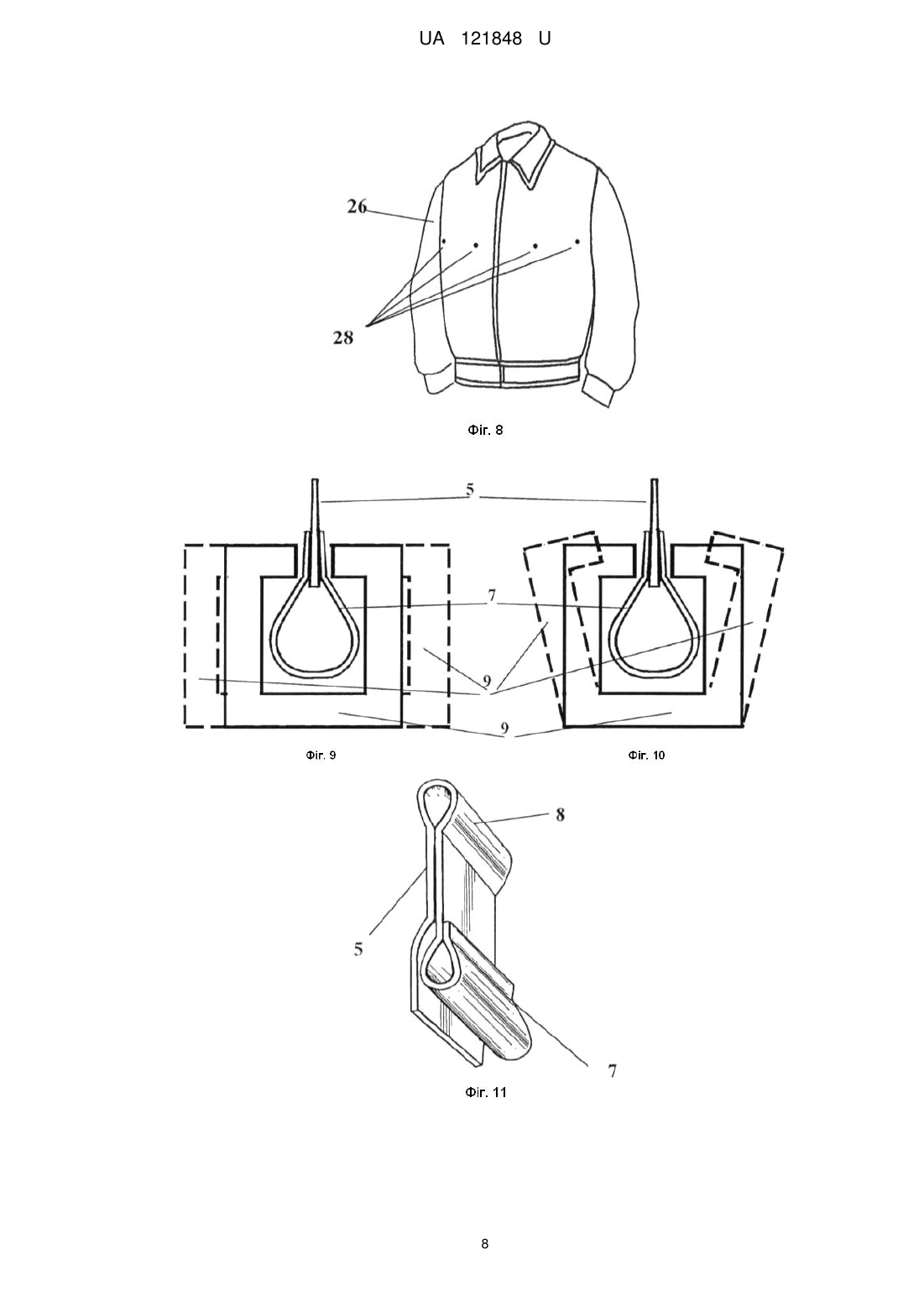

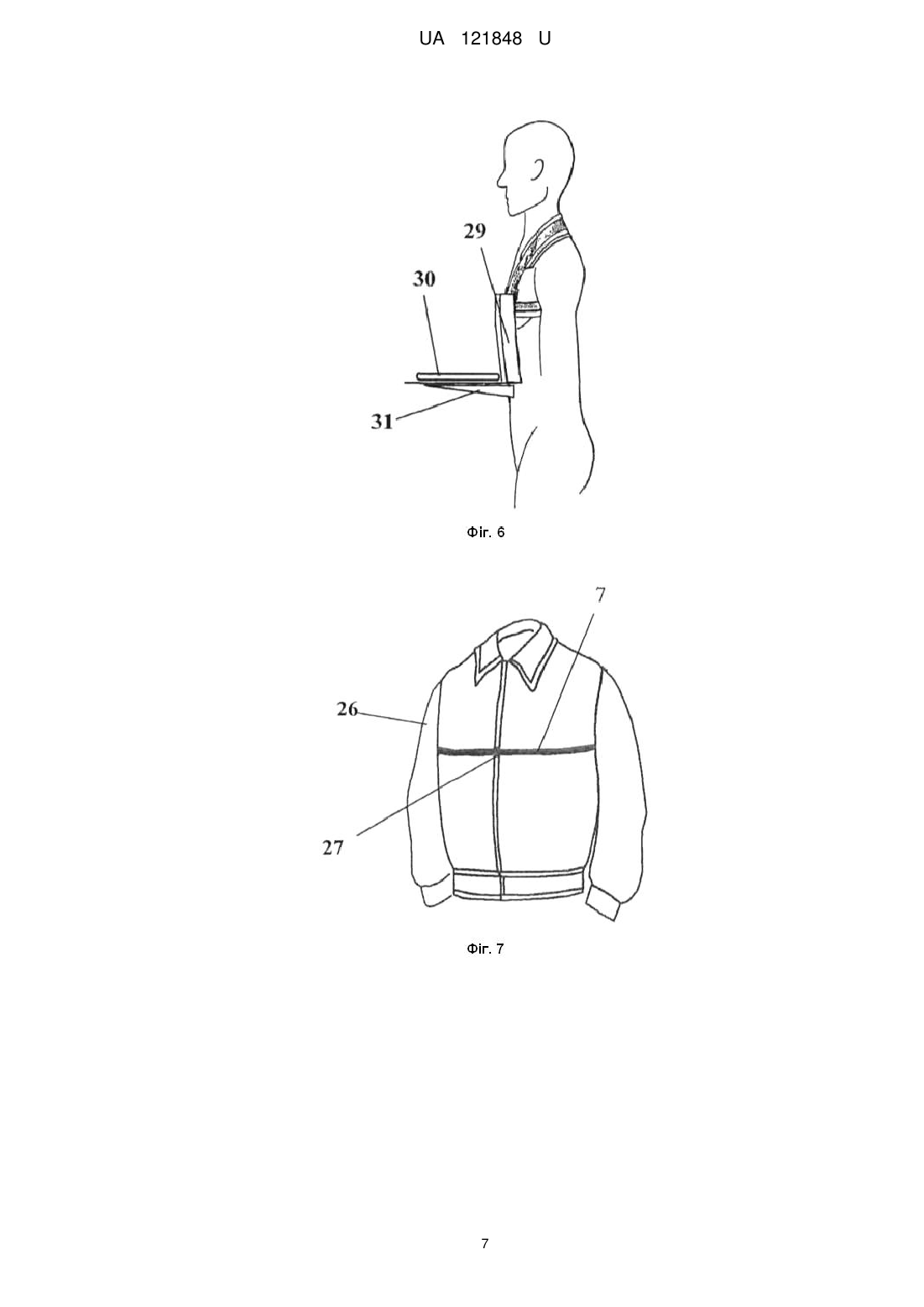

Реферат: Пристрій для переносу вантажів являє собою просторову конструкцію, що має каркас. Каркас складається з наплічних лямок, пристроїв регулювання довжини наплічних лямок, стрічки, яка розміщується навколо тіла людини нижче пахв і з'єднана з наплічними лямками та торби для корисного вантажу. До плечових лямок прикріплена стрічка за допомогою пристрою для тримання таким чином, що стрічка може вільно переміщуватись в напрямі своєї довжини і фіксуватися в цьому пристрої за допомогою фіксатора. До стрічки прикріплено напрямну для бігунка, який переміщується по напрямній навколо тіла людини і до якого прикріплено торбу. UA 121848 U (54) ПРИСТРІЙ ДЛЯ ПЕРЕНОСУ ВАНТАЖІВ UA 121848 U UA 121848 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, які можуть бути застосовані для перенесення різних вантажів, маленьких дітей в умовах активного міського життя, в туристичних походах тощо. Крім того, такі пристрої можуть використовуватись в умовах надзвичайних ситуацій. Відомими аналогами є багато моделей пристроїв для перенесення вантажів, виконаних у формі рюкзака, які передбачають розміщення вантажу на спині людини, що зменшує навантаження на руки людини та дозволяє збільшувати вагу вантажу (патент на корисну модель України № 78923, виданий 10.04.2013 р., патент України на корисну модель № 61011, виданий 11.07.2011 р.). Недоліком аналогів є складність під час вдягання рюкзака на плечі, крім того, необхідність знімати та одягати рюкзак кожен раз, коли треба покласти та/або витягти предмети вантажу в/з рюкзака. Найближчим аналогом до корисної моделі є рюкзак, який має опорний пристрій, який використовує в каркасі передні і задні ремені та окремий поперековий ремінь, які забезпечують рівномірний розподіл навантаження рюкзака (патент США № 5131576, виданий 21.07.1992 р.). Ця модель рюкзака дозволяє розподілити вагу вантажу більш рівномірно, що дозволяє при необхідності збільшити навантаження. Але недоліком цієї моделі є необхідність знімати і одягати рюкзак при розвантаженні чи навантаженні його необхідними предметами, що ускладнює його використання в міському транспорті або при проведенні різних робіт в обстановці надзвичайних ситуацій, коли для досягнення мети кожна хвилина має велике значення для проведення цих операцій. В основу корисної моделі поставлена задача створити модель пристрою для перенесення вантажу для підвищення зручності його використання в різних ситуаціях при необхідності швидкого розвантаження пристрою, а також при перевезеннях вантажів в міському транспорті. Конструкція пристрою дозволяє пересувати торбу навколо тіла людини, що дозволяє зручно їхати в міському транспорті - торба перед собою під час сидіння або проходу між людей, а також виймати окремі необхідні предмети з торби для використання без необхідності знімання рюкзака. Поставлена задача вирішується тим, що встановлено навколо тіла людини стрічку, яка прикріплена до плечових лямок, і на якій по всій довжині проходить напрямна для бігунка, який переміщується навколо тіла людини по напрямній і до якого прикріплена торба, що дозволяє переміщувати торбу з вантажем навколо тіла людини. Корисна модель пояснюється кресленнями, де зображено: На фіг. 1 - загальний вигляд пристрою спереду. На фіг. 2 - загальний вигляд пристрою ззаду. На фіг. 3 - загальний вигляд пристрою збоку. На фіг. 4 - загальний вигляд пристрою спереду, у якому стрічка розташована по спіралі. На фіг. 5 - загальний вигляд пристрою спереду з торбою, яка розміщена кругом тулуба з лінійною застібкою. На фіг. 6 - загальний вигляд пристрою збоку з підставкою для корисного вантажу типу "ноутбук", "планшет" або друкованої продукції. На фіг. 7 - загальний вигляд каркаса пристрою, який виконано у формі одягу, з напрямною та фіксатором напрямної. На фіг. 8 - загальний вигляд каркаса пристрою, який виконано у формі одягу, з встановленими на ньому пристроями для тримання, до яких кріпиться стрічка з напрямною, бігунками та торбою. На фіг. 9 - варіант зміни форми бігунка в момент проходження застібки На фіг. 10 - варіант зміни форми бігунка в момент проходження застібки На фіг. 11 - стрічка з напрямною. На фіг. 12 - стрічка з напрямною, яка складається з двох елементів. На фіг. 13 - стрічка з напрямною для з'єднання зі з'єднувачем стрічки і плечової лямки і напрямною для бігунка, яка складається з двох елементів. На фіг. 14 - загальний вигляд стрічки з напрямними по боках і двома типами бігунків. На фіг. 15 - розміщення бігунка в напрямній. На фіг. 16 - з'єднувач стрічки, плечової лямки і бігунка. На фіг. 17 - деталі застібки, яка з'єднується зі стрічкою з напрямними і дозволяє бігунку проходити через себе. На фіг. 18 - застібка в зборі, яка з'єднується зі стрічкою з напрямними і дозволяє бігунку проходити через себе. На фіг. 19 - позначення розмірів величин нерівності. 1 UA 121848 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 20 - відображення переміщення бігунка через застібку і регулювання довжини стрічки, де стрічка має напрямну, що складена з двох елементів. На фіг. 21 - відображення переміщення бігунка через застібку і регулювання довжини стрічки, де стрічка має напрямну, що складена з одного елемента. На фіг. 22 - відображення переміщення бігунка через застібку із зафіксованою довжиною стрічки, де стрічка має напрямну, що складена з одного елемента і елемент регулятора довжини стрічки. На фіг. 23 - пряжка регулятора довжини стрічки. Пристрій складається з каркаса 1 і торби 2 для корисного вантажу (в подальшому торба). Каркас виготовлено з наплічних вертикальних лямок (в подальшому лямок) 3, пристроїв регулювання довжини лямок 4, стрічки або стрічок 5, яка(і) розміщується(ються) навколо тіла людини нижче пахв. Стрічка 5 приєднується до лямок 3 з'єднувачем 6. Стрічка 5 має напрямні 7, 8. Напрямна 7 використовується для руху бігунка 9 або бігунків 9, який (які) переміщується навколо тіла людини і до якого прикріплено торбу 2. Напрямна 8 використовується для з'єднання стрічки 5 зі з'єднувачем 6. Кінці стрічки з'єднуються застібкою 10. Переміщення навколо тулуба тіла людини може бути здійснено на довільний кут виходячи з потреб людини. Торба 2 може бути поділена на декілька відділень, може мати кишені, різні пристрої для закривання. Торба 2 кріпиться до бігунків 9 за допомогою бігункових застібок 11. Бігункові застібки 11 торби 2 розміщуються всередині чи ззовні торби і кріпляться до частини торби, яка прилягає до тулуба. Один з кінців бігункової застібки 11 з'єднаний з бігунком 9 інший з'єднаний з торбою 2. Торба 2 має вбудований скелет, який зроблений з міцних, переважно металевих, складових частин. Це дозволить сидіти людині на роз'єднаній від бігунка 9 торбі 2, наприклад під час перепочинку в дорозі. Для використання пристрою людьми всіх антропометричних розмірів використовується з'єднувач 6, причому стрічка 5 може переміщуватись в напрямі своєї довжини. Для контролю переміщення стрічки 5 в з'єднувачі 6 є фіксатор стрічки 5. Каркас 1 і торба 2 виготовлюються з текстильних та/або нетканих матеріалів. Вони повинні мати фізичні характеристики, які забезпечать: перенесення корисного вантажу в торбі 2, набуття форми тулуба людини. Стрічка 5 має напрямну 7, 8, які є невід'ємною частиною стрічки 5. По напрямній 7 іде рух бігунка 9 або бігунків 9. Напрямні 7, 8 виготовлюються із текстильного та/або нетканого матеріалу стійкого до тертя під час експлуатації. У випадку регулювання довжини стрічки 5, напрямна 7 може складатися з двох частин. Напрямна 8 може складатися з двох частин. Як напрямні 7, 8 можна також використовувати лінійні елементи застібки "блискавка" - один або два. На відміну від традиційного розташування лінійних елементів застібки "блискавка" в одній площині, в цьому винаході ці елементи розміщені паралельно в двох площинах один біля одного (фіг. 12, 13). Застібка 10 складається з двох частин 12 та 13. Ці частини, в свою чергу, складаються з комплементарних елементів 14, 15, які забезпечують зчеплення, та поєднаними з ними елементами 16, які з'єднуються зі стрічкою 5. Стрічка 5 може бути замкненою або незамкненою. Довжина замкненої стрічки дорівнює довжині обхвату тулуба людини (тут і в подальшому з урахуванням одягу людини). У замкненій стрічці кінці з'єднуються за допомогою застібки 10. Незамкнена стрічка 5 може мати довжину менше, ніж довжина обхвату тулуба людини. Незамкнена стрічка, яка має довжину більшу, ніж обхват тулуба людини, розміщується по спіралі (фіг. 4). В цьому випадку кінці стрічки з'єднуються з плечовими лямками з'єднувачами 6. Місця кріплення з'єднувачів 6 до лямок 3 регулюються по висоті лямок 3. На кінцях стрічки 5 встановлюють фіксатори 17, які унеможливлюють неконтрольований з'їзд бігунка 9 з напрямної 7. В інших місцях стрічка 5 з'єднується з плечовими лямками 3 з'єднувачем 6, причому стрічка 5 може переміщуватись в напрямі своєї довжини. Виходячи з різної величини обхвату грудей у людини або в разі використання пристрою різними людьми, є потреба в регулюванні довжини замкненої стрічки 5. При цьому існує 2 варіанти переміщення торби 2 з-за спини людини перед нею і навпаки. Перший. Використовується стрічка 5, з'єднувач 6 та застібка 10. В разі використання напрямної 7, яка складається з двох частин, бігунок 9 не змінює форму та розмір при переміщенні через застібку 10. В разі використання напрямної 7 для бігунка 9, яка складається з однієї частини бігунок 9 змінює форму та розмір при переміщенні через застібку 10. 2 UA 121848 U 5 10 15 20 25 30 35 40 45 50 55 Переміщення бігунка 9 через застібку 10 відбувається в два способи. Бігунок переміщується по стрічці 5. В застібці 10 одна з частин напрямної 7 міняє свою орієнтацію на 180°. За рахунок цього в застібці 10 напрямна 7 змінює свій напрям відносно свого напряму до перетину застібки 10. При цьому повинна виконатись нерівність (dVe+с)
