Катетер для ін’єкці] рідини або лікарського препарату в порожнисті органи і порожнини тіла, зокрема в коронарні судини і артерії

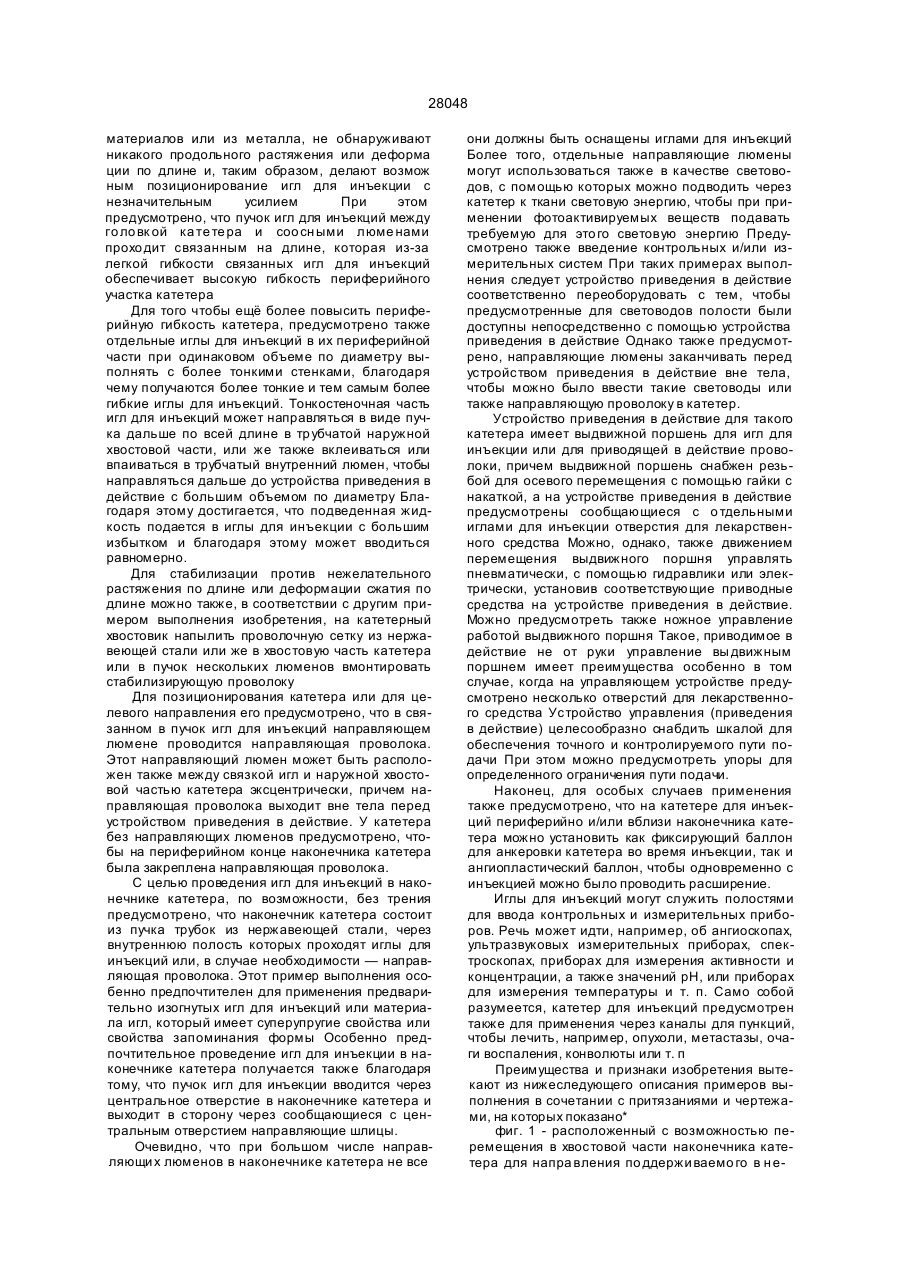

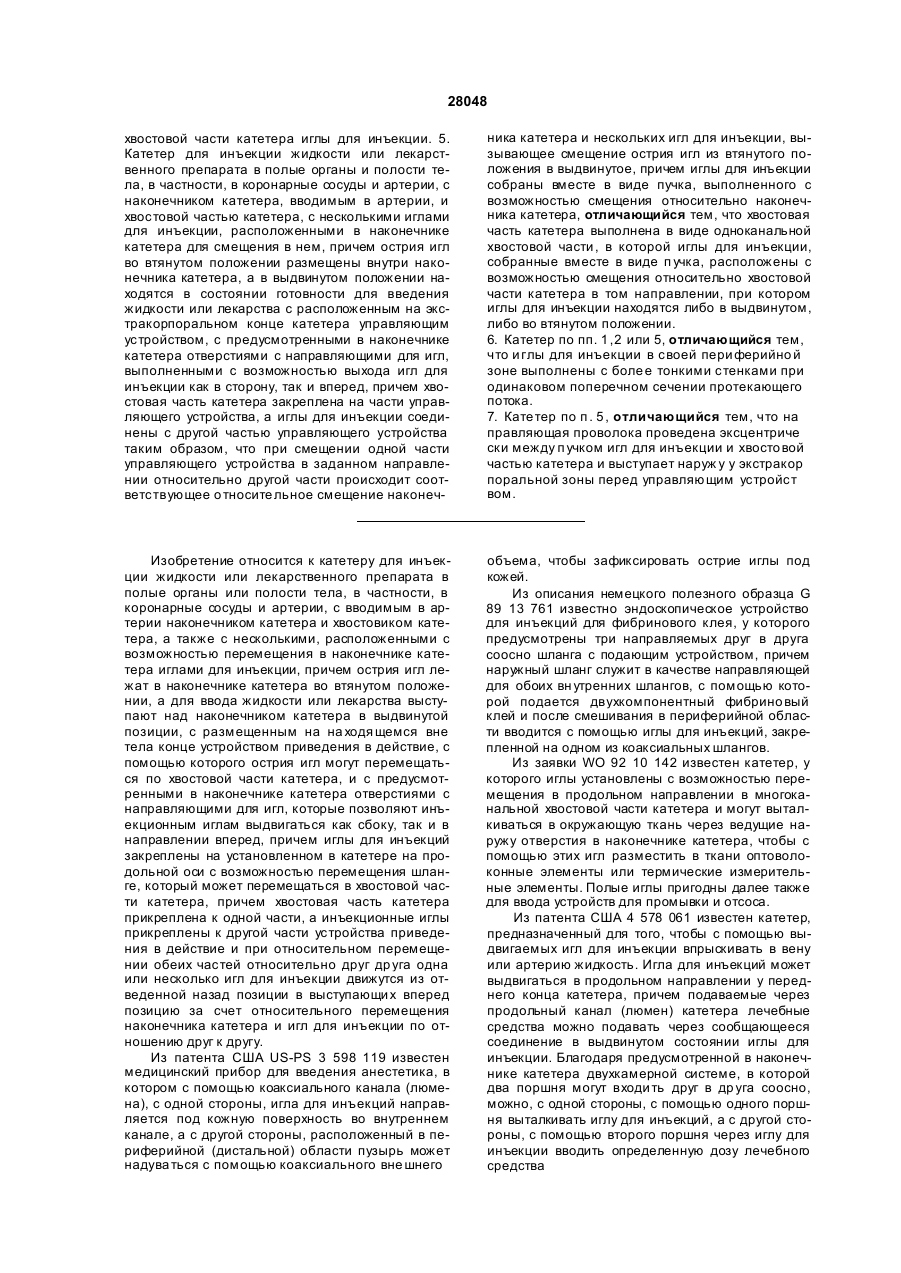

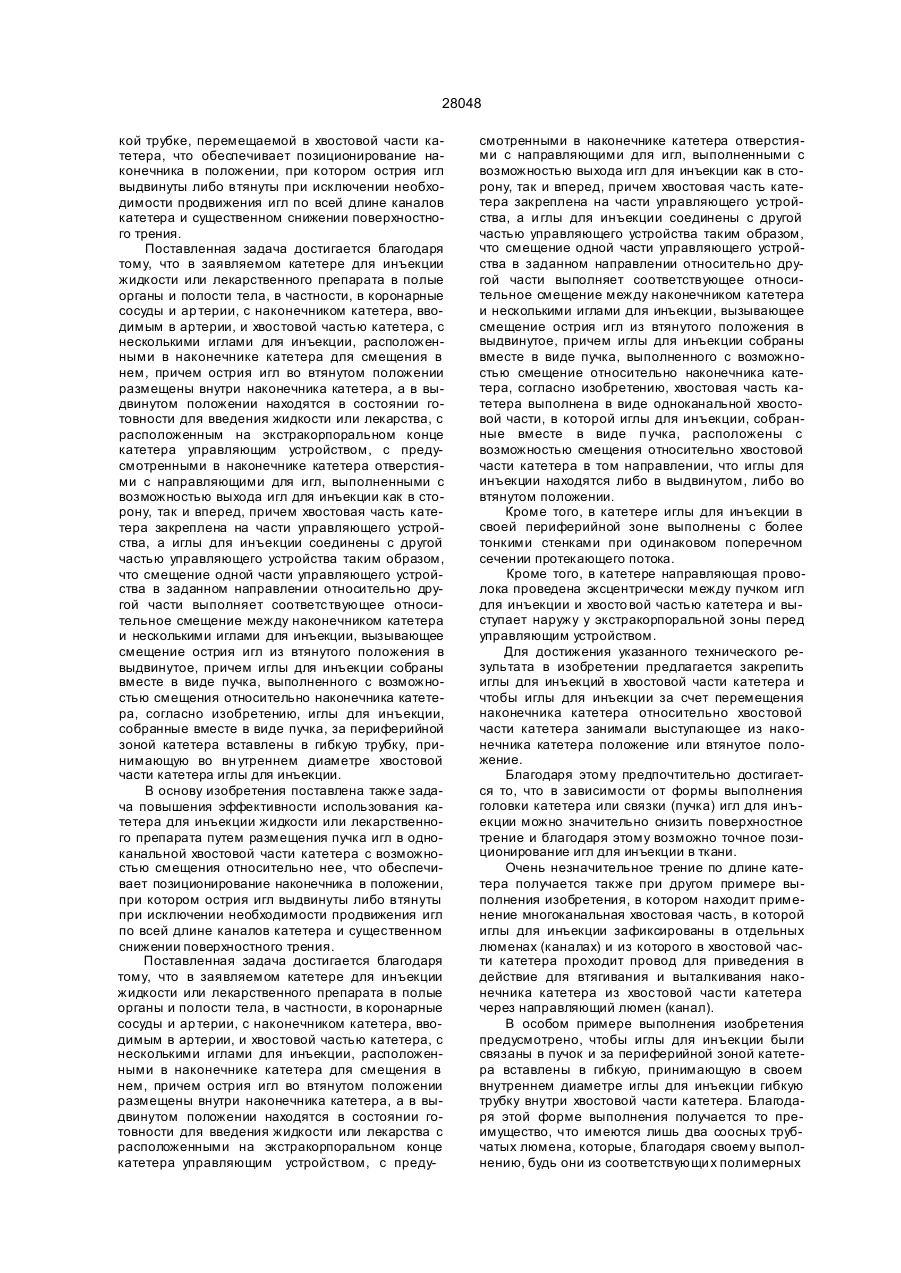

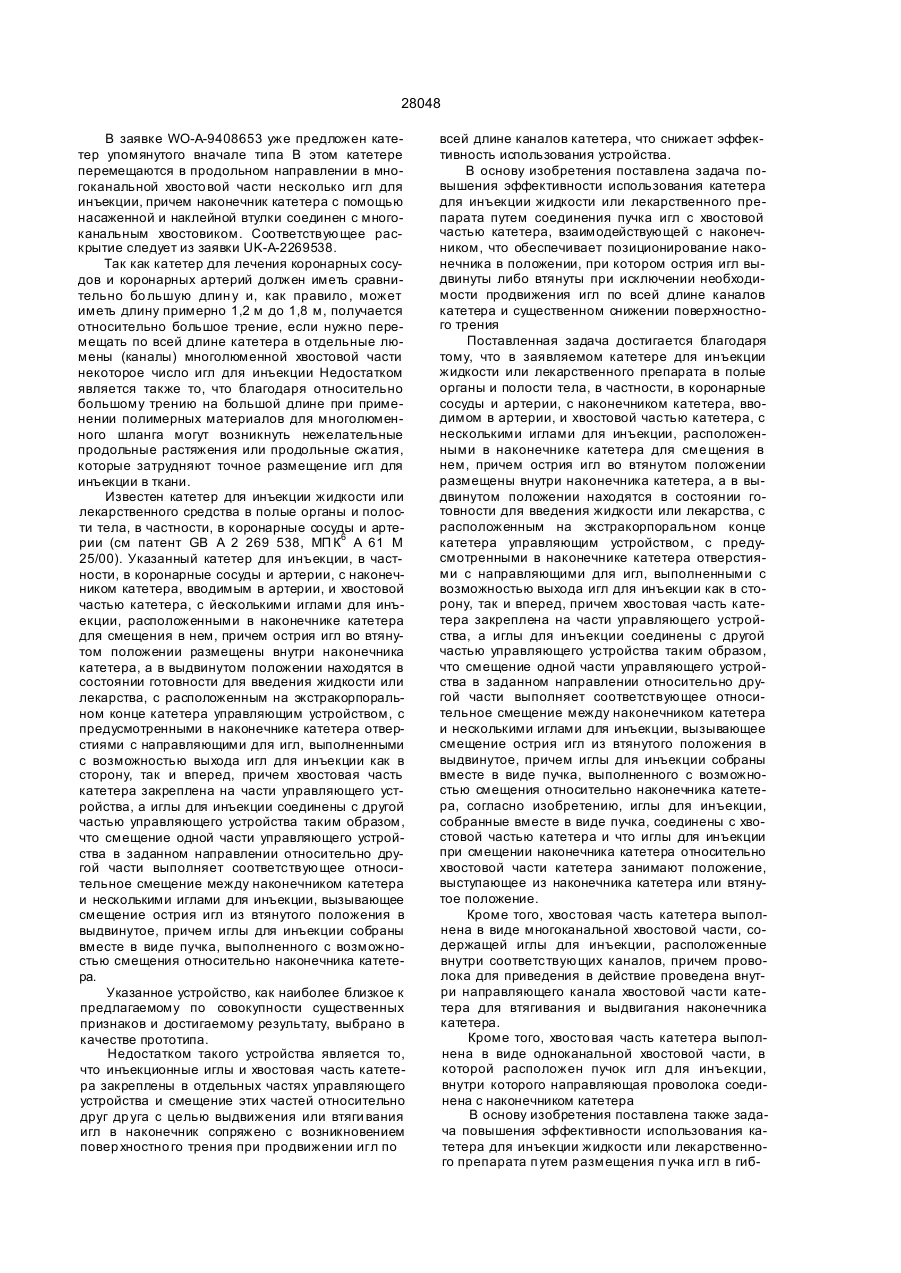

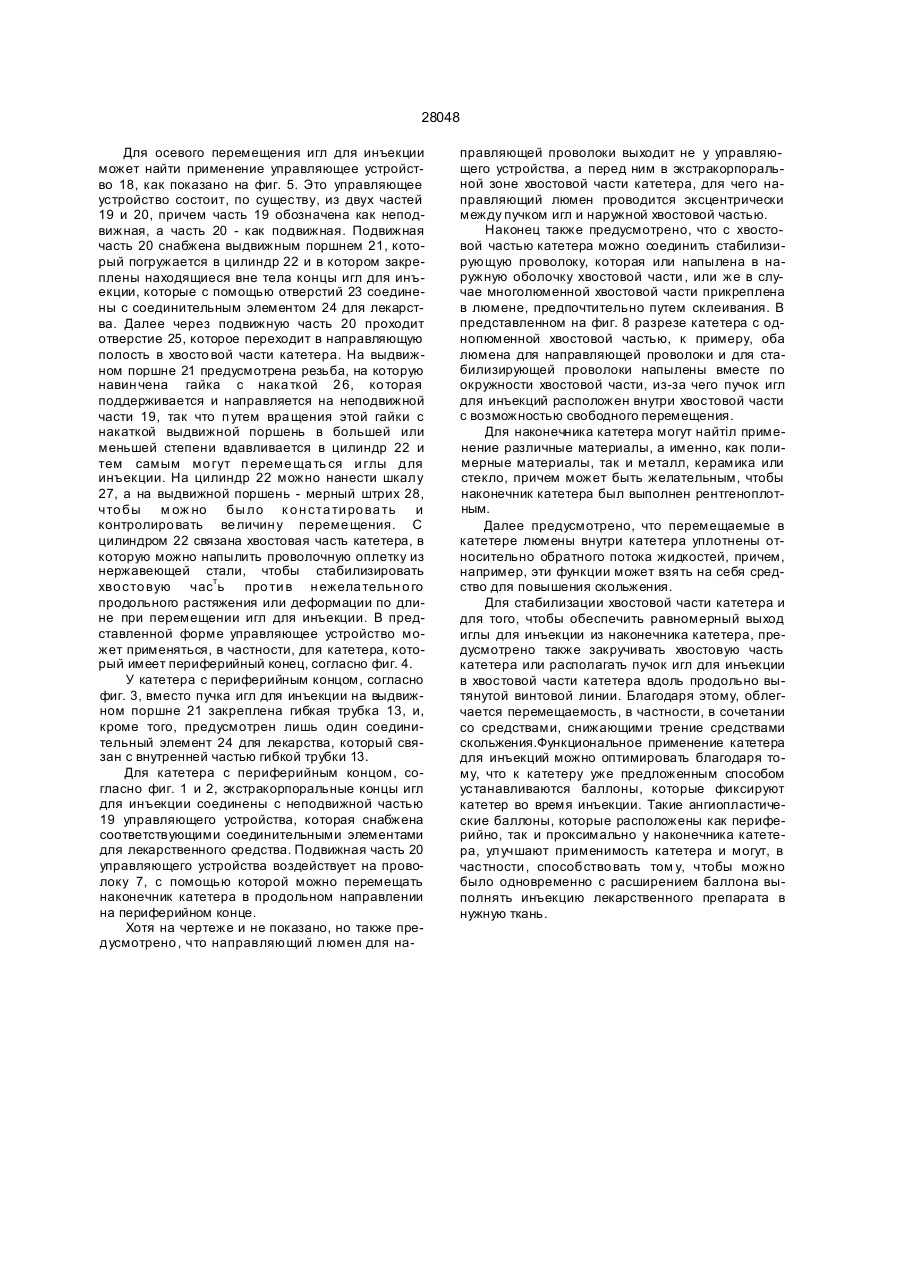

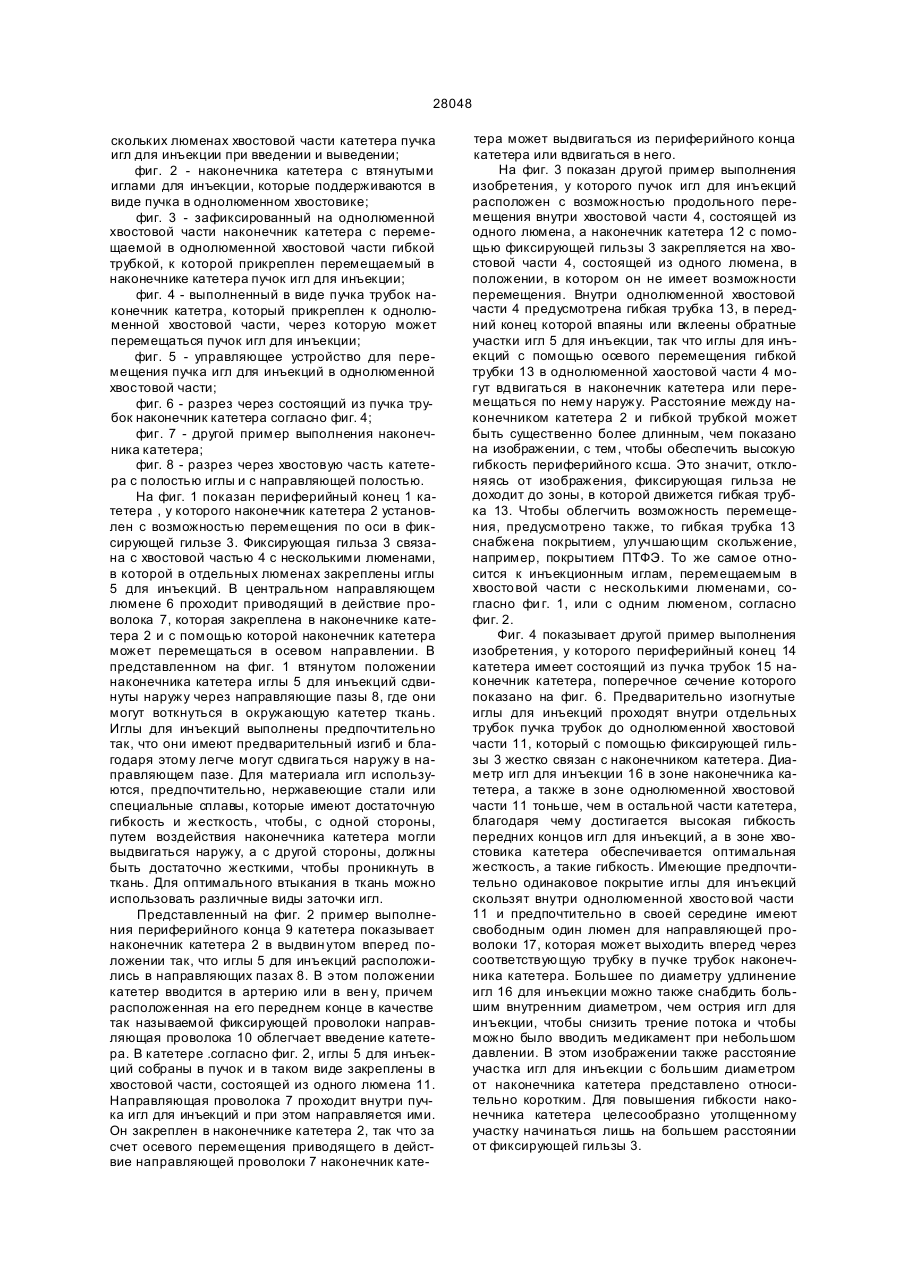

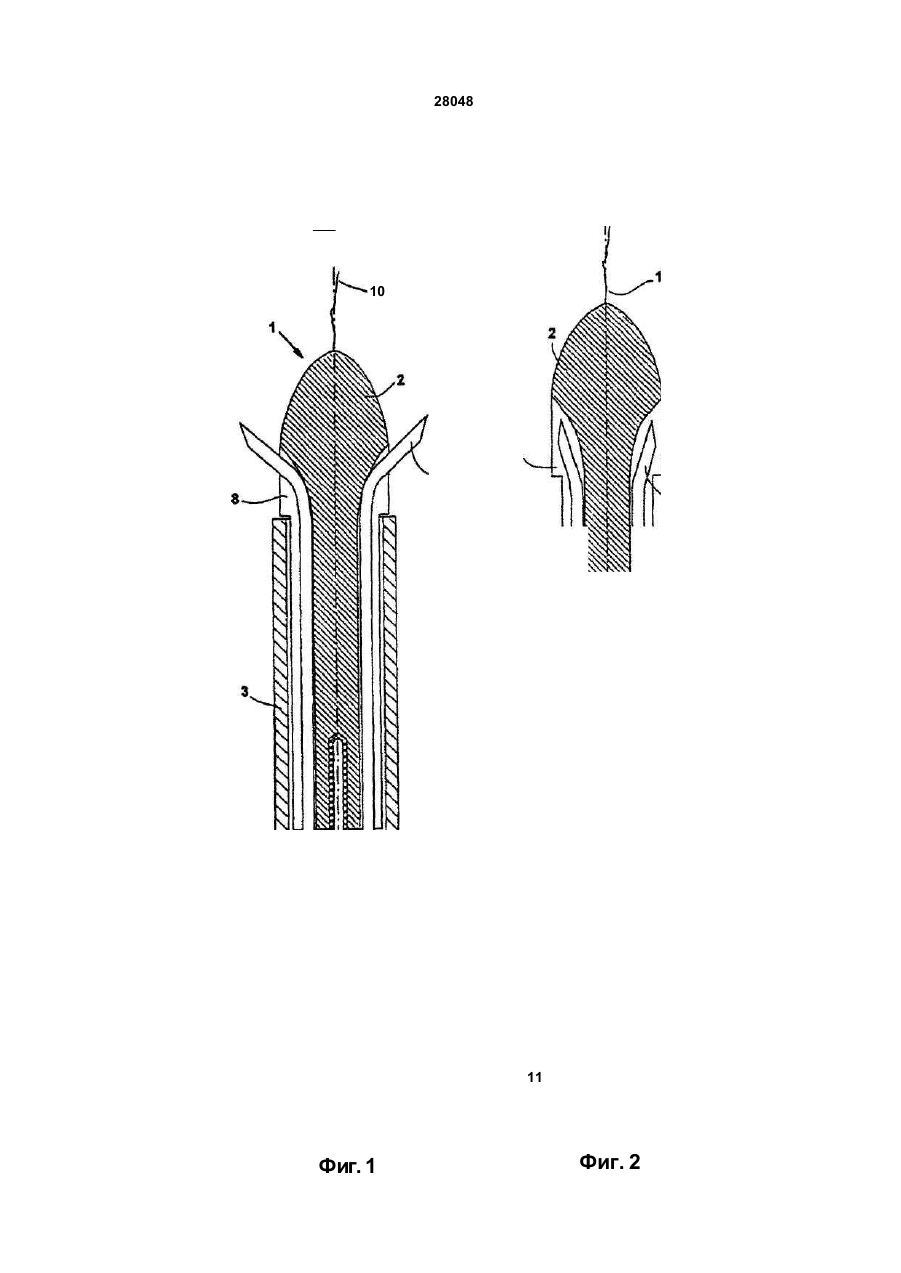

1. Катетер для инъекции жидкости или лекар ственно го препара та в полые органы и полости тела , в частности , в коронарные сосуды и а рте рии, с наконечником катетера, вводимым в арте рии, и хвостовой частью катетера, с несколькими иглами для инъекции, расположенными в нако нечнике ка те тера для сме щения в нем , при чем острия игл во втян утом положении разме щены внутри наконечника катетера, а в выдвинутом по ложении на ходя тся в со стоянии го товно сти для введения жидкости или лекарства, с расположен ным на экстракорпоральном конце катетера управляющим устройством, с предусмотренными в наконечнике кате тер а о твер стиями с напра в ляющими для игл, выполненными с возможностью выхода игл для инъекции как в сторону, так и впе ред, причем хвостовая часть катетера закреплена на ча сти упра вля ющего устройства, а иглы для инъекции соединены с другой частью управляю ще го устройства таким образом, что при сме ще нии одной части управляющего устройства в за данном направлении относительно др угой части происходит соотве тствующее о тносительное смещение наконечника катетера и нескольких игл для инъекции, вызывающее смещение острия игл из втян уто го по ложения в вы двин уто е, при чем иглы для инъекции собраны вместе в виде п учка, выполненного с возможностью смещения относи тельно наконечника катетера, отличающийся тем, что иглы для инъекции, собранные вместе в виде п учка, соединены с хвосто вой частью кате тера и что иглы для инъекции при смещении нако нечника катетера относи тельно хвостовой части катетера занимают положение, при котором они выступают из наконечника катетера или втянутое положение. 2. Катетер по п . 1 , отл ича ющийся тем, что хво стовая часть катетера выполнена в виде многока нальной хвосто вой части , содержащей иглы для инъекции, расположенные внутри соо тве тствую щих каналов, причем проволока для приведения в действие проведена внутри направляющего кана ла хвосто во й ча сти ка те тера для втя ги ван ия и выдвигания наконечника катетера. 3. Катетер по п . 1 , отл ича ющийся тем, что хво стовая часть катетера выполнена в виде одноканальной хвосто вой части , в которой расположен пучок игл для инъекции, вн утри которого направ ляющая проволока соединена с наконечником катетера. 4. Кате тер для инъекции жидкости и ли лекарст венного препарата в полые органы и полости те ла, в частности, в коронарные сосуды и артерии, с наконечником катетера , вводимым в арте рии, и хвостовой частью катетера, с несколькими иглами для инъекции, расположенными в наконечнике катетера для смещения в нем, причем острия игл во втянутом положении размещены внутри нако нечника катетера, а в выдвин утом положении на ходя тся в состоянии го товно сти для введения жидкости или лекарства, с расположенным на экс тракорпоральном конце катетера управляющим устройством, с предусмотренными в наконечнике катетера отверстиями с направляющими для игл, выполненными с возможностью вы хода и гл для инъекции как в сторону, так и вперед, причем хво стовая часть катетера закреплена на части управ ляющего устройства, а иглы для инъекции соеди нены с др угой частью управляющего устройства таким образом, что при сме щен ии о дной части управляющего устройства в заданном направле нии относительно другой части происходи т соо т ветствующее о тносите льное смещение наконеч ника катетера и нескольких игл для инъекции, вы зывающее смещение острия игл из втян утого по ложения в выдвинутое, причем иглы для инъекции собр аны вместе в ви де п учка , выпо лнен но го с возможностью смещения о тносительно наконеч ника катетера, отличающийся тем, что иглы для инъекции, собранные вместе в виде п учка, за пе риферийной зоной катетера вставлены в гибк ую тр убк у, принимающую во вн утреннем диаме тре см О 00 о 00 сч < 28048 хвостовой части катетера иглы для инъекции. 5. Катетер для инъекции жидкости или лекарственного препарата в полые органы и полости тела, в частности, в коронарные сосуды и артерии, с наконечником катетера, вводимым в артерии, и хвостовой частью катетера, с несколькими иглами для инъекции, расположенными в наконечнике катетера для смещения в нем, причем острия игл во втянутом положении размещены внутри наконечника катетера, а в выдвинутом положении находятся в состоянии готовности для введения жидкости или лекарства с расположенным на экстракорпоральном конце катетера управляющим устройством, с предусмотренными в наконечнике катетера отверстиями с направляющими для игл, выполненными с возможностью выхода игл для инъекции как в сторону, так и вперед, причем хвостовая часть катетера закреплена на части управляющего устройства, а иглы для инъекции соединены с другой частью управляющего устройства таким образом, что при смещении одной части управляющего устройства в заданном направлении относительно другой части происходит соответствующее о тносите льное смещение наконеч ника катетера и нескольких игл для инъекции, вызывающее смещение острия игл из втянутого положения в выдвинутое, причем иглы для инъекции собраны вместе в виде пучка, выполненного с возможностью смещения относительно наконечника катетера, отличающийся тем, что хвостовая часть катетера выполнена в виде одноканальной хвостовой части , в которой иглы для инъекции, собранные вместе в виде п учка, расположены с возможностью смещения относительно хвостовой части катетера в том направлении, при котором иглы для инъекции находятся либо в выдвинутом, либо во втянутом положении. 6. Катетер по пп. 1 ,2 или 5, отличающийся тем, что и глы для инъекции в своей пери ферийно й зоне выполнены с боле е тонкими стенками при одинаковом поперечном сечении протекающего потока. 7. Катетер по п . 5 , отличающийся тем, что на правляющая проволока проведена эксцентриче ски между п учком игл для инъекции и хвосто вой частью катетера и выступает наруж у у экстракор поральной зоны перед управляющим устройст вом. Изобретение относится к катетеру для инъекции жидкости или лекарственного препарата в полые органы или полости тела, в частности, в коронарные сосуды и артерии, с вводимым в артерии наконечником катетера и хвостовиком катетера, а также с несколькими, расположенными с возможностью перемещения в наконечнике катетера иглами для инъекции, причем острия игл лежат в наконечнике катетера во втянутом положении, а для ввода жидкости или лекарства выступают над наконечником катетера в выдвинутой позиции, с размещенным на на ходя щемся вне тела конце устройством приведения в действие, с помощью которого острия игл могут перемещаться по хвостовой части катетера, и с предусмотренными в наконечнике катетера отверстиями с направляющими для игл, которые позволяют инъекционным иглам выдвигаться как сбоку, так и в направлении вперед, причем иглы для инъекций закреплены на установленном в катетере на продольной оси с возможностью перемещения шланге, который может перемещаться в хвостовой части катетера, причем хвостовая часть катетера прикреплена к одной части, а инъекционные иглы прикреплены к другой части устройства приведения в действие и при относительном перемещении обеих частей относительно друг др уга одна или несколько игл для инъекции движутся из отведенной назад позиции в выступающи х вперед позицию за счет относительного перемещения наконечника катетера и игл для инъекции по отношению друг к другу. Из патента США US-PS 3 598 119 известен медицинский прибор для введения анестетика, в котором с помощью коаксиального канала (люмена), с одной стороны, игла для инъекций направляется под кожную поверхность во внутреннем канале, а с другой стороны, расположенный в периферийной (дистальной) области пузырь может надува ться с помощью коаксиального вне шнего объема, чтобы зафиксировать острие иглы под кожей. Из описания немецкого полезного образца G 89 13 761 известно эндоскопическое устройство для инъекций для фибринового клея, у которого предусмотрены три направляемых друг в друга соосно шланга с подающим устройством, причем наружный шланг служит в качестве направляющей для обоих вн утренних шлангов, с помощью которой подается двухкомпонентный фибрино вый клей и после смешивания в периферийной области вводится с помощью иглы для инъекций, закрепленной на одном из коаксиальных шлангов. Из заявки WO 92 10 142 известен катетер, у которого иглы установлены с возможностью перемещения в продольном направлении в многоканальной хвостовой части катетера и могут выталкиваться в окружающую ткань через ведущие наружу отверстия в наконечнике катетера, чтобы с помощью этих игл разместить в ткани оптоволоконные элементы или термические измерительные элементы. Полые иглы пригодны далее также для ввода устройств для промывки и отсоса. Из патента США 4 578 061 известен катетер, предназначенный для того, чтобы с помощью выдвигаемых игл для инъекции впрыскивать в вену или артерию жидкость. Игла для инъекций может выдвигаться в продольном направлении у переднего конца катетера, причем подаваемые через продольный канал (люмен) катетера лечебные средства можно подавать через сообщающееся соединение в выдвинутом состоянии иглы для инъекции. Благодаря предусмотренной в наконечнике катетера двухкамерной системе, в которой два поршня могут входи ть друг в др уга соосно, можно, с одной стороны, с помощью одного поршня выталкивать иглу для инъекций, а с другой стороны, с помощью второго поршня через иглу для инъекции вводить определенную дозу лечебного средства 28048 В заявке WO-A-9408653 уже предложен катетер упомянутого вначале типа В этом катетере перемещаются в продольном направлении в многоканальной хвосто вой части несколько игл для инъекции, причем наконечник катетера с помощью насаженной и наклейной втулки соединен с многоканальным хвостовиком. Соответствующее раскрытие следует из заявки UK-A-2269538. Так как катетер для лечения коронарных сосудов и коронарных артерий должен иметь сравнительно бо льшую длин у и, как правило , может иметь длину примерно 1,2 м до 1,8 м, получается относительно большое трение, если нужно перемещать по всей длине катетера в отдельные люмены (каналы) многолюменной хвостовой части некоторое число игл для инъекции Недостатком является также то, что благодаря относительно большому трению на большой длине при применении полимерных материалов для многолюменного шланга могут возникнуть нежелательные продольные растяжения или продольные сжатия, которые затрудняют точное размещение игл для инъекции в ткани. Известен катетер для инъекции жидкости или лекарственного средства в полые органы и полости тела, в частности, в коронарные сосуды и артерии (см патент GB А 2 269 538, МП К6 А 61 М 25/00). Указанный катетер для инъекции, в частности, в коронарные сосуды и артерии, с наконечником катетера, вводимым в артерии, и хвостовой частью катетера, с йесколькими иглами для инъекции, расположенными в наконечнике катетера для смещения в нем, причем острия игл во втянутом положении размещены внутри наконечника катетера, а в выдвинутом положении находятся в состоянии готовности для введения жидкости или лекарства, с расположенным на экстракорпоральном конце катетера управляющим устройством, с предусмотренными в наконечнике катетера отверстиями с направляющими для игл, выполненными с возможностью выхода игл для инъекции как в сторону, так и вперед, причем хвостовая часть катетера закреплена на части управляющего устройства, а иглы для инъекции соединены с другой частью управляющего устройства таким образом, что смещение одной части управляющего устройства в заданном направлении относительно другой части выполняет соответствующее относительное смещение между наконечником катетера и несколькими иглами для инъекции, вызывающее смещение острия игл из втянутого положения в выдвинутое, причем иглы для инъекции собраны вместе в виде пучка, выполненного с возможностью смещения относительно наконечника катетера. Указанное устройство, как наиболее близкое к предлагаемому по совокупности существенных признаков и достигаемому результату, выбрано в качестве прототипа. Недостатком такого устройства является то, что инъекционные иглы и хвостовая часть катетера закреплены в отдельных частях управляющего устройства и смещение этих частей относительно друг др уга с целью выдвижения или втяги вания игл в наконечник сопряжено с возникновением повер хностно го трения при продвижении игл по всей длине каналов катетера, что снижает эффективность использования устройства. В основу изобретения поставлена задача повышения эффективности использования катетера для инъекции жидкости или лекарственного препарата путем соединения пучка игл с хвостовой частью катетера, взаимодействующей с наконечником, что обеспечивает позиционирование наконечника в положении, при котором острия игл выдвинуты либо втянуты при исключении необходимости продвижения игл по всей длине каналов катетера и существенном снижении поверхностного трения Поставленная задача достигается благодаря тому, что в заявляемом катетере для инъекции жидкости или лекарственного препарата в полые органы и полости тела, в частности, в коронарные сосуды и артерии, с наконечником катетера, вводимом в артерии, и хвостовой частью катетера, с несколькими иглами для инъекции, расположенными в наконечнике катетера для сме щения в нем, причем острия игл во втянутом положении размещены внутри наконечника катетера, а в выдвинутом положении находятся в состоянии готовности для введения жидкости или лекарства, с расположенным на экстракорпоральном конце катетера управляющим устройством, с предусмотренными в наконечнике катетера отверстиями с направляющими для игл, выполненными с возможностью выхода игл для инъекции как в сторону, так и вперед, причем хвостовая часть катетера закреплена на части управляющего устройства, а иглы для инъекции соединены с другой частью управляющего устройства таким образом, что смещение одной части управляющего устройства в заданном направлении относительно другой части выполняет соответствующее относительное смещение между наконечником катетера и несколькими иглами для инъекции, вызывающее смещение острия игл из втянутого положения в выдвинутое, причем иглы для инъекции собраны вместе в виде пучка, выполненного с возможностью смещения относительно наконечника катетера, согласно изобретению, иглы для инъекции, собранные вместе в виде пучка, соединены с хвостовой частью катетера и что иглы для инъекции при смещении наконечника катетера относительно хвостовой части катетера занимают положение, выступающее из наконечника катетера или втянутое положение. Кроме того, хвостовая часть катетера выполнена в виде многоканальной хвостовой части, содержащей иглы для инъекции, расположенные внутри соответствующих каналов, причем проволока для приведения в действие проведена внутри направляющего канала хвостовой части катетера для втягивания и выдвигания наконечника катетера. Кроме того, хвосто вая часть катетера выполнена в виде одноканальной хвостовой части, в которой расположен пучок игл для инъекции, внутри которого направляющая проволока соединена с наконечником катетера В основу изобретения поставлена также задача повышения эффективности использования катетера для инъекции жидкости или лекарственного препарата п утем размещения п учка и гл в гиб 28048 кой трубке, перемещаемой в хвостовой части катетера, что обеспечивает позиционирование наконечника в положении, при котором острия игл выдвинуты либо втянуты при исключении необходимости продвижения игл по всей длине каналов катетера и существенном снижении поверхностного трения. Поставленная задача достигается благодаря тому, что в заявляемом катетере для инъекции жидкости или лекарственного препарата в полые органы и полости тела, в частности, в коронарные сосуды и ар терии, с наконечником катетера, вводимым в артерии, и хвостовой частью катетера, с несколькими иглами для инъекции, расположенными в наконечнике катетера для смещения в нем, причем острия игл во втянутом положении размещены внутри наконечника катетера, а в выдвинутом положении находятся в состоянии готовности для введения жидкости или лекарства, с расположенным на экстракорпоральном конце катетера управляющим устройством, с предусмотренными в наконечнике катетера отверстиями с направляющими для игл, выполненными с возможностью выхода игл для инъекции как в сторону, так и вперед, причем хвостовая часть катетера закреплена на части управляющего устройства, а иглы для инъекции соединены с другой частью управляющего устройства таким образом, что смещение одной части управляющего устройства в заданном направлении относительно другой части выполняет соответствующее относительное смещение между наконечником катетера и несколькими иглами для инъекции, вызывающее смещение острия игл из втянутого положения в выдвинутое, причем иглы для инъекции собраны вместе в виде пучка, выполненного с возможностью смещения относительно наконечника катетера, согласно изобретению, иглы для инъекции, собранные вместе в виде пучка, за периферийной зоной катетера вставлены в гибкую трубку, принимающую во вн утреннем диаметре хвостовой части катетера иглы для инъекции. В основу изобретения поставлена также задача повышения эффективности использования катетера для инъекции жидкости или лекарственного препарата путем размещения пучка игл в одноканальной хвостовой части катетера с возможностью смещения относительно нее, что обеспечивает позиционирование наконечника в положении, при котором острия игл выдвинуты либо втянуты при исключении необходимости продвижения игл по всей длине каналов катетера и существенном снижении поверхностного трения. Поставленная задача достигается благодаря тому, что в заявляемом катетере для инъекции жидкости или лекарственного препарата в полые органы и полости тела, в частности, в коронарные сосуды и ар терии, с наконечником катетера, вводимым в артерии, и хвостовой частью катетера, с несколькими иглами для инъекции, расположенными в наконечнике катетера для смещения в нем, причем острия игл во втянутом положении размещены внутри наконечника катетера, а в выдвинутом положении находятся в состоянии готовности для введения жидкости или лекарства с расположенными на экстракорпоральном конце катетера управляющим устройством, с преду смотренными в наконечнике катетера отверстиями с направляющими для игл, выполненными с возможностью выхода игл для инъекции как в сторону, так и вперед, причем хвостовая часть катетера закреплена на части управляющего устройства, а и глы для инъекции соединены с другой частью управляющего устройства таким образом, что смещение одной части управляющего устройства в заданном направлении относительно другой части выполняет соответствующее относительное смещение между наконечником катетера и несколькими иглами для инъекции, вызывающее смещение острия игл из втянутого положения в выдвинутое, причем иглы для инъекции собраны вместе в виде пучка, выполненного с возможностью смещение относительно наконечника катетера, согласно изобретению, хвостовая часть катетера выполнена в виде одноканальной хвостовой части, в которой иглы для инъекции, собранные вместе в виде п учка, расположены с возможностью смещения относительно хвостовой части катетера в том направлении, что иглы для инъекции находятся либо в выдвинутом, либо во втянутом положении. Кроме того, в катетере иглы для инъекции в своей периферийной зоне выполнены с более тонкими стенками при одинаковом поперечном сечении протекающего потока. Кроме того, в катетере направляющая проволока проведена эксцентрически между пучком игл для инъекции и хвосто вой частью катетера и выступает наружу у экстракорпоральной зоны перед управляющим устройством. Для достижения указанного технического результата в изобретении предлагается закрепить иглы для инъекций в хвостовой части катетера и чтобы иглы для инъекции за счет перемещения наконечника катетера относительно хвостовой части катетера занимали выступающее из наконечника катетера положение или втянутое положение. Благодаря этому предпочтительно достигается то, что в зависимости от формы выполнения головки катетера или связки (пучка) игл для инъекции можно значительно снизить поверхностное трение и благодаря этому возможно точное позиционирование игл для инъекции в ткани. Очень незначительное трение по длине катетера получается также при другом примере выполнения изобретения, в котором находит применение многоканальная хвостовая часть, в которой иглы для инъекции зафиксированы в отдельных люменах (каналах) и из которого в хвостовой части катетера проходит провод для приведения в действие для втягивания и выталкивания наконечника катетера из хвостовой части катетера через направляющий люмен (канал). В особом примере выполнения изобретения предусмотрено, чтобы иглы для инъекции были связаны в пучок и за периферийной зоной катетера вставлены в гибкую, принимающую в своем внутреннем диаметре иглы для инъекции гибкую трубку внутри хвостовой части катетера. Благодаря этой форме выполнения получается то преимущество, что имеются лишь два соосных трубчатых люмена, которые, благодаря своему выполнению, будь они из соответствующи х полимерных 28048 материалов или из металла, не обнаруживают никакого продольного растяжения или деформа ции по длине и, таким образом, делают возмож ным позиционирование игл для инъекции с незначительным усилием При этом предусмотрено, что пучок игл для инъекций между го ло вк ой ка те те ра и соо сн ыми люме нами прохо дит связанным на длине, которая из-за легкой гибкости связанных игл для инъекций обеспечивает высокую гибкость периферийного участка катетера Для того чтобы ещё более повысить периферийную гибкость катетера, предусмотрено также отдельные иглы для инъекций в их периферийной части при одинаковом объеме по диаметру выполнять с более тонкими стенками, благодаря чему получаются более тонкие и тем самым более гибкие иглы для инъекций. Тонкостеночная часть игл для инъекций может направляться в виде пучка дальше по всей длине в тр убчатой наружной хвостовой части, или же также вклеиваться или впаиваться в трубчатый внутренний люмен, чтобы направляться дальше до устройства приведения в действие с большим объемом по диаметру Благодаря этому достигается, что подведенная жидкость подается в иглы для инъекции с большим избытком и благодаря этому может вводиться равномерно. Для стабилизации против нежелательного растяжения по длине или деформации сжатия по длине можно также, в соответствии с другим примером выполнения изобретения, на катетерный хвостовик напылить проволочную сетку из нержавеющей стали или же в хвостовую часть катетера или в пучок нескольких люменов вмонтировать стабилизирующую проволоку Для позиционирования катетера или для целевого направления его предусмотрено, что в связанном в пучок игл для инъекций направляющем люмене проводится направляющая проволока. Этот направляющий люмен может быть расположен также между связкой игл и наружной хвостовой частью катетера эксцентрически, причем направляющая проволока выходит вне тела перед устройством приведения в действие. У катетера без направляющих люменов предусмотрено, чтобы на периферийном конце наконечника катетера была закреплена направляющая проволока. С целью проведения игл для инъекций в наконечнике катетера, по возможности, без трения предусмотрено, что наконечник катетера состоит из пучка трубок из нержавеющей стали, через внутреннюю полость которых проходят иглы для инъекций или, в случае необходимости — направляющая проволока. Этот пример выполнения особенно предпочтителен для применения предварительно изогнутых игл для инъекций или материала игл, который имеет суперупругие свойства или свойства запоминания формы Особенно предпочтительное проведение игл для инъекции в наконечнике катетера получается также благодаря тому, что пучок игл для инъекции вводится через центральное отверстие в наконечнике катетера и выходит в сторону через сообщающиеся с центральным отверстием направляющие шлицы. Очевидно, что при большом числе направляющи х люменов в наконечнике катетера не все они должны быть оснащены иглами для инъекций Более того, отдельные направляющие люмены могут использоваться также в качестве световодов, с помощью которых можно подводить через катетер к ткани световую энергию, чтобы при применении фотоактивируемых веществ подавать требуемую для это го световую энергию Предусмотрено также введение контрольных и/или измерительных систем При таких примерах выполнения следует устройство приведения в действие соответственно переоборудовать с тем, чтобы предусмотренные для световодов полости были доступны непосредственно с помощью устройства приведения в действие Однако также предусмотрено, направляющие люмены заканчивать перед устройством приведения в действие вне тела, чтобы можно было ввести такие световоды или также направляющую проволоку в катетер. Устройство приведения в действие для такого катетера имеет выдвижной поршень для игл для инъекции или для приводящей в действие проволоки, причем выдвижной поршень снабжен резьбой для осевого перемещения с помощью гайки с накаткой, а на устройстве приведения в действие предусмотрены сообщающиеся с о тдельными иглами для инъекции отверстия для лекарственного средства Можно, однако, также движением перемещения выдвижного поршня управлять пневматически, с помощью гидравлики или электрически, установив соответствующие приводные средства на устройстве приведения в действие. Можно предусмотреть также ножное управление работой выдвижного поршня Такое, приводимое в действие не от руки управление вы движным поршнем имеет преимущества особенно в том случае, когда на управляющем устройстве предусмотрено несколько отверстий для лекарственного средства Устройство управления (приведения в действие) целесообразно снабдить шкалой для обеспечения точного и контролируемого пути подачи При этом можно предусмотреть упоры для определенного ограничения пути подачи. Наконец, для особых случаев применения также предусмотрено, что на катетере для инъекций периферийно и/или вблизи наконечника катетера можно установить как фиксирующий баллон для анкеровки катетера во время инъекции, так и ангиопластический баллон, чтобы одновременно с инъекцией можно было проводить расширение. Иглы для инъекций могут служить полостями для ввода контрольных и измерительных приборов. Речь может идти, например, об ангиоскопах, ультразвуковых измерительных приборах, спектроскопах, приборах для измерения активности и концентрации, а также значений рН, или приборах для измерения температуры и т. п. Само собой разумеется, катетер для инъекций предусмотрен также для применения через каналы для пункций, чтобы лечить, например, опухоли, метастазы, очаги воспаления, конволюты или т. п Преимущества и признаки изобретения вытекают из нижеследующего описания примеров выполнения в сочетании с притязаниями и чертежами, на которых показано* фиг. 1 - расположенный с возможностью перемещения в хвостовой части наконечника катетера для напра вления по ддержи ваемо го в н е 28048 скольких люменах хвостовой части катетера пучка игл для инъекции при введении и выведении; фиг. 2 - наконечника катетера с втянутыми иглами для инъекции, которые поддерживаются в виде пучка в однолюменном хвостовике; фиг. 3 - зафиксированный на однолюменной хвостовой части наконечник катетера с перемещаемой в однолюменной хвостовой части гибкой трубкой, к которой прикреплен перемещаемый в наконечнике катетера пучок игл для инъекции; фиг. 4 - выполненный в виде пучка трубок наконечник катетра, который прикреплен к однолюменной хвостовой части, через которую может перемещаться пучок игл для инъекции; фиг. 5 - управляющее устройство для перемещения пучка игл для инъекций в однолюменной хвостовой части; фиг. 6 - разрез через состоящий из пучка трубок наконечник катетера согласно фиг. 4; фиг. 7 - другой пример выполнения наконечника катетера; фиг. 8 - разрез через хвостовую часть катетера с полостью иглы и с направляющей полостью. На фиг. 1 показан периферийный конец 1 катетера , у которого наконечник катетера 2 установлен с возможностью перемещения по оси в фиксирующей гильзе 3. Фиксирующая гильза 3 связана с хвостовой частью 4 с несколькими люменами, в которой в отдельных люменах закреплены иглы 5 для инъекций. В центральном направляющем люмене 6 проходит приводящий в действие проволока 7, которая закреплена в наконечнике катетера 2 и с помощью которой наконечник катетера может перемещаться в осевом направлении. В представленном на фиг. 1 втянутом положении наконечника катетера иглы 5 для инъекций сдвинуты наружу через направляющие пазы 8, где они могут воткнуться в окружающую катетер ткань. Иглы для инъекций выполнены предпочтительно так, что они имеют предварительный изгиб и благодаря этому легче могут сдвига ться наружу в направляющем пазе. Для материала игл используются, предпочтительно, нержавеющие стали или специальные сплавы, которые имеют достаточную гибкость и жесткость, чтобы, с одной стороны, путем воздействия наконечника катетера могли выдвигаться наружу, а с другой стороны, должны быть достаточно жесткими, чтобы проникнуть в ткань. Для оптимального втыкания в ткань можно использовать различные виды заточки игл. Представленный на фиг. 2 пример выполнения периферийного конца 9 катетера показывает наконечник катетера 2 в выдвин утом вперед положении так, что иглы 5 для инъекций расположились в направляющих пазах 8. В этом положении катетер вводится в артерию или в вен у, причем расположенная на его переднем конце в качестве так называемой фиксирующей проволоки направляющая проволока 10 облегчает введение катетера. В катетере .согласно фиг. 2, иглы 5 для инъекций собраны в пучок и в таком виде закреплены в хвостовой части, состоящей из одного люмена 11. Направляющая проволока 7 проходит внутри пучка игл для инъекций и при этом направляется ими. Он закреплен в наконечнике катетера 2, так что за счет осевого перемещения приводящего в действие направляющей проволоки 7 наконечник кате тера может выдвигаться из периферийного конца катетера или вдвигаться в него. На фиг. 3 показан другой пример выполнения изобретения, у которого пучок игл для инъекций расположен с возможностью продольного перемещения внутри хвостовой части 4, состоящей из одного люмена, а наконечник катетера 12 с помощью фиксирующей гильзы 3 закрепляется на хвостовой части 4, состоящей из одного люмена, в положении, в котором он не имеет возможности перемещения. Внутри однолюменной хвостовой части 4 предусмотрена гибкая трубка 13, в передний конец которой впаяны или вклеены обратные участки игл 5 для инъекции, так что иглы для инъекций с помощью осевого перемещения гибкой трубки 13 в однолюменной хаостовой части 4 могут вдвигаться в наконечник катетера или перемещаться по нему наружу. Расстояние между наконечником катетера 2 и гибкой трубкой может быть существенно более длинным, чем показано на изображении, с тем, чтобы обеспечить высокую гибкость периферийного ксша. Это значит, отклоняясь от изображения, фиксирующая гильза не доходит до зоны, в которой движется гибкая трубка 13. Чтобы облегчить возможность перемещения, предусмотрено также, то гибкая трубка 13 снабжена покрытием, улучшающим скольжение, например, покрытием ПТФЭ. То же самое относится к инъекционным иглам, перемещаемым в хвосто вой части с несколькими люменами, согласно фи г. 1, или с одним люменом, согласно фиг. 2. Фиг. 4 показывает другой пример выполнения изобретения, у которого периферийный конец 14 катетера имеет состоящий из пучка трубок 15 наконечник катетера, поперечное сечение которого показано на фиг. 6. Предварительно изогнутые иглы для инъекций проходят внутри отдельных трубок пучка трубок до однолюменной хвостовой части 11, который с помощью фиксирующей гильзы 3 жестко связан с наконечником катетера. Диаметр игл для инъекции 16 в зоне наконечника катетера, а также в зоне однолюменной хвостовой части 11 тоньше, чем в остальной части катетера, благодаря чему достигается высокая гибкость передних концов игл для инъекций, а в зоне хвостовика катетера обеспечивается оптимальная жесткость, а такие гибкость. Имеющие предпочтительно одинаковое покрытие иглы для инъекций скользят внутри однолюменной хвосто вой части 11 и предпочтительно в своей середине имеют свободным один люмен для направляющей проволоки 17, которая может выходить вперед через соответствующую трубку в пучке трубок наконечника катетера. Большее по диаметру удлинение игл 16 для инъекции можно также снабдить большим внутренним диаметром, чем острия игл для инъекции, чтобы снизить трение потока и чтобы можно было вводить медикамент при небольшом давлении. В этом изображении также расстояние участка игл для инъекции с большим диаметром от наконечника катетера представлено относительно коротким. Для повышения гибкости наконечника катетера целесообразно утолщенному участку начинаться лишь на большем расстоянии от фиксирующей гильзы 3. 28048 Для осевого перемещения игл для инъекции может найти применение управляющее устройство 18, как показано на фиг. 5. Это управляющее устройство состоит, по существу, из двух частей 19 и 20, причем часть 19 обозначена как неподвижная, а часть 20 - как подвижная. Подвижная часть 20 снабжена выдвижным поршнем 21, который погружается в цилиндр 22 и в котором закреплены находящиеся вне тела концы игл для инъекции, которые с помощью отверстий 23 соединены с соединительным элементом 24 для лекарства. Далее через подвижную часть 20 проходит отверстие 25, которое переходит в направляющую полость в хвосто вой части катетера. На выдвижном поршне 21 предусмотрена резьба, на которую навин чена гайка с нака ткой 2 6, ко торая поддерживается и направляется на неподвижной части 19, так что п утем вра щения этой гайки с накаткой выдвижной поршень в большей или меньшей степени вдавливается в цилиндр 22 и тем самым мо гут п ереме ща ть ся и глы для инъекции. На цилиндр 22 можно нанести шкалу 27, а на выдвижной поршень - мерный штрих 28, что бы м ож но бы ло к о н ста ти ро ва ть и контролиро вать ве личин у переме щения. С цилиндром 22 связана хвостовая часть катетера, в которую можно напылить проволочную оплетку из нержавеющей стали, чтобы стабилизировать хво сто вую часть про ти в н ежела тельн о го продольного растяжения или деформации по длине при перемещении игл для инъекции. В представленной форме управляющее устройство может применяться, в частности, для катетера, который имеет периферийный конец, согласно фиг. 4. У катетера с периферийным концом, согласно фиг. 3, вместо пучка игл для инъекции на выдвижном поршне 21 закреплена гибкая трубка 13, и, кроме того, предусмотрен лишь один соединительный элемент 24 для лекарства, который связан с внутренней частью гибкой трубки 13. Для катетера с периферийным концом, согласно фиг. 1 и 2, экстракорпоральные концы игл для инъекции соединены с неподвижной частью 19 управляющего устройства, которая снабжена соответствующими соединительными элементами для лекарственного средства. Подвижная часть 20 управляющего устройства воздействует на проволоку 7, с помощью которой можно перемещать наконечник катетера в продольном направлении на периферийном конце. Хотя на чертеже и не показано, но также предусмотрено , что направляющий люмен для на правляющей проволоки выходит не у управляющего устройства, а перед ним в экстракорпоральной зоне хвостовой части катетера, для чего направляющий люмен проводится эксцентрически между пучком игл и наружной хвостовой частью. Наконец также предусмотрено, что с хвостовой частью катетера можно соединить стабилизирующую проволоку, которая или напылена в наружную оболочку хвостовой части , или же в случае многолюменной хвостовой части прикреплена в люмене, предпочтительно путем склеивания. В представленном на фиг. 8 разрезе катетера с однопюменной хвостовой частью, к примеру, оба люмена для направляющей проволоки и для стабилизирующей проволоки напылены вместе по окружности хвостовой части, из-за чего пучок игл для инъекций расположен внутри хвостовой части с возможностью свободного перемещения. Для наконечника катетера могут найтіл применение различные материалы, а именно, как полимерные материалы, так и металл, керамика или стекло, причем может быть желательным, чтобы наконечник катетера был выполнен рентгеноплотным. Далее предусмотрено, что перемещаемые в катетере люмены внутри катетера уплотнены относительно обратного потока жидкостей, причем, например, эти функции может взять на себя средство для повышения скольжения. Для стабилизации хвостовой части катетера и для того, чтобы обеспечить равномерный выход иглы для инъекции из наконечника катетера, предусмотрено также закручивать хвостовую часть катетера или располагать пучок игл для инъекции в хвостовой части катетера вдоль продольно вытянутой винтовой линии. Благодаря этому, облегчается перемещаемость, в частности, в сочетании со средствами, снижающими трение средствами скольжения.Функциональное применение катетера для инъекций можно оптимировать благодаря тому, что к катетеру уже предложенным способом устанавливаются баллоны, которые фиксируют катетер во время инъекции. Такие ангиопластические баллоны, которые расположены как периферийно, так и проксимально у наконечника катетера, улучшают применимость катетера и могут, в частности , способство вать том у, чтобы можно было одновременно с расширением баллона выполнять инъекцию лекарственного препарата в нужную ткань. 28048 10 11 Фиг. 1 Фиг. 2 МИф Є 8 7 28048 OP 000 00 11 16 Фиг.5 10 g лиф 8 1 7 082 28046 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку VУ ^ 2001 р Формат 60x84/1 /8 Обсяг / Y-i"iобл.-вид. арк. Тираж 50 прим. Зам. O УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 12
