Пристрій для подрібнення грудок картопляної грядки

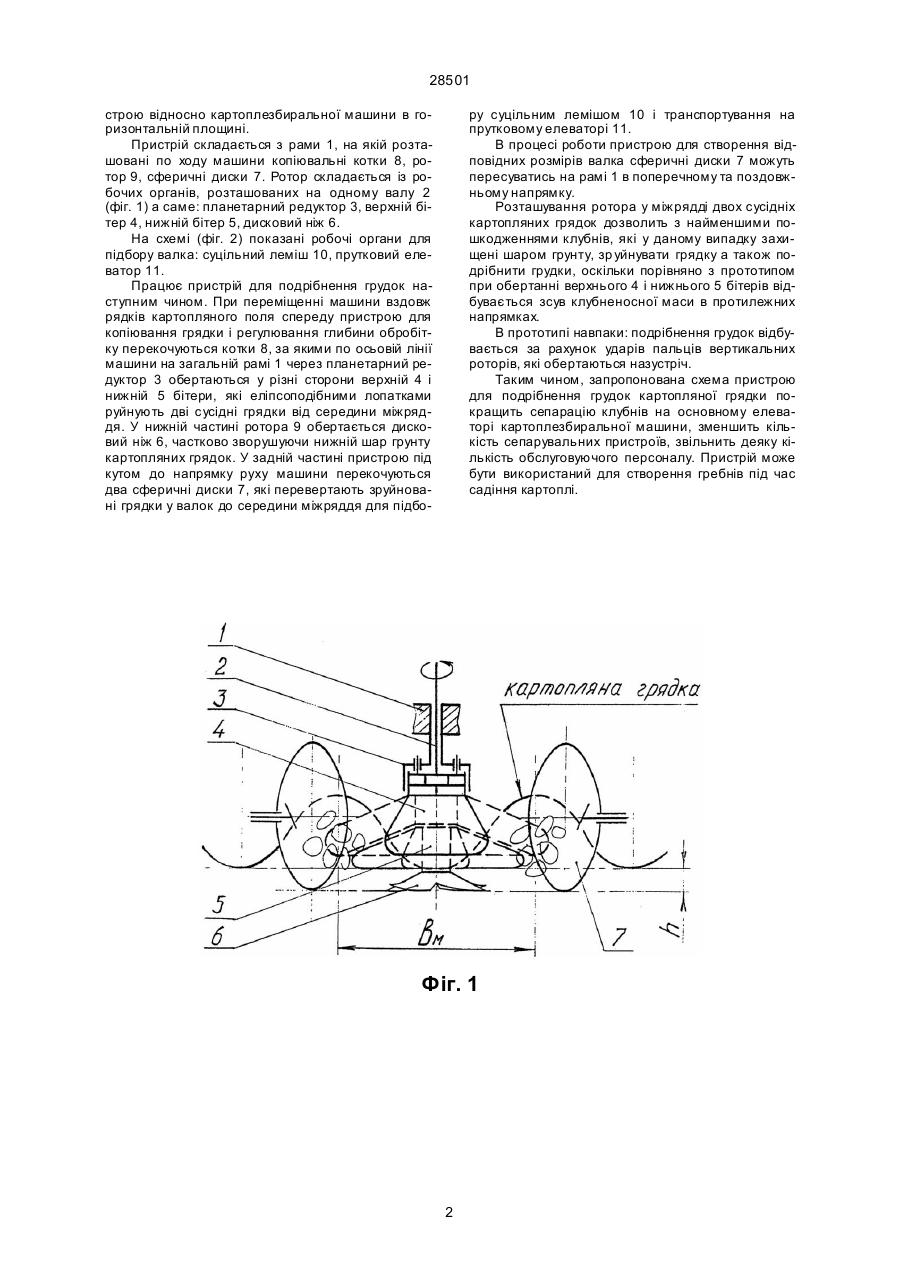

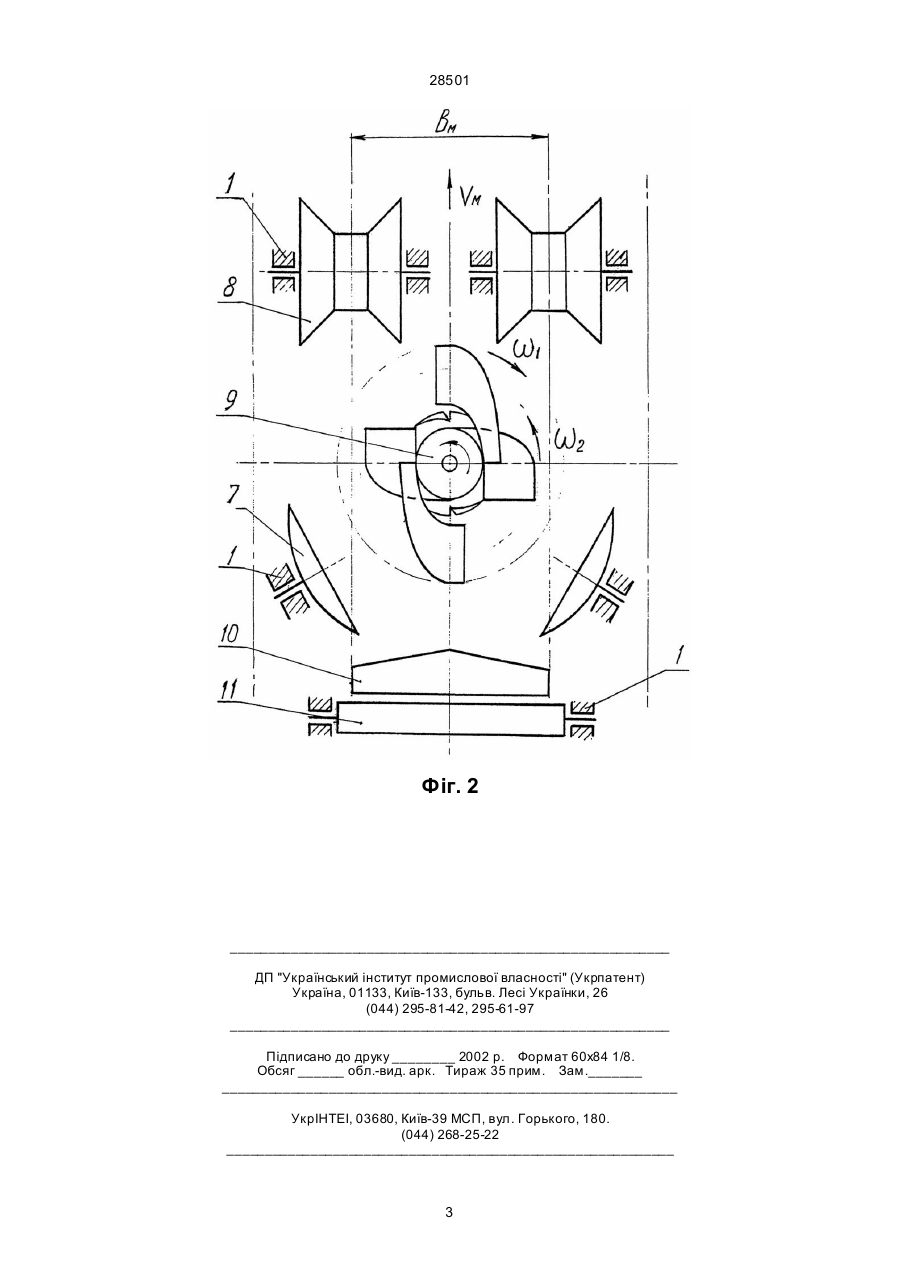

1. Пристрій для подрібнення грудок картопляної грядки, що складається з рами, на якій розташовані по ходу машини копіювальні котки, ротор, сферичні диски, який відрізняється тим, що по 28501 строю відносно картоплезбиральної машини в горизонтальній площині. Пристрій складається з рами 1, на якій розташовані по ходу машини копіювальні котки 8, ротор 9, сферичні диски 7. Ротор складається із робочих органів, розташованих на одному валу 2 (фіг. 1) а саме: планетарний редуктор 3, верхній бітер 4, нижній бітер 5, дисковий ніж 6. На схемі (фіг. 2) показані робочі органи для підбору валка: суцільний леміш 10, прутковий елеватор 11. Працює пристрій для подрібнення грудок наступним чином. При переміщенні машини вздовж рядків картопляного поля спереду пристрою для копіювання грядки і регулювання глибини обробітку перекочуються котки 8, за якими по осьовій лінії машини на загальній рамі 1 через планетарний редуктор 3 обертаються у різні сторони верхній 4 і нижній 5 бітери, які еліпсоподібними лопатками руйнують дві сусідні грядки від середини міжряддя. У нижній частині ротора 9 обертається дисковий ніж 6, частково зворушуючи нижній шар грунту картопляних грядок. У задній частині пристрою під кутом до напрямку руху машини перекочуються два сферичні диски 7, які перевертають зруйновані грядки у валок до середини міжряддя для підбо ру суцільним лемішом 10 і транспортування на прутковому елеваторі 11. В процесі роботи пристрою для створення відповідних розмірів валка сферичні диски 7 можуть пересуватись на рамі 1 в поперечному та поздовжньому напрямку. Розташування ротора у міжрядді двох сусідніх картопляних грядок дозволить з найменшими пошкодженнями клубнів, які у даному випадку захищені шаром грунту, зр уйнувати грядку а також подрібнити грудки, оскільки порівняно з прототипом при обертанні верхнього 4 і нижнього 5 бітерів відбувається зсув клубненосної маси в протилежних напрямках. В прототипі навпаки: подрібнення грудок відбувається за рахунок ударів пальців вертикальних роторів, які обертаються назустріч. Таким чином, запропонована схема пристрою для подрібнення грудок картопляної грядки покращить сепарацію клубнів на основному елеваторі картоплезбиральної машини, зменшить кількість сепарувальних пристроїв, звільнить деяку кількість обслуговуючого персоналу. Пристрій може бути використаний для створення гребнів під час садіння картоплі. Фіг. 1 2 28501 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
