Установка для біохімічного очищення стічних вод
Номер патенту: 32765
Опубліковано: 15.02.2001
Автори: Куликов Микола Іванович, Дерев'янко Михайло Сергійович, Затолокін Микола Євгенич, Куликова Олена Миколаївна, Шилін Костянтин Андрійович, Чернишев Валентин Миколайович
Формула / Реферат

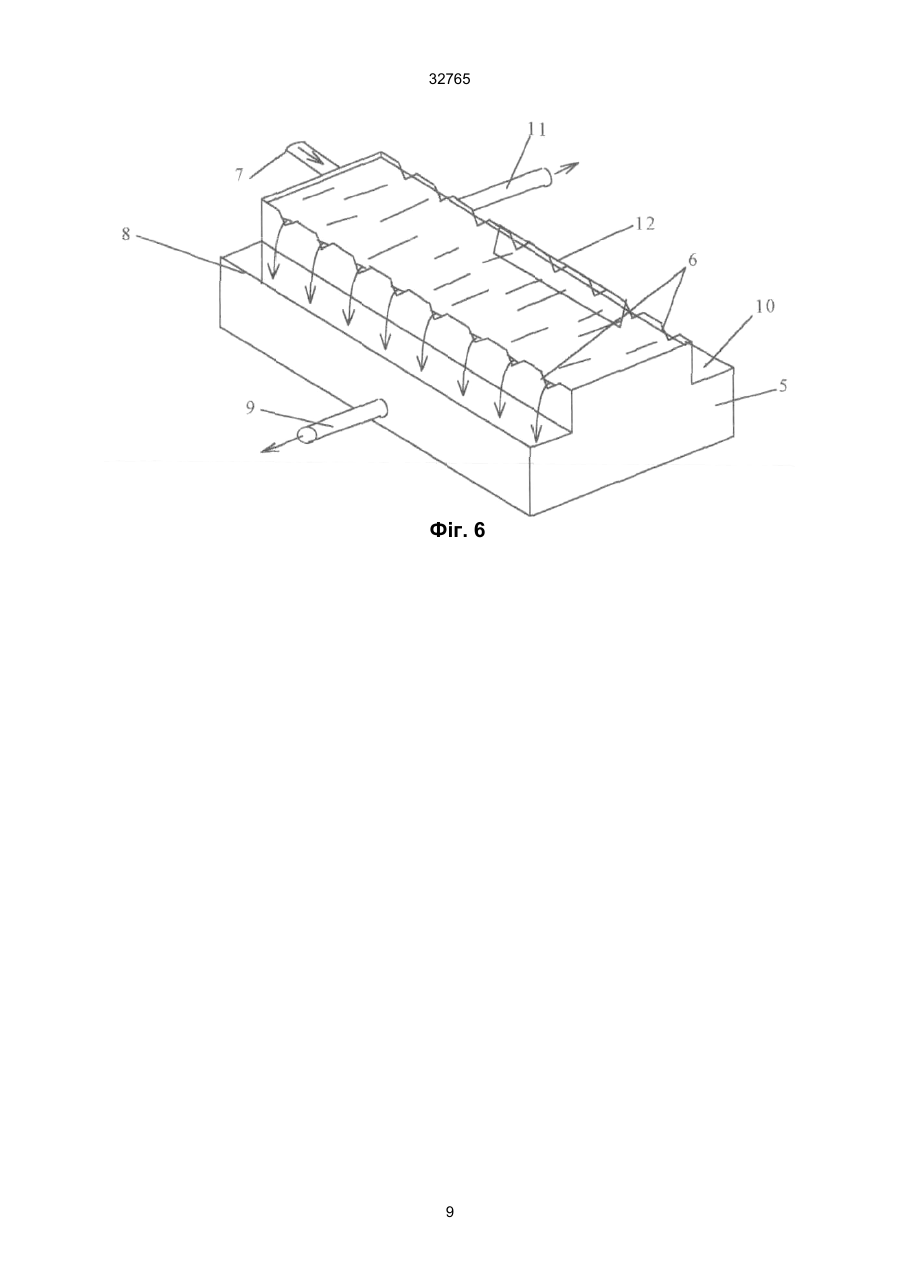

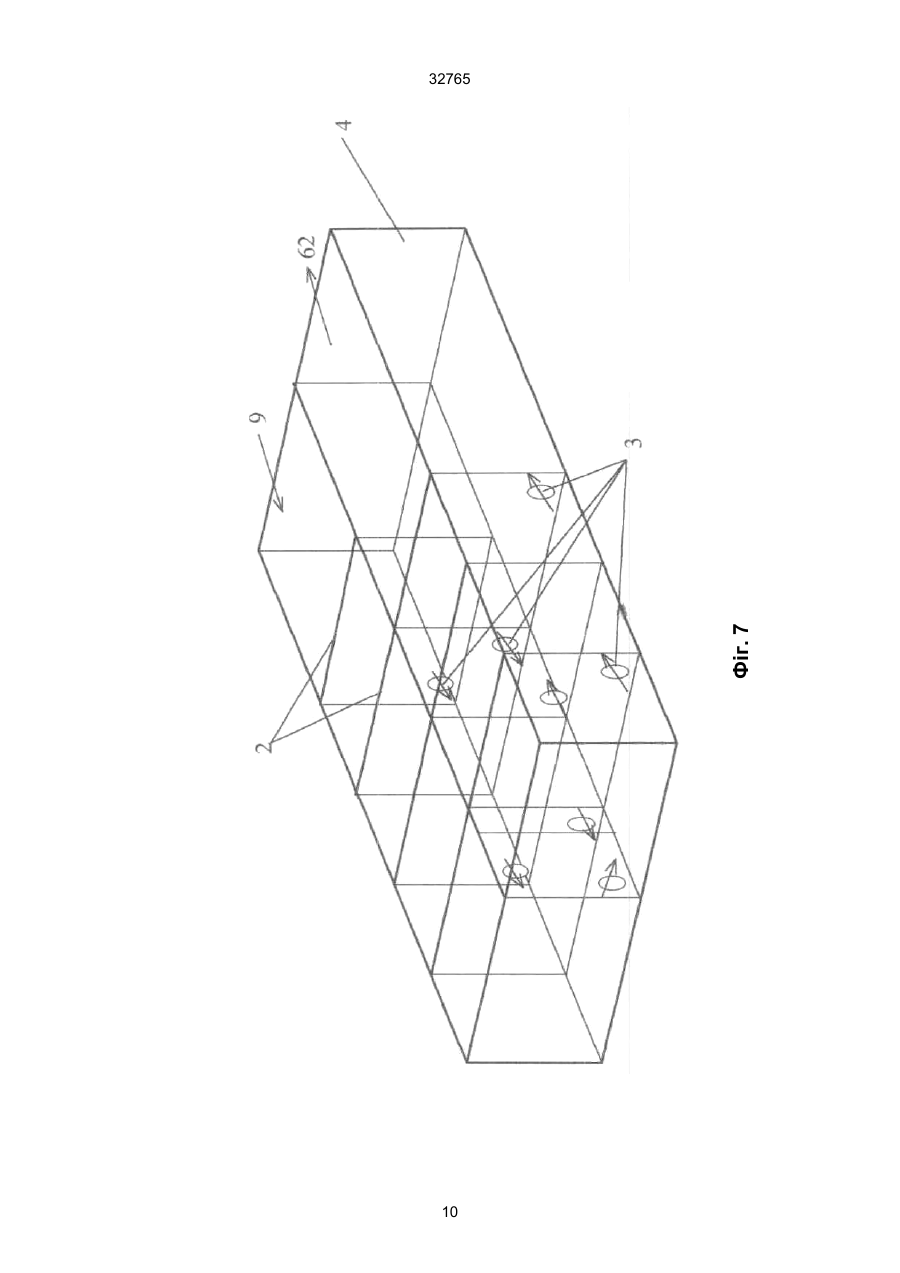

1. Установка для біохімічного очищення стічних вод, що включає резервуар, який розділено прямовисними перегородками на секції і відсіки багатоступінчастих біореакторів, системи комунікацій для підводу, розподілу і відводу стічних вод, рециркуляції мулових сумішей, підводу повітря, обладнання для розділення розведених мулових сумішей на мулову воду і згущений мул, обладнання для виготовлення і введення в воду, що очищається, реагентів, волокнисту насадку для утримання іммобілізованих гідробіонтів, яка встановлена в об'ємі біореактора, яка відрізняється тим, що кожна секція біореакторів на першому ступені виконана двокоридорним аеротенком з повільноплаваючим активним мулом, коридори аеротенків поділені по довжині на не менш 5-6 відсіків негерметичними перегородками, секція забезпечена на вході стоків в перший коридор аеротенка водозливним і водовимірювальним обладнанням, а на виході стоків з другого коридору -тонкошаровим пульсаційним муловідділювачем, а також встановленим на трубопроводі освітленої від активного мулу першого ступеня біореакторів стічної води, гальванокоагулятором з анодами із залізної стружки і мідними чи графітовими катодами, які встановлені у лотку очищеної стічної води перед другим ступенем біореакторів, муловідділювач і гальванокоагулятор сполучені між собою водозливним і водовимірювальним обладнанням, при цьому волокниста насадка з полімерних матеріалів, наприклад йоржів, закріплена на канатах, наприклад капронових, які зафіксовані в об'ємі коридорів секцій і відсіків розпірками, стійкими до продовженого стиску, наприклад пластмасовими трубами чи іншими профільованими елементами.

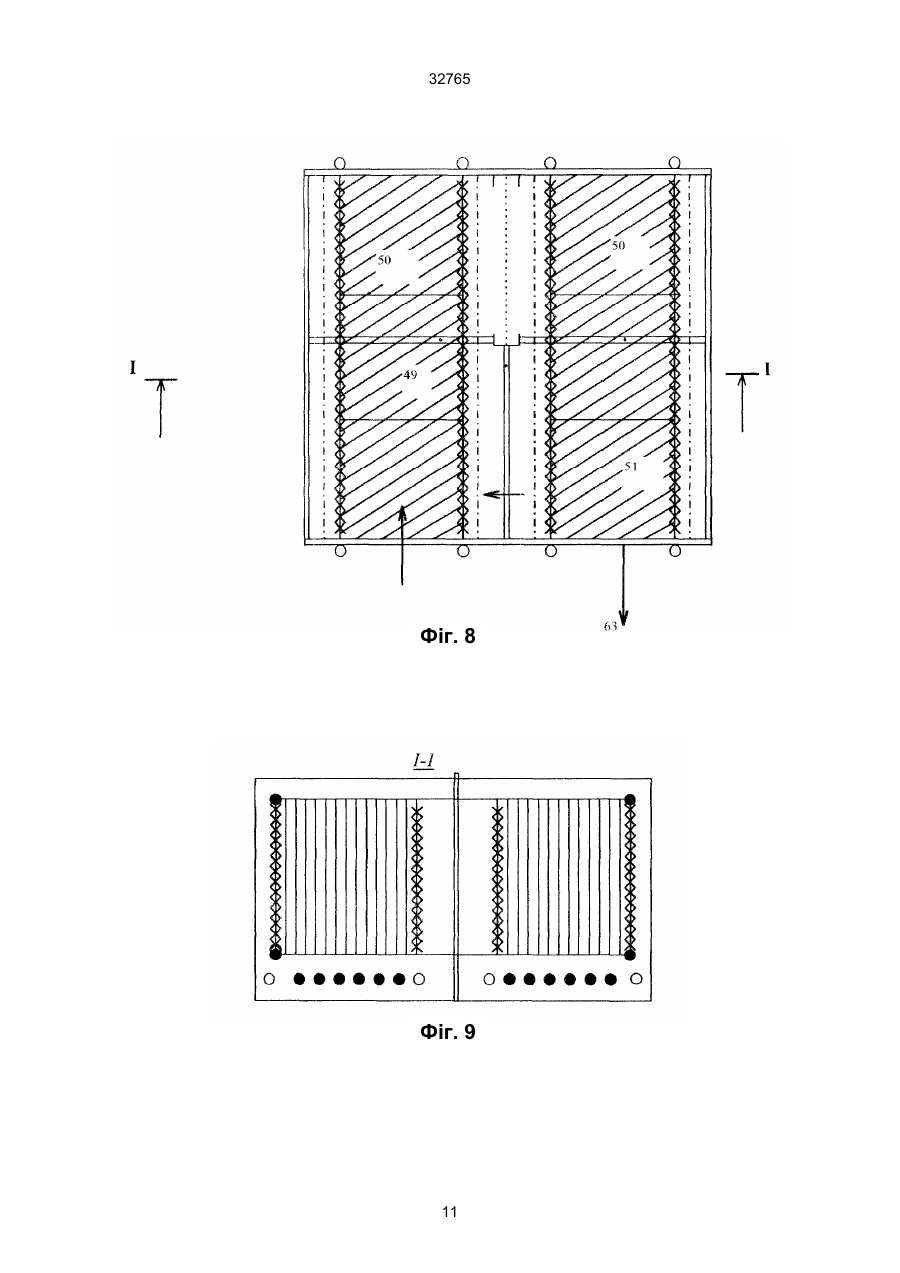

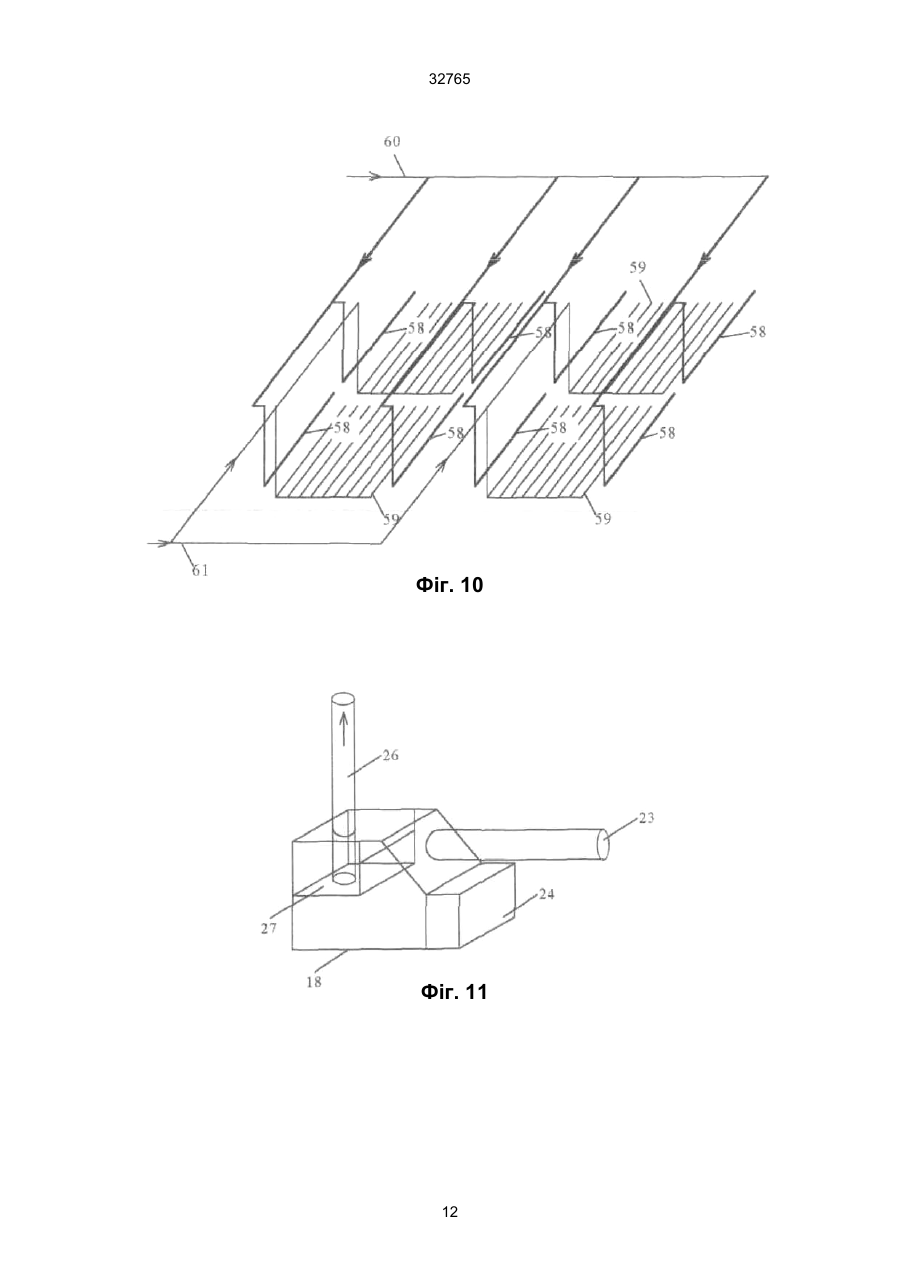

2. Установка по п.1, що відрізняється тим, що тонкошарові пульсаційні муловідділювачі виконані по протитечній або перехресній схемах руху води і осаду, забезпечені ерліфтами безупинного відкачування активного мулу, баками пульсатора з обсягом від 0,01 до 0,03 від обсягу муловідділювачів, що мають сифон, баки з'єднані трубопроводами, які забезпечені запірно - регулюючою арматурою з повітродувом і атмосферою.

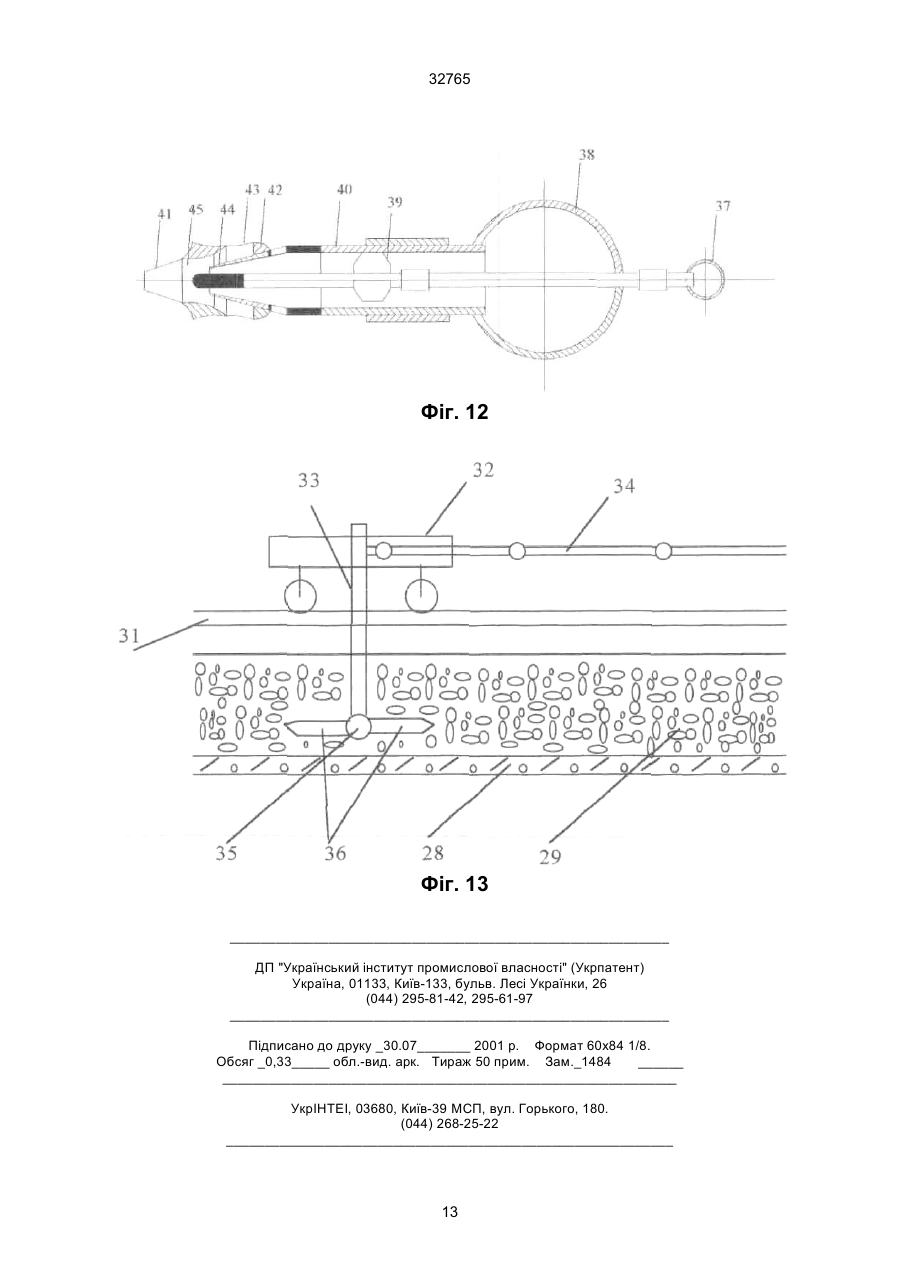

3. Установка по п.1, яка відрізняється тим, що гальванокоагулятор виконано об'ємом, який дорівнює об'єму муловідділювача з анодом із шару залізної стружки не більш 0.3 м, забезпечене зворушувачем з прикріпленими до нього ежекторами промивки катодів і анодів, а також водозливом.
Текст
1. Установка для біохімічного очищення стічних вод, що включає резервуар, який розділено прямовисними перегородками на секції і відсіки багатоступінчастих біореакторів, системи комунікацій для підводу, розподілу і відводу стічних вод, рециркуляції мулових сумішей, підводу повітря, обладнання для розділення розведених мулових сумішей на мулову воду і згущений мул, обладнання для виготовлення і введення в воду, що очищається, реагентів, волокнисту насадку для утримання іммобілізованих гідробіонтів, яка встановлена в об'ємі біореактора, яка відрізняється тим, що кожна секція біореакторів на першому ступені виконана двокоридорним аеротенком з повільноплаваючим активним мулом, коридори аеротенків поділені по довжині на не менш 5-6 відсіків негерметичними перегородками, секція забезпечена на вході стоків в перший коридор аеротенка водозливним і водовимірювальним обладнанням, а на виході стоків з другого коридору A (54) УСТАНОВКА ДЛЯ БІОХІМІЧНОГО ОЧИЩЕННЯ СТІЧНИХ ВОД 32765 лових сумішей на мулову воду і згущений мул, приладдя для введення в воду, яка очищується, реагентів, волокнувату насадку для утримання іммобілізованих гідробіонтів, яка встановлена в об'ємі біореакторів [2]. Проте така установка застосовується тільки для маломутних природних вод, а не для побутових стічних вод, а також має недоліки: складність в обслуговуванні, велику довжину комунікацій, низьку ефективність очистки. В основу винаходу поставлене завдання удосконалення установки для біохімічного очищення стічних вод, в якій виконання кожної секції біореакторів на першому ступені двокоридорним аеротенком з повільно плаваючим активним мулом, розділення коридорів аеротенку по довжині на не менш 5-6 відсіків негерметичними перегородками, установка на виході стоків із другого коридору пульсаційного муловідділювача і гальванокоагулятора, який встановлено після біореакторів, що працюють з повільноплаваючим мулом, які сполучаються між собою водозливним і водовимірювальним приладдям, забезпечує тонкошарове відстоювання, чим забезпечується збільшення продуктивності і глибини очистки, спрощення обслуговування, поліпшення масообмінних процесів і раціональне взаємне розміщення окремих вузлів очисної установки, що скорочує довжину комунікацій. Поставлене завдання вирішується тим, що в установці для біохімічного очищення стічних вод, яка включає резервуар, що розподілений прямовисними поперечними перегородками на секції і відсіки багатоступінчастих біореакторів, системи комунікацій для підводу, розподілу і відводу стічних вод, рециркуляції мулових сумішей, підводу повітря, приладдя для розділення розведених мулових сумішей на мулову воду, реагентів, волокнувату насадку, яка встановлена в об'ємі біореакторів, згідно з винаходом передбачені наступні відміни: кожна секція біореакторів на першому ступені виконана двокоридорним аеротенком з повільноплаваючим активним мулом; коридори аеротенків поділені по довжині на не менш 5-6 відсіків негерметичними перегородками; секція забезпечена на вході стоків в перший коридор аеротенку водозливними і водовимірювальним приладдям; на виході стоків із другого коридору аеротенку секція забезпечена тонкошаровим пульсаційним муловідділювачем; перед другим ступенем біореакторів у лотку очищеної стічної води встановлений гальванокоагулятор з анодом із залізної стружки (скрапу) і мідним чи графітовим катодом; муловідділювач і гальванокоагулятор сполучені між собою через водозливні і водовимірювальні прилади; насадка із волокнуватих полімерних матеріалів, наприклад йоржів, закріплена на канатах, наприклад капронових, продовж коридорів, які зафіксовуються у об'ємі секцій і відсіках розпірками, стійкими до поздовжнього стиску, наприклад пластмасовими трубами чи іншими профільованими матеріалами. Крім того, в установці тонкошарові пульсаційні муловідділювачі виконані по протитечній або перехресній схемах руху осаду і води та мають ерліфти безупинного відкачування активного мулу, баки пульсаторів з об'ємом від 0,01 до 0,03 від об'єму муловідділювачів, що мають сифон, баки сполучені трубопроводами, які мають запорнорегулюючу арматуру з повітреоіном і атмосферою; а також гальванокоагулятор, що має об'єм, рівний об'єму муловідділювача, з анодом із шару залізної стружки не більше 0,3 м, який має зворошувачі з прикріпленими до них ежекторами промивки катодів і анодів, а також водозлив. Проведені патентні дослідження показали, що ані в патентній, ані в науково - технічній літературі не має відомостей про установки для біохімічного очищення стічних вод таким засобом, який охарактеризований в формулі винаходу, що дає підставу стверджувати, що вона відповідає критерію патентоздатності "новизна". Порівняльний аналіз приладів, що пропонуються, з відомими технічними рішеннями, у т. ч. і прототипом, показує на істотні привілеї установки для біохімічного очищення стічних вод шляхом виконання кожної секції багатоступінчатих біореакторів на першому ступені двокоридорним аеротенком з повільноплаваючим активним мулом, розділення коридорів по довжині на не менш 5-6 відсіків негерметичними перегородками, установка пульсаційних муловідділювачів на виході стоків із другого коридору аеротенку і гальванокоагулятору на кожній секції перед ступенем біореакторів забезпечує заміну відстійних споруд мулорозділення більшої глибини на тонкошарові, чим забезпечується збільшення продуктивності і глибини очищення, поліпшення масообмінних процесів. Переваги, що досягаються, свідчать про те, що завдання, яке вирішується, виконане на винахідницькому рівні, оскільки воно не витікає очевидно із відомих у наданій галузі техніки рішень і тому відповідає критерію патентоздатності "винахідницький рівень". Установка, яка пропонується, пояснюється кресленнями, де на фіг. 1 -очисна установка біохімічного очищення стічних вод; фіг. 2 - тонкошаровий пульсаційний муловідділювач перехресної схеми руху води і мулу, фіг. 3 - баки пульсаторів муловідділювача; фіг. 4 - лоток гальванокоагулятора, фіг. 5 - аксонометрична схема розміщення насадки всередині ступені біореакторів, фіг. 6 водозливні і водовимірювальні лотки подачі і розподілу вихідного стоку, фіг. 7 - розміщення перегородок і перепусків води із відсіку у відсік в секції аеротенку очисної установки, фіг. 8 - блок нітріденітріфікації, фіг.9 - розріз І-І; фіг. 10 - аксонометрична схема системи барботерів по ступеням аеробних біореакторів, фіг. 11 - схема приладів для спрацьовування пульсаторів, фіг. 12 - трьохструменевий ежектор, фіг. 13 - лоток гальванокоагулятора з площадкою, яка рухається, зворошувачем скрапу і трьохструменевими ежекторами для відмивання мулових часток і відкладень гальванопроцесу з електродів. Установка для біохімічного очищення стічних вод складається із прямокутного резервуару 1, який розділено прямовисними поперечними негерметичними перегородками 2 з перепускними вікнами 3 на двокоридорні аеротенки 4. Впуск стоків 2 32765 здійснюють по лотку 5 подачі, розподілу і виміру витрат стічних вод. Лоток 5 обладнується трикутними водозливами-вимірниками 6 витрат, трубопроводом 7 підводу вихідного стоку, кишенею 8 для збирання вихідного стоку подачі на аеротенк 4, трубопроводом 9 подачі вихідного стоку на аеротенк 4, кишенею 10 для збирання вихідного стоку подачі на денітріфікатор 49, трубопроводом 11 подачі вихідного стоку на денітріфікатор 49 і пластиною, що закриває водозливи 12. В кінці аеротенку 4 розташовано пульсаційний тонкошаровий мулорозділювач 13, який складається із блоку тонкошарового відстоювання 14 (з полицями 66), корпусу 15, опорних грат 16, піддонів для осаду 17, баків пульсатора 18, ерліфтів відкачки мулу 19, гнучкого стику 20, кишені 21 випуску мулової суміші і кишені 22 випуску очищеної води. Баки пульсаторів з'єднані між собою перепускною трубою 23, а з піддоном муловідділення 13 гнучким сполученням 24. Повітря в пульсатори підводиться по трубопроводу 25, а відводиться по трубопроводу 26. В пульсаторі розміщується також приямок 27. Після муловідділення в установці біохімічного очищення розташовано лоток 28 гальванокоагулятора. Лоток 28 заповнюється сумішшю залізного і мідного скрапу 29. Для рихлення скрапу передбачено зворошувач 30, який розташовано на рейках 31, і містить площадку 32, яка рухається, прямовисну трубу 33, трубопровід подачі промивної води, що складається із шарнірно сполучених ланок 34, а також гребінку зворушувача 35 і трьохструмневий ежектор 36, в склад якого входять: повітророзподіляюча труба 37, водорозподільна труба 38, патрубок 39, полий зуб гребінки 40, сопло 41, наконечник 42, отвори 43, кільцевий канал 44, камера змішування 45. В днищі лотка 28 розташовані перфорований піддон 46 і патрубок підводу повітря в піддон 47. В кінці установки біохімічного очищення розташовано біореактор 48 доочищення стічних вод, який поділений на денітріфікатор 49, нітріфікатор першого ступеня 50 і нітріфикатор другого ступеня доочищення 51. В біореакторі 48 розташована насадка 52 із волокнуватого полімерного матеріалу, яка виконана у вигляді завіси із йоржів 53. Йоржі 53, за допомогою канату 54, закріплюються до крюків 55 огороджуючої поверхні резервуару 56, і розпіркам 57, що фіксують. Для аерації біореактора 48 на дні розташовані барботери аерації 58, а для регенерації завантаження барботери регенерації 59. Установка для біохімічного очищення оснащена магістральним повітродувом аерації 60, магістральним повітродувом регенерації 61, приладдям для випуску стоків із аеротенку 62, трубопроводом відводу очищеної води 63, рециркуляційним ерліфтом 64, трубопроводом зворотного активного мулу 65. Установка для біохімічного очищення стічних вод працює наступним чином. Стічна рідина поступає по лотку 5 через трикутні водозливи-вимірники видатку стоків 6, в кишеню 8 і далі по трубопроводу 9 в перші коридори кожної секції аеротенку 4. Послідовно проходячи відсіки аеротенку 4 через перепускні вікна 3 в результаті обробки стічної рідини повільноплаваючим активним мулом, що надходить із муловідділювача 13, відбувається повна біологічна її очист ка. Мудовідділювачі 13 працюють наступним чином. Мулова суміш аеротенку поступає в кишеню 21 впуску і розподіляється в блоку 14 тонкошарового відстоювання між його нахиленими під кутом 60° до обрію пластинами (полицями 66). Рухаючись в горизонтальному напрямі (в тонкошарових муловідділювачах 13 з перехресною схемою руху води і мулу), мулова суміш розшаровується. Освітлена вода поступає в кишеню 22 випуску очищеної води, а мул сповзає по полицях 66 в піддони 17. Оскільки від тертя води і мулу поверхня полиць одержує поверховий електростатичний заряд (як правило, позитивний), а частки мулу мають поверхневий заряд (на 80% негативний), то мул налипає на полиці 66 і загниває в коржах внаслідок недостачі кисню для дихання мікроорганізмів. Виключити електростатичний заряд з поверхні полиць 66 можна шляхом пульсації струму в прямовисному напрямі. Для цього необхідно періодично знижувати і підвищувати рівень води в муловідділювачах 13. Проте зміни рівня повинні бути не плавними, а різкими і складати 3-5 см, а тривалість від 0,5 до 5 хвилин (залежить від складу і кількості біомаси активного мулу аеротенків). Процес пульсації забезпечується за допомогою повітря і баків пульсації 18. Повітря по трубопроводу 25 безупинно поступає в верхню частину одного із баків 18. По перепускній трубі 23 повітря витісняє одночасно мул з обох баків 18 в піддони 17 і в ерліфти 19 відкачки активного мулу. Піддони 17 і баки 18 з'єднані гнучкими рукавами 20, щоб вібрація від ерліфтів 19 не передавалась на корпус 15 муловідділювачів. Коли повітря видавить воду із приямку 27 в трубу 26 і виштовхне її в атмосферу над рівнем рідини в аеротенку, тиснення в баках пульсації 26 різко знизиться, рідина із піддонів 23 спрямується в баки пульсації 26 і заповнить приямок 27. Повітря перестане стравлюватися через трубу 26 і процес витиснення мулової суміші із баків пульсації 18 відновиться. Коли мулова суміш витісняється із баків пульсації 18, рівень рідини в муловідділювачах 13 підійметься і почнеться перелив освітленої стічної рідини в кишеню 22. В період, коли тиснення повітря в баках пульсації 18 різко знизиться, мулова суміш із піддонів 17 спрямується в баки пульсації 18, рівень рідини в муловідділювачах 13 знизиться аж до такого, що перелив води в кишеню 22 припиниться. В той час, коли рівень води в муловідділювачах знизиться, відбудеться сповзання мулу із полиць 66 тонкошарового блоку відстоювання 14 в піддони 17. Запорно-регулююча арматура (не показана) на трубах подачі і випуску повітря необхідна внаслідок наявності екстремуму ефективності процесу освітлення при різноманітних концентраціях мулу в аеротенку в залежності від проміжку часу між пульсаціями. Стоки в аеротенках звільняються від більшості органічних речовин, азоту амонійного і частково від фосфатів. Однак, ці домішки ще залишаються в стоках в кількості, яка не припускається для випуску стоків в рибогосподарські водосховища. Тому стоки потребують понад глибокого доочищення з використанням реагентів і закріплених до насадки гідробіонтів. Для здійснення процесу глибокого доочищення стічних вод після муловідділення в пульсаційних тонкошарових муловідділювачах 13 освітлена 3 32765 стічна рідина спрямовується на обробку в гальванокоагулятори 28, де внаслідок гальванопроцесу, який протікає в воді в результаті взаємодії аноду і катоду (часток залізного і мідного скрапу), вода насичується розчиненими іонами заліза, оксидами заліза і феромагнітними з'єднаннями (гатіт, лепідокрокіт, залізо-магніт). Оксиди заліза реагують із ортофосфатами з утворенням порозчинених солей фосфату заліза. Тим самим стічна рідина звільнюється від розчинених у воді фосфатів. Іони заліза і феромагнітні сполучення сприяють понад глибокому видалянню із стічних вод синтетичних поверхнево-активних речовин і нафтопродуктів, іонів важких металів. Процес обробки стоків з'єднаннями заліза відбувається в фільтрі із суміші залізного і мідного скрапу, тому повнота обробки всього стоку гарантована. Із гальванокоагулятора 28 стічна рідина перетікає в блок глибокого біологічного доочищення 48 - блок нітрі-денітрифікації. Блок доочищення включає 3 ступеня, перший з яких є денітріфікатором 49, а два інші - нітріфікаторами 50, 51. В денітріфікатор подається разом зі стоком із гальванокоагулятора 28 і частина вихідної стічної рідини - джерело органічних речовин,що легко засвоюються, для денітрифікації. Крім того, з виходу 63 очисної установки в денітріфікатор 49 вертається ерліфтом 64 рециркуляційна витрата стічних вод - джерело нітратів на денітрифікацію. Рециркуляційний струм розбавляє вихідну стічну рі дину, збагачує суміш струменів стічної рідини, що очищується, киснем, тому денітрифікація можлива при наявності чіткої системи, що управляється, подачею вихідного стоку, аерації і регульованої гідродинаміки руху стічної рідини, що очищується. Із денітріфікатора 49 стічна рідина поступає на 1 ступень нітріфікації 50, де за рахунок істотного збільшення подачі кисню повітря, ступеню аеробності середовища, збільшення біомаси мікроорганізмів-нітріфікаторів відбувається доокислення органічних речовин і нітріфікація з'єднань відновленого азоту. Об'єм баків пульсації повинен бути не менш 0,01-0,03 від об'єму муловідділювачів, бо шар пульсації повинен складати 3-5 см, а це досягається при зазначеному вище співвідношенні об'ємів. Співвідношення знайдено експериментально для муловідділювачів з перехресною і противотечною схемами руху води і мулу. При цьому співвідношення 0,01 використовується для протитечних, а 0,03 - для перехресних муловідділювачів. В табл. 1 приведені порівняльні величини об'єму споруд біологічного очищення стічних вод, вартості комунікацій і глибини очистки від різноманітних інгредієнтів для конструкції, що пропонується, і базової, традиційного типу. Як видно на таблиці 1, об’єм споруд знижується на 20%, вартість комунікацій приблизно в 2 рази, глибина очистки від СПАР, нафтопродуктів і іонів важких металів збільшується на порядок. Таблиця 1. Техніко - економічні показники економічності і ефективності запропонованої конструкції очисної установки порівняно з базовою. 3 4 Одиниця вимірювання Базова конструкція Капітальні витрати на будівництво Експлуатаційні витрати умовні одиниці умовні одиниці 1,0 1,0 Запропонована конструкція очисної установки 0,8 0,9 умовні одиниці 0,1 0,05 мг/л мг/л 0,1 0,05 0,01 0,01 - нафтопродукти; 1 2 Найменування показників мг/л 0,02 0,002 - іони важких металів № п/п мг/л 0,01 0,003 Вартість комунікацій по відношенню до капітальних витрат на будівництво очисної станції Остаточний вміст домішок у стічній рідині, що очищується: - азоту амонійного; - СПАР; В установці, яка пропонується, досягнення поставленої мети - збільшення продуктивності одиниці обсягу ємнісних споруд біологічно] очистки стічних вод забезпечується заміною в очисній установці відстійних споруд мулорозділення великої глибини на тонкошарову. При такій заміні гідравлічне навантаження на одиницю обсягу ємнісної споруди мулорозділення збільшується в 5 раз, а отже, підсумковий обсяг аеротенку і повторного відстійника знижується не менш, чим на 20 %. При однакових об'ємах ємнісних споруд установки очисної, що пропонується, і традиційної, продуктивність очисної настанови, що пропонується, на 20% вище. Розміщення тонкошарових муловідділюва чів безпосередньо в аеротенку істотно зменшує довжину комунікацій, як по перекачці зворотного активного мулу, так і по подачі мулових сумішей на мулорозділення, по відводу освітленої води на наступний ступінь доочищення. Улаштування аеротенків двохкоридорними також дає змогу зменшити довжини комунікацій по поверненню активного мулу в аеротенк, оскільки вхід стічних вод і розміщення муловідділювачів знаходиться з одного торця аеротенка. Оснащення установки по очищенню стічних вод гальванокоагулятором і його розміщення між аеротенком і блоком доочищення, в якому використовується закріплений біоценоз мікроорганізмів, обгрунтова 4 32765 но тим, що гальванопроцес із залізними і мідними електродами забезпечує глибокий витяг із стічних вод фосфатів з одночасним впливом на комплекси поверхнево-активних речовин з іонами важких металів, нафтопродукти і багато інших важко окислювальних органічних речовин, що надають можливість в наступному за допомогою іммобілізованих на розвинену, полімерну насадку, наприклад, із йоржів, здійснити їх глибоку деструкцію і очистку стічних вод. Авторам не вдалося ані додаванням реагентів, ані електричними і магнітними впливами одержати аналогічний результат позитивного для очистки стічних вод впливу. Розміщення гальванокоагулятора між аеротенком і блоком доочищення обумовлено тим, що в процесі досліджень виявлено, що розміщення гальванокоагулятора перед аеротенком різко збільшує витрату металу (заліза) для досягнення необхідного ефекту очистки по фосфатах і органічних речовинах і експлуатаційні витрати на обслуговування приладу. Розміщення гальванокоагулятора після денітріфикатора приводило до збільшення винесення заліза після завершення процесу очистки від органічних речовин і іонів важких металів. Необхідними були додаткові об'єми споруд і спеціальні прилади для зменшення винесення заліза. Оснащення гальванокоагуляторів приладом для відмивання залізної стружки (скрапу) від мулу і відкладень гальванопроцессу зумовлено пасивацією гальванопроцессу продуктами життєдіяльності мікроорганізмів, фосфатами заліза та іншими відкладеннями. Висота шару скрапу не повинна бути понад 0,3м, що забезпечує роботу зворошувача і дозволяє повністю відмивати його від від кладень. Величина шару знайдена експериментально на підставі техніко - економічних розрахунків і розрахунків трудомісткості експлуатації. Об'єм гальванокоагулятора повинен дорівнювати об’єму муловідділювача внаслідок отого, що у часток скрапу необхідно мати достатню для розчинення заліза поверхню. Оскільки для побутових стічних вод вміст домішок, що підлягають обробці в воді, яка пройшла аеротенки на повну біологічну очистку, більш-менш стабільний, то розміри гальванокоагулятора також спромагаються бути зафіксовані. Однак при стабільній глибині гальванокоагуляторів розміри їх по довжині і ширині можуть бути різноманітними. Забезпечення біореакторів, працюючих з іммобілізованим на волокнуватій, полімерній насадці гідробіонтами, новою системою кріплення її і фіксації в просторі зумовлено досвідом експлуатації діючих біореакторів із йоржевою насадкою. Першими внаслідок корозії металу виходять з ладу каркаси для кріплення йоржів. Заміна металевих каркасів канатами із пластмасовими розпірками дозволяє збільшити термін експлуатації насадки до рівня довговічності бетонних конструкцій, т. і. до 25 років (замість 5 років для металоконструкцій). Схеми взаємного розміщення денітрифікаторів і нітрифікаторів, ерліфти рециркуляції стоків і системи барботерів аерації і регенерації встановлені експериментально при оптимізації ефективності і економічності процесу глибокого доочищення стічних вод. Виготовлено дослідницький зразок установки, який пройшов іспит на Макіївських очисних спорудах, де показав позитивні результати. 5 32765 Фіг. 1 Фіг. 2 6 32765 Фіг. 3 Фіг. 4 7 32765 Фіг. 5 8 32765 Фіг. 6 9 Фіг. 7 32765 10 32765 Фіг. 8 Фіг. 9 11 32765 Фіг. 10 Фіг. 11 12 32765 Фіг. 12 Фіг. 13 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку _30.07_______ 2001 р. Формат 60х84 1/8. Обсяг _0,33_____ обл.-вид. арк. Тираж 50 прим. Зам._1484 ______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 13
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for biochemical purification of waste water
Автори англійськоюKulikov Mykola Ivanovych, Chernyshev Valentyn Mykolaiovych, Zatolokin Mykola Yevhenych, Kulikova Olena Mykolaivna, Derev'ianko Mykhailo Serhiiovych, Shylin Kostiantyn Andriiovych
Назва патенту російськоюУстановка для биохимической очистки сточных вод
Автори російськоюКуликов Николай Иванович, Чернышев Валентин Николаевич, Затолокин Николай Евгеньевич, Куликова Елена Николаевна, Деревянко Михаил Сергеевич, Шилин Константин Андреевич
МПК / Мітки
МПК: B01D 36/00
Мітки: стічних, очищення, біохімічного, установка, вод
