Компресор термосорбційний

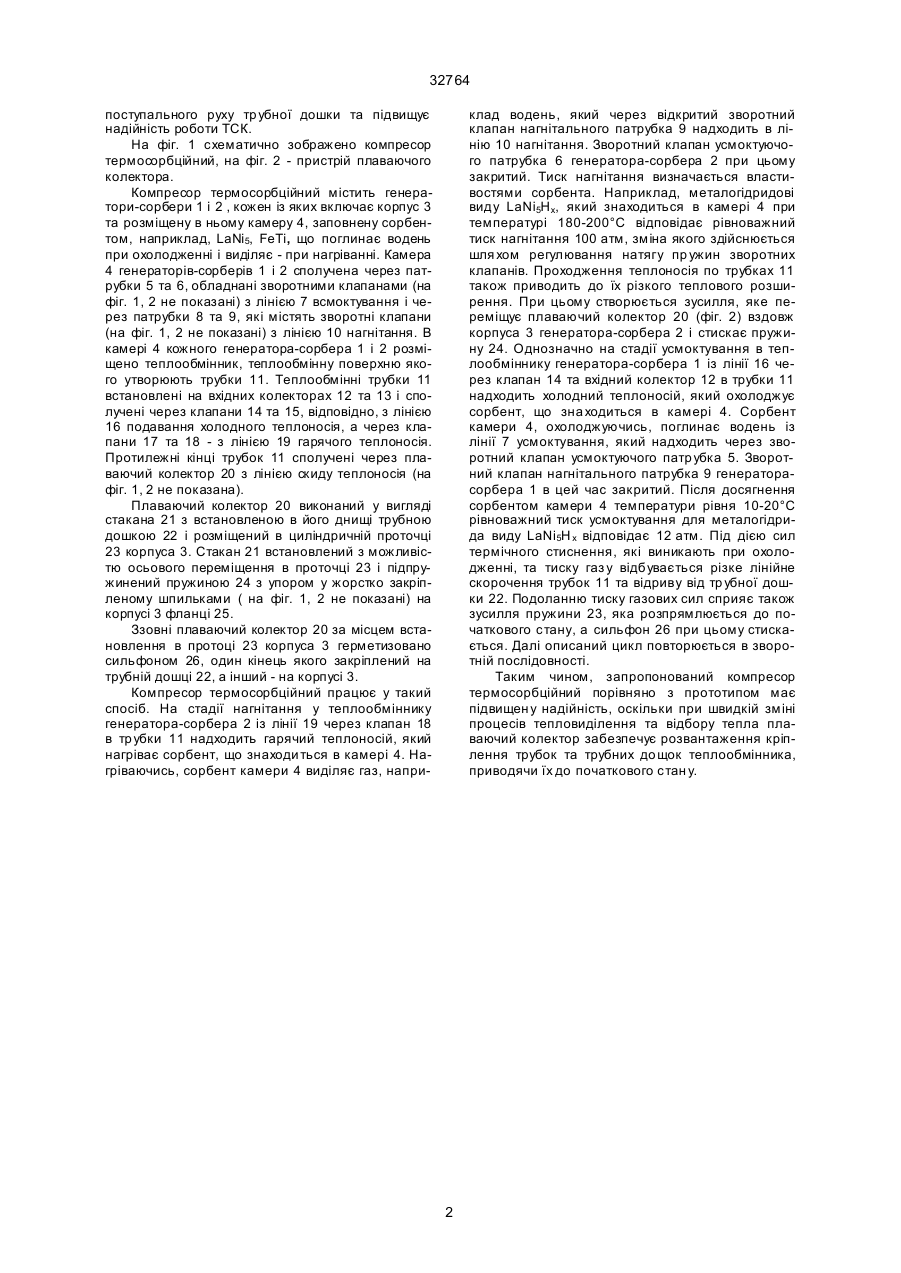

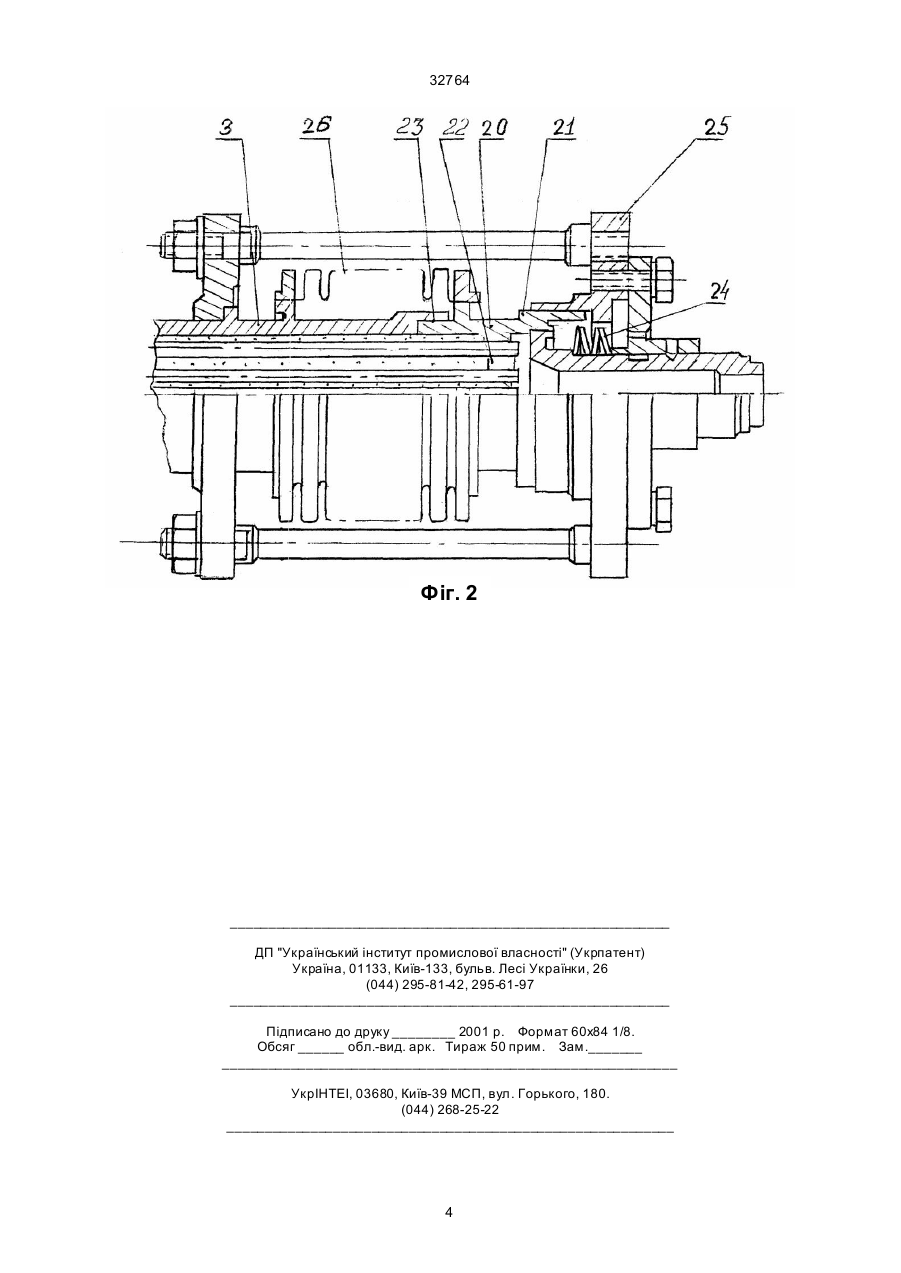

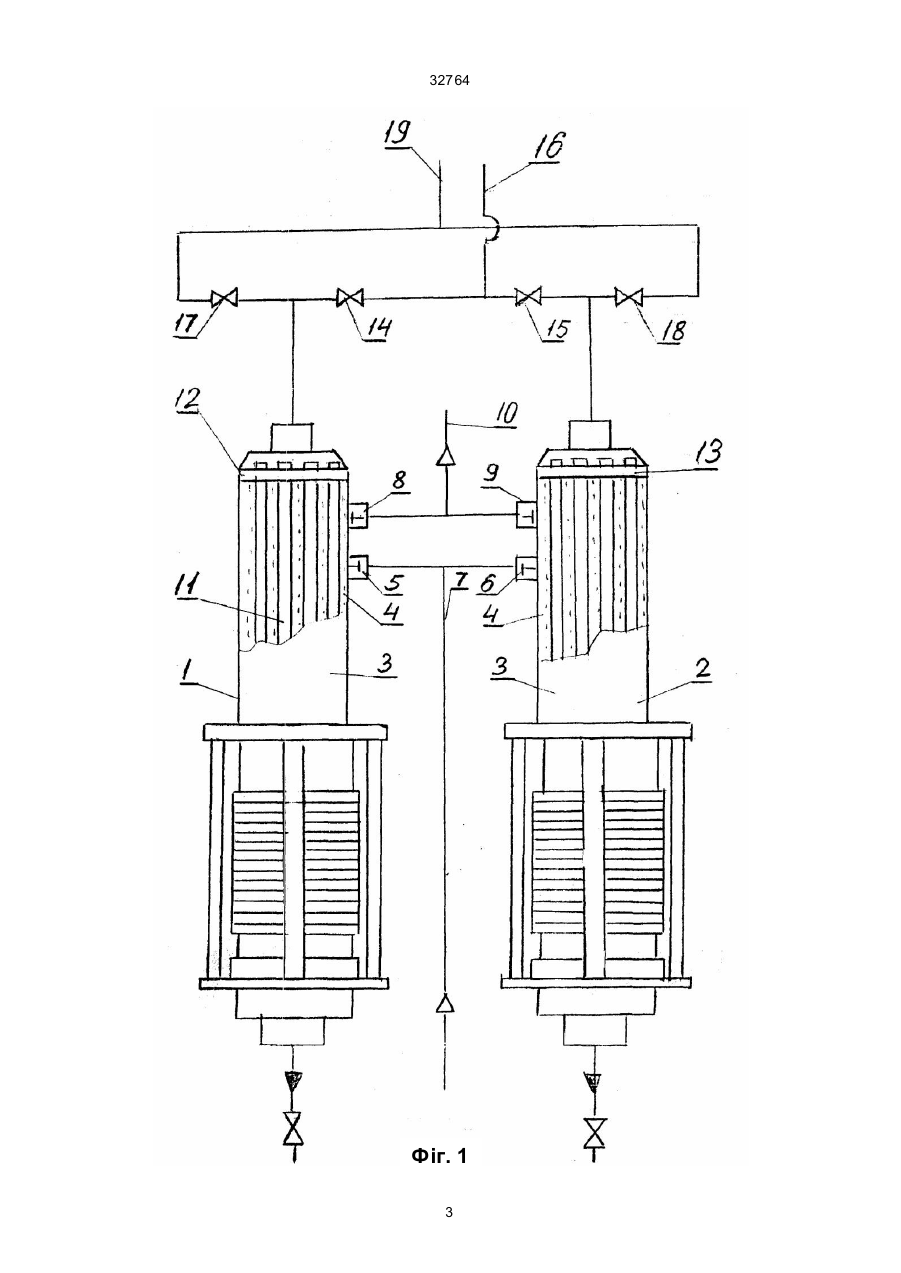

Компресор термосорбційний, який містить генератори-сорбери, що включають корпус, запов 32764 поступального руху тр убної дошки та підвищує надійність роботи ТСК. На фіг. 1 схематично зображено компресор термосорбційний, на фіг. 2 - пристрій плаваючого колектора. Компресор термосорбційний містить генератори-сорбери 1 і 2 , кожен із яких включає корпус 3 та розміщену в ньому камеру 4, заповнену сорбентом, наприклад, LaNi5, FeTi, що поглинає водень при охолодженні і виділяє - при нагріванні. Камерa 4 генераторів-сорберів 1 і 2 сполучена через патрубки 5 та 6, обладнані зворотними клапанами (на фіг. 1, 2 не показані) з лінією 7 всмоктування і через патрубки 8 та 9, які містять зворотні клапани (на фіг. 1, 2 не показані) з лінією 10 нагнітання. В камері 4 кожного генератора-сорбера 1 і 2 розміщено теплообмінник, теплообмінну поверхню якого утворюють трубки 11. Теплообмінні трубки 11 встановлені на вхідних колекторах 12 та 13 і сполучені через клапани 14 та 15, відповідно, з лінією 16 подавання холодного теплоносія, а через клапани 17 та 18 - з лінією 19 гарячого теплоносія. Протилежні кінці трубок 11 сполучені через плаваючий колектор 20 з лінією скиду теплоносія (на фіг. 1, 2 не показана). Плаваючий колектор 20 виконаний у вигляді стакана 21 з встановленою в його днищі трубною дошкою 22 і розміщений в циліндричній проточці 23 корпуса 3. Стакан 21 встановлений з можливістю осьового переміщення в проточці 23 і підпружинений пружиною 24 з упором у жорстко закріпленому шпильками ( на фіг. 1, 2 не показані) на корпусі 3 фланці 25. Ззовні плаваючий колектор 20 за місцем встановлення в протоці 23 корпуса 3 герметизовано сильфоном 26, один кінець якого закріплений на трубній дошці 22, а інший - на корпусі 3. Компресор термосорбційний працює у такий спосіб. На стадії нагнітання у теплообміннику генератора-сорбера 2 із лінії 19 через клапан 18 в тр убки 11 надходить гарячий теплоносій, який нагріває сорбент, що знаходи ться в камері 4. Нагріваючись, сорбент камери 4 виділяє газ, напри клад водень, який через відкритий зворотний клапан нагнітального патрубка 9 надходить в лінію 10 нагнітання. Зворотний клапан усмоктуючого патрубка 6 генератора-сорбера 2 при цьому закритий. Тиск нагнітання визначається властивостями сорбента. Наприклад, металогідридові виду LaNi5Hx, який знаходиться в камері 4 при температурі 180-200°С відповідає рівноважний тиск нагнітання 100 атм, зміна якого здійснюється шля хом регулювання натягу пр ужин зворотних клапанів. Проходження теплоносія по трубках 11 також приводить до їх різкого теплового розширення. При цьому створюється зусилля, яке переміщує плаваючий колектор 20 (фіг. 2) вздовж корпуса 3 генератора-сорбера 2 і стискає пружину 24. Однозначно на стадії усмоктування в теплообміннику генератора-сорбера 1 із лінії 16 через клапан 14 та вхідний колектор 12 в трубки 11 надходить холодний теплоносій, який охолоджує сорбент, що зна ходиться в камері 4. Сорбент камери 4, охолоджуючись, поглинає водень із лінії 7 усмоктування, який надходить через зворотний клапан усмоктуючого патр убка 5. Зворотний клапан нагнітального патрубка 9 генераторасорбера 1 в цей час закритий. Після досягнення сорбентом камери 4 температури рівня 10-20°С рівноважний тиск усмоктування для металогідрида виду LaNi5H х відповідає 12 атм. Під дією сил термічного стиснення, які виникають при охолодженні, та тиску газ у відбувається різке лінійне скорочення трубок 11 та відриву від тр убної дошки 22. Подоланню тиску газових сил сприяє також зусилля пружини 23, яка розпрямлюється до початкового стану, а сильфон 26 при цьому стискається. Далі описаний цикл повторюється в зворотній послідовності. Таким чином, запропонований компресор термосорбційний порівняно з прототипом має підвищен у надійність, оскільки при швидкій зміні процесів тепловиділення та відбору тепла плаваючий колектор забезпечує розвантаження кріплення трубок та трубних до щок теплообмінника, приводячи їх до початкового стан у. 2 32764 Фіг. 1 3 32764 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
