Вентиль, зокрема вентиль-термостат для опалювальних пристроїв

1. Вентиль, зокрема вентиль-термостат для опалювальних пристроїв з корпусом, сідлом вентиля, запірним елементом, який приводиться у дію за допомогою керованого ззовні штифта, і з з'єднувальним вузлом, який має першу форму, придатну для закріплення регулювальної насадки, який відрізняється тим, що з'єднувальний вузол включає щонайменше один з'єднувальний елемент (22, 48, 95, 119, 158, 163, 172, 183, 206, 247), здатний до переміщення відносно корпусу (10, 40, 80, 110, 150, 170, 200, 240), і переміщення цього щонайменше одного з'єднувального елемента забезпечує прийняття другої форми, придатної для закріплення регулювальної насадки другого типу.

2. Вентиль за п. 1, який відрізняється тим, що обидві форми мають опорну поверхню (20, 46, 97, 122, 162, 182, 221, 245), причому відстань (А) від опорної поверхні у першому положенні до вільного кінця штифта (18, 53, 91, 116, 156, 178, 208, 249) більша за відстань (В) від опорної поверхні у другому положенні до вільного кінця штифта.

3. Вентиль за п. 1 або п. 2, який відрізняється тим, що кожній з обох форм опорної поверхні (20, 46, 97, 122, 162, 182, 208, 249) відповідають такі області затискання, що при першій формі використання конусної поверхні (19, 56, 96, 121, 161, 181, 220, 253) забезпечує менший зовнішній діаметр, а при другій формі використання зовнішньої різьби (24, 45, 101, 123, 165, 184, 220, 244) забезпечує більший зовнішній діаметр.

4. Вентиль за будь-яким з пп. 1-3, який відрізняється тим, що зовнішній з'єднувальний елемент (22, 183, 243), який у обох формах утримує діючу опорну поверхню (20, 182, 245), виведений на зовнішньому боці корпусу (10, 170, 240).

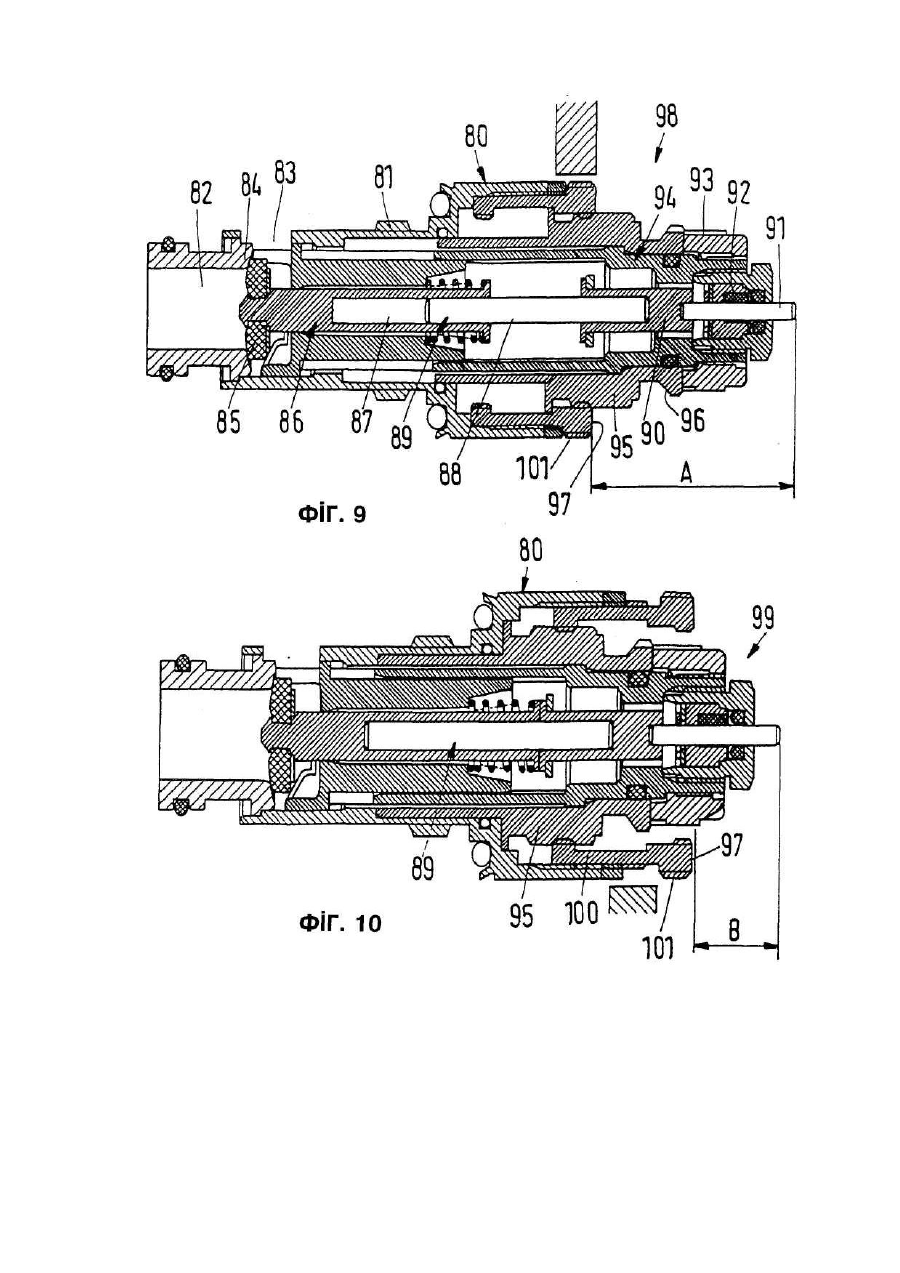

5. Вентиль за будь-яким з пп. 1-3, який відрізняється тим, що зовнішній з'єднувальний елемент (100, 163), який у обох формах утримує діючу опорну поверхню (97, 162), виведений на внутрішньому боці стінки корпусу збільшеного діаметра.

6. Вентиль за будь-яким з пп. 3-5, який відрізняється тим, що зовнішній з'єднувальний елемент (22, 100, 163) у області затискання другої форми має також зовнішню різьбу (24, 101, 165, 244).

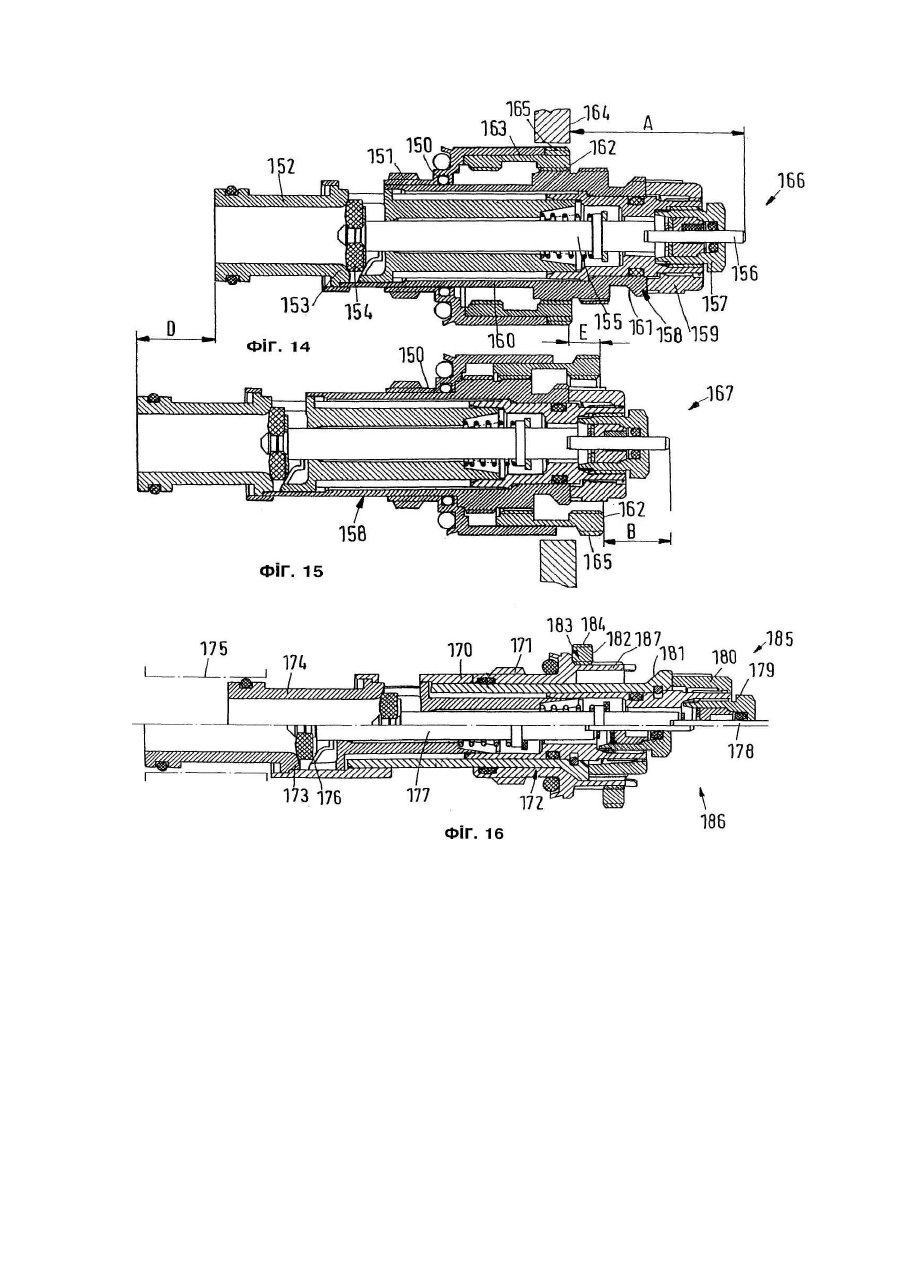

7. Вентиль за будь-яким з пп. 1-6, який відрізняється тим, що з'єднаний з ущільненням (92, 157, 179, 207, 248) внутрішній з'єднувальний елемент (95, 158, 172, 206, 247) виведений на внутрішньому боці корпусу (80, 150, 170, 200, 240).

8. Вентиль за п. 7, який відрізняється тим, що внутрішній з'єднувальний елемент (48, 95, 158, 172, 206, 247) у області затискання першої форми має конусну поверхню (56, 96, 161, 181, 220, 253).

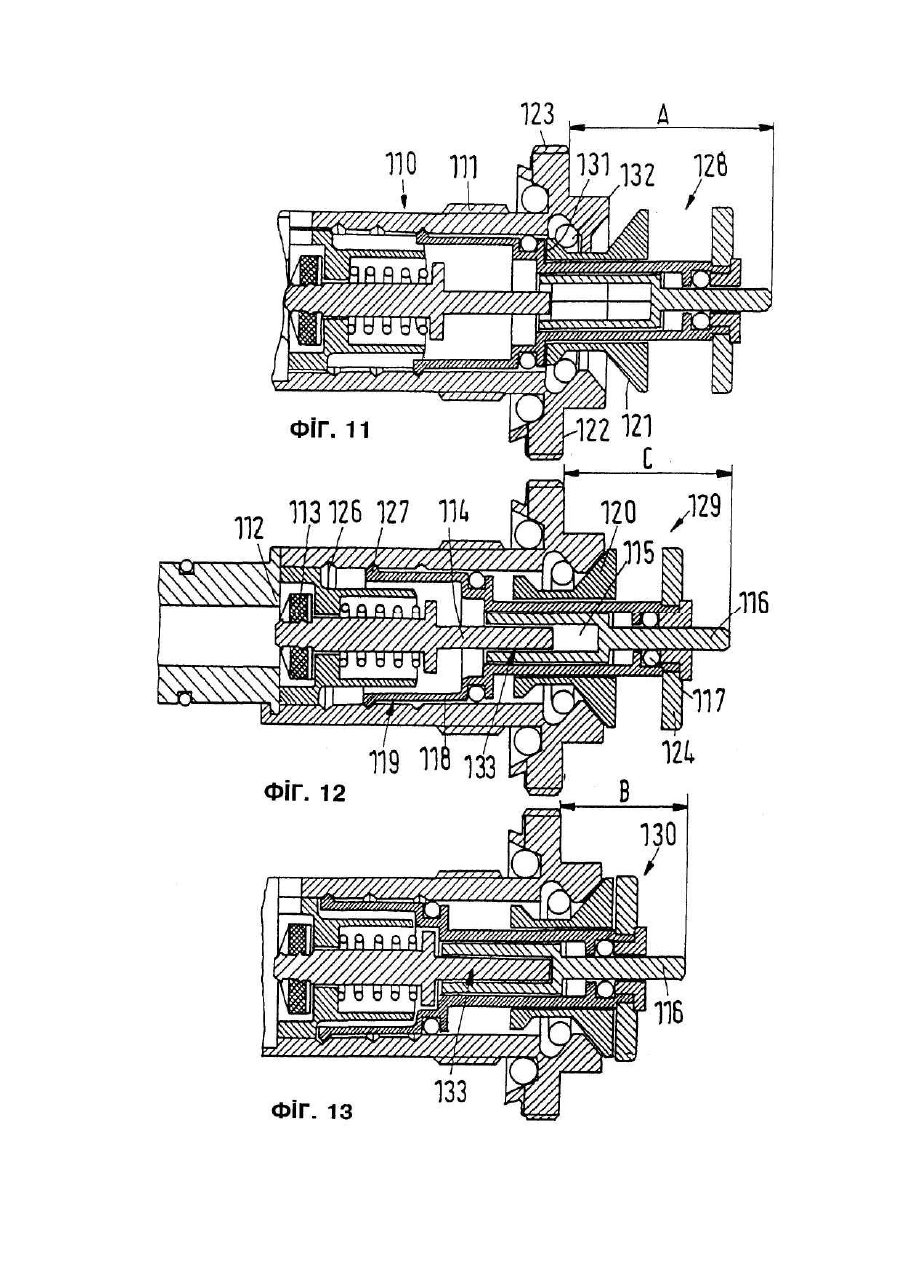

9. Вентиль за п. 7 або п. 8, який відрізняється тим, що штифт (91) з'єднаний з запірним елементом (85, 113) компенсаційним з'єднанням (89, 133).

10. Вентиль за будь-яким з пп. 3-9, який відрізняється тим, що конусна поверхня (19) виконана на корпусі (10) на фіксованій відстані до ущільнення (17), а зовнішній з'єднувальний елемент (21), який має зовнішню різьбу (24) і спільну для обох форм опорну поверхню (20), утворює єдиний здатний до переміщення з'єднувальний елемент.

11. Вентиль за будь-яким з пп. 3-9, який відрізняється тим, що на корпусі (40) виконано зовнішню різьбу (45) і спільну для обох форм опорну поверхню (46), а внутрішній з'єднувальний елемент (48), який несе конусну поверхню (56) на фіксованій відстані до ущільнення (52), утворює єдиний здатний до переміщення з'єднувальний елемент.

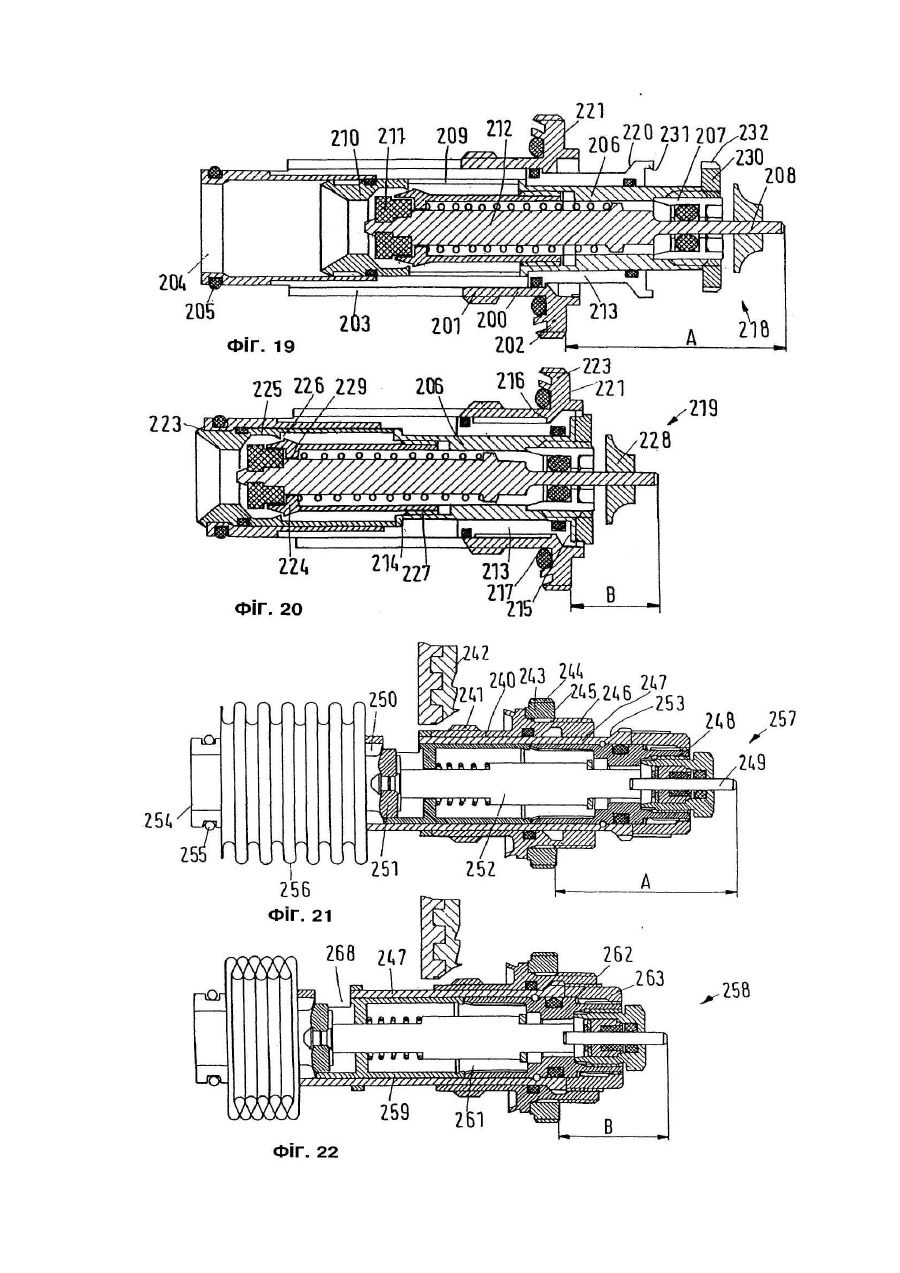

12. Вентиль за будь-яким з пп. 1-11, який відрізняється тим, що шлях переміщення щонайменше одного з'єднувального елемента (206) обмежений упорами (216, 217).

13. Вентиль за будь-яким з пп. 1-12, який відрізняється тим, що щонайменше один здатний до переміщення з'єднувальний елемент (48, 119) займає таке положення, що з'єднувальний вузол набирає третьої форми для закріплення регулювальної насадки третього типу.

14. Вентиль за пп. 12 та 13, який відрізняється тим, що щонайменше один з'єднувальний елемент (48, 119) зафіксований у проміжному положенні на шляху переміщення.

15. Вентиль за будь-яким з пп. 1-14, який відрізняється тим, що запірний елемент дозволяє перетворення щонайменше одного з'єднувального елемента (22) одної форми у іншу, але запобігає зворотному перетворенню.

16. Вентиль за будь-яким з пп. 1-15, який відрізняється тим, що корпус має профіль для запобігання обертанню регулювальної насадки, придатний для використання з регулювальною насадкою як першого, так і другого типів.

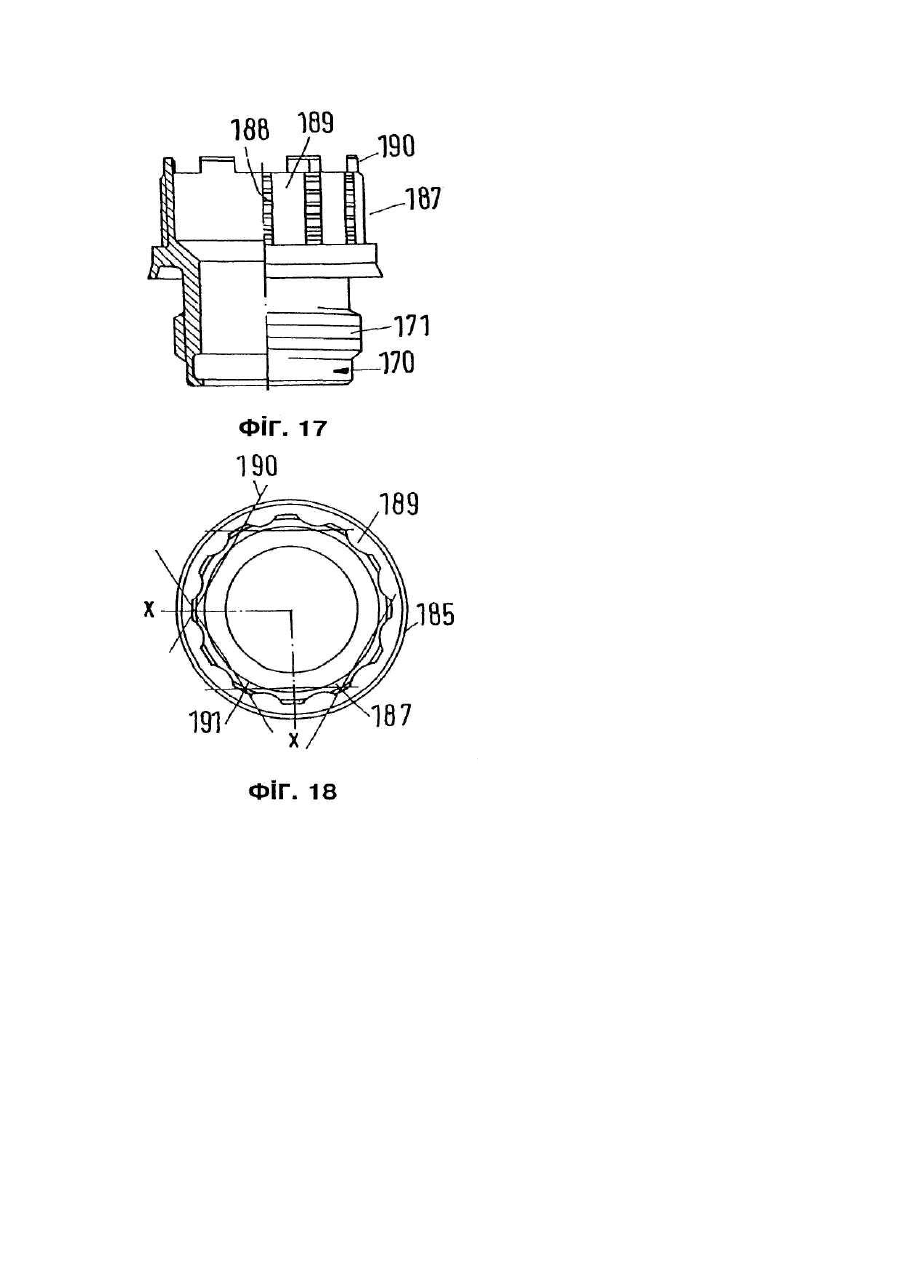

17. Вентиль за п. 16, який відрізняється тим, що профіль, що запобігає обертанню, є комбінацією зовнішнього шестигранника (190) і кількох паралельних осі заглиблень (189).
