Вентиль, зокрема для підігрівника
Формула / Реферат
1. Вентиль, зокрема для підігрівника, який має корпус з вхідним з'єднанням і вихідним з'єднанням, а на шляху потоку між цими з'єднаннями встановлений запірний вузол з вентильним елементом і сідловим вузлом, який відрізняється тим, що сідло має виходи (17, 29, 7а, 7b), до одного з яких приєднане вхідне з'єднання, а до другого - вихідне з'єднання, причому вентильний елемент (6) і сідловий вузол можуть переміщуватись один відносно одного таким чином, що вентильний елемент (6) за вибором взаємодіє з одним або другим виходом (17, 29, 7а, 7b) сідла вентиля.
2. Вентиль за п. 1, який відрізняється тим, що вентильний елемент (6) встановлений у корпусі (26) вентильного елемента, а сідловий вузол має сполучений вузол (10), причому щонайменше одна з обох частин, а саме корпус (26) вентильного елемента і сполучений вузол (10), встановлена у корпусі (3, 25) з можливістю повертання.
3. Вентиль за п. 2, який відрізняється тим, що частина (10, 26), яка може повертатись, щільно ізольована від корпусу (2, 25) кільцевим ущільненням (15, 16).
4. Вентиль за п. 3, який відрізняється тим, що частина (10, 26), яка може повертатись, утримується у корпусі (2) пружним кільцем (20).
5. Вентиль за будь-яким з пп. 2-4, який відрізняється тим, що частина (10, 26), яка може повертатись, встановлюється у обидва її функціональні положення з фіксацією у корпусі (2, 25).

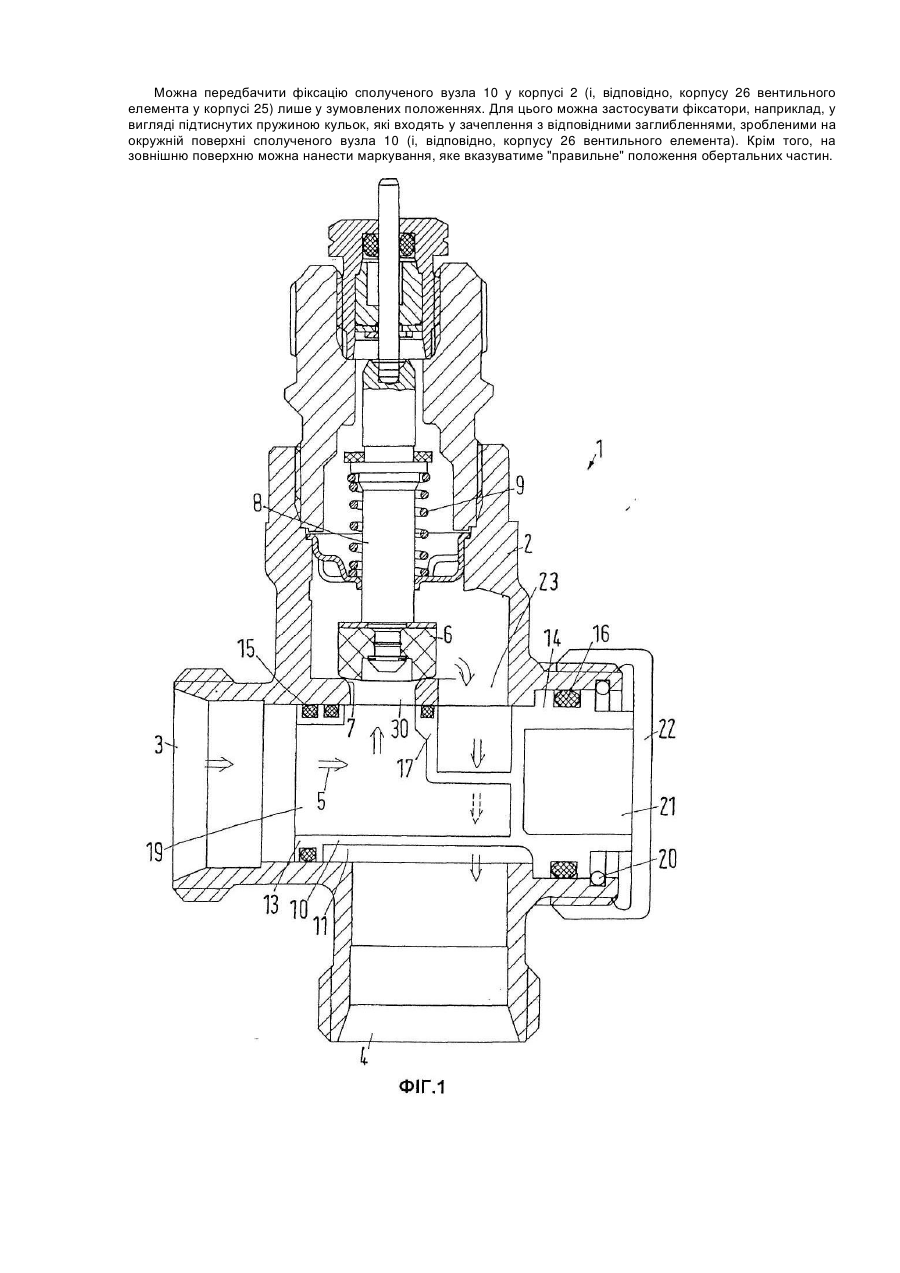

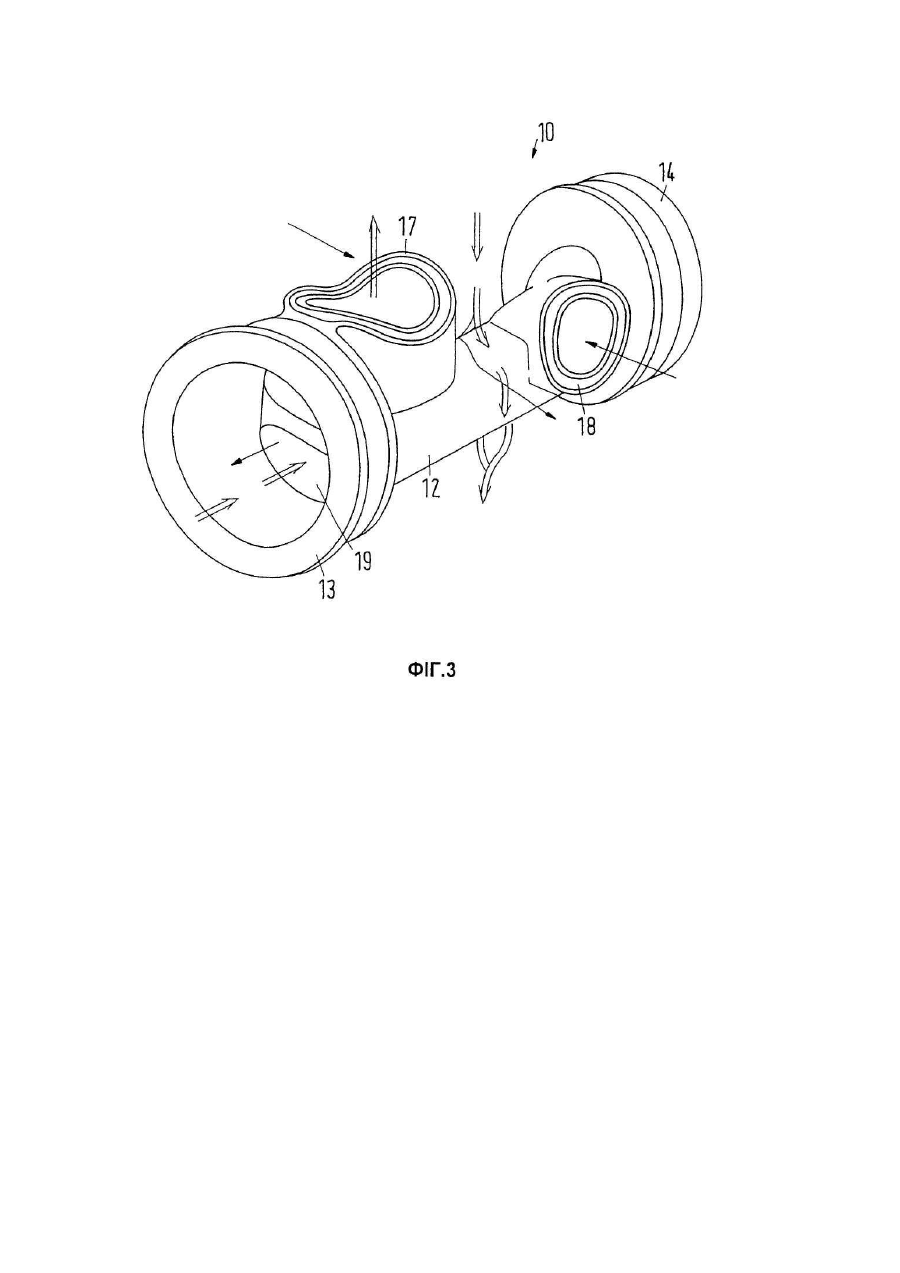

6. Вентиль за будь-яким з пп. 2-5, який відрізняється тим, що сполучений вузол (10) виконаний у вигляді трубки (12) з двома бічними патрубками (17, 18), зміщеними один відносно одного у осьовому і кутовому напрямках, і, залежно від поворотного положення трубки, або один з патрубків (17) покриває отвір (30) сідла вентиля, або другий патрубок (18) покриває вихідний отвір (23) корпусу, причому інший патрубок (17, 18) залишається з'єднаним з корпусом (2).
7. Вентиль за п. 6, який відрізняється тим, що сполучений вузол (10) має плоску ручку (21) для передачі обертального моменту ззовні.
8. Вентиль за п. 7, який відрізняється тим, що плоску ручку (21) для передачі обертального моменту покриває знімний ковпак (22).

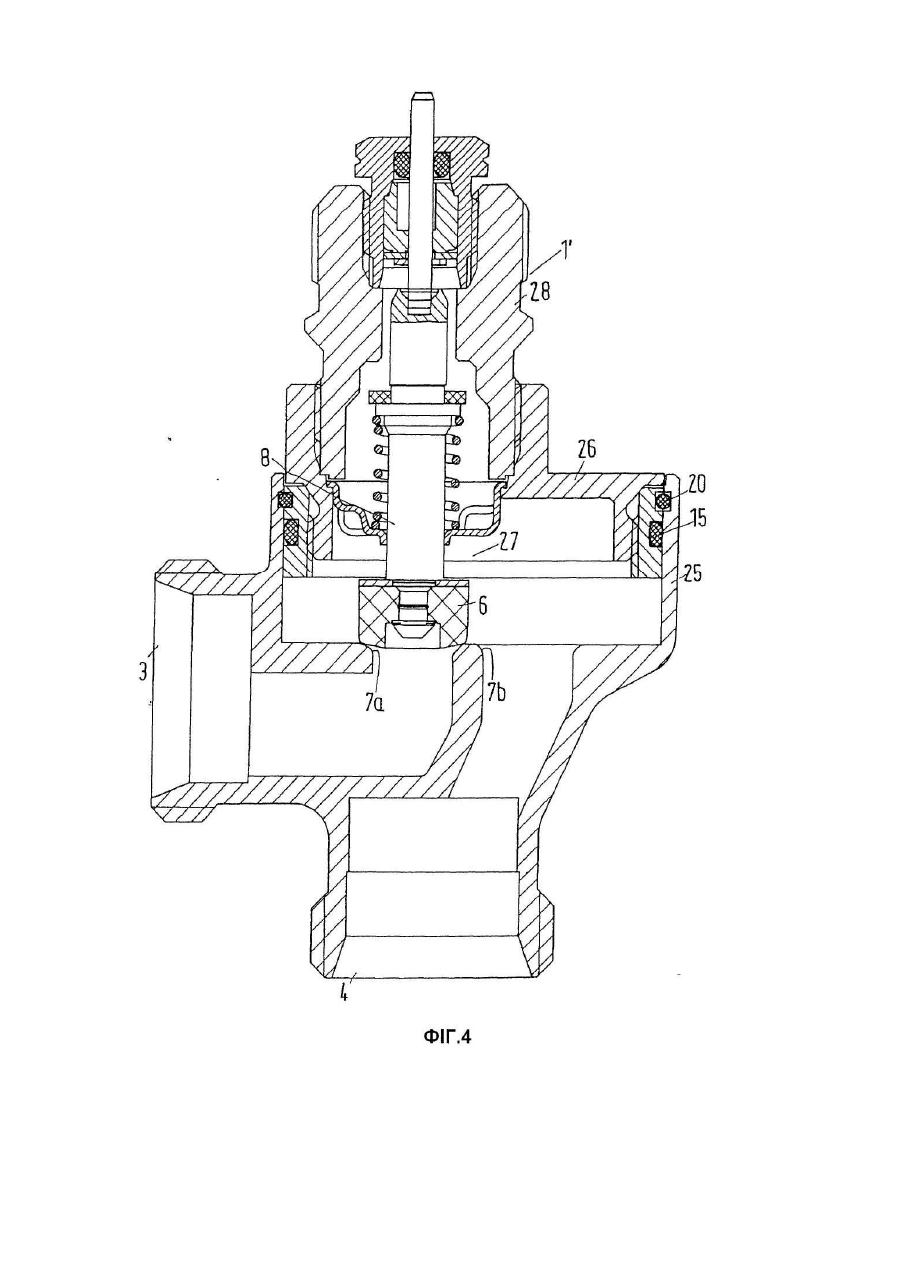

9. Вентиль за будь-яким з пп. 2-5, який відрізняється тим, що вентильний елемент (6) встановлений у корпусі (26) вентильного елемента ексцентрично, а сідловий вузол має два сідла (7а, 7b) вентиля.
Додаткова інформація
Назва патенту англійськоюValve, in particular for heating system
Назва патенту російськоюВентиль, в частности для подогревателя
МПК / Мітки
МПК: F16K 11/02
Мітки: підігрівника, зокрема, вентиль
