Вентиль, зокрема для нагрівника

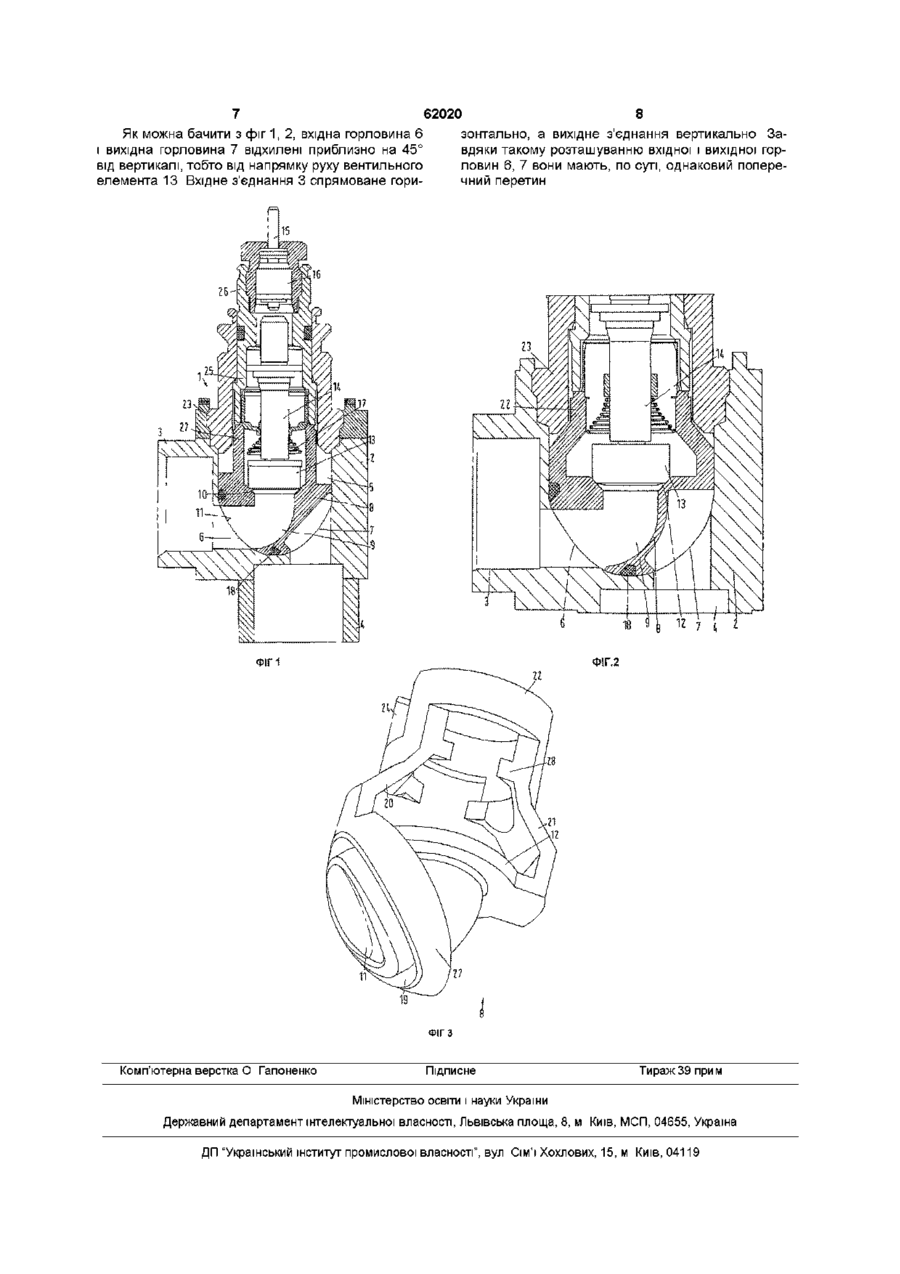

1 Вентиль, зокрема для нагрівника, з корпусом, який має вхідне з'єднання і вихідне з'єднання, а між вхідним з'єднанням і вихідним з'єднанням має запірний орган з вентильним елементом і сідлом вентиля, який відрізняється тим, що корпус (2) вентиля має внутрішню камеру (5), яка через вхідну горловину (6) з'єднана з вхідним з'єднанням (3) і через вихідну горловину (7) з'єднана з вихідним з'єднанням (4), а сідло (12) вентиля лежить на першому КІНЦІ (10) каналу (9) усередині корпусу (8) сідла, розташованого у внутрішній камері (5) і здатного через повертання переміщуватись між першим положенням, у якому другий кінець (11) каналу (9) покриває вхідну горловину (6), і другим положенням, у якому другий кінець (11) каналу (9) покриває вихідну горловину (7), причому між корпусом (2) вентиля і зовнішньою стінкою каналу (9) передбачено зазор 2 Вентиль за п 1, який відрізняється тим, що корпус (8) сідла може обертатись навколо осі, паралельної напрямку руху вентильного елемента (13) 3 Вентиль за п 1 або п 2, який відрізняється тим, що другий кінець (11) каналу (9) має оточуюче ущільнення (18) 4 Вентиль за пп 1-3, який відрізняється тим, що внутрішня камера (5) має розташування уздовж шляху переміщення другого кінця (11) каналу (9) і є обертально симетричною 5 Вентиль за п 4, який відрізняється тим, що щонайменше у тій частині, де знаходяться вхідна і вихідна горловини (6, 7), внутрішня камера має сферичну обмежуючу стінку 6 Вентиль за будь-яким з пп 1-5, який відрізняється тим, що перше і друге положення зміщені на 180° одне від одного 7 Вентиль за будь-яким з пп 1-6, який відрізняється тим, що вісь вхідної горловини (6) і вісь вихідної горловини (7) утворюють однакові кути з напрямком руху вентильного елемента (13) 8 Вентиль за п 7, який відрізняється тим, що кут становить 40-50° 9 Вентиль за пп 1-8, який відрізняється тим, що корпус (8) сідла має спрямовуюче кільце (22), встановлене у корпусі (2) вентиля або у зв'язаній з ним насадці (23) 10 Вентиль за п 9, який відрізняється тим, що спрямовуюче кільце (22) має ребро (24) для передачі обертального моменту 11 Вентиль за п 10, який відрізняється тим, що ребро (24) для передачі обертального моменту зв'язане з ЗОВНІШНІМ встановлювальним елементом (25) 12 Вентиль за будь-яким з пп 9-10, який відрізняється тим, що спрямовуюче кільце (22) зв'язане з сідлом (12) вентиля через опорні плечі (20, 21), які простягаються в обводовому напрямку щонайбільше настільки, скільки становить вільний обводовий проміжок між опорними плечами (20, 21) 13 Вентиль за п 12, який відрізняється тим, що опорне плече (20) проходить в обводовому напрямку в області другого кінця (11) каналу (9) 14 Вентиль за п 12 або п 13, який відрізняється тим, що опорні плечі встановлені з зміщенням на 180° одне від одного Винахід стосується вентиля, зокрема вентиля для нагрівача, з корпусом, вхідним з'єднанням і вихідним з'єднанням, причому на шляху потоку між цими з'єднаннями встановлений запірний пристрій з вентильним елементом і сідлом вентиля Вентиль, подібний такому вентилю для нагрівача, описано у WO 99/22282 У таких вентилях напрямок потоку звичайно визначений і показаний стрілкою на ЗОВНІШНІЙ поверхні корпусу Напрямок потоку беруть до уваги, щоб запобігти появі перешкод, які можуть створювати небажаний помітний шум У нормальних випадках вхідне з'єднання встановлюють на боці сідла вентильного вузла, а вихідне - на боці вен О о о (О 62020 кінець каналу повертається туди, звідки надходить вода Важливо, що корпус сідла можна повертати навколо осі, яка проходить паралельно напрямку руху вентиля Завдяки цьому корпус не тільки залишається нерухомим у внутрішній камері, але й зберігає напрямок відносно вентильного елемента Тому стає також непотрібною корекція вентильного елемента при ЗМІНІ положення корпусу сідла Є також перевагою те, що другий кінець каналу має оточуюче ущільнення Цим забезпечується надійна ІЗОЛЯЦІЯ води, що надходить, від витікаючої води Встановлення такого ущільнення потребує незначних витрат порівняно з витратами, необхідними для точної підгонки корпусів вентиля і сідла Дуже важливо, що внутрішня камера має розташування уздовж шляху переміщення другого кінця каналу і є обертально симетричною Отже, другий кінець каналу, бажано, завжди залишається на однаковій відстані, утримуючись з упором на СТІНЦІ внутрішньої камери Зокрема, при застосуванні ущільнення цим надійно забезпечується його нерухомість, а також спрощується переміщення Небезпека неправильного встановлення венкорпусу сідла тилів підігрівачів може виникнути не лише внаслідок недостатньої кваліфікації персоналу, але й Важливо, що щонайменше у тій частині, де тоді, коли старі корпуси або вузли встановлені з знаходяться вхідна і вихідна горловини, внутрішня недостатньою точністю і для входу гарячої води камера має сферичну обмежуючу стінку і, отже, використане вихідне з'єднання утворює частину кулеподібної верхньої поверхні Це дозволяє досить просто досягти надійного ущіВ основу винаходу покладено задачу створенльнення ня вентиля, який може працювати незалежно від напрямку проходження потоку Важливо також, що перше і друге положення зміщені на 180° одне від одного Це відповідає Цю задачу вирішено тим, що у вентилі зазназвичайній конструкції вентиля підігрівача, у якій ченого типу передбачено внутрішню камеру, з'єдвхідне і вихідне з'єднання лежать одне навпроти нану через вхідну горловину з вхідним з'єднанням і одного Цим також спрощується встановлення через вихідну горловину з вихідним з'єднанням, корпусу сідла під бажаним кутом, оскільки поверпричому сідло вентиля лежить на першому КІНЦІ тання на 180° незалежно від напрямку повертання каналу усередині корпусу сідла, розташованого у забезпечує однаковий результат при встановленні внутрішній камері і здатного через повертання у бажане положення переміщуватись між першим положенням, у якому другий кінець каналу покриває вхідну горловину, і Важливим є те, що осі вхідної і вихідної горлодругим положенням, у якому другий кінець каналу вин утворюють однакові кути з напрямком руху покриває вихідну горловину, а між корпусом венвентильного елемента Цим забезпечується можтиля і зовнішньою стінкою каналу передбачено ливість незалежно від напрямку повертання досягзазор ти завжди щільного утримання другого кінця каналу на СТІНЦІ внутрішньої камери у області горлоКорпус сідла утворює у корпусі вентиля вузол, вин який завжди знаходиться у такому положенні, що напрямок потоку через вентиль є "правильним" При цьому бажано, щоб цей кут становив 40Коли вентиль встановлюють таким чином, що вода 50° Це дає ту перевагу, що коли вхідне з'єднання надходить через вхідне з'єднання, корпусу сідла знаходиться збоку корпусу вентиля, а вихідне надають такого положення, що вода від вхідного з'єднання - у його нижній частині, то кут приблизно з'єднання може входити у канал Оскільки канал 45° забезпечує однаковий перетин потоку у обох входить у сідло вентиля, потік буде надходити на горловинах Зрозуміло, що ІНШІ форми корпусу вентильний елемент з боку сідла Коли вентильвимагають іншого кута ний елемент піднімається з сідла, вода далі проКорпус сідла має спрямовуюче кільце, встаноходить у камеру, розташовану між корпусом венвлене у корпусі вентиля або у пов'язаній з ним тиля і корпусом сідла У цьому випадку вихідна насадці Завдяки наявності цього кільця корпус горловина відкрита і вода виходить через вихідне сідла, який у області другого кінця каналу прилягає з'єднання У випадку іншого встановлення вентиля одним боком до корпусу вентиля, завжди зберігає вода надходить через вихідне з'єднання і тоді корправильний напрямок, і тому вентильний елемент пус сідла повертають у друге положення, у якому надійно взаємодіє з сідлом вода через вихідне з'єднання і вихідну горловину Важливо, що на спрямовуючому КІЛЬЦІ передвходить у канал і знову-таки надходить на вентибачено ребро для передачі обертального моменльний елемент з боку сідла Сідло вентиля залиту Оскільки ПО її окружності спрямовуюче кільце шається у внутрішній камері нерухомим, а другий має практично рівномірну підтримку, передача тильного елемента Коли вентильний елемент переміщується до сідла, відбувається поступове дроселювання водного потоку Таке "коректне" функціонування звичайно не створює проблем Трапляються випадки, коли вентиль встановлено неправильно, тобто ЛІНІЯ живлення системи опалення приєднана до вихідного з'єднання Тоді вода проходить над вентильним елементом через сідло клапану і потім до вхідного з'єднання При закритті вентиля вентильний елемент переміщується до сідла Коли зазор між вентильним елементом і сідлом вентиля стає меншим за певне значення, відбувається ударне закриття вентильним елементом, яке викликає раптове зростання тиску у вихідному з'єднанні Таке зростання тиску породжує гідравлічний удар, який не тільки є джерелом небажаних шумів, але й може викликати пошкодження трубопроводів Такий гідравлічний удар може також створювати ЗОВНІШНІЙ імпульс, наприклад, через ІНШІ вентилі, які раптово закриваються або відкриваються, через помпи, які починають працювати або зупиняються, та ш Такі явища, ще не повністю з'ясовані, мають важливе значення при неправильній установці вентиля 62020 19, що проходить по окружності другого кінця 11 моменту на це кільце створює найкращу можлиЯк можна бачити на фіг 3, сідло 12 вентиля вість рівномірно повертати корпус сідла, уникаючи пов'язане двома опорними плечами 20, 21 з спряоднобічних навантажень мовуючим кільцем 22, встановленим у насадці 23 Це ребро для передачі обертального моменту (фіг 1, 2), вгвинченій у корпус 2 вентиля Між пов'язане з ЗОВНІШНІМ встановлювальним елеменспрямовуючим кільцем 22 і насадкою 23 передбатом і тому може не висуватись назовні Такий чений невеликий зазор, звичайно менший за зовстановлювальний елемент застосовують у багабражений, який забезпечує можливість повертати тьох вентилях, наприклад, для встановлення закорпус 8 вентиля у насадці 23, і, отже, у корпусі вдання для величини потоку вентиля, без зміни положення корпусу 8 вентиля у Перевагою є те, що спрямовуюче кільце пов'якорпусі 2 вентиля зане з сідлом вентиля через опорні плечі, які простягаються у навкільному напрямку щонайбільше Одне з опорних плеч 20 (якщо дивитись у настільки, скільки становить вільний окружний окружному напрямку) спирається на сідло 12 венпроміжок між опорними плечами Цим забезпечутиля у МІСЦІ виходу другого кінця 11 каналу 9 Друється те, що вода, яка у належній КІЛЬКОСТІ прохоге опорне плече зміщене на 180° дить через проміжок між вентильним елементом і Спрямовуюче кільце 22 має ребро 24 для песідлом вентиля, надходить не з покритої другим редачі обертального моменту, утворене, наприкінцем каналу горловини, а з внутрішньої камери клад, прорізами Крім того, спрямовуюче кільце 22 Корпус сідла сам по собі не створює перешкоди може мати ребро, подібне ребру 24, але зміщене потоку на 180° У кожному випадку ребро 24 для передачі обертального моменту знаходиться поблизу опорВажливо, що опорне плече проходить у навкіних плеч 20, 21 Таким розташуванням елементів льному напрямку в області другого кінця каналу забезпечується те, що спрямовуюче кільце і його Тут вода, що надходить, діє з значною силою, а привідний механізм зчіплюються одне з одним з опорне плече створює необхідний опір і тому друутриманням зумовленого кута або повертального гий кінець каналу утримується з упором на СТІНЦІ положення одне відносно одного внутрішньої камери Обидва опорні плеча встановлені під кутом Протяжність опорних плеч 20, 21 по окружнос180° одне до одного Це дає дві переваги Поті щонайбільше дорівнює, але, як правило, є значперше, цим створюється достатнє підпирання корно меншою довжини окружного проміжку між опопусу сідла у корпусі вентиля на тому боці, до якого рними ними Отже, корпус 8 сідла має значний надходить вода По-друге, два плеча з ВІДПОВІДНО отвір і практично не створює опору проходженню великим проміжком між ними створюють відносно потоку води (або іншої рідини) незначний опір для протікання води через венДля встановлення корпусу 8 сідла у належне тиль положення у корпусі 2 вентиля у насадці 23 слугує виведений назовні встановлювальний елемент 25, Далі наведено опис прикладів бажаних втілень який має виведену з насадки 23 ручку 26 Цю ручз посиланнями не креслення, у яких ку можна ухопити рукою або ВІДПОВІДНИМ інструфіг 1 - схематичний вигляд поперечного перементом і, повертаючи її на 180°, перевести корпус тину вентиля нагрівача, 8 сідла у корпусі 2 вентиля з зображеного на фіг 1 фіг 2 - збільшений виріз, положення, коли другий кінець 11 каналу 9 покрифіг 3 - аксонометричне зображення корпусу ває вхідну горловину 6, у положення, коли другий вентиля кінець 11 покриває вихідну горловину 7 На фіг 1 зображено вентиль 1 нагрівача з корпусом 2 вентиля, який має вхідне з'єднання 3 і Форма внутрішньої камери 5 відповідає верхвихідне з'єднання 4 Терміни "вхідне з'єднання" і ній кулеподібній поверхні, тобто поверхні сферич"вихідне з'єднання" обрані довільно, щоб підкресної форми При цьому вона має бути обертально лити наявність двох з'єднань Як буде розглянуто симетричною, завдяки чому корпус 8 сідла незадалі, не є обов'язковим, щоб вода (або інша рідилежно від його кутового положення відносно корна) надходила через вхідне з'єднання 3 і виходила пусу 2 вентиля більш точно встановлює ущільнючерез вихідне з'єднання 4 ючу поверхню 27, що оточує другий кінець каналу 9, з упором на стінку внутрішньої порожнини 5 Корпус 2 вентиля має внутрішню камеру 5, Крім того, сферична форма дає змогу забезпечити з'єднану з вхідним з'єднанням 3 вхідною горловинадійне ущільнення між корпусом 8 сідла і корпуною 6 і з вихідним з'єднанням 4 вихідною горловисом 2 вентиля, яке додатково поліпшується кільною 7 цем 18 Оскільки у будь-якому повертальному поУ внутрішній камері 5 знаходиться корпус 8 сіложенні корпусу 8 сідла у корпусі 2 вентиля зберідла, у якому проходить канал 9, що має перший гається збільшений проміжок між цими обома часкінець 10 і другий кінець 11 Перший кінець 10 катинами, цим усувається небезпека виходу кільця налу 9 утворює сідло 12 вентиля (фіг 2), яке взає18 з його канавки 19 По суті, на практиці можна модіє з вентильним елементом 13, на який можна застосувати будь-яку обертально симетричну фодіяти через шток 14 у звичайний спосіб, що не порму требує подальших пояснень На шток 14 вентиля можна діяти через штифт 15, який проходить чеНа опорних плечах може бути додатково встарез стопорну втулку 16 Схематично показана новлена пружина 27 для спрямовування вентильпружина 17 відтискає вентильний елемент 13 від ного елемента 13 Цим забезпечується точне сідла 12 вентиля спрямовування вентильного елемента 8 на сідло 12 вентиля незалежно від кутового положення Другий кінець 11 каналу 9 охоплений кільцем, корпусу 8 сідла у корпусі 2 вентиля для якого у корпусі 8 сідла передбачено канавку 7 62020 Як можна бачити з фіг 1, 2, вхідна горловина 6 і вихідна горловина 7 відхилені приблизно на 45° від вертикалі, тобто від напрямку руху вентильного елемента 13 Вхідне з'єднання 3 спрямоване гори ФІГ Комп'ютерна верстка О Гапоненко 8 зонтально, а вихідне з'єднання вертикально Завдяки такому розташуванню вхідної і вихідної горловин 6, 7 вони мають, по суті, однаковий поперечний перетин з Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
