Спосіб точного крою васенкової

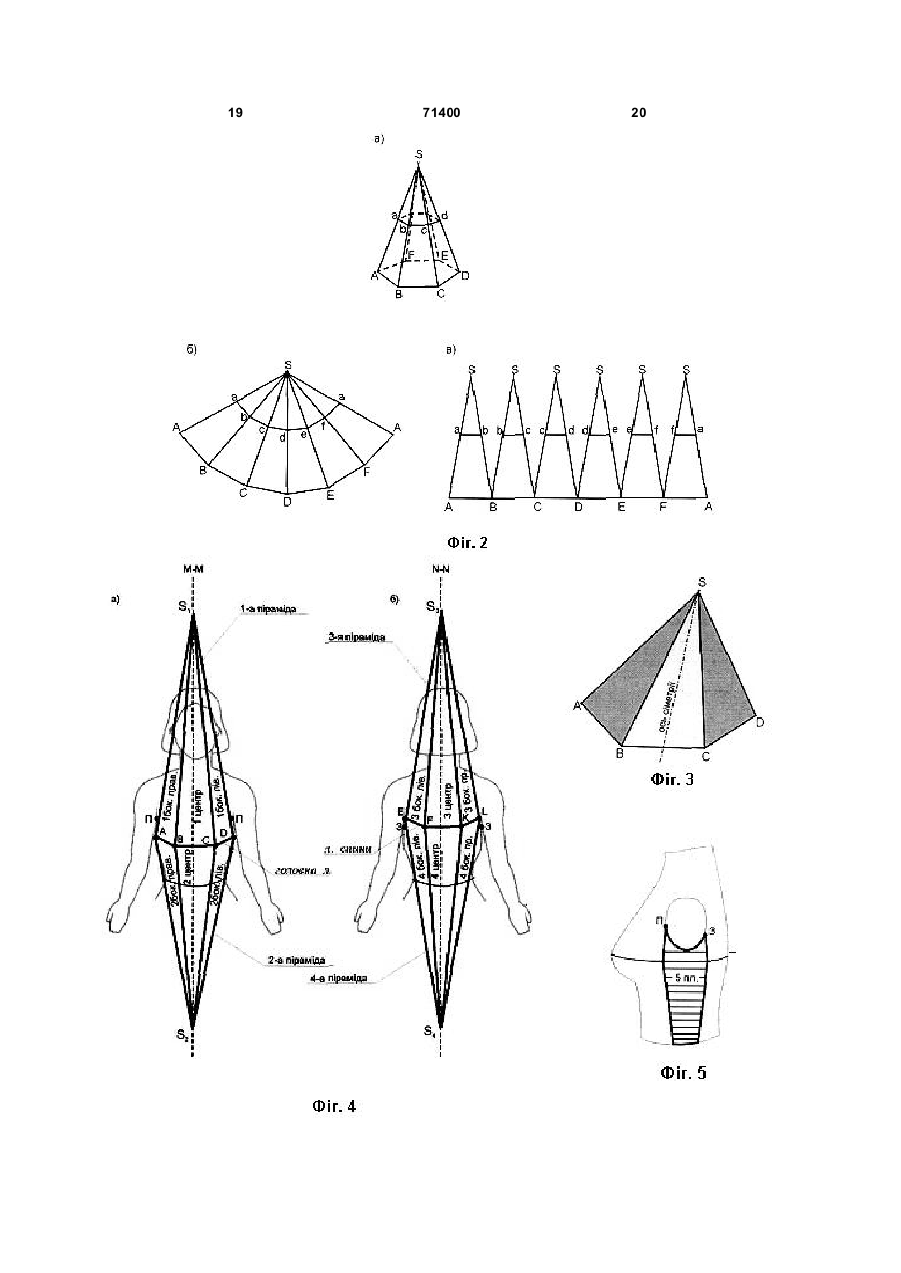

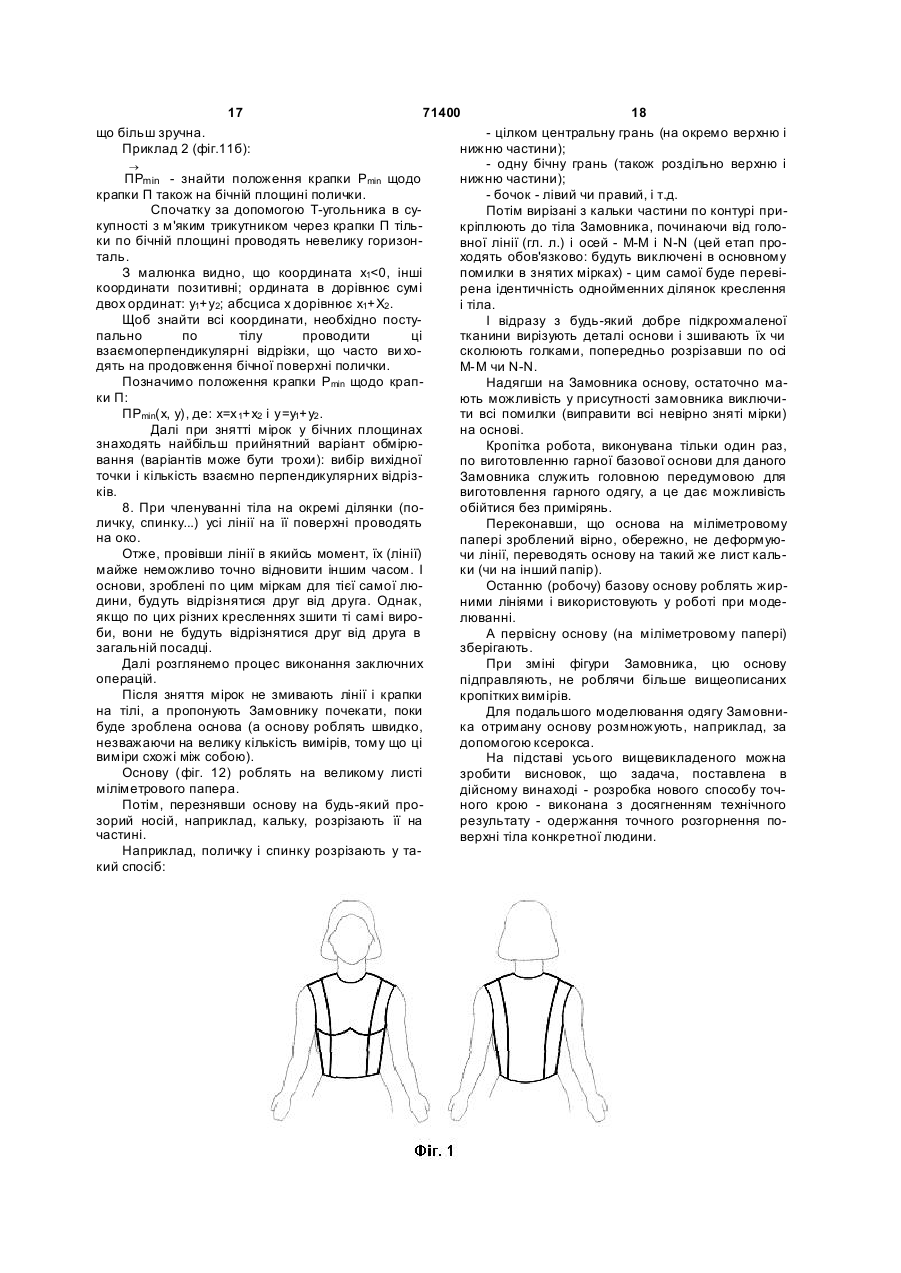

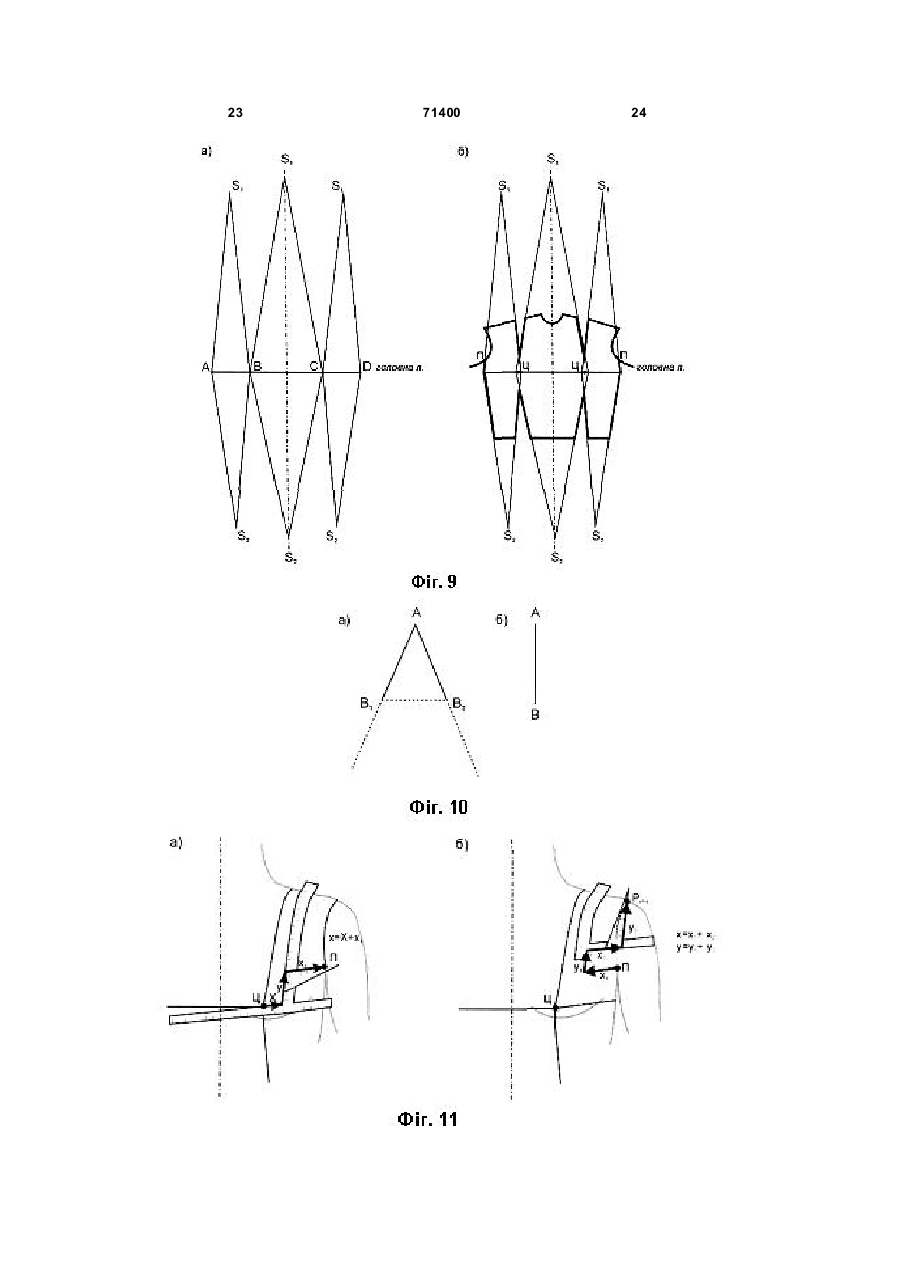

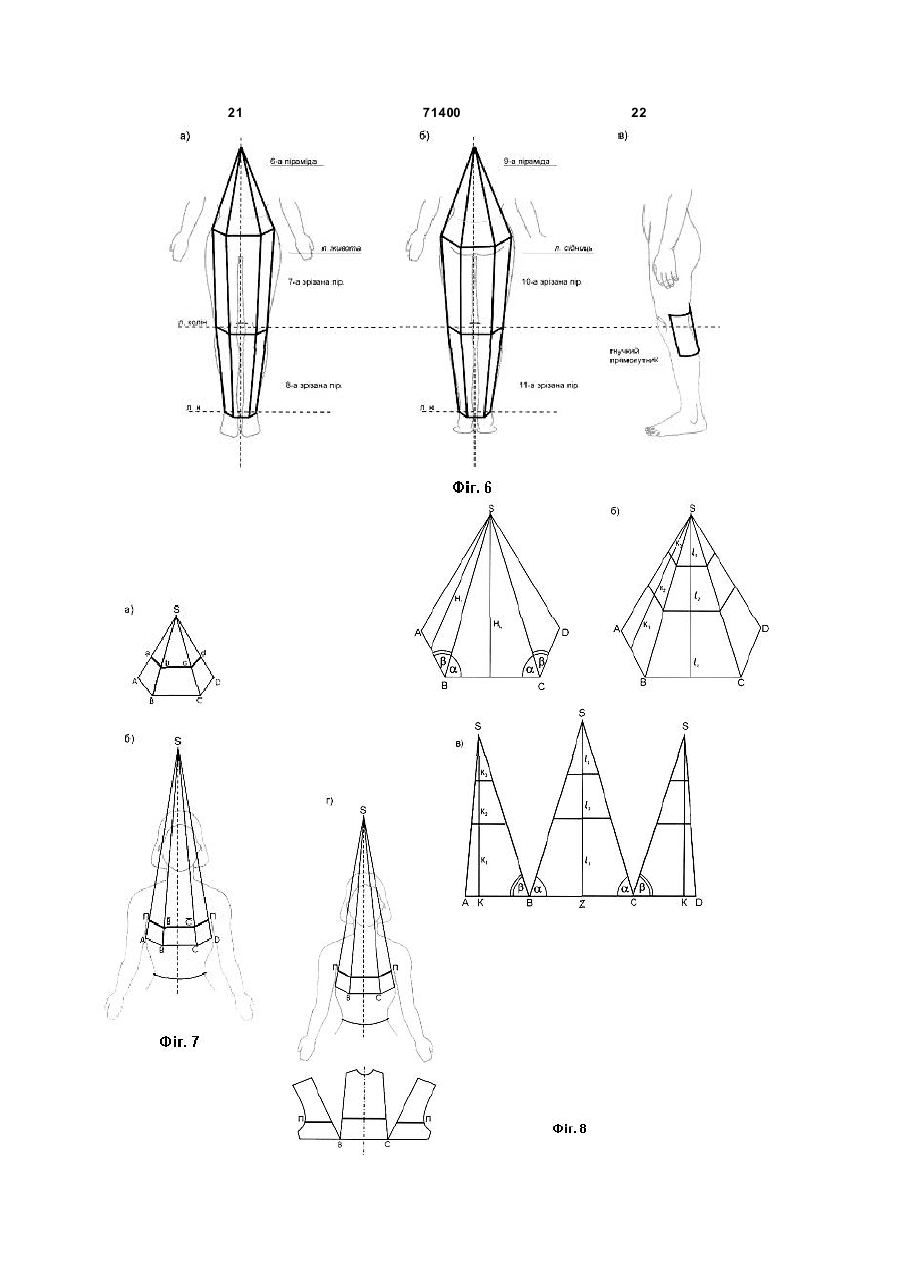

1. Спосіб точного крою, який відрізняється тим, що для побудови точної розгортки поверхні тіла людини опукло-вгнуту овальну поверхню її тіла умовно представляють у вигляді сукупності поверхонь декількох тригранних пірамід, при цьому на поверхню тіла людини наносять характерні точки Ц, Я, П, 3 і основні лінії - швів і виточок, а також наносять допоміжні лінії - горизонталі і вертикалі, обміряють фігуру і будують розгортку поверхні тіла - первинне креслення, причому лінія талії поділяє поверхню всього тіла на верхню (плечову) і нижню (поясну) поверхні, далі за допомогою основних ліній на всій поверхні тіла людини виділяють деталі викрійок, потім від допоміжних взаємно перпендикулярних прямих - горизонталей і вертикалей - окремо обмірюють кожну виділену деталь викрійок і переносять ці лінії на креслення для побудови контурів деталей розгортки всієї поверхні тіла, потім виконують заключні операції. 2. Спосіб точного крою за п.1, який відрізняється тим, що характерні точки Ц, Я, П, З є базовими при обмірюванні і побудові розгорток, при цьому для побудови розгорток плечової поверхні використовують точки Ц - центри грудей, для побудови розгорток поясної поверхні використовують точки Я центри сідниць, а для побудови розгорток поверхні руки використовують точки П і З - вершини пахових к утів. 3. Спосіб точного крою за пп.1 і 2, який відрізняє ться тим, що лінії виточок проводять зверху вниз через найбільш виступаючі точки Ц, З, Я, Ж. 4. Спосіб точного крою за п.1, який відрізняється тим, що лінію талії проводять горизонтально тільки на задніх центральних площинах. 5. Спосіб точного крою за п.1, який відрізняється тим, що дві допоміжні горизонтальні лінії проводять так: по плечовій поверхні - головну лінію проводять через центри грудей (точки Ц), а по поясній поверхні - лінію сідниць проводять через центри сідниць (точки Я). 2 (19) 1 3 71400 4 людини, при цьому наприкінці виконують остаточ18. Спосіб точного крою за пп.1 і 14, який відрізну обробку креслення основи. няється тим, що при виконанні примірянь розріза15. Спосіб точного крою за пп.1 і 14, який відрізні укрупнені деталі з підкрохмаленої тканини зшиняється тим, що в процесі обробки первинного вають чи сколюють голками і приміряють цю креслення основи копіюють креслення основи на основу на тіло людини, при цьому деталі викрійок прозорий носій, розрізають копії креслення основи повинні з'єднуватися в стик легко і без напруги. на окремі деталі, що додатково розрізають по го19. Спосіб точного крою за пп.1 і 14, який ловній лінії і лінії сідниць, прикріплюють окремі відрізняє ться тим, що при остаточній обробці деталі копії креслення основи по контурі до тіла креслення основи його акуратно переводять на людини строго від головної лінії і лінії сідниць. новий носій, без ушкодження позначених на основі 16. Спосіб точного крою за пп.1 і 14, який відрізліній, далі на новому носії чітко обрисовують усі няється тим, що при внесенні в первинне креслінії і розмножують новий носій для подальшого лення основи корективів уточнюють і правлять моделювання, а отриману первісну основу окремі деталі і лінії, дублюють підправлену основу зберігають в архіві. і розрізають дубль на окремі укрупнені деталі, що 20. Спосіб точного крою за п.1, який не розрізані по головній лінії і лінії сідниць. відрізняє ться тим, що точну розгортку (основу) 17. Спосіб точного крою за пп.1 і 14, який відріздля фігури людини роблять один раз у житті, поняється тим, що при виготовленні викрійок їхні чинаючи з 14-16-літнього віку, а при зміні фігури укрупнені деталі викроюють з будь-якої підкрохмалюдини первісну основу коректують. леної тканини і розрізають по одній із двох вертикальних осей М-М чи N-N. Винахід відноситься до області швейного виробництва, а також до моделювання і дизайну одягу, а саме, до техніки побудови шаблонів, використовуваних для викроювання індивідуального одягу. Відомий «Спосіб побудови шаблона жіночих плечових виробів» (A.c. СРСР №766571, МПК-3 А41H3/06, А41D3/02, БВ-36 -1980p.). Недоліком відомого способу є велика працемісткість при побудові шаблонів при невисокій їхній точності. Відомий «Спосіб побудови шаблона чоловічого верхнього плечового виробу» (A.c. СРСР №612678, МПК-2 А41H3/00, А41H3/06, БВ-24 1978p.). Недоліком відомого способу є неможливість побудови точного шаблону через помилковий вибір реперних крапок і прив'язки виміру до лінії талії, щире положення якої, як затверджують самі автори, визначити дуже важко. Відомий «Спосіб одержання розгорнення поверхні манекена» (A.c. СРСР №925302, МПК-3 А41H3/00, А41H43/00, БВ-17 -1982p.). Відомий спосіб є досить складним, а одержувані при його використанні розгорнення неточні. До того ж цей спосіб не прийнятний для одержання індивідуальних розгорнень, що знімаються з тіла людини. Відомий «Спосіб «ЛЮБАК'С» побудови основи поясних і/чи плечових виробів з рукавами чи без рукавів» (Патент Російської Федерації №2044510, МПК-6 А41H3/00, бюл. №27, 1995р.). Відомий спосіб є дуже об'ємним, складним і малозрозумілої для середнього фахівця. Як затверджує сам автор «... спосіб не забезпечує точності побудови основи для фігури, що має відхилення від пропорційно складеної фігури», іншими словами, для людей з нестандартною фігурою (а таких людей більшість) цей спосіб просто неприйнятний. Автор відомого способу вводить три внутрішніх масштаби фігури для плечової і поясної поверхонь і модулі пропорційності, а потім без доказів маніпулює ними при побудові основи. При побудові основи автор її коректує в залежності від особливостей будови фігури, для чого проводить додаткові побудови. Автор постійно вводить проекції на вертикальні і горизонтальні площини, потім кілька разів контур основи коректується. У коректування додають навіть нахил плеча, величина живота, опуклість сідниць, повнота рук і інші показники індивідуальної будови тіла людини. Зрозуміло, що при такій кількості коректувань сильно спотворюється сама основа. Спосіб вимагає нескінченної кількості вимірів, записів, коректувань і примірянь, багато формул приводяться без доказів, велика кількість визначень автора потрібно просто приймати на віру, тому що вони ніяк не доводяться і нічим не перевіряються. Тому можна зробити висновок, що за допомогою відомого способу неможливо одержати точну основу для моделювання індивідуального одягу для конкретної людини. У проаналізованій автором патентної документації і спеціальній літературі по крої і шиттю одягу для масового й індивідуального пошиття не описаний навіть приблизний аналог способу точного крою, що заявляється автором у дійсному винаході. Задачею винаходу є розробка нового способу точного крою з досягненням технічного результату - одержання точного розгорнення поверхні тіла конкретної людини. Поставлена задача досягається тим, що в «Способі ВАСЕНКОВОЇ точного крою», якій характеризується тим, що для побудови точного розгорнення поверхні тіла людини, опукло-вгнуту овальну поверхню його тіла умовно представляють у вигляді сукупності поверхні декількох тригранних пірамід, при цьому на поверхню тіла людини наносять характерні крапки Ц, Я, П, З и основні лінії швів і витачек, а також наносять допоміжні лінії 5 71400 6 горизонталі і вертикалі, обмірять фігур у і будують нього корективів при уточненні і виправленні окрозгорнення поверхні тіла - первинне креслення, ремих деталей і ліній, виготовлення шаблону випричому лінія талії поділяє поверхню всього тіла крійки і виконання приміряння на тілі людини, при на верхню (плечову) і нижню (поясну) поверхні, цьому наприкінці виконують остаточну обробку далі за допомогою основних ліній на всій поверхні креслення основи; тіла людини виділяють деталі викрійок, потім з - у процесі обробки первинного креслення осдопомогою допоміжних взаємоперпендикулярних нови копіюють креслення основи на прозорий нопрямих - горизонталей і вертикалей - окремо обмісій, розрізають копії креслення основи на окремі рять кожну виділену деталь викрійок і переносять деталі, які додатково розрізають по головній лінії і ці лінії на креслення для побудови контурів деталінії сідниць, прикріплюють окремі деталі копії крелей розгорнення всієї поверхні тіла, потім виконуслення основи по контурі до тіла людини строго ють заключні операції. від головної лінії і лінії сідниць; Крім того, спосіб ВАСЕНКОВОЇ точного крою - при внесенні в первинне креслення основи характеризується наступними ознаками, що розкорективів уточнюють і правлять окремі деталі і вивають зазначені вище ознаки: лінії, дублюють підправлену основу і розрізають - характерні крапки Ц, Я, П, З є базовими при дубль на окремі укрупленные деталі, які не розріобмірюванні і побудові розгорнень, при цьому для зані по головній лінії і лінії сідниць; побудови розгорнення плечової поверхні викорис- при виготовленні викрійок, їхні укрупнені детовують крапки Ц - центри груд, для побудови розталі викроюють з будь-якої підкрохмаленої тканигорнення поясної поверхні використовують крапки ни і розрізають по одній із двох вертикальних осей Я - центри сідниць, а для побудови розгорнення М-М чи N-N; поверхні руки використовують крапки П и З - вер- при виконанні примірянь розрізані укрупнені шини пахвових кутів; деталі з підкрохмаленої тканини зшивають чи ско- лінії витачек проводять зверху вниз через люють голками і примірять цю основу на тіло люнайбільш виступаючі крапки Ц, З, Я, Ж; дини, при цьому деталі викрійок повинні з'єднува- лінію талії проводять горизонтально тільки на тися встик легко і без напруги; задніх центральних площинах; - при остаточної обробці креслення основи її - дві допоміжні горизонтальні лінії проводять у акуратно переводять на новий носій, без ушкодтакий спосіб: по плечовій поверхні - головну лінію ження позначених на основі ліній, далі на новому проводять через центри груд (крапки Ц), а по поносії чітко обрисовують усі лінії і розмножують ноясній поверхні - лінію сідниць - проводять через вий носій для подальшого моделювання, а отрицентри сідниць (крапки Я); ману первісну основу зберігають в архіві; - допоміжні горизонтальні лінії проводять за - точне розгорнення (основу) для фігури людопомогою спеціального пристосування, при цьодини роблять один раз у житті, починаючи з 14-16му з його допомогою визначають висоту цих ліній ти літнього віку, а при зміні фігури людини від підлоги; первісну основу коректують. - допоміжні вертикальні лінії являють собою Виконуючи усі ви щевказані в способі операції, дві осі М-М і N-N, що проводять у вертикальних можна побудувати точне розгорнення поверхні площинах по центрі попереду і позаду; тіла конкретної людини, на базі якої далі викону- на плечовій поверхні виміру полички, спинки і ють моделювання і пошивши будь-якого одягу для бочка ведуть від головної лінії, при цьому в ценнього. тральних площинах вертикалями є осі М-М і N-N, у Між суттєвими ознаками технічного рішення, бічних площинах вертикалями є ординати крапок що заявляється, і досягаемого з їхньою допомогою П, З, А, У, Рмin, Т, розташовані на лініях пройми і технічним результатом існує наступний причинноталії, а в площині бочка вертикаль проводять ченаслідковий зв'язок. рез крапку Т; Дійсно, досягнення зазначеного вище - на плечовій поверхні для обмірювання руки технічного результату - одержання точного розпроводять по ній від крапок П и З два горизонгорнення поверхні тіла конкретної людини - нетальних і протилежно спрямованих промені перможливо при відсутності кожного з суттєви х ознак пендикулярно середньої лінії R-R і від цих винаходу, зазначених у першому пункті формули взаємоперпендикулярних відрізків ведуть винаходу. обмірювання поверхні руки, а на кресленні основи Наприклад, якщо врахувати, що тіло людини руки додатково проводять головну лінію; являє собою замкнуте опуклий простір, а поверхня - на поясній поверхні виміру ведуть від лінії тіла розділена на деталі, що повинні укластися на сідниць, а як вертикалі використовують у ценцій поверхні теж замкнуто, те, якщо хоча б одна тральних площинах - осі М-М і N-N, а в бічних деталь побудована не вірно, то ця деталь спричиплощинах - ординати крапок Т; нить за собою перекручування розгорнення, побу- плечову і поясну поверхні додатково дованої для всієї поверхні тіла людини. «прив'язують» до вертикальних осей М-М і N-N; При цьому, якщо при обмірюванні не нанести - простір між деталями займають витачки; на поверхню тіла крапки і лінії, а зняти мірки тра- по ходу обмірювання переносять обмірювані диційно сантиметровою стрічкою, то неможливо відрізки і крапки на первинне креслення (основу) проконтролювати, яка деталь побудована невірно. для побудови контурів розгорнень деталей, що При цьому, якщо нанесені на тіло Замовника також будують від допоміжних ліній; крапки і лінії не є характерними для даного спосо- заключні операції включають обробку отрибу, а обрані довільно (за бажанням Замовника чи маного первинного креслення основи, внесення в через недосвідченість модельєра-закрійника), те 7 71400 8 розгорнення поверхні тіла Замовника, так називаЗамовника - «кожна людина - хазяїн своєї лінії не первинне креслення, не буде відповідати фігурі талії», при цьому тільки в центральній задній плоЗамовника і будь-який одяг, якій зшити по даному щині відрізок лінії талії буде завжди горизонтальрозгорненню, буде дискомфортним і погано вигляний, інша ж частина, в основному, не горизонтальдати на Замовнику. на. Крім того, при сточуванні деталей (допускаю2. Нанесення основних ліній (ліній швів і витачи, що вони вірно побудовані) можна одержати чек), якими верхня і нижня поверхні поділяються перекручування не тільки окремих деталей, але і на площині - на деталі викрійок. всього розгорнення, якщо не нанести допоміжні 3. Проведення декількох допоміжних (неослінії, від яких і треба сточувати деталі. новних) горизонтальних ліній навколо по тілу (за При цьому, якщо характерні крапки і лінії обдопомогою спеціального пристосування) і двох рані правильно, але обмер фігури Замовника виосей (перед і позаду) по центрі. конаний погано, неакуратно і неуважно, а при 4. Обмер кожної площини окремо (кожної деобмірюванні фігури не прийняті в увагу принципи, талі викрійки), що виділилися на поверхні тіла осзакладені в даному способі точного крою, те точне новними лініями, тобто побудова контурів деталей розгорнення поверхні тіла Замовника також одер(для полички, спинки, бочка і т.д.). жати неможливо. При цьому, виділені площини негайно А тому що первинне креслення будується «прив'язують» до допоміжних ліній. один раз у житті, то необхідно підготувати ЗамовУ результаті такого обмірювання будуть точно ника, підготуватись закрійнику (модельєру, кравпобудовані не тільки деталі викрійки, але і витачки, цю) - інакше погрішності при вимірі будуть що займають простір між деталями. настільки значними, що зведуть нанівець зусилля Допоміжні горизонтальні лінії, проведені напо побудові точного розгорнення, а коректування вколо по поверхні тіла, надалі будуть відігравати погано побудованого креслення не дасть абсовелику роль у моделюванні (виборі збільшень, лютної гарантії одержання точного розгорнення перевірці балансу виробу, усуненні помилок у конповерхні тіла Замовника. струкції крою). Дуже важливо, щоб побудова кожної деталі У способі, що заявляється, розроблений новий викрійок, виконуваних на поверхні тіла Замовника, напрямок крою тканин - новий підхід до зняття проводилося відповідно до нижчеописаних прамірок з поверхні тіла і побудові для нього кресленвил, точність і послідовність виконання яких є ганя викрійок (лекала), при цьому за допомогою прорантією одержання точного первинного креслення стих математичних викладень легко доводиться для кожного конкретного Замовника. його ефективність і точність. Заключні операції по обробці отриманого перСпосіб, що заявляється, дуже простий і досвинного креслення основи, внесення корективів у тупний для кожного, призначений тільки для цю основу, виготовлення викрійок і приміряння на індивідуального пошиття і є єдиним для людини з тілі Замовника дозволяють оперативно виправити будь-якою фігурою, будь-якого віку і будь-якої ставсі помилки і неточності, допущені при обмірюванти. Цей спосіб можна охарактеризувати девізом: ні і побудові викрійок, що також є характерним для «Кожному - своє персональне лекало». способу, що заявляється, тому що при цьому неПерсональне лекало (чи, іншими словами, має необхідності надалі в численних приміряннях і розгорнення тіла) виготовляються один раз у житті виправленнях уже майже готових виробів, немилюдини, починаючи з 14-16-ти літнього віку. нучи х при моделюванні і пошитті конкретних вироПо способі, що заявляється, після моделюбів для даного Замовника при будь-якому іншому вання можливе виготовлення одягу, що ідеально способі крою. сидить по фігурі людини. Побудоване точне розгорнення тіла людини Людська фігура - сама складна форма з всіх способом, що заявляється, має наступні переваги існуючих. перед відомими способами: На перший погляд форма людського тіла - дає можливість після моделювання виготоздається нам опукло-вгнутою овальною поверхвити будь-яку, саму складну річ; нею в просторі, крапки якого нібито не підлеглі - заощаджує час кравця, тому що не потрібні яким-небудь законам у своєму розташуванні. постійні обмірювання фігури Замовника при вигоСпосіб полягає в тому, щоб, представивши тітовленні різних речей, крім того, не потрібні приміло у вигляді деякої геометричної форми і застосуряння, тому що уточнення виробу можливо за довавши до неї закони математики, вимірити цю фопомогою спеціального пристосування; рму і побудувати її розгорнення. - заощаджуються гроші, тому що не буває Спосіб обмірювання цієї форми і побудова її зіпсованих речей. розгорнення, викладені в даному винаході, будуть Спосіб, що заявляється, коротко можна охаєдиними для будь-якої фігури (умовно - пропоррактеризувати таким чином - це крій тканин без ційної, сутулої, перегибистой), з будь-якою дисготових (стандартних) лекал, тобто побудова кожпропорцією тіла (збільшеним животом, наявністю ному персонального лекала. горба і т.п.), будь-якої стати (чоловіків, жінок), Головними операціями способу, щo заявбудь-якого віку (дорослих, підлітків, дітей, крім ляється, є: маленьких). 1. Визначення місцезнаходження лінії талії, Точно побудоване креслення по цьому способі якою поверхня всього тіла людини поділяється на з наступним моделюванням гарантує високу верхню (плечову) і нижню (поясну) поверхні. точність розкрою тканини, у результаті чого досяЛінія талії проводиться з урахуванням смаку гається гарна посадка виробу на фігурі. 9 71400 10 Обмер фігури об'ємний, але не важкий, тим шини П передніх пахвових кутів; більше, що виміру окремих етапів схожі між собою. на фіг.8а показана частина бічної поверхні неІ якщо якісно, без помилок, зняти мірки, то поправильної багатокутної піраміди SABC, що склабудова креслення, незважаючи на велику кількість дається з трьох граней; вимірів, буде зроблено набагато швидше, ніж коли на фіг.8б показана частина неправильної баїх менше, при цьому: гатокутної піраміди SABC, пересічена площинами, - таке обмірювання фігури необхідно зробити рівнобіжними підставі; тільки один раз; на фіг.8в показана побудова розгорнення час- у процесі шиття не потрібні виправлення в тини неправильної багатокутної піраміди SABC; конструкції креслення, що полегшує і скорочує на фіг.8г показане розгорнення для полички; процес шиття; на фіг.9а показане розгорнення двох суміжних - важлива і моральна сторона, адже відомо, пірамід із загальною підставою; скільки засмучень приносить погано зшита річ. на фіг.9б показане одержання розгорнення Фігура людини дуже складна, на ній немає поверхні тіла, наприклад, полички, що складається крапок і ліній. Щоб виготовити точну викрійку, з розгорнень двох суміжних пірамід, показаних на потрібно правильно зняти мірки. Але перш ніж фіг.9а; правильно зняти мірки з обліком всіх на фіг.10а показана побудова кута виточки на індивідуальних особливостей статури, необхідно основі; нанести на тілі крапки і лінії. на фіг.10б показана побудова відрізка виточки Основними операціями способу, що заявна поверхні тіла; ляється, є: на фіг.11а показане визначення координати 1) нанесення крапок і ліній на тілі; крапки на проймі щодо центра грудей; 2) обмірювання фігури; на фіг.11б показане визначення координати 3) побудова розгорнення поверхні фігури крапки на проймі щодо іншої крапки, також розтапервинного креслення. шованої на проймі; Спосіб точного крою, що заявляється, дозвона фіг.12 показана побудова основи. ляє представити тіло людини у вигляді визначеної Спочатку розглянемо теоретичні основи спогеометричної форми, вимірити цю форму і побудусобу, якій заявляється. вати її розгорнення. При цьому варто взяти до уваги, що на фіг.1-9 Спосіб, що заявляється, ілюструється кресфактично показане послідовне перетворення двох леннями. суміжних тригранних пірамід у поличку, і, крім того, На фіг.1 показане членування верхньої частипоказане моделювання поверхні тіла людини у ни тулуба; вигляді геометричного тіла - багатогранника, що на фіг.2а зображена n-кутна піраміда (повна й складає із сукупності повних і усічених тригранних зрізана на одному кресленні) - при n>3; пірамід і двох площин. на фіг.2б - те ж, розгорнення її бічної поверхні; Ту саму форму, у даному випадку - форму пона фіг.2в - те ж, причому розгорнення верхні тіла людини, можна розчленувати на різні розрізане по бічних ребрах і її грані повернені так, по числу і конфігурації частини. щоб сторони підстави лежали на одній прямій; Виходячи з анатомічної структури тіла людини, на фіг.3 показана частина бічної поверхні вибирають найменше число ліній членування (розпіраміди SABCD, що складає з трьох граней; гортання), але, у той же час, щоб їх було досить на фіг.4а показана поверхня полички над і під для відносно точної побудови розгорнення поголовною лінією, сполучена із шістьма гранями верхні тіла (на фіг.1 для приклада дане членувандвох суміжних пірамід; ня верхньої частини тулуба). на фіг.4б показана поверхня спини над і під Ці лінії називають основними чи конструктивголовною лінією, також сполучена із шістьма граними. Тут мова йде не про розгорнення одягу, а нями, але двох інших, чим показаних на фіг.4а, про побудову розгорнення поверхні тіла людини, суміжних пірамід; яку називають первинним кресленням чи основою. на фіг.5 показана поверхня тіла від нижньої Основа є базою для подальшого моделюванлінії пройми до лінії талії (тобто під руками); ня будь-яких виробів, тому її ще можна назвати на фіг.6а показана передня поверхня тіла, базовою основою. розташована під лінією талії, сполучена з гранями Крім основних ліній членування, проводять ще повних і зрізаних пірамід; допоміжні лінії, які допомагають визначити полона фіг.6б показана задня частина поверхні ження конструктивних ліній. тіла, розташована також під лінією талії, сполучеДо допоміжних ліній відносять горизонталі і на з гранями інших, чим показаних на фіг.6а, поввертикалі. них і зрізаних пірамід; До основних ліній відносяться лінії вытачек і на фіг.6в зображене готування обмірювання лінії контуру основи - див. фіг.1. окружності ноги в ікрі з допомогою широкого гнучРозглянемо n-кутну піраміду (повну й зрізану кого прямокутника; на одному кресленні) - при n>3 (фіг.2а) і побудуєна фіг.7а показана частина бічної поверхні мо розгорнення її бічної поверхні (фіг.2б). піраміди SABCD, пересіченою рівнобіжною плоРозрізають розгорнення по бічних ребрах і пощиною; вертають її грані так, щоб сторони підстави лежана фіг.7б - теж, що і на фіг.7а, причому поличли на однієї прямої (фіг.2в). ка над головною лінією сполучається з цією Таким чином, одержують розгорнення двох пірамідою, а січна площина проходить через вервидів для однієї і тієї ж n-кутної піраміди. 11 71400 12 Беруть для подальшого розгляду частина бічнижню частини: поличка - головною лінією, спинка ної поверхні піраміди SABCD (заштрихованої на - лінією спини. фіг.3), яка складається з трьох плоских граней: При цьому: центральної (SBC) і двох бічних (ASB і CSD). лінія спини - допоміжна горизонтальна лінія, Такі три грані надалі прийдеться часто розгляпроведена тільки по спинці через найбільш вистудати, тому підбирають їх так, щоб центральна паючі крапки лопаток - крапки 3; грань була рівнобедреним трикутником, а бічні ось N-N - допоміжна вертикальна лінія, провеграні - рівні між собою неправильні трикутники дена позаду по центрі. (трикутники з різними сторонами і кутами). Тепер треба з'ясувати, що являє собою поверІ одночасно центральну грань підбирають так, хню тіла від нижньої лінії пройми до лінії талії, тобщоб вона була більше бічною. Ось симетрії, прото під руками (фіг.5). ведена по центральній грані через крапку S і сереЦя поверхня являє собою плоску грань і неї дину підстави, є також віссю симетрії для цієї часпозначають як п'яту площину (5 лів. і 5 прав.), що тини бічної поверхні піраміди. разом з поличкою і спинкою утворять замкнутий Поверхня тулуба перед над головною лінією багатогранник. сполучають з тільки що розглянутими трьома граЦю п'яту площин у називають бочком. нями (фіг.4а): Верхня частина бочка, що знаходиться над го- головна лінія збігається зі сторонами ловною лінією, називається пахвовою западиною. підстави AB, ВС і СД; У бочка самими верхніми крапками будуть - ось М-М збігається з віссю симетрії поверхні вершини пахвових кутів П и З. На цій площині непіраміди; має бугрів (тобто немає виступаючих крапок), от- лінії нагрудних вытачек збігається з бічними же, у площині бочка не будують витачек. ребрами S1B і S1C; Далі розглянемо поверхню тіла, розташовану - крапки П розташуються на інших бічних ребпід лінією талії, що лініями боку поділяється на рах S1 A і S1D (крапки П можуть і не лежати на передню і задню частини. ребрах, але повинні належати площинам бічних На передній частині найбільш виступаючою трикутників). горизонталлю є лінія живота (фіг. 6а). Це перша піраміда, що виділяють на поверхні Поверхня над лінією живота представляють у тіла, її грані позначають у такий спосіб: 1 бік виді трьох граней шостої піраміди: (прав), 1 центр, 1 бік (лів). 6б (пр.), 6ц, 6б (лів.). При цьому: Потім ставлять ноги в природне положення, головна лінія - допоміжна горизонтальна лінія, «зв'язують» їх по лінії коліна і лінії низу, і упереді проведена через найбільш виступаючі крапки грубудують три грані 7-й зрізаної піраміди між лінією дей за допомогою спеціального пристосування живота і лінією коліна і три грані 8-й зрізаної піранавколо тулуба; міди між лінією коліна і лінією низу. ось М-М - допоміжна вертикальна лінія, проНа задній частині (фіг. 6б) найбільш виступаюведена перед по центрі; чою горизонталлю є лінія сідниць. лінія нагрудної виточки - основна лінія, що За аналогією з передньою частиною, задню проходить зверху вниз по поличці через центр поверхню представляють у вигляді наступних грудей - крапку Ц; трьох пірамід, кожна з який складається з трьох крапка П - передній пахвовий кут. граней: Потім поверхню тіла упереді між головною лі- 9-й піраміди - над лінією сідниць; нією і лінією талії представляють як частину 2-й - 10-й зрізаної піраміди - між лінією сідниць і піраміди S2ABC, переверненої стосовно 1-й піралінією коліна; міди, при цьому її грані позначають у такий спосіб: - 11-й зрізаної піраміди - між лінією коліна і лі2 бік (прав), 2 центр, 2 бік (лів). нією низу. Отже, поверхню тіла, що називають поличкою, При цьому при обмірюванні враховують окрозчленовують на шість площин - неповних триружність ноги в ікрі, для чого підв'язують позаду до кутників. Підстави цих трикутників збігаються між ікри (фіг.6в) широкий гнучкий прямокутник. собою й одночасно збігаються з головною лінією, При цьому: що на цій ділянці є найбільш виступаючою горилінія боку - основна лінія, що з'єдн ує передню і зонтальною лінією. (При цьому в людей з вистузадню частини поясної поверхні; паючим животом лінія талії може більш виступати, лінія живота - допоміжна горизонтальна лінія, чим головна лінія, однак лінія талії не є горизонпроведена за допомогою спеціального пристосуталлю). вання тільки по передній частині тулуба через Тепер розглянемо поверхню спини (фіг.4б). найбільшу опуклість живота - крапки Ж; Тут найбільше виступає горизонтальна лінія спипінія коліна - допоміжна горизонтальна лінія, ни, над якою виділяють три площини 3-й піраміди проведена за допомогою спеціального пристосуS3ЕFК, і під лінією спини - три площини перевервання по колінним чашечкам навколо ніг; неної 4-й піраміди S4EFK. Підстави їх збігаються лінія низу - допоміжна горизонтальна лінія, між собою і з лінією спини. Ось N-N, проведена по проведена за допомогою спеціального пристосуцентрі спини, розділить її на дві симетричні частивання по низі на рівні кісточки навколо ніг; ни. Вершини S1 i S3 першої і третьої пірамід і S2 i лінія сідниць - допоміжна горизонтальна лінія, S4 - другої і четвертої пірамід у просторі не проведена за допомогою спеціального пристосузбігаються. Тут потрібно помітити, що поличка і вання навколо тулуба через найбільш виступаючі спинка поділяються горизонталями на верхню і крапки сідниць - крапки Я. 13 71400 14 Тепер, приступаючи до зняття мірок і поперений шестикутник без гострих кутів, що цими ж вердньо провівши лінії по тілу, які обмежують виділені тикалями поділяється на дві симетричні частини в грані, можна сказати, що тіло людини має визнасиметричних фігур, для яких креслення будують чену геометричну форму з чіткими лініями. тільки для однієї половини фігури. Як показано на фіг.1-6, поверхню тіла удалося 3. Частина бічної поверхні неправильної багарозбити на площині, тобто представити у вигляді токутної піраміди SABC складається з трьох грабагатогранника. ней - трикутників (фіг.8а): Наприклад, поверхня ліфа представлена у ви- одного центрального ВС - рівнобедреного гляді замкнутого багатогранника, у якому з'єднані (SB=SC, кут SBC=куту SCB=a, де ab, те, отже, Нц >Нб (проти сідниць). При цьому, у кожній із граней, виділених большего кута лежить большая сторона). на ліфі, роблять необхідні виміри і будують розПеретинають (фіг.8б) цю частину піраміди горнення від головної лінії (гл.л.). площинами, рівнобіжними підставі, при цьому Спосіб точного крою, що заявляється, реодержують таке ж співвідношення висот у кожній алізується в такий спосіб. отриманій частині, тобто: Спочатку розглянемо процес виміру виділених l1>k1; l2>k 2; l3>k3. на тілі людини деталей викрійок. Будують розгорнення цієї частини піраміди. 1. Частина бічної поверхні піраміди SABCD Для цього від довільної прямої (фіг.8в) нагору (фіг.7а) перетинають горизонтальною площиною. будують ці грані з урахуванням наступних нерівноУ перетині по периметрі одержують ламану лінію стей: ZS>KS (l1>k 1; l2>k2; l3>k3). abed, довжина якого дорівнює відстані між При цьому за умовою: крайніми крапками а і d. Якщо кілька разів а) центральна грань - рівнобедрений трикутвимірити цю відстань сантиметровою стрічкою, не ник; проводячи попередньо самої лінії, то при кожнім б) бічні грані - неправильні трикутники і рівні вимірі стрічка буде займати різні положення. між собою, тобто: Це значить, що точно вимірити сантиметровою DASB=DCSD; стрічкою відстань між крайніми крапками aid нев) a>b. можливо. При цьому врахо вують наступне: А тепер по першій піраміді, виділеної на повеа) площини перетинів у піраміди, проводять рхні тіла (фіг.7б), проводять горизонтальну січну паралельно площини, підстави; площину через крапки П, і знаходять по периметрі б) отже, сторони підстави і лінії перетинів у перетину відстань між цими крапками, що дорівкожне грані рівнобіжні; нює сумі наступних відрізків: в) на розгорненні також мається паралельність ПВ + В С + СП. цих же відрізків. Звідси роблять наступний висновок: усі горизонталі, проведені по тілу (для приЩоб знайти відстань між вершинами передніх клада узята поличка над головною лінією - гл.л): пахвових кутів П, по тілу строго в горизонтальній - по-перше, рівнобіжні між собою на основі; площині вимірюють перераховані вище відрізки. - по-друге, розташовані на основі в бічних і Якщо попередньо не провести горизонтальний центральних площинах на різних рівнях (у бічних перетин, то відстань між крапками П практично площинах нижче, ніжу центральній). неможливо вимірити сантиметровою стрічкою. На розгорненні для полички (фіг.8г) показане Звідси можна зробити висновок: вимір сантирозташування горизонталі, що проходить через метровою стрічкою такої важливої мірки на покрапки П: вона буде на різних висотах у ценличці, як відстань між вершинами передніх пахвотральній і бічній площинах. У центральній площині вих кутів (крапками П), не буде правильним і горизонталь вище, ніж у бічних площинах. приведе до помилок при побудові креслення осно4. Далі роблять розгорнення трьох граней друви полички. гої переверненої піраміди на поличці під головною 2. Так як умовне тіло людини представляють у лінією, тобто виконують розгорнення двох пірамід вигляді багатогранника, то, перетинаючи його гоіз загальною підставою (фіг.9а). ризонтальною площиною на відстані hгл від При цьому кінцева мета полягає в тому, щоб з підлоги, у перетині одержують неправильний цього розгорнення зробити розгорнення поверхні восьмиугольник зі зрізаними кутами. тіла на цій ділянці (фіг.9б). Отже, головна лінія являє собою восьмиугольПоверхня тіла не має гострих виступів, о тже, ник, що осями М-М і N-N поділяється на дві симетвершини А, У, С и D пірамід не збігаються з головричні частини. ною лінією, тобто головна лінія коротше лінії Аналогічно горизонтальна лінія сідниць, пропідстави пірамід. Тому для одержання з розгорведена навколо тулуба, являє собою неправильнення цих дво х пірамід розгорнення полички, не 15 71400 16 багато зрушують по горизонталі суміжні грані в цих буде відсун ута від обраного центра: вершину викрапок назустріч один одному. тачки переміщають по кривої навколо обраної Цим самим вершини витачек відсунуться від найбільш виступаючої крапки на деякій відстані, головної лінії нагору і вниз. наприклад, від крапки Ц - на 1,5-2см. Те ж можна сказати про інших виступаючих Будь-яка вертикаль, проведена на 5-й площикрапках. ни, а також осі М-М і N-N, не проходять по вистуНеважко помітити, що усі витачки побудовано паючим крапках, тому по них не будують витачек, по бічних ребрах пірамід. а також не роблять фасонних ліній з обліком вита5. Щоб зі шматка тканини одержати розгорчек, у противному випадку одержують непотрібну нення поверхні тіла, необхідно знати, де і скільки опуклість, яку вже нічим не виправити. (Однак для вирізувати (підігнути) тканини. лиц, які мають по центрі полички і спинки горб, Вирізують тканина по-різному: будують ви тачки по осях М-М і N-N). - у вигляді витачек; 7. Самий важкий момент при знятті мірок - об- по кривих лініях - для горловини, пройми ... мер бічних площин: вони по площі менше ценЗа допомогою витачек забирають зайву тканитральних, мають більш складну конфігурацію і ну, відступаючу від самих виступаючих крапок, незручно розташовані. тобто за рахунок витачек створюють на розгорВимірюють ці площини від взаємно перпендиненні поверхні тіла всі опуклості, що маються на кулярних прямих. тілі. Витачки дають можливість створювати різноДо них відносяться вертикалі і горизонталі, манітні види одягу: що облягають, вільні. проведені за допомогою спеціального пристосуРозглянемо, що ж являє собою виточка? вання. Будують кут з вершиною в крапці А, де крапку Крім того, проводять у кожній бічній площині А позначають вершиною витачки (фіг.10а), а кут А ряд коротких вертикалей і горизонталей, тобто при - кутом витачки. Відкладають від крапки А по стовимірі використовують плоску систему координат ронах кута рівні відрізки АВ1 і АВ2, довжину яких систему, що лежить в одній площині: позначають як довжину витачки; а відстань між ® ОА - положення шуканої крапки А щодо іншої крапками В1 і B2 позначають як глибину витачки. вихідної точки О визначається координатами х, у і Зміщаючи сторони кута, забирають зайву тканину. Цим самої створюють опуклість тканини в позначається А (х, у). крапки А. Крапки на бічних площинах (нас цікавлять крайні крапки - крапки пройми і талії) незручні при На кресленні витачку будують (фіг.10а) у визнятті мірок. Тому не завжди легко знайти їхньої гляді кута В1 АВ2, а на поверхні тіла - у вигляді координати. Тут необхідно вибирати для кожної (фіг.10б) відрізка AB, рівного довжині витачки (АВ1= АВ 2=AB), що позначають як відрізок витачки, шуканої крапки її вихідну (початок координат). де вершина кута витачки крапка А є самою вистуОстанню крапку найчастіше вибирають на вже проведеній за допомогою спеціального пристосупаючою крапкою, а крапка В - найменш виступаювання горизонталі (осі абсцис), а ось ординат чечою крапкою на цьому відрізку. рез цю крапку проводять за допомогою Отже, щоб на тілі знайти відрізок витачки, досить відзначити дві крайні крапки: спеціального (гнучкого) Т-угольника. При цьому перша крапка - вершина витачки - повинна бупочаток координат на одній грані може мінятися. На площині особливої праці не складає знайти ти найбільш виступаюча, інша крапка - кінець викоординати для будь-якої крапки. На поверхні тіла тачки - найменш виступаючою крапкою. З'єднуючи це зробити досить нелегко. Для цього, при неза допомогою лінійки ці дві крапки, визначають на тілі відрізок, дорівнює довжині витачки, по якій на обхідності, використовують Т-угольник у сукупності кресленні будують саму витачку у вигляді трикутз м'яким трикутником. Координати (х, у) найчастіше знаходять вроздріб, а потім складають. ника. Розглянемо для приклада перебування коорОтже, витачку на кресленні будують у вигляді динат на верхній бічній площині полички. трикутника, а на тілі людини - у вигляді відрізка. Крім витачек, тканину вирізують по кривих Приклад 1 (фіг.11а): лініях (по контурі основи). Їх визначають після ® ЦП - нехай дане положення крапки Ц (крапка обмірювання поверхні тіла. 6. Як уже згадувалося, на тілі немає гострих Ц - початок координат, тобто ви хідна точка). Знайдемо положення крапки П (крапка П - шувиступів, а, отже, немає однієї найбільш виступаючої крапки на деякій ділянці тіла. кана крапка). Але на тілі є невеликі ділянки, що найбільше З малюнка видно, що: виступають, а саме: поверхні грудей, лопаток, - абсциса крапки П буде дорівнює сумі позисідниць, живота... тивних абсцис Х+х1 ; - ордината крапки П позитивна. На кожній такій виступаючій поверхні, приблизно в центрі, вибирають по одній крапці. Цю Позначимо положення шуканої крапки П щодо крапку позначають як найбільш виступаючу крапку вихідної точки Ц у такий спосіб: ЦП (х, у), де: на даній поверхні. х=Х+х1 . Наприклад, найбільш виступаюча крапка Ц на Тут, на відміну від традиційного позначення, додають упереді вихідну точку відліку (у нашому поверхні грудей є центр гр удей, хоча узята вона на деякій плоскій ділянці, де існує не одна така висвипадку крапку Ц), тому що для кожної шуканої тупаюча крапка. крапки необхідно Тому вершина витачки, як уже згадувалося, вибирати ту ви хідну точку (у цій же площині), 17 що більш зручна. Приклад 2 (фіг.11б): ® 71400 ПРmin - знайти положення крапки Pmin щодо крапки П також на бічній площині полички. Спочатку за допомогою Т-угольника в сукупності з м'яким трикутником через крапки П тільки по бічній площині проводять невелику горизонталь. З малюнка видно, що координата х1
