Стопорний стрижень для доставки газу в розплавлений метал

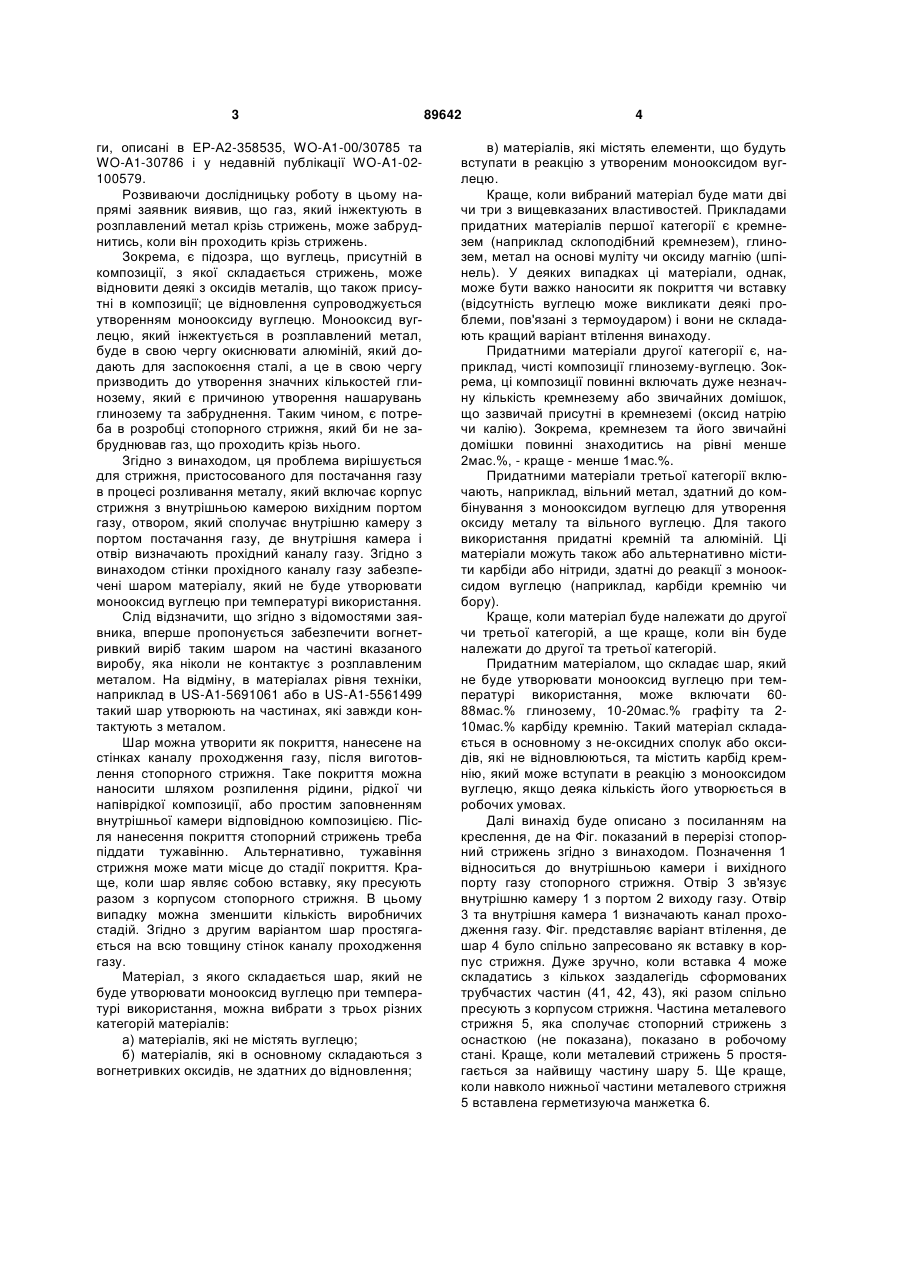

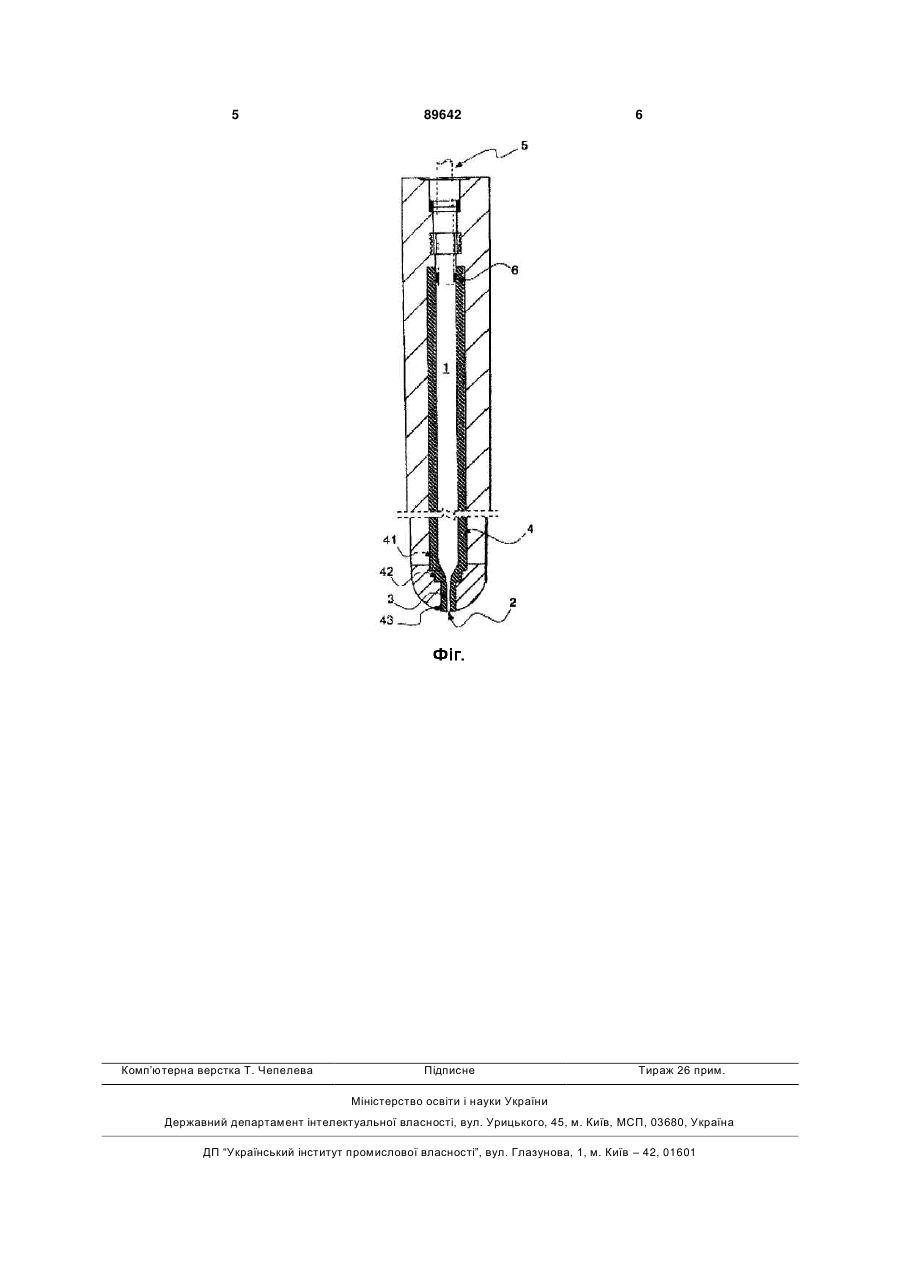

1. Стопорний стрижень, пристосований для постачання газу в процесі розливу розплавленого металу, який включає корпус стрижня з внутрішньою камерою (1) та вихідним портом газу (2), отвором (3), що сполучає внутрішню камеру (1) з вихідним портом газу (2), де внутрішня камера (1) та отвір (2) визначають канал проходження газу, який відрізняється тим, що стінки каналу проходження газу забезпечені шаром (4), який не буде утворювати монооксид вуглецю при температурі використання. 2. Стопорний стрижень за п. 1, який відрізняється тим, що шар (4) являє собою вставку, спільно запресовану з корпусом. 3. Стопорний стрижень за п. 1, який відрізняється тим, що шар (4) являє собою покриття, нанесене на стінки каналу проходження газу. C2 2 89642 1 3 ги, описані в ЕР-А2-358535, WO-A1-00/30785 та WO-A1-30786 і у недавній публікації WО-A1-02100579. Розвиваючи дослідницьку роботу в цьому напрямі заявник виявив, що газ, який інжектують в розплавлений метал крізь стрижень, може забруднитись, коли він проходить крізь стрижень. Зокрема, є підозра, що вуглець, присутній в композиції, з якої складається стрижень, може відновити деякі з оксидів металів, що також присутні в композиції; це відновлення супроводжується утворенням монооксиду вуглецю. Монооксид вуглецю, який інжектується в розплавлений метал, буде в свою чергу окиснювати алюміній, який додають для заспокоєння сталі, а це в свою чергу призводить до утворення значних кількостей глинозему, який є причиною утворення нашарувань глинозему та забруднення. Таким чином, є потреба в розробці стопорного стрижня, який би не забруднював газ, що проходить крізь нього. Згідно з винаходом, ця проблема вирішується для стрижня, пристосованого для постачання газу в процесі розливання металу, який включає корпус стрижня з внутрішньою камерою вихідним портом газу, отвором, який сполучає внутрішню камеру з портом постачання газу, де внутрішня камера і отвір визначають прохідний каналу газу. Згідно з винаходом стінки прохідного каналу газу забезпечені шаром матеріалу, який не буде утворювати монооксид вуглецю при температурі використання. Слід відзначити, що згідно з відомостями заявника, вперше пропонується забезпечити вогнетривкий виріб таким шаром на частині вказаного виробу, яка ніколи не контактує з розплавленим металом. На відміну, в матеріалах рівня техніки, наприклад в US-A1-5691061 або в US-A1-5561499 такий шар утворюють на частинах, які завжди контактують з металом. Шар можна утворити як покриття, нанесене на стінках каналу проходження газу, після виготовлення стопорного стрижня. Таке покриття можна наносити шляхом розпилення рідини, рідкої чи напіврідкої композиції, або простим заповненням внутрішньої камери відповідною композицією. Після нанесення покриття стопорний стрижень треба піддати тужавінню. Альтернативно, тужавіння стрижня може мати місце до стадії покриття. Краще, коли шар являє собою вставку, яку пресують разом з корпусом стопорного стрижня. В цьому випадку можна зменшити кількість виробничих стадій. Згідно з другим варіантом шар простягається на всю товщину стінок каналу проходження газу. Матеріал, з якого складається шар, який не буде утворювати монооксид вуглецю при температурі використання, можна вибрати з трьох різних категорій матеріалів: а) матеріалів, які не містять вуглецю; б) матеріалів, які в основному складаються з вогнетривких оксидів, не здатних до відновлення; 89642 4 в) матеріалів, які містять елементи, що будуть вступати в реакцію з утвореним монооксидом вуглецю. Краще, коли вибраний матеріал буде мати дві чи три з вищевказаних властивостей. Прикладами придатних матеріалів першої категорії є кремнезем (наприклад склоподібний кремнезем), глинозем, метал на основі муліту чи оксиду магнію (шпінель). У деяких випадках ці матеріали, однак, може бути важко наносити як покриття чи вставку (відсутність вуглецю може викликати деякі проблеми, пов'язані з термоударом) і вони не складають кращий варіант втілення винаходу. Придатними матеріали другої категорії є, наприклад, чисті композиції глинозему-вуглецю. Зокрема, ці композиції повинні включать дуже незначну кількість кремнезему або звичайних домішок, що зазвичай присутні в кремнеземі (оксид натрію чи калію). Зокрема, кремнезем та його звичайні домішки повинні знаходитись на рівні менше 2мас.%, - краще - менше 1мас.%. Придатними матеріали третьої категорії включають, наприклад, вільний метал, здатний до комбінування з монооксидом вуглецю для утворення оксиду металу та вільного вуглецю. Для такого використання придатні кремній та алюміній. Ці матеріали можуть також або альтернативно містити карбіди або нітриди, здатні до реакції з монооксидом вуглецю (наприклад, карбіди кремнію чи бору). Краще, коли матеріал буде належати до другої чи третьої категорій, а ще краще, коли він буде належати до другої та третьої категорій. Придатним матеріалом, що складає шар, який не буде утворювати монооксид вуглецю при температурі використання, може включати 6088мас.% глинозему, 10-20мас.% графіту та 210мас.% карбіду кремнію. Такий матеріал складається в основному з не-оксидних сполук або оксидів, які не відновлюються, та містить карбід кремнію, який може вступати в реакцію з монооксидом вуглецю, якщо деяка кількість його утворюється в робочих умовах. Далі винахід буде описано з посиланням на креслення, де на Фіг. показаний в перерізі стопорний стрижень згідно з винаходом. Позначення 1 відноситься до внутрішньою камери і вихідного порту газу стопорного стрижня. Отвір 3 зв'язує внутрішню камеру 1 з портом 2 виходу газу. Отвір 3 та внутрішня камера 1 визначають канал проходження газу. Фіг. представляє варіант втілення, де шар 4 було спільно запресовано як вставку в корпус стрижня. Дуже зручно, коли вставка 4 може складатись з кількох заздалегідь сформованих трубчастих частин (41, 42, 43), які разом спільно пресують з корпусом стрижня. Частина металевого стрижня 5, яка сполучає стопорний стрижень з оснасткою (не показана), показано в робочому стані. Краще, коли металевий стрижень 5 простягається за найвищу частину шару 5. Ще краще, коли навколо нижньої частини металевого стрижня 5 вставлена герметизуюча манжетка 6. 5 Комп’ютерна верстка Т. Чепелева 89642 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
