Кришка для дозованого добавляння окремо упакованої рідкої речовини

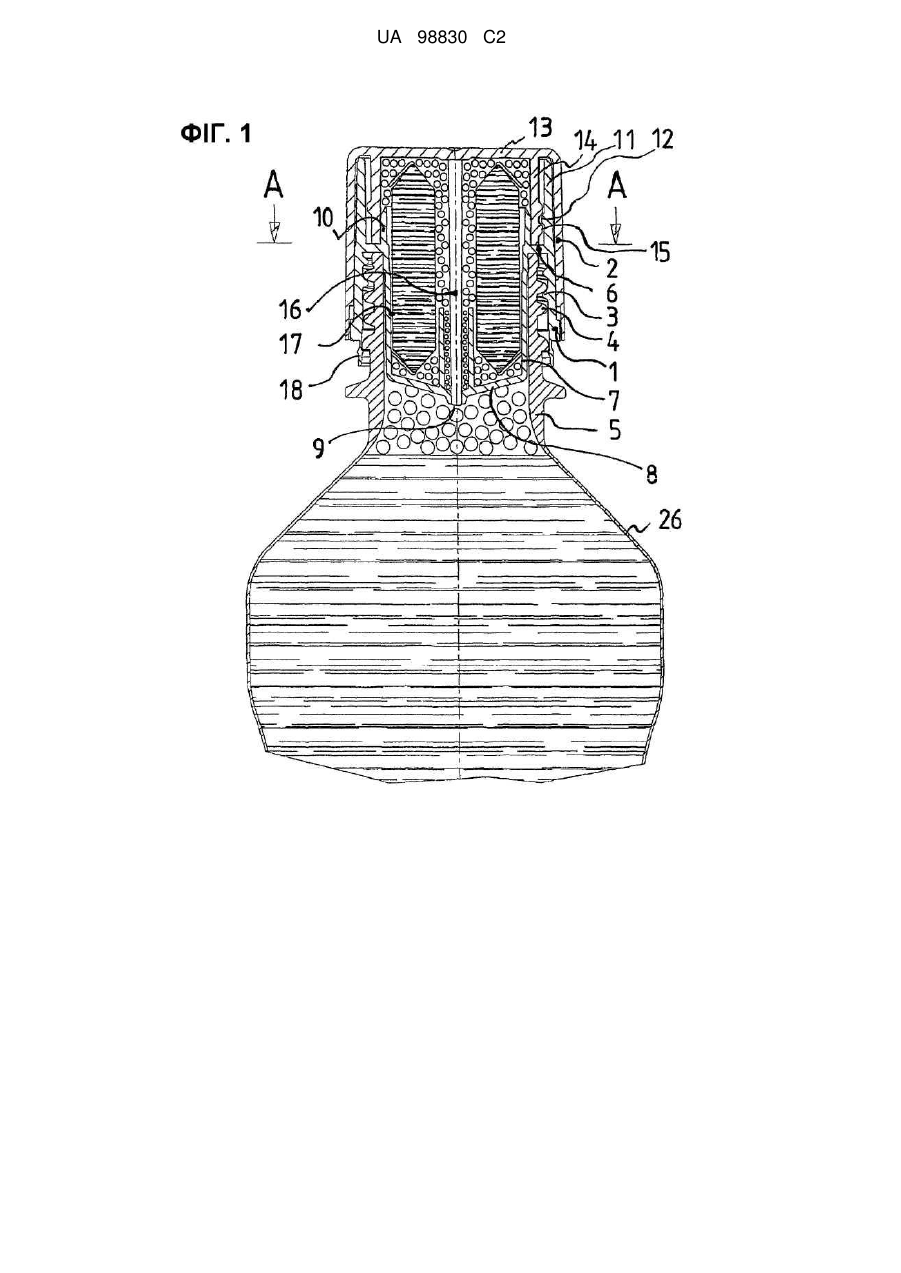

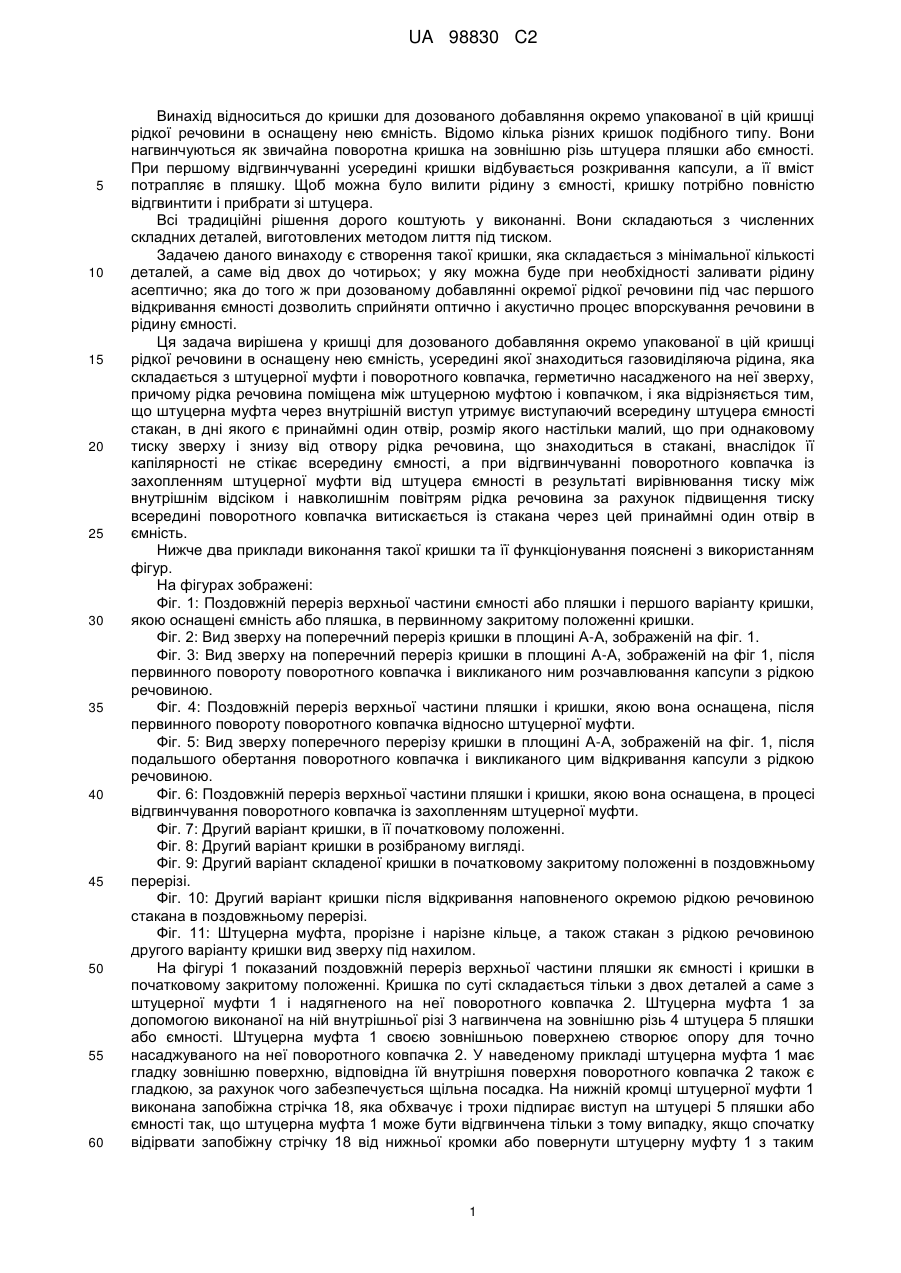

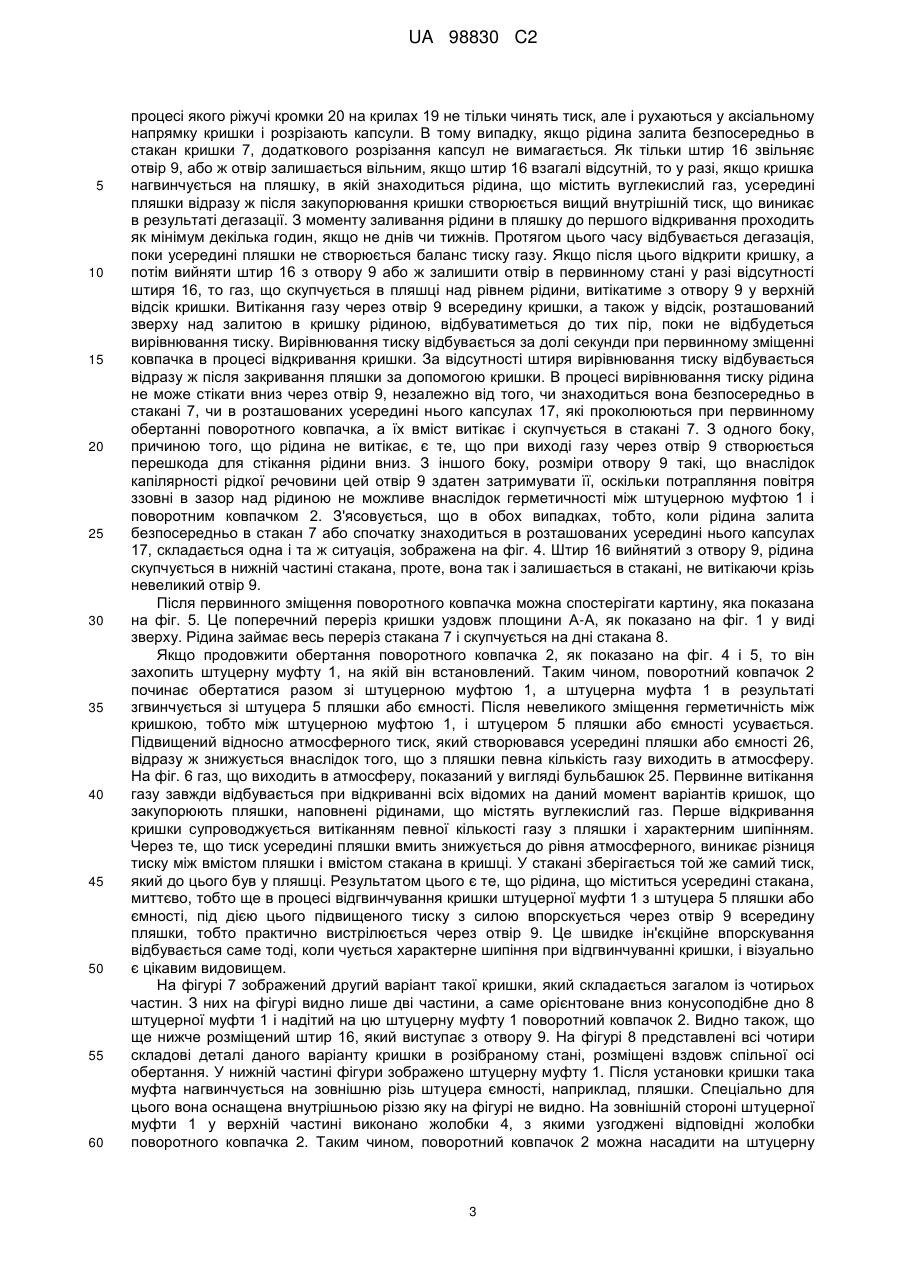

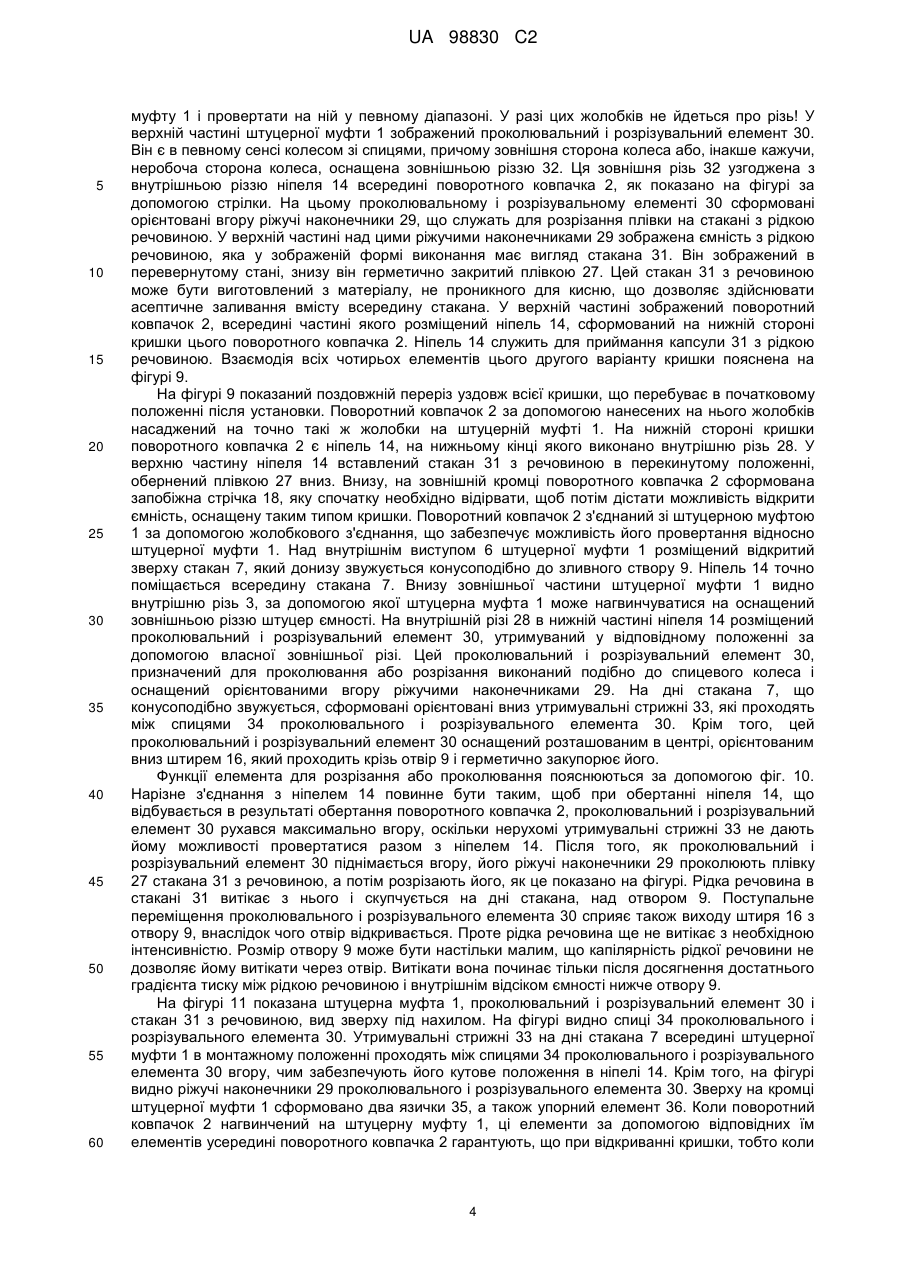

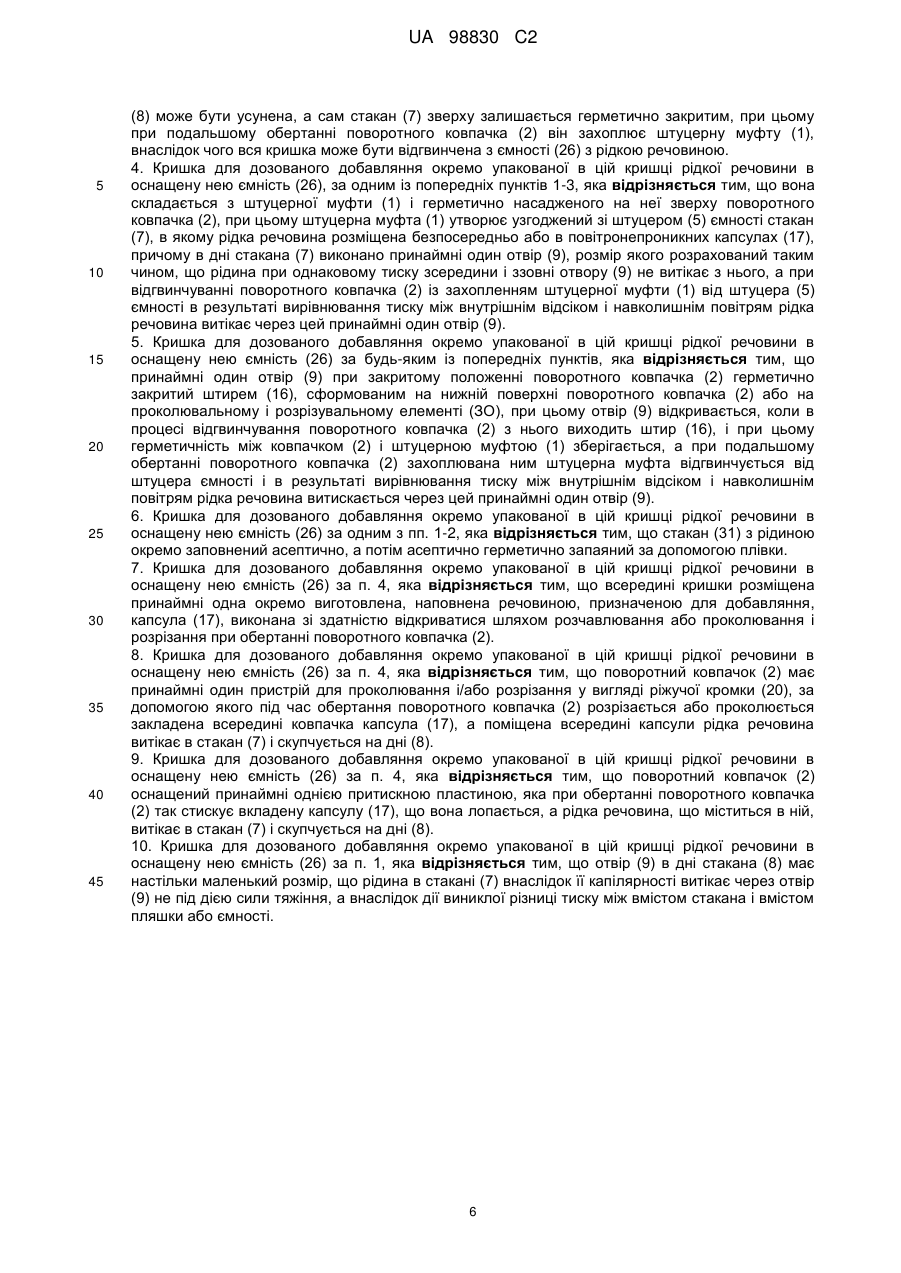

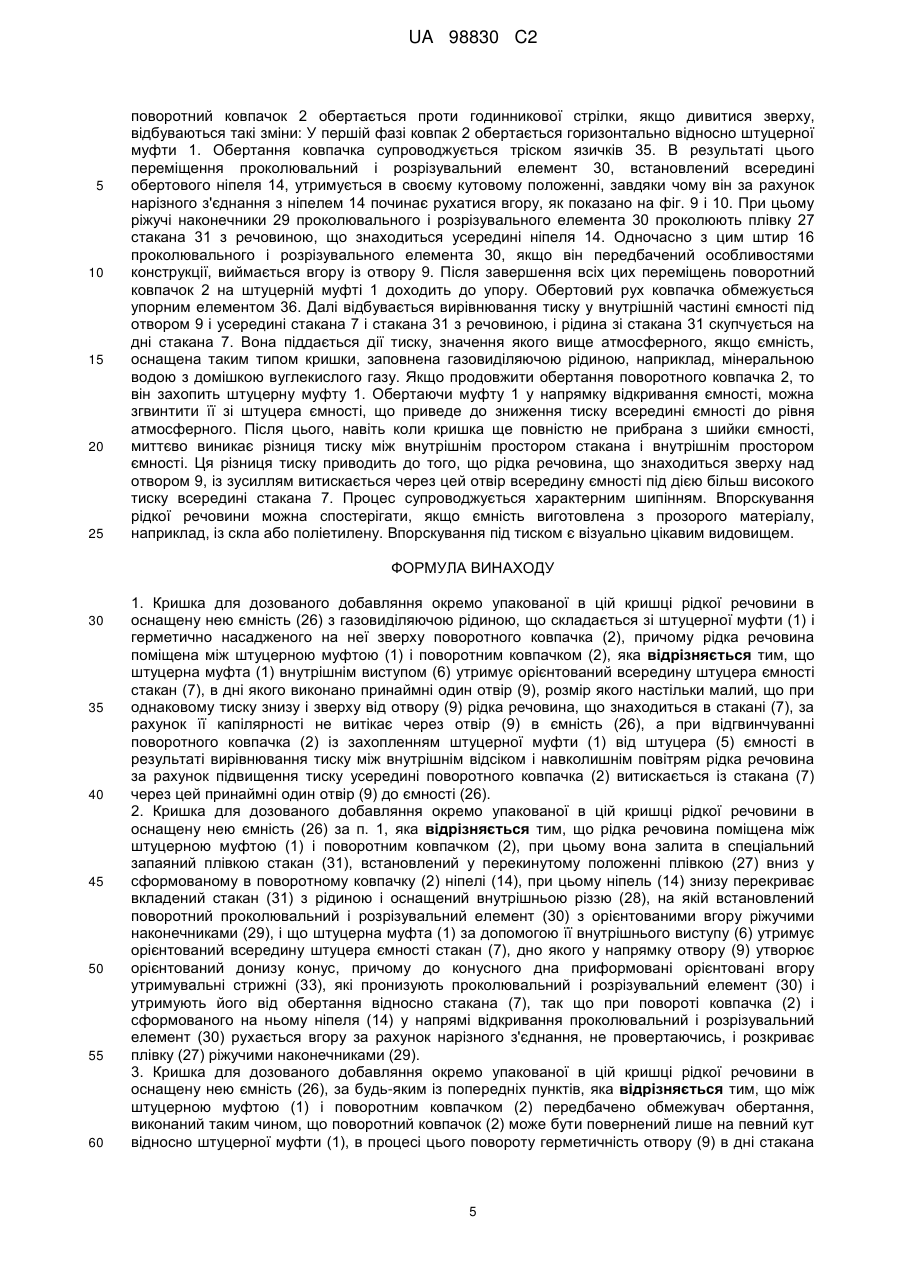

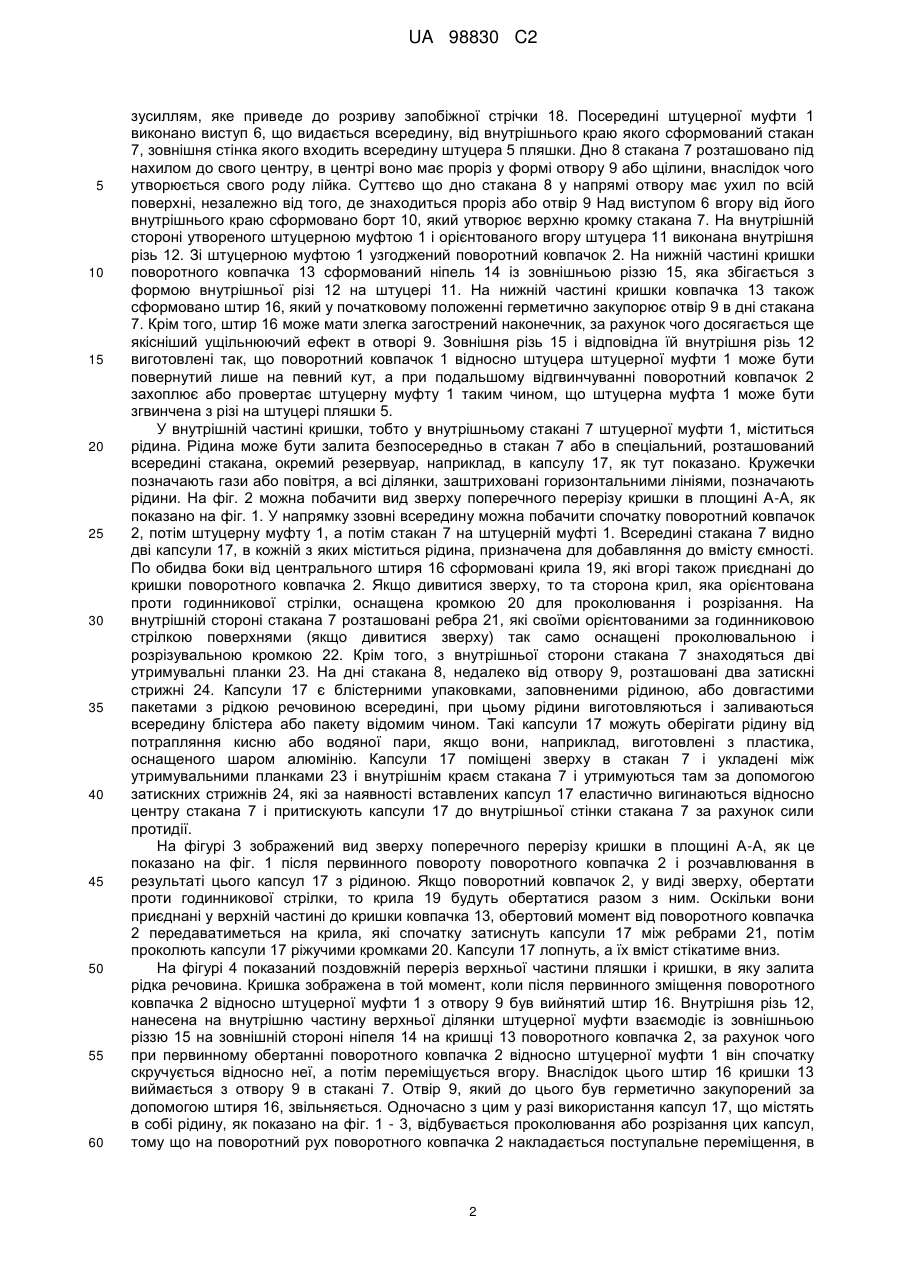

Реферат: Кришка служить для дозованого добавляння асептично упакованої у цій кришці рідкої речовини в оснащену нею ємність (26), що містить газовиділяючу рідину. Кришка складається зі штуцерної муфти (1) і поворотного ковпачка (2), що герметично насаджується на її верхню частину, при цьому штуцерна муфта (1) оснащена спеціальним стаканом (7), габарити якого підходять до розмірів штуцера (5) відповідної ємності. У цьому стакані знаходиться рідка речовина, розфасована в повітронепроникні капсули (17). У дні стакана є отвір (9), розміри якого розраховані таким чином, що розміщена в кришці асептично розфасована рідина при однаковому тиску зверху і знизу отвору (9) не витікає з нього. Якщо поворотний ковпачок (2) знаходиться в закритому положенні, то отвір (9) герметично закритий за допомогою штиря (16), сформованого на нижній поверхні поворотного ковпачка (2). Якщо відгвинчувати поворотний ковпачок (2), то штир (16) виходить з отвору (9), при цьому герметичність між поворотним ковпачком і штуцерною муфтою (1) зберігається. Якщо продовжити обертати ковпачок (2), він захоплює штуцерну муфту (1) і повністю відгвинчується від штуцера (5) ємності. За рахунок цього відбувається вирівнювання тиску між внутрішнім відсіком і навколишнім повітрям, і в результаті рідина стікає через отвір (9) в ємність (26). UA 98830 C2 (12) UA 98830 C2 UA 98830 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до кришки для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність. Відомо кілька різних кришок подібного типу. Вони нагвинчуються як звичайна поворотна кришка на зовнішню різь штуцера пляшки або ємності. При першому відгвинчуванні усередині кришки відбувається розкривання капсули, а її вміст потрапляє в пляшку. Щоб можна було вилити рідину з ємності, кришку потрібно повністю відгвинтити і прибрати зі штуцера. Всі традиційні рішення дорого коштують у виконанні. Вони складаються з численних складних деталей, виготовлених методом лиття під тиском. Задачею даного винаходу є створення такої кришки, яка складається з мінімальної кількості деталей, а саме від двох до чотирьох; у яку можна буде при необхідності заливати рідину асептично; яка до того ж при дозованому добавлянні окремої рідкої речовини під час першого відкривання ємності дозволить сприйняти оптично і акустично процес впорскування речовини в рідину ємності. Ця задача вирішена у кришці для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність, усередині якої знаходиться газовиділяюча рідина, яка складається з штуцерної муфти і поворотного ковпачка, герметично насадженого на неї зверху, причому рідка речовина поміщена між штуцерною муфтою і ковпачком, і яка відрізняється тим, що штуцерна муфта через внутрішній виступ утримує виступаючий всередину штуцера ємності стакан, в дні якого є принаймні один отвір, розмір якого настільки малий, що при однаковому тиску зверху і знизу від отвору рідка речовина, що знаходиться в стакані, внаслідок її капілярності не стікає всередину ємності, а при відгвинчуванні поворотного ковпачка із захопленням штуцерної муфти від штуцера ємності в результаті вирівнювання тиску між внутрішнім відсіком і навколишнім повітрям рідка речовина за рахунок підвищення тиску всередині поворотного ковпачка витискається із стакана через цей принаймні один отвір в ємність. Нижче два приклади виконання такої кришки та її функціонування пояснені з використанням фігур. На фігурах зображені: Фіг. 1: Поздовжній переріз верхньої частини ємності або пляшки і першого варіанту кришки, якою оснащені ємність або пляшка, в первинному закритому положенні кришки. Фіг. 2: Вид зверху на поперечний переріз кришки в площині А-А, зображеній на фіг. 1. Фіг. 3: Вид зверху на поперечний переріз кришки в площині А-А, зображеній на фіг 1, після первинного повороту поворотного ковпачка і викликаного ним розчавлювання капсупи з рідкою речовиною. Фіг. 4: Поздовжній переріз верхньої частини пляшки і кришки, якою вона оснащена, після первинного повороту поворотного ковпачка відносно штуцерної муфти. Фіг. 5: Вид зверху поперечного перерізу кришки в площині А-А, зображеній на фіг. 1, після подальшого обертання поворотного ковпачка і викликаного цим відкривання капсули з рідкою речовиною. Фіг. 6: Поздовжній переріз верхньої частини пляшки і кришки, якою вона оснащена, в процесі відгвинчування поворотного ковпачка із захопленням штуцерної муфти. Фіг. 7: Другий варіант кришки, в її початковому положенні. Фіг. 8: Другий варіант кришки в розібраному вигляді. Фіг. 9: Другий варіант складеної кришки в початковому закритому положенні в поздовжньому перерізі. Фіг. 10: Другий варіант кришки після відкривання наповненого окремою рідкою речовиною стакана в поздовжньому перерізі. Фіг. 11: Штуцерна муфта, прорізне і нарізне кільце, а також стакан з рідкою речовиною другого варіанту кришки вид зверху під нахилом. На фігурі 1 показаний поздовжній переріз верхньої частини пляшки як ємності і кришки в початковому закритому положенні. Кришка по суті складається тільки з двох деталей а саме з штуцерної муфти 1 і надягненого на неї поворотного ковпачка 2. Штуцерна муфта 1 за допомогою виконаної на ній внутрішньої різі 3 нагвинчена на зовнішню різь 4 штуцера 5 пляшки або ємності. Штуцерна муфта 1 своєю зовнішньою поверхнею створює опору для точно насаджуваного на неї поворотного ковпачка 2. У наведеному прикладі штуцерна муфта 1 має гладку зовнішню поверхню, відповідна їй внутрішня поверхня поворотного ковпачка 2 також є гладкою, за рахунок чого забезпечується щільна посадка. На нижній кромці штуцерної муфти 1 виконана запобіжна стрічка 18, яка обхвачує і трохи підпирає виступ на штуцері 5 пляшки або ємності так, що штуцерна муфта 1 може бути відгвинчена тільки з тому випадку, якщо спочатку відірвати запобіжну стрічку 18 від нижньої кромки або повернути штуцерну муфту 1 з таким 1 UA 98830 C2 5 10 15 20 25 30 35 40 45 50 55 60 зусиллям, яке приведе до розриву запобіжної стрічки 18. Посередині штуцерної муфти 1 виконано виступ 6, що видається всередину, від внутрішнього краю якого сформований стакан 7, зовнішня стінка якого входить всередину штуцера 5 пляшки. Дно 8 стакана 7 розташовано під нахилом до свого центру, в центрі воно має проріз у формі отвору 9 або щілини, внаслідок чого утворюється свого роду лійка. Суттєво що дно стакана 8 у напрямі отвору має ухил по всій поверхні, незалежно від того, де знаходиться проріз або отвір 9 Над виступом 6 вгору від його внутрішнього краю сформовано борт 10, який утворює верхню кромку стакана 7. На внутрішній стороні утвореного штуцерною муфтою 1 і орієнтованого вгору штуцера 11 виконана внутрішня різь 12. Зі штуцерною муфтою 1 узгоджений поворотний ковпачок 2. На нижній частині кришки поворотного ковпачка 13 сформований ніпель 14 із зовнішньою різзю 15, яка збігається з формою внутрішньої різі 12 на штуцері 11. На нижній частині кришки ковпачка 13 також сформовано штир 16, який у початковому положенні герметично закупорює отвір 9 в дні стакана 7. Крім того, штир 16 може мати злегка загострений наконечник, за рахунок чого досягається ще якісніший ущільнюючий ефект в отворі 9. Зовнішня різь 15 і відповідна їй внутрішня різь 12 виготовлені так, що поворотний ковпачок 1 відносно штуцера штуцерної муфти 1 може бути повернутий лише на певний кут, а при подальшому відгвинчуванні поворотний ковпачок 2 захоплює або провертає штуцерну муфту 1 таким чином, що штуцерна муфта 1 може бути згвинчена з різі на штуцері пляшки 5. У внутрішній частині кришки, тобто у внутрішньому стакані 7 штуцерної муфти 1, міститься рідина. Рідина може бути залита безпосередньо в стакан 7 або в спеціальний, розташований всередині стакана, окремий резервуар, наприклад, в капсулу 17, як тут показано. Кружечки позначають гази або повітря, а всі ділянки, заштриховані горизонтальними лініями, позначають рідини. На фіг. 2 можна побачити вид зверху поперечного перерізу кришки в площині А-А, як показано на фіг. 1. У напрямку ззовні всередину можна побачити спочатку поворотний ковпачок 2, потім штуцерну муфту 1, а потім стакан 7 на штуцерній муфті 1. Всередині стакана 7 видно дві капсули 17, в кожній з яких міститься рідина, призначена для добавляння до вмісту ємності. По обидва боки від центрального штиря 16 сформовані крила 19, які вгорі також приєднані до кришки поворотного ковпачка 2. Якщо дивитися зверху, то та сторона крил, яка орієнтована проти годинникової стрілки, оснащена кромкою 20 для проколювання і розрізання. На внутрішній стороні стакана 7 розташовані ребра 21, які своїми орієнтованими за годинниковою стрілкою поверхнями (якщо дивитися зверху) так само оснащені проколювальною і розрізувальною кромкою 22. Крім того, з внутрішньої сторони стакана 7 знаходяться дві утримувальні планки 23. На дні стакана 8, недалеко від отвору 9, розташовані два затискні стрижні 24. Капсули 17 є блістерними упаковками, заповненими рідиною, або довгастими пакетами з рідкою речовиною всередині, при цьому рідини виготовляються і заливаються всередину блістера або пакету відомим чином. Такі капсули 17 можуть оберігати рідину від потрапляння кисню або водяної пари, якщо вони, наприклад, виготовлені з пластика, оснащеного шаром алюмінію. Капсули 17 поміщені зверху в стакан 7 і укладені між утримувальними планками 23 і внутрішнім краєм стакана 7 і утримуються там за допомогою затискних стрижнів 24, які за наявності вставлених капсул 17 еластично вигинаються відносно центру стакана 7 і притискують капсули 17 до внутрішньої стінки стакана 7 за рахунок сили протидії. На фігурі 3 зображений вид зверху поперечного перерізу кришки в площині А-А, як це показано на фіг. 1 після первинного повороту поворотного ковпачка 2 і розчавлювання в результаті цього капсул 17 з рідиною. Якщо поворотний ковпачок 2, у виді зверху, обертати проти годинникової стрілки, то крила 19 будуть обертатися разом з ним. Оскільки вони приєднані у верхній частині до кришки ковпачка 13, обертовий момент від поворотного ковпачка 2 передаватиметься на крила, які спочатку затиснуть капсули 17 між ребрами 21, потім проколють капсули 17 ріжучими кромками 20. Капсули 17 лопнуть, а їх вміст стікатиме вниз. На фігурі 4 показаний поздовжній переріз верхньої частини пляшки і кришки, в яку залита рідка речовина. Кришка зображена в той момент, коли після первинного зміщення поворотного ковпачка 2 відносно штуцерної муфти 1 з отвору 9 був вийнятий штир 16. Внутрішня різь 12, нанесена на внутрішню частину верхньої ділянки штуцерної муфти взаємодіє із зовнішньою різзю 15 на зовнішній стороні ніпеля 14 на кришці 13 поворотного ковпачка 2, за рахунок чого при первинному обертанні поворотного ковпачка 2 відносно штуцерної муфти 1 він спочатку скручується відносно неї, а потім переміщується вгору. Внаслідок цього штир 16 кришки 13 виймається з отвору 9 в стакані 7. Отвір 9, який до цього був герметично закупорений за допомогою штиря 16, звільняється. Одночасно з цим у разі використання капсул 17, що містять в собі рідину, як показано на фіг. 1 - 3, відбувається проколювання або розрізання цих капсул, тому що на поворотний рух поворотного ковпачка 2 накладається поступальне переміщення, в 2 UA 98830 C2 5 10 15 20 25 30 35 40 45 50 55 60 процесі якого ріжучі кромки 20 на крилах 19 не тільки чинять тиск, але і рухаються у аксіальному напрямку кришки і розрізають капсули. В тому випадку, якщо рідина залита безпосередньо в стакан кришки 7, додаткового розрізання капсул не вимагається. Як тільки штир 16 звільняє отвір 9, або ж отвір залишається вільним, якщо штир 16 взагалі відсутній, то у разі, якщо кришка нагвинчується на пляшку, в якій знаходиться рідина, що містить вуглекислий газ, усередині пляшки відразу ж після закупорювання кришки створюється вищий внутрішній тиск, що виникає в результаті дегазації. З моменту заливання рідини в пляшку до першого відкривання проходить як мінімум декілька годин, якщо не днів чи тижнів. Протягом цього часу відбувається дегазація, поки усередині пляшки не створюється баланс тиску газу. Якщо після цього відкрити кришку, а потім вийняти штир 16 з отвору 9 або ж залишити отвір в первинному стані у разі відсутності штиря 16, то газ, що скупчується в пляшці над рівнем рідини, витікатиме з отвору 9 у верхній відсік кришки. Витікання газу через отвір 9 всередину кришки, а також у відсік, розташований зверху над залитою в кришку рідиною, відбуватиметься до тих пір, поки не відбудеться вирівнювання тиску. Вирівнювання тиску відбувається за долі секунди при первинному зміщенні ковпачка в процесі відкривання кришки. За відсутності штиря вирівнювання тиску відбувається відразу ж після закривання пляшки за допомогою кришки. В процесі вирівнювання тиску рідина не може стікати вниз через отвір 9, незалежно від того, чи знаходиться вона безпосередньо в стакані 7, чи в розташованих усередині нього капсулах 17, які проколюються при первинному обертанні поворотного ковпачка, а їх вміст витікає і скупчується в стакані 7. З одного боку, причиною того, що рідина не витікає, є те, що при виході газу через отвір 9 створюється перешкода для стікання рідини вниз. З іншого боку, розміри отвору 9 такі, що внаслідок капілярності рідкої речовини цей отвір 9 здатен затримувати її, оскільки потрапляння повітря ззовні в зазор над рідиною не можливе внаслідок герметичності між штуцерною муфтою 1 і поворотним ковпачком 2. З'ясовується, що в обох випадках, тобто, коли рідина залита безпосередньо в стакан 7 або спочатку знаходиться в розташованих усередині нього капсулах 17, складається одна і та ж ситуація, зображена на фіг. 4. Штир 16 вийнятий з отвору 9, рідина скупчується в нижній частині стакана, проте, вона так і залишається в стакані, не витікаючи крізь невеликий отвір 9. Після первинного зміщення поворотного ковпачка можна спостерігати картину, яка показана на фіг. 5. Це поперечний переріз кришки уздовж площини А-А, як показано на фіг. 1 у виді зверху. Рідина займає весь переріз стакана 7 і скупчується на дні стакана 8. Якщо продовжити обертання поворотного ковпачка 2, як показано на фіг. 4 і 5, то він захопить штуцерну муфту 1, на якій він встановлений. Таким чином, поворотний ковпачок 2 починає обертатися разом зі штуцерною муфтою 1, а штуцерна муфта 1 в результаті згвинчується зі штуцера 5 пляшки або ємності. Після невеликого зміщення герметичність між кришкою, тобто між штуцерною муфтою 1, і штуцером 5 пляшки або ємності усувається. Підвищений відносно атмосферного тиск, який створювався усередині пляшки або ємності 26, відразу ж знижується внаслідок того, що з пляшки певна кількість газу виходить в атмосферу. На фіг. 6 газ, що виходить в атмосферу, показаний у вигляді бульбашюк 25. Первинне витікання газу завжди відбувається при відкриванні всіх відомих на даний момент варіантів кришок, що закупорюють пляшки, наповнені рідинами, що містять вуглекислий газ. Перше відкривання кришки супроводжується витіканням певної кількості газу з пляшки і характерним шипінням. Через те, що тиск усередині пляшки вмить знижується до рівня атмосферного, виникає різниця тиску між вмістом пляшки і вмістом стакана в кришці. У стакані зберігається той же самий тиск, який до цього був у пляшці. Результатом цього є те, що рідина, що міститься усередині стакана, миттєво, тобто ще в процесі відгвинчування кришки штуцерної муфти 1 з штуцера 5 пляшки або ємності, під дією цього підвищеного тиску з силою впорскується через отвір 9 всередину пляшки, тобто практично вистрілюється через отвір 9. Це швидке ін'єкційне впорскування відбувається саме тоді, коли чується характерне шипіння при відгвинчуванні кришки, і візуально є цікавим видовищем. На фігурі 7 зображений другий варіант такої кришки, який складається загалом із чотирьох частин. З них на фігурі видно лише дві частини, а саме орієнтоване вниз конусоподібне дно 8 штуцерної муфти 1 і надітий на цю штуцерну муфту 1 поворотний ковпачок 2. Видно також, що ще нижче розміщений штир 16, який виступає з отвору 9. На фігурі 8 представлені всі чотири складові деталі даного варіанту кришки в розібраному стані, розміщені вздовж спільної осі обертання. У нижній частині фігури зображено штуцерну муфту 1. Після установки кришки така муфта нагвинчується на зовнішню різь штуцера ємності, наприклад, пляшки. Спеціально для цього вона оснащена внутрішньою різзю яку на фігурі не видно. На зовнішній стороні штуцерної муфти 1 у верхній частині виконано жолобки 4, з якими узгоджені відповідні жолобки поворотного ковпачка 2. Таким чином, поворотний ковпачок 2 можна насадити на штуцерну 3 UA 98830 C2 5 10 15 20 25 30 35 40 45 50 55 60 муфту 1 і провертати на ній у певному діапазоні. У разі цих жолобків не йдеться про різь! У верхній частині штуцерної муфти 1 зображений проколювальний і розрізувальний елемент 30. Він є в певному сенсі колесом зі спицями, причому зовнішня сторона колеса або, інакше кажучи, неробоча сторона колеса, оснащена зовнішньою різзю 32. Ця зовнішня різь 32 узгоджена з внутрішньою різзю ніпеля 14 всередині поворотного ковпачка 2, як показано на фігурі за допомогою стрілки. На цьому проколювальному і розрізувальному елементі 30 сформовані орієнтовані вгору ріжучі наконечники 29, що служать для розрізання плівки на стакані з рідкою речовиною. У верхній частині над цими ріжучими наконечниками 29 зображена ємність з рідкою речовиною, яка у зображеній формі виконання має вигляд стакана 31. Він зображений в перевернутому стані, знизу він герметично закритий плівкою 27. Цей стакан 31 з речовиною може бути виготовлений з матеріалу, не проникного для кисню, що дозволяє здійснювати асептичне заливання вмісту всередину стакана. У верхній частині зображений поворотний ковпачок 2, всередині частині якого розміщений ніпель 14, сформований на нижній стороні кришки цього поворотного ковпачка 2. Ніпель 14 служить для приймання капсули 31 з рідкою речовиною. Взаємодія всіх чотирьох елементів цього другого варіанту кришки пояснена на фігурі 9. На фігурі 9 показаний поздовжній переріз уздовж всієї кришки, що перебуває в початковому положенні після установки. Поворотний ковпачок 2 за допомогою нанесених на нього жолобків насаджений на точно такі ж жолобки на штуцерній муфті 1. На нижній стороні кришки поворотного ковпачка 2 є ніпель 14, на нижньому кінці якого виконано внутрішню різь 28. У верхню частину ніпеля 14 вставлений стакан 31 з речовиною в перекинутому положенні, обернений плівкою 27 вниз. Внизу, на зовнішній кромці поворотного ковпачка 2 сформована запобіжна стрічка 18, яку спочатку необхідно відірвати, щоб потім дістати можливість відкрити ємність, оснащену таким типом кришки. Поворотний ковпачок 2 з'єднаний зі штуцерною муфтою 1 за допомогою жолобкового з'єднання, що забезпечує можливість його провертання відносно штуцерної муфти 1. Над внутрішнім виступом 6 штуцерної муфти 1 розміщений відкритий зверху стакан 7, який донизу звужується конусоподібно до зливного створу 9. Ніпель 14 точно поміщається всередину стакана 7. Внизу зовнішньої частини штуцерної муфти 1 видно внутрішню різь 3, за допомогою якої штуцерна муфта 1 може нагвинчуватися на оснащений зовнішньою різзю штуцер ємності. На внутрішній різі 28 в нижній частині ніпеля 14 розміщений проколювальний і розрізувальний елемент 30, утримуваний у відповідному положенні за допомогою власної зовнішньої різі. Цей проколювальний і розрізувальний елемент 30, призначений для проколювання або розрізання виконаний подібно до спицевого колеса і оснащений орієнтованими вгору ріжучими наконечниками 29. На дні стакана 7, що конусоподібно звужується, сформовані орієнтовані вниз утримувальні стрижні 33, які проходять між спицями 34 проколювального і розрізувального елемента 30. Крім того, цей проколювальний і розрізувальний елемент 30 оснащений розташованим в центрі, орієнтованим вниз штирем 16, який проходить крізь отвір 9 і герметично закупорює його. Функції елемента для розрізання або проколювання пояснюються за допомогою фіг. 10. Нарізне з'єднання з ніпелем 14 повинне бути таким, щоб при обертанні ніпеля 14, що відбувається в результаті обертання поворотного ковпачка 2, проколювальний і розрізувальний елемент 30 рухався максимально вгору, оскільки нерухомі утримувальні стрижні 33 не дають йому можливості провертатися разом з ніпелем 14. Після того, як проколювальний і розрізувальний елемент 30 піднімається вгору, його ріжучі наконечники 29 проколюють плівку 27 стакана 31 з речовиною, а потім розрізають його, як це показано на фігурі. Рідка речовина в стакані 31 витікає з нього і скупчується на дні стакана, над отвором 9. Поступальне переміщення проколювального і розрізувального елемента 30 сприяє також виходу штиря 16 з отвору 9, внаслідок чого отвір відкривається. Проте рідка речовина ще не витікає з необхідною інтенсивністю. Розмір отвору 9 може бути настільки малим, що капілярність рідкої речовини не дозволяє йому витікати через отвір. Витікати вона починає тільки після досягнення достатнього градієнта тиску між рідкою речовиною і внутрішнім відсіком ємності нижче отвору 9. На фігурі 11 показана штуцерна муфта 1, проколювальний і розрізувальний елемент 30 і стакан 31 з речовиною, вид зверху під нахилом. На фігурі видно спиці 34 проколювального і розрізувального елемента 30. Утримувальні стрижні 33 на дні стакана 7 всередині штуцерної муфти 1 в монтажному положенні проходять між спицями 34 проколювального і розрізувального елемента 30 вгору, чим забезпечують його кутове положення в ніпелі 14. Крім того, на фігурі видно ріжучі наконечники 29 проколювального і розрізувального елемента 30. Зверху на кромці штуцерної муфти 1 сформовано два язички 35, а також упорний елемент 36. Коли поворотний ковпачок 2 нагвинчений на штуцерну муфту 1, ці елементи за допомогою відповідних їм елементів усередині поворотного ковпачка 2 гарантують, що при відкриванні кришки, тобто коли 4 UA 98830 C2 5 10 15 20 25 поворотний ковпачок 2 обертається проти годинникової стрілки, якщо дивитися зверху, відбуваються такі зміни: У першій фазі ковпак 2 обертається горизонтально відносно штуцерної муфти 1. Обертання ковпачка супроводжується тріском язичків 35. В результаті цього переміщення проколювальний і розрізувальний елемент 30, встановлений всередині обертового ніпеля 14, утримується в своєму кутовому положенні, завдяки чому він за рахунок нарізного з'єднання з ніпелем 14 починає рухатися вгору, як показано на фіг. 9 і 10. При цьому ріжучі наконечники 29 проколювального і розрізувального елемента 30 проколюють плівку 27 стакана 31 з речовиною, що знаходиться усередині ніпеля 14. Одночасно з цим штир 16 проколювального і розрізувального елемента 30, якщо він передбачений особливостями конструкції, виймається вгору із отвору 9. Після завершення всіх цих переміщень поворотний ковпачок 2 на штуцерній муфті 1 доходить до упору. Обертовий рух ковпачка обмежується упорним елементом 36. Далі відбувається вирівнювання тиску у внутрішній частині ємності під отвором 9 і усередині стакана 7 і стакана 31 з речовиною, і рідина зі стакана 31 скупчується на дні стакана 7. Вона піддається дії тиску, значення якого вище атмосферного, якщо ємність, оснащена таким типом кришки, заповнена газовиділяючою рідиною, наприклад, мінеральною водою з домішкою вуглекислого газу. Якщо продовжити обертання поворотного ковпачка 2, то він захопить штуцерну муфту 1. Обертаючи муфту 1 у напрямку відкривання ємності, можна згвинтити її зі штуцера ємності, що приведе до зниження тиску всередині ємності до рівня атмосферного. Після цього, навіть коли кришка ще повністю не прибрана з шийки ємності, миттєво виникає різниця тиску між внутрішнім простором стакана і внутрішнім простором ємності. Ця різниця тиску приводить до того, що рідка речовина, що знаходиться зверху над отвором 9, із зусиллям витискається через цей отвір всередину ємності під дією більш високого тиску всередині стакана 7. Процес супроводжується характерним шипінням. Впорскування рідкої речовини можна спостерігати, якщо ємність виготовлена з прозорого матеріалу, наприклад, із скла aбо поліетилену. Впорскування під тиском є візуально цікавим видовищем. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Кришка для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність (26) з газовиділяючою рідиною, що складається зі штуцерної муфти (1) і герметично насадженого на неї зверху поворотного ковпачка (2), причому рідка речовина поміщена між штуцерною муфтою (1) і поворотним ковпачком (2), яка відрізняється тим, що штуцерна муфта (1) внутрішнім виступом (6) утримує орієнтований всередину штуцера ємності стакан (7), в дні якого виконано принаймні один отвір (9), розмір якого настільки малий, що при однаковому тиску знизу і зверху від отвору (9) рідка речовина, що знаходиться в стакані (7), за рахунок її капілярності не витікає через отвір (9) в ємність (26), а при відгвинчуванні поворотного ковпачка (2) із захопленням штуцерної муфти (1) від штуцера (5) ємності в результаті вирівнювання тиску між внутрішнім відсіком і навколишнім повітрям рідка речовина за рахунок підвищення тиску усередині поворотного ковпачка (2) витискається із стакана (7) через цей принаймні один отвір (9) до ємності (26). 2. Кришка для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність (26) за п. 1, яка відрізняється тим, що рідка речовина поміщена між штуцерною муфтою (1) і поворотним ковпачком (2), при цьому вона залита в спеціальний запаяний плівкою стакан (31), встановлений у перекинутому положенні плівкою (27) вниз у сформованому в поворотному ковпачку (2) ніпелі (14), при цьому ніпель (14) знизу перекриває вкладений стакан (31) з рідиною і оснащений внутрішньою різзю (28), на якій встановлений поворотний проколювальний і розрізувальний елемент (30) з орієнтованими вгору ріжучими наконечниками (29), і що штуцерна муфта (1) за допомогою її внутрішнього виступу (6) утримує орієнтований всередину штуцера ємності стакан (7), дно якого у напрямку отвору (9) утворює орієнтований донизу конус, причому до конусного дна приформовані орієнтовані вгору утримувальні стрижні (33), які пронизують проколювальний і розрізувальний елемент (30) і утримують його від обертання відносно стакана (7), так що при повороті ковпачка (2) і сформованого на ньому ніпеля (14) у напрямі відкривання проколювальний і розрізувальний елемент (30) рухається вгору за рахунок нарізного з'єднання, не провертаючись, і розкриває плівку (27) ріжучими наконечниками (29). 3. Кришка для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність (26), за будь-яким із попередніх пунктів, яка відрізняється тим, що між штуцерною муфтою (1) і поворотним ковпачком (2) передбачено обмежувач обертання, виконаний таким чином, що поворотний ковпачок (2) може бути повернений лише на певний кут відносно штуцерної муфти (1), в процесі цього повороту герметичність отвору (9) в дні стакана 5 UA 98830 C2 5 10 15 20 25 30 35 40 45 (8) може бути усунена, а сам стакан (7) зверху залишається герметично закритим, при цьому при подальшому обертанні поворотного ковпачка (2) він захоплює штуцерну муфту (1), внаслідок чого вся кришка може бути відгвинчена з ємності (26) з рідкою речовиною. 4. Кришка для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність (26), за одним із попередніх пунктів 1-3, яка відрізняється тим, що вона складається з штуцерної муфти (1) і герметично насадженого на неї зверху поворотного ковпачка (2), при цьому штуцерна муфта (1) утворює узгоджений зі штуцером (5) ємності стакан (7), в якому рідка речовина розміщена безпосередньо або в повітронепроникних капсулах (17), причому в дні стакана (7) виконано принаймні один отвір (9), розмір якого розрахований таким чином, що рідина при однаковому тиску зсередини і ззовні отвору (9) не витікає з нього, а при відгвинчуванні поворотного ковпачка (2) із захопленням штуцерної муфти (1) від штуцера (5) ємності в результаті вирівнювання тиску між внутрішнім відсіком і навколишнім повітрям рідка речовина витікає через цей принаймні один отвір (9). 5. Кришка для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність (26) за будь-яким із попередніх пунктів, яка відрізняється тим, що принаймні один отвір (9) при закритому положенні поворотного ковпачка (2) герметично закритий штирем (16), сформованим на нижній поверхні поворотного ковпачка (2) або на проколювальному і розрізувальному елементі (ЗО), при цьому отвір (9) відкривається, коли в процесі відгвинчування поворотного ковпачка (2) з нього виходить штир (16), і при цьому герметичність між ковпачком (2) і штуцерною муфтою (1) зберігається, а при подальшому обертанні поворотного ковпачка (2) захоплювана ним штуцерна муфта відгвинчується від штуцера ємності і в результаті вирівнювання тиску між внутрішнім відсіком і навколишнім повітрям рідка речовина витискається через цей принаймні один отвір (9). 6. Кришка для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність (26) за одним з пп. 1-2, яка відрізняється тим, що стакан (31) з рідиною окремо заповнений асептично, а потім асептично герметично запаяний за допомогою плівки. 7. Кришка для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність (26) за п. 4, яка відрізняється тим, що всередині кришки розміщена принаймні одна окремо виготовлена, наповнена речовиною, призначеною для добавляння, капсула (17), виконана зі здатністю відкриватися шляхом розчавлювання або проколювання і розрізання при обертанні поворотного ковпачка (2). 8. Кришка для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність (26) за п. 4, яка відрізняється тим, що поворотний ковпачок (2) має принаймні один пристрій для проколювання і/або розрізання у вигляді ріжучої кромки (20), за допомогою якого під час обертання поворотного ковпачка (2) розрізається або проколюється закладена всередині ковпачка капсула (17), а поміщена всередині капсули рідка речовина витікає в стакан (7) і скупчується на дні (8). 9. Кришка для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність (26) за п. 4, яка відрізняється тим, що поворотний ковпачок (2) оснащений принаймні однією притискною пластиною, яка при обертанні поворотного ковпачка (2) так стискує вкладену капсулу (17), що вона лопається, а рідка речовина, що міститься в ній, витікає в стакан (7) і скупчується на дні (8). 10. Кришка для дозованого добавляння окремо упакованої в цій кришці рідкої речовини в оснащену нею ємність (26) за п. 1, яка відрізняється тим, що отвір (9) в дні стакана (8) має настільки маленький розмір, що рідина в стакані (7) внаслідок її капілярності витікає через отвір (9) не під дією сили тяжіння, а внаслідок дії виниклої різниці тиску між вмістом стакана і вмістом пляшки або ємності. 6 UA 98830 C2 7 UA 98830 C2 8 UA 98830 C2 9 UA 98830 C2 10 UA 98830 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
