Гідромеханічний затискний патрон

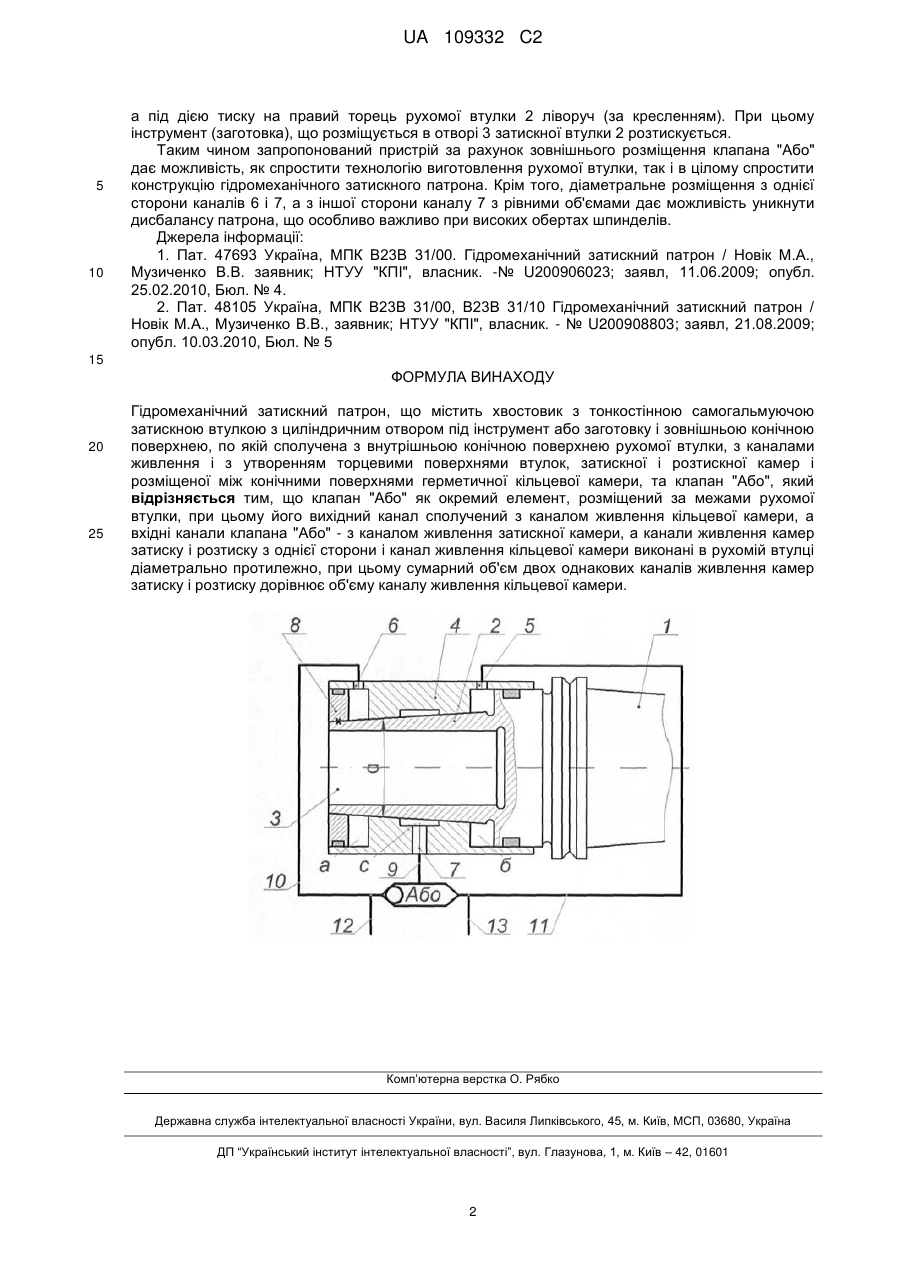

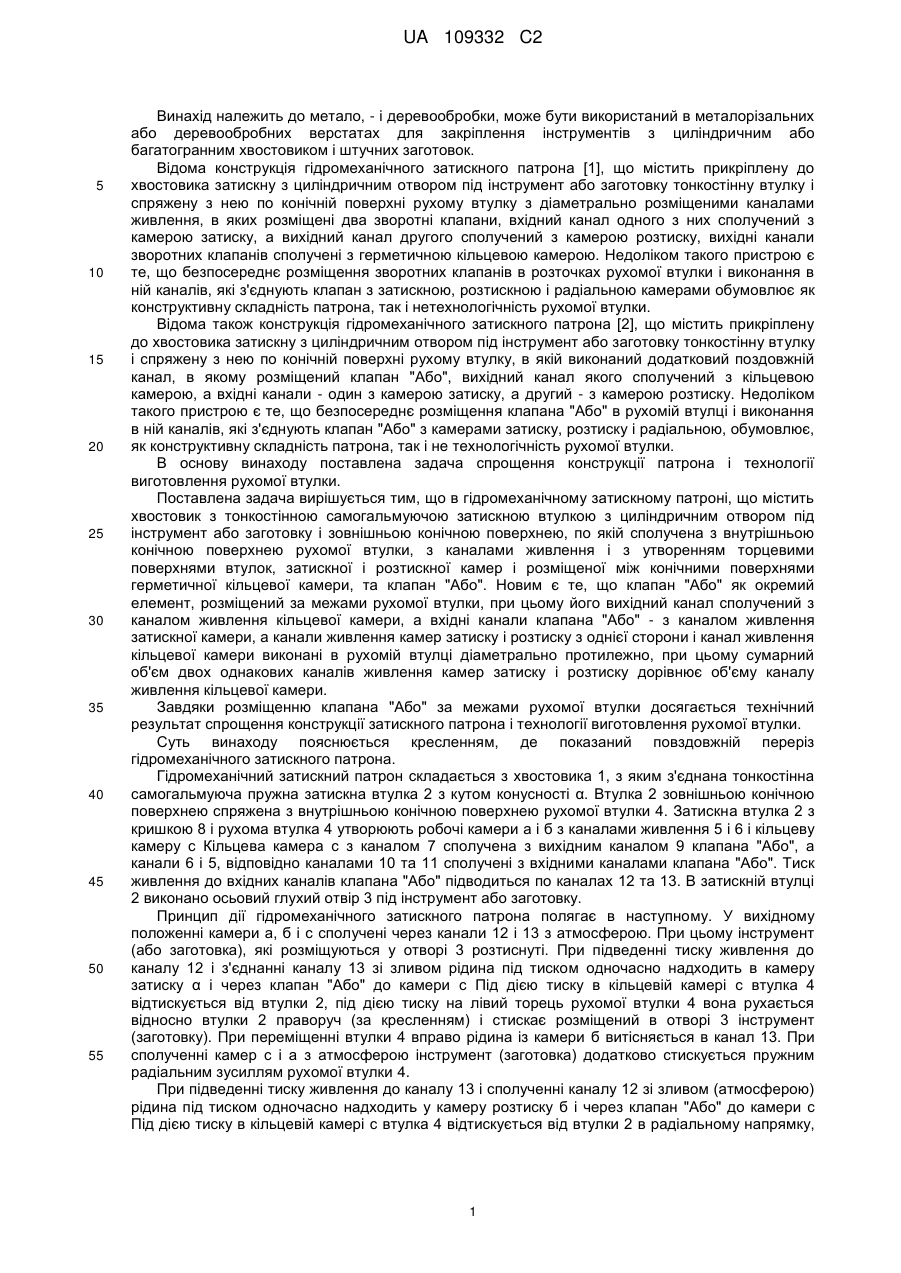

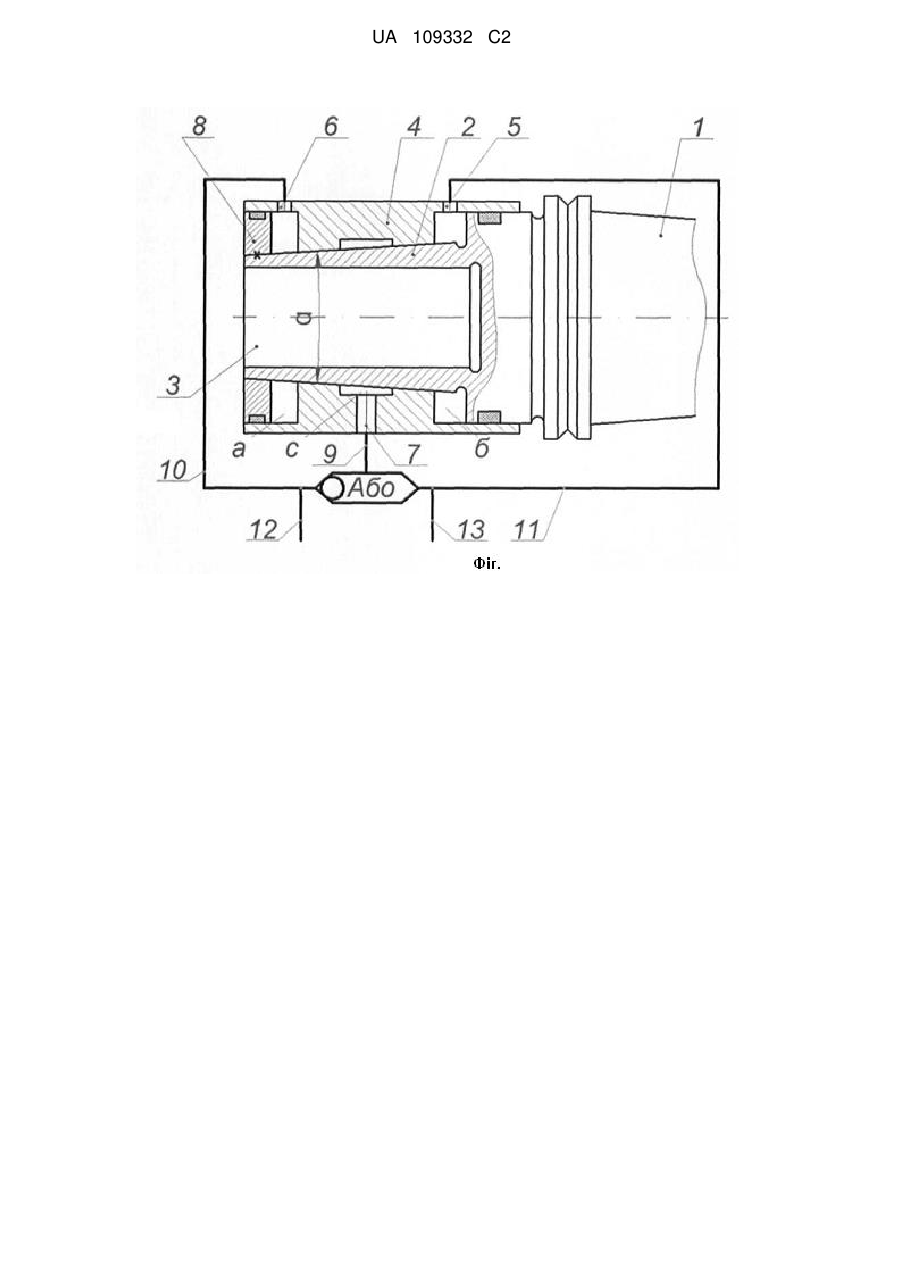

Реферат: В трикамерному затискному патроні тиск живлення підводиться до робочих камер від клапана "Або", який не входить в структуру патрона. Технічний результат - спрощена технологія виготовлення рухомої втулки і конструкція патрона. UA 109332 C2 (12) UA 109332 C2 UA 109332 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до метало, - і деревообробки, може бути використаний в металорізальних або деревообробних верстатах для закріплення інструментів з циліндричним або багатогранним хвостовиком і штучних заготовок. Відома конструкція гідромеханічного затискного патрона [1], що містить прикріплену до хвостовика затискну з циліндричним отвором під інструмент або заготовку тонкостінну втулку і спряжену з нею по конічній поверхні рухому втулку з діаметрально розміщеними каналами живлення, в яких розміщені два зворотні клапани, вхідний канал одного з них сполучений з камерою затиску, а вихідний канал другого сполучений з камерою розтиску, вихідні канали зворотних клапанів сполучені з герметичною кільцевою камерою. Недоліком такого пристрою є те, що безпосереднє розміщення зворотних клапанів в розточках рухомої втулки і виконання в ній каналів, які з'єднують клапан з затискною, розтискною і радіальною камерами обумовлює як конструктивну складність патрона, так і нетехнологічність рухомої втулки. Відома також конструкція гідромеханічного затискного патрона [2], що містить прикріплену до хвостовика затискну з циліндричним отвором під інструмент або заготовку тонкостінну втулку і спряжену з нею по конічній поверхні рухому втулку, в якій виконаний додатковий поздовжній канал, в якому розміщений клапан "Або", вихідний канал якого сполучений з кільцевою камерою, а вхідні канали - один з камерою затиску, а другий - з камерою розтиску. Недоліком такого пристрою є те, що безпосереднє розміщення клапана "Або" в рухомій втулці і виконання в ній каналів, які з'єднують клапан "Або" з камерами затиску, розтиску і радіальною, обумовлює, як конструктивну складність патрона, так і не технологічність рухомої втулки. В основу винаходу поставлена задача спрощення конструкції патрона і технології виготовлення рухомої втулки. Поставлена задача вирішується тим, що в гідромеханічному затискному патроні, що містить хвостовик з тонкостінною самогальмуючою затискною втулкою з циліндричним отвором під інструмент або заготовку і зовнішньою конічною поверхнею, по якій сполучена з внутрішньою конічною поверхнею рухомої втулки, з каналами живлення і з утворенням торцевими поверхнями втулок, затискної і розтискної камер і розміщеної між конічними поверхнями герметичної кільцевої камери, та клапан "Або". Новим є те, що клапан "Або" як окремий елемент, розміщений за межами рухомої втулки, при цьому його вихідний канал сполучений з каналом живлення кільцевої камери, а вхідні канали клапана "Або" - з каналом живлення затискної камери, а канали живлення камер затиску і розтиску з однієї сторони і канал живлення кільцевої камери виконані в рухомій втулці діаметрально протилежно, при цьому сумарний об'єм двох однакових каналів живлення камер затиску і розтиску дорівнює об'єму каналу живлення кільцевої камери. Завдяки розміщенню клапана "Або" за межами рухомої втулки досягається технічний результат спрощення конструкції затискного патрона і технології виготовлення рухомої втулки. Суть винаходу пояснюється кресленням, де показаний повздовжній переріз гідромеханічного затискного патрона. Гідромеханічний затискний патрон складається з хвостовика 1, з яким з'єднана тонкостінна самогальмуюча пружна затискна втулка 2 з кутом конусності α. Втулка 2 зовнішньою конічною поверхнею спряжена з внутрішньою конічною поверхнею рухомої втулки 4. Затискна втулка 2 з кришкою 8 і рухома втулка 4 утворюють робочі камери а і б з каналами живлення 5 і 6 і кільцеву камеру с Кільцева камера с з каналом 7 сполучена з вихідним каналом 9 клапана "Або", а канали 6 і 5, відповідно каналами 10 та 11 сполучені з вхідними каналами клапана "Або". Тиск живлення до вхідних каналів клапана "Або" підводиться по каналах 12 та 13. В затискній втулці 2 виконано осьовий глухий отвір 3 під інструмент або заготовку. Принцип дії гідромеханічного затискного патрона полягає в наступному. У вихідному положенні камери а, б і с сполучені через канали 12 і 13 з атмосферою. При цьому інструмент (або заготовка), які розміщуються у отворі 3 розтиснуті. При підведенні тиску живлення до каналу 12 і з'єднанні каналу 13 зі зливом рідина під тиском одночасно надходить в камеру затиску α і через клапан "Або" до камери с Під дією тиску в кільцевій камері с втулка 4 відтискується від втулки 2, під дією тиску на лівий торець рухомої втулки 4 вона рухається відносно втулки 2 праворуч (за кресленням) і стискає розміщений в отворі 3 інструмент (заготовку). При переміщенні втулки 4 вправо рідина із камери б витісняється в канал 13. При сполученні камер с і а з атмосферою інструмент (заготовка) додатково стискується пружним радіальним зусиллям рухомої втулки 4. При підведенні тиску живлення до каналу 13 і сполученні каналу 12 зі зливом (атмосферою) рідина під тиском одночасно надходить у камеру розтиску б і через клапан "Або" до камери с Під дією тиску в кільцевій камері с втулка 4 відтискується від втулки 2 в радіальному напрямку, 1 UA 109332 C2 5 10 а під дією тиску на правий торець рухомої втулки 2 ліворуч (за кресленням). При цьому інструмент (заготовка), що розміщується в отворі 3 затискної втулки 2 розтискується. Таким чином запропонований пристрій за рахунок зовнішнього розміщення клапана "Або" дає можливість, як спростити технологію виготовлення рухомої втулки, так і в цілому спростити конструкцію гідромеханічного затискного патрона. Крім того, діаметральне розміщення з однієї сторони каналів 6 і 7, а з іншої сторони каналу 7 з рівними об'ємами дає можливість уникнути дисбалансу патрона, що особливо важливо при високих обертах шпинделів. Джерела інформації: 1. Пат. 47693 Україна, МПК В23В 31/00. Гідромеханічний затискний патрон / Новік М.А., Музиченко В.В. заявник; НТУУ "КПІ", власник. -№ U200906023; заявл, 11.06.2009; опубл. 25.02.2010, Бюл. № 4. 2. Пат. 48105 Україна, МПК В23В 31/00, В23В 31/10 Гідромеханічний затискний патрон / Новік М.А., Музиченко В.В., заявник; НТУУ "КПІ", власник. - № U200908803; заявл, 21.08.2009; опубл. 10.03.2010, Бюл. № 5 15 ФОРМУЛА ВИНАХОДУ 20 25 Гідромеханічний затискний патрон, що містить хвостовик з тонкостінною самогальмуючою затискною втулкою з циліндричним отвором під інструмент або заготовку і зовнішньою конічною поверхнею, по якій сполучена з внутрішньою конічною поверхнею рухомої втулки, з каналами живлення і з утворенням торцевими поверхнями втулок, затискної і розтискної камер і розміщеної між конічними поверхнями герметичної кільцевої камери, та клапан "Або", який відрізняється тим, що клапан "Або" як окремий елемент, розміщений за межами рухомої втулки, при цьому його вихідний канал сполучений з каналом живлення кільцевої камери, а вхідні канали клапана "Або" - з каналом живлення затискної камери, а канали живлення камер затиску і розтиску з однієї сторони і канал живлення кільцевої камери виконані в рухомій втулці діаметрально протилежно, при цьому сумарний об'єм двох однакових каналів живлення камер затиску і розтиску дорівнює об'єму каналу живлення кільцевої камери. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
