Панель бічної стінки споруди для зберігання
Номер патенту: 99950
Опубліковано: 25.10.2012
Автори: Дінджелдейн Марк С., Гроссман Родні Б., Холмс Джастін М.
Формула / Реферат

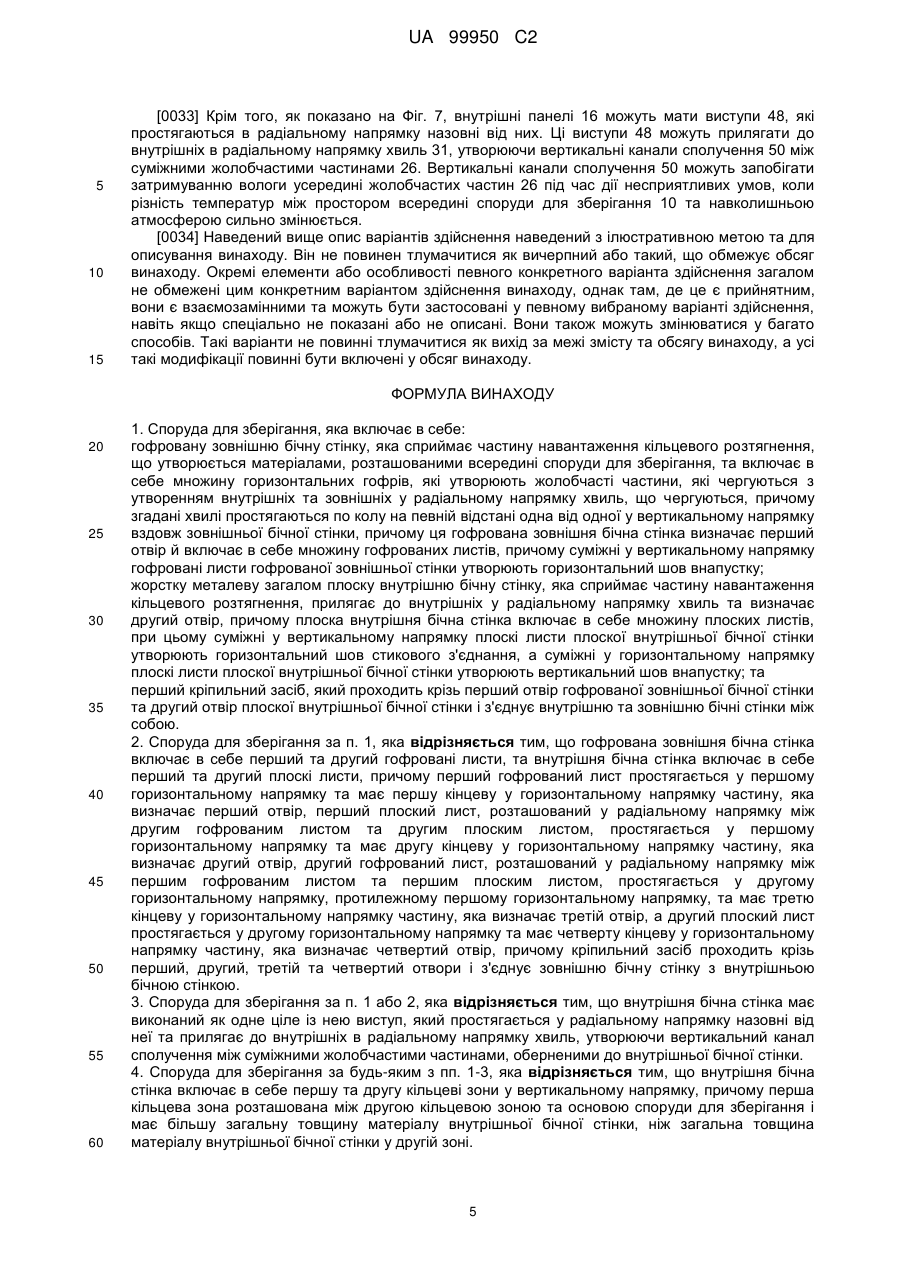

1. Споруда для зберігання, яка включає в себе:
гофровану зовнішню бічну стінку, яка сприймає частину навантаження кільцевого розтягнення, що утворюється матеріалами, розташованими всередині споруди для зберігання, та включає в себе множину горизонтальних гофрів, які утворюють жолобчасті частини, які чергуються з утворенням внутрішніх та зовнішніх у радіальному напрямку хвиль, що чергуються, причому згадані хвилі простягаються по колу на певній відстані одна від одної у вертикальному напрямку вздовж зовнішньої бічної стінки, причому ця гофрована зовнішня бічна стінка визначає перший отвір й включає в себе множину гофрованих листів, причому суміжні у вертикальному напрямку гофровані листи гофрованої зовнішньої стінки утворюють горизонтальний шов внапустку;
жорстку металеву загалом плоску внутрішню бічну стінку, яка сприймає частину навантаження кільцевого розтягнення, прилягає до внутрішніх у радіальному напрямку хвиль та визначає другий отвір, причому плоска внутрішня бічна стінка включає в себе множину плоских листів, при цьому суміжні у вертикальному напрямку плоскі листи плоскої внутрішньої бічної стінки утворюють горизонтальний шов стикового з'єднання, а суміжні у горизонтальному напрямку плоскі листи плоскої внутрішньої бічної стінки утворюють вертикальний шов внапустку; та
перший кріпильний засіб, який проходить крізь перший отвір гофрованої зовнішньої бічної стінки та другий отвір плоскої внутрішньої бічної стінки і з'єднує внутрішню та зовнішню бічні стінки між собою.
2. Споруда для зберігання за п. 1, яка відрізняється тим, що гофрована зовнішня бічна стінка включає в себе перший та другий гофровані листи, та внутрішня бічна стінка включає в себе перший та другий плоскі листи, причому перший гофрований лист простягається у першому горизонтальному напрямку та має першу кінцеву у горизонтальному напрямку частину, яка визначає перший отвір, перший плоский лист, розташований у радіальному напрямку між другим гофрованим листом та другим плоским листом, простягається у першому горизонтальному напрямку та має другу кінцеву у горизонтальному напрямку частину, яка визначає другий отвір, другий гофрований лист, розташований у радіальному напрямку між першим гофрованим листом та першим плоским листом, простягається у другому горизонтальному напрямку, протилежному першому горизонтальному напрямку, та має третю кінцеву у горизонтальному напрямку частину, яка визначає третій отвір, а другий плоский лист простягається у другому горизонтальному напрямку та має четверту кінцеву у горизонтальному напрямку частину, яка визначає четвертий отвір, причому кріпильний засіб проходить крізь перший, другий, третій та четвертий отвори і з'єднує зовнішню бічну стінку з внутрішньою бічною стінкою.
3. Споруда для зберігання за п. 1 або 2, яка відрізняється тим, що внутрішня бічна стінка має виконаний як одне ціле із нею виступ, який простягається у радіальному напрямку назовні від неї та прилягає до внутрішніх в радіальному напрямку хвиль, утворюючи вертикальний канал сполучення між суміжними жолобчастими частинами, оберненими до внутрішньої бічної стінки.
4. Споруда для зберігання за будь-яким з пп. 1-3, яка відрізняється тим, що внутрішня бічна стінка включає в себе першу та другу кільцеві зони у вертикальному напрямку, причому перша кільцева зона розташована між другою кільцевою зоною та основою споруди для зберігання і має більшу загальну товщину матеріалу внутрішньої бічної стінки, ніж загальна товщина матеріалу внутрішньої бічної стінки у другій зоні.

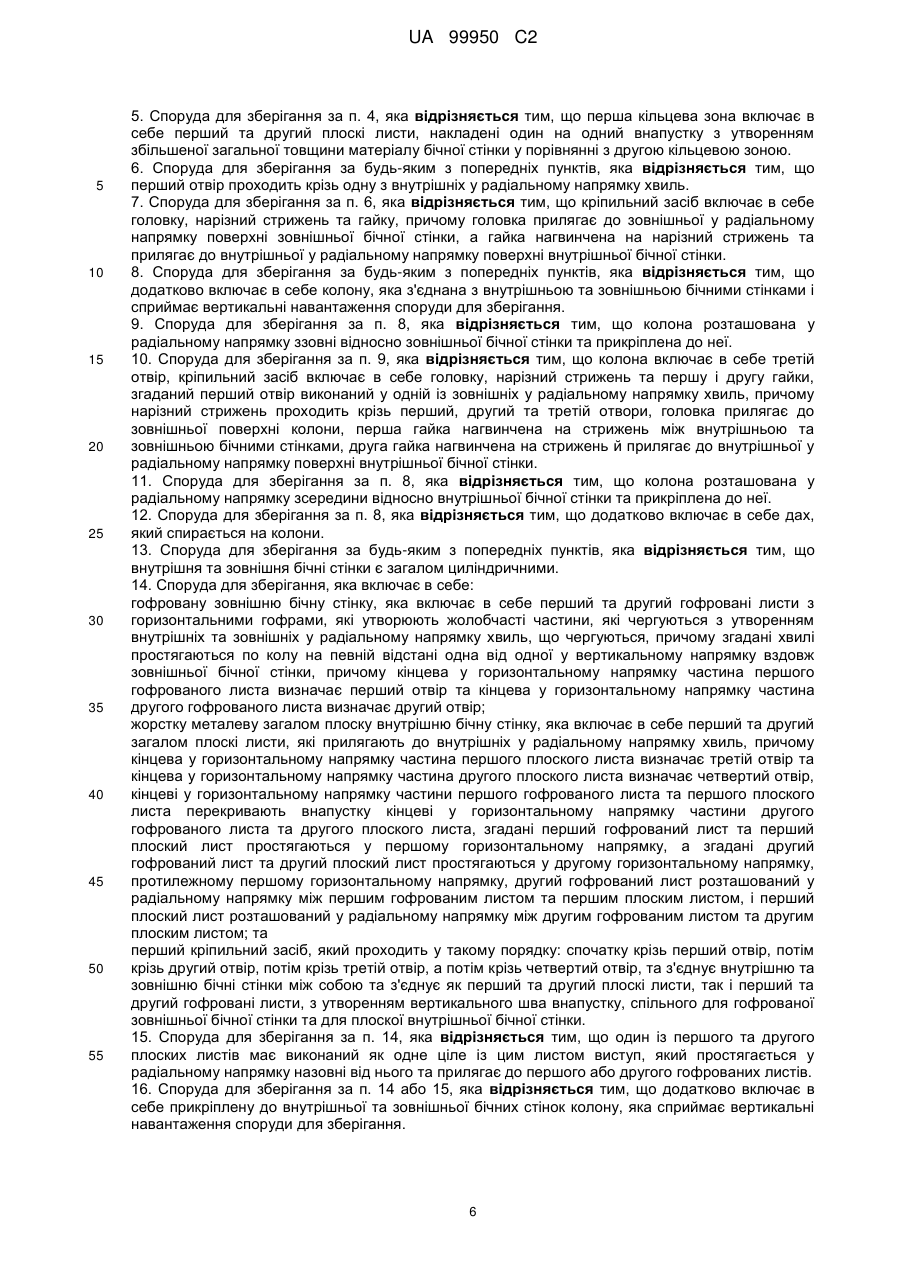

5. Споруда для зберігання за п. 4, яка відрізняється тим, що перша кільцева зона включає в себе перший та другий плоскі листи, накладені один на одний внапустку з утворенням збільшеної загальної товщини матеріалу бічної стінки у порівнянні з другою кільцевою зоною.
6. Споруда для зберігання за будь-яким з попередніх пунктів, яка відрізняється тим, що перший отвір проходить крізь одну з внутрішніх у радіальному напрямку хвиль.
7. Споруда для зберігання за п. 6, яка відрізняється тим, що кріпильний засіб включає в себе головку, нарізний стрижень та гайку, причому головка прилягає до зовнішньої у радіальному напрямку поверхні зовнішньої бічної стінки, а гайка нагвинчена на нарізний стрижень та прилягає до внутрішньої у радіальному напрямку поверхні внутрішньої бічної стінки.
8. Споруда для зберігання за будь-яким з попередніх пунктів, яка відрізняється тим, що додатково включає в себе колону, яка з'єднана з внутрішньою та зовнішньою бічними стінками і сприймає вертикальні навантаження споруди для зберігання.
9. Споруда для зберігання за п. 8, яка відрізняється тим, що колона розташована у радіальному напрямку ззовні відносно зовнішньої бічної стінки та прикріплена до неї.
10. Споруда для зберігання за п. 9, яка відрізняється тим, що колона включає в себе третій отвір, кріпильний засіб включає в себе головку, нарізний стрижень та першу і другу гайки, згаданий перший отвір виконаний у одній із зовнішніх у радіальному напрямку хвиль, причому нарізний стрижень проходить крізь перший, другий та третій отвори, головка прилягає до зовнішньої поверхні колони, перша гайка нагвинчена на стрижень між внутрішньою та зовнішньою бічними стінками, друга гайка нагвинчена на стрижень й прилягає до внутрішньої у радіальному напрямку поверхні внутрішньої бічної стінки.
11. Споруда для зберігання за п. 8, яка відрізняється тим, що колона розташована у радіальному напрямку зсередини відносно внутрішньої бічної стінки та прикріплена до неї.
12. Споруда для зберігання за п. 8, яка відрізняється тим, що додатково включає в себе дах, який спирається на колони.
13. Споруда для зберігання за будь-яким з попередніх пунктів, яка відрізняється тим, що внутрішня та зовнішня бічні стінки є загалом циліндричними.
14. Споруда для зберігання, яка включає в себе:
гофровану зовнішню бічну стінку, яка включає в себе перший та другий гофровані листи з горизонтальними гофрами, які утворюють жолобчасті частини, які чергуються з утворенням внутрішніх та зовнішніх у радіальному напрямку хвиль, що чергуються, причому згадані хвилі простягаються по колу на певній відстані одна від одної у вертикальному напрямку вздовж зовнішньої бічної стінки, причому кінцева у горизонтальному напрямку частина першого гофрованого листа визначає перший отвір та кінцева у горизонтальному напрямку частина другого гофрованого листа визначає другий отвір;
жорстку металеву загалом плоску внутрішню бічну стінку, яка включає в себе перший та другий загалом плоскі листи, які прилягають до внутрішніх у радіальному напрямку хвиль, причому кінцева у горизонтальному напрямку частина першого плоского листа визначає третій отвір та кінцева у горизонтальному напрямку частина другого плоского листа визначає четвертий отвір, кінцеві у горизонтальному напрямку частини першого гофрованого листа та першого плоского листа перекривають внапустку кінцеві у горизонтальному напрямку частини другого гофрованого листа та другого плоского листа, згадані перший гофрований лист та перший плоский лист простягаються у першому горизонтальному напрямку, а згадані другий гофрований лист та другий плоский лист простягаються у другому горизонтальному напрямку, протилежному першому горизонтальному напрямку, другий гофрований лист розташований у радіальному напрямку між першим гофрованим листом та першим плоским листом, і перший плоский лист розташований у радіальному напрямку між другим гофрованим листом та другим плоским листом; та
перший кріпильний засіб, який проходить у такому порядку: спочатку крізь перший отвір, потім крізь другий отвір, потім крізь третій отвір, а потім крізь четвертий отвір, та з'єднує внутрішню та зовнішню бічні стінки між собою та з'єднує як перший та другий плоскі листи, так і перший та другий гофровані листи, з утворенням вертикального шва внапустку, спільного для гофрованої зовнішньої бічної стінки та для плоскої внутрішньої бічної стінки.
15. Споруда для зберігання за п. 14, яка відрізняється тим, що один із першого та другого плоских листів має виконаний як одне ціле із цим листом виступ, який простягається у радіальному напрямку назовні від нього та прилягає до першого або другого гофрованих листів.
16. Споруда для зберігання за п. 14 або 15, яка відрізняється тим, що додатково включає в себе прикріплену до внутрішньої та зовнішньої бічних стінок колону, яка сприймає вертикальні навантаження споруди для зберігання.
17. Споруда для зберігання за п. 16, яка відрізняється тим, що додатково включає в себе дах, який спирається на колони.
18. Споруда для зберігання, яка включає в себе:
гофровану зовнішню бічну стінку, яка утворює зовнішнє кільце та сприймає кільцеве розтягнення, що утворюється матеріалами, розташованими всередині споруди для зберігання, та включає в себе множину горизонтальних гофрів, які утворюють жолобчасті частини, які чергуються з утворенням внутрішніх та зовнішніх у радіальному напрямку хвиль, що чергуються, причому згадані хвилі простягаються по колу на певній відстані одна від одної у вертикальному напрямку вздовж зовнішньої бічної стінки, та гофрована зовнішня бічна стінка визначає перший отвір;
жорстку металеву загалом плоску внутрішню бічну стінку, яка утворює внутрішнє кільце, яке сприймає кільцеве розтягнення та визначає другий отвір;
перший кріпильний засіб, який проходить крізь перший та другий отвори і з'єднує внутрішню та зовнішню бічні стінки між собою;
колону, яка прикріплена до внутрішньої та зовнішньої бічних стінок і сприймає вертикальні навантаження споруди для зберігання; та
дах, який спирається на колони, причому загальна товщина матеріалу з'єднаних внутрішньої та зовнішньої бічних стінок у радіальному напрямку у зоні поблизу основи споруди для зберігання більша, ніж товщина у зоні поблизу даху;
причому внутрішня бічна стінка має виступ, виконаний як одне ціле із нею у вигляді опуклості внутрішньої бічної стінки, який простягається у радіальному напрямку назовні від її зовнішньої поверхні та прилягає до внутрішніх у радіальному напрямку хвиль, утворюючи вертикальний канал сполучення між внутрішніми у радіальному напрямку хвилями суміжних жолобчастих частин та зовнішньою поверхнею внутрішньої бічної стінки.
19. Споруда для зберігання за п. 18, яка відрізняється тим, що гофрована зовнішня бічна стінка включає в себе перший та другий гофровані листи, внутрішня бічна стінка включає в себе перший та другий плоскі листи, згаданий перший гофрований лист простягається у першому горизонтальному напрямку та має першу кінцеву у горизонтальному напрямку частину, яка визначає перший отвір, перший плоский лист розташований у радіальному напрямку між другим гофрованим листом та другим плоским листом, простягається у першому горизонтальному напрямку та має другу кінцеву у горизонтальному напрямку частину, яка визначає другий отвір, другий гофрований лист розташований у радіальному напрямку між першим гофрованим листом та першим плоским листом, простягається у другому горизонтальному напрямку, протилежному першому горизонтальному напрямку, та має третю кінцеву у горизонтальному напрямку частину, яка визначає третій отвір, а другий плоский лист простягається у другому горизонтальному напрямку та має четверту кінцеву у горизонтальному напрямку частину, яка визначає четвертий отвір, причому кріпильний засіб проходить крізь перший, другий, третій та четвертий отвори і з'єднує зовнішню бічну стінку з внутрішньою бічною стінкою.
Текст

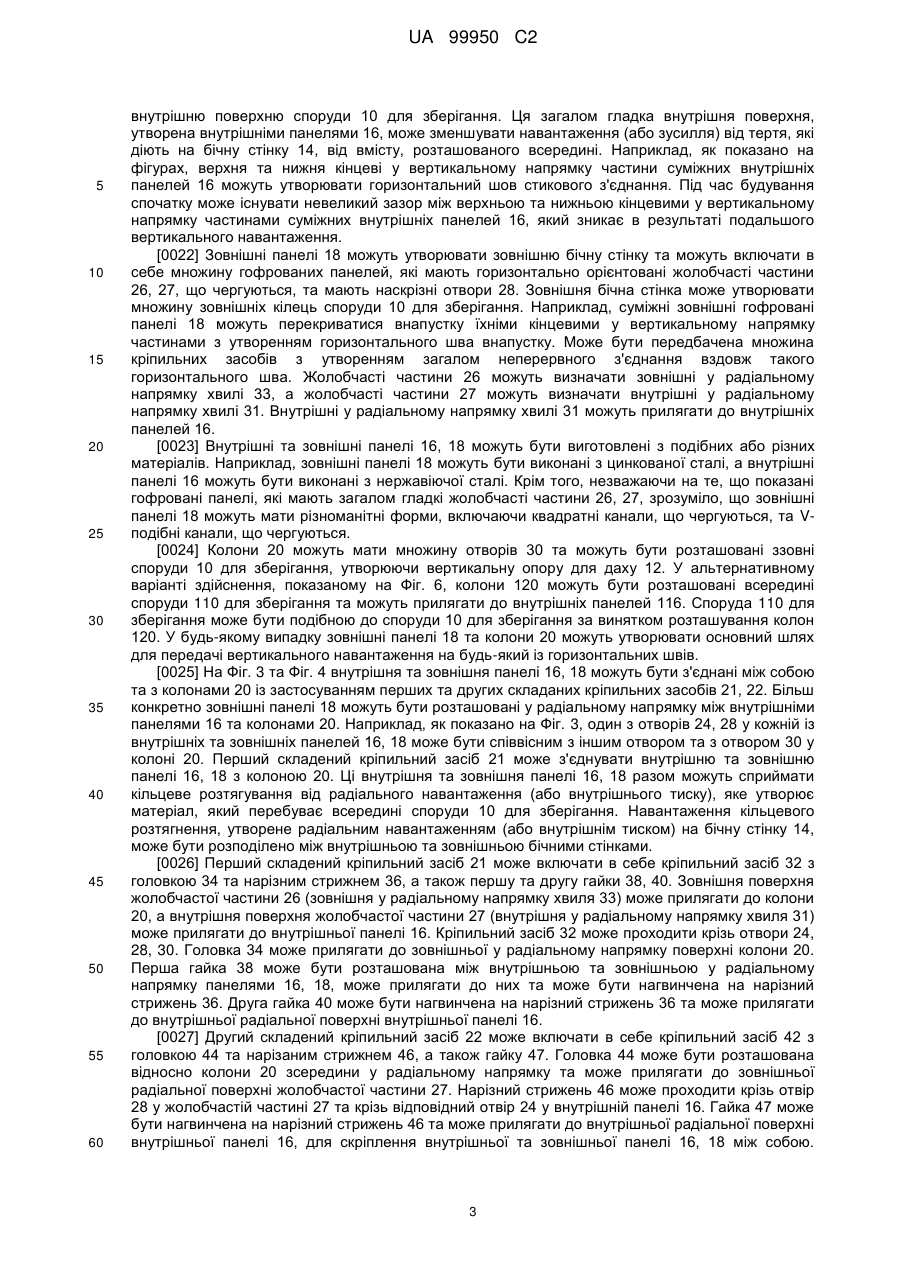

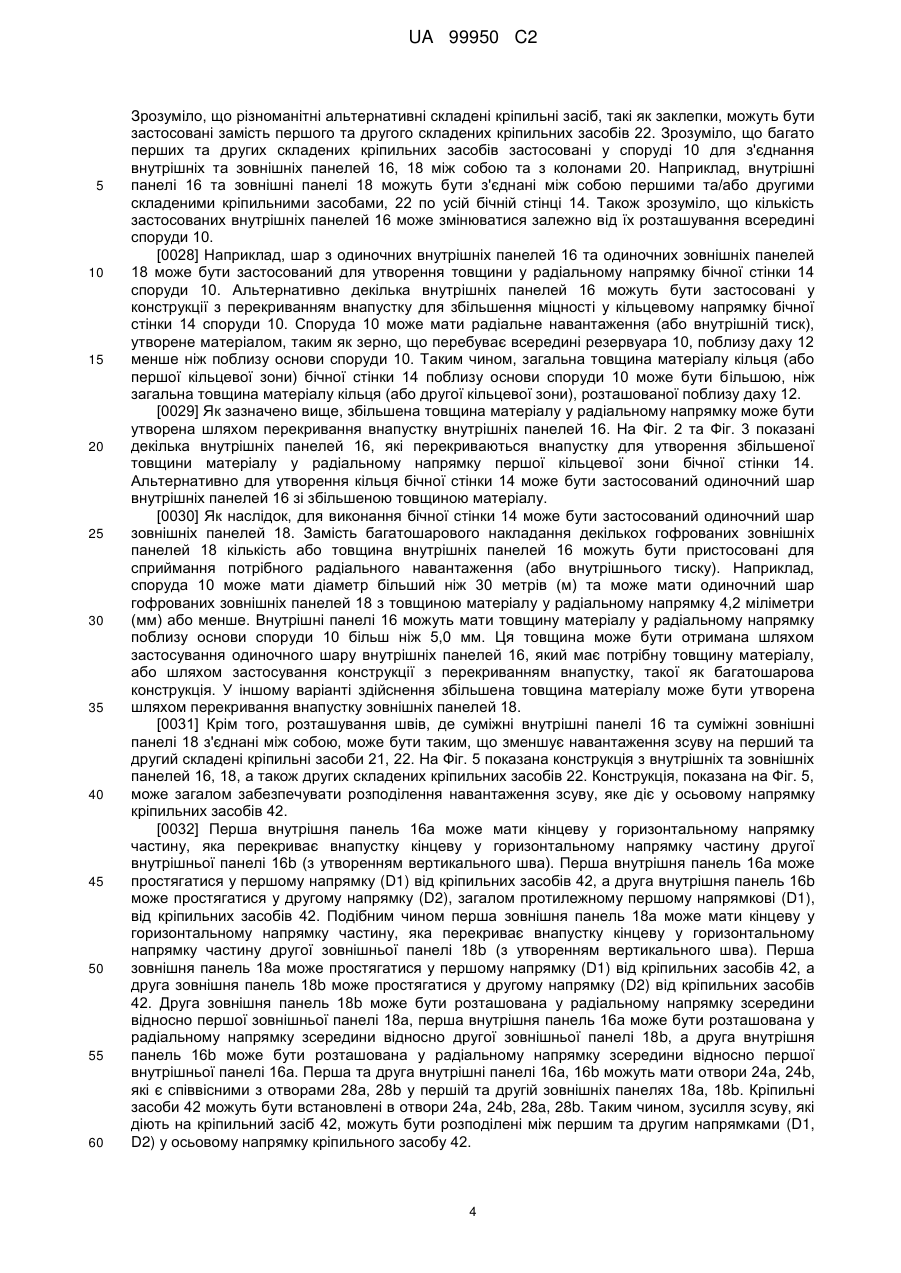

Реферат: Споруда для зберігання може включати в себе гофровану зовнішню бічну стінку, загалом плоску внутрішню бічну стінку та перший кріпильний засіб. Ця гофрована зовнішня бічна стінка може сприймати кільцеве розтягнення, утворене матеріалами, розташованими всередині споруди для зберігання, та може включати в себе групи горизонтальних гофрів, які утворюють жолобчасті частини, які чергуються з утворенням внутрішніх та зовнішніх у радіальному напрямку хвиль, що чергуються, причому згадані хвилі простягаються по колу на певній відстані одна від одної у вертикальному напрямку вздовж зовнішньої бічної стінки. Гофрована зовнішня бічна стінка може визначати перший отвір. Загалом плоска внутрішня бічна стінка може сприймати кільцеве розтягнення, прилягає до внутрішніх у радіальному напрямку хвиль та визначає другий отвір. Перший кріпильний засіб може проходити крізь перший та другий отвори і може з'єднувати внутрішню та зовнішню бічні стінки між собою. UA 99950 C2 (12) UA 99950 C2 UA 99950 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перехресне посилання на споріднені заявки [0001] Ця заявка претендує на пріоритет за заявкою на патент США №12/409,104, поданою 23 березня 2009 року, та попередньою заявкою на патент США № 61/038,845, поданою 24 березня 2008 року. Зміст вищезгаданих заявок включено до цього опису у повному обсязі шляхом посилання. Галузь застосування [0002] Цей винахід має відношення до споруд для зберігання, зокрема, до бічної стінки споруди для зберігання. Передумови створення винаходу [0003] Інформація, наведена у цьому розділі, лише надає інформацію щодо передумов створення цього винаходу та може не являти собою аналіз відомого рівня техніки. [0004] Комерційні споруди для зберігання матеріалів, таких як зерно, можуть включати в себе дах та стіни, виконані з певної кількості гофрованих листів та вертикальних колон. Як правило, колони можуть підтримувати дах, а гофровані листи можуть сприймати внутрішній тиск (або спрямовані назовні радіальні зусилля), який утворює матеріал, що зберігається усередині споруди для зберігання. Колони також можуть сприймати навантаження на гофровані листи, спричинене тертям між зерном та гофрованими листами. [0005] Оскільки місткість споруди для зберігання зростає в результаті збільшення висоти та діаметра цієї споруди, кільцеве розтягнення стінки може зростати з причини підвищеного внутрішнього тиску (який створює спрямовані назовні радіальні зусилля) всередині споруди для зберігання, спричиненого збільшеною масою матеріалу, що зберігається. Типові комерційні споруди для зберігання можуть мати гофровані листи з товщиною матеріалу 4,2 міліметри (мм) або менше (матеріал 8 типорозміру). Якщо ж розмір споруди зростає, то загальна товщина матеріалу гофрованих листів може бути збільшена для сприймання підвищених кільцевих напружень. Тоді гофровані листи можуть бути виконані багатошаровими для збільшення товщини матеріалу. Спрямовані назовні радіальні зусилля можуть додатково збільшувати спрямовані донизу зусилля, які діють на листи (наприклад, внаслідок тертя) та які можуть бути збільшені гофрованою поверхнею листів. Суть винаходу [0006] У цьому розділі наведений загальний скорочений виклад суті винаходу, який не являє собою повний опис його головних особливостей, повного обсягу або усіх можливих особливостей. [0007] Споруда для зберігання може включати в себе гофровану зовнішню бічну стінку, загалом плоску внутрішню бічну стінку та перший кріпильний засіб. Ця гофрована зовнішня бічна стінка може сприймати частину навантаження кільцевого розтягнення, утвореного матеріалами, розташованими всередині споруди для зберігання, та може включати в себе множину горизонтальних гофрів, які утворюють жолобчасті частини, які чергуються з утворенням внутрішніх та зовнішніх у радіальному напрямку хвиль, що чергуються, причому згадані хвилі простягаються по колу на певній відстані одна від одної у вертикальному напрямку вздовж зовнішньої бічної стінки. Гофрована зовнішня бічна стінка може визначати перший отвір. Загалом плоска внутрішня бічна стінка може сприймати частину навантаження кільцевого розтягнення, прилягає до внутрішніх у радіальному напрямку хвиль та визначає другий отвір. Перший кріпильний засіб може проходити крізь перший та другий отвори і може з'єднувати внутрішню та зовнішню бічні стінки між собою. [0008] У іншому варіанті здійснення винаходу споруда для зберігання може включати в себе гофровану зовнішню бічну стінку, загалом плоску внутрішню бічну стінку та перший кріпильний засіб. Ця гофрована зовнішня бічна стінка може включати в себе перший та другий гофровані листи з горизонтальними гофрами, які утворюють жолобчасті частини, які чергуються з утворенням внутрішніх та зовнішніх у радіальному напрямку хвиль, що чергуються, причому згадані хвилі простягаються по колу на певній відстані одна від одної у вертикальному напрямку вздовж зовнішньої бічної стінки. Кінцева у горизонтальному напрямку частина першого гофрованого листа може визначати перший отвір, та кінцева у горизонтальному напрямку частина другого гофрованого листа може визначати другий отвір. Загалом плоска внутрішня бічна стінка може включати в себе перший та другий загалом плоскі листи, які прилягають до внутрішніх у радіальному напрямку хвиль. Кінцева у горизонтальному напрямку частина першого плоского листа може визначати третій отвір, та кінцева у горизонтальному напрямку частина другого плоского листа може визначати четвертий отвір. Кінцеві у горизонтальному напрямку частини першого гофрованого листа та першого плоского листа можуть перекривати внапустку кінцеві у горизонтальному напрямку частини другого гофрованого листа та другого плоского листа (з утворенням вертикального шва). Перший гофрований лист та перший плоский 1 UA 99950 C2 5 10 15 20 25 30 35 40 45 50 55 60 лист можуть простягатися у першому горизонтальному напрямку, а другий гофрований лист та другий плоский лист можуть простягатися у другому горизонтальному напрямку, протилежному першому горизонтальному напрямку. Другий гофрований лист може бути розташований у радіальному напрямку між першим гофрованим листом та першим плоским листом, а перший плоский лист може бути розташований у радіальному напрямку між другим гофрованим листом та другим плоским листом. Перший кріпильний засіб може проходити у такому порядку: спочатку крізь перший отвір, потім крізь другий отвір, потім крізь третій отвір, а потім крізь четвертий отвір, з'єднуючи внутрішні та зовнішні бічні стінки між собою. [0009] У іншому варіанті здійснення цього винаходу споруда для зберігання може включати в себе гофровану зовнішню бічну стінку, загалом плоску внутрішню бічну стінку, перший кріпильний засіб, колону та дах. Ця гофрована зовнішня бічна стінка може утворювати зовнішнє кільце та сприймати навантаження кільцевого розтягнення, утворене матеріалами, розташованими всередині споруди для зберігання, та може включати в себе множину горизонтальних гофрів, які утворюють жолобчасті частини, які чергуються з утворенням внутрішніх та зовнішніх у радіальному напрямку хвиль, що чергуються, причому згадані хвилі простягаються по колу на певній відстані одна від одної у вертикальному напрямку вздовж зовнішньої бічної стінки. Гофрована зовнішня бічна стінка крім того може визначати перший отвір. Загалом плоска внутрішня бічна стінка може утворювати внутрішнє кільце, яке сприймає навантаження кільцевого розтягнення та визначає другий отвір. Перший кріпильний засіб може проходити крізь перший та другий отвори і може з'єднувати внутрішню та зовнішню бічні стінки між собою. Колона може бути прикріплена до внутрішньої та зовнішньої бічних стінок і може сприймати вертикальні навантаження споруди для зберігання. Дах може спиратися на колони. Загальна товщина матеріалу з'єднаних внутрішньої та зовнішньої бічних стінок у радіальному напрямку може бути більшою у зоні поблизу основи споруди для зберігання, ніж у зоні поблизу даху. [0010] Інші сфери можливого застосування стануть зрозумілими з наведеного нижче докладного опису. Опис та конкретні приклади, наведені у цьому короткому викладі суті винаходу, наведені виключно з ілюстративною метою та не повинні тлумачитися як обмеження обсягу винаходу. Фігури [0011] Фігури, описані у цьому документі, наведені виключно з ілюстративною метою та у жодному випадку не повинні тлумачитися як обмеження обсягу винаходу. [0012] Фіг. 1 являє собою схематичний вид споруди для зберігання за цим винаходом; [0013] Фіг. 2 являє собою місцевий вид у перспективі складеної бічної стінки споруди для зберігання, показаної на Фіг. 1; [0014] Фіг. 3 являє собою місцевий вид у перспективі у розібраному стані складеної бічної стінки, показаної на Фіг. 2; [0015] Фіг. 4 являє собою місцевий розріз складеної бічної стінки споруди для зберігання, показаної на Фіг. 1; [0016] Фіг. 5 являє собою розріз конструкції кріпильного шва складеної бічної стінки, показаної на Фіг. 1; [0017] Фіг. 6 являє собою місцевий розріз альтернативного варіанта складеної бічної стінки за цим винаходом; та[0018] Фіг. 7 являє собою місцевий розріз складеної бічної стінки споруди для зберігання, показаної на Фіг. 1. Докладний опис [0019] Наведений нижче опис по суті являє собою опис лише прикладів та у жодному випадку не повинен тлумачитися як обмеження обсягу винаходу, його застосування або використання. Слід розуміти, що на усіх кресленнях відповідними позиціями позначені подібні або відповідні частини та особливості конструкції. [0020] На Фіг. 1 показана споруда 10 для зберігання. Споруда 10 для зберігання може бути застосована для зберігання різноманітних матеріалів, включаючи зерно. Споруда 10 для зберігання може включати в себе дах 12, прикріплений до бічної стінки 14. Крім того, на Фіг. 2-4 показано, що бічна стінка 14 може включати в себе внутрішні панелі 16, зовнішні панелі 18, колони 20, а також перший та другий складені кріпильні засоби 21, 22. Альтернативно споруда 10 для зберігання може мати конструкцію без застосування колон 20. [0021] Внутрішні панелі 16 можуть утворювати внутрішню бічну стінку та можуть включати в себе множину загалом плоских панелей з наскрізними отворами 24. Внутрішня бічна стінка може утворювати множину внутрішніх кілець споруди 10 для зберігання. Внутрішні панелі 16 можуть формувати внутрішній простір споруди 10 для зберігання, забезпечуючи загалом гладку 2 UA 99950 C2 5 10 15 20 25 30 35 40 45 50 55 60 внутрішню поверхню споруди 10 для зберігання. Ця загалом гладка внутрішня поверхня, утворена внутрішніми панелями 16, може зменшувати навантаження (або зусилля) від тертя, які діють на бічну стінку 14, від вмісту, розташованого всередині. Наприклад, як показано на фігурах, верхня та нижня кінцеві у вертикальному напрямку частини суміжних внутрішніх панелей 16 можуть утворювати горизонтальний шов стикового з'єднання. Під час будування спочатку може існувати невеликий зазор між верхньою та нижньою кінцевими у вертикальному напрямку частинами суміжних внутрішніх панелей 16, який зникає в результаті подальшого вертикального навантаження. [0022] Зовнішні панелі 18 можуть утворювати зовнішню бічну стінку та можуть включати в себе множину гофрованих панелей, які мають горизонтально орієнтовані жолобчасті частини 26, 27, що чергуються, та мають наскрізні отвори 28. Зовнішня бічна стінка може утворювати множину зовнішніх кілець споруди 10 для зберігання. Наприклад, суміжні зовнішні гофровані панелі 18 можуть перекриватися внапустку їхніми кінцевими у вертикальному напрямку частинами з утворенням горизонтального шва внапустку. Може бути передбачена множина кріпильних засобів з утворенням загалом неперервного з'єднання вздовж такого горизонтального шва. Жолобчасті частини 26 можуть визначати зовнішні у радіальному напрямку хвилі 33, а жолобчасті частини 27 можуть визначати внутрішні у радіальному напрямку хвилі 31. Внутрішні у радіальному напрямку хвилі 31 можуть прилягати до внутрішніх панелей 16. [0023] Внутрішні та зовнішні панелі 16, 18 можуть бути виготовлені з подібних або різних матеріалів. Наприклад, зовнішні панелі 18 можуть бути виконані з цинкованої сталі, а внутрішні панелі 16 можуть бути виконані з нержавіючої сталі. Крім того, незважаючи на те, що показані гофровані панелі, які мають загалом гладкі жолобчасті частини 26, 27, зрозуміло, що зовнішні панелі 18 можуть мати різноманітні форми, включаючи квадратні канали, що чергуються, та Vподібні канали, що чергуються. [0024] Колони 20 можуть мати множину отворів 30 та можуть бути розташовані ззовні споруди 10 для зберігання, утворюючи вертикальну опору для даху 12. У альтернативному варіанті здійснення, показаному на Фіг. 6, колони 120 можуть бути розташовані всередині споруди 110 для зберігання та можуть прилягати до внутрішніх панелей 116. Споруда 110 для зберігання може бути подібною до споруди 10 для зберігання за винятком розташування колон 120. У будь-якому випадку зовнішні панелі 18 та колони 20 можуть утворювати основний шлях для передачі вертикального навантаження на будь-який із горизонтальних швів. [0025] На Фіг. 3 та Фіг. 4 внутрішня та зовнішня панелі 16, 18 можуть бути з'єднані між собою та з колонами 20 із застосуванням перших та других складаних кріпильних засобів 21, 22. Більш конкретно зовнішні панелі 18 можуть бути розташовані у радіальному напрямку між внутрішніми панелями 16 та колонами 20. Наприклад, як показано на Фіг. 3, один з отворів 24, 28 у кожній із внутрішніх та зовнішніх панелей 16, 18 може бути співвісним з іншим отвором та з отвором 30 у колоні 20. Перший складений кріпильний засіб 21 може з'єднувати внутрішню та зовнішню панелі 16, 18 з колоною 20. Ці внутрішня та зовнішня панелі 16, 18 разом можуть сприймати кільцеве розтягування від радіального навантаження (або внутрішнього тиску), яке утворює матеріал, який перебуває всередині споруди 10 для зберігання. Навантаження кільцевого розтягнення, утворене радіальним навантаженням (або внутрішнім тиском) на бічну стінку 14, може бути розподілено між внутрішньою та зовнішньою бічними стінками. [0026] Перший складений кріпильний засіб 21 може включати в себе кріпильний засіб 32 з головкою 34 та нарізним стрижнем 36, а також першу та другу гайки 38, 40. Зовнішня поверхня жолобчастої частини 26 (зовнішня у радіальному напрямку хвиля 33) може прилягати до колони 20, а внутрішня поверхня жолобчастої частини 27 (внутрішня у радіальному напрямку хвиля 31) може прилягати до внутрішньої панелі 16. Кріпильний засіб 32 може проходити крізь отвори 24, 28, 30. Головка 34 може прилягати до зовнішньої у радіальному напрямку поверхні колони 20. Перша гайка 38 може бути розташована між внутрішньою та зовнішньою у радіальному напрямку панелями 16, 18, може прилягати до них та може бути нагвинчена на нарізний стрижень 36. Друга гайка 40 може бути нагвинчена на нарізний стрижень 36 та може прилягати до внутрішньої радіальної поверхні внутрішньої панелі 16. [0027] Другий складений кріпильний засіб 22 може включати в себе кріпильний засіб 42 з головкою 44 та нарізаним стрижнем 46, а також гайку 47. Головка 44 може бути розташована відносно колони 20 зсередини у радіальному напрямку та може прилягати до зовнішньої радіальної поверхні жолобчастої частини 27. Нарізний стрижень 46 може проходити крізь отвір 28 у жолобчастій частині 27 та крізь відповідний отвір 24 у внутрішній панелі 16. Гайка 47 може бути нагвинчена на нарізний стрижень 46 та може прилягати до внутрішньої радіальної поверхні внутрішньої панелі 16, для скріплення внутрішньої та зовнішньої панелі 16, 18 між собою. 3 UA 99950 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зрозуміло, що різноманітні альтернативні складені кріпильні засіб, такі як заклепки, можуть бути застосовані замість першого та другого складених кріпильних засобів 22. Зрозуміло, що багато перших та других складених кріпильних засобів застосовані у споруді 10 для з'єднання внутрішніх та зовнішніх панелей 16, 18 між собою та з колонами 20. Наприклад, внутрішні панелі 16 та зовнішні панелі 18 можуть бути з'єднані між собою першими та/або другими складеними кріпильними засобами, 22 по усій бічній стінці 14. Також зрозуміло, що кількість застосованих внутрішніх панелей 16 може змінюватися залежно від їх розташування всередині споруди 10. [0028] Наприклад, шар з одиночних внутрішніх панелей 16 та одиночних зовнішніх панелей 18 може бути застосований для утворення товщини у радіальному напрямку бічної стінки 14 споруди 10. Альтернативно декілька внутрішніх панелей 16 можуть бути застосовані у конструкції з перекриванням внапустку для збільшення міцності у кільцевому напрямку бічної стінки 14 споруди 10. Споруда 10 може мати радіальне навантаження (або внутрішній тиск), утворене матеріалом, таким як зерно, що перебуває всередині резервуара 10, поблизу даху 12 менше ніж поблизу основи споруди 10. Таким чином, загальна товщина матеріалу кільця (або першої кільцевої зони) бічної стінки 14 поблизу основи споруди 10 може бути більшою, ніж загальна товщина матеріалу кільця (або другої кільцевої зони), розташованої поблизу даху 12. [0029] Як зазначено вище, збільшена товщина матеріалу у радіальному напрямку може бути утворена шляхом перекривання внапустку внутрішніх панелей 16. На Фіг. 2 та Фіг. 3 показані декілька внутрішніх панелей 16, які перекриваються внапустку для утворення збільшеної товщини матеріалу у радіальному напрямку першої кільцевої зони бічної стінки 14. Альтернативно для утворення кільця бічної стінки 14 може бути застосований одиночний шар внутрішніх панелей 16 зі збільшеною товщиною матеріалу. [0030] Як наслідок, для виконання бічної стінки 14 може бути застосований одиночний шар зовнішніх панелей 18. Замість багатошарового накладання декількох гофрованих зовнішніх панелей 18 кількість або товщина внутрішніх панелей 16 можуть бути пристосовані для сприймання потрібного радіального навантаження (або внутрішнього тиску). Наприклад, споруда 10 може мати діаметр більший ніж 30 метрів (м) та може мати одиночний шар гофрованих зовнішніх панелей 18 з товщиною матеріалу у радіальному напрямку 4,2 міліметри (мм) або менше. Внутрішні панелі 16 можуть мати товщину матеріалу у радіальному напрямку поблизу основи споруди 10 більш ніж 5,0 мм. Ця товщина може бути отримана шляхом застосування одиночного шару внутрішніх панелей 16, який має потрібну товщину матеріалу, або шляхом застосування конструкції з перекриванням внапустку, такої як багатошарова конструкція. У іншому варіанті здійснення збільшена товщина матеріалу може бути утворена шляхом перекривання внапустку зовнішніх панелей 18. [0031] Крім того, розташування швів, де суміжні внутрішні панелі 16 та суміжні зовнішні панелі 18 з'єднані між собою, може бути таким, що зменшує навантаження зсуву на перший та другий складені кріпильні засоби 21, 22. На Фіг. 5 показана конструкція з внутрішніх та зовнішніх панелей 16, 18, а також других складених кріпильних засобів 22. Конструкція, показана на Фіг. 5, може загалом забезпечувати розподілення навантаження зсуву, яке діє у осьовому напрямку кріпильних засобів 42. [0032] Перша внутрішня панель 16а може мати кінцеву у горизонтальному напрямку частину, яка перекриває внапустку кінцеву у горизонтальному напрямку частину другої внутрішньої панелі 16b (з утворенням вертикального шва). Перша внутрішня панель 16а може простягатися у першому напрямку (D1) від кріпильних засобів 42, а друга внутрішня панель 16b може простягатися у другому напрямку (D2), загалом протилежному першому напрямкові (D1), від кріпильних засобів 42. Подібним чином перша зовнішня панель 18а може мати кінцеву у горизонтальному напрямку частину, яка перекриває внапустку кінцеву у горизонтальному напрямку частину другої зовнішньої панелі 18b (з утворенням вертикального шва). Перша зовнішня панель 18а може простягатися у першому напрямку (D1) від кріпильних засобів 42, а друга зовнішня панель 18b може простягатися у другому напрямку (D2) від кріпильних засобів 42. Друга зовнішня панель 18b може бути розташована у радіальному напрямку зсередини відносно першої зовнішньої панелі 18а, перша внутрішня панель 16а може бути розташована у радіальному напрямку зсередини відносно другої зовнішньої панелі 18b, а друга внутрішня панель 16b може бути розташована у радіальному напрямку зсередини відносно першої внутрішньої панелі 16а. Перша та друга внутрішні панелі 16а, 16b можуть мати отвори 24а, 24b, які є співвісними з отворами 28а, 28b у першій та другій зовнішніх панелях 18а, 18b. Кріпильні засоби 42 можуть бути встановлені в отвори 24а, 24b, 28a, 28b. Таким чином, зусилля зсуву, які діють на кріпильний засіб 42, можуть бути розподілені між першим та другим напрямками (D1, D2) у осьовому напрямку кріпильного засобу 42. 4 UA 99950 C2 5 10 15 [0033] Крім того, як показано на Фіг. 7, внутрішні панелі 16 можуть мати виступи 48, які простягаються в радіальному напрямку назовні від них. Ці виступи 48 можуть прилягати до внутрішніх в радіальному напрямку хвиль 31, утворюючи вертикальні канали сполучення 50 між суміжними жолобчастими частинами 26. Вертикальні канали сполучення 50 можуть запобігати затримуванню вологи усередині жолобчастих частин 26 під час дії несприятливих умов, коли різність температур між простором всередині споруди для зберігання 10 та навколишньою атмосферою сильно змінюється. [0034] Наведений вище опис варіантів здійснення наведений з ілюстративною метою та для описування винаходу. Він не повинен тлумачитися як вичерпний або такий, що обмежує обсяг винаходу. Окремі елементи або особливості певного конкретного варіанта здійснення загалом не обмежені цим конкретним варіантом здійснення винаходу, однак там, де це є прийнятним, вони є взаємозамінними та можуть бути застосовані у певному вибраному варіанті здійснення, навіть якщо спеціально не показані або не описані. Вони також можуть змінюватися у багато способів. Такі варіанти не повинні тлумачитися як вихід за межі змісту та обсягу винаходу, а усі такі модифікації повинні бути включені у обсяг винаходу. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Споруда для зберігання, яка включає в себе: гофровану зовнішню бічну стінку, яка сприймає частину навантаження кільцевого розтягнення, що утворюється матеріалами, розташованими всередині споруди для зберігання, та включає в себе множину горизонтальних гофрів, які утворюють жолобчасті частини, які чергуються з утворенням внутрішніх та зовнішніх у радіальному напрямку хвиль, що чергуються, причому згадані хвилі простягаються по колу на певній відстані одна від одної у вертикальному напрямку вздовж зовнішньої бічної стінки, причому ця гофрована зовнішня бічна стінка визначає перший отвір й включає в себе множину гофрованих листів, причому суміжні у вертикальному напрямку гофровані листи гофрованої зовнішньої стінки утворюють горизонтальний шов внапустку; жорстку металеву загалом плоску внутрішню бічну стінку, яка сприймає частину навантаження кільцевого розтягнення, прилягає до внутрішніх у радіальному напрямку хвиль та визначає другий отвір, причому плоска внутрішня бічна стінка включає в себе множину плоских листів, при цьому суміжні у вертикальному напрямку плоскі листи плоскої внутрішньої бічної стінки утворюють горизонтальний шов стикового з'єднання, а суміжні у горизонтальному напрямку плоскі листи плоскої внутрішньої бічної стінки утворюють вертикальний шов внапустку; та перший кріпильний засіб, який проходить крізь перший отвір гофрованої зовнішньої бічної стінки та другий отвір плоскої внутрішньої бічної стінки і з'єднує внутрішню та зовнішню бічні стінки між собою. 2. Споруда для зберігання за п. 1, яка відрізняється тим, що гофрована зовнішня бічна стінка включає в себе перший та другий гофровані листи, та внутрішня бічна стінка включає в себе перший та другий плоскі листи, причому перший гофрований лист простягається у першому горизонтальному напрямку та має першу кінцеву у горизонтальному напрямку частину, яка визначає перший отвір, перший плоский лист, розташований у радіальному напрямку між другим гофрованим листом та другим плоским листом, простягається у першому горизонтальному напрямку та має другу кінцеву у горизонтальному напрямку частину, яка визначає другий отвір, другий гофрований лист, розташований у радіальному напрямку між першим гофрованим листом та першим плоским листом, простягається у другому горизонтальному напрямку, протилежному першому горизонтальному напрямку, та має третю кінцеву у горизонтальному напрямку частину, яка визначає третій отвір, а другий плоский лист простягається у другому горизонтальному напрямку та має четверту кінцеву у горизонтальному напрямку частину, яка визначає четвертий отвір, причому кріпильний засіб проходить крізь перший, другий, третій та четвертий отвори і з'єднує зовнішню бічну стінку з внутрішньою бічною стінкою. 3. Споруда для зберігання за п. 1 або 2, яка відрізняється тим, що внутрішня бічна стінка має виконаний як одне ціле із нею виступ, який простягається у радіальному напрямку назовні від неї та прилягає до внутрішніх в радіальному напрямку хвиль, утворюючи вертикальний канал сполучення між суміжними жолобчастими частинами, оберненими до внутрішньої бічної стінки. 4. Споруда для зберігання за будь-яким з пп. 1-3, яка відрізняється тим, що внутрішня бічна стінка включає в себе першу та другу кільцеві зони у вертикальному напрямку, причому перша кільцева зона розташована між другою кільцевою зоною та основою споруди для зберігання і має більшу загальну товщину матеріалу внутрішньої бічної стінки, ніж загальна товщина матеріалу внутрішньої бічної стінки у другій зоні. 5 UA 99950 C2 5 10 15 20 25 30 35 40 45 50 55 5. Споруда для зберігання за п. 4, яка відрізняється тим, що перша кільцева зона включає в себе перший та другий плоскі листи, накладені один на одний внапустку з утворенням збільшеної загальної товщини матеріалу бічної стінки у порівнянні з другою кільцевою зоною. 6. Споруда для зберігання за будь-яким з попередніх пунктів, яка відрізняється тим, що перший отвір проходить крізь одну з внутрішніх у радіальному напрямку хвиль. 7. Споруда для зберігання за п. 6, яка відрізняється тим, що кріпильний засіб включає в себе головку, нарізний стрижень та гайку, причому головка прилягає до зовнішньої у радіальному напрямку поверхні зовнішньої бічної стінки, а гайка нагвинчена на нарізний стрижень та прилягає до внутрішньої у радіальному напрямку поверхні внутрішньої бічної стінки. 8. Споруда для зберігання за будь-яким з попередніх пунктів, яка відрізняється тим, що додатково включає в себе колону, яка з'єднана з внутрішньою та зовнішньою бічними стінками і сприймає вертикальні навантаження споруди для зберігання. 9. Споруда для зберігання за п. 8, яка відрізняється тим, що колона розташована у радіальному напрямку ззовні відносно зовнішньої бічної стінки та прикріплена до неї. 10. Споруда для зберігання за п. 9, яка відрізняється тим, що колона включає в себе третій отвір, кріпильний засіб включає в себе головку, нарізний стрижень та першу і другу гайки, згаданий перший отвір виконаний у одній із зовнішніх у радіальному напрямку хвиль, причому нарізний стрижень проходить крізь перший, другий та третій отвори, головка прилягає до зовнішньої поверхні колони, перша гайка нагвинчена на стрижень між внутрішньою та зовнішньою бічними стінками, друга гайка нагвинчена на стрижень й прилягає до внутрішньої у радіальному напрямку поверхні внутрішньої бічної стінки. 11. Споруда для зберігання за п. 8, яка відрізняється тим, що колона розташована у радіальному напрямку зсередини відносно внутрішньої бічної стінки та прикріплена до неї. 12. Споруда для зберігання за п. 8, яка відрізняється тим, що додатково включає в себе дах, який спирається на колони. 13. Споруда для зберігання за будь-яким з попередніх пунктів, яка відрізняється тим, що внутрішня та зовнішня бічні стінки є загалом циліндричними. 14. Споруда для зберігання, яка включає в себе: гофровану зовнішню бічну стінку, яка включає в себе перший та другий гофровані листи з горизонтальними гофрами, які утворюють жолобчасті частини, які чергуються з утворенням внутрішніх та зовнішніх у радіальному напрямку хвиль, що чергуються, причому згадані хвилі простягаються по колу на певній відстані одна від одної у вертикальному напрямку вздовж зовнішньої бічної стінки, причому кінцева у горизонтальному напрямку частина першого гофрованого листа визначає перший отвір та кінцева у горизонтальному напрямку частина другого гофрованого листа визначає другий отвір; жорстку металеву загалом плоску внутрішню бічну стінку, яка включає в себе перший та другий загалом плоскі листи, які прилягають до внутрішніх у радіальному напрямку хвиль, причому кінцева у горизонтальному напрямку частина першого плоского листа визначає третій отвір та кінцева у горизонтальному напрямку частина другого плоского листа визначає четвертий отвір, кінцеві у горизонтальному напрямку частини першого гофрованого листа та першого плоского листа перекривають внапустку кінцеві у горизонтальному напрямку частини другого гофрованого листа та другого плоского листа, згадані перший гофрований лист та перший плоский лист простягаються у першому горизонтальному напрямку, а згадані другий гофрований лист та другий плоский лист простягаються у другому горизонтальному напрямку, протилежному першому горизонтальному напрямку, другий гофрований лист розташований у радіальному напрямку між першим гофрованим листом та першим плоским листом, і перший плоский лист розташований у радіальному напрямку між другим гофрованим листом та другим плоским листом; та перший кріпильний засіб, який проходить у такому порядку: спочатку крізь перший отвір, потім крізь другий отвір, потім крізь третій отвір, а потім крізь четвертий отвір, та з'єднує внутрішню та зовнішню бічні стінки між собою та з'єднує як перший та другий плоскі листи, так і перший та другий гофровані листи, з утворенням вертикального шва внапустку, спільного для гофрованої зовнішньої бічної стінки та для плоскої внутрішньої бічної стінки. 15. Споруда для зберігання за п. 14, яка відрізняється тим, що один із першого та другого плоских листів має виконаний як одне ціле із цим листом виступ, який простягається у радіальному напрямку назовні від нього та прилягає до першого або другого гофрованих листів. 16. Споруда для зберігання за п. 14 або 15, яка відрізняється тим, що додатково включає в себе прикріплену до внутрішньої та зовнішньої бічних стінок колону, яка сприймає вертикальні навантаження споруди для зберігання. 6 UA 99950 C2 5 10 15 20 25 30 35 17. Споруда для зберігання за п. 16, яка відрізняється тим, що додатково включає в себе дах, який спирається на колони. 18. Споруда для зберігання, яка включає в себе: гофровану зовнішню бічну стінку, яка утворює зовнішнє кільце та сприймає кільцеве розтягнення, що утворюється матеріалами, розташованими всередині споруди для зберігання, та включає в себе множину горизонтальних гофрів, які утворюють жолобчасті частини, які чергуються з утворенням внутрішніх та зовнішніх у радіальному напрямку хвиль, що чергуються, причому згадані хвилі простягаються по колу на певній відстані одна від одної у вертикальному напрямку вздовж зовнішньої бічної стінки, та гофрована зовнішня бічна стінка визначає перший отвір; жорстку металеву загалом плоску внутрішню бічну стінку, яка утворює внутрішнє кільце, яке сприймає кільцеве розтягнення та визначає другий отвір; перший кріпильний засіб, який проходить крізь перший та другий отвори і з'єднує внутрішню та зовнішню бічні стінки між собою; колону, яка прикріплена до внутрішньої та зовнішньої бічних стінок і сприймає вертикальні навантаження споруди для зберігання; та дах, який спирається на колони, причому загальна товщина матеріалу з'єднаних внутрішньої та зовнішньої бічних стінок у радіальному напрямку у зоні поблизу основи споруди для зберігання більша, ніж товщина у зоні поблизу даху; причому внутрішня бічна стінка має виступ, виконаний як одне ціле із нею у вигляді опуклості внутрішньої бічної стінки, який простягається у радіальному напрямку назовні від її зовнішньої поверхні та прилягає до внутрішніх у радіальному напрямку хвиль, утворюючи вертикальний канал сполучення між внутрішніми у радіальному напрямку хвилями суміжних жолобчастих частин та зовнішньою поверхнею внутрішньої бічної стінки. 19. Споруда для зберігання за п. 18, яка відрізняється тим, що гофрована зовнішня бічна стінка включає в себе перший та другий гофровані листи, внутрішня бічна стінка включає в себе перший та другий плоскі листи, згаданий перший гофрований лист простягається у першому горизонтальному напрямку та має першу кінцеву у горизонтальному напрямку частину, яка визначає перший отвір, перший плоский лист розташований у радіальному напрямку між другим гофрованим листом та другим плоским листом, простягається у першому горизонтальному напрямку та має другу кінцеву у горизонтальному напрямку частину, яка визначає другий отвір, другий гофрований лист розташований у радіальному напрямку між першим гофрованим листом та першим плоским листом, простягається у другому горизонтальному напрямку, протилежному першому горизонтальному напрямку, та має третю кінцеву у горизонтальному напрямку частину, яка визначає третій отвір, а другий плоский лист простягається у другому горизонтальному напрямку та має четверту кінцеву у горизонтальному напрямку частину, яка визначає четвертий отвір, причому кріпильний засіб проходить крізь перший, другий, третій та четвертий отвори і з'єднує зовнішню бічну стінку з внутрішньою бічною стінкою. 7 UA 99950 C2 8 UA 99950 C2 9 UA 99950 C2 10 UA 99950 C2 Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
ДивитисяДодаткова інформація
Назва патенту англійськоюStorage bin sidewall
Автори англійськоюDingeldein, Mark, S., Grossman, Rodney, B., Holmes, Justin, M.
Назва патенту російськоюПанель боковой стенки сооружения для хранения
Автори російськоюДинджелдейн Марк С., Гроссман Родни Б., Холмс Джастин М.
МПК / Мітки
МПК: B65D 90/02
Мітки: споруди, панель, стінки, зберігання, бічної
