Формула / Реферат

1. Поглинаючий виріб, в якому визначені задня та передня частини і в якому у поздовжньому напрямку від задньої частини до передньої частини послідовно розміщені ділянка задньої частини, пахова зона та ділянка передньої частини, який включає:

поглинаючу частину, що включає проникний для рідини верхній шар, непроникний для рідини нижній шар і абсорбент, розміщений між верхнім і нижнім шарами і призначений поглинати та утримувати рідину;

пару бічних клапанів, виконаних з обох боків у напрямку ширини поглинаючої частини, біля кожної крайової ділянки поглинаючої частини, у поздовжньому напрямку; і

пару поясних крилець, сформованих на задній частині в результаті виступання з пари бічних клапанів назовні у напрямку ширини поглинаючої частини, який відрізняється тим, що

в основі кожного заднього поясного крильця виконана ділянка, здатна розтягуватися по лінії талії,

так що ширина краю передньої частини на ділянці, здатній розтягуватися по лінії талії, стає більшою за ширину краю задньої частини на ділянці, здатній розтягуватися по лінії талії, при розтягуванні поглинаючого виробу у напрямку ширини.

2. Поглинаючий виріб за п. 1, який відрізняється тим, що кожна ділянка, здатна розтягуватися по лінії талії, не досягає краю кожного поясного крильця.

3. Поглинаючий виріб за п. 1, який відрізняється тим, що кожна ділянка, здатна розтягуватися по лінії талії, досягає краю кожного поясного крильця.

4. Поглинаючий виріб за будь-яким з пунктів 1-4, який відрізняється тим, що край передньої частини кожної ділянки, здатної розтягуватися по лінії талії, може розтягуватися в 1,1-3,0 рази.

Текст

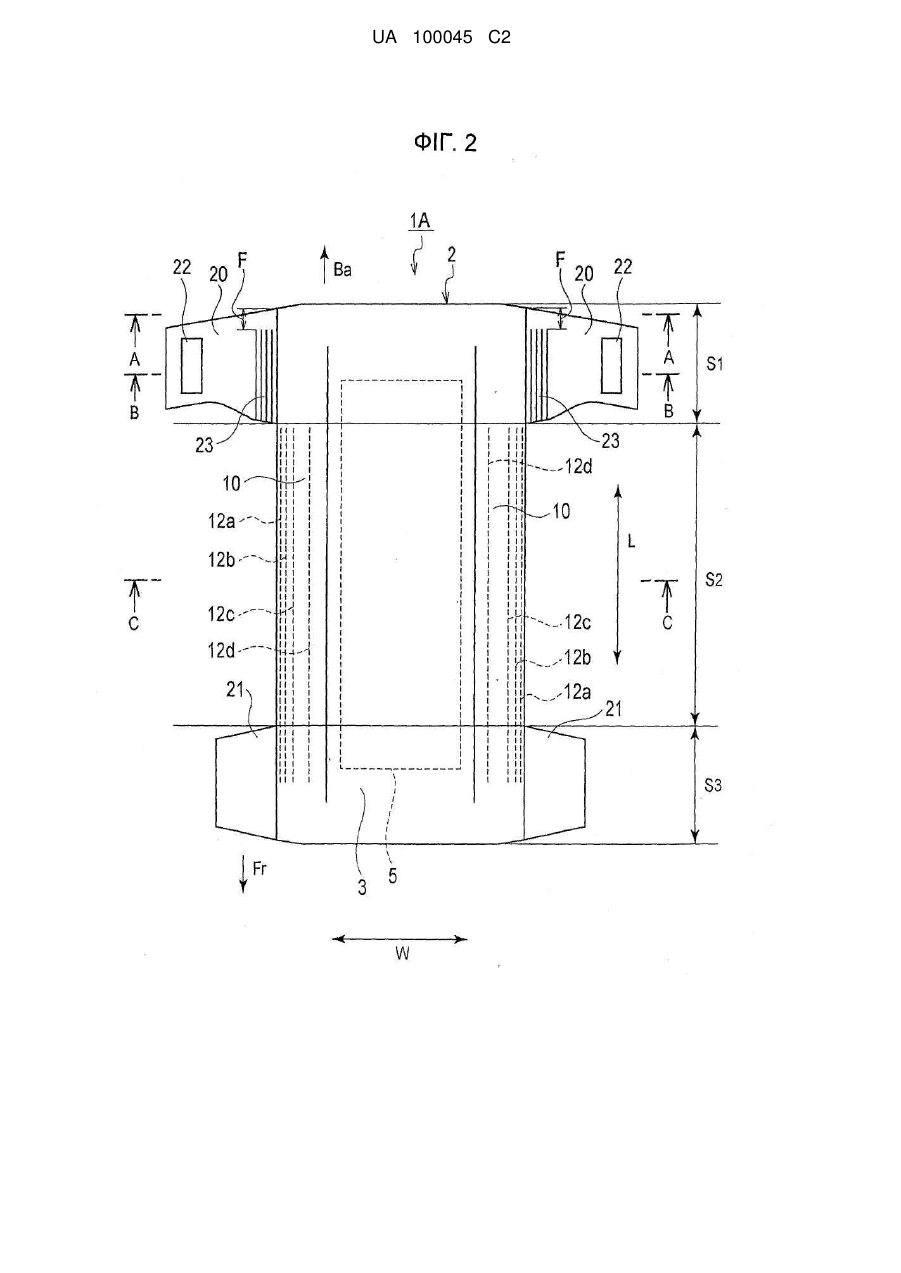

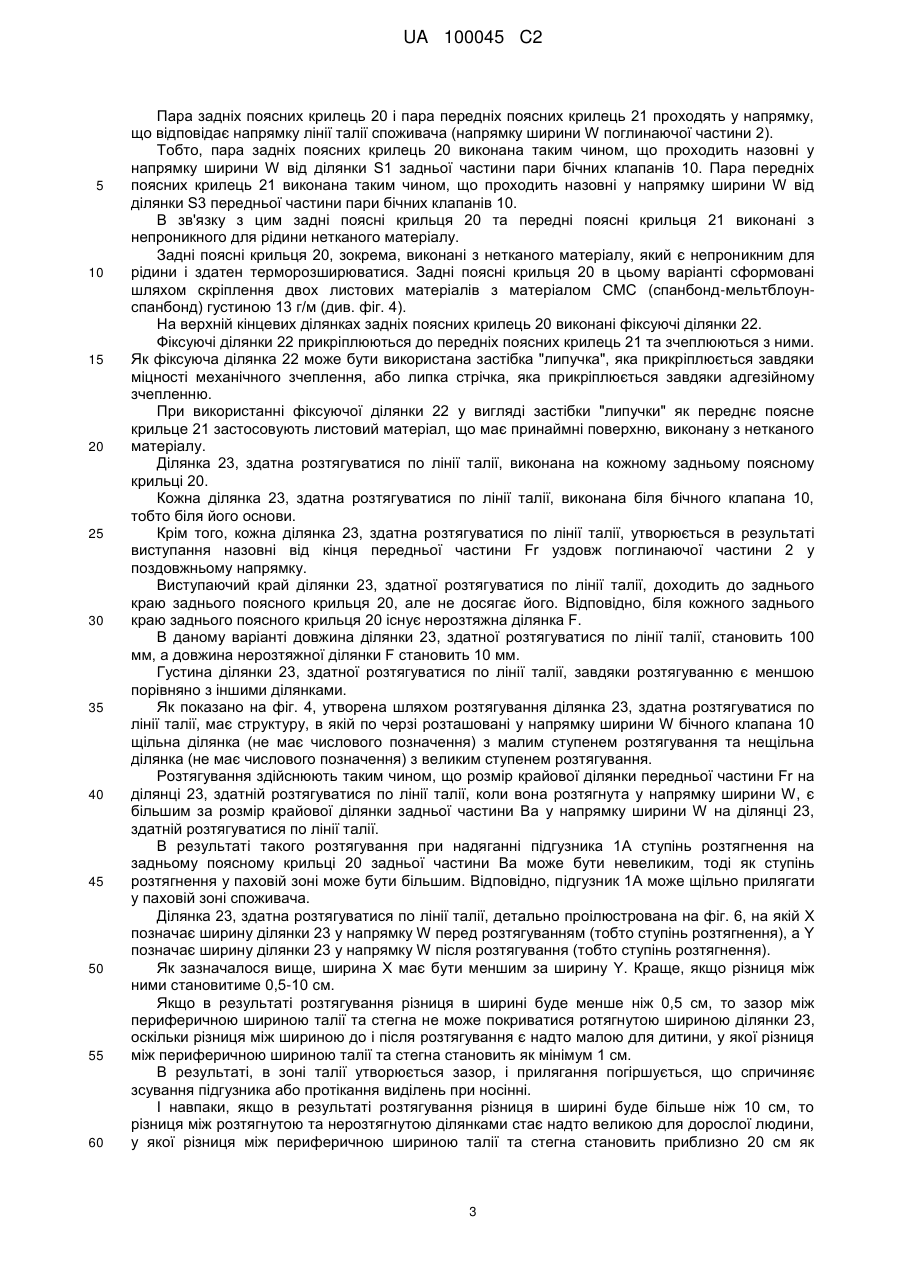

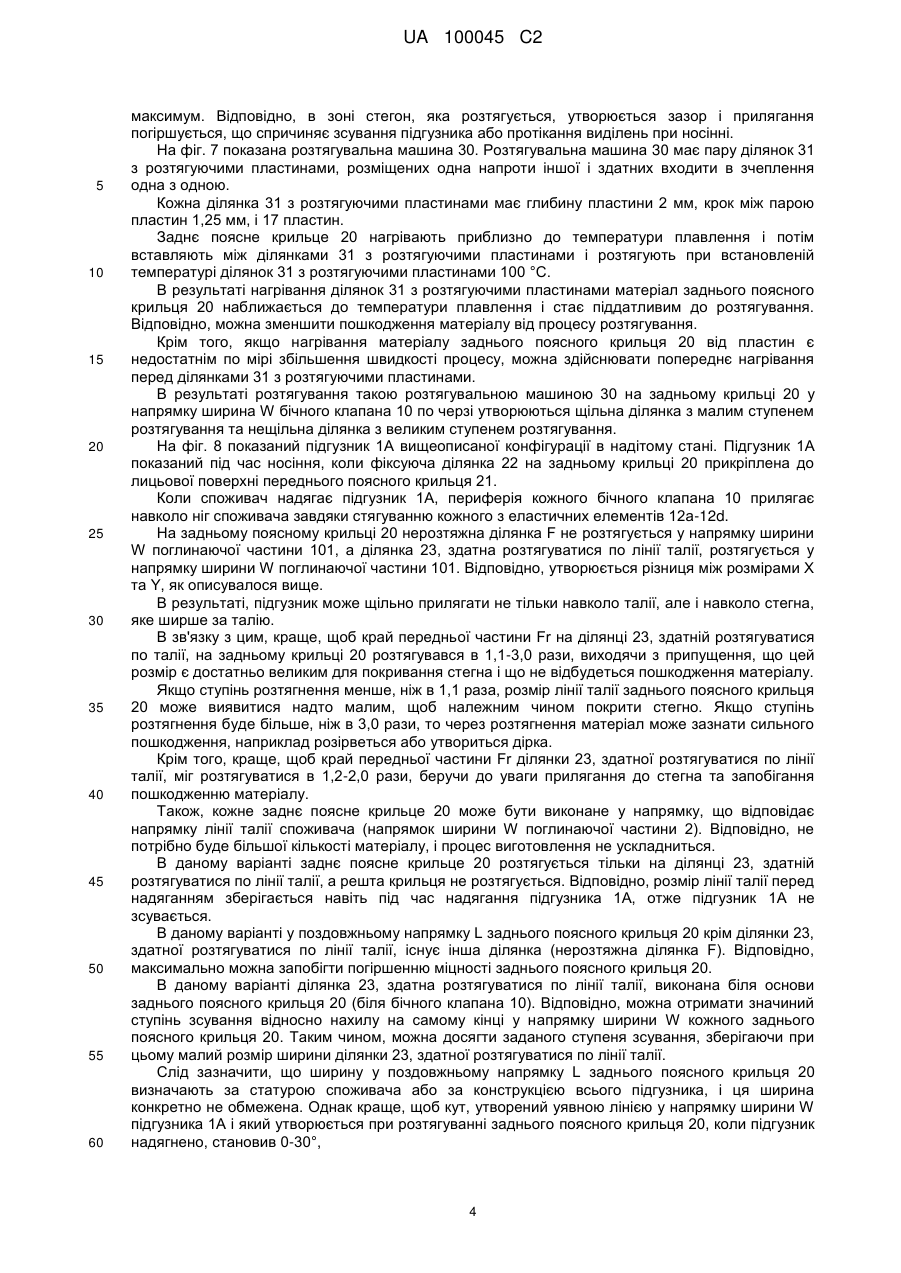

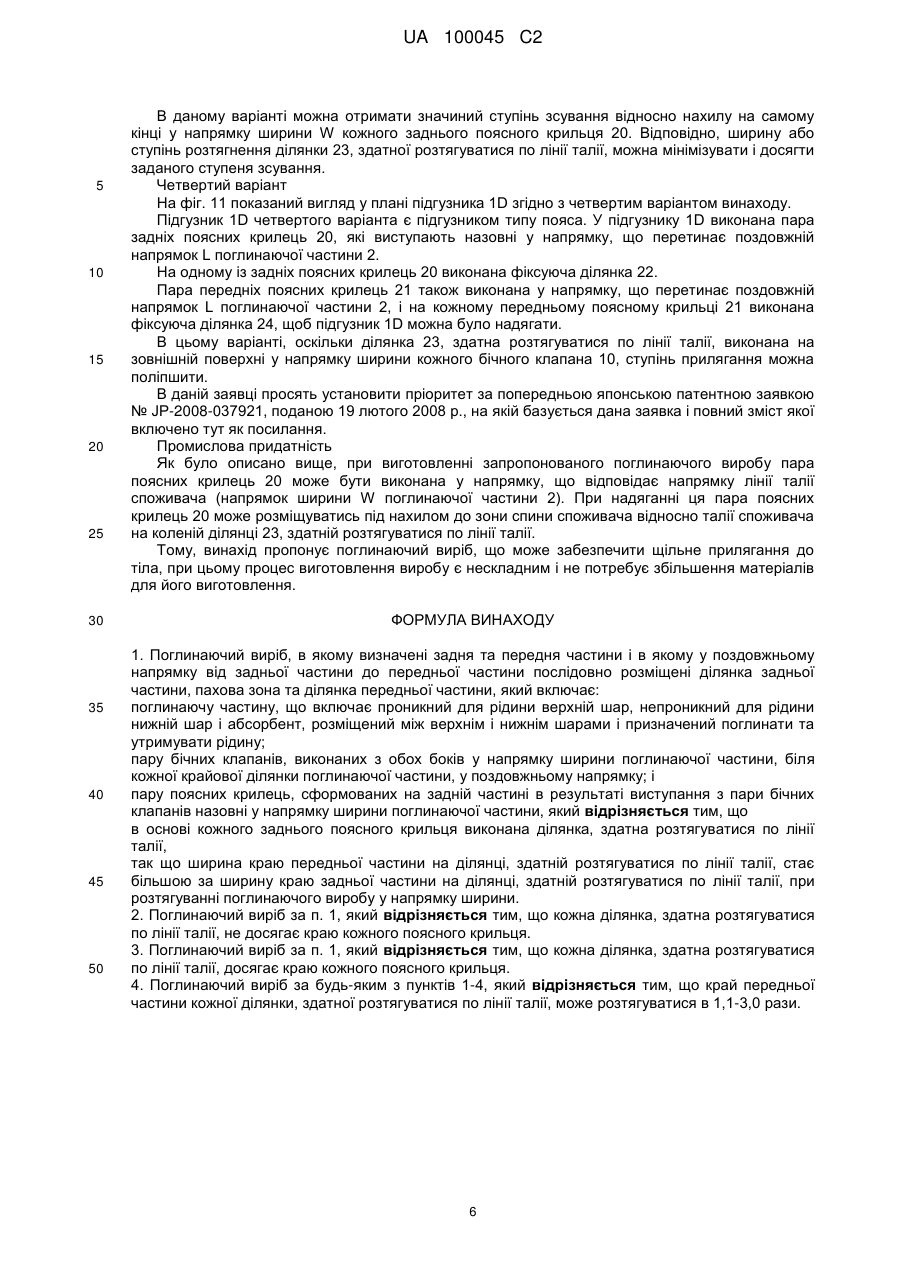

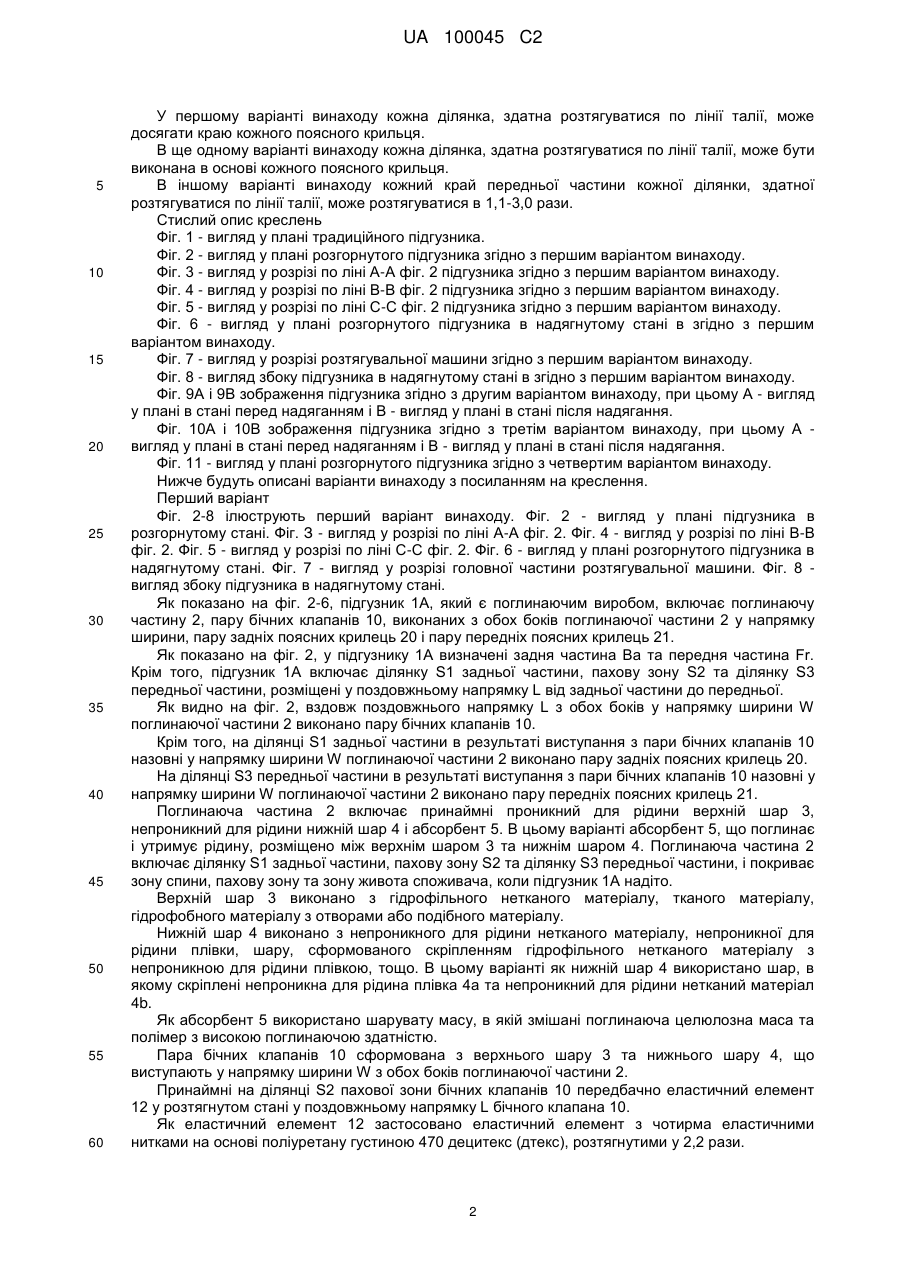

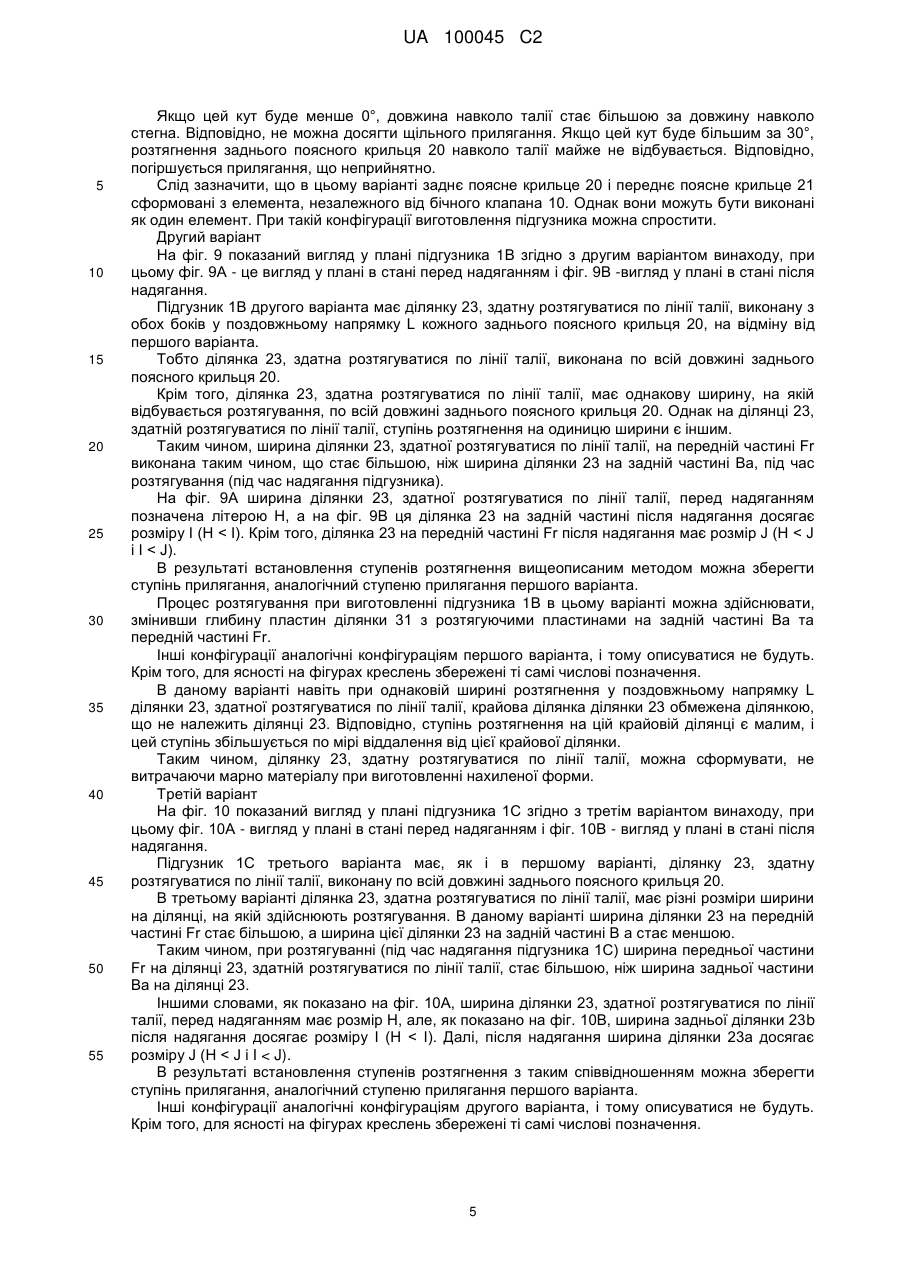

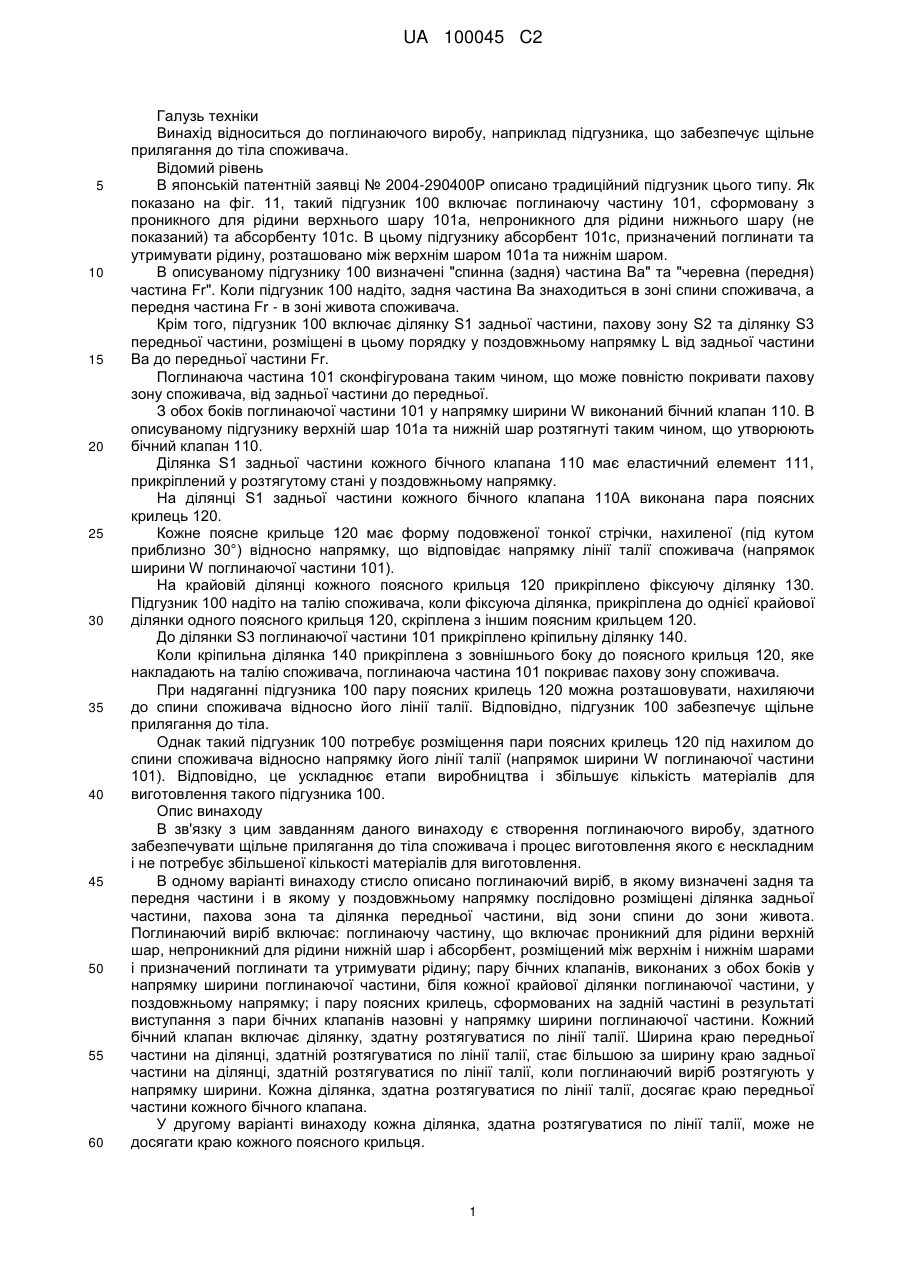

Реферат: Поглинаючий виріб (1А) має задню ділянку (S1), пахову зону (S2) і передню ділянку (S3), розташовані в цьому порядку у поздовжньому напрямку (L), від задньої частини (Вa) до передньої частини (Fr). Поглинаючий виріб (1А) включає поглинаючу частину (2), пару бічних клапанів (10) і пару поясних крилець (20), виконаних на задній ділянці (S1) таким чином, що вони виступають назовні від бічних клапанів (10) у поперечному напрямку (W) конструкції поглинаючого виробу. Кожне поясне крильце (20) має сформовану на ньому ділянку (23), здатну розтягуватися по лінії талії і яка проходить таким чином, що досягає того краю бічного крильця (20), який знаходиться на передній частині (Fr). Здатні розтягуватися по лінії талії ділянки (23) сконструйовані таким чином, що їхній розмір, витягнутий на кінці на передній частині (Fr) у поперечному напрямку (W) конструкції поглинаючого виробу, є більшим за розмір цієї ділянки (23), витягнутий на її кінці на задній частині (Вa) у поперечному напрямку (W) конструкції поглинаючого виробу. UA 100045 C2 (12) UA 100045 C2 UA 100045 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід відноситься до поглинаючого виробу, наприклад підгузника, що забезпечує щільне прилягання до тіла споживача. Відомий рівень В японській патентній заявці № 2004-290400Р описано традиційний підгузник цього типу. Як показано на фіг. 11, такий підгузник 100 включає поглинаючу частину 101, сформовану з проникного для рідини верхнього шару 101а, непроникного для рідини нижнього шару (не показаний) та абсорбенту 101с. В цьому підгузнику абсорбент 101с, призначений поглинати та утримувати рідину, розташовано між верхнім шаром 101а та нижнім шаром. В описуваному підгузнику 100 визначені "спинна (задня) частина Ва" та "черевна (передня) частина Fr". Коли підгузник 100 надіто, задня частина Ва знаходиться в зоні спини споживача, а передня частина Fr - в зоні живота споживача. Крім того, підгузник 100 включає ділянку S1 задньої частини, пахову зону S2 та ділянку S3 передньої частини, розміщені в цьому порядку у поздовжньому напрямку L від задньої частини Ва до передньої частини Fr. Поглинаюча частина 101 сконфігурована таким чином, що може повністю покривати пахову зону споживача, від задньої частини до передньої. З обох боків поглинаючої частини 101 у напрямку ширини W виконаний бічний клапан 110. В описуваному підгузнику верхній шар 101а та нижній шар розтягнуті таким чином, що утворюють бічний клапан 110. Ділянка S1 задньої частини кожного бічного клапана 110 має еластичний елемент 111, прикріплений у розтягутому стані у поздовжньому напрямку. На ділянці S1 задньої частини кожного бічного клапана 110А виконана пара поясних крилець 120. Кожне поясне крильце 120 має форму подовженої тонкої стрічки, нахиленої (під кутом приблизно 30°) відносно напрямку, що відповідає напрямку лінії талії споживача (напрямок ширини W поглинаючої частини 101). На крайовій ділянці кожного поясного крильця 120 прикріплено фіксуючу ділянку 130. Підгузник 100 надіто на талію споживача, коли фіксуюча ділянка, прикріплена до однієї крайової ділянки одного поясного крильця 120, скріплена з іншим поясним крильцем 120. До ділянки S3 поглинаючої частини 101 прикріплено кріпильну ділянку 140. Коли кріпильна ділянка 140 прикріплена з зовнішнього боку до поясного крильця 120, яке накладають на талію споживача, поглинаюча частина 101 покриває пахову зону споживача. При надяганні підгузника 100 пару поясних крилець 120 можна розташовувати, нахиляючи до спини споживача відносно його лінії талії. Відповідно, підгузник 100 забезпечує щільне прилягання до тіла. Однак такий підгузник 100 потребує розміщення пари поясних крилець 120 під нахилом до спини споживача відносно напрямку його лінії талії (напрямок ширини W поглинаючої частини 101). Відповідно, це ускладнює етапи виробництва і збільшує кількість матеріалів для виготовлення такого підгузника 100. Опис винаходу В зв'язку з цим завданням даного винаходу є створення поглинаючого виробу, здатного забезпечувати щільне прилягання до тіла споживача і процес виготовлення якого є нескладним і не потребує збільшеної кількості матеріалів для виготовлення. В одному варіанті винаходу стисло описано поглинаючий виріб, в якому визначені задня та передня частини і в якому у поздовжньому напрямку послідовно розміщені ділянка задньої частини, пахова зона та ділянка передньої частини, від зони спини до зони живота. Поглинаючий виріб включає: поглинаючу частину, що включає проникний для рідини верхній шар, непроникний для рідини нижній шар і абсорбент, розміщений між верхнім і нижнім шарами і призначений поглинати та утримувати рідину; пару бічних клапанів, виконаних з обох боків у напрямку ширини поглинаючої частини, біля кожної крайової ділянки поглинаючої частини, у поздовжньому напрямку; і пару поясних крилець, сформованих на задній частині в результаті виступання з пари бічних клапанів назовні у напрямку ширини поглинаючої частини. Кожний бічний клапан включає ділянку, здатну розтягуватися по лінії талії. Ширина краю передньої частини на ділянці, здатній розтягуватися по лінії талії, стає більшою за ширину краю задньої частини на ділянці, здатній розтягуватися по лінії талії, коли поглинаючий виріб розтягують у напрямку ширини. Кожна ділянка, здатна розтягуватися по лінії талії, досягає краю передньої частини кожного бічного клапана. У другому варіанті винаходу кожна ділянка, здатна розтягуватися по лінії талії, може не досягати краю кожного поясного крильця. 1 UA 100045 C2 5 10 15 20 25 30 35 40 45 50 55 60 У першому варіанті винаходу кожна ділянка, здатна розтягуватися по лінії талії, може досягати краю кожного поясного крильця. В ще одному варіанті винаходу кожна ділянка, здатна розтягуватися по лінії талії, може бути виконана в основі кожного поясного крильця. В іншому варіанті винаходу кожний край передньої частини кожної ділянки, здатної розтягуватися по лінії талії, може розтягуватися в 1,1-3,0 рази. Стислий опис креслень Фіг. 1 - вигляд у плані традиційного підгузника. Фіг. 2 - вигляд у плані розгорнутого підгузника згідно з першим варіантом винаходу. Фіг. 3 - вигляд у розрізі по ліні А-А фіг. 2 підгузника згідно з першим варіантом винаходу. Фіг. 4 - вигляд у розрізі по ліні В-В фіг. 2 підгузника згідно з першим варіантом винаходу. Фіг. 5 - вигляд у розрізі по ліні С-С фіг. 2 підгузника згідно з першим варіантом винаходу. Фіг. 6 - вигляд у плані розгорнутого підгузника в надягнутому стані в згідно з першим варіантом винаходу. Фіг. 7 - вигляд у розрізі розтягувальної машини згідно з першим варіантом винаходу. Фіг. 8 - вигляд збоку підгузника в надягнутому стані в згідно з першим варіантом винаходу. Фіг. 9А і 9В зображення підгузника згідно з другим варіантом винаходу, при цьому А - вигляд у плані в стані перед надяганням і В - вигляд у плані в стані після надягання. Фіг. 10А і 10В зображення підгузника згідно з третім варіантом винаходу, при цьому А вигляд у плані в стані перед надяганням і В - вигляд у плані в стані після надягання. Фіг. 11 - вигляд у плані розгорнутого підгузника згідно з четвертим варіантом винаходу. Нижче будуть описані варіанти винаходу з посиланням на креслення. Перший варіант Фіг. 2-8 ілюструють перший варіант винаходу. Фіг. 2 - вигляд у плані підгузника в розгорнутому стані. Фіг. З - вигляд у розрізі по ліні А-А фіг. 2. Фіг. 4 - вигляд у розрізі по ліні В-В фіг. 2. Фіг. 5 - вигляд у розрізі по ліні С-С фіг. 2. Фіг. 6 - вигляд у плані розгорнутого підгузника в надягнутому стані. Фіг. 7 - вигляд у розрізі головної частини розтягувальної машини. Фіг. 8 вигляд збоку підгузника в надягнутому стані. Як показано на фіг. 2-6, підгузник 1А, який є поглинаючим виробом, включає поглинаючу частину 2, пару бічних клапанів 10, виконаних з обох боків поглинаючої частини 2 у напрямку ширини, пару задніх поясних крилець 20 і пару передніх поясних крилець 21. Як показано на фіг. 2, у підгузнику 1А визначені задня частина Ва та передня частина Fr. Крім того, підгузник 1А включає ділянку S1 задньої частини, пахову зону S2 та ділянку S3 передньої частини, розміщені у поздовжньому напрямку L від задньої частини до передньої. Як видно на фіг. 2, вздовж поздовжнього напрямку L з обох боків у напрямку ширини W поглинаючої частини 2 виконано пару бічних клапанів 10. Крім того, на ділянці S1 задньої частини в результаті виступання з пари бічних клапанів 10 назовні у напрямку ширини W поглинаючої частини 2 виконано пару задніх поясних крилець 20. На ділянці S3 передньої частини в результаті виступання з пари бічних клапанів 10 назовні у напрямку ширини W поглинаючої частини 2 виконано пару передніх поясних крилець 21. Поглинаюча частина 2 включає принаймні проникний для рідини верхній шар 3, непроникний для рідини нижній шар 4 і абсорбент 5. В цьому варіанті абсорбент 5, що поглинає і утримує рідину, розміщено між верхнім шаром 3 та нижнім шаром 4. Поглинаюча частина 2 включає ділянку S1 задньої частини, пахову зону S2 та ділянку S3 передньої частини, і покриває зону спини, пахову зону та зону живота споживача, коли підгузник 1А надіто. Верхній шар 3 виконано з гідрофільного нетканого матеріалу, тканого матеріалу, гідрофобного матеріалу з отворами або подібного матеріалу. Нижній шар 4 виконано з непроникного для рідини нетканого матеріалу, непроникної для рідини плівки, шару, сформованого скріпленням гідрофільного нетканого матеріалу з непроникною для рідини плівкою, тощо. В цьому варіанті як нижній шар 4 використано шар, в якому скріплені непроникна для рідина плівка 4а та непроникний для рідини нетканий матеріал 4b. Як абсорбент 5 використано шарувату масу, в якій змішані поглинаюча целюлозна маса та полімер з високою поглинаючою здатністю. Пара бічних клапанів 10 сформована з верхнього шару 3 та нижнього шару 4, що виступають у напрямку ширини W з обох боків поглинаючої частини 2. Принаймні на ділянці S2 пахової зони бічних клапанів 10 передбачно еластичний елемент 12 у розтягнутом стані у поздовжньому напрямку L бічного клапана 10. Як еластичний елемент 12 застосовано еластичний елемент з чотирма еластичними нитками на основі поліуретану густиною 470 децитекс (дтекс), розтягнутими у 2,2 рази. 2 UA 100045 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пара задніх поясних крилець 20 і пара передніх поясних крилець 21 проходять у напрямку, що відповідає напрямку лінії талії споживача (напрямку ширини W поглинаючої частини 2). Тобто, пара задніх поясних крилець 20 виконана таким чином, що проходить назовні у напрямку ширини W від ділянки S1 задньої частини пари бічних клапанів 10. Пара передніх поясних крилець 21 виконана таким чином, що проходить назовні у напрямку ширини W від ділянки S3 передньої частини пари бічних клапанів 10. В зв'язку з цим задні поясні крильця 20 та передні поясні крильця 21 виконані з непроникного для рідини нетканого матеріалу. Задні поясні крильця 20, зокрема, виконані з нетканого матеріалу, який є непроникним для рідини і здатен терморозширюватися. Задні поясні крильця 20 в цьому варіанті сформовані шляхом скріплення двох листових матеріалів з матеріалом CMC (спанбонд-мельтблоунспанбонд) густиною 13 г/м (див. фіг. 4). На верхній кінцевих ділянках задніх поясних крилець 20 виконані фіксуючі ділянки 22. Фіксуючі ділянки 22 прикріплюються до передніх поясних крилець 21 та зчеплюються з ними. Як фіксуюча ділянка 22 може бути використана застібка "липучка", яка прикріплюється завдяки міцності механічного зчеплення, або липка стрічка, яка прикріплюється завдяки адгезійному зчепленню. При використанні фіксуючої ділянки 22 у вигляді застібки "липучки" як переднє поясне крильце 21 застосовують листовий матеріал, що має принаймні поверхню, виконану з нетканого матеріалу. Ділянка 23, здатна розтягуватися по лінії талії, виконана на кожному задньому поясному крильці 20. Кожна ділянка 23, здатна розтягуватися по лінії талії, виконана біля бічного клапана 10, тобто біля його основи. Крім того, кожна ділянка 23, здатна розтягуватися по лінії талії, утворюється в результаті виступання назовні від кінця передньої частини Fr уздовж поглинаючої частини 2 у поздовжньому напрямку. Виступаючий край ділянки 23, здатної розтягуватися по лінії талії, доходить до заднього краю заднього поясного крильця 20, але не досягає його. Відповідно, біля кожного заднього краю заднього поясного крильця 20 існує нерозтяжна ділянка F. В даному варіанті довжина ділянки 23, здатної розтягуватися по лінії талії, становить 100 мм, а довжина нерозтяжної ділянки F становить 10 мм. Густина ділянки 23, здатної розтягуватися по лінії талії, завдяки розтягуванню є меншою порівняно з іншими ділянками. Як показано на фіг. 4, утворена шляхом розтягування ділянка 23, здатна розтягуватися по лінії талії, має структуру, в якій по черзі розташовані у напрямку ширини W бічного клапана 10 щільна ділянка (не має числового позначення) з малим ступенем розтягування та нещільна ділянка (не має числового позначення) з великим ступенем розтягування. Розтягування здійснюють таким чином, що розмір крайової ділянки передньої частини Fr на ділянці 23, здатній розтягуватися по лінії талії, коли вона розтягнута у напрямку ширини W, є більшим за розмір крайової ділянки задньої частини Ва у напрямку ширини W на ділянці 23, здатній розтягуватися по лінії талії. В результаті такого розтягування при надяганні підгузника 1А ступінь розтягнення на задньому поясному крильці 20 задньої частини Ва може бути невеликим, тоді як ступінь розтягнення у паховій зоні може бути більшим. Відповідно, підгузник 1А може щільно прилягати у паховій зоні споживача. Ділянка 23, здатна розтягуватися по лінії талії, детально проілюстрована на фіг. 6, на якій X позначає ширину ділянки 23 у напрямку W перед розтягуванням (тобто ступінь розтягнення), a Y позначає ширину ділянки 23 у напрямку W після розтягування (тобто ступінь розтягнення). Як зазначалося вище, ширина X має бути меншим за ширину Υ. Краще, якщо різниця між ними становитиме 0,5-10 см. Якщо в результаті розтягування різниця в ширині буде менше ніж 0,5 см, то зазор між периферичною шириною талії та стегна не може покриватися ротягнутою шириною ділянки 23, оскільки різниця між шириною до і після розтягування є надто малою для дитини, у якої різниця між периферичною шириною талії та стегна становить як мінімум 1 см. В результаті, в зоні талії утворюється зазор, і прилягання погіршується, що спричиняє зсування підгузника або протікання виділень при носінні. І навпаки, якщо в результаті розтягування різниця в ширині буде більше ніж 10 см, то різниця між розтягнутою та нерозтягнутою ділянками стає надто великою для дорослої людини, у якої різниця між периферичною шириною талії та стегна становить приблизно 20 см як 3 UA 100045 C2 5 10 15 20 25 30 35 40 45 50 55 60 максимум. Відповідно, в зоні стегон, яка розтягується, утворюється зазор і прилягання погіршується, що спричиняє зсування підгузника або протікання виділень при носінні. На фіг. 7 показана розтягувальна машина 30. Розтягувальна машина 30 має пару ділянок 31 з розтягуючими пластинами, розміщених одна напроти іншої і здатних входити в зчеплення одна з одною. Кожна ділянка 31 з розтягуючими пластинами має глибину пластини 2 мм, крок між парою пластин 1,25 мм, і 17 пластин. Заднє поясне крильце 20 нагрівають приблизно до температури плавлення і потім вставляють між ділянками 31 з розтягуючими пластинами і розтягують при встановленій температурі ділянок 31 з розтягуючими пластинами 100 °C. В результаті нагрівання ділянок 31 з розтягуючими пластинами матеріал заднього поясного крильця 20 наближається до температури плавлення і стає піддатливим до розтягування. Відповідно, можна зменшити пошкодження матеріалу від процесу розтягування. Крім того, якщо нагрівання матеріалу заднього поясного крильця 20 від пластин є недостатнім по мірі збільшення швидкості процесу, можна здійснювати попереднє нагрівання перед ділянками 31 з розтягуючими пластинами. В результаті розтягування такою розтягувальною машиною 30 на задньому крильці 20 у напрямку ширина W бічного клапана 10 по черзі утворюються щільна ділянка з малим ступенем розтягування та нещільна ділянка з великим ступенем розтягування. На фіг. 8 показаний підгузник 1А вищеописаної конфігурації в надітому стані. Підгузник 1А показаний під час носіння, коли фіксуюча ділянка 22 на задньому крильці 20 прикріплена до лицьової поверхні переднього поясного крильця 21. Коли споживач надягає підгузник 1А, периферія кожного бічного клапана 10 прилягає навколо ніг споживача завдяки стягуванню кожного з еластичних елементів 12а-12d. На задньому поясному крильці 20 нерозтяжна ділянка F не розтягується у напрямку ширини W поглинаючої частини 101, а ділянка 23, здатна розтягуватися по лінії талії, розтягується у напрямку ширини W поглинаючої частини 101. Відповідно, утворюється різниця між розмірами X та Y, як описувалося вище. В результаті, підгузник може щільно прилягати не тільки навколо талії, але і навколо стегна, яке ширше за талію. В зв'язку з цим, краще, щоб край передньої частини Fr на ділянці 23, здатній розтягуватися по талії, на задньому крильці 20 розтягувався в 1,1-3,0 рази, виходячи з припущення, що цей розмір є достатньо великим для покривання стегна і що не відбудеться пошкодження матеріалу. Якщо ступінь розтягнення менше, ніж в 1,1 раза, розмір лінії талії заднього поясного крильця 20 може виявитися надто малим, щоб належним чином покрити стегно. Якщо ступінь розтягнення буде більше, ніж в 3,0 рази, то через розтягнення матеріал може зазнати сильного пошкодження, наприклад розірветься або утвориться дірка. Крім того, краще, щоб край передньої частини Fr ділянки 23, здатної розтягуватися по лінії талії, міг розтягуватися в 1,2-2,0 рази, беручи до уваги прилягання до стегна та запобігання пошкодженню матеріалу. Також, кожне заднє поясне крильце 20 може бути виконане у напрямку, що відповідає напрямку лінії талії споживача (напрямок ширини W поглинаючої частини 2). Відповідно, не потрібно буде більшої кількості матеріалу, і процес виготовлення не ускладниться. В даному варіанті заднє поясне крильце 20 розтягується тільки на ділянці 23, здатній розтягуватися по лінії талії, а решта крильця не розтягується. Відповідно, розмір лінії талії перед надяганням зберігається навіть під час надягання підгузника 1А, отже підгузник 1А не зсувається. В даному варіанті у поздовжньому напрямку L заднього поясного крильця 20 крім ділянки 23, здатної розтягуватися по лінії талії, існує інша ділянка (нерозтяжна ділянка F). Відповідно, максимально можна запобігти погіршенню міцності заднього поясного крильця 20. В даному варіанті ділянка 23, здатна розтягуватися по лінії талії, виконана біля основи заднього поясного крильця 20 (біля бічного клапана 10). Відповідно, можна отримати значиний ступінь зсування відносно нахилу на самому кінці у напрямку ширини W кожного заднього поясного крильця 20. Таким чином, можна досягти заданого ступеня зсування, зберігаючи при цьому малий розмір ширини ділянки 23, здатної розтягуватися по лінії талії. Слід зазначити, що ширину у поздовжньому напрямку L заднього поясного крильця 20 визначають за статурою споживача або за конструкцією всього підгузника, і ця ширина конкретно не обмежена. Однак краще, щоб кут, утворений уявною лінією у напрямку ширини W підгузника 1А і який утворюється при розтягуванні заднього поясного крильця 20, коли підгузник надягнено, становив 0-30°, 4 UA 100045 C2 5 10 15 20 25 30 35 40 45 50 55 Якщо цей кут буде менше 0°, довжина навколо талії стає більшою за довжину навколо стегна. Відповідно, не можна досягти щільного прилягання. Якщо цей кут буде більшим за 30°, розтягнення заднього поясного крильця 20 навколо талії майже не відбувається. Відповідно, погіршується прилягання, що неприйнятно. Слід зазначити, що в цьому варіанті заднє поясне крильце 20 і переднє поясне крильце 21 сформовані з елемента, незалежного від бічного клапана 10. Однак вони можуть бути виконані як один елемент. При такій конфігурації виготовлення підгузника можна спростити. Другий варіант На фіг. 9 показаний вигляд у плані підгузника 1В згідно з другим варіантом винаходу, при цьому фіг. 9А - це вигляд у плані в стані перед надяганням і фіг. 9В -вигляд у плані в стані після надягання. Підгузник 1В другого варіанта має ділянку 23, здатну розтягуватися по лінії талії, виконану з обох боків у поздовжньому напрямку L кожного заднього поясного крильця 20, на відміну від першого варіанта. Тобто ділянка 23, здатна розтягуватися по лінії талії, виконана по всій довжині заднього поясного крильця 20. Крім того, ділянка 23, здатна розтягуватися по лінії талії, має однакову ширину, на якій відбувається розтягування, по всій довжині заднього поясного крильця 20. Однак на ділянці 23, здатній розтягуватися по лінії талії, ступінь розтягнення на одиницю ширини є іншим. Таким чином, ширина ділянки 23, здатної розтягуватися по лінії талії, на передній частині Fr виконана таким чином, що стає більшою, ніж ширина ділянки 23 на задній частині Ва, під час розтягування (під час надягання підгузника). На фіг. 9А ширина ділянки 23, здатної розтягуватися по лінії талії, перед надяганням позначена літерою Н, а на фіг. 9В ця ділянка 23 на задній частині після надягання досягає розміру І (Н < І). Крім того, ділянка 23 на передній частині Fr після надягання має розмір J (Н < J і І < J). В результаті встановлення ступенів розтягнення вищеописаним методом можна зберегти ступінь прилягання, аналогічний ступеню прилягання першого варіанта. Процес розтягування при виготовленні підгузника 1В в цьому варіанті можна здійснювати, змінивши глибину пластин ділянки 31 з розтягуючими пластинами на задній частині Ва та передній частині Fr. Інші конфігурації аналогічні конфігураціям першого варіанта, і тому описуватися не будуть. Крім того, для ясності на фігурах креслень збережені ті самі числові позначення. В даному варіанті навіть при однаковій ширині розтягнення у поздовжньому напрямку L ділянки 23, здатної розтягуватися по лінії талії, крайова ділянка ділянки 23 обмежена ділянкою, що не належить ділянці 23. Відповідно, ступінь розтягнення на цій крайовій ділянці є малим, і цей ступінь збільшується по мірі віддалення від цієї крайової ділянки. Таким чином, ділянку 23, здатну розтягуватися по лінії талії, можна сформувати, не витрачаючи марно матеріалу при виготовленні нахиленої форми. Третій варіант На фіг. 10 показаний вигляд у плані підгузника 1С згідно з третім варіантом винаходу, при цьому фіг. 10А - вигляд у плані в стані перед надяганням і фіг. 10В - вигляд у плані в стані після надягання. Підгузник 1С третього варіанта має, як і в першому варіанті, ділянку 23, здатну розтягуватися по лінії талії, виконану по всій довжині заднього поясного крильця 20. В третьому варіанті ділянка 23, здатна розтягуватися по лінії талії, має різні розміри ширини на ділянці, на якій здійснюють розтягування. В даному варіанті ширина ділянки 23 на передній частині Fr стає більшою, а ширина цієї ділянки 23 на задній частині В а стає меншою. Таким чином, при розтягуванні (під час надягання підгузника 1С) ширина передньої частини Fr на ділянці 23, здатній розтягуватися по лінії талії, стає більшою, ніж ширина задньої частини Ва на ділянці 23. Іншими словами, як показано на фіг. 10А, ширина ділянки 23, здатної розтягуватися по лінії талії, перед надяганням має розмір Н, але, як показано на фіг. 10В, ширина задньої ділянки 23b після надягання досягає розміру І (Н < І). Далі, після надягання ширина ділянки 23а досягає розміру J (Н < J і I < J). В результаті встановлення ступенів розтягнення з таким співвідношенням можна зберегти ступінь прилягання, аналогічний ступеню прилягання першого варіанта. Інші конфігурації аналогічні конфігураціям другого варіанта, і тому описуватися не будуть. Крім того, для ясності на фігурах креслень збережені ті самі числові позначення. 5 UA 100045 C2 5 10 15 20 25 30 35 40 45 50 В даному варіанті можна отримати значиний ступінь зсування відносно нахилу на самому кінці у напрямку ширини W кожного заднього поясного крильця 20. Відповідно, ширину або ступінь розтягнення ділянки 23, здатної розтягуватися по лінії талії, можна мінімізувати і досягти заданого ступеня зсування. Четвертий варіант На фіг. 11 показаний вигляд у плані підгузника 1D згідно з четвертим варіантом винаходу. Підгузник 1D четвертого варіанта є підгузником типу пояса. У підгузнику 1D виконана пара задніх поясних крилець 20, які виступають назовні у напрямку, що перетинає поздовжній напрямок L поглинаючої частини 2. На одному із задніх поясних крилець 20 виконана фіксуюча ділянка 22. Пара передніх поясних крилець 21 також виконана у напрямку, що перетинає поздовжній напрямок L поглинаючої частини 2, і на кожному передньому поясному крильці 21 виконана фіксуюча ділянка 24, щоб підгузник 1D можна було надягати. В цьому варіанті, оскільки ділянка 23, здатна розтягуватися по лінії талії, виконана на зовнішній поверхні у напрямку ширини кожного бічного клапана 10, ступінь прилягання можна поліпшити. В даній заявці просять установити пріоритет за попередньою японською патентною заявкою № JP-2008-037921, поданою 19 лютого 2008 р., на якій базується дана заявка і повний зміст якої включено тут як посилання. Промислова придатність Як було описано вище, при виготовленні запропонованого поглинаючого виробу пара поясних крилець 20 може бути виконана у напрямку, що відповідає напрямку лінії талії споживача (напрямок ширини W поглинаючої частини 2). При надяганні ця пара поясних крилець 20 може розміщуватись під нахилом до зони спини споживача відносно талії споживача на коленій ділянці 23, здатній розтягуватися по лінії талії. Тому, винахід пропонує поглинаючий виріб, що може забезпечити щільне прилягання до тіла, при цьому процес виготовлення виробу є нескладним і не потребує збільшення матеріалів для його виготовлення. ФОРМУЛА ВИНАХОДУ 1. Поглинаючий виріб, в якому визначені задня та передня частини і в якому у поздовжньому напрямку від задньої частини до передньої частини послідовно розміщені ділянка задньої частини, пахова зона та ділянка передньої частини, який включає: поглинаючу частину, що включає проникний для рідини верхній шар, непроникний для рідини нижній шар і абсорбент, розміщений між верхнім і нижнім шарами і призначений поглинати та утримувати рідину; пару бічних клапанів, виконаних з обох боків у напрямку ширини поглинаючої частини, біля кожної крайової ділянки поглинаючої частини, у поздовжньому напрямку; і пару поясних крилець, сформованих на задній частині в результаті виступання з пари бічних клапанів назовні у напрямку ширини поглинаючої частини, який відрізняється тим, що в основі кожного заднього поясного крильця виконана ділянка, здатна розтягуватися по лінії талії, так що ширина краю передньої частини на ділянці, здатній розтягуватися по лінії талії, стає більшою за ширину краю задньої частини на ділянці, здатній розтягуватися по лінії талії, при розтягуванні поглинаючого виробу у напрямку ширини. 2. Поглинаючий виріб за п. 1, який відрізняється тим, що кожна ділянка, здатна розтягуватися по лінії талії, не досягає краю кожного поясного крильця. 3. Поглинаючий виріб за п. 1, який відрізняється тим, що кожна ділянка, здатна розтягуватися по лінії талії, досягає краю кожного поясного крильця. 4. Поглинаючий виріб за будь-яким з пунктів 1-4, який відрізняється тим, що край передньої частини кожної ділянки, здатної розтягуватися по лінії талії, може розтягуватися в 1,1-3,0 рази. 6 UA 100045 C2 7 UA 100045 C2 8 UA 100045 C2 9 UA 100045 C2 10 UA 100045 C2 11 UA 100045 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12

Дивитися

Додаткова інформація

Назва патенту англійською

Absorptive article

Автори англійською

Oku, Tomomi, Sakaguchi, Satoru

Назва патенту російською

Поглощающее изделие

Автори російською

Оку Томоми, Сакагучи Сатору

МПК / Мітки

МПК: A61F 5/44, A61F 13/15, A61F 13/496, A61F 13/494, A61F 13/56, A61F 13/49

Мітки: виріб, поглинаючий
