Поглинаючий виріб

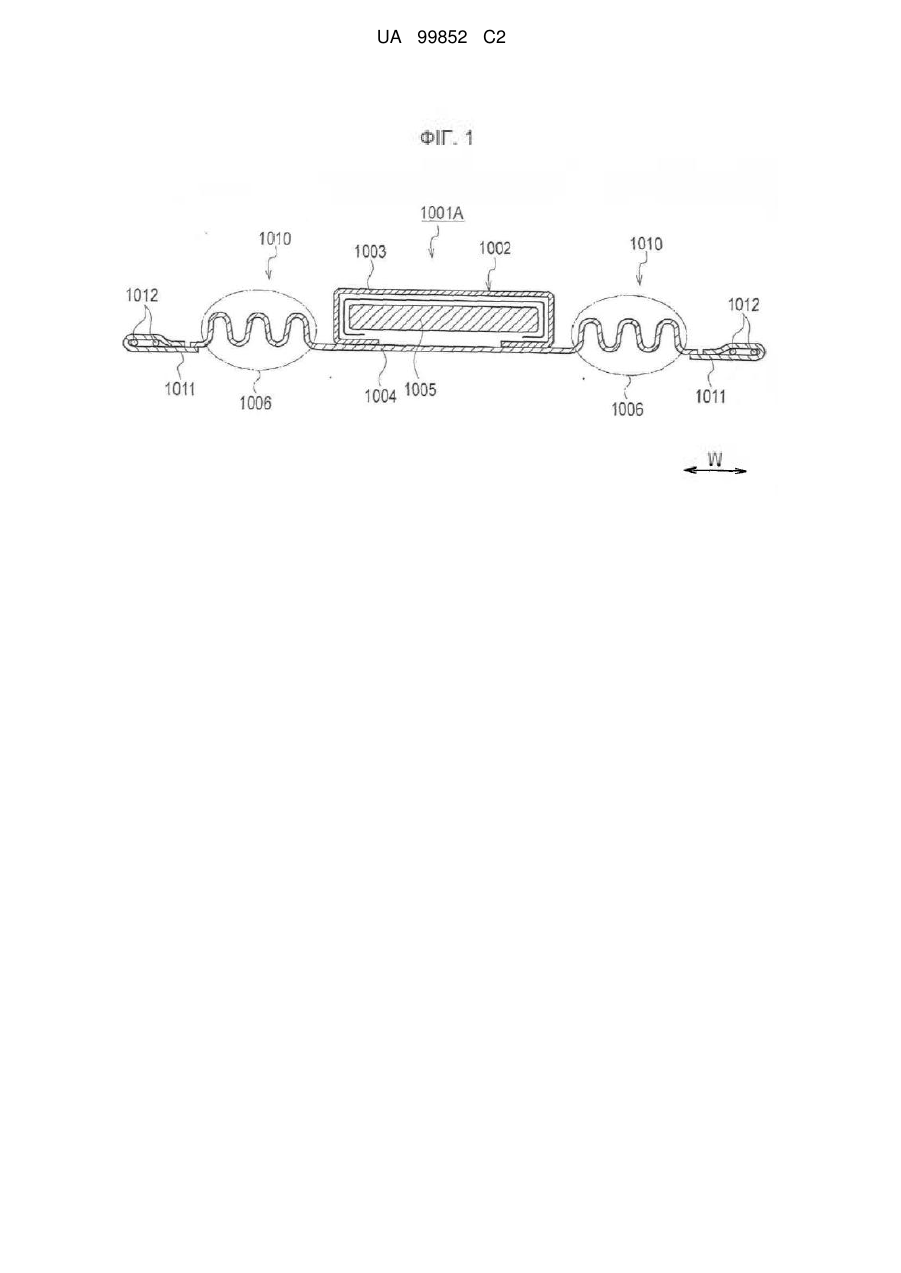

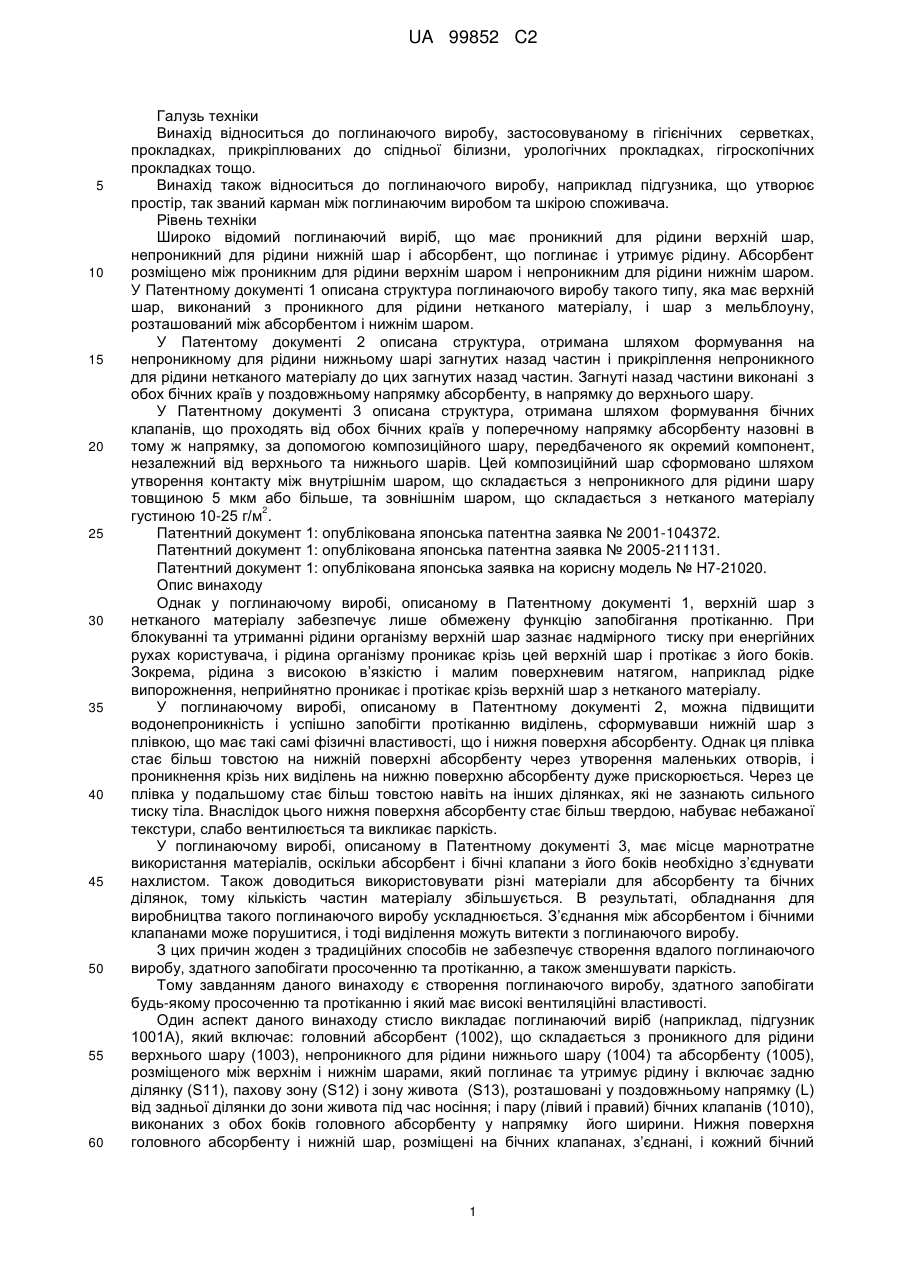

Реферат: Поглинаючий виріб з абсорбуючою частиною (1002) складається з проникного для рідини верхнього шару (1003), не проникного для рідини нижнього шару (1004) та абсорбенту (1005), розміщеного між верхнім шаром (1003) та нижнім шаром (1004), який поглинає та утримує рідину і який в стані, коли він надітий на споживача, має задню ділянку, пахову зону та зону живота, що проходить у поздовжньому напрямку від задньої ділянки до зони живота. Поглинаючий виріб також має пару бічних клапанів (лівий і правий) (1010), виконаних на протилежних сторонах, у напрямку ширини (W), абсорбуючої частини (1002). Нижня поверхня абсорбуючої частини (1002) і ті ділянки нижнього шару (1004), що розміщені на бічних клапанах (1010), сконструйовані як суцільна комплексна структура. Та ділянка кожного бічного клапана (1010), що знаходиться між бічним краєм бічного клапана (1010) і тим краєм бічного клапана (1010), що знаходиться на абсорбуючій частині, має зону (1006) високої вологопроникності, з більш високою вологопроникністю, ніж нижня поверхня абсорбуючої частини (1002). UA 99852 C2 (12) UA 99852 C2 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід відноситься до поглинаючого виробу, застосовуваному в гігієнічних серветках, прокладках, прикріплюваних до спідньої білизни, урологічних прокладках, гігроскопічних прокладках тощо. Винахід також відноситься до поглинаючого виробу, наприклад підгузника, що утворює простір, так званий карман між поглинаючим виробом та шкірою споживача. Рівень техніки Широко відомий поглинаючий виріб, що має проникний для рідини верхній шар, непроникний для рідини нижній шар і абсорбент, що поглинає і утримує рідину. Абсорбент розміщено між проникним для рідини верхнім шаром і непроникним для рідини нижнім шаром. У Патентному документі 1 описана структура поглинаючого виробу такого типу, яка має верхній шар, виконаний з проникного для рідини нетканого матеріалу, і шар з мельблоуну, розташований між абсорбентом і нижнім шаром. У Патентому документі 2 описана структура, отримана шляхом формування на непроникному для рідини нижньому шарі загнутих назад частин і прикріплення непроникного для рідини нетканого матеріалу до цих загнутих назад частин. Загнуті назад частини виконані з обох бічних країв у поздовжньому напрямку абсорбенту, в напрямку до верхнього шару. У Патентному документі 3 описана структура, отримана шляхом формування бічних клапанів, що проходять від обох бічних країв у поперечному напрямку абсорбенту назовні в тому ж напрямку, за допомогою композиційного шару, передбаченого як окремий компонент, незалежний від верхнього та нижнього шарів. Цей композиційний шар сформовано шляхом утворення контакту між внутрішнім шаром, що складається з непроникного для рідини шару товщиною 5 мкм або більше, та зовнішнім шаром, що складається з нетканого матеріалу 2 густиною 10-25 г/м . Патентний документ 1: опублікована японська патентна заявка № 2001-104372. Патентний документ 1: опублікована японська патентна заявка № 2005-211131. Патентний документ 1: опублікована японська заявка на корисну модель № Н7-21020. Опис винаходу Однак у поглинаючому виробі, описаному в Патентному документі 1, верхній шар з нетканого матеріалу забезпечує лише обмежену функцію запобігання протіканню. При блокуванні та утриманні рідини організму верхній шар зазнає надмірного тиску при енергійних рухах користувача, і рідина організму проникає крізь цей верхній шар і протікає з його боків. Зокрема, рідина з високою в’язкістю і малим поверхневим натягом, наприклад рідке випорожнення, неприйнятно проникає і протікає крізь верхній шар з нетканого матеріалу. У поглинаючому виробі, описаному в Патентному документі 2, можна підвищити водонепроникність і успішно запобігти протіканню виділень, сформувавши нижній шар з плівкою, що має такі самі фізичні властивості, що і нижня поверхня абсорбенту. Однак ця плівка стає більш товстою на нижній поверхні абсорбенту через утворення маленьких отворів, і проникнення крізь них виділень на нижню поверхню абсорбенту дуже прискорюється. Через це плівка у подальшому стає більш товстою навіть на інших ділянках, які не зазнають сильного тиску тіла. Внаслідок цього нижня поверхня абсорбенту стає більш твердою, набуває небажаної текстури, слабо вентилюється та викликає паркість. У поглинаючому виробі, описаному в Патентному документі 3, має місце марнотратне використання матеріалів, оскільки абсорбент і бічні клапани з його боків необхідно з’єднувати нахлистом. Також доводиться використовувати різні матеріали для абсорбенту та бічних ділянок, тому кількість частин матеріалу збільшується. В результаті, обладнання для виробництва такого поглинаючого виробу ускладнюється. З’єднання між абсорбентом і бічними клапанами може порушитися, і тоді виділення можуть витекти з поглинаючого виробу. З цих причин жоден з традиційних способів не забезпечує створення вдалого поглинаючого виробу, здатного запобігати просоченню та протіканню, а також зменшувати паркість. Тому завданням даного винаходу є створення поглинаючого виробу, здатного запобігати будь-якому просоченню та протіканню і який має високі вентиляційні властивості. Один аспект даного винаходу стисло викладає поглинаючий виріб (наприклад, підгузник 1001А), який включає: головний абсорбент (1002), що складається з проникного для рідини верхнього шару (1003), непроникного для рідини нижнього шару (1004) та абсорбенту (1005), розміщеного між верхнім і нижнім шарами, який поглинає та утримує рідину і включає задню ділянку (S11), пахову зону (S12) і зону живота (S13), розташовані у поздовжньому напрямку (L) від задньої ділянки до зони живота під час носіння; і пару (лівий і правий) бічних клапанів (1010), виконаних з обох боків головного абсорбенту у напрямку його ширини. Нижня поверхня головного абсорбенту і нижній шар, розміщені на бічних клапанах, з’єднані, і кожний бічний 1 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 клапан має зону високої вологопроникності (1006), тобто зону з більш високою здатністю пропускати вологу порівняно з нижньою поверхнею головного абсорбенту, між краєм ширини кожного бічного клапана та кожним бічним краєм абсорбенту. Запропонований поглинаючий виріб може запобігати просоченню та протіканню, бо нижня поверхня головного абсорбенту та нижній шар на бічному клапані з’єднані. Оскільки бічні клапани представлені як зони високої вологопроникності, поглинаючий виріб може мати підвищені вентиляційні властивості та поліпшену здатність пропускати вологу, тобто можна уникнути паркості. Отже, винахід пропонує поглинаючий виріб, здатний запобігати будь-якому просоченню та протіканню і який має високі вентиляційні властивості. Стислий опис креслень Фіг. 1 - вигляд у розрізі підгузника згідно з варіантом 1-1 даного винаходу. Фіг. 2 - розгорнутий вигляд підгузника згідно з варіантом 1-2 даного винаходу. Фіг. 3 - вигляд у розрізі по лінії А1-А1 фіг. 2. Фіг. 4 - вигляд у розрізі по лінії В1-В1 фіг. 2. Фіг. 5 - вигляд у розрізі зони підвищення вологопроникності. Фіг. 6 - вигляд у розрізі зони підвищення вологопроникності. Фіг. 7 - вигляд у розрізі розтягувальної машини. Фіг. 8 - вигляд у розрізі підгузника згідно з варіантом 1-3 даного винаходу. Фіг. 9 - вигляд у розрізі підгузника згідно з варіантом 1-4 даного винаходу. Фіг. 10 - вигляд у розрізі підгузника згідно з варіантом 1-5 даного винаходу. Фіг. 11 - вигляд у розрізі підгузника згідно з варіантом 1-6 даного винаходу. Фіг. 12А - перспективний вигляд стандартного підгузника, фіг. 12В - вигляд у плані іншого стандартного підгузника. Фіг. 13 - розгорнутий вигляд підгузника згідно з варіантом 2-1 даного винаходу. Фіг. 14 - вигляд у розрізі підгузника згідно з варіантом 2-1 даного винаходу по лінії А2-А2 фіг. 13. Фіг. 15 - вигляд у розрізі підгузника згідно з варіантом 2-1 даного винаходу по лінії В2-В2 фіг. 13. Фіг. 16 - вигляд у розрізі підгузника згідно з варіантом 2-1 даного винаходу по лінії В2-В2 фіг. 13. в стані носіння. Фіг. 17 - вигляд у розрізі основної частини розтягувальної машини. Фіг. 18А і 18В - зображення підгузника згідно з варіантом 2-1 даного винаходу, при цьому фіг. 18А - вигляд у плані стану перед розтягуванням назовні центральної частини пахової зони бічних клапанів, а фіг. 18В - вигляд у плані стану після розтягування назовні краю центральної частини пахової зони одного бічного клапана. Фіг. 19 - вигляд у розрізі підгузника згідно з варіантом 2-2 даного винаходу. Фіг. 20 - вигляд у розрізі підгузника згідно з варіантом 2-3 даного винаходу. Фіг. 21 - розгорнутий вигляд підгузника згідно з варіантом 2-4 даного винаходу. Фіг. 22 - розгорнутий вигляд підгузника згідно з варіантом 2-5 даного винаходу. Кращі варіанти здійснення винаходу Далі винахід буде описано конкретно, на основі варіантів з посиланням на супровідні креслення. Перший варіант Варіант 1-1 На фіг. 1 показаний вигляд у розрізі підгузника 1001А згідно з варіантом 1-1 даного винаходу. Підгузник 1001А як поглинаючий виріб має головний абсорбент 1002, лівий і правий бічні клапани 1010, виконані з обох боків головного абсорбенту 1002 у напрямку його ширини (W). Напрямок ширини W головного абсорбенту 1002 в даному описі означає напрямок W, перпендикулярний поздовжньому напрямку L, що проходить від задньої ділянки до зони живота. Головний абсорбент 1002 складається принаймні з проникного для рідини верхнього шару 1003, непроникного для рідини нижнього шару 1004 та абсорбенту 1005, розміщеного між верхнім шаром 1003 та нижнім шаром 1004, який поглинає та утримує рідину. Обидва краї у напрямку ширини W верхнього шару 1003 зігнуті таким чином, що обгортають абсорбент 1005. Загнуті назад частини верхнього шару 1003 та абсорбенту 1005 з’єднані з нижнім шаром 1004 за допомогою клею, наприклад термоклею. Як верхній шар 1003 можна використовувати гідрофільний нетканий матеріал, тканий матеріал, перфоровану пластикову плівку, перфорований гідрофобний нетканий матеріал і т.д В цьому варіанті як верхній шар застосовано композиційний нетканий матеріал, що складається 2 з матеріалів спанбонд-мельтблоун-спанбонд (у подальшому СМС), з густиною 10 г/м . Абсорбент 1005 являє собою спакетований матеріал, що має властивість поглинати та 2 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 утримувати рідину. Абсорбент 1005 являє собою суміш, що містить поглинаючу целюлозну масу і змішаний з нею полімер-суперабсорбент. Нижній шар 1004 виконаний з мікропористої, непроникної для рідини плівки, що складається зі смоли, яка містить неорганічний матеріал як наповнювач. Конкретніше, непроникна для рідини плівка сформована з поліетиленового мікропористого вологопроникного шару, що 2 містить приблизно 50 мас.% карбонату кальцію як наповнювач і має густину 22,0 г/м . Крім карбонату кальцію як наповнювач можна використовувати неорганічні матеріали, наприклад сульфат барію. Крім поліетилену як смолу, прийнятну для вологопроникного шару, можна використовувати олефінову термопластичну смолу, наприклад поліпропілен. Нижня поверхня головного абсорбенту 1002 і нижній шар 1004, розміщені на бічних клапанах 1010, з’єднані таким чином, що мають мікропори. Іншими словами, бічні клапани 1010 виконані на ділянках нижнього шару 1004, розтягнутих від нижньої поверхні абсорбенту 1005 вліво і вправо з обох боків. Бічні клапани 1010 розташовані з обох бічних країв абсорбенту 1005. Кожний бічний клапан 1010 має зону 1006 високої вологопроникності, тобто зону з більш високою здатністю пропускати вологу порівняно з нижньою поверхнею головного абсорбенту 1002. На фіг. 1 зони 1006 високої вологопроникності позначають ділянки з високою здатністю пропускати вологу. Зони 1006 високої вологопроникності передбачені і на лівій, і на правій бічних сторонах головного абсорбенту 1002. Здатність пропускати вологу зон 1006 високої вологопроникності розрахована таким чином, щоб в 1,3-2,5 разів або більше перевищувати здатність пропускати вологу нижньої поверхні головного абсорбенту 1002 для запобігання протіканню рідини. Cлід розуміти, що вираз «розрахована для запобігання протіканню» означає, що здатність пропускати вологу зони 1006 високої вологопроникності розрахована в діапазоні, здатному запобігти протіканню рідини. Зони 1006 високої вологопроникності сформовані в результаті розтягнення бічних клапанів 1010, виконаних з непроникного для рідини шару, у напрямку ширини W (у подальшому розтягування). Розтягування буде детально описане у варіанті 1-2. На зовнішній стороні, у напрямку ширини, кожного бічного клапана 1010 виконаний непроникний для рідини зовнішній шар 1011. На бічній крайовій ділянці зовнішнього шару 1011 у поздовжньому напрямку виконана зона зі зборками, що має розтяжні еластичні елементи 1012. Ця зона зі зборками має більшу здатність пропускати вологу, ніж зони 1006 високої вологопроникності бічних клапанів 1010. В результаті, відношення ступеня вологопроникності в підгузнику 1001А можна представити як «нижня поверхня головного абсорбенту 1002 < зона 1006 високої вологопроникності < зона зі зборками». При конфігурації варіанта 1-1 підгузник 1001А може ефективно запобігати просочуванню та протіканню рідини, оскільки непроникний для рідини нижній шар 1004 розміщено на нижній поверхні абсорбенту 1005. В результаті розтягнення бічних клапанів 1010 у напрямку ширини W непроникний для рідини нижній шар 1004 розтягується на ширину, збільшену внаслідок розтягнення. Тому мікропори, що є в наповнювачі, можуть збільшуватися, в результаті чого вологопроникність нижнього шару 1004 підвищується. Завдяки підвищенню вологопроникності поліпшуються вентиляція та ступінь вологопроникності, і підгузник 1001А не парить. Крім того, в результаті розтягування матеріал пом’якшується, завдяки чому підвищується відчуття комфортності для споживача. Варіант 1-2 Фіг. 2-7 ілюструють варіант 1-2 даного винаходу. Фіг. 2 - розгорнутий вигляд підгузника 1001В. Фіг. 3 - вигляд у розрізі по лінії А1-А1 фіг. 2. Фіг. 4 - вигляд у розрізі по лінії В1-В1 фіг. 2. Фіг. 5 - вигляд у розрізі зони підвищення вологопроникності. Фіг. 5 і 6 - зображення в плані підгузника 1001В, що ілюструють зони підвищення вологопроникності. Фіг. 7 - вигляд у розрізі розтягувальної машини. При описі варіанта 1-2 пояснюватися будуть переважно аспекти, відмінні від варіанта 1-1, аналогічні ж пояснення повторюватися не будуть. Як і у варіанті 1-1, підгузник 1001В має головний абсорбент 1002 і лівий та правий бічні клапани 1010, виконані з обох боків головного абсорбенту 1002 у напрямку ширини W. Головний абсорбент 1002 складається принаймні з проникного для рідини верхнього шару 1003, непроникного для рідини нижнього шару 1004 та абсорбенту 1005, що поглинає та утримує рідину. Абсорбент 1005 розміщено між верхнім шаром 1003 та нижнім шаром 1004. Головний абсорбент 1002 включає задню ділянку (S11), пахову зону (S12) і зону живота (S13), розташовані у поздовжньому напрямку L від задньої ділянки до зони живота. Головний абсорбент 1002 покриває задню ділянку, пахову зону і зону живота споживача. Нижній шар 1004 сформовано шляхом скріплення непроникного для рідини шару 1013 і 3 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішнього шару 1011. Нижній шар 1004, що складається з непроникного для рідини шару 1013 і зовнішнього шару 1011, утворює бічні клапани 1010. На бічних крайових ділянках бічних клапанів 1010 розміщені розтяжні еластичні елементи 1012. На бічних клапанах 1010 ті ділянки, де зовнішній шар 1011 і непроникний для рідини шар 1013 перекривають один одний, розтягуються у напрямку ширини W. Розтяжні ділянки на бічних клапанах 1010 мають підвищену вологопроникність і представлені як зони 1006 високої вологопроникності. Верхній шар 1003 є проникним для рідини. Як верхній шар 1003 можна використовувати гідрофільний нетканий матеріал, тканий матеріал, перфоровану пластикову плівку тощо і навіть перфорований гідрофобний нетканий матеріал і таке інше. В цьому варіанті як верхній шар 2 1003 застосовано матеріал СМС з густиною 10 г/м . Непроникний для рідини шар 1013 на нижньому шарі 1004 виконаний з мікропористої, непроникної для рідини плівки, що складається зі смоли, яка містить неорганічний матеріал як наповнювач. Конкретніше, проникна для вологи і непроникна для рідини плівка та шар, отриманий скріпленням цієї непроникної для рідини плівки з нетканим матеріалом, може бути прийнятним як непроникний для рідини шар 1013. В цьому варіанті як непроникний для рідини шар 1013 використано поліетиленовий мікропористий вологопроникний шар, що містить приблизно 50 2 мас.% карбонату кальцію як наповнювач і має густину 22,0 г/м . Як наповнювач можна використовувати неорганічні матеріали, наприклад карбонат кальцію, сульфат барію і т.п.. Крім поліетилену, прийнятною смолою для непроникного для рідини шару 1013 є олефінова термопластична смола, наприклад поліпропілен. Зовнішні шари 1011 в нижньому шарі 1004 є непроникними для рідини. В цьому варіанті 2 застосовано СМС з густиною 13 г/м . Зовнішні шари 1011 проходять від бічних сторін головного абсорбенту 1002 в напрямку до нижньої поверхні. На лівому та правому бічних краях непроникного для рідини шару 1013 розміщені розтяжні еластичні елементи 1012. Непроникний для рідини шар 1013 проходить від бічних ділянок абсорбенту 1005. Непроникний для рідини шар 1013 і зовнішній шар 1011 з’єднані за допомогою термоклею або подібної речовини. Абсорбент 1005 являє собою спакетований матеріал, що має властивість поглинати та утримувати рідину. Абсорбент 1005 являє собою суміш, що містить поглинаючу целюлозну масу і змішаний з нею полімер-суперабсорбент. На задній ділянці S11 виконані поясні крильця 1014 на зовнішній стороні бічних клапанів 1010 у напрямку ширини. Поясні крильця 1014 складаються з проникного або непроникного для рідини шару. Поясні крильця 1014 мають фіксуючі засоби 1015, наприклад механічну застібку, клейку стрічку тощо, щоб поглинаючий виріб 1001В можна було фіксувати в зоні живота. В даному варіанті зовнішній шар 1011 і непроникний для рідини шар 1013 скріплювали за допомогою термоклею тощо для утворення нижнього шару 1004. Потім на кожному зовнішньому шарі 1011 розміщували по дві еластичні нитки на основі поліуретану густиною 470 децитекс (дтекс) як еластичні елементи 1012, розтягнуті у 2,2 рази, і ці еластичні нитки потім загортали кожним зовнішнім шаром 1011. Після цього в центральній частині у поздовжньому напрямку L кожного бічного клапана 1010 ділянку, на якій зовнішній шар 1011 перекриває непроникний для рідини шар 1013, розтягували у напрямку ширини W. Після розтягування на нижній шар 1004 наносили абсорбент 1005. Крім описаних вище процедур можна застосовувати будь-які інші процедури. Далі наведені пояснення щодо зон 1006 високої вологопроникності, виконаних на бічних клапанах 1010. Як показано на фіг. 2 і 3, зони 1006 високої вологопроникності виконані на нижньому шарі 1004, що складається з непроникного для рідини шару 1013 та зовнішнього шару 1011. Кожна зона 1006 високої вологопроникності виконана між одним краєм у напрямку ширини W кожного бічного клапана 1010 і кожним бічним краєм абсорбенту 1005. Зони 1006 високої вологопроникності утворені в результаті розтягування нижнього шару 1004. На фіг. 5 показані ділянки, які слід розтягувати. Для підгузника 1001В, який зазвичай має загальну довжину 470 мм у поздовжньому напрямку L, нижній шар 1004 розтягують назовні у напрямку ширини в межах 20 мм, приймаючи позицію 5 мм назовні від кожної бічної ділянки абсорбенту 1005 у напрямку ширини W як контрольну позицію. Для поздовжнього напрямку L абсорбент 1005 розтягують на всю його довжину. Межі ділянки, яку слід розтягувати, не є обмежуючим фактором, оскільки розрахунок може зазнавати змін в залежності від довжини підгузника, ширини абсорбенту 1005 і т.д. Для підгузників відкритого типу або підгузників типу трусиків зони 1006 високої вологопроникності краще розміщувати по всій довжині ділянки між бічними клапанами, розташованими спереду та ззаду у поздовжньому напрямку L (між передньою та задньою панелями підгузників типу трусиків). 4 UA 99852 C2 5 10 15 20 Зовнішній шар 1011 і непроникний для рідини шар 1013 з’єднані термоклеєм або подібною речовиною для утворення таким чином нижнього шару 1004, і нижній шар 1004 потім розтягують за допомогою розтягувальної машини 1030, показаної на фіг. 7. Як показано на фіг. 7, розтягувальна машина 1030 має пару ділянок 1031 з розтягуючими пластинами, розміщених одна напроти іншої і здатних входити в зчеплення одна з одною. Кожна ділянка 1031 з розтягуючими пластинами має глибину пластини 2,5 мм, крок верхньої та нижньої пластин 1,25 мм, і 17 верхніх і нижніх пластин. Ділянку бічних клапанів 1010 розтягують при встановленій температурі ділянки 1031 з розтягуючими пластинами 90°С. В результаті розтягування зони 1006 високої вологопроникності розтягуються в 1,8 раза порівняно з шириною до розтягування. Конкретніше, зони 1006 високої вологопроникності збільшують здатність пропускати вологу приблизно в 1,65 раза, від середньої вологопроникності 1935 (Па∙24 год) перед розтягуванням до 3191 (Па∙24 год) після розтягування (див. Таблицю 1). Під час розтягування нагрівання пластин пом’ягшує нижній шар 1004, швидше зменшує густину і зменшує вірогідність утворення маленьких отворів. У кращому варіанті відповідну температура нагрівання встановлюють на 20-30°С нижче, ніж температури плавлення матеріалів. Нагрівання до температури вище температур плавлення матеріалів непроникного для рідини шару 1013 може розплавити та зруйнувати непроникний для рідини шар 1013, що неприйнятно. Нижній шар 1004 формують, наносячи шар термоклею на ділянку діаметром 15 мм при 2 густині 5 г/м за допомогою спірального розпилювача, і з’єднуючи вологопроникну плівку 2 (непроникний для рідини шар 1013), що має густину 22,0 г/м , з проникним для рідини 2 матеріалом СМС (зовнішній шар 1011), що має густину 13 г/м . Результати розтягування наведені в Таблиці 1. Таблиця 1 Початкова маса (г) Маса після 24-годинної До підвищення витримки (г) вологопроникності Різниця в масі (г) (перед розтягуванням) Вологопроникність (Па∙24 год) n=1 71,39 n=2 64,12 n=3 66,15 65,53 59,06 60,67 5,85 5,06 5,49 2071,4 1791,6 1941,8 66,65 67,96 67,41 57,58 59,10 58,29 9,07 8,86 9,11 3210,8 3136,6 3224,8 Середнє 1934,9 25 Після підвищення вологопроникності (після розтягування) 30 35 40 45 Початкова маса (г) Маса після 24-годинної витримки (г) Різниця в масі (г) Вологопроникність (Па∙24 год) 3190,8 На фіг. 5 і 6 показані межі розтягування (підвищення вологопроникності). Ширина бічних клапанів 1010, яку слід розтягувати, позначена літерою Х, і проходить вона від кожного бічного краю абсорбенту 1005 до ділянки поруч з внутрішньою стороною еластичного елемента 1012, розміщеного найближче до абсорбенту 1005 на кожному бічному клапані 1010, що видно на розгорнутому зображенні підгузника 1001В (фіг. 5). В стані розтягування пахової зони кожного бічного клапана 1010 ця ширина проходить від бічного краю абсорбенту 1005 до ділянки поруч з внутрішньою стороною еластичного елемента 1012, розміщеного найближче до абсорбенту 1005 на кожному бічному клапані 1010, і позначена літерою Y (фіг. 6). У кращому варіанті ширина Y має межі, що в 1,5-3,0 разів більші за ширину Х. Якщо ширина Y більша за ширину Х менш ніж у 1,5 раза, то ширина розтягування зон 1006 високої вологопроникності є надто малою, щоб забезпечувати достатню висоту, на яку бічні клапани 1010 піднімаються, коли споживач користується підгузником. Якщо це так, виникає ризик утворення зазора між шкірою та ділянками, на яких виконані еластичні елементи 1012, крізь який можуть витікати виділення. Якщо ширина Y більша за ширину Х більш ніж у 3 рази, то ширина розтягування зон 1006 високої вологопроникності є досить великою, щоб надмірно збільшити вологопроникність, обумовлену розтягуванням. В результаті, матеріали можуть стати схильними до руйнування, розтріскування, наприклад розриву або утворення дірок. При розтрічкуванні матеріалів збільшується ризик протікання виділень на розтрісканій ділянці. 5 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вологопроникність розтяжних ділянок (зон 1006 високої вологопроникності) після розтягування переважно в 1,3-2,5 раза або більше перевищує вологопроникність, що була до розтягування. Конкретніше, в даному описі вологопроникність до розтягування означає вологопроникність нижньої поверхні абсорбенту. Якщо різниця між значеннями вологопроникності, отриманими до і після розтягування є меншою, ніж 1,3 раза, то суттєвої зміни у вологопроникності не сталося порівняно зі станом перед розтягуванням, лише трохи зменшиться паркість підгузника. Придатним для розтягування може бути будь-який непроникний для рідини шар 1013, що має міцність на розрив при розтягуванні 750% або більше. Плівки з міцністю на розрив при розтягуванні менше 750%, ймовірно, будуть утворювати маленькі отвори при розтягуванні. Утворення маленьких отворів може спричинити протікання. У вищеописаному варіанті в результаті розтягування бічних клапанів 1010 нижній шар 1004 розтягується до ступеня, що відповідає ширині розтягування. Внаслідок цього мікропори, які є в наповнювачі, можуть збільшитися, у зв’язку з чим здатність пропускати вологу розтяжних зон 1006 високої вологопроникності збільшується. Тому зони 1006 високої вологопроникності мають меншу густину матеріалу порівняно з нерозтяжними ділянками і підвищену вологопроникність. В результаті підвищення вологопроникності матеріали, з яких складаються зони 1006 високої вологопроникності, можуть пом’ягшуватися. Крім того, підгузник 1001b може зберігати більший рівень висоти розташування еластичних елементів 1012, до величини, що відповідає ширині розтягування, ніж поверхня проникного для рідини шару. В результаті, як показано на фіг. 4, підгузник 1001b може утворювати більший карман 1016, що уловлює рідину організму, порівняно з будь-якими підгузниками, що не розтягуються. Як було описано вище, згідно з варіантом 1-2 підгузник 1001b сформовано шляхом скріплення непроникного для рідини шару 1013 та зовнішнього шару 1011 для утворення нижнього шару 1004 і розміщення зон 1006 високої вологопроникності з підвищеною вологопроникністю на бічних клапанах 1010 нижнього шару 1004 вздовж бічних країв абсорбенту 1005. Відповідно, структура підгузника 1001b має розміщений на бічних клапанах 1010 плівковий матеріал з підвищеною водонепроникністю і може запобігати протіканню рідини організму. Крім того, у підгузнику 1001b не виникає паркості, що спричиняє подразнення шкіри, завдяки поліпшенню вентиляційних властивостей та підвищенню вологопроникності. Крім того, згідно з варіантом 1-2 в результаті розтягування на бічних клапанах 1010, розміщених на внутрішній поверхні підгузника 1001b, утворюються пом’ягшені ділянки. Завдяки м’якості внутрішньої поверхні підгузника 1001b зменшується відчуття дискомфорту під час носіння порівняно з будь-якими підгузниками, що не розтягуються. М’якість внутрішньої поверхні підгузника 1001b також підвищує розтяжність еластичних елементів 1012 і збільшує піднімання бічних клапанів 1010 на підгузнику. Відповідно, підгузник 1001b може краще прилягати до тіла, отже зменшується ризик протікання виділень організму. У підгузнику 1001b немає зони високої вологопроникності, розміщеній на нижній поверхні абсорбенту 1005, яка зазнає найбільшого тиску тіла; замість цього нижня поверхня абсорбенту 1005 має підвищену водонепроникність порівняно із зонами 1006 високої вологопроникності. Відповідно, навіть після тривалого носіння підгузник 1001b може запобігати просоченню виділень і вологи крізь нижню поверхню абсорбенту 1005 та ефективно захищати спідню та постільну білизну від промокання. Згідно з варіантом 1-2, тільки завдяки розміщенню одного матеріалу, суцільного у напрямку ширини W, у підгузнику 1001b можна досягти різних ефектів на бічних клапанах 1010 та на нижній поверхні абсорбенту 1005. Конкретніше, бічні клапани 1010 мають високі вентиляційні властивості, а нижня поверхня абсорбенту 1005 має високу водонепроникність. В даному варіанті непроникний для рідини шар 1013 і зовнішній шар 1011, які складають нижній шар 1004, склеєні переважно термоклеєм за допомогою спірального розпилювача. Склеювання термоклеєм за допомогою спірального розпилювача дає можливість локального склеювання між матеріалами і може зберігати низьку густину площі зчеплення. Низька густина площі зчеплення має ту перевагу, що малоймовірно, що витягування непроникного для рідини шару 1013 під час розтягування буде стримуватися зовнішнім шаром 1011, і це зменшує вірогідність розтріскування матеріалів під час розтягування. І навпаки, якщо густина площі зчеплення між скріплюваними матеріалами є високою, наприклад досягнутою завдяки певному покриттю термоклеєм, то витягування непроникного для рідини шару 1013 під час розтягування може стримуватися зовнішнім шаром 1011. Іншими словами, розтягування при високій густині площі зчеплення може збільшити ризик розтріскування матеріалів. Під час склеювання термоклеєм останній можна використовувати у стані, пом’ягшеному попереднім нагріванням. Еластичні елементи 1012 можуть бути розміщені будь-де на нерозтяжних ділянках на бічних 6 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 клапанах 1010 нижнього шару 1004. Кількість еластичних елементів 1012 конкретно не обмежена і може бути різною в залежності від функцій і дизайну підгузника. У варіанті, коли на кожному бічному клапані розміщений ряд еластичних елементів 1012, в результаті чого утворюється площина, і ця площина контактує зі шкірою споживача, еластичні елементи 1012, що знаходяться найближче до абсорбенту 1005, розміщені переважно на ділянці з невисокою вологопроникністю, навколо границі між кожною зоною 1006 високої вологопроникності та ділянкою з невисокою вологопроникністю. Завдяки такій конфігурації границі між зонами 1006 високої вологопроникності та ділянками з невисокою вологопроникністю можуть легше утворювати лінії згину, що обумовлено різницею в жорсткості зон 1006 високої вологопроникності та ділянок з невисокою вологопроникністю. Оскільки ділянки з невисокою вологопроникністю піднімаються вгору вздовж цих ліній згину, ті ділянки бічних клапанів 1010, в яких розміщені еластичні елементи 1012, прилягають до шкіри без утворення зморшок. Відповідно, у підгузнику 1001b можна поліпшити ущільнювальні характеристики. При описі варіантів від 1-3 до 1-6, наведених нижче, пояснюватися будуть переважно аспекти, відмінні від варіантів 1-1 та 1-2, аналогічні ж пояснення повторюватися не будуть. Варіант 1-3 На фіг. 8 показаний варіант 1-3 даного винаходу. У підгузнику 1001С даного варіанта нижній шар 1004 сформовано шляхом скріплення непроникного для рідини шару 1013 і зовнішнього шару 1011. Верхній шар 1003 покриває абсорбент 1005 і продовжується у бічних напрямках. Верхній шар 1003 виконано з гідрофільної проникної для рідини плівки. Верхній шар 1003, непроникний для рідини шар 1013 і зовнішній шар 1011 скріплені. Скріплені ділянки є розтяжними (мають підвищену вологопроникність). Інакше кажучи, зони 1006 високої вологопроникності виконано на непроникному для рідини шарі 1013, зовнішньому шарі 1011 та верхньому шарі 1003. Підгузник 1001С такої конфігурації може спрямовувати рідину організму від бічних ділянок абсорбенту 1005 до зон 1006 високої вологопроникності бічних клапанів 1010, назад - в абсорбент 1005, за допомогою гідрофільної проникної для рідини плівки (верхнього шару 1003). Варіант 1-4 На фіг. 9 показаний варіант 1-4 даного винаходу. У підгузнику 1001D даного варіанта бічні клапани 1017, 1018 розміщені у два ряди з кожного боку, і кожний ряд бічних клапанів 1017, 1018 є розтяжним (має підвищену вологопроникність). Оскільки два ряди бічних клапанів 1017, 1018 розміщені на бічних ділянках абсорбенту 1005, підгузник 1001D може вдвічі збільшити захист від протікання. Завдяки тому, що непроникний для рідини шар 1013, що складає нижній шар 1004, закрито бічними клапанами 1018, підгузник 1001D також стає приємнішим на дотик. Варіант 1-5 На фіг. 10 показаний варіант 1-5 даного винаходу. У підгузнику 1001Е даного варіанта бічні клапани 1010 виконані нахиленими всередину і також розтяжними (мають підвищену вологопроникність). У підгузнику 1001Е такої конфігурації поверхня абсорбенту 1005 закрита бічними клапанами 1010, отже площа абсорбенту 1005, що контактує щі шкірою, може бути зменшена, тому зменшується вірогідність зворотного ходу виділень до шкіри. Варіант 1-6 На фіг. 11 показаний варіант 1-6 даного винаходу. У підгузнику 1001F даного варіанта вологопроникність збільшена на більш широкій ділянці в центральній частині 1006а, у поздовжньому напрямку L, кожної зони 1006 високої вологопроникності порівняно з їхніми торцевими частинами 1006b. Завдяки цьому ширина вищезгаданого кармана стає більшою в центральній частині 1006а, ніж в торцевих частинах 1006b. Іншими словами, підгузник 1001F може забезпечувати більшу ємність у паховій зоні, де ймовірніше залишаються виділення. Тому підгузник 1001F може блокувати протікання. Під час здійснення цього варіанта висоту вдавлюючих пластин змінюють, і вона стає різною на торцевих частинах 1006b і в центральній частині 1006а. Конретніше, в результаті установлення більшої висоти вдавлюючих пластин в центральній частині 1006а, ніж на торцевих частинах 1006b, вологопроникність центральної частини можна значно підвищити порівняно з торцевими частинами 1006b. Крім того, збільшуючи ділянку підвищеної вологопроникності в центральній частині 1006а у напрямку ширини W порівняно з торцевими частинами 1006b, тобто змінюючи ділянку, на якій вологопроникність підвищена, між центральною частиною 1006а і торцевими частинами 1006b, можна значно підвищити вологопроникність центральної частини 1006а порівняно з торцевими частинами 1006b. Інший перший варіант В цьому варіанті підгузник має зони з підвищеною вологопроникністю (розтяжні зони) з боків 7 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 абсорбенту 1005, але цей підгузник не обмежується підгузниками відкритого типу. Підгузник може бути типу трусиків, який має конструкцію, складену навпіл в центрі у поздовжньому напрямку L, і обидві частини з боку спини та з боку живота можна з’єднувати та фіксувати. Підгузник такого типу може забезпечувати більшу ємність у паховій зоні, де ймовірніше залишаються виділення. Тому такий підгузник може блокувати протікання. Даний винахід не обмежується вищеописаним підгузником, і його можна застосовувати для інших поглинаючих виробів, наприклад гігієнічних серветок та гігроскопічних прокладок. В даному варіанті застосовано поліетиленову плівку, що містить приблизно 50 мас.% карбонату кальцію як наповнювач, призначену для непроникного для рідини шару 1013, використовуваного як нижній шар 1004. Цей прийнятний тут тип плівки може також бути у вигляді плівки з мікропорами, утвореними в результаті розтягування під час виготовлення, яка, таким чином, вже має вологопроникність до підвищення її під час виготовлення підгузника. Аналогічним чином, цей прийнятний тут тип плівки може бути у вигляді вологонепроникної поліетиленової плівки, що містить 20-70 мас.% карбонату кальцію як наповнювач, має густину 2 15-40 г/м і практично не розтягується під час виготовлення. В цьому випадку нижній шар 1004 витягується тільки на ширину розтягування при виготовленні підгузника, при цьому плівка буде мати мікропори, утворені в наповнювачі, і буде здатна пропускати вологу. Оскільки плівка не має мікропор на нижній поверхні абсорбенту 1005, яка зазнає найбільшого тиску тіла, підгузник може зберігати більш високий рівень водонепроникності та ефективно запобігати просочуванню рідини крізь непроникний для рідини шар 1013. В цьому варіанті використано вологопроникну плівку. Прикладами прийнятних смол для такої вологопроникної плівки можуть бути поліетиленова смола, поліпропіленова смола, смола, що містить фтор, які можна формувати у плівку товщиною 20-40 мкм і розтягувати при плавленні. В даній заявці просять установити пріоритет за попередньою японською патентною заявкою № JP-2008-093816, поданою 31 березня 2008 р., на якій базується дана заявка і повний зміст якої включено тут як посилання. Другий варіант Рівень техніки Відомий ще один підгузник, в якому між шкірою споживача та паховою зоною підгузника утворюється карман (наприклад, Патентний документ 4). Як показано на фіг. 12А, підгузник 2100, який включає: головний абсорбент 2101, що складається з проникного для рідини верхнього шару 2101а, непроникного для рідини нижнього шару (не показаний) та абсорбенту 2101с, який поглинає та утримує рідину. Абсорбент 2101с розміщено між верхнім шаром 2101а та нижнім шаром (не показаним). Головний абсорбент 2101 включає задню ділянку (S21), пахову зону (S22) і зону живота (S23), розташовані у поздовжньому напрямку від задньої ділянки до зони живота під час носіння, і покриває задню ділянку та зону живота споживача, концентруючись у паховій зоні. З обох боків у напрямку ширини головного абсорбенту 2101 в результаті подовження верхнього шару 2101а та нижнього шару (не показаний) сформовані бічні клапани 2110. На зовнішньому краї пахової зони S22 кожногобічного клапана 2110 у поздовжньому напрямку закріплений, у розтягнутому стані, еластичний елемент 2120. В зоні живота S23 кожного бічного клапана 2110 виконана загнута назад частина 2130. Коли традиційний підгузник 2100 надіто на споживача, зовнішня периферія кожного бічного клапана 2110 тісно контактує з ділянкою отвору для ноги споживача в результаті звуження кожного еластичного елемента 2120, і в паховій зоні користувача утворюється простір, так званий карман, оскільки ширина кожного бічного клапана 2110 у паховій зоні S22 є більшою за ширину в зоні живота S23. Завдяки такому карману сеча, фекалії та інші виділення організму споживача можуть надійно уловлюватися і не витікати з боків. Відомий ще один традиційний підгузник 2150, описаний у Патентному документі 5. Підгузник 2150 включає (фіг. 12В) головний абсорбент 2151, що складається з проникного для рідини верхнього шару 2151а, непроникного для рідини нижнього шару 2151b та абсорбенту 2151с, що поглинає та утримує рідину. Абсорбент 2151с розміщено між верхнім шаром 2151а та нижнім шаром 2151b. Головний абсорбент 2151 має задню ділянку S21, пахову зону S22 і зону живота S23, розташовані у поздовжньому напрямку від задньої ділянки до зони живота споживача, і покриває задню ділянку та зону живота споживача, концентруючись у паховій зоні. З обох боків у напрямку ширини головного абсорбенту 2151 закріплена, у розтягнутому стані, пара еластичних елементів 2152. Кожний еластичний елемент 2152 виконаний таким чином, що випинається назовні у пазовій зоні S22. Відповідно, відстань між парою еластичних елементів 2152 стає меншою на задній ділянці S21 та в зоні живота S23, і більшою у пазовій зоні S22. Коли традиційний підгузник 2150 надіто на споживача, зовнішні периферії пахової зони S22 8 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 тісно контактують з ділянкою отвору для ноги споживача в результаті звуження еластичних елементів 2152, і в паховій зоні користувача утворюється простір, так званий карман, оскільки відстань між парою еластичних елементів 2152 є ширшою у паховій зоні S22 головного абсорбенту 2151. Аналогічно вищеописаному прикладу завдяки такому карману сеча, фекалії та інші виділення організму споживача можуть надійно уловлюватися і не витікати з боків. Патентний документ 4: опублікована японська патентна заявка № S62-199802. Патентний документ 5: опублікована японська патентна заявка № Н4-242645. Опис винаходу Однак два останні вищеописані традиційні підгузники, в яких утворюється карман у паховій зоні S22 під час носіння, потребують додаткових матеріалів для ділянок, збільшуваних у напрямку ширини підгузників 2100, 2150, порівняно з підгузниками, що не утворюють карманів. Перший з цих двох традиційних підгузників має ще той недолік, що процес виготовлення є трудомістким і більш дорогим через необхідність виготовляння загнутих назад частин 2130 для окремих бічних клапанів 2110. Другий з вищеописаних традиційних підгузників також має той недолік, що процес виготовлення є трудомістким і більш дорогим через необхідність виготовляння пари еластичних елементів 2152 у скривленій формі. Тому завданням даного винаходу є створення поглинаючого виробу, в якому утворюється так званий кармана в паховій зоні споживача і при виготовленні якого можна було б зменшити витрату матеріалів, спростити процес виготовлення та знизити вартість. Один аспект даного винаходу, спрямований на вирішення поставленого завдання, стисло викладає поглинаючий виріб (наприклад, підгузник 2001А), який включає: головний абсорбент (2002), що складається з проникного для рідини верхнього шару (2003), непроникного для рідини нижнього шару (2004) та абсорбенту (2005), розміщеного між верхнім і нижнім шарами, який поглинає та утримує рідину і включає задню ділянку (S21), пахову зону (S22) і зону живота (S23), розташовані у поздовжньому напрямку від задньої ділянки до зони живота під час носіння; і пару (лівий і правий) бічних клапанів (2010), виконаних з обох боків головного абсорбенту у напрямку його ширини; і пару еластичних елементів (наприклад, еластичних елементів «а»), виконаних принаймні в паховій зоні кожного бічного клапана, розтягнутих у поздовжньому напрямку. Поглинаючий виріб додатково включає розтяжну ділянку в паховій зоні (наприклад, розтяжну ділянку 2013 в паховій зоні), що розтягується в напрямку ширини, виконану на бічному клапані в паховій зоні, між головним абсорбентом і найбільш віддаленим еластичним елементом. Згідно з даним винаходом у поглинаючому виробі під час носіння зовнішня периферія кожного бічного клапана 2110 тісно контактує з ділянкою отвору для ноги споживача в результаті звуження кожного еластичного елемента, і в паховій зоні користувача утворюється простір, так званий карман, оскільки здатна збільшуватися ширина пахової зони кожного бічного клапана стає більшою за розміри ширини бічних клапанів на задній ділянці та в зоні живота за рахунок додання пари розтяжних ділянок в паховій зоні. Оскільки окремі розтяжні ділянки в паховій зоні отримані в результаті розтягування пахової зони окремих бічних клапанів у напрямку ширини, ці розтяжні ділянки в паховій зоні можуть бути виготовлені з матеріалу, що має тільки таку саму ширину, що і у підгузнику, в якому не утворюється так званий карман у паховій зоні. Крім того, цей карман можна утворювати у паховій зоні споживача, не утворюючи загнутих назад частин на окремих бічних клапанах і не застосовуючи на них еластичних елементів скривленої форми. Завдяки цьому можна зменшити витрату матеріалів, спростити процеси виробництва та зменшити вартість виробництва. Оскільки окремі бічні клапани, що покривають ділянку отвору для ноги близько від пахової зони споживача, виконані у вигляді тонких і м’яких розтяжних ділянок пахової зони, то бічні клапани можуть створювати додаткові переваги: вони можуть бути більш комфортними під час носіння, вони можуть забезпечувати високу узгодженість з рухом ніг споживача, вони можуть легко підніматися вгору від головного абсорбенту, і вони можуть тісно контактувати з ділянками отворів для ніг без надмірного стягування їхніх периферій. Кращі варіанти здійснення винаходу Далі винахід буде описано конкретно, на основі варіантів з посиланням на супровідні креслення. Варіант 2-1 Фіг. 13-18В ілюструють варіант 2-1 даного винаходу. Фіг. 13 - розгорнутий вигляд підгузника 2001А. Фіг. 14 - вигляд у розрізі по лінії А2-А2 фіг. 13. Фіг. 15 - вигляд у розрізі по лінії В2-В2 фіг. 13. Фіг. 16 - вигляд у розрізі підгузника 2001А в стані під час носіння. Фіг. 17 - вигляд у розрізі головної частини розтягувальної машини. Фіг. 18А - зображення в плані, що ілюструє стан перед 9 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 розтягуванням назовні центральної частини пахової зони бічних клапанів. Фіг. 18В - зображення в плані, що ілюструє стан після розтягування назовні центральної частини пахової зони бічних клапанів. Як показано на фіг. 13-15, підгузник 2001А як поглинаючий виріб має головний абсорбент 2002, лівий і правий бічні клапани 2010, виконані з обох боків головного абсорбенту 2002, пару задніх поясних крилець 2020, виконаних на обох кінцях у напрямку ширини W на задніх ділянках пари бічних клапанів 2010, і пару поясних крилець 2021 зони живота, виконаних на обох кінцях у напрямку ширини W на парі бічних клапанів 2010 в зоні живота. Головний абсорбент 2002 складається принаймні з проникного для рідини верхнього шару 2003, непроникного для рідини нижнього шару 2004 та абсорбенту 2005, що поглинає та утримує рідину і розміщений між верхнім шаром 2003 та нижнім шаром 2004. Підгузник 2001А, в якому визначені задня ділянка (S21), пахова зона (S22) і зона живота (S23), послідовно розташовані у поздовжньому напрямку від задньої ділянки до зони живота. Головний абсорбент 2002 включає задню ділянку (S21), пахову зону (S22) і зону живота (S23), розташовані у поздовжньому напрямку L від задньої ділянки до зони живота споживача, і покриває задню ділянку, пахову зону і зону живота споживача. Верхній шар 2003 загнуто на обох його кінцях у напрямку ширини W таким чином, що він обгортає абсорбент 2005. Загнуті таким чином ділянки на верхньому шарі 2003 та абсорбент 2005 прикріплені до нижнього шару 2004 за допомогою клею, наприклад термоклею. Верхній шар 2003 може бути сформований з гідрофільного нетканого матеріалу, тканого матеріалу, перфорованої пластикової плівки, перфорованого гідрофобного нетканого матеріалу та 2 нетканого матеріалу спанбонд-мельтблоун-спанбонд (у подальшому СМС), з густиною 10 г/м . Нижній шар 2004 сформовано з вологопроникної або вологонепроникної плівки, шару, отриманого скріпленням такої плівку з нетканим матеріалом і т.д. Абсорбент 2005 являє собою спакетований матеріал, що має властивість поглинати та утримувати рідину. Абсорбент 2005 отримують в результаті змішування поглинаючої целюлозної маси та полімерусуперабсорбенту. Пара бічних клапанів 2010 складається з нижнього шару 2004, що тягнеться від обох бічних сторін у напрямку ширини W головного абсорбенту 2002, та непроникного для рідини зовнішнього шару 2011. Зовнішній шар 2011 накладений на нижню поверхню головного абсорбенту 2002 та нижній шар 2004. Нижній шар 2004 та зовнішній шар 2011 скріплені за допомогою клею, наприклад термоклею. Зовнішній шар 2011 виконаний з шириною, більшою за ширину нижнього шару 2004. По всій паховій зоні S22 окремих бічних клапанів 2010 і на частинах задньої ділянки S21 та зони живота S23, що продовжуються від пахової зони S22, у поздовжньому напрямку L закріплені, у розтягнутому стані, чотири ряди еластичних елементів 2012а - 2012d. Три зовнішні ряди еластичних елементів 2012а - 2012с виконані на обох бічних ділянках зовнішнього шару 2011, виконаного довшим у напрямку ширини W, ніж нижній шар 2004. Найбільш внутрішній еластичний елемент 2012d розміщено майже в центрі між кожним бічним краєм головного абсорбенту 2002 та найбільш віддаленим еластичним елементом 2012а. Еластичний елемент 2012d розміщено між зовнішнім шаром 2011 та нижнім шаром 2004. Окремі еластичні елементи 2012а - 2012d зазвичай являють собою еластичну нитку на поліуретановій основі. У паховій зоні S22 кожного бічного клапана 2010 і між головним абсорбентом 2002 та найбільш віддаленим еластичним елементом 2012а виконана розтяжна ділянка 2013 пахової зони, що розтягується у напрямку ширини W. Конкретніше, кожна розтяжна ділянка 2013 пахової зони розміщена між головним абсорбентом 2002 та еластичним елементом 2012с, який знаходиться в третьому ряду, якщо дивитися з зовнішнього боку. Розтяжні ділянки 2013 є ділянками з густиною, зменшеною в результаті розтягування, порівняно з іншими ділянками. В кожній розтяжній ділянці 2013 пахової зони по черзі у напрямку ширини W кожного бічного клапана 2010 розміщені щільні ділянки (числового позначення немає), що допускають малий ступінь розтягування, та грубі ділянки (числового позначення немає), що допускають більший ступінь розтягування. Кожна розтяжна ділянка 2013 пахової зони розтягується від 1,5 до 3,0 разів порівняно з шириною до розтягування. Кожна розтяжна ділянка 2013 пахової зони є прозорою, що дає можливість ззовні візуально визначати крізь неї виділення всередині. Конкретніше, прозорість кожної розтяжної ділянки 2013 пахової зони є такою, що дає можливість ззовні бачити внутрішній вміст. В результаті розтягування прозорість збільшується на 3%. Виділення всередині можна ззовні візуально визначати, якщо прозорість становить 61% або більше (виміри згідно з JIS K7105 (японським 10 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 стандартом визначення оптичних властивостей)). В цьому варіанті кожна розтяжна ділянка 2013 пахової зони виконана в напрямку ширини W кожного бічного клапана 2010, між головним абсорбентом і найбільш віддаленим еластичним елементом 2012а. Кожна розтяжна ділянка 2013 пахової зони виконана у поздовжньому напрямку L кожного бічного клапана 2010, на всій паховій зоні S22. В цьому варіанті кожна розтяжна ділянка 2013 пахової зони не проходить ані до задньої ділянки S21, ані до зони живота S23. Конкретний спосіб формування розтяжних ділянок 2013 буде детально описано далі. Поясні крильця складаються з пари задніх поясних крилець 2020 та пари поясних крилець 2021 в зоні живота. Пара задніх поясних крилець 2020 прикріплена одним своїм кінцем до задньої ділянки S21 пари бічних клапанів 2010. На торцевих сторонах задніх поясних крилець 2020 виконані фіксуючі засоби 2022. Кожний фіксуючий засіб 2022 може являти собою натяжну застібку-липучку, в якій застосовується механічне сила зчеплення, або липку стрічку, в якій застосовується сила адгезії. У варіанті використання фіксуючих засобів 2022 у вигляді натяжних застібок-липучок, матеріалом для поясних крилець 2021 в зоні живота має бути листовий матеріал з нетканим матеріалом принаймні на його поверхні. Далі, стисло буде описаний спосіб формування розтяжних ділянок 2013 пахової зони. Бічні клапани 2010 отримують нанесенням шару термочутливого клею (наприклад, термоклею) на 2 ділянку діаметром 15 мм, для доведення рівня густини до 5 г/м , за допомогою спірального розпилювача, і скріплюють нижній шар 2004 і зовнішній шар 2011. В даному випадку нижній шар 2 2004 являє собою плівку, що не пропускає повітря, густиною 23,5 г/м . Зовнішній шар 2011 2 виконаний з матеріалу СМС з густиною 13 г/м . Як показано на фіг. 17, розтягувальна машина 2030, що формує розтяжні ділянки 2013 пахової зони, включає пару ділянок 2031 з розтягуючими пластинами, протилежно розміщених і здатних входити в зчеплення одна з одною. Кожна ділянка 2031 з розтягуючими пластинами має глибину пластини 2,5 мм, крок пари пластин 1,25 мм, і 17 пластин. Розтягувальна машина 2030 здійснює розтягування при встановленій температурі ділянки 2031 з розтягуючими пластинами 100°С. В результаті розтягування розтяжні ділянки 2013 пахової зони можна розтягувати в 1,8 раза порівняно з шириною до розтягування. В результаті розтягування розтягувальною машиною2030 щільні ділянки, що розтягуються мало, та грубі ділянки, що розтягуються більше, формуються на кожній розтяжній ділянці 2013 пахової зони, по черзі у напрямку ширини W бічних клапанів 2010. Ступінь розтягування можна змінювати, відповідним чином модифікуючи вищеописані умови. Порівняно з шириною W21 розтяжних ділянок 2013 пахової зони, виміряної перед тим, як край центральної частини пахової зони S22 бічних клапанів 2010 розтягнуто назовні (фіг. 18А), ширина W22 на фіг. 18В збільшується в 1,5-3,0 разів. Ширина W22 в даному описі - це ширина розтяжних ділянок 2013 пахової зони, виміряна після того, як край центральної частини пахової зони S22 бічних клапанів 2010 розтягнуто назовні. Стисло, ширина W22 може розтягуватися відносно ширини W21 в 1,5-3,0 рази. Відповідно, пахова зона S22 окремого бічного клапана 2010 може розтягуватися в 1,5-3,0 рази порівняно з шириною задньої ділянки S21 та зони живота S23. Прозорість, що дає можливість бачити внутрішній вміст ззовні, може бути різною в залежності від типів плівкових матеріалі, з яких сформовані бічні клапани 2010, тому ступінь розтягування регулюють в залежності від типів плівкових матеріалів для досягнення необхідної прозорості, що дає можливість бачити внутрішній вміст ззовні. Під час носіння підгузника 2001А такої конфігурації (фіг. 16) зовнішня периферія кожного бічного клапана 2010 тісно контактує з ділянкою отвору для ноги споживача в результаті звуження еластичних елементів 2012а, 2012b. Крім того, в паховій зоні користувача утворюється простір, так званий карман Р, оскільки здатна збільшуватися ширина кожного бічного клапана 2010 у паховій зоні S22 є більшою за розмір ширини бічних клапанів на задній ділянці S21 та в зоні живота S23 за рахунок додання пари розтяжних ділянок 2013 пахової зони. Окремі розтяжні ділянки 2013 пахової зони можуть бути сформовані шляхом розтягування окремих бічних клапанів 2010 в паховій зоні S22 у напрямку ширини W. Відповідно, розтяжні ділянки 2013 пахової зони можуть бути сформовані з матеріалу, що має тільки таку ширину, що і розтяжні ділянки у підгузнику, в якому не утворюється так званий карман Р у паховій зоні S22. Крім того, у підгузнику 2001А карман Р може бути сформовано у паховій зоні споживача без виконання на окремих бічних клапанах 2010 загнутих назад частин і без застосування на окремих бічних клапанах 2010 еластичних елементів 2012 скривленої форми, на відміну від традиційного підгузника. Завдяки цьому у підгузнику 2001А зменшується витрата матеріалу, 11 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 спрощується процес виготовлення підгузника і зменшується вартість виробництва. Оскільки ті ділянки окремих бічних клапанів 2010, що покривають ділянку отвору для ноги близько пахової зони споживача, виконані у вигляді тонких і м’яких розтяжних ділянок пахової зони, то підгузник 2001А може створювати додаткові переваги: він може бути більш комфортним під час носіння, може забезпечувати високу узгодженість з рухом ніг споживача, він може забезпечувати легке піднімання вгору від головного абсорбенту, і може тісно контактувати з ділянками отворів для ніг без надмірного стягування зовнішніх периферій бічних клапанів 2010. Оскільки кожна розтяжна ділянка 2013 пахової зони також виконана в зоні, більш близькій до головного абсорбенту 2002, далеко від бісектриси ширини ділянки між кожним бічним краєм головного абсорбенту 2002 та найбільш віддаленим еластичним елементом 2012а, то цей варіант також має вищеописані переваги. Підгузник 2001А, надітий на споживача, буде згинатися на ділянках, де є різниця в жорсткості, тобто на граничних ділянках між головним абсорбентом 2002 та окремими бічними клапанами 2010. В цьому варіанті ці ділянки мають конфігурацію гнучких розтяжних ділянок 2013 пахової зони, отже підгузник 2001А може мати високу гнучкість і гарантовано утворювати так званий карман Р. Підгузник 2001А цього варіанта має задні поясні крильця 2020 і поясні крильця 2021 зони живота, які виступають з обох бічних сторін задньої ділянки S21 і зони живота S23 пари бічних клапанів 2010. Окремі розтяжні ділянки 2013 пахової зони виконані тільки в межах пахової зони S22. Відповідно, коли підгузник 2001А надіто на споживача за допомогою задніх поясних крилець 2020 і поясних крилець 2021 зони живота, сила стягування задніх поясних крилець 2020 і поясних крилець 2021 зони живота не діє безпосередньо на розтяжні ділянки 2013 пахової зони. Тому, утворення кармана в паховій зоні S22 підгузника 2001А не стримується, і міцність підгузника 2001А не зменшується. Завдяки тому, що в цьому варіанті окремі розтяжні ділянки 2013 пахової зони є прозорими, що дає можливість ззовні візуально визначати наявність всередині виділень, можна легко визначати час заміни підгузник 2001А. В цьому варіанті на кожній розтяжній ділянці 2013 пахової зони по черзі у напрямку ширини W кожного бічного клапана 2010 розміщені щільні ділянки, що допускають малий ступінь розтягування, та грубі ділянки, що допускають більший ступінь розтягування. Відповідно, під час виготовлення підгузника 2001А кожна розтяжна ділянка 2013 пахової зони по черзі згинається по щільних ділянках і грубих ділянках, отже зовнішній край кожного бічного клапана 2010 може бути прямим, без виступів. Тому підгузником 2001А можна легко маніпулювати, як правило в процесі виготовлення та пакування виробів. В даному варіанті кожна розтяжна ділянка 2013 пахової зони розтягується в 1,5-3,0 рази порівняно з шириною перед розтягуванням. Ступінь розтягування розтяжних ділянок 2013 пахової зони, менший ніж 1,5, забезпечує в результаті лише невелику висоту підйому бічних клапанів 2010, так що еластичні елементи 2012 можуть неприйнятно впасти при контактуванні зі шкірою. І навпаки, ступінь розтягування розтяжних ділянок 2013 пахової зони, більший ніж 3,0, може через розтягування сильно пошкодити матеріал бічних клапанів 2010 і спричинити руйнування матеріалів, наприклад розрив або утворення дірок. Таким чином, при встановленні ступеня розтягування розтяжних ділянок 2013 пахової зони в межах 1,5-3,0 у паховій зоні S22 підгузника 2001А гарантовано утворюється простір, так званий карман, без руйнування матеріалів. Модифікації варіанта 2-1 Хоча бічні клапани 2010 у варіанті 2-1 складалися з двох шарів - зовнішнього шару 2011 і нижнього шару 2004, окремі бічні клапани 2010 можуть бути сформовані тільки з нижнього шару 2004. Формуючи бічні клапани 2010 тільки з одного нижнього шару 2004, можна зменшити витрату зовнішнього шару 2011. Як варіант, бічні клапани 2010 можна сформувати з трьох шарів - зовнішнього шару 2011, нижнього шару 2004 та верхнього шару 2003. Формуючи бічні клапани 2010 з цих трьох шарів, можна підвищити міцність розтяжних ділянок 2013 пахової зони в окремих бічних клапанах 2010. Нижній шар 2004 також може складатися з різних листових матеріалів для розтяжних ділянок 2013 пахової зони та для решти ділянок. Наприклад, використовуючи для розтяжної ділянки 2013 пахової зони листовий матеріал, придатний для розтягування, і листовий матеріал, придатний як нижній шар головного абсорбенту 2002, можна значно поліпшити і здатність нижнього шару 2004 розтягуватися, і його непроникність для рідини. Варіант 2-2 На фіг. 19 показаний вигляд у розрізі підгузника 2001В згідно за варіантом 2-2 даного винаходу. 12 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано на фіг. 19, підгузник 2001В варіанта 2-2 відрізняється від вищеописаного варіанта 2-1 конфігураціями головного абсорбенту 2002 і розтяжних ділянок 2013а пахової зони в окремих бічних клапанах 2010. Конкретніше, верхній шар 2003 і нижній шар 2004 головного абсорбенту 2002 скріплені з’єднувальною ділянкою 2006 тільки в центральній частині у напрямку ширини W, а обидві кінцеві ділянки залишені нескріпленими. Кожна розтяжна ділянка 2013а пахової зони виконана таким чином, що проходить до зони, де вона перекриває головний абсорбент 2002 (нескріплена ділянка). Інші характеристики конфігурації є такими самими, що і в описаному варіанті 2-1, тому їх пояснення не повторюються, але для ясності аналогічні елементи на кресленнях мають аналогічні числові позначення. Оскільки кожна розтяжна ділянка 2013а пахової зони виконана таким чином, що проходить до зони, де вона перекриває головний абсорбент 2002, то її можна виконати більш широкою, і таким чином у підгузнику 2001В може утворюватися простір, або так званий карман, з більшою глибиною у паховій зоні. Варіант 2-3 На фіг. 20 показаний вигляд у розрізі підгузника 2001С згідно за варіантом 2-3 даного винаходу. Як показано на фіг. 20, підгузник 2001С варіанта 2-3 відрізняється від вищеописаного варіанта 2-1 тільки конфігурацією окремих бічних клапанів 2010. Кожний бічний клапан 2010 розгалужується, на його зовнішній ділянці у напрямку ширини W, на дві частини - внутрішній клапан 2010а і зовнішній клапан 2010b. Для внутрішніх клапанів 2010а застосовано м’який на дотик листовий матеріал. На кінцевих ділянках і внутрішніх клапанів 2010а, і зовнішніх клапанів 2010b закріплені, у розтягутому стані, еластичні елементи 2012а, 2012b, 2012c та 2012e. В результаті, коли підгузник 2001С надіто на споживача, бічні клапани 2010 двічі контактують з ділянкою отвору для ноги, отже підгузник 2001С надійніше запобігає протіканню з боків. Підгузник 2001С також дуже приємний на дотик, оскільки внутрішні клапани 2010а виконані з м’якого на дотик листового матеріалу. Інші характеристики конфігурації є такими самими, що і в описаному варіанті 2-1, тому їх пояснення не повторюються, але для ясності аналогічні елементи на кресленнях мають аналогічні числові позначення. Модифікація варіанта 2-3 Хоча у варіанті 2-3 еластичні елементи 2012а, 2012b, 2012c та 2012e були передбачені на кінцевих ділянках і внутрішнього клапана 2010а, і зовнішнього клапана 2010b, у підгузнику 2001С розтяжні еластичні елементи можуть бути виконані тільки на кінцевій ділянці внутрішнього клапана 2010а. В цьому випадку підгузник 2001С має нахилену всередину, тривимірну конфігурацію зі зборками. Варіант 2-4 На фіг. 21 показаний розгорнутий вигляд підгузника 2001D згідно за варіантом 2-4 даного винаходу. Як показано на фіг. 21, підгузник 2001D варіанта 2-4 відрізняється від вищеописаного варіанта 2-1 тільки конфігурацією окремих розтяжних ділянок 2013b пахової зони. Ширина, у розтягнутом стані, її розтяжної частини в центрі у поздовжньому напрямку L у паховій зоні є більшою, ніж ширина розтяжних частин на обох кінцях у поздовжньому напрямку L кожного бічного клапана 2010. Це обумовлено тим, що розтяжні ділянки 2013b пахової зони мають різні розміри ширини, які піддають розтягуванню, якщо дивитися у поздовжньому напрямку L. Конкретніше, ширину розтяжної частини в центрі у поздовжньому напрямку L встановлюють більшою за ширину розтяжних частин на обох кінцях у поздовжньому напрямку L Підгузник 2001D може утворювати карман, маючи невеликий розмір підйому на крайових ділянках, який можна обумовити обмеженням крайових ділянок розтяжних ділянок 2013b пахової зони іншими частинами, і маючи найбільший розмір підйому в центральній частині. Тому розтяжні ділянки 2013b пахової зони не мають втрат при утворенні кармана. Як варіант, розтяжні ділянки 2013b пахової зони можуть мати однакову ширину, яку піддають розтягуванню, якщо дивитися у поздовжньому напрямку L, але різний ступінь розтягування на одиницю довжини, щоб таким чином дати можливість розтяжним ділянкам в центральній частині у поздовжньому напрямку L мати більшу ширину у розтягнутому стані (під час носіння), порівняно з розтяжними ділянками на обох кінцях у поздовжньому напрямку L. Варіант 2-5 На фіг. 22 показаний вигляд у розрізі підгузника 2001Е згідно за варіантом 2-5 даного винаходу. Як показано на фіг. 22, підгузник 2001Е варіанта 2-5 відрізняється від вищеописаного 13 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіанта 2-1 тільки конфігурацією пари розтяжних ділянок 2013А пахової зони. Кожна розтяжна ділянка 2013А пахової зони не тільки виконана у паховій зоні S22 кожного бічного клапана 2010, а проходить також і до задньої ділянки S21, і до зони живота S23. Кінцеві ділянки розтяжних ділянок 2013А пахової зони на задній ділянці та їхні кінцеві ділянки в зоні живота не досягають краю бічних клапанів 2010 на задній ділянці та їхнього краю в зоні живота. Оскільки в цьому варіанті простір, або так званий карман, у підгузнику 2001Е може утворюватися не тільки у паховій зоні S22, але і на задній ділянці S21, і в зоні живота S23, підгузник 2001Е може тимчасово утримувати велику кількість виділень і більш надійно запобігати протіканню виділень з боків. Підгузник 2001Е є ефективним, зокрема, у запобіганні бічного протікання і фекалій, і сечі. Окремі модифікації варіанта 2-5 В одній можливій модифікації варіанта 2-5 кожну розтяжну ділянку 2013А можна виконати таким чином, що вона проходитиме від пахової зони S22 кожного бічного клапана 2010 тільки до задньої ділянки S21. Згідно з цією модифікацією, простір, або так званий карман, утворюється в підгузнику не тільки у паховій зоні S22, але і на задній ділянці S21, тому такий підгузник особливо ефективно запобігає протіканню фекалій з боків. В іншій можливій модифікації варіанта 2-5 кожну розтяжну ділянку 2013А можна виконати таким чином, що вона проходитиме від пахової зони S22 кожного бічного клапана 2010 тільки до зони живота S23. Згідно з цією модифікацією, простір, або так званий карман, утворюється в підгузнику не тільки у паховій зоні S22, але і в зоні живота S23, тому такий підгузник особливо ефективно запобігає протіканню сечі з боків. Інші варіанти Хоча у вищеописаних варіантах кожний бічний клапан 2010 було виконано з чотирма рядами еластичних елементів 2012а-2012d, еластичні елементи можна також виконати на кожному бічному краї бічного клапана 2010 тільки в один ряд або у два ряди. Кількість еластичних елементів і позиція розміщення повинні бути відповідно змінені. Хоча вищеописані варіанти пояснюють застосування даного винаходу для підгузників відкритого типу, винахід аналогічним чином можна застосовувати і для підгузників типу трусиків. Крім підгузників винахід також прийнятний і для будь-яких інших поглинаючих виробів. В даній заявці просять установити пріоритет за попередньою японською патентною заявкою № JP-2008-037916, поданою 19 лютого 2008 р., на якій базується дана заявка і повний зміст якої включено тут як посилання. Промислова придатність Як було описано вище, запропонований поглинаючий виріб може запобігати просоченню та протіканню і забезпечувати відмінну вентиляцію. Запропонований поглинаючий виріб також утворює так званий карман у паховій зоні споживача, і може зменшити витрату матеріалів, спростити процеси виробництва та зменшити вартість виробництва. Винахід можна ефективно застосовувати для поглинаючого виробу, наприклад підгузника. ФОРМУЛА ВИНАХОДУ 1. Поглинаючий виріб, який включає: головний абсорбент, що складається з проникного для рідини верхнього шару, не проникного для рідини нижнього шару та абсорбенту, розміщеного між верхнім і нижнім шарами, який поглинає та утримує рідину і включає задню ділянку, пахову зону і зону живота, розташовані у поздовжньому напрямку від задньої ділянки до зони живота під час носіння; пару (лівий і правий) бічних клапанів, виконаних з обох боків головного абсорбенту у напрямку його ширини, при цьому нижня поверхня головного абсорбенту і нижній шар, розміщені на бічних клапанах, з'єднані, а кожний бічний клапан має розташовану збоку від абсорбенту в напрямку ширини зону високої вологопроникності з більш високою здатністю пропускати вологу порівняно з нижньою поверхнею головного абсорбенту, та еластичні елементи, який відрізняється тим, що зона високої вологопроникності утворена в результаті розтягування нижнього шару у напрямку ширини W бічного клапана, а еластичні елементи розташовані в розтягнутому стані в повздовжньому напрямку L між одним краєм в напрямку ширини W зон високої вологопроникності і краєм в напрямку ширини W бічного клапана. 2. Поглинаючий виріб за п. 1, який відрізняється тим, що нижній шар виконано з мікропористої, не проникної для рідини плівки, що складається зі смоли, яка містить неорганічний матеріал як наповнювач; а 14 UA 99852 C2 5 10 15 20 25 30 35 40 45 50 зона високої вологопроникності виконана на не проникній для рідини плівці. 3. Поглинаючий виріб за п. 1, який відрізняється тим, що нижній шар сформовано шляхом скріплення не проникного для рідини шару та зовнішнього шару; не проникний для рідини шар складається з мікропористої, не проникної для рідини плівки, що складається зі смоли, яка містить неорганічний матеріал як накопичувач; а зона високої вологопроникності виконана у не проникному для рідини шарі та зовнішньому шарі. 4. Поглинаючий виріб за п. 1, який відрізняється тим, що нижній шар сформовано шляхом скріплення не проникного для рідини шару та зовнішнього шару; не проникний для рідини шар складається з мікропористої, не проникної для рідини плівки, що складається зі смоли, яка містить неорганічний матеріал як наповнювач; а зона високої вологопроникності виконана у не проникному для рідини шарі, зовнішньому шарі та верхньому шарі. 5. Поглинаючий виріб за п. 1, який відрізняється тим, що бічні клапани на задній ділянці виконані з обох її боків у напрямку ширини, причому з обох бічних країв бічних клапанів виступає пара поясних крилець, ліве та праве; а ці поясні крильця мають з обох боків у напрямку ширини пару фіксуючих засобів, здатних з'єднуватися з не проникним для рідини нижнім шаром в зоні живота під час носіння. 6. Поглинаючий виріб за п. 1, який відрізняється тим, що еластичний елемент розміщено у розтягнутому стані для утворення ділянки зі зборками, яка має більшу вологопроникність порівняно з зоною високої вологопроникності бічного клапана. 7. Поглинаючий виріб за п. 1, який відрізняється тим, що вологопроникність зони високої вологопроникності розрахована таким чином, що в 1,3-2,5 рази або більше перевищує здатність пропускати вологу нижньої поверхні головного абсорбенту для запобігання протіканню рідини. 8. Поглинаючий виріб за п. 1, який відрізняється тим, що включає розтяжну ділянку пахової зони, а еластичні елементи виконані принаймні у паховій зоні бічних клапанів. 9. Поглинаючий виріб за п. 8, який відрізняється тим, що кожна розтяжна ділянка пахової зони виконана ближче до головного абсорбенту, далі від бісектриси ширини ділянки між кожним бічним краєм головного абсорбенту та найбільш віддаленим еластичним елементом. 10. Поглинаючий виріб за п. 8, який відрізняється тим, що кожна розтяжна ділянка пахової зони проходить від пахової зони принаймні до задньої ділянки або зони живота кожного бічного клапана. 11. Поглинаючий виріб за п. 8, який відрізняється тим, що додатково включає пару поясних крилець, що виступають назовні принаймні від задньої ділянки або від зони живота пари бічних клапанів. 12. Поглинаючий виріб за п. 8, який відрізняється тим, що кожна розтяжна ділянка пахової зони доходить до ділянки, що перекриває головний абсорбент. 13. Поглинаючий виріб за п. 8, який відрізняється тим, що кожна розтяжна ділянка пахової зони є прозорою, що дає можливість візуально визначати ззовні наявність всередині виділень. 14. Поглинаючий виріб за п. 8, який відрізняється тим, що ширина у розтягнутому стані розтяжної ділянки в центральній частині пахової зони у поздовжньому напрямку є більшою, ніж ширина розтяжних ділянок на обох кінцях у поздовжньому напрямку кожного бічного клапана. 15. Поглинаючий виріб за п. 8, який відрізняється тим, що на кожній розтяжній ділянці пахової зони по черзі у напрямку ширини бічного клапана розміщені щільні ділянки, що допускають малий ступінь розтягування, та грубі ділянки, що допускають більший ступінь розтягування. 16. Поглинаючий виріб за п. 8, який відрізняється тим, що кожна розтяжна ділянка пахової зони виконана з можливістю розтягуватись в 1,5-3,0 рази. 15 UA 99852 C2 16 UA 99852 C2 17 UA 99852 C2 18 UA 99852 C2 19 UA 99852 C2 20 UA 99852 C2 21 UA 99852 C2 22 UA 99852 C2 23 UA 99852 C2 24 UA 99852 C2 25 UA 99852 C2 26 UA 99852 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 27
