Поглинаючий виріб (варіанти)

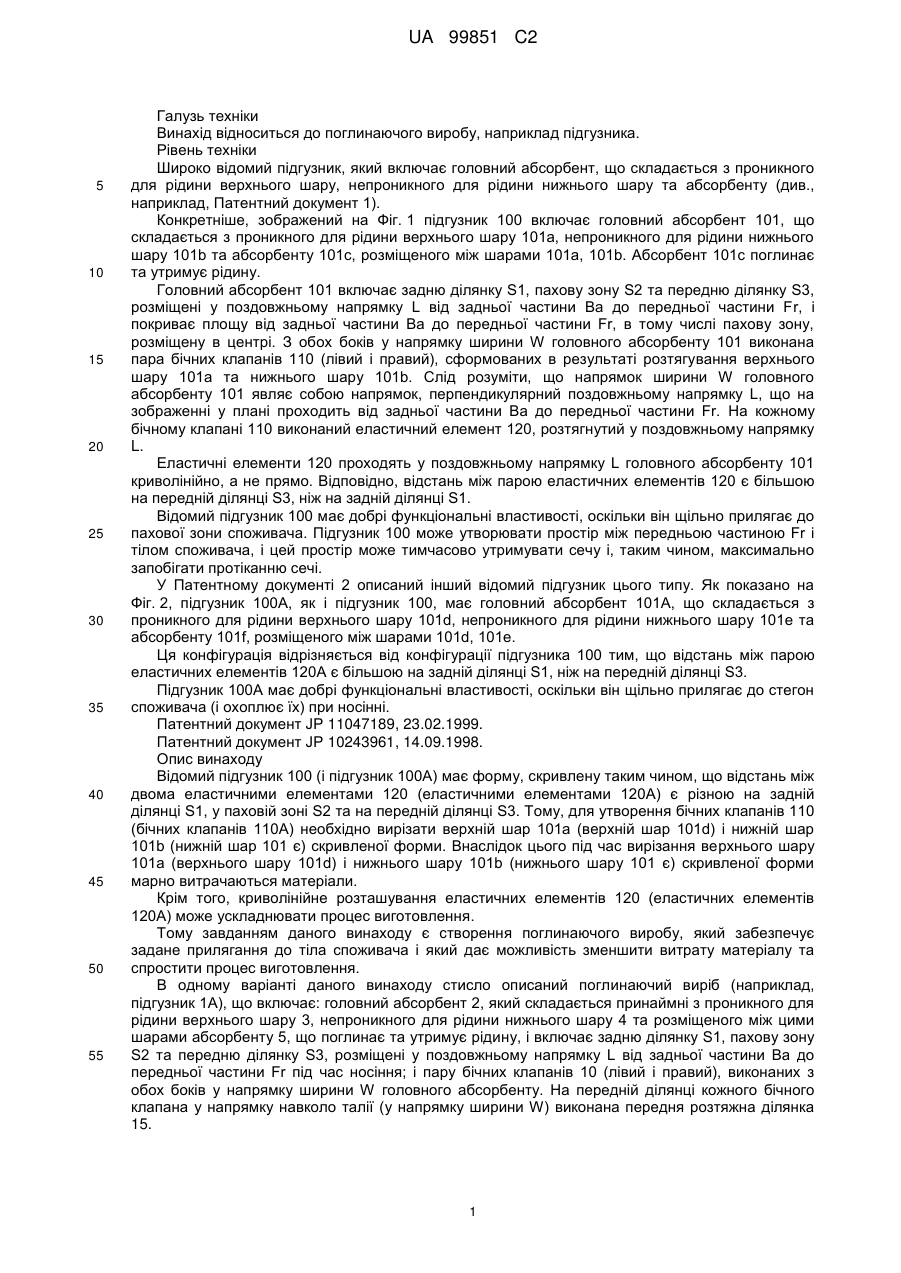

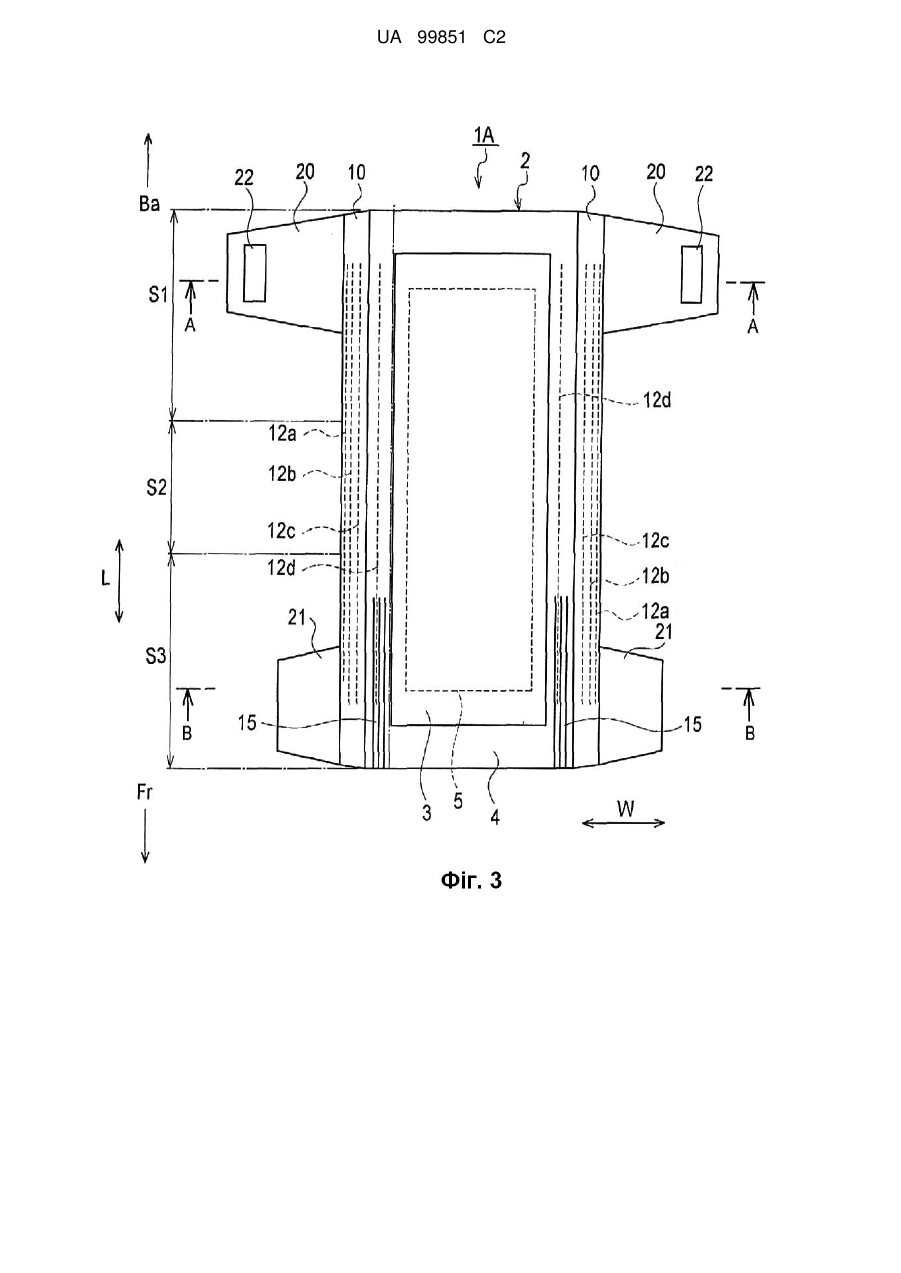

Реферат: Запропоновано підгузник (1А), що включає головний абсорбент (2), який складається принаймні з проникного для рідини верхнього шару (3), непроникного для рідини нижнього шару (4) та розміщеного між цими шарами абсорбенту (5), що поглинає та утримує рідину, і включає задню ділянку (S1), пахову зону (S2) та передню ділянку (S3), розміщені у поздовжньому напрямку L від задньої частини (Ва) до передньої частини (Fr) під час носіння; і пару бічних клапанів (10) (лівий і правий), виконаних з обох боків у напрямку ширини W головного абсорбенту (2), при цьому на передній ділянці (S3) кожного бічного клапана (10) у напрямку ширини (W) виконана передня розтяжна ділянка (15). UA 99851 C2 (12) UA 99851 C2 UA 99851 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Винахід відноситься до поглинаючого виробу, наприклад підгузника. Рівень техніки Широко відомий підгузник, який включає головний абсорбент, що складається з проникного для рідини верхнього шару, непроникного для рідини нижнього шару та абсорбенту (див., наприклад, Патентний документ 1). Конкретніше, зображений на Фіг. 1 підгузник 100 включає головний абсорбент 101, що складається з проникного для рідини верхнього шару 101а, непроникного для рідини нижнього шару 101b та абсорбенту 101с, розміщеного між шарами 101а, 101b. Абсорбент 101с поглинає та утримує рідину. Головний абсорбент 101 включає задню ділянку S1, пахову зону S2 та передню ділянку S3, розміщені у поздовжньому напрямку L від задньої частини Ba до передньої частини Fr, і покриває площу від задньої частини Ba до передньої частини Fr, в тому числі пахову зону, розміщену в центрі. З обох боків у напрямку ширини W головного абсорбенту 101 виконана пара бічних клапанів 110 (лівий і правий), сформованих в результаті розтягування верхнього шару 101а та нижнього шару 101b. Слід розуміти, що напрямок ширини W головного абсорбенту 101 являє собою напрямок, перпендикулярний поздовжньому напрямку L, що на зображенні у плані проходить від задньої частини Ba до передньої частини Fr. На кожному бічному клапані 110 виконаний еластичний елемент 120, розтягнутий у поздовжньому напрямку L. Еластичні елементи 120 проходять у поздовжньому напрямку L головного абсорбенту 101 криволінійно, а не прямо. Відповідно, відстань між парою еластичних елементів 120 є більшою на передній ділянці S3, ніж на задній ділянці S1. Відомий підгузник 100 має добрі функціональні властивості, оскільки він щільно прилягає до пахової зони споживача. Підгузник 100 може утворювати простір між передньою частиною Fr і тілом споживача, і цей простір може тимчасово утримувати сечу і, таким чином, максимально запобігати протіканню сечі. У Патентному документі 2 описаний інший відомий підгузник цього типу. Як показано на Фіг. 2, підгузник 100А, як і підгузник 100, має головний абсорбент 101А, що складається з проникного для рідини верхнього шару 101d, непроникного для рідини нижнього шару 101е та абсорбенту 101f, розміщеного між шарами 101d, 101e. Ця конфігурація відрізняється від конфігурації підгузника 100 тим, що відстань між парою еластичних елементів 120А є більшою на задній ділянці S1, ніж на передній ділянці S3. Підгузник 100А має добрі функціональні властивості, оскільки він щільно прилягає до стегон споживача (і охоплює їх) при носінні. Патентний документ JP 11047189, 23.02.1999. Патентний документ JP 10243961, 14.09.1998. Опис винаходу Відомий підгузник 100 (і підгузник 100А) має форму, скривлену таким чином, що відстань між двома еластичними елементами 120 (еластичними елементами 120А) є різною на задній ділянці S1, у паховій зоні S2 та на передній ділянці S3. Тому, для утворення бічних клапанів 110 (бічних клапанів 110А) необхідно вирізати верхній шар 101а (верхній шар 101d) і нижній шар 101b (нижній шар 101 є) скривленої форми. Внаслідок цього під час вирізання верхнього шару 101а (верхнього шару 101d) і нижнього шару 101b (нижнього шару 101 є) скривленої форми марно витрачаються матеріали. Крім того, криволінійне розташування еластичних елементів 120 (еластичних елементів 120А) може ускладнювати процес виготовлення. Тому завданням даного винаходу є створення поглинаючого виробу, який забезпечує задане прилягання до тіла споживача і який дає можливість зменшити витрату матеріалу та спростити процес виготовлення. В одному варіанті даного винаходу стисло описаний поглинаючий виріб (наприклад, підгузник 1А), що включає: головний абсорбент 2, який складається принаймні з проникного для рідини верхнього шару 3, непроникного для рідини нижнього шару 4 та розміщеного між цими шарами абсорбенту 5, що поглинає та утримує рідину, і включає задню ділянку S1, пахову зону S2 та передню ділянку S3, розміщені у поздовжньому напрямку L від задньої частини Ba до передньої частини Fr під час носіння; і пару бічних клапанів 10 (лівий і правий), виконаних з обох боків у напрямку ширини W головного абсорбенту. На передній ділянці кожного бічного клапана у напрямку навколо талії (у напрямку ширини W) виконана передня розтяжна ділянка 15. 1 UA 99851 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з цим варіантом поглинаючий виріб забезпечує прилягання до пахової зони споживача під час носіння, оскільки розміри головного абсорбенту та пари бічних клапанів в зоні живота можуть збільшуватися порівняно з іншими ділянками завдяки наявності передніх розтяжних ділянок. В результаті, такий поглинаючий виріб може забезпечувати високі функціональні властивості і може утворювати простір між передніми ділянками головного абсорбенту та пари бічних клапанів і тілом споживача, при цьому згаданий простір може тимчасово утримувати сечу і тим самим максимально запобігати її протіканню. Оскільки передні розтяжні ділянки сформовані розтяжними частинами пари бічних клапанів, то більше не виникає необхідності формувати передню частину Fr бічних клапанів більшою, ніж інші ділянки у напрямку талії, або виготовляти скривленої форми край на передній частині Fr у напрямку талії. Отже, такий поглинаючий виріб забезпечує задане прилягання до пахової зони споживача під час носіння, дає можливість утворювати простір між передньою частиною Fr і тілом споживача, і, таким чином, зменшує витрату матеріалу, спрощує процес виготовлення і, відповідно, зменшує пов'язані з цим витрати. В іншому варіанті даного винаходу стисло описаний поглинаючий виріб (наприклад, підгузник 1E), що включає: головний абсорбент 2, який складається принаймні з проникного для рідини верхнього шару 3, непроникного для рідини нижнього шару 4 та розміщеного між цими шарами абсорбенту 5, що поглинає та утримує рідину, і включає задню ділянку S1, пахову зону S2 та передню ділянку S3, розміщені у поздовжньому напрямку L від задньої частини Ba до передньої частини Fr під час носіння; і пару бічних клапанів 10 (лівий і правий), виконаних з обох боків у напрямку ширини W головного абсорбенту. На задній ділянці кожного бічного клапана у напрямку навколо талії (у напрямку ширини W) виконана задня розтяжна ділянка 14. Згідно з цим варіантом під час носіння розмір задньої частини пари бічних клапанів розширюється у напрямку талії завдяки наявності задніх розтяжних ділянок, отже такий поглинаючий виріб може щільно прилягати до стегон, при цьому задні ділянки головного абсорбенту і пара бічних клапанів охоплюють стегна, забезпечуючи, таким чином, високі функціональні властивості. Крім того, оскільки цей поглинаючий виріб може утворювати простір між головним абсорбентом і тілом споживача, охоплюючи при цьому стегна задніми ділянками головного абсорбенту та парою бічних клапанів, то згаданий простір може тимчасово утримувати виділення, що потрапили у нього, і, отже, може максимально запобігати протіканню виділень. Оскільки задні розтяжні ділянки сформовані розтяжними частинами пари бічних клапанів, то більше не виникає необхідності формувати задню частину Ba бічних клапанів більшою, ніж інші ділянки у напрямку талії, або виготовляти скривленої форми краї на задній частині Ba у напрямку талії. Отже, такий поглинаючий виріб забезпечує задане прилягання до стегон споживача, і, таким чином, зменшує витрату матеріалу, спрощує процес виготовлення і, відповідно, зменшує пов'язані з цим витрати. Підгузник, запропонований даним винаходом, добре прилягає до тіла споживача, зменшує витрату матеріалу під час виготовлення та спрощує операції процесу виготовлення. Стислий опис креслень Фіг. 1 - вигляд у плані підгузника звичайного типу згідно з одним прикладом. Фіг. 2 - вигляд у плані підгузника звичайного типу згідно з іншим прикладом. Фіг. 3 - вигляд у плані підгузника згідно з першим варіантом даного винаходу. Фіг. 4 - вигляд у розрізі підгузника згідно з першим варіантом даного винаходу по лінії А-А Фіг. 3. Фіг. 5 - вигляд у розрізі підгузника згідно з першим варіантом даного винаходу по лінії В-В Фіг. 3. Фіг. 6 - вигляд у розрізі, по лінії В-В Фіг. 3, підгузника згідно з першим варіантом даного винаходу в стані носіння. Фіг. 7 - вигляд у плані підгузника згідно з першим варіантом даного винаходу в стані носіння. Фіг. 8 - вигляд у розрізі головної частини розтягувальної машини, застосовуваної при виготовленні підгузника згідно з першим варіантом винаходу. Фіг. 9 - вигляд у плані підгузника згідно з другим варіантом даного винаходу. Фіг. 10 - вигляд у плані підгузника згідно з третім варіантом даного винаходу. Фіг. 11 - вигляд у розрізі підгузника згідно з четвертим варіантом даного винаходу. Фіг. 12 - вигляд у плані підгузника згідно з п'ятим варіантом даного винаходу. Фіг. 13 - вигляд у розрізі підгузника згідно з п'ятим варіантом даного винаходу по лінії С-С Фіг. 12. Фіг. 14 - вигляд у розрізі підгузника згідно з п'ятим варіантом даного винаходу по лінії D-D Фіг. 12. 2 UA 99851 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 15 - вигляд у розрізі, по лінії D-D Фіг. 12, підгузника згідно з п'ятим варіантом даного винаходу в стані носіння. Фіг. 16 - вигляд у плані підгузника згідно з п'ятим варіантом даного винаходу в стані носіння. Фіг. 17 - вигляд у плані підгузника згідно з шостим варіантом даного винаходу. Фіг. 18 - вигляд у плані підгузника згідно із сьомим варіантом даного винаходу. Фіг. 19 - вигляд у розрізі підгузника згідно з восьмим варіантом даного винаходу. Фіг. 20 - вигляд у розрізі підгузника згідно з дев'ятим варіантом даного винаходу. Кращі варіанти здійснення винаходу Нижче наведені описи варіантів винаходу. Однакові або аналогічні елементи на кресленнях мають однакові або аналогічні числові позначення. Слід зауважити, що креслення є лише схематичними, тому співвідношення окремих розмірів можуть відрізнятися від фактичних співвідношень. Тому конкретні розміри та інше слід оцінювати, беручи до уваги наведені нижче пояснення. Звичайно, певні відмінності в розмірних співвідношеннях можуть виявитися і на кресленнях. Перший варіант Фіг. 3-7 ілюструють підгузник 1А згідно з першим варіантом даного винаходу. Фіг. 3 - вигляд підгузника у плані. Фіг. 4 - вигляд у розрізі по лінії А-А Фіг. 1. Фіг. 5 - вигляд у розрізі по лінії В-В Фіг. 3. Фіг. 6 - вигляд у розрізі в стані носіння. Фіг. 7 - вигляд у плані в стані носіння. На Фіг. 3 показаний підгузник 1А, в якому визначені задня частина Ba та передня частина Fr, а також визначені задня ділянка S1, пахова зона S2 і передня ділянка S3, послідовно розміщені у поздовжньому напрямку від задньої частини Ba до передньої частина Fr. Як показано на Фіг. 3-5, підгузник 1А як поглинаючий виріб має головний абсорбент 2, пару бічних клапанів 10 (лівий і правий), виконаних на обох боках головного абсорбенту 2 у напрямку його ширини W, пару задніх поясних крилець 20 і пару передніх поясних крилець 21. Конкретніше, задні поясні крильця 20 виконані на обох бічних сторонах, у напрямку ширини W, пари бічних клапанів 10 на задній частині Ba підгузника. Передні поясні крильця 21 виконані на обох бічних сторонах, у напрямку ширини W, пари бічних клапанів 10 на передній частині Fr підгузника. Головний абсорбент 2 складається принаймні з проникного для рідини верхнього шару 3, непроникного для рідини нижнього шару 4 та розміщеного між цими шарами абсорбенту 5, що поглинає та утримує рідину. Головний абсорбент 2 включає задню ділянку S1, пахову зону S2 та передню ділянку S3, розміщені у поздовжньому напрямку L від задньої частини Ba до передньої частини Fr. Головний абсорбент 2 покриває задню частину Ba, пахову зону та передню частину Fr підгузника. Обидві крайові ділянки, у напрямку ширини W, верхнього шару 3 загнуті таким чином, що обгортають абсорбент 5. Ці загнуті ділянки верхнього шару 3 та абсорбент 5 прикріплені до нижнього шару 4 клеєм, наприклад термоклеєм. Верхній шар 3 складається з гідрофільного нетканого матеріалу, тканого матеріалу, перфорованої пластикової плівки, гідрофобного нетканого матеріалу з перфорацією або перфорованого шаруватого нетканого матеріалу зі структурою (шар спанбонду)/(шар мельтблоуну)/(шар спанбонду), надалі CMC, з густиною 2 10 г/м . 2 Нижній шар 4 складається з пропускаючої повітря плівки густиною 23,5 г/м . Нижній шар 4 також може бути сформований з вологопроникної або вологонепроникної плівки, або шару, отриманого скріпленням такої плівки з нетканим матеріалом. Абсорбент 5 являє собою шарувату структуру, здатну поглинати та утримувати рідину. Конкретніше, абсорбент 5 являє собою суміш поглинаючої целюлозної маси та полімерусуперабсорбенту. Пара бічних клапанів 10 сформована з нижнього шару 4, що виступає з обох бічних сторін головного абсорбенту 2 у напрямку ширини W, та непроникного для рідини зовнішнього шару 11, накладеного на нижні поверхні головного абсорбенту 2 та нижнього шару 4. Нижній шар 4 та зовнішній шар 11 скріплені за допомогою клею, наприклад термоклею. Зовнішній шар 11 виконано з довжиною (у напрямку ширини W), більшою за довжину нижнього шару 4. В межах кожного бічного клапана 10, включаючи пахову зону S2 і ті частини задньої ділянки S1 і передньої ділянки S3, що розташованінавколо пахової зони S2, виконані чотири ряди еластичних елементів 12a-12d, розтягнутих у поздовжньому напрямку L. З чотирьох рядів еластичних елементів три зовнішні еластичні елементи 12а-12с розміщені на бічних ділянках зовнішнього шару 11, що має більшу довжину у напрямку W, ніж нижній шар 4. Найбільш внутрішній еластичний елемент 12d розміщено майже посередині між кожнім бічним краєм, у напрямку ширини W, головного абсорбенту 2 і найбільш віддаленим еластичним елементом 12а. Еластичний елемент 12d розміщено між зовнішнім шаром 11 та 3 UA 99851 C2 5 10 15 20 25 30 35 40 45 50 55 60 нижнім шаром 4. Окремі еластичні елементи 12a-12d, як правило, являють собою еластичну нитку на поліуретановій основі. На передній ділянці S3 кожного бічного клапана 10, і між головним абсорбентом 2 та найбільш віддаленим еластичним елементом 12а, виконана передня розтяжна ділянка 15, розтягнута у напрямку талії (у напрямку ширини W). Конкретніше, кожна передня розтяжна ділянка 15 виконана між бічним краєм головного абсорбенту 2 та внутрішньою ділянкою біля еластичного елемента 12с, який серед трьох зовнішніх рядів еластичних елементів 12а-12с, виконаних на кожному бічному клапані 10, розміщений найближче до головного абсорбенту 2. Кожна передня розтяжна ділянка 15 має зменшену густину порівняно з іншими ділянками завдяки розтягуванню, здійснюваному у напрямку лінії талії, перпендикулярному поздовжньому напрямку L, від задньої частини Ba до передньої частини Fr. На кожній передній розтяжній ділянці 15 по черзі у напрямку ширини W кожного бічного клапана 10 розміщені щільні ділянки (числового позначення немає) з малим ступенем розтягування та нещільні ділянки (числового позначення немає) з більшим ступенем розтягування. Кожна передня розтяжна ділянка 15 розтягується від 1,5 до 3,0 разів порівняно з шириною до розтягування. Ступінь розтягування передніх розтяжних ділянок 15, менший ніж 1,5, забезпечує в результаті лише невелику висоту підйому бічних клапанів 10, так що еластичні елементи 12а, 12b, 12с можуть неприйнятно опускатися при контактуванні зі шкірою. І навпаки, ступінь розтягування передніх розтяжних ділянок 15, більший ніж 3,0, може через розтягування сильно пошкодити матеріал, і це збільшує ризик руйнування матеріалів, наприклад розриву або утворення дірок. Відповідно, при встановленні ступеня розтягування передніх розтяжних ділянок 15 в межах 1,5-3,0 може гарантовано і без руйнування матеріалів утворюватися простір, так званий карман, між головним абсорбентом 2 та шкірою споживача. Кожна передня розтяжна ділянка 15 є прозорою, що дає можливість візуально визначати ззовні наявність всередині виділень під час носіння. Конкретніше, прозорість кожної передньої розтяжної ділянки 15 є такою, що можна ззовні бачити внутрішній вміст. В результаті розтягування прозорість збільшується на 3 %. Виділення всередині можна ззовні візуально визначати, якщо прозорість становить 61 % або більше (виміри згідно з JIS K7105 (японським стандартом визначення оптичних властивостей)). В цьому варіанті кожна передня розтяжна ділянка 15 виконана в напрямку ширини W кожного бічного клапана 10, між головним абсорбентом і найбільш віддаленим еластичним елементом 12а. Кожна передня розтяжна ділянка 15 виконана у поздовжньому напрямку L кожного бічного клапана 10, на всій передній ділянці S3. В цьому варіанті кожна передня розтяжна ділянка 15 не доходить ані до пахової зони S2, ані до задньої ділянки S1. Конкретний спосіб формування передніх розтяжних ділянок 15 буде детально описано далі. Поясні крильця складаються з пари задніх поясних крилець 20 та пари передніх крилець 21. Пара задніх поясних крилець 20 прикріплена одним своїм кінцем до задньої ділянки S1 пари бічних клапанів 10. На торцевих сторонах задніх поясних крилець 20 виконані фіксуючі засоби 22. Кожний фіксуючий засіб 22 може являти собою застібку-липучку, що діє на основі механічної сили зчеплення, або липку стрічку, що діє на основі сили адгезії. У варіанті використання фіксуючих засобів 22 у вигляді застібок-липучок, матеріалом для передніх поясних крилець 21 має бути листовий матеріал з нетканим матеріалом принаймні на його поверхні. Далі стисло описано спосіб формування передніх розтяжних ділянок 15 з посиланням на Фіг. 8, на якій у розрізі зображена розтягувальна машина. Бічні клапани 10 отримують нанесенням шару термочутливого клею (наприклад, термоклею) 2 на ділянку діаметром 15 мм, для доведення рівня густини до 5 г/м за допомогою спірального розпилювача, і скріплюють нижній шар 4 та зовнішній шар 11. В даному випадку нижній шар 4 являє собою плівку, що не пропускає повітря, густиною 2 2 23,5 г/м . Зовнішній шар 11 виконаний з матеріалу CMC з густиною 13 г/м . Як показано на Фіг. 8, розтягувальна машина 30, що формує передні розтяжні ділянки 15, включає пару ділянок 31 з розтягуючими пластинами, протилежно розміщених і здатних входити в зчеплення одна з одною. Кожна ділянка 31 з розтягуючими пластинами має глибину пластини 2,5 мм, крок пари пластин 1,25 мм, і 17 пластин. Розтягувальна машина 30 здійснює розтягування при встановленій температурі ділянки 31 з розтягуючими пластинами 100 °C. В результаті розтягування передні розтяжні ділянки 15 можна розтягувати в 1,8 раза порівняно з шириною до розтягування. В результаті розтягування розтягувальною машиною 30 на кожній передній розтяжній ділянці 15 по черзі у напрямку ширини W бічних клапанів 10 формуються щільні ділянки, що розтягуються мало, та нещільні ділянки, що розтягуються більше. 4 UA 99851 C2 5 10 15 20 25 30 35 40 45 50 55 60 У варіанті, де еластичні елементи розміщені на бічних клапанах 10, ширину передніх розтяжних ділянок 15, які будуть розтягувати, встановлюють такою, щоб ширина W1 (Фіг. 4 і 7) могла збільшуватися в 1,5-3,0 разів, тобто до ширини W2 (Фіг. 6 і 7). На цьому етапі ширину W1 визначено як ширину, виміряну від бічного краю головного абсорбенту 2 на найвужчій ділянці кожного бічного клапана 10, розтягнутого у напрямку ширини W, до внутрішньої ділянки біля еластичного елемента 12с, який серед трьох зовнішніх рядів еластичних елементів 12а-12с, виконаних на кожному бічному клапані 10, розміщений найближче до головного абсорбенту 2. Стисло, ширина W1 є контрольною шириною бічного клапана 10, не розтягнутою в результаті розтягування в напрямку лінії талії. З іншого боку, ширину W2 визначено як ширину, виміряну від бічного краю головного абсорбенту 2 на найширшій ділянці кожного бічного клапана 10, розтягнутого у напрямку ширини W, до внутрішньої ділянки біля еластичного елемента 12с. Якщо еластичний елемент 12с не передбачено на кожному бічному клапані 10 на найширшій його ділянці, як в цьому варіанті, ширину W2 визначають як ширину, виміряну від бічного краю головного абсорбенту 2 на найширшій ділянці кожного бічного клапана 10, розтягнутого у напрямку ширини W, до прийнятої лінії еластичного елемента 12с. Ця прийнята лінія проходить у поздовжньому напрямку L. Стисло, ширина W2 є контрольною шириною бічного клапана 10, розтягнутою в результаті розтягування в напрямку лінії талії. Якщо ширина W2 розтягується менш ніж у 1,5 раза порівняно з шириною W1, то ступінь розтягнення передньої розтяжної ділянки 15 з густиною, зменшеною в результаті розтягування, буде надто малим, так що відстань між бічним краєм головного абсорбенту 2 та місцем розташування еластичних елементів на бічному клапані 10 може зменшитися, в результаті чого може звузитися простір, що утримує сечу, яка витікає з абсорбенту 5. Внаслідок цього, виділення можуть протікати на ділянку бічного клапана 10, де розміщені еластичні елементи, і витікати з підгузника 1А. Якщо ширина W2 розтягується більш ніж у 3,0 рази порівняно з шириною W1, то ступінь розтягнення передньої розтяжної ділянки 15 з густиною, зменшеною в результаті розтягування, буде надто великим, і матеріал може стати більш схильним до руйнування в результаті розтягування, отже збільшується ризик пошкодження матеріалу, наприклад розриву або утворення дірок. Внаслідок цього, пошкодження матеріалу може спричинити протікання сечі через пошкоджену ділянку. Крім того, у варіанті, коли на бічному клапані 10 не передбачені еластичні елементи 12a12d, може виявитися кращим, виходячи з вищеописаних причин, встановити найбільшу ширину, що в 1,5-3,0 рази більша за найменшу ширину, приймаючи як контрольну відстань між бічним краєм головного абсорбенту 2 та зовнішнім краєм кожного бічного клапана 10 при розтягуванні бічних клапанів 10 у напрямку ширини W. Під час носіння підгузника 1А такої конфігурації зовнішня периферія кожного бічного клапана 10 тісно контактує з ділянкою отвору для ноги споживача в результаті звуження еластичних елементів 12a-12d. Крім того, як показано на Фіг. 7, передня ділянка S3, на якій виконано передню розтяжну ділянку 15, може в стані носіння розширюватися у напрямку ширини W до ступеня, що відповідає зменшенню густини в результаті розтягування. З іншого боку, задня ділянка S1, яка залишається нерозтягнутою, не розширюється більше своєї власної ширини, навіть якщо задня ділянка S1 зазнає розтягування у напрямку ширини W під час носіння. Відповідно, в стані носіння підгузник 1А може прилягати до тіла з передньою ділянкою S3, більш широкою, ніж задня ділянка S1. Це саме стосується і відстані між еластичними елементами 12a-12d, а саме - підгузник 1А, надягнутий на споживача, може прилягати до тіла, зберігаючи при цьому відстань між еластичними елементами 12a-12d більшою на передній частині Fr, ніж на задній частині Ва. Відповідно, підгузник 1А щільно прилягає до пахової зони споживача і має високі функціональні властивості. Крім того, у підгузнику 1А може утворюватися простір, або так званий карман, між тілом споживача та ділянками головного абсорбенту 2 передньої частини Fr та парою бічних клапанів 10. Тому, підгузник 1А може тимчасово утримувати сечу в цьому кармані і тим самим максимально запобігати протіканню сечі. Передні розтяжні ділянки 15 формують шляхом розтягування ділянок пари бічних клапанів 10. Тому, на відміну від традиційного способу, немає більше потреби під час виготовлення підгузника 1А формувати бічні клапани 10 на передній частині Fr більшими за інші ділянки в напрямку лінії талії. Іншими словами, не треба більше скривлювати край у напрямку талії на передній частині Fr. 5 UA 99851 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно, тепер підгузник 1А дає можливість забезпечувати задане прилягання до тіла споживача і утворювати простір між передньою частиною Fr головного абсорбенту 2 та тілом споживача, і, отже, дозволяє зменшити витрату матеріалу, спростити спосіб виготовлення та, відповідно, зменшити пов'язані з ними витрати. Крім того, оскільки підгузник 1А можна виготовляти з розташуванням еластичних елементів 12а, 12b, 12с поздовжньо прямолінійно на бічних клапанах 10, процес їхнього виготовлення може бути спрощений. Передні розтяжні ділянки 15 на бічних клапанах 10 набувають витягнутої форми в результаті розтягування в напрямку ширини W, причому бічні клапани 10 перед розтягуванням можна сформувати за допомогою матеріалу майже прямої форми. Тому, в процесі виготовлення підгузника 1А матеріал не буде марно витрачатися завдяки штампуванню, отже процес можна спростити. Оскільки ті ділянки окремих бічних клапанів 10, що покривають ділянку отвору для ноги біля пахової зони споживача, виконані у вигляді тонких і м'яких передніх розтяжних ділянок 15, то підгузник 1А може бути більш комфортним під час носіння, може забезпечувати високу узгодженість з рухом ніг споживача. Передні розтяжні ділянки 15 забезпечують легке піднімання вгору від головного абсорбенту. В описуваному варіанті передні розтяжні ділянки 15 виконані таким чином, що досягають краю передньої частини Fr, але в іншому варіанті вони можуть не досягати краю передньої частини Fr. Однак краще, щоб передні розтяжні ділянки 15 досягали краю передньої частини Fr, як показано в даному варіанті, для кращого прилягання до тіла споживача. В даному варіанті кожна передня розтяжна ділянка 15 розміщена між головним абсорбентом 2 та найбільш віддаленим еластичним елементом 12а. Інакше кажучи, оскільки кожна передня розтяжна ділянка 15 розміщена ближче до головного абсорбенту 2, далі від бісектриси ширини ділянки між кожним бічним краєм головного абсорбенту 2 та найбільш віддаленим еластичним елементом 12а, це дає наступні переваги. У підгузнику 1А, в якому еластичні елементи 12a-12d виконані на парі бічних клапанів 10, ці еластичні елементи можна розміщувати прямолінійно, тобто процес виготовлення навіть підгузника з еластичними елементами може бути спрощений, відповідно і вартість може бути зменшена. Крім того, підгузник 1А, надягнений на споживача, має тенденцію згинатися на ділянках, де є різниця в жорсткості, тобто по границях між головним абсорбентом 2 та окремими бічними клапанами 10. Оскільки ці ділянки в даному варіанті сформовані у вигляді гнучких передніх розтяжних ділянок 15, підгузник 1А може забезпечувати бічним клапанам кращу здатність підніматися. Оскільки окремі передні розтяжні ділянки 15 є прозорими в цьому варіанті, що дає можливість під час носіння візуально ззовні визначати наявність всередині виділень, підгузник 1А дозволяє легко визначати необхідність його заміни. В даному варіанті на кожній передній розтяжній ділянці 15 по черзі у напрямку ширини W кожного бічного клапана 10 розміщені щільні ділянки з малим ступенем розтягування та нещільні ділянки з більшим ступенем розтягування. Відповідно, під час виготовлення підгузника 1А кожна передня розтяжна ділянка 15 по черзі згинається по щільних ділянках і нещільних ділянках, отже зовнішній край кожного бічного клапана 10 може бути прямим, без виступів. Тому підгузником 1А можна легко маніпулювати, як правило, в процесі виготовлення та пакування виробів. Другийваріант На Фіг. 9 показаний підгузник 1В згідно з другим варіантом винаходу в стані, ротягнутому у напрямку ширини для надягання. В цьому варіанті кожна передня розтяжна ділянка 15 дає можливість у розтягнутому стані (в стані носіння) створювати іншу ширину, а не рівномірну. Як показано на Фіг. 9, підгузник 1В другого варіанта відрізняється від підгузника першого варіанта ступенем розтягування на передній розтяжній ділянці 15. Конкретніше, кожна передня розтяжна ділянка 15 дає можливість збільшувати ширину L1 у паховій зоні Т2 при розтягуванні (в стані носіння) порівняно з шириною L2 по краю Т1 передньої частини Fr. Таких розмірів ширини можна досягти завдяки створенню різниці в розмірах ширини як таких, які піддають розтягуванню, між паховою зоною Т2 та краєм Т1 передньої частини Fr, або забезпечуючи різницю в ступені розтягування на одиницю довжини. Оскільки інші аспекти конфігурації є такими, як і в першому варіанті, на кресленнях наведені ті самі числові позначення, а описи цих аспектів пропущені. Згідно з даним варіантом у підгузнику 1В може утворюватися великий простір, або так званий карман, між передньою частиною Fr підгузника 1В та шкірою споживача, отже, підгузник 1В може тимчасово утримувати велику кількість сечі в такому великому просторі. Іншими словами, підгузник 1В може більш надійно запобігати протіканню сечі. 6 UA 99851 C2 5 10 15 20 25 30 35 40 45 50 55 60 Третій варіант На Фіг. 10 показаний підгузник 1С згідно з третім варіантом винаходу. Як показано на Фіг. 10, підгузник 1С третього варіанта відрізняється від підгузника першого варіанта конфігураціями головного абсорбента 2 та передніх розтяжних ділянок 15 на окремих бічних клапанах 10. Конкретніше, верхній шар 3 та нижній шар 4 головного абсорбенту 2 скріплені за допомогою з'єднуючої ділянки 6 тільки в центрі у напрямку ширини W, при цьому обидві кінцеві ділянки у напрямку ширини W залишаються не скріпленими. Кожна передня розтяжна ділянка 15 проходить до зони, яка перекриває головний абсорбент 2 (нез'єднана ділянка) на планарному зображенні підгузника 1С. Інші аспекти конфігурації є такими, як і в першому варіанті, тому опис цих аспектів пропущено, але на кресленнях аналогічні елементи мають аналогічні числові позначення. Оскільки передня розтяжна ділянка 15 в цьому варіанті доходить до зони, що перекриває головний абсорбент 2, то ділянку 15 можна зробити більшою по ширині. Тому, на передній частині Fr підгузника 1С може утворюватися глибокий простір, або так званий карман. Четвертий варіант На Фіг. 11 показаний у розрізі підгузник 1D згідно з четвертим варіантом винаходу. Як показано на Фіг. 11, підгузник 1D четвертого варіанта відрізняється від підгузника першого варіанта тільки конфігурацією окремих бічних клапанів 10. Кожний бічний клапан 10 розгалужується, на ділянці поза межами кожного бічного клапана 10 у напрямку ширини W, на два шляхи - утворюючи внутрішній бічний клапан 10а та зовнішній бічний клапан 10b. Для внутрішніх клапанів 10а використовують м'який на дотик листовий матеріал. До кінцевих ділянок і внутрішніх бічних клапанів 10а, і зовнішніх бічних клапанів 10b прикріплені у розтягнутому стані еластичні елементи 12а, 12b, 12с та 12е. В результаті, коли підгузник 1D надягнуто на споживача, бічні клапани 10 двічі контактують з ділянками отворів для ніг, отже підгузник 1D може більш надійно запобігати протіканню з боків. Підгузник 1D також є приємним на дотик, бо внутрішні бічні клапани 10а виконані з м'якого на дотик листового матеріалу. Інші аспекти конфігурації є такими, як і в першому варіанті, тому опис цих аспектів пропущено, але на кресленнях аналогічні елементи мають аналогічні числові позначення. Хоча в четвертому варіанті еластичні елементи 12а, 12b, 12с та 12е прикріплено до кінцевих ділянок і внутрішніх бічних клапанів 10а, і зовнішніх бічних клапанів 10b, підгузник згідно з модифікацією четвертого варіанта може мати розтягнуті еластичні елементи, прикріплені тільки до кінцевої ділянки внутрішнього бічного клапана 10а. Згідно з цією модифікацією підгузник набуває так званої нахиленої всередину, об'ємної конфігурації зі зборками. П'ятий варіант На Фіг. 12-16 показаний підгузник 1E згідно з п'ятим варіантом винаходу. Фіг. 12 - вигляд підгузника у плані. Фіг. 13 - розріз по лінії С-С Фіг. 12. Фіг. 14 - розріз по лінії D-D Фіг. 4. Фіг. 15 вигляд у розрізі в стані носіння. Фіг. 16 - вигляд у плані стану носіння. У попередніх варіантах передні розтяжні ділянки 15 є прикріпленими до передньої ділянки S3 бічних клапанів. У варіантах 5-9 задні розтяжні ділянки 14 прикріплено до задньої ділянки S1 бічних клапанів. Оскільки інші конфігурації подібні до тих, що описані у попередніх варіантах, їхній опис пропущено, а на кресленнях використані ті самі числові позначення. Як показано на Фіг. 12-14, на задній ділянці S1 кожного бічного клапана 10 і між головним абсорбентом 2 та найбільш віддаленим еластичним елементом 12а розміщена задня розтяжна ділянка 14, розтягнута у напрямку навколо талії (у напрямку ширини W). Конкретніше, кожна задня розтяжна ділянка 14 розміщена між бічним краєм головного абсорбенту 2 та внутрішньою ділянкою біля еластичного елемента 12с, який серед трьох зовнішніх рядів еластичних елементів 12а-12с, виконаних на кожному бічному клапані 10, розміщений найближче до головного абсорбенту 2. Кожна задня розтяжна ділянка 14 має зменшену густину порівняно з іншими ділянками завдяки розтягуванню, здійснюваному у напрямку лінії талії, перпендикулярному поздовжньому напрямку L, від задньої частини Ba до передньої частини Fr. На кожній задній розтяжній ділянці 14 по черзі у напрямку ширини W кожного бічного клапана 10 розміщені щільні ділянки (числового позначення немає) з малим ступенем розтягування та нещільні ділянки (числового позначення немає) з більшим ступенем розтягування. Кожна задня розтяжна ділянка 14 розтягується від 1,5 до 3,0 разів порівняно з шириною до розтягування. Ступінь розтягування задніх розтяжних ділянок 14, менший ніж 1,5, забезпечує в результаті лише невелику висоту підйому бічних клапанів 10, так що еластичні елементи 12а, 12b, 12с можуть неприйнятно опускатися при контактуванні зі шкірою. І навпаки, ступінь розтягування задніх розтяжних ділянок 14, більший ніж 3,0, може через розтягування сильно пошкодити матеріал, і це збільшує ризик руйнування матеріалів, наприклад розриву або 7 UA 99851 C2 5 10 15 20 25 30 35 40 45 50 55 утворення дірок. Відповідно, при встановленні ступеня розтягування задніх розтяжних ділянок 14 в межах 1,5-3,0 може гарантовано і без руйнування матеріалів утворюватися простір, так званий карман. Кожна задня розтяжна ділянка 14 є прозорою, що дає можливість візуально визначати ззовні наявність всередині виділень під час носіння. Конкретніше, прозорість кожної задньої розтяжної ділянки 14 є такою, що можна ззовні бачити внутрішній вміст. В цьому варіанті кожна задня розтяжна ділянка 14 виконана в напрямку ширини W кожного бічного клапана 10, між головним абсорбентом і найбільш віддаленим еластичним елементом 12а. Кожна задня розтяжна ділянка 14 виконана у поздовжньому напрямку L кожного бічного клапана 10, на всій задній ділянці S1 і доходить до краю задньої ділянки S1. В цьому варіанті кожна задня розтяжна ділянка 14 не доходить ані до пахової зони S2, ані до передньої ділянки S3. Конкретний спосіб формування задніх розтяжних ділянок 14 є таким самим, що і спосіб формування передніх розтяжних ділянок 15 у попередніх варіантах, тому його опис не наводиться. Ширину задніх розтяжних ділянок 14, які будуть розтягувати, у кращому варіанті встановлюють такою, щоб ширина W3 (Фіг. 13 і 16) могла збільшуватися в 1,5-3,0 разів, тобто до ширини W4 (Фіг. 15 і 16). На цьому етапі ширину W3 визначено як ширину, виміряну від бічного краю головного абсорбенту 2 на найвужчій ділянці кожного бічного клапана 10, розтягнутого у напрямку ширини W, до внутрішньої ділянки біля еластичного елемента 12с, який серед трьох зовнішніх рядів еластичних елементів 12а-12с, виконаних на кожному бічному клапані 10, розміщений найближче до головного абсорбенту 2. Стисло, ширина W3 є контрольною шириною бічного клапана 10, не розтягнутою в результаті розтягування в напрямку лінії талії, аналогічно ширині W1. З іншого боку, ширину W4 визначено як ширину, виміряну від бічного краю головного абсорбенту 2 на найширшій ділянці кожного бічного клапана 10, розтягнутого у напрямку ширини W, до внутрішньої ділянки біля еластичного елемента 12с. Якщо еластичний елемент 12с не передбачений на кожному бічному клапані 10 на найширшій його ділянці, як в цьому варіанті, ширину W4 визначають по прийнятій лінії, що проходить у поздовжньому напрямку L. Стисло, ширина W4 є контрольною шириною бічного клапана 10, розтягнутою в результаті розтягування в напрямку лінії талії, аналогічно ширині W2. Якщо ширина W4 розтягується менш ніж у 1,5 раза порівняно з шириною W3, то ступінь розтягнення задніх розтяжних ділянок 14 з густиною, зменшеною в результаті розтягування, буде надто малим, так що відстань між бічним краєм головного абсорбенту 2 та місцем розташування еластичних елементів на бічному клапані 10 може зменшитися, в результаті чого може звузитися простір, що утримує сечу, яка витікає з абсорбенту 5. Внаслідок цього, виділення можуть протікати на ділянку бічного клапана 10, де розміщені еластичні елементи, і витікати з підгузника 1E. Якщо ширина W4 розтягується більш ніж у 3,0 рази порівняно з шириною W3, то ступінь розтягнення задніх розтяжних ділянок 14 з густиною, зменшеною в результаті розтягування, буде надто великим, і матеріал може стати більш схильним до руйнування в результаті розтягування, отже збільшується ризик пошкодження матеріалу, наприклад розриву або утворення дірок. Внаслідок цього, пошкодження матеріалу може спричинити протікання сечі через пошкоджену ділянку. Крім того, у варіанті, коли на бічному клапані 10 не передбачені еластичні елементи 12a12d, може виявитися кращим, виходячи з вищеописаних причин, встановити найбільшу ширину, що в 1,5-3,0 рази більша за найменшу ширину, приймаючи як контрольну відстань між бічним краєм головного абсорбенту 2 та зовнішнім краєм кожного бічного клапана 10 при розтягуванні бічних клапанів 10 у напрямку ширини W. В зв'язку з цим між тілом споживача та головним абсорбентом 2 може утворюватися великий простір, при цьому задні частини Ba головного абсорбенту 2 і пара бічних клапанів 10 охоплюють стегна. Тому, в такому великому просторі підгузник 1E може тимчасово утримувати велику кількість виділень. Стисло, підгузник 1E може надійніше запобігати протіканню виділень. Матеріалом для зовнішнього шару, придатним для розтягування може бути будь-який матеріал, що має міцність на розрив при розтягуванні 750 % або більше. Плівки з міцністю на розрив при розтягуванні менше 750 %, ймовірно, будуть утворювати мікропори при розтягуванні. Утворення мікропор може спричинити протікання. Прозорість, що дає можливість бачити внутрішній вміст ззовні, може бути різною в залежності від типів плівкових матеріалів, з яких сформовані бічні клапани 10, тому ступінь 8 UA 99851 C2 5 10 15 20 25 30 35 40 45 50 55 60 розтягування регулюють в залежності від типів плівкових матеріалів для досягнення необхідної прозорості, що дає можливість бачити внутрішній вміст ззовні. Під час носіння підгузника 1E такої конфігурації зовнішня периферія кожного бічного клапана 10 тісно контактує з ділянкою отвору для ноги споживача в результаті звуження еластичних елементів 12a-12d. Крім того, як показано на Фіг. 16, задня ділянка S1, що включає виконану в ній задню розтяжну ділянку 14, може розширюватися у напрямку ширини W в стані носіння до ступеня, що відповідає зменшенню густини в результаті розтягування. З іншого боку, передня ділянка S3, яка залишається нерозтягнутою, не буде розширюватися більше своєї власної ширини, навіть якщо передня ділянка S3 зазнає розтягування у напрямку ширини W під час носіння. Відповідно, в стані носіння підгузник 1E може прилягати до тіла із задньою ділянкою S1, більш широкою, ніж передня ділянка S3. Це саме стосується і відстані між еластичними елементами 12a-12d, а саме - підгузник 1E, надягнутий на споживача, може прилягати до тіла, зберігаючи при цьому відстань між еластичними елементами 12a-12d більшою на задній частині Ва, ніж на передній частині Fr. Відповідно, підгузник 1E щільно прилягає до тіла споживача і має високі функціональні властивості. Крім того, у підгузнику 1E при охоплюванні стегон може утворюватися простір між підгузником і тілом споживача. Тому, підгузник 1E може тимчасово утримувати навіть рідкі виділення. Стисло, підгузник 1E може запобігати затіканню рідких виділень, що витекли з абсорбенту, на еластичні елементи 12a-12d в зоні отворів для ніг і їх витіканню назовні. Оскільки задні розтяжні ділянки 14 формують шляхом розтягування в напрямку ширини W, бічні клапани 10 перед розтягуванням можна сформувати за допомогою матеріалу майже прямої форми. Тому, в процесі виготовлення підгузника 1E матеріал не буде марно витрачатися завдяки штампуванню, отже процес можна спростити. Ті ділянки окремих бічних клапанів 10, що покривають ділянку отвору для ноги біля пахової зони споживача, виконані у вигляді тонких і м'яких задніх розтяжних ділянок 14, отже підгузник 1E може бути більш комфортним під час носіння та забезпечувати високу узгодженість з рухом стегон споживача. Задні розтяжні ділянки 14 забезпечують легке піднімання вгору від головного абсорбенту і забезпечують хороше прилягання до стегон без надмірного стягування зовнішньої периферії окремих бічних клапанів 10. Задні розтяжні ділянки 14, що в цьому варіанті доходять до краю задньої частини Ва, можна, як варіант, виконати таким чином, щоб вони не доходили до краю задньої частини Ва. Однак краще, щоб задні розтяжні ділянки 14 досягали краю задньої частини Ba для кращого прилягання до тіла споживача. В даному варіанті кожна задня розтяжна ділянка 14 розміщена між головним абсорбентом 2 та найбільш віддаленим еластичним елементом 12а. Інакше кажучи, оскільки кожна задня розтяжна ділянка 14 розміщена ближче до головного абсорбенту 2, далі від бісектриси ширини ділянки між кожним бічним краєм головного абсорбенту 2 та найбільш віддаленим еластичним елементом 12а, це дає наступні переваги. У підгузнику, в якому еластичні елементи 12а, 12b, 12с виконані на парі бічних клапанів 10, ці еластичні елементи можна розміщувати прямолінійно, тобто процес виготовлення навіть підгузника з еластичними елементами може бути спрощений, відповідно і вартість може бути зменшена. Крім того, підгузник 1E, надягнений на споживача, має тенденцію згинатися на ділянках, де є різниця в жорсткості, тобто по границях між головним абсорбентом 2 та окремими бічними клапанами 10. Оскільки ці ділянки в даному варіанті сформовані у вигляді гнучких задніх розтяжних ділянок 14, підгузник 1E може забезпечувати бічним клапанам кращу здатність підніматися і може краще прилягати до стегон. Оскільки окремі задні розтяжні ділянки 14 є прозорими в цьому варіанті, що дає можливість під час носіння візуально ззовні визначати наявність всередині виділень, підгузник 1E дозволяє легко визначати необхідність його заміни. В даному варіанті на кожній задній розтяжній ділянці 14 по черзі у напрямку ширини W кожного бічного клапана 10 розміщені щільні ділянки з малим ступенем розтягування та нещільні ділянки з більшим ступенем розтягування. Відповідно, під час виготовлення підгузника 1E кожна задня розтяжна ділянка 14 по черзі згинається по щільних ділянках і нещільних ділянках, отже зовнішній край кожного бічного клапана 10 може бути прямим, без виступів. Тому підгузником 1E можна легко маніпулювати, як правило, в процесі виготовлення та пакування виробів. Шостий варіант На Фіг. 17 показаний підгузник 1F згідно з шостим варіантом винаходу у стані, коли підгузник 1F розширений у напрямку ширини для надягання. 9 UA 99851 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано на Фіг. 17, у підгузнику 1F шостого варіанта ступінь розтягування задніх розтяжних ділянок 14 відрізняється від ступеня розтягування задніх розтяжних ділянок 14 п'ятого варіанта. Конкретніше, ширина L3 на ділянці Т4 пахової зони у розтягнутому стані (під час носіння) виконана більшою за ширину L3 на ділянці Т4 пахової зони. Оскільки інші конфігурації подібні до тих, що описані у п'ятому варіанті, їхній опис пропущено, а на кресленнях використані ті самі числові позначення. Згідно з даним варіантом підгузник 1F під час носіння може утворювати великий простір між стегном і головним абсорбентом 2 і може тимчасово утримувати велику кількість виділень. Стисло, підгузник 1F може більш надійно запобігати протіканню виділень. Сьомий варіант На Фіг. 18 показаний вигляд у плані підгузника 1G згідно з сьомим варіантом винаходу. В даному варіанті задні розтяжні ділянки 14 виконані на задній ділянці S1 пари бічних клапанів 10, а передні розтяжні ділянки 15 виконані на передній ділянці S3. Тому задня ділянка S1 і передня ділянка S3 можуть розширюватися, і підгузник 1G може утворювати простори і на задній частині Ва, і на передній частині Fr. Відповідно, у підгузнику 1G простір утворюється між головним абсорбентом 2 і тілом споживача, а також на передніх ділянках головного абсорбенту 2 і парі бічних клапанів 10, захоплюючи при цьому пахову зону. Тому підгузник 1G може тимчасово утримувати велику кількість виділень в обох просторах - на задній частині Ba і на передній частині Fr, і тому може максимально запобігати протіканню виділень. Слід зазначити, що на передніх розтяжних ділянках 15 ступінь розтягування може бути різним на задній ділянці та у паховій зоні, як і в шостому варіанті. Отже, підгузник 1G може мати високі функціональні властивості. Восьмий варіант На Фіг. 19 показаний вигляд у розрізі підгузника 1Н згідно з восьмим варіантом винаходу. Як показано на Фіг. 19, підгузник 1Н восьмого варіанта відрізняється від підгузника п'ятого варіанта конфігураціями головного абсорбента 2 і задніх розтяжних ділянок 14 на окремих бічних клапанах 10. Конкретніше, верхній шар 3 та нижній шар 4 головного абсорбенту 2 скріплені за допомогою з'єднуючої ділянки 6 тільки в центрі у напрямку ширини W, при цьому обидві кінцеві ділянки у напрямку ширини W залишаються не скріпленими. Кожна задня розтяжна ділянка 14 проходить до зони, яка перекриває головний абсорбент 2 (нез'єднана ділянка) на планарному зображенні підгузника 1Н. Інші аспекти конфігурації є такими, як і в п'ятому варіанті, тому на кресленнях для ясності аналогічні елементи мають аналогічні числові позначення, а опис цих аспектів пропущено. Оскільки в даному винаході кожна задня розтяжна ділянка 14 проходить до зони, яка перекриває головний абсорбент 2, то ширина задньої розтяжної ділянки 14 може бути досить великою. Відповідно, підгузник 1Н може забезпечувати великий розмір для охоплення стегна, і на задній частині підгузника 1Н може утворюватися великий простір, або так званий карман. Дев'ятий варіант На Фіг. 20 показаний вигляд у розрізі підгузника 1I згідно з дев'ятим варіантом винаходу. Як показано на Фіг. 20, підгузник 1I дев'ятого варіанта відрізняється від підгузника п'ятого варіанта тільки конфігурацією окремих бічних клапанів 10. Кожний бічний клапан 10 розгалужується, на ділянці поза межами кожного бічного клапана 10 у напрямку ширини W, на два шляхи - утворюючи внутрішній бічний клапан 10а та зовнішній бічний клапан 10b. Для внутрішніх клапанів 10а використовують м'який на дотик листовий матеріал. До кінцевих ділянок і внутрішніх бічних клапанів 10а, і зовнішніх бічних клапанів 10b прикріплено у розтягнутому стані еластичні елементи 12а, 12b, 12с та 12е. В результаті, коли підгузник 1I надягнуто на споживача, бічні клапани 10 двічі контактують з ділянками отворів для ніг, отже підгузник 1I може більш надійно запобігати протіканню з боків. Підгузник 1I також є приємним на дотик, бо внутрішні бічні клапани 10а виконані з м'якого на дотик листового матеріалу. Інші аспекти конфігурації є такими, як і в п'ятому варіанті, тому опис цих аспектів пропущено, але на кресленнях для ясності аналогічні елементи мають аналогічні числові позначення. Приклади модифікацій попередніх варіантів та інші модифікації У підгузнику згідно з модифікаціями окремих варіантів у паховій зоні S2 на кожному бічному клапані 10, між головним абсорбентом 2 та найбільш віддаленим еластичним елементом 12а, можна сформувати розтяжну ділянку пахової зони. Розтяжну ділянку пахової зони можна сформувати шляхом розтягування пахової зони S2 кожного бічного клапана 10 у напрямку ширини W. В результаті такого формування розтяжних ділянок пахової зони у підгузнику згідно з модифікаціями зовнішні периферії окремих бічних клапанів 10 щільно контактують з ділянками отворів для ніг споживача завдяки стягуванню окремих еластичних елементів. 10 UA 99851 C2 5 10 15 20 25 30 35 40 Оскільки здатна збільшуватися ширина пахової ділянки S2 окремих бічних клапанів 10 стає більшою у паховій зоні S2 завдяки наявності розтяжної ділянки пахової зони, ніж задня ділянка S1 і передня ділянка S3, то в паховій зоні споживача утворюється простір, або так званий карман. Тому у підгузнику згідно з модифікаціями згаданий карман може утворюватися і без наявності на окремих бічних клапанах 10 загнутих ділянок, без надання краям бічних клапанів 10 скривленої форми або без криволінійного прикріплення еластичних елементів вздовж скривленого профіля краю, у напрямку ширини W) окремого бічного клапана 10. Тому, під час виготовлення підгузника згідно з модифікаціями можна зменшити витрату матеріалу, спростити технологічні операції та зменшити пов'язані з цим витрати. Хоча передні розтяжні ділянки 15 та задні розтяжні ділянки 14 в даному винаході сформовані і на нижньому шарі 4, і на зовнішньому шарі 11, передні розтяжні ділянки 15 та задні розтяжні ділянки 14 можуть бути сформовані шляхом розтягування тільки нижнього шару 4. В цьому випадку можна зменшити витрату нетканого матеріалу. Як варіант, передні розтяжні ділянки 15 та задні розтяжні ділянки 14 можна сформувати шляхом розтягування ділянок, на яких з'єднані три елементи - верхній шар 3, нижній шар 4 та зовнішній шар 11. В цьому випадку рідину організму, що витікає з абсорбенту 5, можна спрямовувати за допомогою гідрофільного верхнього шару 3 назад в абсорбент 5. В даному винаході на зовнішній шар 11 пари бічних клапанів 10 можна накладати непроникний для рідини шар з матеріалу, що відрізняється від матеріалу нижнього шару 4, і ту ділянку, де на зовнішній шар 11 накладений згаданий непроникний для рідини шар, можна розтягувати для утворення передніх розтяжних ділянок 15 і задніх розтяжних ділянок 14. В цьому випадку на кожній ділянці можна розміщувати найбільш підходящий матеріал, наприклад для непроникного для рідини шару - листовий матеріал, здатний розтягуватися, а для нижнього шару 4, що знаходиться під абсорбентом 5, - пропускаючу повітря плівку або плівку з великою густиною для запобігання утворенню мікропор. Хоча у вищеописаних варіантах кожний бічний клапан 10 має чотири ряди еластичних елементів 12a-12d, ці еластичні елементи можна також розмістити на кожному бічному краї бічного клапана 10 лише в один ряд або два ряди. Кількість еластичних елементів та місце їхнього розташування можна відповідним чином змінювати. Хоча у вищеописаних варіантах описано випадок застосування даного винаходу для підгузників відкритого типу, даний винахід аналогічним чином можна застосовувати і для підгузників типу трусиків. Винахід також придатний і для будь-яких інших поглинаючих виробів, крім підгузників. Дана заявка базується на попередніх японських патентних заявках: JP 2008-037919, поданій 19.02.2008; JP 2008-037922, поданій 19.02.2008; JP 2009-026246, поданій 06.02.2009, та JP 2009-026255, поданій 06.02.2009, повний зміст яких включено тут як посилання. Промислова застосовність Як було описано вище, запропонований поглинаючий виріб може щільно прилягати до тіла споживача, і дає можливість зменшити витрату матеріалу та спростити технологічні операції під час виготовлення. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Поглинаючий виріб, що включає: головний абсорбент, який складається принаймні з проникного для рідини верхнього шару, непроникного для рідини нижнього шару та розміщеного між цими шарами абсорбенту, що поглинає та утримує рідину, і включає задню ділянку, пахову зону та передню ділянку, розміщені у поздовжньому напрямку L від задньої частини до передньої частини під час носіння; пару бічних клапанів (лівий і правий), виконаних з обох боків у напрямку ширини W головного абсорбенту; виконану на передній ділянці кожного бічного клапана у напрямку навколо талії, щонайменше одну передню розтяжну ділянку, який відрізняється тим, що кожна передня розтяжна ділянка виконана з можливістю розтягуватися в 1,5-3,0 рази. 2. Поглинаючий виріб за п. 1, який відрізняється тим, що на кожній передній розтяжній ділянці по черзі розміщені щільні ділянки з малим ступенем розтягування та нещільні ділянки з більшим ступенем розтягування. 3. Поглинаючий виріб за п. 1, який відрізняється тим, що кожна передня розтяжна ділянка досягає краю передньої частини. 11 UA 99851 C2 5 10 15 20 25 30 35 4. Поглинаючий виріб за п. 1, який відрізняється тим, що у паховій зоні кожного бічного клапана виконані еластичні елементи, розтягнуті у поздовжньому напрямку L, і кожна передня розтяжна ділянка розміщена між головним абсорбентом і найбільш віддаленим еластичним елементом. 5. Поглинаючий виріб за п. 1, який відрізняється тим, що ширина кожної передньої розтяжної ділянки у розтягнутому стані є більшою у паховій зоні, ніж на краї передньої частини. 6. Поглинаючий виріб за п. 1, який відрізняється тим, що кожна передня розтяжна ділянка проходить до зони, що перекриває головний абсорбент. 7. Поглинаючий виріб, що включає: головний абсорбент, який складається принаймні з проникного для рідини верхнього шару, непроникного для рідини нижнього шару та розміщеного між цими шарами абсорбенту, що поглинає та утримує рідину, і включає задню ділянку, пахову зону та передню ділянку, розміщені у поздовжньому напрямку L від задньої частини до передньої частини під час носіння; пару бічних клапанів (лівий і правий), виконаних з обох боків у напрямку ширини W головного абсорбенту; виконану на задній ділянці кожного бічного клапана у напрямку навколо талії задню розтяжну ділянку, який відрізняється тим, що кожна задня розтяжна ділянка виконана з можливістю розтягуватися в 1,5-3,0 рази. 8. Поглинаючий виріб за п. 7, який відрізняється тим, що на кожній задній розтяжній ділянці по черзі розміщені щільні ділянки з малим ступенем розтягування та нещільні ділянки з більшим ступенем розтягування. 9. Поглинаючий виріб за п. 7, який відрізняється тим, що кожна задня розтяжна ділянка досягає краю задньої частини. 10. Поглинаючий виріб за п. 7, який відрізняється тим, що принаймні у паховій зоні кожного бічного клапана виконані еластичні елементи, розтягнуті у поздовжньому напрямку L, і кожна задня розтяжна ділянка розміщена між головним абсорбентом і найбільш віддаленим еластичним елементом. 11. Поглинаючий виріб за п. 7, який відрізняється тим, що ширина кожної задньої розтяжної ділянки у розтягнутому стані є більшою у паховій зоні, ніж в зоні кожного бічного клапана. 12. Поглинаючий виріб за п. 7, який відрізняється тим, що кожна задня розтяжна ділянка проходить до зони, що перекриває головний абсорбент. 13. Поглинаючий виріб за п. 7, який відрізняється тим, що кожна передня розтяжна ділянка, що проходить у напрямку навколо талії, виконана на передній ділянці кожного бічного клапана. 14. Поглинаючий виріб за п. 1 або 7, який відрізняється тим, що між головним абсорбентом і найбільш віддаленим еластичним елементом у паховій зоні кожного бічного клапана виконана розтяжна ділянка пахової зони. 12 UA 99851 C2 13 UA 99851 C2 14 UA 99851 C2 15 UA 99851 C2 16 UA 99851 C2 17 UA 99851 C2 18 UA 99851 C2 19 UA 99851 C2 20 UA 99851 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
