Пачка для курильних виробів
Формула / Реферат

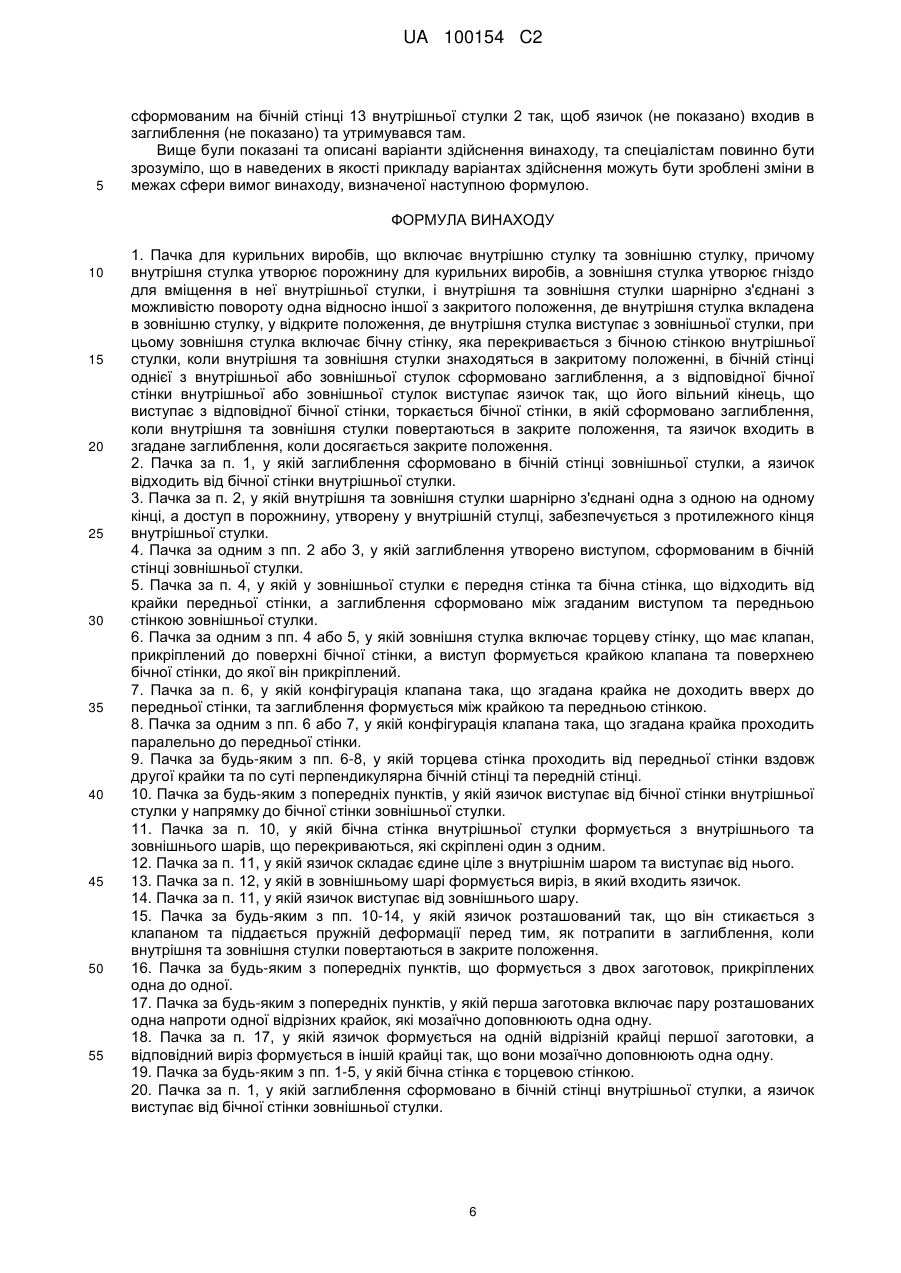

1. Пачка для курильних виробів, що включає внутрішню стулку та зовнішню стулку, причому внутрішня стулка утворює порожнину для курильних виробів, а зовнішня стулка утворює гніздо для вміщення в неї внутрішньої стулки, і внутрішня та зовнішня стулки шарнірно з'єднані з можливістю повороту одна відносно іншої з закритого положення, де внутрішня стулка вкладена в зовнішню стулку, у відкрите положення, де внутрішня стулка виступає з зовнішньої стулки, при цьому зовнішня стулка включає бічну стінку, яка перекривається з бічною стінкою внутрішньої стулки, коли внутрішня та зовнішня стулки знаходяться в закритому положенні, в бічній стінці однієї з внутрішньої або зовнішньої стулок сформовано заглиблення, а з відповідної бічної стінки внутрішньої або зовнішньої стулок виступає язичок так, що його вільний кінець, що виступає з відповідної бічної стінки, торкається бічної стінки, в якій сформовано заглиблення, коли внутрішня та зовнішня стулки повертаються в закрите положення, та язичок входить в згадане заглиблення, коли досягається закрите положення.
2. Пачка за п. 1, у якій заглиблення сформовано в бічній стінці зовнішньої стулки, а язичок відходить від бічної стінки внутрішньої стулки.
3. Пачка за п. 2, у якій внутрішня та зовнішня стулки шарнірно з'єднані одна з одною на одному кінці, а доступ в порожнину, утворену у внутрішній стулці, забезпечується з протилежного кінця внутрішньої стулки.
4. Пачка за одним з пп. 2 або 3, у якій заглиблення утворено виступом, сформованим в бічній стінці зовнішньої стулки.
5. Пачка за п. 4, у якій у зовнішньої стулки є передня стінка та бічна стінка, що відходить від крайки передньої стінки, а заглиблення сформовано між згаданим виступом та передньою стінкою зовнішньої стулки.
6. Пачка за одним з пп. 4 або 5, у якій зовнішня стулка включає торцеву стінку, що має клапан, прикріплений до поверхні бічної стінки, а виступ формується крайкою клапана та поверхнею бічної стінки, до якої він прикріплений.
7. Пачка за п. 6, у якій конфігурація клапана така, що згадана крайка не доходить вверх до передньої стінки, та заглиблення формується між крайкою та передньою стінкою.
8. Пачка за одним з пп. 6 або 7, у якій конфігурація клапана така, що згадана крайка проходить паралельно до передньої стінки.
9. Пачка за будь-яким з пп. 6-8, у якій торцева стінка проходить від передньої стінки вздовж другої крайки та по суті перпендикулярна бічній стінці та передній стінці.
10. Пачка за будь-яким з попередніх пунктів, у якій язичок виступає від бічної стінки внутрішньої стулки у напрямку до бічної стінки зовнішньої стулки.
11. Пачка за п. 10, у якій бічна стінка внутрішньої стулки формується з внутрішнього та зовнішнього шарів, що перекриваються, які скріплені один з одним.
12. Пачка за п. 11, у якій язичок складає єдине ціле з внутрішнім шаром та виступає від нього.
13. Пачка за п. 12, у якій в зовнішньому шарі формується виріз, в який входить язичок.
14. Пачка за п. 11, у якій язичок виступає від зовнішнього шару.
15. Пачка за будь-яким з пп. 10-14, у якій язичок розташований так, що він стикається з клапаном та піддається пружній деформації перед тим, як потрапити в заглиблення, коли внутрішня та зовнішня стулки повертаються в закрите положення.
16. Пачка за будь-яким з попередніх пунктів, що формується з двох заготовок, прикріплених одна до одної.
17. Пачка за будь-яким з попередніх пунктів, у якій перша заготовка включає пару розташованих одна напроти одної відрізних крайок, які мозаїчно доповнюють одна одну.
18. Пачка за п. 17, у якій язичок формується на одній відрізній крайці першої заготовки, а відповідний виріз формується в іншій крайці так, що вони мозаїчно доповнюють одна одну.
19. Пачка за будь-яким з пп. 1-5, у якій бічна стінка є торцевою стінкою.
20. Пачка за п. 1, у якій заглиблення сформовано в бічній стінці внутрішньої стулки, а язичок виступає від бічної стінки зовнішньої стулки.
21. Пачка за будь-яким з попередніх пунктів, у якій зовнішня стулка та внутрішня стулка з'єднані шарнірним елементом так, що внутрішня стулка пружно перескакує між відкритим положенням та закритим положенням.
22. Пачка за будь-яким з попередніх пунктів, у якій зовнішня стулка включає пару розташованих одна напроти одної бічних стінок, які перекриваються з відповідними розташованими одна напроти одної бічними стінками внутрішньої стулки, коли внутрішня та зовнішня стулка знаходяться в закритому положенні, та у якій кожна стінка має сформоване в ній заглиблення, та язичок виступає від кожної поверхні так, що коли кришка закрита, язички входять в ці заглиблення.
23. Пачка за будь-яким з попередніх пунктів, яка містить курильні вироби.
Текст

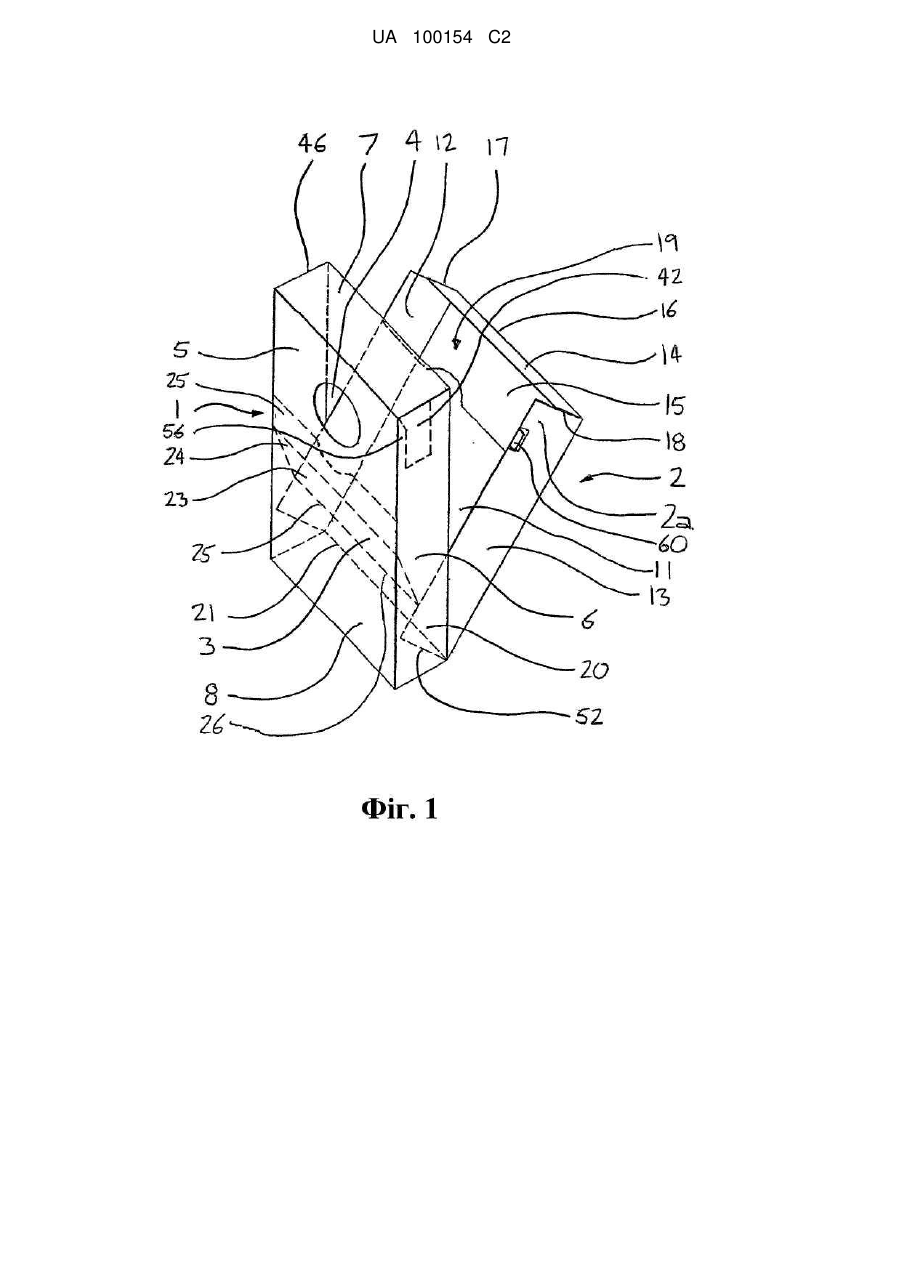

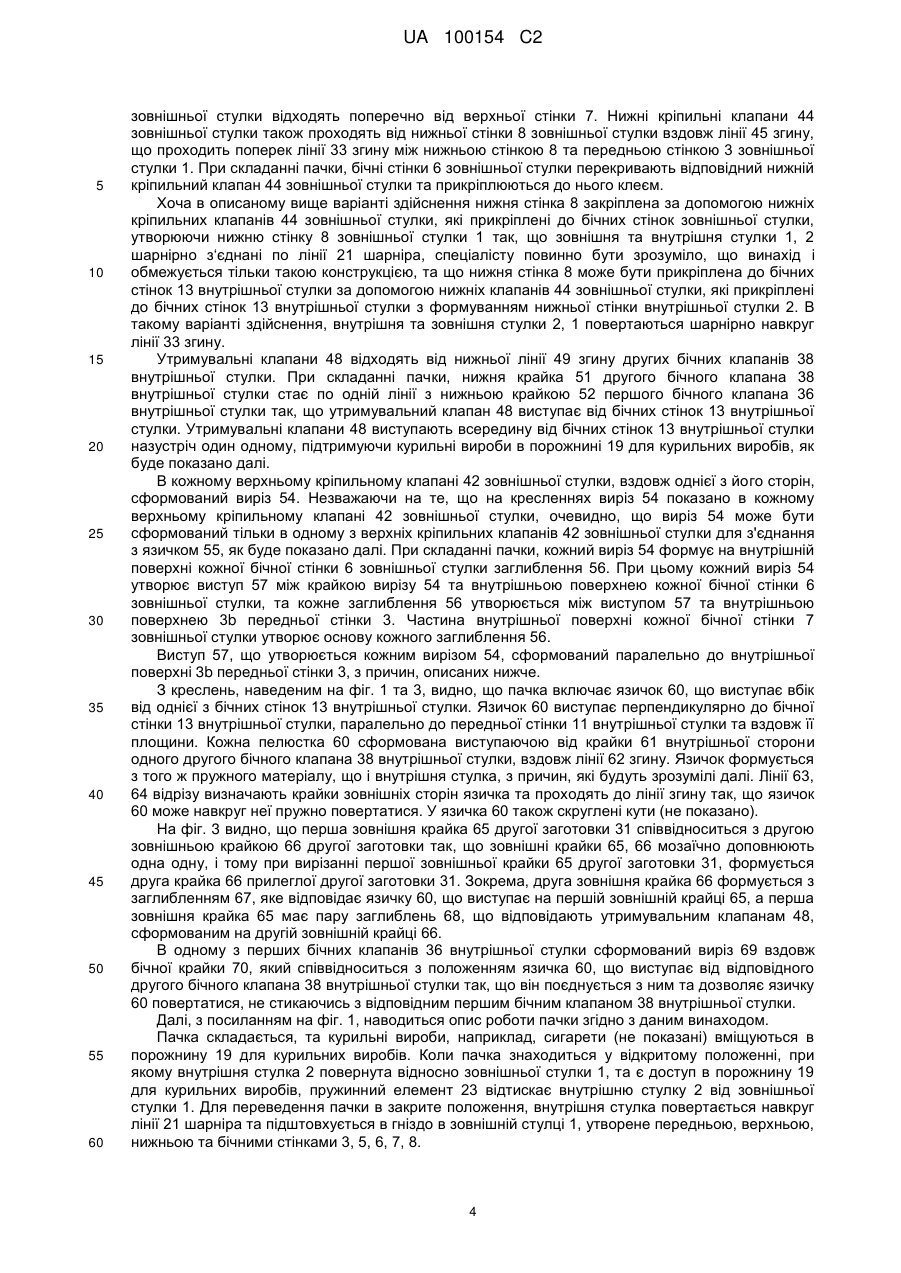

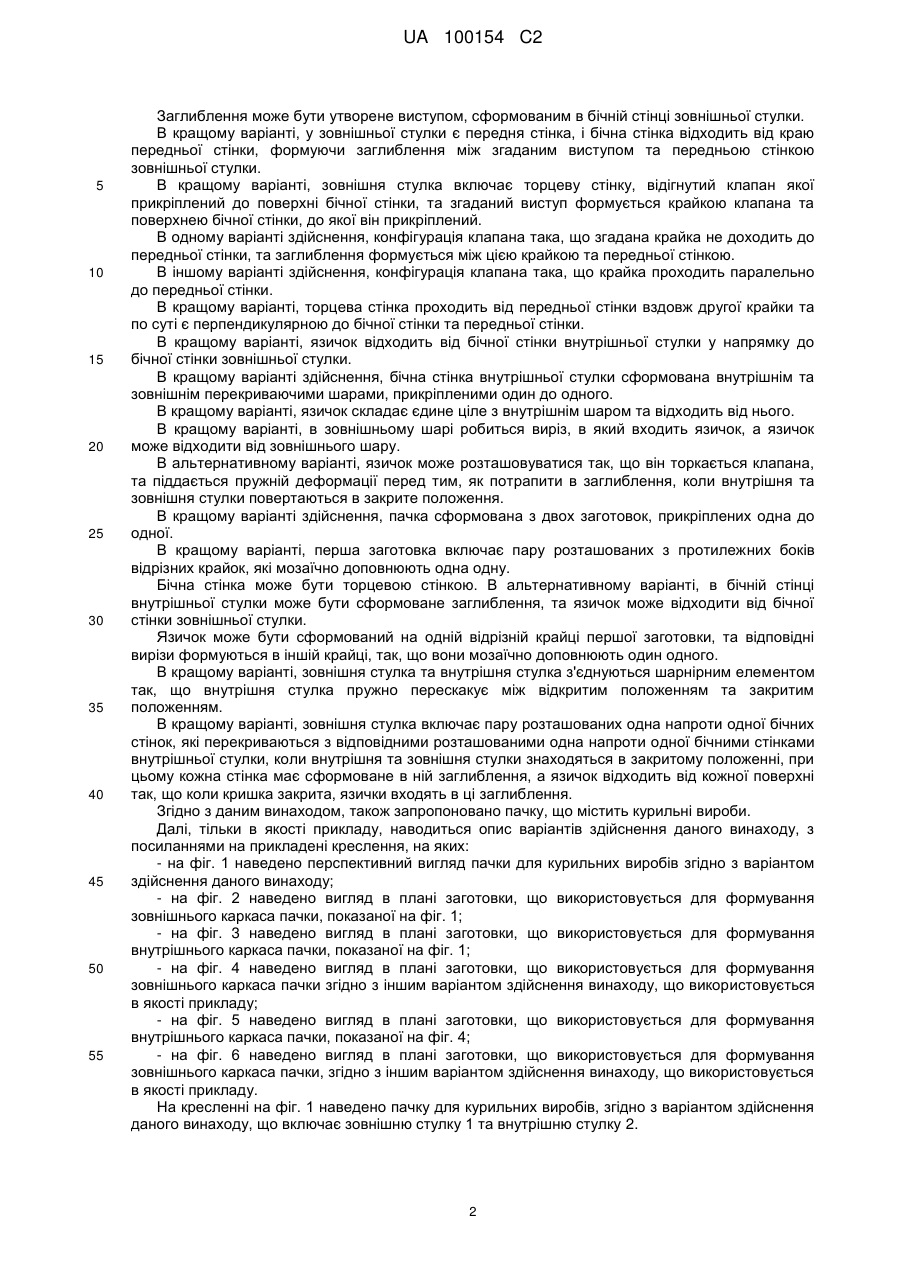

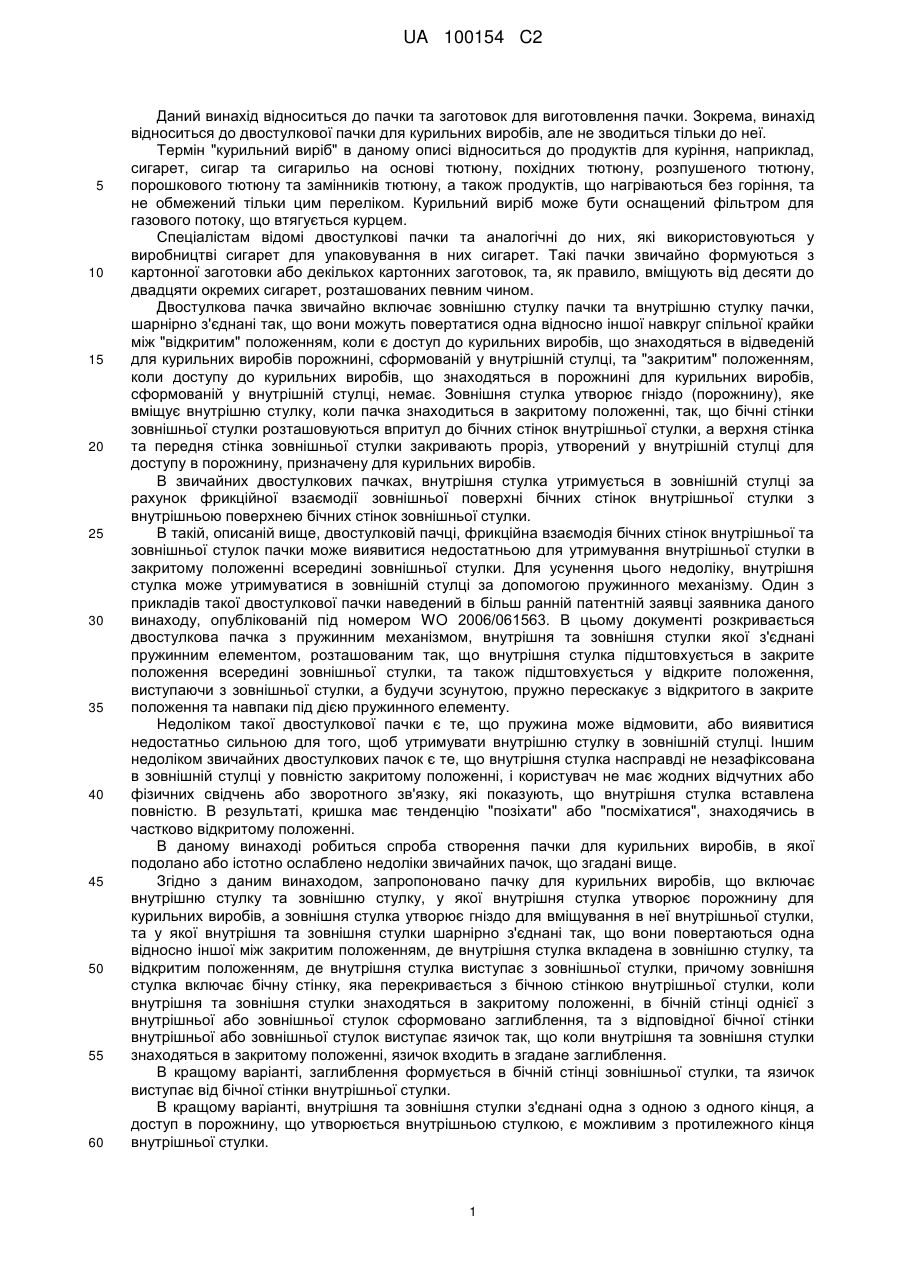

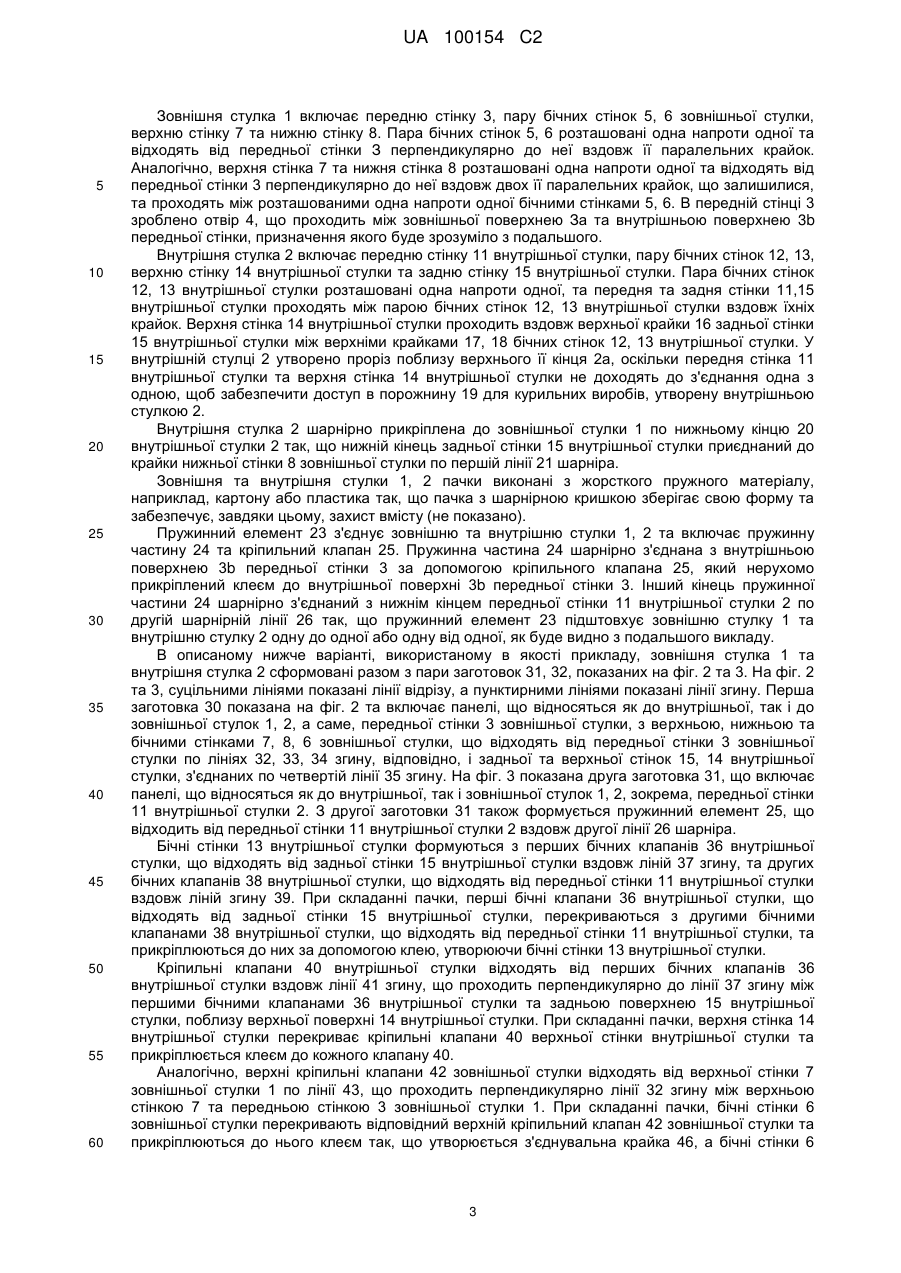

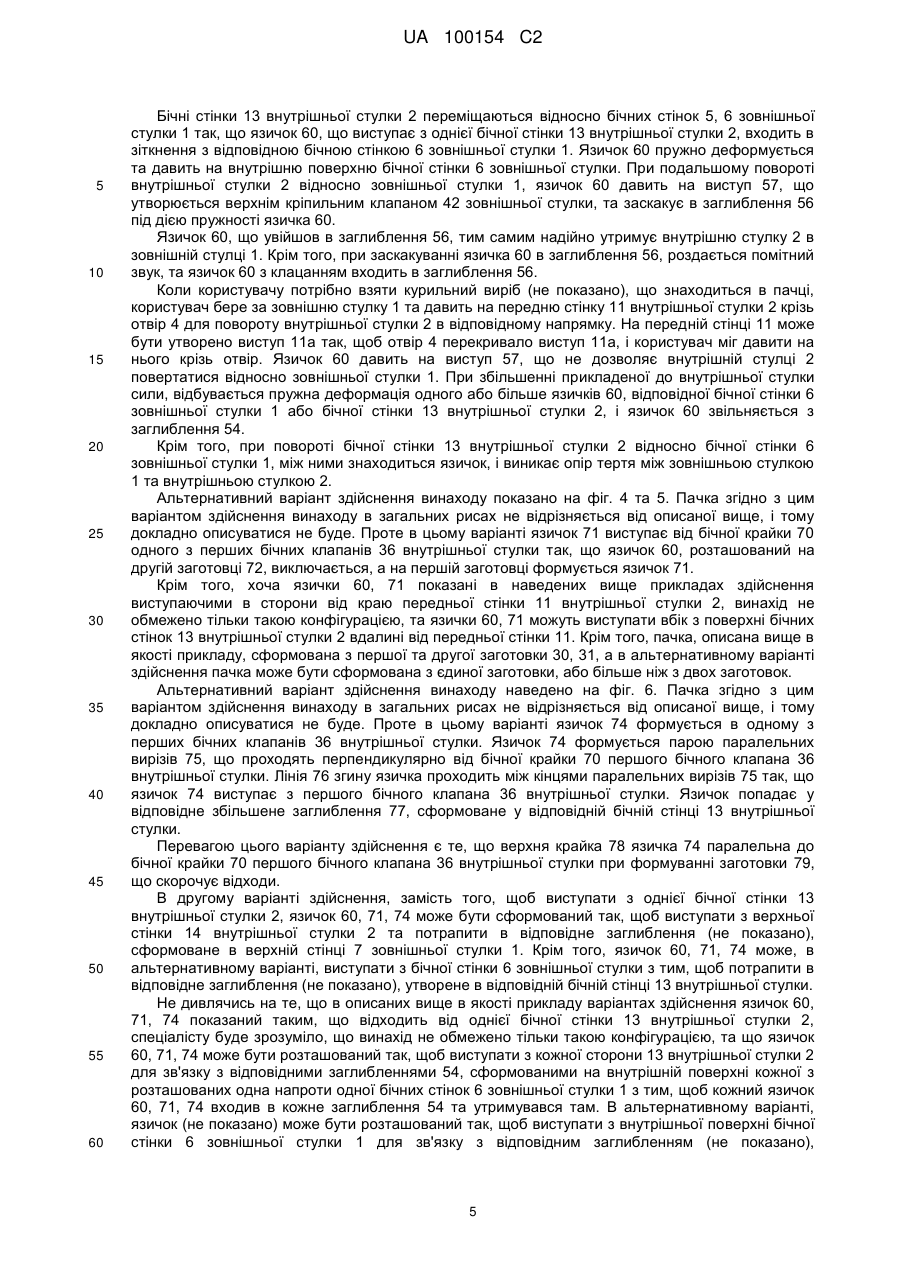

Реферат: В заявці описана пачка для курильних виробів, що включає внутрішню стулку та зовнішню стулку, у якій внутрішня стулка утворює порожнину для курильних виробів, а зовнішня стулка утворює гніздо для вміщення в неї внутрішньої стулки, та у якій внутрішня та зовнішня стулки шарнірно з'єднані так, що вони повертаються одна відносно іншої між закритим положенням, де внутрішня стулка вкладена в зовнішню стулку, та відкритим положенням, де внутрішня стулка виступає з зовнішньої стулки, при цьому зовнішня стулка включає бічну стінку, яка перекривається з бічною стінкою внутрішньої стулки, коли внутрішня та зовнішня стулки знаходяться в закритому положенні, в бічній стінці однієї з внутрішньої або зовнішньої стулок сформовано заглиблення, та з відповідної бічної стінки внутрішньої або зовнішньої стулок виступає язичок так, що коли внутрішня та зовнішня стулки знаходяться в закритому положенні, язичок входить в згадане заглиблення. (Фіг. 1) UA 100154 C2 (12) UA 100154 C2 UA 100154 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до пачки та заготовок для виготовлення пачки. Зокрема, винахід відноситься до двостулкової пачки для курильних виробів, але не зводиться тільки до неї. Термін "курильний виріб" в даному описі відноситься до продуктів для куріння, наприклад, сигарет, сигар та сигарильо на основі тютюну, похідних тютюну, розпушеного тютюну, порошкового тютюну та замінників тютюну, а також продуктів, що нагріваються без горіння, та не обмежений тільки цим переліком. Курильний виріб може бути оснащений фільтром для газового потоку, що втягується курцем. Спеціалістам відомі двостулкові пачки та аналогічні до них, які використовуються у виробництві сигарет для упаковування в них сигарет. Такі пачки звичайно формуються з картонної заготовки або декількох картонних заготовок, та, як правило, вміщують від десяти до двадцяти окремих сигарет, розташованих певним чином. Двостулкова пачка звичайно включає зовнішню стулку пачки та внутрішню стулку пачки, шарнірно з'єднані так, що вони можуть повертатися одна відносно іншої навкруг спільної крайки між "відкритим" положенням, коли є доступ до курильних виробів, що знаходяться в відведеній для курильних виробів порожнині, сформованій у внутрішній стулці, та "закритим" положенням, коли доступу до курильних виробів, що знаходяться в порожнині для курильних виробів, сформованій у внутрішній стулці, немає. Зовнішня стулка утворює гніздо (порожнину), яке вміщує внутрішню стулку, коли пачка знаходиться в закритому положенні, так, що бічні стінки зовнішньої стулки розташовуються впритул до бічних стінок внутрішньої стулки, а верхня стінка та передня стінка зовнішньої стулки закривають проріз, утворений у внутрішній стулці для доступу в порожнину, призначену для курильних виробів. В звичайних двостулкових пачках, внутрішня стулка утримується в зовнішній стулці за рахунок фрикційної взаємодії зовнішньої поверхні бічних стінок внутрішньої стулки з внутрішньою поверхнею бічних стінок зовнішньої стулки. В такій, описаній вище, двостулковій пачці, фрикційна взаємодія бічних стінок внутрішньої та зовнішньої стулок пачки може виявитися недостатньою для утримування внутрішньої стулки в закритому положенні всередині зовнішньої стулки. Для усунення цього недоліку, внутрішня стулка може утримуватися в зовнішній стулці за допомогою пружинного механізму. Один з прикладів такої двостулкової пачки наведений в більш ранній патентній заявці заявника даного винаходу, опублікованій під номером WO 2006/061563. В цьому документі розкривається двостулкова пачка з пружинним механізмом, внутрішня та зовнішня стулки якої з'єднані пружинним елементом, розташованим так, що внутрішня стулка підштовхується в закрите положення всередині зовнішньої стулки, та також підштовхується у відкрите положення, виступаючи з зовнішньої стулки, а будучи зсунутою, пружно перескакує з відкритого в закрите положення та навпаки під дією пружинного елементу. Недоліком такої двостулкової пачки є те, що пружина може відмовити, або виявитися недостатньо сильною для того, щоб утримувати внутрішню стулку в зовнішній стулці. Іншим недоліком звичайних двостулкових пачок є те, що внутрішня стулка насправді не незафіксована в зовнішній стулці у повністю закритому положенні, і користувач не має жодних відчутних або фізичних свідчень або зворотного зв'язку, які показують, що внутрішня стулка вставлена повністю. В результаті, кришка має тенденцію "позіхати" або "посміхатися", знаходячись в частково відкритому положенні. В даному винаході робиться спроба створення пачки для курильних виробів, в якої подолано або істотно ослаблено недоліки звичайних пачок, що згадані вище. Згідно з даним винаходом, запропоновано пачку для курильних виробів, що включає внутрішню стулку та зовнішню стулку, у якої внутрішня стулка утворює порожнину для курильних виробів, а зовнішня стулка утворює гніздо для вміщування в неї внутрішньої стулки, та у якої внутрішня та зовнішня стулки шарнірно з'єднані так, що вони повертаються одна відносно іншої між закритим положенням, де внутрішня стулка вкладена в зовнішню стулку, та відкритим положенням, де внутрішня стулка виступає з зовнішньої стулки, причому зовнішня стулка включає бічну стінку, яка перекривається з бічною стінкою внутрішньої стулки, коли внутрішня та зовнішня стулки знаходяться в закритому положенні, в бічній стінці однієї з внутрішньої або зовнішньої стулок сформовано заглиблення, та з відповідної бічної стінки внутрішньої або зовнішньої стулок виступає язичок так, що коли внутрішня та зовнішня стулки знаходяться в закритому положенні, язичок входить в згадане заглиблення. В кращому варіанті, заглиблення формується в бічній стінці зовнішньої стулки, та язичок виступає від бічної стінки внутрішньої стулки. В кращому варіанті, внутрішня та зовнішня стулки з'єднані одна з одною з одного кінця, а доступ в порожнину, що утворюється внутрішньою стулкою, є можливим з протилежного кінця внутрішньої стулки. 1 UA 100154 C2 5 10 15 20 25 30 35 40 45 50 55 Заглиблення може бути утворене виступом, сформованим в бічній стінці зовнішньої стулки. В кращому варіанті, у зовнішньої стулки є передня стінка, і бічна стінка відходить від краю передньої стінки, формуючи заглиблення між згаданим виступом та передньою стінкою зовнішньої стулки. В кращому варіанті, зовнішня стулка включає торцеву стінку, відігнутий клапан якої прикріплений до поверхні бічної стінки, та згаданий виступ формується крайкою клапана та поверхнею бічної стінки, до якої він прикріплений. В одному варіанті здійснення, конфігурація клапана така, що згадана крайка не доходить до передньої стінки, та заглиблення формується між цією крайкою та передньої стінкою. В іншому варіанті здійснення, конфігурація клапана така, що крайка проходить паралельно до передньої стінки. В кращому варіанті, торцева стінка проходить від передньої стінки вздовж другої крайки та по суті є перпендикулярною до бічної стінки та передньої стінки. В кращому варіанті, язичок відходить від бічної стінки внутрішньої стулки у напрямку до бічної стінки зовнішньої стулки. В кращому варіанті здійснення, бічна стінка внутрішньої стулки сформована внутрішнім та зовнішнім перекриваючими шарами, прикріпленими один до одного. В кращому варіанті, язичок складає єдине ціле з внутрішнім шаром та відходить від нього. В кращому варіанті, в зовнішньому шарі робиться виріз, в який входить язичок, а язичок може відходити від зовнішнього шару. В альтернативному варіанті, язичок може розташовуватися так, що він торкається клапана, та піддається пружній деформації перед тим, як потрапити в заглиблення, коли внутрішня та зовнішня стулки повертаються в закрите положення. В кращому варіанті здійснення, пачка сформована з двох заготовок, прикріплених одна до одної. В кращому варіанті, перша заготовка включає пару розташованих з протилежних боків відрізних крайок, які мозаїчно доповнюють одна одну. Бічна стінка може бути торцевою стінкою. В альтернативному варіанті, в бічній стінці внутрішньої стулки може бути сформоване заглиблення, та язичок може відходити від бічної стінки зовнішньої стулки. Язичок може бути сформований на одній відрізній крайці першої заготовки, та відповідні вирізи формуються в іншій крайці, так, що вони мозаїчно доповнюють один одного. В кращому варіанті, зовнішня стулка та внутрішня стулка з'єднуються шарнірним елементом так, що внутрішня стулка пружно перескакує між відкритим положенням та закритим положенням. В кращому варіанті, зовнішня стулка включає пару розташованих одна напроти одної бічних стінок, які перекриваються з відповідними розташованими одна напроти одної бічними стінками внутрішньої стулки, коли внутрішня та зовнішня стулки знаходяться в закритому положенні, при цьому кожна стінка має сформоване в ній заглиблення, а язичок відходить від кожної поверхні так, що коли кришка закрита, язички входять в ці заглиблення. Згідно з даним винаходом, також запропоновано пачку, що містить курильні вироби. Далі, тільки в якості прикладу, наводиться опис варіантів здійснення даного винаходу, з посиланнями на прикладені креслення, на яких: - на фіг. 1 наведено перспективний вигляд пачки для курильних виробів згідно з варіантом здійснення даного винаходу; - на фіг. 2 наведено вигляд в плані заготовки, що використовується для формування зовнішнього каркаса пачки, показаної на фіг. 1; - на фіг. 3 наведено вигляд в плані заготовки, що використовується для формування внутрішнього каркаса пачки, показаної на фіг. 1; - на фіг. 4 наведено вигляд в плані заготовки, що використовується для формування зовнішнього каркаса пачки згідно з іншим варіантом здійснення винаходу, що використовується в якості прикладу; - на фіг. 5 наведено вигляд в плані заготовки, що використовується для формування внутрішнього каркаса пачки, показаної на фіг. 4; - на фіг. 6 наведено вигляд в плані заготовки, що використовується для формування зовнішнього каркаса пачки, згідно з іншим варіантом здійснення винаходу, що використовується в якості прикладу. На кресленні на фіг. 1 наведено пачку для курильних виробів, згідно з варіантом здійснення даного винаходу, що включає зовнішню стулку 1 та внутрішню стулку 2. 2 UA 100154 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зовнішня стулка 1 включає передню стінку 3, пару бічних стінок 5, 6 зовнішньої стулки, верхню стінку 7 та нижню стінку 8. Пара бічних стінок 5, 6 розташовані одна напроти одної та відходять від передньої стінки З перпендикулярно до неї вздовж її паралельних крайок. Аналогічно, верхня стінка 7 та нижня стінка 8 розташовані одна напроти одної та відходять від передньої стінки 3 перпендикулярно до неї вздовж двох її паралельних крайок, що залишилися, та проходять між розташованими одна напроти одної бічними стінками 5, 6. В передній стінці 3 зроблено отвір 4, що проходить між зовнішньої поверхнею За та внутрішньою поверхнею 3b передньої стінки, призначення якого буде зрозуміло з подальшого. Внутрішня стулка 2 включає передню стінку 11 внутрішньої стулки, пару бічних стінок 12, 13, верхню стінку 14 внутрішньої стулки та задню стінку 15 внутрішньої стулки. Пара бічних стінок 12, 13 внутрішньої стулки розташовані одна напроти одної, та передня та задня стінки 11,15 внутрішньої стулки проходять між парою бічних стінок 12, 13 внутрішньої стулки вздовж їхніх крайок. Верхня стінка 14 внутрішньої стулки проходить вздовж верхньої крайки 16 задньої стінки 15 внутрішньої стулки між верхніми крайками 17, 18 бічних стінок 12, 13 внутрішньої стулки. У внутрішній стулці 2 утворено проріз поблизу верхнього її кінця 2а, оскільки передня стінка 11 внутрішньої стулки та верхня стінка 14 внутрішньої стулки не доходять до з'єднання одна з одною, щоб забезпечити доступ в порожнину 19 для курильних виробів, утворену внутрішньою стулкою 2. Внутрішня стулка 2 шарнірно прикріплена до зовнішньої стулки 1 по нижньому кінцю 20 внутрішньої стулки 2 так, що нижній кінець задньої стінки 15 внутрішньої стулки приєднаний до крайки нижньої стінки 8 зовнішньої стулки по першій лінії 21 шарніра. Зовнішня та внутрішня стулки 1, 2 пачки виконані з жорсткого пружного матеріалу, наприклад, картону або пластика так, що пачка з шарнірною кришкою зберігає свою форму та забезпечує, завдяки цьому, захист вмісту (не показано). Пружинний елемент 23 з'єднує зовнішню та внутрішню стулки 1, 2 та включає пружинну частину 24 та кріпильний клапан 25. Пружинна частина 24 шарнірно з'єднана з внутрішньою поверхнею 3b передньої стінки 3 за допомогою кріпильного клапана 25, який нерухомо прикріплений клеєм до внутрішньої поверхні 3b передньої стінки 3. Інший кінець пружинної частини 24 шарнірно з'єднаний з нижнім кінцем передньої стінки 11 внутрішньої стулки 2 по другій шарнірній лінії 26 так, що пружинний елемент 23 підштовхує зовнішню стулку 1 та внутрішню стулку 2 одну до одної або одну від одної, як буде видно з подальшого викладу. В описаному нижче варіанті, використаному в якості прикладу, зовнішня стулка 1 та внутрішня стулка 2 сформовані разом з пари заготовок 31, 32, показаних на фіг. 2 та 3. На фіг. 2 та 3, суцільними лініями показані лінії відрізу, а пунктирними лініями показані лінії згину. Перша заготовка 30 показана на фіг. 2 та включає панелі, що відносяться як до внутрішньої, так і до зовнішньої стулок 1, 2, а саме, передньої стінки 3 зовнішньої стулки, з верхньою, нижньою та бічними стінками 7, 8, 6 зовнішньої стулки, що відходять від передньої стінки 3 зовнішньої стулки по лініях 32, 33, 34 згину, відповідно, і задньої та верхньої стінок 15, 14 внутрішньої стулки, з'єднаних по четвертій лінії 35 згину. На фіг. 3 показана друга заготовка 31, що включає панелі, що відносяться як до внутрішньої, так і зовнішньої стулок 1, 2, зокрема, передньої стінки 11 внутрішньої стулки 2. З другої заготовки 31 також формується пружинний елемент 25, що відходить від передньої стінки 11 внутрішньої стулки 2 вздовж другої лінії 26 шарніра. Бічні стінки 13 внутрішньої стулки формуються з перших бічних клапанів 36 внутрішньої стулки, що відходять від задньої стінки 15 внутрішньої стулки вздовж ліній 37 згину, та других бічних клапанів 38 внутрішньої стулки, що відходять від передньої стінки 11 внутрішньої стулки вздовж ліній згину 39. При складанні пачки, перші бічні клапани 36 внутрішньої стулки, що відходять від задньої стінки 15 внутрішньої стулки, перекриваються з другими бічними клапанами 38 внутрішньої стулки, що відходять від передньої стінки 11 внутрішньої стулки, та прикріплюються до них за допомогою клею, утворюючи бічні стінки 13 внутрішньої стулки. Кріпильні клапани 40 внутрішньої стулки відходять від перших бічних клапанів 36 внутрішньої стулки вздовж лінії 41 згину, що проходить перпендикулярно до лінії 37 згину між першими бічними клапанами 36 внутрішньої стулки та задньою поверхнею 15 внутрішньої стулки, поблизу верхньої поверхні 14 внутрішньої стулки. При складанні пачки, верхня стінка 14 внутрішньої стулки перекриває кріпильні клапани 40 верхньої стінки внутрішньої стулки та прикріплюється клеєм до кожного клапану 40. Аналогічно, верхні кріпильні клапани 42 зовнішньої стулки відходять від верхньої стінки 7 зовнішньої стулки 1 по лінії 43, що проходить перпендикулярно лінії 32 згину між верхньою стінкою 7 та передньою стінкою 3 зовнішньої стулки 1. При складанні пачки, бічні стінки 6 зовнішньої стулки перекривають відповідний верхній кріпильний клапан 42 зовнішньої стулки та прикріплюються до нього клеєм так, що утворюється з'єднувальна крайка 46, а бічні стінки 6 3 UA 100154 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішньої стулки відходять поперечно від верхньої стінки 7. Нижні кріпильні клапани 44 зовнішньої стулки також проходять від нижньої стінки 8 зовнішньої стулки вздовж лінії 45 згину, що проходить поперек лінії 33 згину між нижньою стінкою 8 та передньою стінкою 3 зовнішньої стулки 1. При складанні пачки, бічні стінки 6 зовнішньої стулки перекривають відповідний нижній кріпильний клапан 44 зовнішньої стулки та прикріплюються до нього клеєм. Хоча в описаному вище варіанті здійснення нижня стінка 8 закріплена за допомогою нижніх кріпильних клапанів 44 зовнішньої стулки, які прикріплені до бічних стінок зовнішньої стулки, утворюючи нижню стінку 8 зовнішньої стулки 1 так, що зовнішня та внутрішня стулки 1, 2 шарнірно з„єднані по лінії 21 шарніра, спеціалісту повинно бути зрозуміло, що винахід і обмежується тільки такою конструкцією, та що нижня стінка 8 може бути прикріплена до бічних стінок 13 внутрішньої стулки за допомогою нижніх клапанів 44 зовнішньої стулки, які прикріплені до бічних стінок 13 внутрішньої стулки з формуванням нижньої стінки внутрішньої стулки 2. В такому варіанті здійснення, внутрішня та зовнішня стулки 2, 1 повертаються шарнірно навкруг лінії 33 згину. Утримувальні клапани 48 відходять від нижньої лінії 49 згину других бічних клапанів 38 внутрішньої стулки. При складанні пачки, нижня крайка 51 другого бічного клапана 38 внутрішньої стулки стає по одній лінії з нижньою крайкою 52 першого бічного клапана 36 внутрішньої стулки так, що утримувальний клапан 48 виступає від бічних стінок 13 внутрішньої стулки. Утримувальні клапани 48 виступають всередину від бічних стінок 13 внутрішньої стулки назустріч один одному, підтримуючи курильні вироби в порожнині 19 для курильних виробів, як буде показано далі. В кожному верхньому кріпильному клапані 42 зовнішньої стулки, вздовж однієї з його сторін, сформований виріз 54. Незважаючи на те, що на кресленнях виріз 54 показано в кожному верхньому кріпильному клапані 42 зовнішньої стулки, очевидно, що виріз 54 може бути сформований тільки в одному з верхніх кріпильних клапанів 42 зовнішньої стулки для з'єднання з язичком 55, як буде показано далі. При складанні пачки, кожний виріз 54 формує на внутрішній поверхні кожної бічної стінки 6 зовнішньої стулки заглиблення 56. При цьому кожний виріз 54 утворює виступ 57 між крайкою вирізу 54 та внутрішньою поверхнею кожної бічної стінки 6 зовнішньої стулки, та кожне заглиблення 56 утворюється між виступом 57 та внутрішньою поверхнею 3b передньої стінки 3. Частина внутрішньої поверхні кожної бічної стінки 7 зовнішньої стулки утворює основу кожного заглиблення 56. Виступ 57, що утворюється кожним вирізом 54, сформований паралельно до внутрішньої поверхні 3b передньої стінки 3, з причин, описаних нижче. З креслень, наведеним на фіг. 1 та 3, видно, що пачка включає язичок 60, що виступає вбік від однієї з бічних стінок 13 внутрішньої стулки. Язичок 60 виступає перпендикулярно до бічної стінки 13 внутрішньої стулки, паралельно до передньої стінки 11 внутрішньої стулки та вздовж її площини. Кожна пелюстка 60 сформована виступаючою від крайки 61 внутрішньої сторони одного другого бічного клапана 38 внутрішньої стулки, вздовж лінії 62 згину. Язичок формується з того ж пружного матеріалу, що і внутрішня стулка, з причин, які будуть зрозумілі далі. Лінії 63, 64 відрізу визначають крайки зовнішніх сторін язичка та проходять до лінії згину так, що язичок 60 може навкруг неї пружно повертатися. У язичка 60 також скруглені кути (не показано). На фіг. 3 видно, що перша зовнішня крайка 65 другої заготовки 31 співвідноситься з другою зовнішньою крайкою 66 другої заготовки так, що зовнішні крайки 65, 66 мозаїчно доповнюють одна одну, і тому при вирізанні першої зовнішньої крайки 65 другої заготовки 31, формується друга крайка 66 прилеглої другої заготовки 31. Зокрема, друга зовнішня крайка 66 формується з заглибленням 67, яке відповідає язичку 60, що виступає на першій зовнішній крайці 65, а перша зовнішня крайка 65 має пару заглиблень 68, що відповідають утримувальним клапанам 48, сформованим на другій зовнішній крайці 66. В одному з перших бічних клапанів 36 внутрішньої стулки сформований виріз 69 вздовж бічної крайки 70, який співвідноситься з положенням язичка 60, що виступає від відповідного другого бічного клапана 38 внутрішньої стулки так, що він поєднується з ним та дозволяє язичку 60 повертатися, не стикаючись з відповідним першим бічним клапаном 38 внутрішньої стулки. Далі, з посиланням на фіг. 1, наводиться опис роботи пачки згідно з даним винаходом. Пачка складається, та курильні вироби, наприклад, сигарети (не показані) вміщуються в порожнину 19 для курильних виробів. Коли пачка знаходиться у відкритому положенні, при якому внутрішня стулка 2 повернута відносно зовнішньої стулки 1, та є доступ в порожнину 19 для курильних виробів, пружинний елемент 23 відтискає внутрішню стулку 2 від зовнішньої стулки 1. Для переведення пачки в закрите положення, внутрішня стулка повертається навкруг лінії 21 шарніра та підштовхується в гніздо в зовнішній стулці 1, утворене передньою, верхньою, нижньою та бічними стінками 3, 5, 6, 7, 8. 4 UA 100154 C2 5 10 15 20 25 30 35 40 45 50 55 60 Бічні стінки 13 внутрішньої стулки 2 переміщаються відносно бічних стінок 5, 6 зовнішньої стулки 1 так, що язичок 60, що виступає з однієї бічної стінки 13 внутрішньої стулки 2, входить в зіткнення з відповідною бічною стінкою 6 зовнішньої стулки 1. Язичок 60 пружно деформується та давить на внутрішню поверхню бічної стінки 6 зовнішньої стулки. При подальшому повороті внутрішньої стулки 2 відносно зовнішньої стулки 1, язичок 60 давить на виступ 57, що утворюється верхнім кріпильним клапаном 42 зовнішньої стулки, та заскакує в заглиблення 56 під дією пружності язичка 60. Язичок 60, що увійшов в заглиблення 56, тим самим надійно утримує внутрішню стулку 2 в зовнішній стулці 1. Крім того, при заскакуванні язичка 60 в заглиблення 56, роздається помітний звук, та язичок 60 з клацанням входить в заглиблення 56. Коли користувачу потрібно взяти курильний виріб (не показано), що знаходиться в пачці, користувач бере за зовнішню стулку 1 та давить на передню стінку 11 внутрішньої стулки 2 крізь отвір 4 для повороту внутрішньої стулки 2 в відповідному напрямку. На передній стінці 11 може бути утворено виступ 11а так, щоб отвір 4 перекривало виступ 11а, і користувач міг давити на нього крізь отвір. Язичок 60 давить на виступ 57, що не дозволяє внутрішній стулці 2 повертатися відносно зовнішньої стулки 1. При збільшенні прикладеної до внутрішньої стулки сили, відбувається пружна деформація одного або більше язичків 60, відповідної бічної стінки 6 зовнішньої стулки 1 або бічної стінки 13 внутрішньої стулки 2, і язичок 60 звільняється з заглиблення 54. Крім того, при повороті бічної стінки 13 внутрішньої стулки 2 відносно бічної стінки 6 зовнішньої стулки 1, між ними знаходиться язичок, і виникає опір тертя між зовнішньою стулкою 1 та внутрішньою стулкою 2. Альтернативний варіант здійснення винаходу показано на фіг. 4 та 5. Пачка згідно з цим варіантом здійснення винаходу в загальних рисах не відрізняється від описаної вище, і тому докладно описуватися не буде. Проте в цьому варіанті язичок 71 виступає від бічної крайки 70 одного з перших бічних клапанів 36 внутрішньої стулки так, що язичок 60, розташований на другій заготовці 72, виключається, а на першій заготовці формується язичок 71. Крім того, хоча язички 60, 71 показані в наведених вище прикладах здійснення виступаючими в сторони від краю передньої стінки 11 внутрішньої стулки 2, винахід не обмежено тільки такою конфігурацією, та язички 60, 71 можуть виступати вбік з поверхні бічних стінок 13 внутрішньої стулки 2 вдалині від передньої стінки 11. Крім того, пачка, описана вище в якості прикладу, сформована з першої та другої заготовки 30, 31, а в альтернативному варіанті здійснення пачка може бути сформована з єдиної заготовки, або більше ніж з двох заготовок. Альтернативний варіант здійснення винаходу наведено на фіг. 6. Пачка згідно з цим варіантом здійснення винаходу в загальних рисах не відрізняється від описаної вище, і тому докладно описуватися не буде. Проте в цьому варіанті язичок 74 формується в одному з перших бічних клапанів 36 внутрішньої стулки. Язичок 74 формується парою паралельних вирізів 75, що проходять перпендикулярно від бічної крайки 70 першого бічного клапана 36 внутрішньої стулки. Лінія 76 згину язичка проходить між кінцями паралельних вирізів 75 так, що язичок 74 виступає з першого бічного клапана 36 внутрішньої стулки. Язичок попадає у відповідне збільшене заглиблення 77, сформоване у відповідній бічній стінці 13 внутрішньої стулки. Перевагою цього варіанту здійснення є те, що верхня крайка 78 язичка 74 паралельна до бічної крайки 70 першого бічного клапана 36 внутрішньої стулки при формуванні заготовки 79, що скорочує відходи. В другому варіанті здійснення, замість того, щоб виступати з однієї бічної стінки 13 внутрішньої стулки 2, язичок 60, 71, 74 може бути сформований так, щоб виступати з верхньої стінки 14 внутрішньої стулки 2 та потрапити в відповідне заглиблення (не показано), сформоване в верхній стінці 7 зовнішньої стулки 1. Крім того, язичок 60, 71, 74 може, в альтернативному варіанті, виступати з бічної стінки 6 зовнішньої стулки з тим, щоб потрапити в відповідне заглиблення (не показано), утворене в відповідній бічній стінці 13 внутрішньої стулки. Не дивлячись на те, що в описаних вище в якості прикладу варіантах здійснення язичок 60, 71, 74 показаний таким, що відходить від однієї бічної стінки 13 внутрішньої стулки 2, спеціалісту буде зрозуміло, що винахід не обмежено тільки такою конфігурацією, та що язичок 60, 71, 74 може бути розташований так, щоб виступати з кожної сторони 13 внутрішньої стулки 2 для зв'язку з відповідними заглибленнями 54, сформованими на внутрішній поверхні кожної з розташованих одна напроти одної бічних стінок 6 зовнішньої стулки 1 з тим, щоб кожний язичок 60, 71, 74 входив в кожне заглиблення 54 та утримувався там. В альтернативному варіанті, язичок (не показано) може бути розташований так, щоб виступати з внутрішньої поверхні бічної стінки 6 зовнішньої стулки 1 для зв'язку з відповідним заглибленням (не показано), 5 UA 100154 C2 5 сформованим на бічній стінці 13 внутрішньої стулки 2 так, щоб язичок (не показано) входив в заглиблення (не показано) та утримувався там. Вище були показані та описані варіанти здійснення винаходу, та спеціалістам повинно бути зрозуміло, що в наведених в якості прикладу варіантах здійснення можуть бути зроблені зміни в межах сфери вимог винаходу, визначеної наступною формулою. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 1. Пачка для курильних виробів, що включає внутрішню стулку та зовнішню стулку, причому внутрішня стулка утворює порожнину для курильних виробів, а зовнішня стулка утворює гніздо для вміщення в неї внутрішньої стулки, і внутрішня та зовнішня стулки шарнірно з'єднані з можливістю повороту одна відносно іншої з закритого положення, де внутрішня стулка вкладена в зовнішню стулку, у відкрите положення, де внутрішня стулка виступає з зовнішньої стулки, при цьому зовнішня стулка включає бічну стінку, яка перекривається з бічною стінкою внутрішньої стулки, коли внутрішня та зовнішня стулки знаходяться в закритому положенні, в бічній стінці однієї з внутрішньої або зовнішньої стулок сформовано заглиблення, а з відповідної бічної стінки внутрішньої або зовнішньої стулок виступає язичок так, що його вільний кінець, що виступає з відповідної бічної стінки, торкається бічної стінки, в якій сформовано заглиблення, коли внутрішня та зовнішня стулки повертаються в закрите положення, та язичок входить в згадане заглиблення, коли досягається закрите положення. 2. Пачка за п. 1, у якій заглиблення сформовано в бічній стінці зовнішньої стулки, а язичок відходить від бічної стінки внутрішньої стулки. 3. Пачка за п. 2, у якій внутрішня та зовнішня стулки шарнірно з'єднані одна з одною на одному кінці, а доступ в порожнину, утворену у внутрішній стулці, забезпечується з протилежного кінця внутрішньої стулки. 4. Пачка за одним з пп. 2 або 3, у якій заглиблення утворено виступом, сформованим в бічній стінці зовнішньої стулки. 5. Пачка за п. 4, у якій у зовнішньої стулки є передня стінка та бічна стінка, що відходить від крайки передньої стінки, а заглиблення сформовано між згаданим виступом та передньою стінкою зовнішньої стулки. 6. Пачка за одним з пп. 4 або 5, у якій зовнішня стулка включає торцеву стінку, що має клапан, прикріплений до поверхні бічної стінки, а виступ формується крайкою клапана та поверхнею бічної стінки, до якої він прикріплений. 7. Пачка за п. 6, у якій конфігурація клапана така, що згадана крайка не доходить вверх до передньої стінки, та заглиблення формується між крайкою та передньою стінкою. 8. Пачка за одним з пп. 6 або 7, у якій конфігурація клапана така, що згадана крайка проходить паралельно до передньої стінки. 9. Пачка за будь-яким з пп. 6-8, у якій торцева стінка проходить від передньої стінки вздовж другої крайки та по суті перпендикулярна бічній стінці та передній стінці. 10. Пачка за будь-яким з попередніх пунктів, у якій язичок виступає від бічної стінки внутрішньої стулки у напрямку до бічної стінки зовнішньої стулки. 11. Пачка за п. 10, у якій бічна стінка внутрішньої стулки формується з внутрішнього та зовнішнього шарів, що перекриваються, які скріплені один з одним. 12. Пачка за п. 11, у якій язичок складає єдине ціле з внутрішнім шаром та виступає від нього. 13. Пачка за п. 12, у якій в зовнішньому шарі формується виріз, в який входить язичок. 14. Пачка за п. 11, у якій язичок виступає від зовнішнього шару. 15. Пачка за будь-яким з пп. 10-14, у якій язичок розташований так, що він стикається з клапаном та піддається пружній деформації перед тим, як потрапити в заглиблення, коли внутрішня та зовнішня стулки повертаються в закрите положення. 16. Пачка за будь-яким з попередніх пунктів, що формується з двох заготовок, прикріплених одна до одної. 17. Пачка за будь-яким з попередніх пунктів, у якій перша заготовка включає пару розташованих одна напроти одної відрізних крайок, які мозаїчно доповнюють одна одну. 18. Пачка за п. 17, у якій язичок формується на одній відрізній крайці першої заготовки, а відповідний виріз формується в іншій крайці так, що вони мозаїчно доповнюють одна одну. 19. Пачка за будь-яким з пп. 1-5, у якій бічна стінка є торцевою стінкою. 20. Пачка за п. 1, у якій заглиблення сформовано в бічній стінці внутрішньої стулки, а язичок виступає від бічної стінки зовнішньої стулки. 6 UA 100154 C2 5 10 21. Пачка за будь-яким з попередніх пунктів, у якій зовнішня стулка та внутрішня стулка з'єднані шарнірним елементом так, що внутрішня стулка пружно перескакує між відкритим положенням та закритим положенням. 22. Пачка за будь-яким з попередніх пунктів, у якій зовнішня стулка включає пару розташованих одна напроти одної бічних стінок, які перекриваються з відповідними розташованими одна напроти одної бічними стінками внутрішньої стулки, коли внутрішня та зовнішня стулка знаходяться в закритому положенні, та у якій кожна стінка має сформоване в ній заглиблення, та язичок виступає від кожної поверхні так, що коли кришка закрита, язички входять в ці заглиблення. 23. Пачка за будь-яким з попередніх пунктів, яка містить курильні вироби. 7 UA 100154 C2 8 UA 100154 C2 9 UA 100154 C2 10 UA 100154 C2 11 UA 100154 C2 Комп‟ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
