Пристрій для виведення труби з великим перерізом через дах

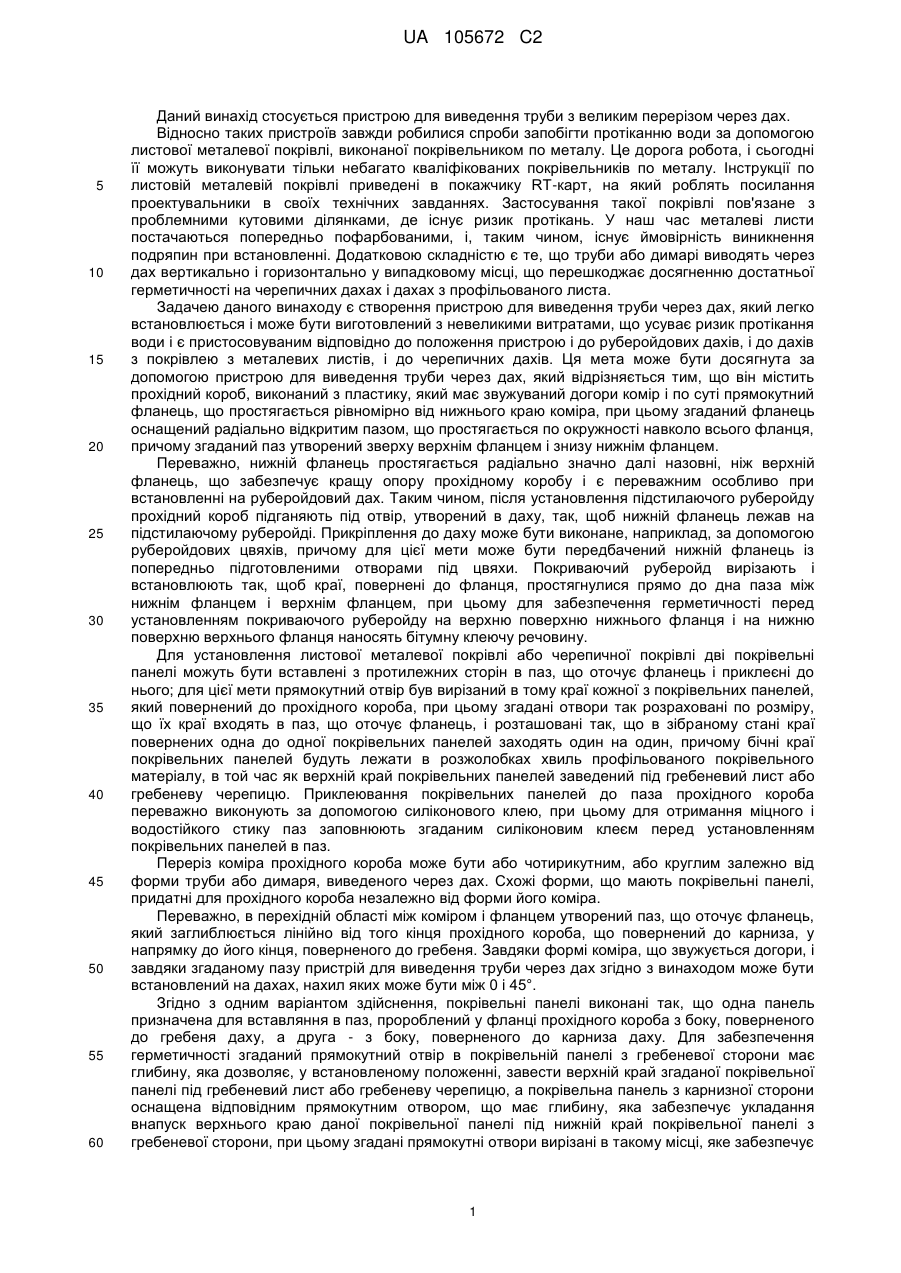

Реферат: Винахід стосується пристрою для виведення труби з великим перерізом через дах. Винахід відрізняється тим, що він містить прохідний короб (1), виконаний з пластику, що має звужуваний догори комір (2) і, по суті, прямокутний фланець (4), що простягається рівномірно від верхнього краю коміра, при цьому зовнішній край фланця (4) оснащений радіально відкритим пазом, що простягається по окружності навколо всього фланця (4), причому згаданий паз утворений зверху верхнім фланцем (4а), а знизу нижнім фланцем (4b). Прохідний короб (1) придатний для установлення на всі види дахів з використанням покрівельних панелей (6а, 6b, 6с) відповідної форми, що вставляються в паз (5), пророблений у фланці (4) прохідного короба (1). UA 105672 C2 (12) UA 105672 C2 UA 105672 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується пристрою для виведення труби з великим перерізом через дах. Відносно таких пристроїв завжди робилися спроби запобігти протіканню води за допомогою листової металевої покрівлі, виконаної покрівельником по металу. Це дорога робота, і сьогодні її можуть виконувати тільки небагато кваліфікованих покрівельників по металу. Інструкції по листовій металевій покрівлі приведені в покажчику RT-карт, на який роблять посилання проектувальники в своїх технічних завданнях. Застосування такої покрівлі пов'язане з проблемними кутовими ділянками, де існує ризик протікань. У наш час металеві листи постачаються попередньо пофарбованими, і, таким чином, існує ймовірність виникнення подряпин при встановленні. Додатковою складністю є те, що труби або димарі виводять через дах вертикально і горизонтально у випадковому місці, що перешкоджає досягненню достатньої герметичності на черепичних дахах і дахах з профільованого листа. Задачею даного винаходу є створення пристрою для виведення труби через дах, який легко встановлюється і може бути виготовлений з невеликими витратами, що усуває ризик протікання води і є пристосовуваним відповідно до положення пристрою і до руберойдових дахів, і до дахів з покрівлею з металевих листів, і до черепичних дахів. Ця мета може бути досягнута за допомогою пристрою для виведення труби через дах, який відрізняється тим, що він містить прохідний короб, виконаний з пластику, який має звужуваний догори комір і по суті прямокутний фланець, що простягається рівномірно від нижнього краю коміра, при цьому згаданий фланець оснащений радіально відкритим пазом, що простягається по окружності навколо всього фланця, причому згаданий паз утворений зверху верхнім фланцем і знизу нижнім фланцем. Переважно, нижній фланець простягається радіально значно далі назовні, ніж верхній фланець, що забезпечує кращу опору прохідному коробу і є переважним особливо при встановленні на руберойдовий дах. Таким чином, після установлення підстилаючого руберойду прохідний короб підганяють під отвір, утворений в даху, так, щоб нижній фланець лежав на підстилаючому руберойді. Прикріплення до даху може бути виконане, наприклад, за допомогою руберойдових цвяхів, причому для цієї мети може бути передбачений нижній фланець із попередньо підготовленими отворами під цвяхи. Покриваючий руберойд вирізають і встановлюють так, щоб краї, повернені до фланця, простягнулися прямо до дна паза між нижнім фланцем і верхнім фланцем, при цьому для забезпечення герметичності перед установленням покриваючого руберойду на верхню поверхню нижнього фланця і на нижню поверхню верхнього фланця наносять бітумну клеючу речовину. Для установлення листової металевої покрівлі або черепичної покрівлі дві покрівельні панелі можуть бути вставлені з протилежних сторін в паз, що оточує фланець і приклеєні до нього; для цієї мети прямокутний отвір був вирізаний в тому краї кожної з покрівельних панелей, який повернений до прохідного короба, при цьому згадані отвори так розраховані по розміру, що їх краї входять в паз, що оточує фланець, і розташовані так, що в зібраному стані краї повернених одна до одної покрівельних панелей заходять один на один, причому бічні краї покрівельних панелей будуть лежати в розжолобках хвиль профільованого покрівельного матеріалу, в той час як верхній край покрівельних панелей заведений під гребеневий лист або гребеневу черепицю. Приклеювання покрівельних панелей до паза прохідного короба переважно виконують за допомогою силіконового клею, при цьому для отримання міцного і водостійкого стику паз заповнюють згаданим силіконовим клеєм перед установленням покрівельних панелей в паз. Переріз коміра прохідного короба може бути або чотирикутним, або круглим залежно від форми труби або димаря, виведеного через дах. Схожі форми, що мають покрівельні панелі, придатні для прохідного короба незалежно від форми його коміра. Переважно, в перехідній області між коміром і фланцем утворений паз, що оточує фланець, який заглиблюється лінійно від того кінця прохідного короба, що повернений до карниза, у напрямку до його кінця, поверненого до гребеня. Завдяки формі коміра, що звужується догори, і завдяки згаданому пазу пристрій для виведення труби через дах згідно з винаходом може бути встановлений на дахах, нахил яких може бути між 0 і 45°. Згідно з одним варіантом здійснення, покрівельні панелі виконані так, що одна панель призначена для вставляння в паз, пророблений у фланці прохідного короба з боку, поверненого до гребеня даху, а друга - з боку, поверненого до карниза даху. Для забезпечення герметичності згаданий прямокутний отвір в покрівельній панелі з гребеневої сторони має глибину, яка дозволяє, у встановленому положенні, завести верхній край згаданої покрівельної панелі під гребеневий лист або гребеневу черепицю, а покрівельна панель з карнизної сторони оснащена відповідним прямокутним отвором, що має глибину, яка забезпечує укладання внапуск верхнього краю даної покрівельної панелі під нижній край покрівельної панелі з гребеневої сторони, при цьому згадані прямокутні отвори вирізані в такому місці, яке забезпечує 1 UA 105672 C2 5 10 15 20 25 30 35 40 45 50 55 60 розміщення бічних країв покрівельних панелей в розжолобках хвиль профільованого покрівельного матеріалу. Згідно з іншим варіантом здійснення винаходу, покрівельні панелі призначені для вставляння в паз, пророблений у фланці з протилежних бічних сторін прохідного короба. У цьому випадку кожна з покрівельних панелей оснащена прямокутним отвором, що має глибину, яка дозволяє протилежним крайовим областям частин з гребеневої сторони і частинам покрівельних панелей з карнизної сторони заходити одна на одну, а бічним краям покрівельних панелей розташовуватися в розжолобках хвиль профільованого покрівельного матеріалу, при цьому згадані отвори розташовані так, що в зібраному стані той кінець кожної з покрівельних панелей, який повернений до гребеня, заведений під гребеневий лист або гребеневу черепицю. Замість того компонування, коли покрівельні панелі, вставлені з протилежних сторін в паз, що оточує фланець прохідного короба, завжди повинні бути заведені під гребеневий лист або гребеневу черепицю, згідно з переважним варіантом здійснення третя покрівельна панель вставлена з боку прохідного короба, поверненого до гребеня, при цьому той край покрівельної панелі, який повернений до прохідного короба, оснащений нижнім фланцем, який може бути вставлений в паз, пророблений у фланці прохідного короба, і довшим верхнім фланцем, що простягається поверх верхнього фланця, проробленого на краю фланця прохідного короба, при цьому довжина третьої покрівельної панелі може бути розрахована по розміру, що забезпечує заведення верхнього краю під гребеневий лист або гребеневу черепицю, бічні краї якої оснащені поверненими вниз складками, що виступають з крайової області, оснащеної фланцями. Всі стики між покрівельними панелями і прохідним коробом, а також між різними покрівельними панелями проклеєні силіконовою пастою. Ширина третьої покрівельної панелі є такою, що пристосовується до загальної ширини двох інших покрівельних панелей, які були вставлені з протилежних сторін прохідного короба в паз, пророблений у фланці прохідного короба, шляхом обрізання згаданої третьої покрівельної панелі на потрібну ширину і шляхом заведення крайової частини, який була обрізана і від якої була відділена крайова область, оснащена фланцями, під вирізаний край згаданої покрівельної панелі, при цьому стики проклеюють силіконовою пастою. Це рішення забезпечує підгонку всіх покрівельних панелей таким чином, що їх бічні краї завжди розташовані в потрібному положенні в розжолобках хвиль покрівельного матеріалу, в той час як фланці в нижньому краї третьої покрівельної панелі забезпечують надійно герметизовану конструкцію, при цьому силіконову пасту наносять також на зворотну сторону верхнього фланця третьої покрівельної панелі перед установленням згаданої покрівельної панелі, притому зазор між бічними покрівельними панелями і верхнім фланцем верхньої третьої покрівельної панелі, а також зазор між фланцями верхньої покрівельної панелі заповнений силіконовою пастою. Коли пристрій для виведення труби через дах згідно з винаходом призначений для установлення на дах, що складається з викладених рядами плоских металевих листів, для прикріплення прохідного короба і покрівельних панелей до даху встановлюють дві кріпильні балки, що мають висоту, яка відповідає висоті кожного зі з'єднувальних країв згаданої покрівлі, що простягаються вгору, при цьому згадані кріпильні балки простягаються з обох сторін прохідного короба (1), від низу його фланця і вгору до гребеня даху. Прохідний короб згідно з винаходом придатний для установлення на покрівельні матеріали всіх видів. Тільки зовнішні краї покрівельних панелей мають форму, дещо різну для різних покрівельних матеріалів з метою пристосування до контуру конкретного покрівельного матеріалу. Переважно, що зовнішні краї бічних панелей і покрівельних панелей з карнизної сторони оснащені ущільненнями з пінопласту, притиснутими до покрівельного матеріалу, які ефективно запобігають проникненню води під покрівельні панелі. Додатковою перевагою даного винаходу є те, що він не залежить від положення прохідного короба на даху, оскільки покрівельні панелі призначені для постачання без отворів разом з прохідним коробом, і внаслідок цього не треба виконувати попередніх вимірювань. Положення прямокутних отворів, що вирізаються в покрівельних панелях, вимірюють на даху, і вирізання переважно виконують по шаблону для пристосування ширини згаданого отвору до паза, проробленого у фланці прохідного короба, при цьому при визначенні глибини отворів враховують розташування покрівельних панелей внапуск. Надалі винахід описаний більш детально з посиланням на прикладені креслення, де: на фіг. 1 показаний вигляд збоку в розрізі пристрою для виведення труби через дах, встановленого на профільовану листову металеву покрівлю. На фіг. 2 показаний розібраний вигляд пристрою згідно з винаходом для виведення труби, що має великий прямокутний переріз. 2 UA 105672 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 3 показаний пристрій, поданий на фіг. 2, для виведення труби через дах, в зібраному стані. На фіг. 4 показаний вигляд спереду в розрізі пристрою, поданого на фіг. 3, для виведення труби через дах. На фіг. 4a показана деталь А, подана на фіг. 4, в більшому масштабі. На фіг. 5 показаний вигляд збоку в розрізі пристрою, поданого на фіг. 3, для виведення труби через дах. На фіг. 5a показана деталь В, подана на фіг. 5, в більшому масштабі. На фіг. 6 показаний перспективний вигляд іншого прикладу пристрою для виведення труби через дах. На фіг. 7 показаний розібраний вигляд прикладу пристрою для виведення круглої труби через дах, а також на фіг. 8 показаний перспективний вигляд іншого прикладу пристрою для виведення труби через дах в зібраному стані. На фіг. 9 показаний перспективний вигляд прикладу пристрою для виведення труби через дах, встановленого на руберойдовий дах, і На фіг. 10 показана збільшена деталь кріплення прохідного короба, поданого на фіг. 9, до даху. На фіг. 11 показаний перспективний вигляд четвертого прикладу пристрою згідно з винаходом для виведення труби через дах, встановленого на дах, виконаний з плоских металевих листів, розташованих ряди. На фіг. 12 показаний перспективний вигляд третьої покрівельної панелі, використаної в четвертому прикладі, в перевернутому положенні. На фіг. 13 показано, як повинні бути встановлені кріпильні балки на покрівлю, виконану з плоских металевих листів, що розташовані рядами, з метою прикріплення пристрою для виведення труби через дах. Пристрій для виведення труби з великим перерізом через дах, показаний на фіг. 1, містить прохідний короб 1, що має звужуваний догори комір 2, що рухомо насаджений на трубу 3, виведену через дах. Переріз коміра 2 може бути прямокутним, як показано на фіг. 2-6, або круглим, як показано на фіг. 7-9. Нижній край коміра 2 містить фланець 4, що рівномірно простягається, зовнішній кінець якого оснащений радіально відкритим пазом 5, що простягається по окружності навколо всього фланця, більш чітко видним на фіг. 4-5a. Зверху паз 5 утворений верхнім фланцем 4a, а знизу - нижнім фланцем 4b. Дві покрівельні панелі 6a і 6b вставлені в цей паз 5 з протилежних сторін і приклеєні до нього силіконовим клеєм або відповідною з'єднувальною пастою 7. На краях обох покрівельних панелей 6a, 6b, повернених одна до одної і до прохідного короба 1, вирізаний прямокутний отвір 8a і 8b, при цьому згадані отвори так розраховані по розміру, що їх краї входять в паз 5, що оточує фланець 4, і в зібраному стані краї покрівельних панелей 6a і 6b, повернені один до одного, заходять один на один. Переважно, що в перехідній області між коміром 2 і фланцем 4 прохідного короба 1 пророблений паз 9, що оточує комір 2, який лінійно заглиблюється від кінця прохідного короба, поверненого до карниза, до його кінця, поверненого до гребеня даху. На фіг. 2 і 3 покрівельна панель 6a призначена для установлення в прохідний короб 1 з боку, поверненого до гребеня даху, а покрівельна панель 6b - з боку, поверненого до карниза, при цьому у виконаній внапуск крайовій області панелей покрівельна панель 6a лежить на покрівельній панелі 6b, як чітко видно на фіг. 3. Прямокутний отвір 8a, вирізаний в покрівельній панелі з гребеневої сторони 6a, розташований в такому положенні, що в зібраному стані верхній край покрівельної панелі 6a заведений під гребеневий лист 10, запобігаючи, таким чином, будьякому протіканню води з боку гребеня 10. Прямокутний отвір 8b, вирізаний в покрівельній панелі з карнизної сторони 6b, має глибину, яка в зібраному стані дозволяє верхньому краю даної покрівельної панелі 6b розташовуватися внапуск під нижнім краєм покрівельної панелі 6a. У варіанті здійснення, показаному на фіг. 6, використані покрівельні панелі 6a і 6b, які вставлені в паз 5 у фланці 4 прохідного короба 1 з двох бічних напрямків. Таким чином, покрівельні панелі 6a і 6b є дзеркальним відображенням одна одної. Кожна з покрівельних панелей 6a і 6b має такий прямокутний отвір 8a і 8b, що має глибину, завдяки якій протилежні крайові області з гребеневої сторони і з карнизної сторони заходять одна на одну, при цьому отвори 8a, 8b виконані в такому положенні, що в зібраному стані той кінець кожної з покрівельних панелей 6a і 6b, який повернений до гребеня даху, заведений під гребеневий лист 10 або гребеневу черепицю. На кінці кожної з покрівельних панелей 6a і 6b, повернених до карниза, є кінцева деталь 11, опційно з пінопласту, форма якої відповідає профілю 3 UA 105672 C2 5 10 15 20 25 30 35 40 45 50 55 покрівельного матеріалу. Може також бути передбачена ущільнювальна стрічка, яка відповідає профілю покрівельного матеріалу і простягається по бічних краях покрівельних панелей 6a і 6b. На фіг. 7 показаний пристрій для виведення круглої труби з великим перерізом через дах. Прохідний короб 1 схожий з тим, що показаний на попередніх фігурах, за винятком того, що його комір 2 має круглий переріз. Конструкція покрівельних панелей 6a і 6b пристрою для виведення труби через дах схожа з тією, що показана на фіг. 3. У варіанті здійснення, показаному на фіг. 8, покрівельні панелі 6a і 6b того типу, що поданий на фіг. 6, вставлені в паз 5 у фланці прохідного короба 1. Бічні краї покрівельних панелей 6a і 6b мають складку, що простягається вниз, внутрішня частина якої опційно оснащена ущільненням з пінопласту. Частина покрівельної панелі 6a (на фіг. 2, 3 і 7) або покрівельні панелі 6a, 6b (на фіг. 6 і 8) з гребеневої сторони прохідного короба можуть бути злегка зігнуті вниз так, щоб верхній край, заведений під гребеневий лист 10, по всій своїй ширині стикався з покрівельним матеріалом або рифленими ребрами покрівельного матеріалу. Передбачено, що прохідний короб 1, виконаний з пластику, і роздільні покрівельні панелі 6a і 6b, які ще не оснащені отворами 8a і 8b, а також силіконовий клей постачаються будівельнику, який вирізає прямокутний отвір 8a і 8b в належному місці покрівельних панелей 6a і 6b за допомогою шаблона, після попереднього вимірювання відстані прохідного короба 1 від гребеня даху. У варіанті здійснення, показаному на фіг. 9 і 10, в якому прохідний короб 1 встановлений на руберойдовий дах, нижній фланець 4b прохідного короба простягається радіально значно далі, ніж верхній фланець 4a, що забезпечує щільне прилягання прохідного короба 1 до даху. Після встановлення підстилаючого руберойду 11a прохідний короб 1 підганяють під отвір, утворений в даху, таким чином, що нижній фланець 4b лежить на підстилаючому руберойді 11a, при цьому прикріплення до даху переважно виконують за допомогою руберойдових цвяхів 12; з цією метою по краю нижнього фланця 4b попередньо пророблені отвори 4c під цвяхи. Покриваючий руберойд 11b вирізають і встановлюють так, щоб його краї, повернені до фланця 4, простягалися точно до дна паза 5 між нижнім фланцем 4b і верхнім фланцем 4a, при цьому перед установленням покриваючого руберойду 11b, з метою забезпечення герметизації, на верхню поверхню нижнього фланця 4b і на нижню поверхню верхнього фланця 4a наносять бітумну клеючу речовину. На фіг. 11 показаний приклад четвертого варіанту здійснення пристрою згідно з винаходом для виведення труби через дах. Згідно з даним варіантом здійснення, третя покрівельна панель 6c встановлена на тій стороні прохідного короба 1, яка повернена до гребеня даху, при цьому край згаданої третьої покрівельної панелі 6c, повернений до прохідного короба 1, оснащений нижнім фланцем 12a, що вставляється в паз 5, виконаний у фланці 4 прохідного короба, а також довшим верхнім фланцем 12b (на фіг. 12), що простягається зверху верхнього фланця 4a, розташованого на краю фланця 4 прохідного короба 1 (на фіг. 12). Довжина покрівельної панелі 6a є пристосовуваною таким чином, що її верхній край заводять під гребеневий лист 10 або гребеневу черепицю, а її бічні краї мають складки 14, що простягаються вниз, які виступають за крайову область, оснащену фланцями 12a і 12b. Коли пристрій згідно з винаходом для виведення труби через дах призначений для встановлення на дах, виконаний з викладених рядами плоских металевих листів, для прикріплення прохідного короба 1 і покрівельних панелей 6a і 6b до даху встановлюють дві кріпильні балки 14, що мають висоту, яка відповідає висоті кожного зі з'єднувальних країв даху, що простягаються вгору, при цьому згадані кріпильні балки простягаються з обох сторін прохідного короба, від низу його фланця 4 вгору до гребеня 10 даху, як можна бачити на фіг. 13. Ширина покрівельної панелі 6c є пристосовуваною до загальної ширини двох інших покрівельних панелей 6a і 6b, вставлених з протилежних сторін прохідного короба 1 в паз 5, пророблений в його фланці 4, шляхом обрізання згаданої покрівельної панелі 6c на належну ширину і шляхом заведення обрізаної крайової частини, після відділення крайової області, оснащеної фланцями 12a і 12b, під вирізаний край вирізаної покрівельної панелі, при цьому стики проклеюють силіконовою пастою. Таким чином, при встановленні пристрою для виведення труби через дах на рифлений покрівельний матеріал ширина третьої покрівельної панелі 6c також може бути адаптована до розжолобків хвиль. ФОРМУЛА ВИНАХОДУ 60 1. Пристрій для виведення труби з великим перерізом через дах, що містить прохідний короб (1), виконаний з пластику, що має звужуваний догори комір (2), і фланець (4), що простягається 4 UA 105672 C2 5 10 15 20 25 30 35 40 45 50 55 рівномірно від нижнього краю коміра (2), який відрізняється тим, що фланець (4) виконаний, по суті, прямокутним і оснащений радіально відкритим пазом (5), що простягається по окружності навколо всього фланця (4), причому паз (5) утворений зверху верхнім фланцем (4а) і знизу нижнім фланцем (4b), що простягається радіально значно далі назовні, ніж верхній фланець (4а). 2. Пристрій для виведення труби через дах за п. 1, який відрізняється тим, що на руберойдовому даху, після установлення підстилаючого руберойду (11а), прохідний короб (1) підігнаний під отвір, утворений в даху, таким чином, що нижній фланець (4b) розташований на підстилаючому руберойді (11а) і прикріплений до даху за допомогою руберойдових цвяхів (12). 3. Пристрій для виведення труби через дах за п. 2, який відрізняється тим, що для прикріплення нижній фланець (4b) попередньо виконаний з отворами під цвяхи (4с). 4. Пристрій для виведення труби через дах за п. 2 або 3, який відрізняється тим, що покриваючий руберойд (11b) вирізаний і встановлений таким чином, що його краї, повернені до фланця (4), простягаються точно до дна паза (5) між нижнім фланцем (4b) і верхнім фланцем (4а), при цьому для забезпечення герметичності, перед установленням покриваючого руберойду (11b), на верхню поверхню нижнього фланця (4b) і на нижню поверхню верхнього фланця (4b) нанесена бітумна клеюча речовина. 5. Пристрій для виведення труби через дах за п. 1, який відрізняється тим, що дві покрівельні панелі (6а, 6b) вставлені в радіально відкритий паз (5) з протилежних сторін і приклеєні до нього, для чого вирізаний прямокутний отвір (8а, 8b) в тому краї кожної з покрівельних панелей (6а, 6b), який повернений до прохідного короба (1), при цьому отвори так розраховані по розміру, що їх краї входять в паз (5), оточуючий фланець (4) і в зібраному стані краї покрівельних панелей (6а, 6b), повернені один до одного, заходять один на один. 6. Пристрій для виведення труби через дах за будь-яким з попередніх пунктів, який відрізняється тим, що комір (2) прохідного короба (1) має прямокутний переріз. 7. Пристрій для виведення труби через дах за будь-яким з попередніх пп. 1-5, який відрізняється тим, що комір (2) прохідного короба (1) має круглий переріз. 8. Пристрій для виведення труби через дах за будь-яким з попередніх пунктів, який відрізняється тим, що в перехідній області між коміром (2) і фланцем (4) прохідного короба (1) пророблений паз (9), який заглиблюється лінійно від кінця прохідного короба (1), поверненого до карниза, у напрямку до того його кінця, який повернений до гребеня даху. 9. Пристрій для виведення труби через дах за будь-яким з пп. 5-8, який відрізняється тим, що покрівельні панелі (6а, 6b) виконані так, що одна покрівельна панель (6а) призначена для розміщення в пазу (5), виконаному у фланці (4) прохідного короба (1) з боку, поверненого до гребеня даху, при цьому інша покрівельна панель (6b) вставлена з боку, поверненого до карниза даху, причому прямокутний отвір (8а) в покрівельній панелі з гребеневої сторони (6а) має таку глибину, що в зібраному стані верхній край покрівельної панелі (6а) заведений під гребеневий лист (10) або гребеневу черепицю, притому покрівельна панель з карнизної сторони (6b) має відповідний прямокутний отвір (8b), глибина якого дозволяє верхньому краю даної покрівельної панелі (6b) лежати внапуск під нижнім краєм покрівельної панелі з гребеневої сторони (6а), при цьому згадані прямокутні отвори (8а, 8b) вирізані в такому положенні, що в зібраному стані бічні краї покрівельних панелей (6а, 6b) розташовані в розжолобках хвиль профільованого покрівельного матеріалу. 10. Пристрій для виведення труби через дах за будь-яким з пп. 5-8, який відрізняється тим, що покрівельні панелі (6а, 6b) виконані з можливістю розміщення в пазу (5), виконаному у фланці (4) прохідного короба (1), з протилежних сторін, при цьому кожна з покрівельних панелей (6а, 6b) оснащена прямокутним отвором (8а, 8b), що має таку глибину, яка дозволяє протилежним крайовим областям покрівельних панелей (6а, 6b) з гребеневої сторони і з карнизної сторони заходити одна на одну, а бічним краям покрівельних панелей (6а, 6b) розташовуватися в розжолобках хвиль профільованого покрівельного матеріалу, причому отвори (8а, 8b) розташовані в такому місці, що в зібраному стані кінець кожної з покрівельних панелей (6а, 6b), повернений до гребеня, заведений під гребеневий лист (10) або гребеневу черепицю. 11. Пристрій для виведення труби через дах за будь-яким з пп. 5-8, який відрізняється тим, що з боку прохідного короба (1), поверненого до гребеня, була встановлена третя покрівельна панель (6с), при цьому край згаданої покрівельної панелі (6с), повернений до прохідного короба (1), має нижній фланець (12а), що вставляється в паз (5), виконаний у фланці (4) прохідного короба (1), а також довший верхній фланець (12b), що простягається зверху верхнього фланця (4а), виконаного на краю фланця (4) прохідного короба (1), причому довжина покрівельної панелі (6с) є пристосованою для забезпечення заведення її верхнього краю під гребеневий лист 5 UA 105672 C2 5 10 15 20 (10) або гребеневу черепицю, притому її бічні краї мають складки (13), що простягаються вниз, які виступають з крайової області, оснащеної фланцями (12а, 12b). 12. Пристрій для виведення труби через дах за п. 11, який відрізняється тим, що ширина третьої покрівельної панелі (6с) є пристосовуваною до загальної ширини двох інших покрівельних панелей (6а, 6b), вставлених з протилежних сторін прохідного короба (1) в паз (5), виконаний в його фланці (4), шляхом обрізання покрівельної панелі (6с) на потрібну ширину і шляхом заведення обрізаної крайової області, від якої була відділена крайова область, оснащена фланцями (12а, 12b), під вирізаний край, при цьому стики проклеєні силіконовою пастою. 13. Пристрій для виведення труби через дах за будь-яким з пп. 5-12, який відрізняється тим, що для установлення на дах, який складається з викладених рядами плоских металевих листів, для прикріплення прохідного короба (1) і покрівельних панелей (6а, 6b) до даху, встановлюють дві кріпильні балки (14), що мають висоту, яка відповідає висоті кожного із з'єднувальних країв згаданої покрівлі, що простягаються вгору, при цьому кріпильні балки простягаються з обох сторін, від низу фланця (4) прохідного короба (1) і вгору до гребеня (10) даху. 14. Пристрій для виведення труби через дах за будь-яким з пп. 5-13, який відрізняється тим, що зовнішні краї покрівельних панелей (6а, 6b) мають форму, яка відповідає контуру покрівельного матеріалу. 15. Пристрій для виведення труби через дах за пп. 5-14, який відрізняється тим, що зовнішні краї покрівельних панелей (6а, 6b) з бічних сторін і з карнизної сторони виконані з ущільненнями (15) з пінопласту, притиснутими до покрівельного матеріалу. 6 UA 105672 C2 7 UA 105672 C2 8 UA 105672 C2 9 UA 105672 C2 10 UA 105672 C2 11 UA 105672 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
