Спосіб виготовлення гнучкого вала

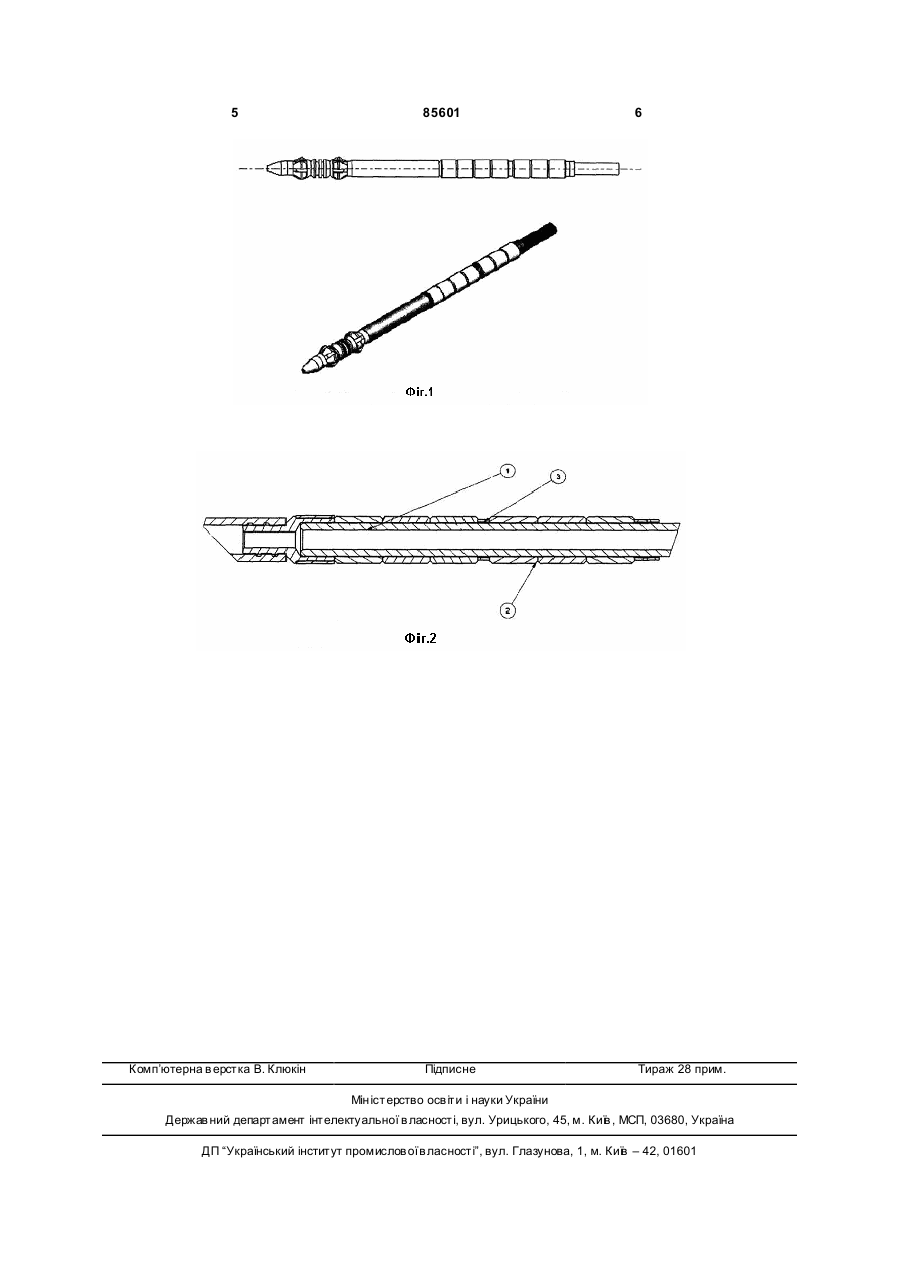

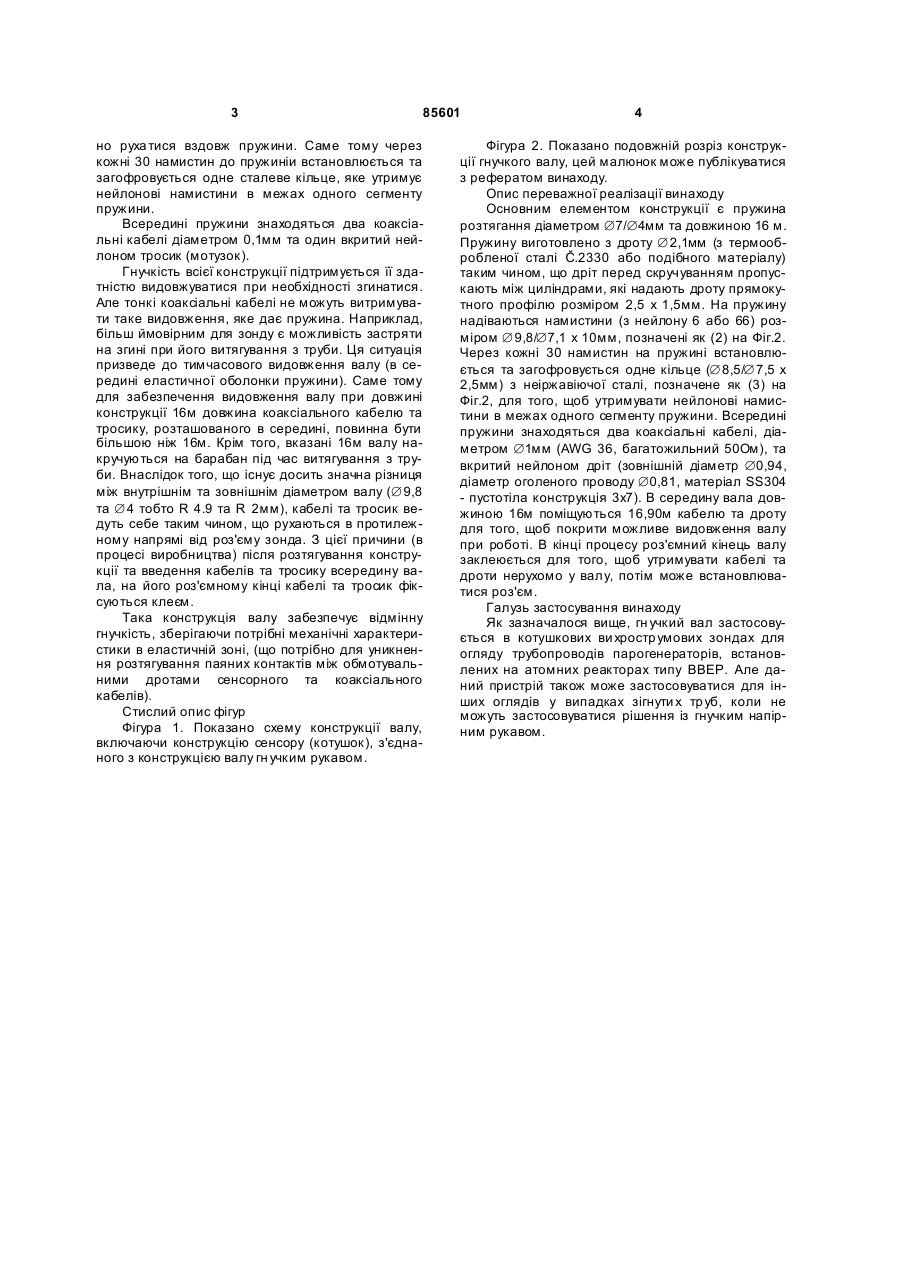

1. Спосіб виготовлення гнучкого вала, який відрізняє ться тим, що із сталевого дроту виготовляють пружину розтягування (1) вала шляхом C2 1 3 85601 но руха тися вздовж пружини. Саме тому через кожні 30 намистин до пружиніи встановлюється та загофровується одне сталеве кільце, яке утримує нейлонові намистини в межах одного сегменту пружини. Всередині пружини знаходяться два коаксіальні кабелі діаметром 0,1мм та один вкритий нейлоном тросик (мотузок). Гнучкість всієї конструкції підтримується її здатністю видовжуватися при необхідності згинатися. Але тонкі коаксіальні кабелі не можуть витримувати таке видовження, яке дає пружина. Наприклад, більш ймовірним для зонду є можливість застряти на згині при його витягування з труби. Ця ситуація призведе до тимчасового видовження валу (в середині еластичної оболонки пружини). Саме тому для забезпечення видовження валу при довжині конструкції 16м довжина коаксіального кабелю та тросику, розташованого в середині, повинна бути більшою ніж 16м. Крім того, вказані 16м валу накручуються на барабан під час витягування з труби. Внаслідок того, що існує досить значна різниця між внутрішнім та зовнішнім діаметром валу (Æ9,8 та Æ4 тобто R 4.9 та R 2мм), кабелі та тросик ведуть себе таким чином, що рухаються в протилежному напрямі від роз'єму зонда. З цієї причини (в процесі виробництва) після розтягування конструкції та введення кабелів та тросику всередину вала, на його роз'ємному кінці кабелі та тросик фіксуються клеєм. Така конструкція валу забезпечує відмінну гнучкість, зберігаючи потрібні механічні характеристики в еластичній зоні, (що потрібно для уникнення розтягування паяних контактів між обмотувальними дротами сенсорного та коаксіального кабелів). Стислий опис фігур Фігура 1. Показано схему конструкції валу, включаючи конструкцію сенсору (котушок), з'єднаного з конструкцією валу гн учким рукавом. 4 Фігура 2. Показано подовжній розріз конструкції гнучкого валу, цей малюнок може публікуватися з рефератом винаходу. Опис переважної реалізації винаходу Основним елементом конструкції є пружина розтягання діаметром Æ7/Æ4мм та довжиною 16 м. Пружину виготовлено з дроту Æ2,1мм (з термообробленої сталі Č.2330 або подібного матеріалу) таким чином, що дріт перед скручуванням пропускають між циліндрами, які надають дроту прямокутного профілю розміром 2,5 х 1,5мм. На пружину надіваються намистини (з нейлону 6 або 66) розміром Æ9,8/Æ7,1 х 10мм, позначені як (2) на Фіг.2. Через кожні 30 намистин на пружині встановлюється та загофровується одне кільце (Æ8,5/Æ7,5 х 2,5мм) з неіржавіючої сталі, позначене як (3) на Фіг.2, для того, щоб утримувати нейлонові намистини в межах одного сегменту пружини. Всередині пружини знаходяться два коаксіальні кабелі, діаметром Æ1мм (AWG 36, багатожильний 50Ом), та вкритий нейлоном дріт (зовнішній діаметр Æ0,94, діаметр оголеного проводу Æ0,81, матеріал SS304 - пустотіла конструкція 3x7). В середину вала довжиною 16м поміщуються 16,90м кабелю та дроту для того, щоб покрити можливе видовження валу при роботі. В кінці процесу роз'ємний кінець валу заклеюється для того, щоб утримувати кабелі та дроти нерухомо у валу, потім може встановлюватися роз'єм. Галузь застосування винаходу Як зазначалося вище, гн учкий вал застосовується в котушкових ви хростр умових зондах для огляду трубопроводів парогенераторів, встановлених на атомних реакторах типу ВВЕР. Але даний пристрій також може застосовуватися для інших оглядів у випадках зігнути х тр уб, коли не можуть застосовуватися рішення із гнучким напірним рукавом. 5 Комп’ютерна в ерстка В. Клюкін 85601 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
