Дозуючий пристрій із шарнірно з’єднаною дозуючою частиною

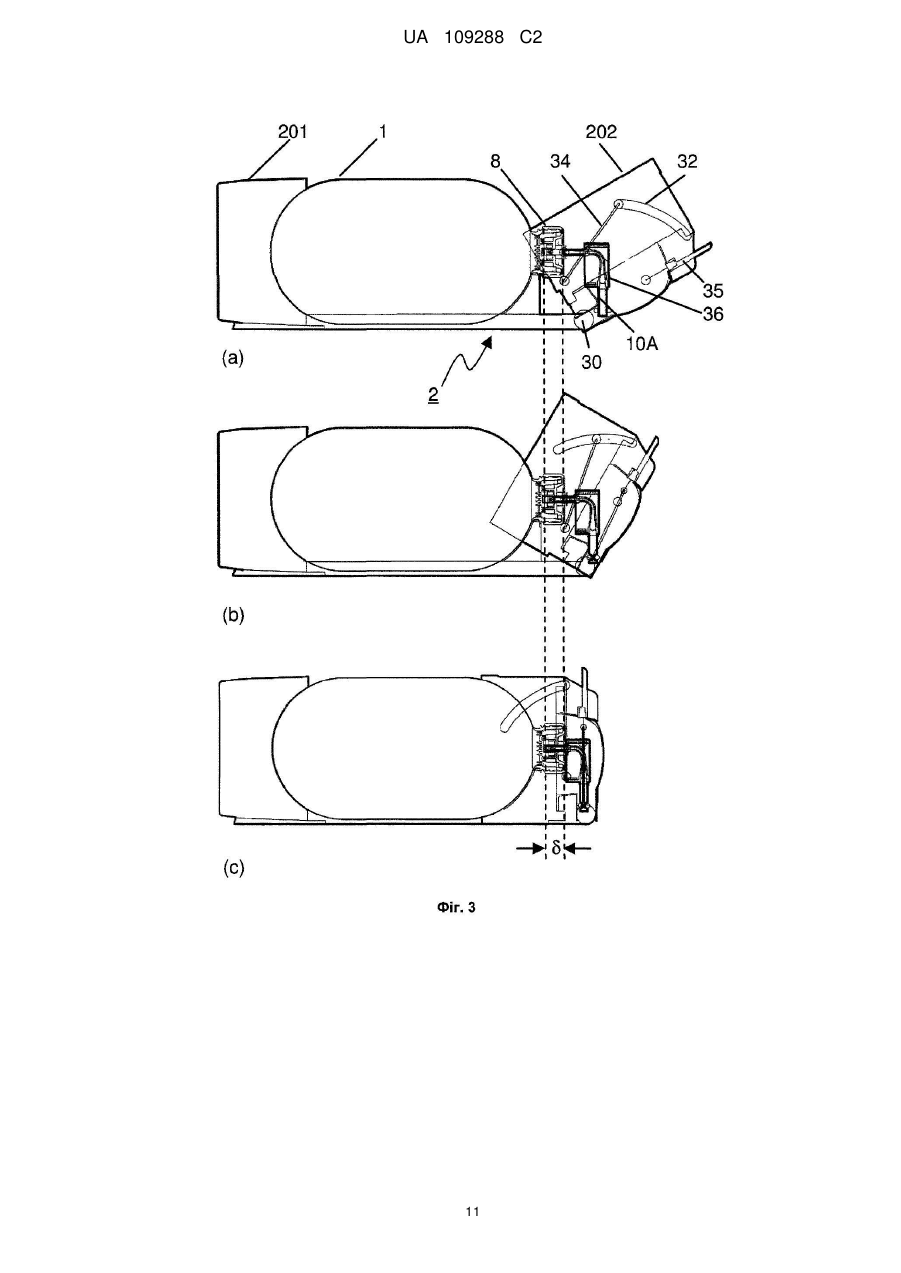

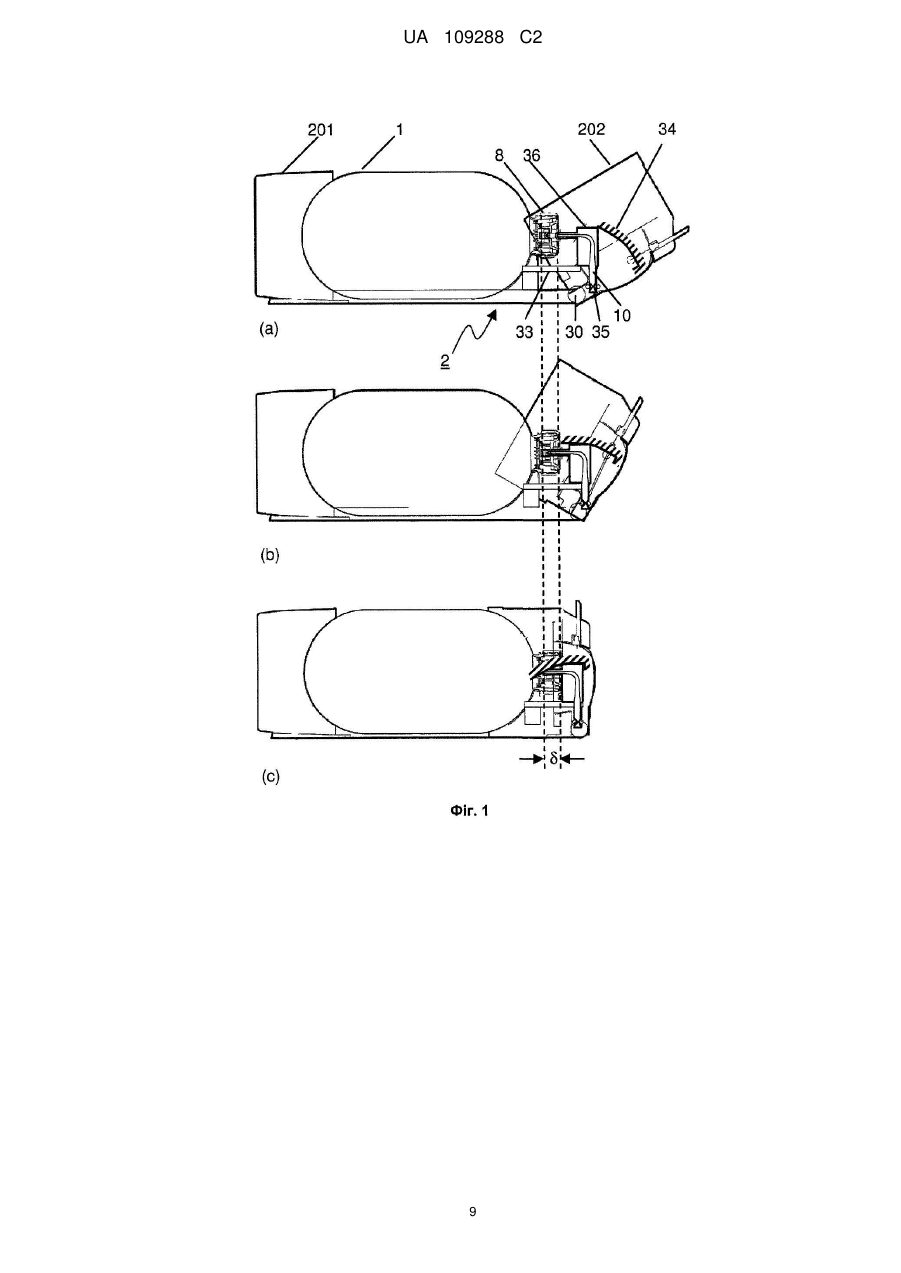

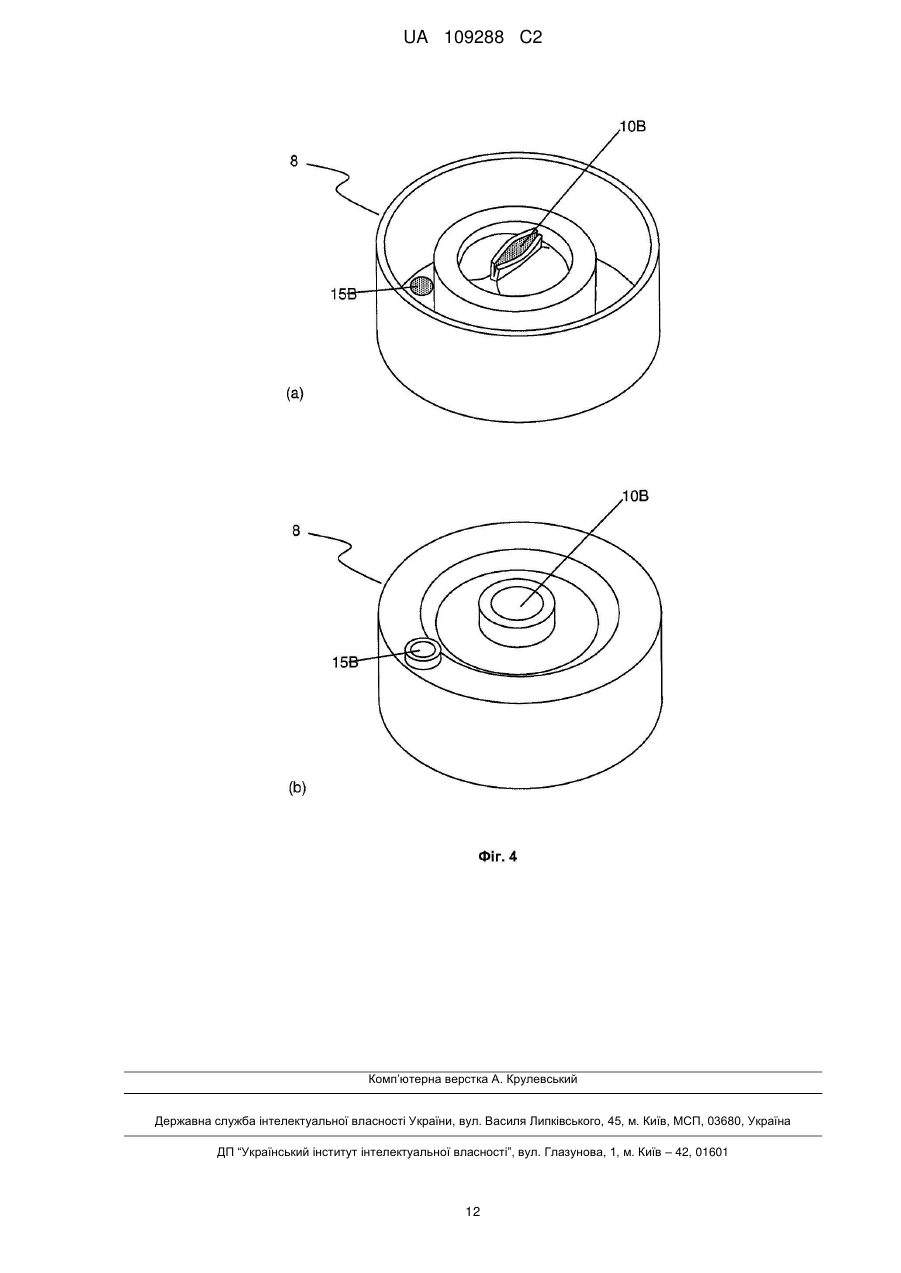

Реферат: Винахід належить до дозуючого пристрою (2), прийнятного для встановлення контейнера (1) і для дозування рідини, вміщеної в контейнер, причому контейнер має корпус, шийку і кришку (8), яка має щонайменше початково герметизований перший виливний отвір (10В), дозуючий пристрій (2) має: (а) утримуючу частину (201), яка має засіб (21) для утримування контейнера, і (б) дозуючу частину (202), яка має першу дозуючу трубку (10А) із з'єднуючим кінцем, прийнятним для введення в зазначений початково герметизований перший виливний отвір (10В) в кришці (8), щоб забезпечити сполучення з внутрішнім простором контейнера; зазначена дозуюча частина (202) є поворотно з'єднана з утримуючою частиною (201) щонайменше одним шарніром (30) для поворотного переміщення від першого положення завантаження, в якому дозволено встановлення контейнера (1) на пристрій (2), до другого дозуючого положення, в якому дозволено дозування рідини, вміщеної в контейнер, причому переміщення дозуючої частини (202) від першого положення завантаження до другого дозуючого положення забезпечує прохід з'єднуючого кінця першої дозуючої трубки (10А) крізь початково герметизований перший виливний отвір (10В) кришки (8). При цьому, з'єднуючий кінець першої дозуючої трубки (10А) переміщується по прямолінійному шляху за допомогою повороту дозуючої частини (202) навколо шарніра (30) для введення в перший виливний отвір (10В). UA 109288 C2 (12) UA 109288 C2 UA 109288 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід відноситься до дозуючого пристрою, а також до збірного виробу з контейнера, що містить рідину, і дозуючого пристрою, де приєднання труб пристрою до контейнера виконується легко і надійно. Збірний виріб за винаходом є особливо прийнятним для дозування напоїв, таких як вино, і особливо газованих напоїв, таких як пиво і содові напої. Рівень техніки Дозуючі контейнери, що містять рідину, таку як напій, потребують монтування в дозуючому пристрої для дозування рідини, що міститься в них. Дозуючий пристрій має, щонайменше, одну дозуючу трубку, яка забезпечує сполучення об'єму контейнера, який має рідину, з навколишнім середовищем. Цей дозуючий канал, як правило, забезпечений клапаном для регулювання потоку рідини з контейнера. Для того, щоб приводити в дію потік рідини з контейнера, дозуючий пристрій зазвичай також містить засіб для створення перепаду тиску між внутрішнім простором контейнера і зовнішнім середовищем, щоб видавати рідину з контейнера. Зазначений засіб може приводитися просто силою тяжіння, шляхом розташування впускного отвору дозуючого каналу нижче рівня рідини, як в старих бочках для вина або мильних дозаторах в громадських туалетах, але більш переважно, вони містять або засоби для підвищення тиску всередині контейнера, або, альтернативно, засоби для зменшення тиску зовні контейнера, наприклад, за допомогою помпи. Якщо тиск збільшується поза контейнера, то така дозуюча система згадується в даному описі як система з "дозування під тиском", в той час як система з "вакуумним дозуванням" відноситься до систем, де тиск всередині контейнера зменшується. Помпа може бути використана як у системах дозування під тиском, так і у вакуумних системах дозування. Однак для систем дозування під тиском можуть бути використані інші засоби, наприклад, стиснений газ, що зберігається в картриджі під тиском та/або адсорбований на носії. Згадані засоби для зберігання стисненого газу можуть бути забезпечені або в контейнері або в пристрої. Якщо використовують джерело стисненого газу, яке є зовнішнім стосовно контейнера, то дозуючий пристрій повинен мати, щонайменше, другу газову трубку для з'єднання з відповідним отвором в кришці або корпусі контейнера, щоб забезпечити сполучення зазначеного джерела з внутрішнім простором контейнера. Газове з'єднання може слугувати або для введення стисненого газу у контейнер для приведення в дію дозування рідини (системи "з дозуванням під тиском"), або для входження повітря в контейнер для заповнення об'єму дозуючої рідини, наприклад, щоб підтримувати тиск відносно постійним в контейнері (система "з вакуумним дозування"). Контейнер може мати одну стінку (хоча стінка може бути з декількох шарів), або може містити кілька знімних шарів, наприклад, контейнери з вкладишем у вигляді мішка і контейнери з вкладишем у вигляді пузиря. Контейнери з вкладишем у вигляді мішка, також звані контейнери-бутилі або контейнерикоробки, залежно від геометрії зовнішньої судини, які за змістом є контейнером з вкладишем у вигляді мішка, відносяться до сімейства фасувань з рідиною для дозування, що мають зовнішній контейнер, який має отвір в атмосферу (шийка) і який вміщує розкладний внутрішній мішок, з'єднаний з контейнером, і має отвір в атмосферу в районі зазначеної шийки. Рідина міститься у внутрішньому мішку. Система повинна мати щонайменше один вихідний отвір, який сполучає атмосферу з областю між внутрішнім мішком і зовнішнім контейнером для того, щоб регулювати тиск у згаданій області для стиснення внутрішнього мішка і, таким чином дозувати рідину, яка вміщена там (див., наприклад, WO2008 / 129018 і GB8925324). Альтернативно, в контейнерах з вкладишем у вигляді пузиря, рідина, міститься в зовнішньому контейнері, а внутрішній мішок, зазвичай званий пузир, або є надутим для приведення в дію потоку рідини з контейнера, або просто з'єднаний з атмосферою для того, щоб врівноважувати тиск всередині контейнера (див. WO9015774, ЕР1647499, WO2010055057, US5499758, GB9504284, FR2602222, GB8806378). Перевагою контейнерів з вкладишем у вигляді мішка і контейнерів з вкладишем у вигляді пузиря над простими контейнерами з стінками є те, що рідина ніколи не перебуває в контакті з зовнішнім газом. Даний винахід використовують для будь-якого типу контейнера, забезпеченого кришкою, яка має, щонайменше, один отвір, і є особливо прийнятним для систем, що приводяться тиском, зокрема для контейнерів з вкладишем у вигляді мішка і контейнерів з вкладишем у вигляді пузиря. Звичайно, з'єднання кожної трубки з кожним відповідним отвором може бути виконано індивідуально і як тільки скомплектовано контейнер, з'єднаний з усіма необхідними трубками для дозування рідини, що міститься в ньому, то він може бути встановлений в завантажувальну частину дозуючого пристрою. Приклад такого збірного виробу контейнера і дозуючого пристрою наведений у WO90/15774, де контейнер є контейнером з вкладишем у вигляді пузиря. В документі WO90/15774 пузир і дозуючий шток забезпечені на дозуючому кінці пристрою, який діє як кришка і можуть бути прикріплений до шийки контейнер за допомогою різьби. Тому пузир і 1 UA 109288 C2 5 10 15 20 25 30 35 40 45 50 55 60 шток спочатку вводять і прикріпляють до контейнера за допомогою зазначеного дозуючого кінця і після цього дозуючий кінець і контейнер встановлюють в корпусі пристрою. Подібна система з контейнером з вкладишем у вигляді мішка описана в US5251787, де дозуючий кінець пристрою має дозуючий шток для введення в мішок, що вміщує рідину. Застосування дозуючого кінця дозуючого пристрою зі штоком в контейнері є дуже громіздким і має великий недолік в тому, що контейнер повинен бути відкритий перед установкою на пристрій. Цей контакт рідини з навколишнім середовищем може бути критичним для якості деяких рідин. Для зручності застосування, бажано, щоб контейнер можна було встановлювати на дозуючий пристрій по можливості в декілька стадій, а для чутливих рідин, уникати будь-якого контакту між рідиною в контейнері і навколишнім середовищем. Останнє може бути досягнуто шляхом застосування дозуючої трубки і будь-яких додаткових трубок, наприклад, трубок газового з'єднання, із засобом проколювання, прийнятним для руйнівного відкриття герметизованого отвору. Щоб скоротити кількість стадій, необхідних для установки контейнера на дозуючий пристрій, контейнер може бути встановлений на утримуючу частину пристрою та дозуючий кінець його просто розташований проти кришки для забезпечення сполучення середини контейнера з дозуючою трубою і газовим з'єднанням. Очевидно, що, щонайменше, один отвір в кришці, як правило, є герметизований перед використанням, а потім герметизований отвір повинен бути розкритий для введення відповідної трубки в таким чином розкритий отвір. Як правило, стик між трубками пристрою і відповідними отворами одразу після введення трубки в отвір має бути газонепроникним для дозуючих систем з тиском і особливо з вакуумом, щоб забезпечити відповідний тиск. Для такого уведення трубки потрібно прикласти суттєву силу, яка подвоюється з кожною додатковою трубкою, яку потрібно ввести у відповідний отвір, тому потрібно прикласти достатньо велику силу, щоб здійснити з'єднання. В патенті US6454131 описано напівавтоматичну систему з'єднання для дозуючого пристрою, яка пов'язана з контейнером з вкладишем у вигляді мішка. Спочатку окремо повинно бути виконане перше з'єднання (18) помпи (19) з простором (17) між внутрішнім і зовнішнім шарами контейнерів. Потім вершину прямого кута вигнутої дозуючої трубки (34) вводять у герметизуючу мембрану виливного отвору контейнера. При закриванні кришки (4) обертовим рухом навколо шийки і, підвищуючи тиск в просторі (17), кінчик дозуючої трубки (34) проштовхують крізь виливний отвір. Хоча момент, прикладений при закритті кришки (4) при обертанні навколо шарніру зменшує прикладену силу, потрібну для введення дозуючої трубки крізь отвір контейнера, ця система все ще потребує виконання багатьох стадій для з'єднання кожної окремої трубки пристрою до контейнера перед тим як пристрій може бути закритий в положенні дозування. Якщо в пристрої, описаному в патенті US6454131 дозуюча трубка і газова трубка повинні бути розміщені до закриття кришки (4) і тільки після цього маємо виграш у крутному моменті за рахунок обертання навколо петель для того, щоб з силою проштовхнути кінець крізь отвір, то це тому, що щільне газове з'єднання не може бути отримане, якщо кінець трубки направляють по криволінійній траєкторії до кришки, щоб пройти у прямий канал, яким є отвір. Очевидною альтернативою є забезпечення шляху переміщення кришки по прямолінійному напрямку, щоб проштовхнути будь яку трубку прямо крізь отвори. Однак, це рішення не є прийнятним, тому що сила, яку потрібно для введення всіх трубок у відповідні отвори, може бути порядку від 100H до 200Н (що відповідає вазі 10-20 кг) і прикладатися кінцевим користувачем. Це не може бути прийнятним для користувача системою. Винахід вирішує проблему створення пристрою, спроможного забезпечити введення всіх необхідних трубок у відповідні отвори контейнера одним переміщенням, потребуючого прикладення невеликої сили, таким чином створюючи комфорт використання для користувача, що не досягається відомим обладнанням. Ці і інші цілі будуть описані нижче. Суть винаходу Суть винаходу визначена в прикладених незалежних пунктах формули винаходу. Переважні втілення визначені в залежних пунктах формули винаходу. Зокрема, винахід стосується дозуючого пристрою, прийнятного для встановлення контейнера і для дозування рідини, яка міститься у контейнері, причому цей контейнер має корпус, шийку і кришку, яка має щонайменше початково герметизований виливний отвір. Дозуючий пристрій має дозуючу частину яка має: (а) утримуючу частину, з засобом для утримування контейнера, (б) дозуючу частину, яка має першу дозуючу трубку з з'єднуючим кінцем, прийнятним для входження в зазначений початково герметизований виливний отвір кришки, для забезпечення сполучення з внутрішнім простором контейнера; зазначена дозуюча частина з'єднана з утримуючою частиною з можливістю повороту навколо щонайменше одного шарніру для 2 UA 109288 C2 5 10 15 20 25 30 35 40 45 50 55 60 поворотного переміщення з першого положення завантаження, при якому дозволяється встановити контейнер на пристрій у друге положення дозування, при якому дозволяється дозування рідини, яка міститься у контейнері, причому переміщення дозуючої частини від її першого положення в її друге положення забезпечує рух з'єднуючого кінця першої дозуючої трубки крізь початково герметизований виливний отвір кришки. Пристрій характеризується тим, що контактний кінець першої дозуючої трубки переміщають вздовж прямолінійної частини шляхом повороту дозуючої частини навколо шарніру для щоб плавного введення в перший виливний отвір. Переважно, дозуючий пристрій є прийнятним для дозуючої системи під тиском і дозуюча частина додатково має другу газову трубку для введення в другий отвір кришки по прямолінійному шляху переміщення частини при повороті дозуючої частини навколо шарніру, щоб легко ввести її в другий газовий отвір для забезпечення сполучення внутрішнього простору контейнера з джерелом стисненого газу. В першій дозуючій трубці переважно є клапан для регулювання потоку рідини крізь нього. Прямолінійне переміщення дозуючої частини і будь-яких додаткових трубок може бути краще регульоване, якщо дозуюча трубка (10A) і будь-які інші трубки розміщені на човнику, змонтованому на, щонайменше одному засобі прямолінійного направлення, так що човник може переміщатися в напрямку, який визначений засобом прямолінійного направлення при повороті дозуючої частини навколо шарніра. Направляючий засіб може складатися з, щонайменше, однієї рейки, причому, щонайменше, одна рейка є або фіксованою відносно утримуючої частини, а човник є рухоме змонтованим на ній, так що може ковзне або по роликах переміщатися вздовж рейки, або, альтернативно, човник може бути фіксований до частини, щонайменше, однієї рейки, яка може ковзати відносно утримуючої частини або бути телескопічною. Прямолінійне переміщення дозуючої трубки або інших додаткових трубок може забезпечуватися різним шляхом при повороті шарнірної дозуючої частини. Зокрема, дозуюча частина може мати засіб штовхання для проштовхування кінця, щонайменше, першої дозуючої трубки вздовж прямолінійного шляху, коли дозуючу частину переміщують в її друге дозуюче положення поворотом навколо шарніру. Такий засіб штовхання може мати контактну поверхню на одному боці дозуючої частини, причому, ця поверхня має геометрію, прийнятну для контактування з човником протягом по суті всього повороту дозуючої частини від її першого положення завантаження до її другого дозуючого положення і таким чином визначати лінійне переміщення потрібної величини, щоб дозволити з'єднуючому кінцю дозуючої трубки і будьяким іншим трубкам увійти достатньо глибоко у відповідні отвори кришки. Альтернативно, засіб штовхання може складатися з, щонайменше, одного прямолінійного штовхаючого штоку, який зафіксований на дозуючий частині його двома кінцями у двох точках фіксування, перша точка фіксування дозволяє тільки обертання першого кінця штока (34) навколо осі, яка паралельна осі шарніра (30), а друга точка фіксації, яка має подовжений, переважно криволінійний, паз, дозволяє переміщення другого кінця штоку по пазу. Незалежно від засобу перетворення обертального руху дозуючої частини в прямолінійне переміщення трубок, переважно, дозуюча трубка і, факультативно, будь-які інші трубки, вміщені в картридж, причому перший кінець трубок виступає назовні першого боку картриджа, оберненого до відповідного отвору кришки для входження в нього, а другий кінець виступає назовні другого боку картриджу, який орієнтований так, що є прийнятним для дозування рідини з контейнера, і взагалі по суті вертикально обернений донизу. Перший кінець дозуючої кришки і, факультативно, будь-яких інших трубок повинен бути прийнятним для руйнівного відкриття герметизації отвору в кришці контейнера. Ця система полегшує заміну дозуючої трубки кожного разу, коли новий контейнер встановлюють на пристрій. Ця заміна потрібна з гігієнічних міркувань. Картридж потім може бути легко закріплений на човнику за допомогою защіпки. Винахід також стосується збірного виробу, що складається з дозуючого пристрою, який визначений вище, і контейнера, який має корпус, шийку і кришку, яка має, щонайменше, початково герметизований перший виливний отвір. Винахід дозволяє одночасно забезпечити з одного боку вигоду від крутного моменту при повороті дозуючої частини пристрою навколо шарніру, а з другого боку забезпечити прямолінійне переміщення трубок для введення у відповідні отвори. Короткий опис креслень Для більш повного розуміння сутності даного винаходу у наступному докладному описі зроблені посилання на креслення, на яких: Фіг. 1 показує перше втілення збірного виробу відповідно до даного винаходу. Фіг. 2 показує друге втілення збірного виробу відповідно до даного винаходу. Фіг. 3 показує третє втілення 3 UA 109288 C2 5 10 15 20 25 30 35 40 45 50 55 збірного виробу відповідно до даного винаходу. Фіг. 4 показує приклад кришки, прийнятної для збірного виробу відповідно до даного винаходу. Детальний опис винаходу Як можна бачити на фігурах 1-3, пристрій за даним винаходом є придатний для встановлення контейнера (1) і для дозування рідини, що міститься в зазначеному контейнері, через дозуючу трубку (10A), яка сполучає об'єм контейнера, що містить рідину, з навколишнім середовищем. Контейнер (1), прийнятний для монтажу на вказаний пристрій, повинен мати корпус, шийку і кришку (8), яка має щонайменше початково герметизований виливний отвір (10В) для входження зазначеної дозуючої трубки (10A). Дозуючий пристрій (2), має: (а) утримуючу частину (201), яка має засіб для утримування контейнера, при цьому контейнер міцно утримується в заданому положенні всередині пристрою, і (б) дозуючу частину (202), яка має першу дозуючу трубку (10A) з з'єднуючим кінцем, прийнятним для входження в початково герметизований виливний отвір (10В) кришки (8) для забезпечення сполучення з внутрішнім простором контейнера. Дозуюча частина (202) пристрою за винаходом поворотно з'єднана з утримуючою частиною (201) щонайменше одним шарніром (30) для поворотного руху від першого положення завантаження, яке дозволяє встановлення контейнера (1) на пристрій (2), до другого дозуючого положення, в якому можливе дозування рідини, що вміщена в контейнері. Якщо є більше одного шарніру (30), вони всі можуть визначати єдину вісь обертання для визначення шляху між першим і другим положеннями або, альтернативно, вони можуть визначати різні, але паралельні осі обертання, таким чином визначаючи некруговий шлях, наприклад, еліптичний шлях. На фігурах для спрощення показана одна вісь обертання, що забезпечує для дозуючої частини круговий шлях між першим і другим положеннями. Важливо, що обертальне переміщення визначається закриттям дозуючої частини (202), щоб забезпечити ефект обертального моменту і зменшити силу, потрібну для проштовхування кінця дозуючої трубки (10A) у відповідний виливний отвір (10В) в кришці (8) контейнера, прикладену кінцевим користувачем. Зовнішня форма утримуючої і дозуючої частин (201,202) пристрою (2) не обмежена винаходом будь-яким чином. Для спрощення, пристрої, показані на фігурах, мають по суті циліндричну форму, але будь-які інші форми можуть бути застосовані, якщо функції кожної частини будуть забезпечені. Дозуюча частина (202) переважно визначається утримуючою частиною (201) і зовнішнім каркасом пристрою (2). Поворотний рух дозуючої частини (202) від першого положення завантаження в її друге положення дозування повинен забезпечити введення з'єднуючого кінця першої дозуючої трубки (10A) крізь початково герметизований виливний отвір (10В) кришки (8), щоб забезпечити ефект важеля за допомогою крутного моменту. Щоб забезпечити плавне введення дозуючої трубки (10A) у відповідний отвір (10В), з'єднуючий кінець першої трубки (10A) повинен переміщатися прямолінійно і приводитися поворотом дозуючої частини (202) навколо шарніру (30). В пристрої за винаходом перевага застосування крутного моменту шляхом поворотного руху дозуючої частини (202) комбінується з точним і глибоким введенням дозуючої трубки (10A) у виливний отвір (10В), що забезпечене прямолінійним шляхом переміщення зазначеного кінця. Тільки саме обертальне переміщення не забезпечує точності, яка потрібна дозуючому збірному виробу для стиснених напоїв для введення трубки в отвір в кришці, а тільки саме прямолінійне переміщення потребує дуже великого зусилля, що прикладається користувачем для комфортного застосування, згідно умов законодавства. Пристрій за винаходом є особливо прийнятним для застосування з контейнерами, що працюють під тиском, використовуючи тиск всередині контейнера для приведення в дію потоку рідини з контейнера. В деяких випадках контейнер має засіб для зберігання стисненого газу всередині контейнера, наприклад, картридж для стиснення або адсорбований на твердий носій. В таких випадках ніяких додаткових трубок не потрібно. Якщо джерело стисненого газу знаходиться назовні контейнера, то друга газова трубка (15A) потрібна для сполучення джерела стисненого газу з внутрішнім простором контейнера крізь другий отвір (15В) в кришці. На відміну від пристрою, який описаний в патенті US6454131, де друга газова трубка окремо введена в отвір, розташований біля дна корпусу барильця, а дозуюча трубка введена в отвір в кришці, в нашому випадку переважно газовий і виливний отвори (15В, 10В) знаходяться в кришці, щоб одночасно вводити всі трубки в контейнер одним рухом. Отже, в переважному втіленні дозуюча частина (202) додатково має другу газову трубку (15A) для рівномірного введення у другий отвір (15В) кришки (8) при переміщенні вздовж прямолінійного шляху при повороті дозуючої частини (202) навколо шарніра (30) для забезпечення сполучення внутрішнього простору контейнера з джерелом (29) стисненого газу. 4 UA 109288 C2 5 10 15 20 25 30 35 40 45 50 55 60 Особливо для дозуючих систем під тиском, але також є корисним для вакуумних систем і систем під дією ваги, переважно, перша дозуюча трубка (10A) має клапан (35) для регулювання потоку рідини крізь нього. Шарнір (30) переважно розташовують на зовнішньому периметрі дозуючої частини (202), щоб підсилити дію крутного моменту і таким чином зменшити силу, потрібну для введення дозуючої трубки (10A) і будь-яких інших трубок (15A) у відповідні отвори (10В, 15В) в кришці. Якщо сила, яка потрібна для введення трубок є незначною, то можливо розташовувати шарніри (30) в іншому місці, так, щоб, наприклад, визначати вісь обертання, де вона проходить по центру поперечного перерізу дозуючої частини (202) (наприклад, якщо дозуюча частина є по суті циліндричною, як показано на фіг. 1-3, де вісь обертання визначена шарнірами могла бути діаметром кругового поперечного перерізу). Розташування шарніра (30) на периметрі дозуючої частини (202) є переважним, тому що це забезпечує більшу дію крутного моменту і більшу камеру для встановлення контейнера в утримуючу частину (201). Щоб забезпечити прямолінійне переміщення трубок при закритті дозуючої частина на шарнірі (30), в переважному втіленні, дозуюча трубка (10A) і будь-які інші трубки забезпечують на човнику, змонтованому на направляючому засобі (33) для прямолінійного руху, так що човник може переміщатися назад і вперед вздовж напрямку, визначеного зазначеним направляючим засобом, напрямок якого є паралельним осі виливного отвору (10В) і будь-яких інших відповідних отворів (15В) в кришці (8). Направляючим засобом (33) може бути, щонайменше, одна пряма направляюча рейка (33) або канал. Переважно, це одна рейка. Рух човника у визначеному напрямку визначає направляючий засіб, що може бути досягнуто наступним чином. Щонайменше одна рейка (33) або будь-який інший направляючий засіб можуть бути зафіксовані відносно утримуючої частини (201), а човник рухоме змонтований на ній з можливістю ковзати або котитися вздовж рейки. Альтернативно, човник може бути закріплений на частині, щонайменше, однієї рейки (33), так що зазначена частина може переміщатися відносно утримуючої частини (201) або бути ковзне змонтованою на ній, наприклад, за допомогою роликів, подібно піддону в посудомийній машині, або як телескопічна рейка. Є декілька шляхів перетворення поворотного руху в прямолінійне переміщення. Наприклад, відоме в поршневому двигуні перетворення прямолінійного переміщення поршня в обертовий рух розподільчого валу і навпаки для генераторів. Ця система може бути застосована у дозуючому пристрої за винаходом шляхом забезпечення стрижня, прямого або криволінійного, який поворотне прикріплений одним кінцем до дозуючої частини (202) а іншим кінцем до човника. Альтернативно, трубки (10А, 15A), переважно розміщені в човнику, змонтованому на направляючому засобі (33), можуть проштовхуватися в напрямку, визначеному направляючим засобом (33), за допомогою засобу (34) штовхання на дозуючий частині (202), коли останню переміщують в її друге дозуюче положення поворотом навколо шарніра (30). Засобом (34) штовхання може бути просто поверхня на одному боці дозуючої частини, причому, поверхня має геометрію, прийнятну для контактування човника протягом по суті всього повороту дозуючої частини (202) від її першого положення завантаження в її друге дозуюче положення, яка таким чином визначає лінійне переміщення потрібної величини, що дозволяє введення з'єднуючого кінця дозуючої трубки (10A) і інших трубок (15A) у відповідні отвори (10В, 15В) кришки. Геометрія такого контактного засобу (34) взагалі може визначати криволінійну поверхню (див. фіг. 1). Альтернативно, (фіг.2) поверхня човника є такою, що контактує з засобом (34), який спроектований так, що завжди контактує з контактним засобом (34). У втіленні на фіг.2 контактний засіб (34) розміщений дуже близько до шарніру (30) і зміна висоти контактного засобу при повороті зменшується пропорційно радіусу обертання навколо шарніра. Альтернативно, засіб (34) штовхання може включати, щонайменше, одну направляючу структуру, наприклад, у формі штока (34), прийнятного для механічної взаємодії з човником, на якому змонтована перша дозуюча трубка (10A) і будь-які інші трубки (15A), при цьому, якщо направляючий шток (34) є прямолінійним, то він може бути прикріплений до дозуючої частини (202) своїми двома кінцями у двох точках фіксації, перша точка фіксації дозволяє тільки обертання першого кінця штока навколо осі, паралельної осі шарніра (30), а друга точка фіксації має подовжений, переважно, криволінійний паз (32), який дозволяє переміщення точки фіксації по цьому пазу. З гігієнічних міркувань, переважно, щоб дозуюча трубка (10A) мінялась з будь-яким новим контейнером. Щоб уникнути недоліків відомих пристроїв, які потребують індивідуального з'єднання однієї або більше трубок з контейнером, а потім монтажу контейнера на пристрій і позиціонування кожної трубки індивідуально в відповідне місце у пристрої, переважно, щоб 5 UA 109288 C2 5 10 15 20 25 30 35 40 45 50 55 дозуюча трубка (10A) була вставлена в картридж (36) так, щоб перший кінець трубки виступав назовні поверхні першого боку картриджа в робочому положенні, коли він повинен увійти у відповідний отвір, а другий кінець трубки виступав назовні другого боку картриджу, щоб дозволити дозування рідини. Переважно, дозуюча трубка є криволінійною в картриджі, так щоб вихідний кінець дозуючої трубки був орієнтований донизу по суті вертикально для наливання рідини в стакан або будь-який відповідний сосуд. Криволінійна форма трубки всередині картриджа залежить від осі виливного отвору (10В) при застосуванні. Якщо виливний отвір (10В) є коаксіальним з віссю контейнера і якщо контейнер укладений донизу горизонтально (фіг. 1-3), то два кінці повинні бути по суті перпендикулярними один одному, формуючи літеру "L". Якщо контейнер розміщений вертикально, наприклад, з кришкою оберненою доверху, то дозуюча трубка (10A) буде мати форму літери "U" або мати два вигини в картриджі. Картридж (36) може бути закріплений на човнику за допомогою фіксатора, як це взагалі відомо, наприклад, як у струминного принтера для фіксації картриджів. Картридж може мати інші трубки для введення у відповідні отвори, наприклад, у випадку різних компонентів, які повинні бути змішані перед дозуванням, або при наявності газової трубки (15В). Немає необхідності міняти газову трубку (15В) так часто, як дозуючу трубку (10A) і тому, переважно, з економічних міркувань встановлюють газову трубку на човнику окремо від картриджу (36). Вхідний кінець дозуючої трубки (10A), який виступає назовні першого боку картриджу, повинен бути прийнятним, щоб відкрити шляхом руйнування герметизуючої перемички отвір в кришці (8) контейнера (1) і увійти в цей отвір. Виливний отвір (10В) і будь-який інший отвір (15В) можуть бути герметизовані мембраною, яка повинна бути зруйнована для розгерметизації (одноразова герметизація), або герметизовані за допомогою пружного клапану, який може бути відкритий введенням кінця трубки і герметизований знову при витягненні зазначеної трубки. Приклади кришок, прийнятних для використання у цьому винаході описані в заявках WO2009/090223, WO2009/090224, WO2009/090225 і в заявці EP № 10168970.1. Кришка (8) (фіг.4) відповідає останній заявці, має перший виливний отвір (10В) і другий газовий отвір (15В) і є прийнятною для закривання шийки контейнера з вкладишем у вигляді мішка. Герметизація першого виливного отвору (10В) здійснюється пружним клапаном (див. фіг. 4(а)). Дозуючий пристрій (2) за винаходом може бути переважно зібраним з контейнером (1) для дозування рідини, що знаходиться в контейнері. Контейнер повинен мати корпус, шийку і кришку (8), яка має початково герметизований перший виливний отвір (10В). В переважному втіленні цей збірний виріб визначає дозуючу систему під тиском і дозуючий пристрій має другу газову трубку (15A) для введення в другий газовий отвір (15В) в кришці для забезпечення сполучення внутрішнього простору контейнера з джерелом стисненого газу. В переважному втіленні контейнер (1) є контейнером з вкладишем у вигляді мішка з рідиною, вміщеною у внутрішній гнучкий мішок, який сполучений з першим виливним отвором (10В), а простір або обмежений проміжок між внутрішнім мішком і зовнішнім шаром контейнера сполучений з другим газовим отвором (15В) кришки (8). Збірний виріб за винаходом може бути розміщений в холодильнику для зниження температури напою, вміщеного в нього, наприклад, пива, до температури його використання і пиво може бути розлите пристроєм, що знаходиться в холодильнику з відкритою двірнею і вихідним кінцем дозуючої трубки (10A) і клапаном (34) оберненими назовні холодильника. Джерелом стисненого газу може бути помпа, яка працює або від батареї, малої сонячної батареї, або від певного з'єднання з мережею зовні холодильника (наприклад, на місці світла холодильника). Якщо такі з'єднання або сонячна батарея є недоступними або якщо батареї не бажано мати в холодильнику, то стиснений газ можна зберігати або в стисненому картриджі або абсорбованим на твердий носій. В цьому випадку електроенергія не потрібна для стиснення і активації дозуючого комплекту. Також можливе застосування такого дозуючого збірного виробу (2) з охолоджувальною системою і тоді немає потреби в холодильнику і таким чином спрощується постачання енергії до нього. Дозуючий пристрій і контейнер, описані вище, можуть бути складені в наступні стадії: (а) створюють контейнер (1), який має корпус, отвір, закритий кришкою (8), яка має, щонайменше, початково герметизований перший виливний отвір (10В), (б) переміщують дозуючу частину (202) дозуючого пристрою (2) в положенні завантаження, прийнятне для встановлення контейнера в утримуючу частину (201) пристрою, (в) встановлюють контейнер (1) в утримуючу частину (201) пристрою з, щонайменше, одним виливним отвором (10В), оберненим в напрямку дозуючої частини (202), (г) переміщують дозуючої частини (202) поворотом навколо шарніра (30) в положення дозування, причому, 6 UA 109288 C2 5 10 15 20 25 30 35 40 45 50 55 60 (д) в дозуючій частині (202) створюють першу дозуючу трубку (10A), яка має перший з'єднуючий кінець, орієнтований паралельно до і коаксіальне з, щонайменше, першим виливним отвором (10В), і (є) повертають дозуючу частину (202) навколо шарніра (30), щоб привести її положення дозування, створюючи прямолінійний рух кінця дозуючої трубки (10В) для руйнування герметизації, щонайменше, першого виливного отвору (10В) і уведення його в цей отвір. Цей спосіб може бути застосований до будь-якого контейнера (1) і до будь-якого дозуючого пристрою (2), описаних вище. Зокрема, якщо збірний виріб має систему дозування під тиском, кришка (8) повинна мати другий газовий отвір (15В), орієнтований паралельно до першого виливного отвору, а дозуюча частина повинна мати другу газову трубку (15A), яка паралельна першій дозуючій трубці (10A), так щоб при повороті дозуючої частини (202) навколо шарніра (30) в її положення дозування привести в прямолінійне переміщення кінці і дозуючої трубки (10A) і газової трубки (15A) для введення у відповідні виливний і газовий отвори (10В, 15В). ФОРМУЛА ВИНАХОДУ 1. Дозуючий пристрій (2), прийнятний для встановлення контейнера (1) і для дозування рідини, вміщеної в контейнер, причому контейнер має корпус, шийку і кришку (8), яка має щонайменше початково герметизований перший виливний отвір (10В), дозуючий пристрій (2) має: (а) утримуючу частину (201), яка має засіб для утримування контейнера, і (б) дозуючу частину (202), яка має першу дозуючу трубку (10А) зі з'єднуючим кінцем, прийнятним для введення в зазначений початково герметизований перший виливний отвір (10В) кришки (8), щоб забезпечити сполучення з внутрішнім простором контейнера, зазначена дозуюча частина (202) є поворотно з'єднана з утримуючою частиною (201) щонайменше одним шарніром (30) для поворотного переміщення від першого положення положення завантаження, в якому дозволено встановлення контейнера (1) на пристрій (2), до другого положення - дозуючого положення, в якому дозволено дозування рідини, вміщеної в контейнер, причому переміщення дозуючої частини (202) від положення завантаження до дозуючого положення забезпечує прохід з'єднуючого кінця першої дозуючої трубки (10А) повздовж шляху, що приведе його крізь початково герметизований перший виливний отвір (10В) кришки (8), який відрізняється тим, що з'єднуючий кінець першої дозуючої трубки (10А) має можливість переміщатися вздовж прямолінійного шляху за допомогою повороту дозуючої частини (202) навколо шарніра (30) для введення в перший виливний отвір (10В). 2. Пристрій за п. 1, який відрізняється тим, що дозуюча частина (202) додатково має другу газову трубку (15А) для введення в другий отвір (15В) кришки (8) по прямолінійному шляху переміщення при повороті дозуючої частини (202) навколо шарніра (30) для плавного введення в другий газовий отвір (15В), забезпечивши сполучення внутрішнього простору контейнера з джерелом (29) стисненого газу. 3. Пристрій за п. 1 або п. 2, який відрізняється тим, що перша дозуюча трубка (10А) має клапан (35) для регулювання потоку рідини крізь нього. 4. Пристрій за будь-яким одним з пунктів 1-3, який відрізняється тим, що дозуюча трубка (10А) і будь-які інші трубки розміщені на човнику, який змонтований на щонайменше одному засобі (33) направлення по прямій лінії так, що човник може переміщатися в напрямку, який визначений зазначеним засобом (33), при повороті дозуючої частини (202) навколо шарніра (30). 5. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що направляючий засіб є щонайменше однією рейкою (33), при цьому зазначена одна рейка (33) або зафіксована відносно утримуючої частини (201), і човник, змонтований на ній з можливістю руху ковзання або на роликах вздовж рейки, або, альтернативно, човник зафіксований на частині зазначеної щонайменше одної рейки (33), яка може ковзати відносно утримуючої частини (201) або є телескопічною. 6. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що дозуюча частина (202) має засіб (34) штовхання для проштовхування кінця щонайменше першої дозуючої трубки по прямолінійному шляху, коли дозуючу частину переміщують в її друге положення дозування поворотом навколо шарніра (30). 7. Пристрій за попереднім пунктом, який відрізняється тим, що засіб (34) штовхання складається з одного з наступних: - стрижня, який зафіксований з можливістю повороту на одному кінці до дозуючої частини (202), а на другому кінці до структури дозуючої трубки, 7 UA 109288 C2 5 10 15 20 25 30 35 40 45 - контактної поверхні, яка забезпечена на одному боці дозуючою частиною (202), причому зазначена поверхня і човник, який має геометрію, прийнятну для контактної поверхні для контактування з човником протягом по суті всього повороту дозуючої частини (202) від її першого положення завантаження до її другого дозуючого положення і таким чином визначаючи лінійне переміщення потрібної величини, щоб дозволити з'єднуючому кінцю дозуючої трубки і будь-яким іншим трубкам (15А) увійти достатньо глибоко у відповідні отвори (10В, 15В) кришки (8). 8. Пристрій за будь-яким одним з пунктів 1-6, який відрізняється тим, що засіб (34) штовхання складається з щонайменше одного прямолінійного штовхального штока, прикріпленого до дозуючої частини (202) його двома кінцями в двох точках фіксації, першій точці фіксації, яка дозволяє тільки обертання першого кінця зазначеного штока (34) навколо осі, яка паралельна осі шарніра (30), і другій точці фіксації, яка має подовжений, переважно криволінійний, паз (32), який дозволяє переміщення другого кінця штоку по пазу. 9. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що дозуюча трубка (10А) і, факультативно, будь-які інші трубки (15А) розміщені в картриджі (36), в якому перший кінець трубки виступає назовні першого боку картриджа, оберненого у робочому положенні до відповідного отвору (10В), в який вона повинна увійти, а другий кінець виступає назовні другого боку картриджа, так що вихідний кінець дозуючої трубки орієнтований донизу, по суті вертикально, і тим, що картридж (36) зафіксований на пристрої за допомогою защіпки. 10. Збірний виріб, що складається з дозуючого пристрою (2) за будь-яким з попередніх пунктів і контейнера (1), який відрізняється тим, що контейнер (1) має корпус, шийку і кришку (8), яка має щонайменше початково герметизований перший виливний отвір (10В). 11. Збірний виріб за попереднім пунктом, який відрізняється тим, що контейнер є контейнером для дозування під тиском і переважно є контейнером з вкладишем у вигляді мішка і тим, що кришка має щонайменше перший виливний отвір (10В) і другий газовий отвір (15В) для введення дозуючої трубки (10А) і газової трубки (15В), відповідно. 12. Спосіб встановлення контейнера (1), який вміщує рідину, в дозуючий пристрій (2), що має наступні стадії: (а) створюють контейнер (1), який має корпус, отвір, закритий кришкою (8), яка має щонайменше початково герметизований перший виливний отвір (10В), (б) переміщують дозуючу частину (202) відносно утримуючої частини (201) дозуючого пристрою (2) поворотом дозуючої частини навколо шарніра (30), з'єднуючи її з останньою, в положенні завантаження, (в) встановлюють в утримуючу частину (201) пристрою контейнер (1) з щонайменше одним виливним отвором (10В), оберненим в напрямку дозуючої частини (202), (г) переміщують дозуючу частину (202) поворотом навколо шарніра (30) в положення дозування, який відрізняється тим, що (д) в дозуючій частині (202) створюють першу дозуючу трубку (10А), яка має перший з'єднуючий кінець, орієнтований паралельно до і коаксіально з щонайменше першим виливним отвором (10В), і (е) повертають дозуючу частину (202) навколо шарніра (30), щоб привести її в положення дозування і забезпечити прямолінійний рух кінця дозуючої трубки (10А) для руйнування герметизації щонайменше першого виливного отвору (10В) і уведення трубки в цей отвір. 13. Спосіб за попереднім пунктом, який відрізняється тим, що контейнер і дозуючий пристрій є такими, що визначені будь-яким одним з пунктів 1-11. 14. Застосування контейнера (1) для дозування рідини пристроєм за будь-яким одним з пунктів 1-9. 8 UA 109288 C2 9 UA 109288 C2 10 UA 109288 C2 11 UA 109288 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
