Обертовий диск

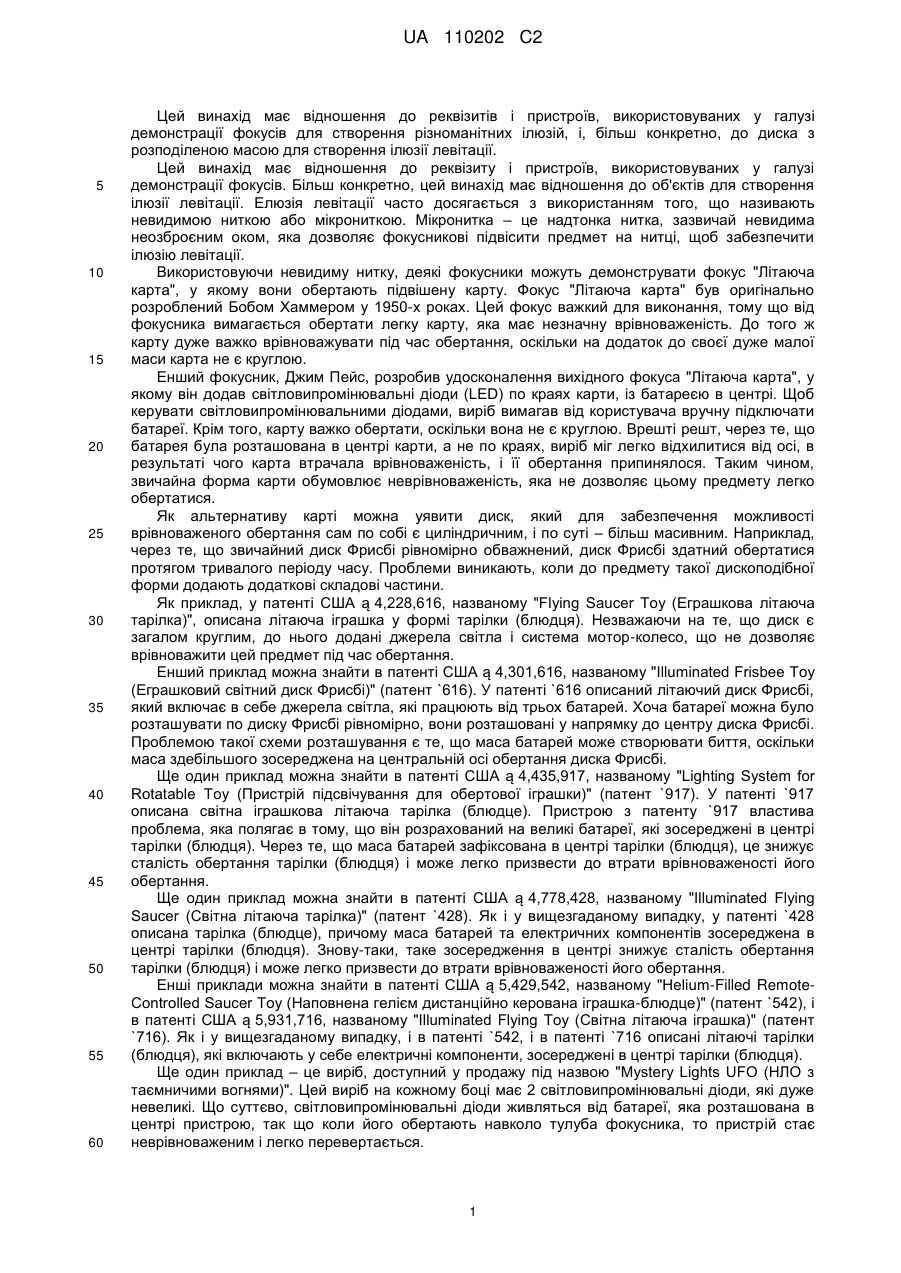

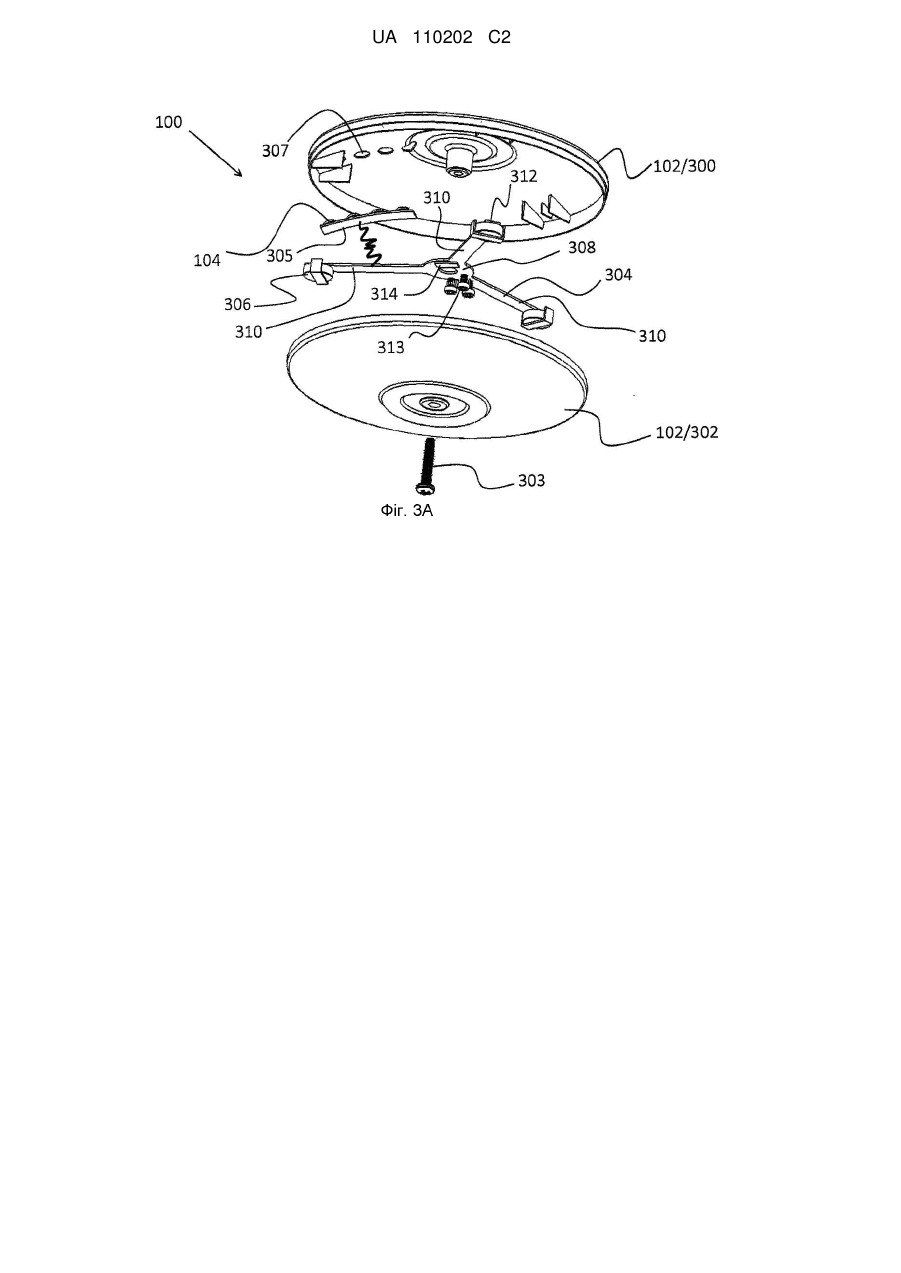

Реферат: Описаний обертовий диск для демонстрації ілюзії левітації. Диск включає в себе дископодібний корпус, а також монтажну плату, мікропроцесор і батареї, змонтовані всередині корпусу. Група світловипромінювальних діодів з'єднана з корпусом і вмикається керованим відцентровою силою перемикачем. Монтажна плата й батареї розташовані всередині корпусу так, що вони рівномірно розподіляють масу від центральної осі у напрямку до периферії корпусу. Передбачена мікронитка для прикріплення до диска. Таким чином, при використанні диска користувач може підвісити диск на мікронитці та обертати диск навколо центральної осі, щоб увімкнути джерела світла і створити враження, що диск начебто є левітуючим. UA 110202 C2 (12) UA 110202 C2 UA 110202 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до реквізитів і пристроїв, використовуваних у галузі демонстрації фокусів для створення різноманітних ілюзій, і, більш конкретно, до диска з розподіленою масою для створення ілюзії левітації. Цей винахід має відношення до реквізиту і пристроїв, використовуваних у галузі демонстрації фокусів. Більш конкретно, цей винахід має відношення до об'єктів для створення ілюзії левітації. Елюзія левітації часто досягається з використанням того, що називають невидимою ниткою або мікрониткою. Мікронитка – це надтонка нитка, зазвичай невидима неозброєним оком, яка дозволяє фокусникові підвісити предмет на нитці, щоб забезпечити ілюзію левітації. Використовуючи невидиму нитку, деякі фокусники можуть демонструвати фокус "Літаюча карта", у якому вони обертають підвішену карту. Фокус "Літаюча карта" був оригінально розроблений Бобом Хаммером у 1950-х роках. Цей фокус важкий для виконання, тому що від фокусника вимагається обертати легку карту, яка має незначну врівноваженість. До того ж карту дуже важко врівноважувати під час обертання, оскільки на додаток до своєї дуже малої маси карта не є круглою. Енший фокусник, Джим Пейс, розробив удосконалення вихідного фокуса "Літаюча карта", у якому він додав світловипромінювальні діоди (LED) по краях карти, із батареєю в центрі. Щоб керувати світловипромінювальними діодами, виріб вимагав від користувача вручну підключати батареї. Крім того, карту важко обертати, оскільки вона не є круглою. Врешті решт, через те, що батарея була розташована в центрі карти, а не по краях, виріб міг легко відхилитися від осі, в результаті чого карта втрачала врівноваженість, і її обертання припинялося. Таким чином, звичайна форма карти обумовлює неврівноваженість, яка не дозволяє цьому предмету легко обертатися. Як альтернативу карті можна уявити диск, який для забезпечення можливості врівноваженого обертання сам по собі є циліндричним, і по суті – більш масивним. Наприклад, через те, що звичайний диск Фрисбі рівномірно обважнений, диск Фрисбі здатний обертатися протягом тривалого періоду часу. Проблеми виникають, коли до предмету такої дископодібної форми додають додаткові складові частини. Як приклад, у патенті США ą 4,228,616, названому "Flying Saucer Toy (Еграшкова літаюча тарілка)", описана літаюча іграшка у формі тарілки (блюдця). Незважаючи на те, що диск є загалом круглим, до нього додані джерела світла і система мотор-колесо, що не дозволяє врівноважити цей предмет під час обертання. Енший приклад можна знайти в патенті США ą 4,301,616, названому "Illuminated Frisbee Toy (Еграшковий світний диск Фрисбі)" (патент `616). У патенті `616 описаний літаючий диск Фрисбі, який включає в себе джерела світла, які працюють від трьох батарей. Хоча батареї можна було розташувати по диску Фрисбі рівномірно, вони розташовані у напрямку до центру диска Фрисбі. Проблемою такої схеми розташування є те, що маса батарей може створювати биття, оскільки маса здебільшого зосереджена на центральній осі обертання диска Фрисбі. Ще один приклад можна знайти в патенті США ą 4,435,917, названому "Lighting System for Rotatable Toy (Пристрій підсвічування для обертової іграшки)" (патент `917). У патенті `917 описана світна іграшкова літаюча тарілка (блюдце). Пристрою з патенту `917 властива проблема, яка полягає в тому, що він розрахований на великі батареї, які зосереджені в центрі тарілки (блюдця). Через те, що маса батарей зафіксована в центрі тарілки (блюдця), це знижує сталість обертання тарілки (блюдця) і може легко призвести до втрати врівноваженості його обертання. Ще один приклад можна знайти в патенті США ą 4,778,428, названому "Illuminated Flying Saucer (Світна літаюча тарілка)" (патент `428). Як і у вищезгаданому випадку, у патенті `428 описана тарілка (блюдце), причому маса батарей та електричних компонентів зосереджена в центрі тарілки (блюдця). Знову-таки, таке зосередження в центрі знижує сталість обертання тарілки (блюдця) і може легко призвести до втрати врівноваженості його обертання. Енші приклади можна знайти в патенті США ą 5,429,542, названому "Helium-Filled RemoteControlled Saucer Toy (Наповнена гелієм дистанційно керована іграшка-блюдце)" (патент `542), і в патенті США ą 5,931,716, названому "Illuminated Flying Toy (Світна літаюча іграшка)" (патент `716). Як і у вищезгаданому випадку, і в патенті `542, і в патенті `716 описані літаючі тарілки (блюдця), які включають у себе електричні компоненти, зосереджені в центрі тарілки (блюдця). Ще один приклад – це виріб, доступний у продажу під назвою "Mystery Lights UFO (НЛО з таємничими вогнями)". Цей виріб на кожному боці має 2 світловипромінювальні діоди, які дуже невеликі. Що суттєво, світловипромінювальні діоди живляться від батареї, яка розташована в центрі пристрою, так що коли його обертають навколо тулуба фокусника, то пристрій стає неврівноваженим і легко перевертається. 1 UA 110202 C2 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, із рівня техніки відомі обертові тарілки (блюдця), які, внаслідок зосередження в центрі складових частин і, у кінцевому рахунку, маси тарілки (блюдця), легко втрачають врівноваженість свого обертання. Таким чином, існує нагальна потреба в предметі для створення ілюзії левітації, який можна було б легко обертати, який би дозволяв легке вмикання світловипромінювальних діодів і який був би сталим при обертанні, щоб запобігти втраті цим предметом своєї врівноваженості. Суть винаходу Під час розгляду невдач інших [винахідників] при виготовленні та/або використанні всіх згаданих вище факторів/складових частин/стадій/компонентів у цій галузі, винахідник несподівано усвідомив, що спорядження диска рівномірно розподіленими батареями дозволило б цьому предмету легко обертатися, зберігаючи положення його осі обертання. Таким чином, цей винахід являє собою обертовий диск для створення ілюзії обертання. Обертовий диск включає в себе дископодібний корпус, який має центральну вісь, із групою джерел світла, з'єднаних із корпусом. Монтажна плата прикріплена до корпусу та електрично з'єднана з джерелами світла. Джерело живлення електрично з'єднане з монтажною платою, щоб живити джерела світла. Таким чином, користувач може прикріпити мікронитку до дископодібного корпусу і обертати цей дископодібний корпус навколо центральної осі, щоб увімкнути джерела світла і створити враження, що диск начебто є левітуючим. В іншому аспекті цього винаходу для з'єднання з дископодібним корпусом передбачена мікронитка. Для приклеювання мікронитки до дископодібного корпусу також передбачена клейка речовина. У ще одному аспекті цього винаходу джерела світла є світловипромінювальними діодами (LED). Крім того, монтажна плата розташована всередині корпусу і включає в себе центральну частину і множину консольних елементів, кожен із яких виступає з центральної частини плати і простягається до кінця консольного елемента. Монтажна плата сформована в такий спосіб, що включає в себе три консольні елементи, які мають по суті одну і ту саму форму, щоб досягти по суті рівномірного розподілу маси монтажної плати навколо її центральної частини. Крім того, джерело живлення включає в себе три батареї, при цьому на кінці кожного консольного елемента прикріплена батарея, чим досягається по суті рівномірний розподіл маси обертового диска навколо центральної осі. У ще одному аспекті цього винаходу до корпусу прикріплений мікропроцесор, електрично з'єднаний із монтажною платою. Мікропроцесор призначений для того, щоб вмикати джерела світла в різноманітних змінюваних послідовностях. Крім того, до монтажної плати електрично підключений керований відцентровою силою перемикач. Керований відцентровою силою перемикач призначений для вмикання джерел світла на час обертання обертового диска. Мікропроцесор виконаний так, щоб вимикати джерела світла через заздалегідь заданий проміжок часу після того, як обертовий диск припинить обертання. На закінчення, як може зрозуміти фахівець у цій галузі, цей винахід також охоплює спосіб формування та використання обертового диска, описаного в цьому документі. Короткий опис фігур Цілі, особливості та переваги цього винаходу будуть видні з нижченаведеного докладного опису різноманітних аспектів винаходу з посиланнями на додані фігури, на яких: Фіг. 1 – вигляд у перспективі обертового диска згідно із цим винаходом; Фіг. 2 – вигляд у перспективі обертового диска, на якому зображена мікронитка під час прикріплення до диска; Фіг. 3А – вигляд у перспективі складових частин обертового диска; Фіг. 3В – зображення одного з прикладів виконання монтажної плати; Фіг. 3С – зображення одного з прикладів виконання монтажної плати; Фіг. 3D – зображення одного з прикладів виконання монтажної плати, у якої кожен консольний елемент має наскрізний отвір; Фіг. 3E – вигляд у перспективі складових частин обертового диска, який зображує альтернативне розташування перемикача згідно із цим винаходом; Фіг. 4 – внутрішній вигляд обертового диска; Фіг. 5 – вигляд збоку обертового диска в поперечному розрізі; Фіг. 6 – вигляд ззаду обертового диска; Фіг. 7 – вигляд справа обертового диска; Фіг. 8 – вигляд зверху обертового диска; і Фіг. 9 – вигляд знизу обертового диска. 2 UA 110202 C2 5 10 15 20 25 30 35 40 45 50 55 60 Детальний опис Цей винахід має відношення до реквізиту та пристроїв, використовуваних у галузі демонстрації фокусів для створення різноманітних ілюзій, і, більш конкретно, до дисків із розподіленою масою для створення ілюзії левітації. Нижченаведений опис представлений для того, щоб надати можливість фахівцеві в цій галузі здійснити та використовувати цей винахід, а також об'єднувати його з елементами конкретних варіантів застосування. Фахівцям у цій галузі будуть легко зрозумілі різноманітні модифікації, а також різноманітні варіанти застосування, і загальні принципи, визначені в цьому документі, можуть бути застосовані до численних варіантів здійснення цього винаходу. Таким чином, цей винахід не обмежений представленими варіантами здійснення, але має максимально широкий обсяг, відповідно до принципів та елементів новизни, розкритих у цьому документі. У нижченаведеному докладному описі викладена велика кількість конкретних подробиць, щоб забезпечити більш досконале розуміння цього винаходу. Тим не менш, фахівцю в цій галузі буде зрозуміло, що цей винахід можна застосовувати на практиці без обов'язкового обмеження цими конкретними подробицями. В інших прикладах відомі конструкції та пристрої показані схематично, а не детально, щоб уникнути невизначеного тлумачення цього винаходу. До уваги читача представлені всі офіційні папери та документи, які подані разом із цим описом винаходу і які викладені для загального ознайомлення із цим описом винаходу, і зміст усіх таких офіційних паперів і документів включений в цей опис винаходу шляхом посилання. Усі ознаки, розкриті в цьому описі винаходу (включаючи додані формулу винаходу, реферат і фігури), можуть бути замінені альтернативними ознаками, які призначені для такої самої, еквівалентної або подібної мети, якщо чітко не зазначено інше. Таким чином, якщо чітко не зазначено інше, кожна розкрита ознака є тільки одним прикладом із багатьох еквівалентних або подібних ознак. Крім того, будь-яка ознака у формулі винаходу, яка не сформульована однозначно як "засіб для" виконання заданої функції або як "стадія для" виконання заданої функції, не повинна бути інтерпретована як пункт формули винаходу, що описує "засіб" або "стадію", як зазначено в пункті 6 статті 112 розділу 35 Зведення законів США. Зокрема, застосування термінів "стадія [чого-небудь]" або "дія [чого-небудь]" у формулі винаходу в цьому документі не передбачає застосування положення пункту 6 статті 112 розділу 35 Зведення законів США. Слід мати на увазі, що, у разі вживання, терміни "зліва", "справа", "спереду", "ззаду", "зверху", "знизу", "вперед", "назад", "за годинниковою стрілкою" і "проти годинникової стрілки" вжиті тільки з метою зручності та не призначені для позначення будь-якого окремо взятого зафіксованого напряму. Замість цього вони вжиті для відображення відносних місць розташування та/або напрямів між різними частинами об'єкта. (1) Опис Як показано на Фіг. 1, цей винахід являє собою обертовий диск 100. Більш конкретно, цей винахід являє собою обертовий диск 100, який можна використовувати для створення ілюзії левітації. Як зазначено вище, концепція левітуючого об'єкта була раніше застосована у фокусі "Літаюча карта", під час якого фокусник обертає підвішену карту. Однак карту дуже важко обертати, тому що вона не є круглою. До того ж карта настільки легка, що її важко врівноважувати під час обертання. Проблема існує також з іншими відомими "левітуючими" об'єктами, оскільки вони не мають рівномірно розподіленої маси, так що коли їх обертають, то вони легко втрачають свою врівноваженість, що послаблює ілюзію левітації. Як вдосконалення відомих пристроїв, цей винахід являє собою обертовий диск 100, який сконструйований так, що включає в себе батареї, розташовані по периферії диска, так що під час обертання маса розподіляється по зовнішній частині/периферії диска. Перевагою цієї конструкції є те, що забезпечується ідеальна врівноваженість, так що коли диск обертається, то він не втрачає врівноваженості або не перевертається, що дозволяє диску обертатися швидко, залишатися сталим і зберігати швидкість обертання. Енші подробиці, які стосуються цього винаходу, наведені нижче. Обертовий диск включає в себе дископодібний корпус 102 з групою джерел 104 світла, з'єднаних із корпусом 102. Корпусу 102 може бути надана будь-яка форма, що підходить для обертання. Як необмежувальний приклад, корпусу 102 надана форма НЛО, так що обертовий диск 100 набує зовнішнього вигляду мініатюрного НЛО. Корпус 102 має центральну вісь 106, навколо якої диск 100 можна обертати. Щоб забезпечити центральну точку обертання, центральна вісь 106 проходить через центр диска 100. Як показано на Фіг. 2, щоб диск 100 обертався, диск 100 необхідно на чому-небудь підвісити. Таким чином, цей винахід також включає в себе мікронитку 200 для з'єднання з дископодібним корпусом 102. Мікронитка 200, яка іноді згадується як "невидима нитка", є будь-якою 3 UA 110202 C2 5 10 15 20 25 30 35 40 45 50 55 60 прийнятною ниткою або мікроволокном, тобто дуже тонкою і ледве видимою неозброєним оком. Мікронитка може бути виготовлена з нейлону, який був розділений на окремі волокна, або, у деяких випадках, із одинарної шовкової нитки. Необмежувальним прикладом прийнятної мікронитки є "Невидима нитка", яку продає Егаль Месіка. Для надання користувачеві можливості приклеювати мікронитку 200 до дископодібного корпусу 102 може бути передбачена клейка речовина 202. Клейка речовина 202 є будь-якою прийнятною речовиною, яка застосовується, щоб надати користувачеві можливість вибіркового приклеювання мікронитки 200 до дископодібного корпусу 102, необмежувальним прикладом такої речовини є віск. Таким чином, при використанні диска користувач може застосовувати віск для прикріплення мікронитки 200 до диска 100. При використанні диска слід мати на увазі, що клейку речовину 202 часто прикріплюють у першу чергу до мікронитки 200, а потім до диска 100. Тому, коли клейкою речовиною 202 охоплюють нитку або прикріплюють її до мікронитки 200 в інший спосіб, то можуть бути труднощі з центруванням мікронитки 200 в клейкій речовині 202. До того ж, коли клейку речовину 202 потім прикріплюють до диска 100, то диск рідко центрується повною мірою. По суті, важливо відзначити, що розташування батарей (тобто джерела 306 живлення, як докладніше описано нижче) по периферії диска 100 або корпусу 102 сприяє збереженню стабілізації диска 100 під час обертання. Фіг. 3 являє собою зображення складових частин диска 100. Як показано, корпус 102 включає в себе першу половину 300 та другу половину 302, при цьому дві половини утримуються разом гвинтом 303 (або будь-яким іншим прийнятним механізмом чи пристроєм, таким як заскочки, затискачі тощо). Як може зрозуміти фахівець у цій галузі, корпус 102 та різні складові частини, описані в цьому документі, можуть бути виконані з будь-якої кількості прийнятних деталей і будь-яких прийнятних матеріалів для розміщення та прикріплення різних елементів згідно із цим винаходом. Як необмежувальний приклад, гвинт 303 може бути пластмасовим гвинтом, у той час як корпус 102 може бути виготовлений із пластмаси, або пінопласту, або будь-якого іншого легковагого матеріалу, який дозволить диску 100 бути підвішеним на мікронитці. Також слід відзначити, що корпус 102 може бути виконаний у вигляді однієї деталі або у вигляді множини деталей (наприклад, перша половина 300 і друга половина 302), як зображено на Фіг. 3А. Крім того, диск 100 може бути виконаний так, щоб мати будь-який прийнятний розмір. Як необмежувальний приклад, диск 100 в зібраному вигляді має ширину 83 мм і висоту 22 мм. Монтажна плата (така як друкована плата) прикріплена до корпусу 102 та електрично з'єднана з джерелами 104 світла. Джерела 104 світла являють собою будь-який(-і) прийнятний(і) виріб(-оби), який(-і) здатний(-і) світитися, необмежувальним прикладом якого(-их) є світловипромінювальні діоди (LED). Для живлення джерел 104 світла джерело 306 живлення електрично з'єднане з монтажною платою 304 та/або з джерелами 104 світла. Джерело 306 живлення являє собою будь-який прийнятний виріб, здатний забезпечити живленням джерела 104 світла, необмежувальним прикладом якого є набір 3-вольтових літієвих батарей. Слід зазначити, що в жодному з аспектів цього винаходу жодна з батарей не буде працювати на 3,3 В, тому що доданий підвищувальний (ступінчастий) конвертер, який підвищує напругу живлення для вмикання світловипромінювальних діодів (наприклад, сині та зелені світловипромінювальні діоди можуть вимагати більшої напруги живлення, такої як 3,3 В). Слід зазначити, що цей винахід може бути здійснений так, щоб включати в себе будь-яку прийнятну кількість джерел 104 світла (наприклад, світловипромінювальних діодів). Як необмежувальний приклад, диск 100 включає в себе п'ять (5) джерел світла, прикріплених до нього. Також слід зазначити, що світловипромінювальні діоди можуть мати будь-який колір і бути розташовані в будь-якому порядку. Як необмежувальний приклад, можуть бути передбачені такі кольори світловипромінювальних діодів від верху до низу – червоний, синій, жовтий, зелений і червоний. Також слід зазначити, що світловипромінювальні діоди можуть бути виконані так, щоб блимати під час обертання диска 100. Наприклад, блимання може бути постійним або у змінному ритмі для групи світловипромінювальних діодів. Як необмежувальний приклад, зміни в ритмі блимання можуть створювати будь-яку прийнятну послідовність або багато складних послідовностей (наприклад, 30 послідовностей). Крім того, під час демонстрації ілюзії левітації миготливі світловипромінювальні діоди використовуються, щоб перенаправити погляди публіки на миготливі джерела світла та послідовності імпульсів світла на диску 100 і відвернути їх від мікронитки, яка підвішує диск і забезпечує ілюзію левітації. На Фіг. 3А зображені джерела 104 світла, з'єднані з планкою 305 для кріплення світловипромінювальних діодів, яка розташована між корпусом 102 та консольним елементом 4 UA 110202 C2 5 10 15 20 25 30 35 40 45 50 55 60 310 монтажної плати 304. Проте слід мати на увазі, що цей винахід не має бути обмежений цим документом, оскільки планка 305 для кріплення світловипромінювальних діодів не обов'язково має знаходитися поряд із консольним елементом 310 монтажної плати 304 і, натомість, може бути розташована в будь-якому прийнятному місці. Як інший необмежувальний приклад, планка 305 для кріплення світловипромінювальних діодів може перебувати між шарами монтажної плати 304. Як ще один необмежувальний приклад, замість множини отворів 307 для світловипромінювальних діодів у корпусі 102, крізь які виступають джерела 104 світла, диск 100 може мати єдиний отвір зверху диска 100, крізь який проходить планка 305 для кріплення світловипромінювальних діодів або електричний провід, що дозволяє приклеїти або закріпити планку 305 для кріплення світловипромінювальних діодів зверху диска 100. Нежорстка (гнучка) монтажна плата зі світловипромінювальними діодами (наприклад, планка 305 для кріплення світловипромінювальних діодів) може потім бути приклеєна зверху диска 100. В одному з аспектів цього винаходу корпус 102 може бути виготовлений із легковагого матеріалу, такого як пінопласт, який дозволить легко приклеїти до нього планку 305 для кріплення світловипромінювальних діодів. Як показано на Фіг. 3А, монтажна плата 304 розташована всередині корпусу 102 і включає в себе центральну частину 308 і множину консольних елементів 310, кожен із яких виступає з центральної частини 308 плати і простягається до кінця 312 консольного елемента. Монтажна плата 304 включає в себе будь-яку прийнятну кількість консольних елементів 310, які виступають із центральної частини 308, при цьому необмежувальні приклади монтажної плати мають два, три і чотири консольні елементи. Як показано, монтажна плата 304 включає в себе три консольні елементи 310, які мають по суті одну і ту саму форму і які рівномірно розміщені навколо центральної частини 308, щоб маса монтажної плати 304 була по суті рівномірно розподілена навколо центральної частини 308 і центральної осі (зображено на Фіг. 1). Слід зазначити, що форму монтажної плати 304 з трьома консольними елементами 310, як зображено на Фіг. 3А, можна замінити іншими варіантами. Наприклад, і як показано на Фіг. 3В, монтажна плата 304' може бути виконана з чотирма консольними елементами, щоб бути схожою на знак "плюс", із джерелами 306 живлення (батареями), які розташовані на кінці кожного консольного елемента. Як ще один необмежувальний приклад, і як показано на Фіг. 3С, монтажна плата 304'' може бути виконана у вигляді пластини з лише двома консольними елементами, які виступають із центральної частини, і з лише двома джерелами 306 живлення (батареями), які розташовані на кінці кожного з двох консольних елементів. На Фіг. 3D зображений ще один необмежувальний приклад монтажної плати 304''', у якої кожен консольний елемент 310 має наскрізні отвори 314, виконані в консольних елементах 310. У кожному консольному елементі 310 може бути один отвір 314 або багато отворів 314. Отвори 314 можуть розташовуватися уздовж кожного консольного елемента 310 по всій довжині, від центральної частини 308 до кінця консольного елемента 310, де розміщене джерело 306 живлення (батарея). Отвори 314 зменшують масу монтажної плати 304''', що допомагає розподілити масу до периферії диска. Це в підсумку зменшує масу, так що для підтримування необхідна мікронитка, та допомагає зберегти врівноваженість диска. Як може зрозуміти фахівець у цій галузі, незважаючи на те, що отвори 314 зображені наскрізними на конструкції з трьома консольними елементами, цей винахід не обмежений таким варіантом виконання, оскільки отвори 314 можуть бути виконані в монтажній платі будь-якої конструкції, включаючи конструкції з чотирма консольними елементами і двома консольними елементами, як зображено на Фіг. 3В і Фіг. 3С, відповідно. Крім того, як джерело 306 живлення диск 100 включає в себе будь-яку прийнятну кількість батарей. Наприклад, диск 100 включає в себе три батареї. У цьому аспекті цього винаходу на кінці 312 кожного з консольних елементів прикріплена батарея (тобто джерело 306 живлення). В результаті прикріплення батарей до кінців 312 консольних елементів маса рівномірно розподіляється по периферії диска 100, що забезпечує сталість обертання, коли диск 100 обертається. Диск 100 може включати в себе будь-який прийнятний перемикальний механізм для вмикання джерел 104 світла. Наприклад, для подання електроенергії на джерела 104 світла може бути доданий повзунковий перемикач (або кнопка тощо), і таким чином користувачеві надається можливість вручну вмикати і вимикати джерела 104 світла. В альтернативному варіанті виконання з монтажною платою 304 може бути електрично з'єднаний керований відцентровою силою перемикач 313. Керований відцентровою силою перемикач 313 являє собою будь-який прийнятний перемикальний механізм, який використовується для вмикання джерел 104 світла на час обертання диска 100. Як необмежувальний приклад, керований відцентровою силою перемикач 313 включає в себе 5 UA 110202 C2 5 10 15 20 25 30 35 40 45 50 55 60 пружину і штирок, який виступає з монтажної плати 304. Коли диск 100 обертається, відцентрова сила впливає на пружину й спричинює дотик пружиною штирка/контакту (і замикання електричного кола) та вмикання джерел 104 світла. В іншому альтернативному варіанті виконання, коли обертовий диск 100 починає уповільнюватися, перемикач 313 розмикає електричне коло, що спричинює вимикання джерел 104 світла. Слід зазначити, що перемикач 313, який приводить у дію цей модуль, може бути розташований у будь-якому прийнятному місці. Наприклад, і як зображено на Фіг. 3А, перемикач 313 може бути розташований у центрі монтажної плати 304. В альтернативному варіанті здійснення, і як зображено на Фіг. 3D, замість розташування поблизу центру, перемикач 313 може бути розташований на кінці 312 консольного елемента монтажної плати 304'''. Це розташування також зображено на Фіг. 3Е, де перемикач 313 знаходиться зверху монтажної плати 304. Більш конкретно, перемикач 313 знаходиться поряд із кінцем 312 консольного елемента зверху джерела 306 живлення. Це дозволяє перемикачу 313 знаходитися поблизу периферії диска 100, але, тим не менш, надає можливість легко замінювати джерело 306 живлення (батарею). Еншими словами, пружина приводить у дію модуль, поки диск 100 обертається, і вимикає модуль, коли рух відсутній, тому що пружина не торкається контакта. Перемикач також може мати таймер для того, щоб можна було встановлювати, як довго будуть увімкнені джерела світла. Пружинний перемикач (тобто керований відцентровою силою перемикач 313) може знаходитися посередині диска 100, він також може знаходитися на краю монтажної плати 304, або впритул до батареї. Бажано, щоб керований відцентровою силою перемикач 313 знаходився поряд із кінцем 312 консольного елемента і впритул до батареї, тому що коли диск 100 обертається, відцентрова сила біля периферії диска 100 більша, що робить контакт більш чутливим для вмикання світловипромінювальних діодів. Диск 100 також може включати в себе мікропроцесор 314, який прикріплений до корпусу 102 (із застосуванням монтажної плати 304 або будь-якого іншого підходящого з'єднання) і електрично з'єднаний із монтажною платою 304. Мікропроцесор 314 призначений для того, щоб вмикати джерела світла в різноманітних змінюваних послідовностях. Наприклад, світловипромінювальні діоди будуть блимати, щоб створювати різні послідовності (наприклад, тридцять різних послідовностей). В іншому аспекті цього винаходу мікропроцесор 314 може бути факультативно виконаний так, щоб вимикати джерела 104 світла через заздалегідь заданий проміжок часу після того, як обертовий диск 100 припинить обертання (наприклад, через одну секунду). Як зображено, мікропроцесор 314 прикріплений до монтажної плати 304 в центральній частині 308, щоб зменшити його вплив на сталість обертання диска 100. Як описано вище і зображено на фігурах, для підтримання сталості обертання важливим є обважнення диска 100. Це також ілюстровано місцем розташування трьох консольних елементів 310 із батареями, розташованими на кінцях 312 консольних елементів. В інших варіантах конструкції, таких як монтажна плата 304, виконана у вигляді однієї планки (тобто двох консольних елементів, що виступають із центральної частини 308), батареї були б розташовані на кінці 312 кожного з двох консольних елементів, із мікропроцесором 314, розташованим у центральній частині 308. Зновутаки, це забезпечує диску сталість обертання в результаті рівномірного розподілу маси по всій ширині диска 100 і, бажано, у напрямку до периферії диска. У результаті розподілу маси у напрямку до периферії диск 100 при обертанні зберігає обертальний момент подібно до маховика або гіроскопа. Фіг. 4 являє собою ілюстрацію, яка зображує першу половину 300 диска і внутрішні складові частини. Як показано, монтажна плата 304 включає в себе три консольні елементи 310, які виступають з неї і рівномірно розподілені навколо центральної частини 308. Також поряд із центральною частиною 308 (або безпосередньо на ній) прикріплений мікропроцесор 314. Крім того, зображений керований відцентровою силою перемикач, у тому числі його пружина 400 та штирок 402, який виступає з монтажної плати 304. На закінчення, зображені батареї (тобто джерело 306 живлення), прикріплені до кінця 312 кожного з консольних елементів. Для подальшого розуміння, Фіг. 5 являє собою вигляд збоку диска 100 в поперечному розрізі. Як показано, монтажна плата 304 змонтована всередині корпусу 102, із джерелами 104 світла, електрично з'єднаними 500 (із застосуванням дротів, електричної схеми або будь-якого іншого прийнятного електричного з'єднання) з монтажною платою 304. Крім того, на Фіг. 6, Фіг. 7, Фіг. 8 та Фіг. 9 зображені відповідно вигляди диска 100 ззаду, справа, зверху і знизу. Таким чином, як зможе зрозуміти фахівець у цій галузі, конструкція і маса обертового диска 100 забезпечують виробу сталість обертання, оскільки, коли його обертають, він обертається навколо центральної осі. Це є важливим, коли демонструється ілюзія левітації. Прикладом такої 6 UA 110202 C2 5 10 15 ілюзії буде прикріплення мікронитки до корпусу з використанням клейкої речовини (як описано вище). Енший кінець мікронитки може бути намотаний навколо вуха користувача і приклеєний до нього липкою стрічкою, тим самим підвішуючи обертовий диск до вуха користувача. Після того як обертовий диск 100 підвішений, його можна обертати, створюючи ілюзію того, що диск 100 ширяє в повітрі. Через те, що мікронитку важко побачити, користувач може "переміщати" диск 100 від однієї руки до іншої шляхом захоплювання великим пальцем нитки і керування диском 100 відповідно до бажань. Ця ілюзія може бути посилена шляхом закидання диска 100 навколо тулуба користувача, при цьому диск, завдяки своєму обертальному моменту і завдяки тому, що він прикріплений до тулуба користувача, буде обертатися навколо користувача. Слід зазначити, що при демонстрації цієї ілюзії диск можна факультативно розкрутити на столі, після чого підняти зі столу з використанням мікронитки. На закінчення, цим винаходом запропонований обертовий диск, який включає в себе батареї, розташовані на периферії диска, так що під час обертання маса розподілена по зовнішній частині/периферії диска. Перевагою цієї конструкції є те, що забезпечується ідеальна врівноваженість, так що коли диск обертається, то він не втрачає врівноваженості або не перевертається, що дозволяє диску обертатися швидко, залишатися сталим і зберігати швидкість обертання. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 1. Обертовий диск, який включає в себе дископодібний корпус, який має центральну вісь; групу джерел світла, з'єднану з корпусом; монтажну плату, прикріплену до корпусу та електрично з'єднану з джерелами світла, причому вона включає в себе центральну частину і три консольні елементи, які мають по суті одну і ту саму форму, кожен із яких виступає від центральної частини плати і простягається до кінця консольного елемента, із забезпеченням загалом рівномірного розподілу маси монтажної плати навколо її центральної частини; джерело живлення, електрично з'єднане з монтажною платою для живлення джерел світла, яке включає в себе три батареї, по одній батареї, прикріпленій на кінці кожного з консольних елементів, із забезпеченням загалом рівномірного розподілу маси обертового диска навколо центральної осі; і мікронитку, виконану з можливістю приєднання до дископодібного корпусу, так що прикріплення мікронитки до дископодібного корпусу і обертання дископодібного корпусу навколо центральної осі зумовлює увімкнення джерел світла. 2. Обертовий диск за п. 1, який відрізняється тим, що джерела світла є світловипромінювальними діодами. 3. Обертовий диск за п. 1, який відрізняється тим, що додатково включає в себе мікропроцесор, прикріплений до корпусу та електрично з'єднаний із монтажною платою, виконаний з можливістю спричинення вмикання джерел світла в різноманітних послідовностях, що можуть змінюватися. 4. Обертовий диск за п. 3, який відрізняється тим, що додатково включає в себе керований відцентровою силою перемикач, електрично з'єднаний із монтажною платою, при цьому згаданий керований відцентровою силою перемикач виконаний з можливістю активації джерел світла при обертанні обертового диска. 5. Обертовий диск за п. 4, який відрізняється тим, що мікропроцесор також виконаний з можливістю спричинення вимикання джерел світла через заздалегідь заданий проміжок часу після того, як обертовий диск припинить обертання. 6. Обертовий диск за п. 5, який відрізняється тим, що керований відцентровою силою перемикач прикріплений до монтажної плати біля кінця консольного елемента. 7. Обертовий диск за п. 1, який відрізняється тим, що монтажна плата розташована всередині корпусу. 8. Обертовий диск за п. 7, який відрізняється тим, що додатково включає в себе мікропроцесор, прикріплений до корпусу та електрично з'єднаний із монтажною платою, виконаний з можливістю спричинення вмикання джерел світла в різноманітних послідовностях, що можуть змінюватися. 9. Обертовий диск за п. 8, який відрізняється тим, що мікропроцесор також виконаний з можливістю спричинення вимикання джерел світла через заздалегідь заданий проміжок часу після того, як обертовий диск припинить обертання. 7 UA 110202 C2 5 10. Обертовий диск за п. 7, який відрізняється тим, що додатково включає в себе керований відцентровою силою перемикач, електрично з'єднаний із монтажною платою, при цьому згаданий керований відцентровою силою перемикач виконаний з можливістю активації джерел світла при обертанні обертового диска. 11. Обертовий диск за п. 10, який відрізняється тим, що керований відцентровою силою перемикач прикріплений до монтажної плати біля кінця консольного елемента. 12. Обертовий диск за п. 7, який відрізняється тим, що джерела світла є світловипромінювальними діодами. 8 UA 110202 C2 9 UA 110202 C2 10 UA 110202 C2 11 UA 110202 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
