Пристрій контролю та сполучення модема з еом

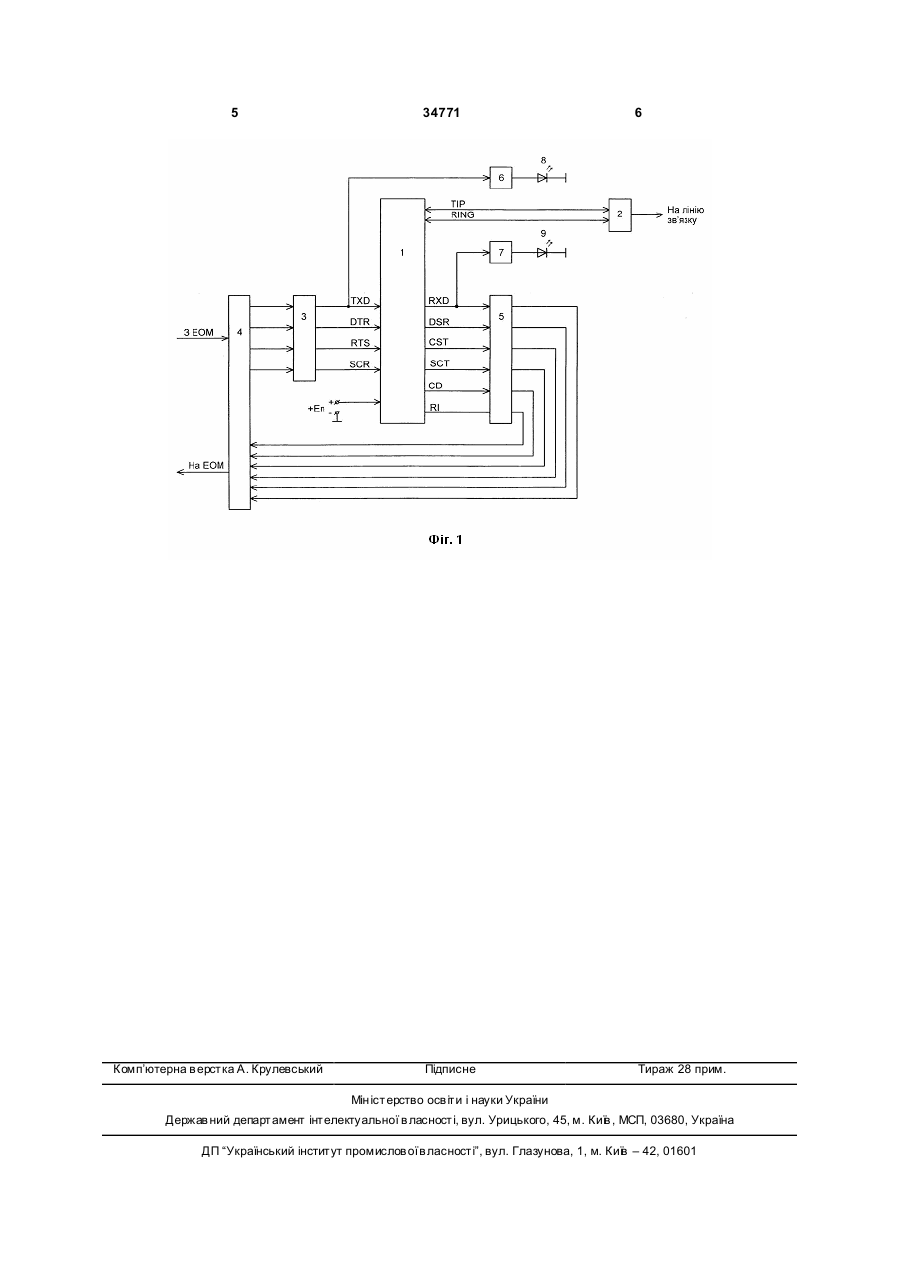

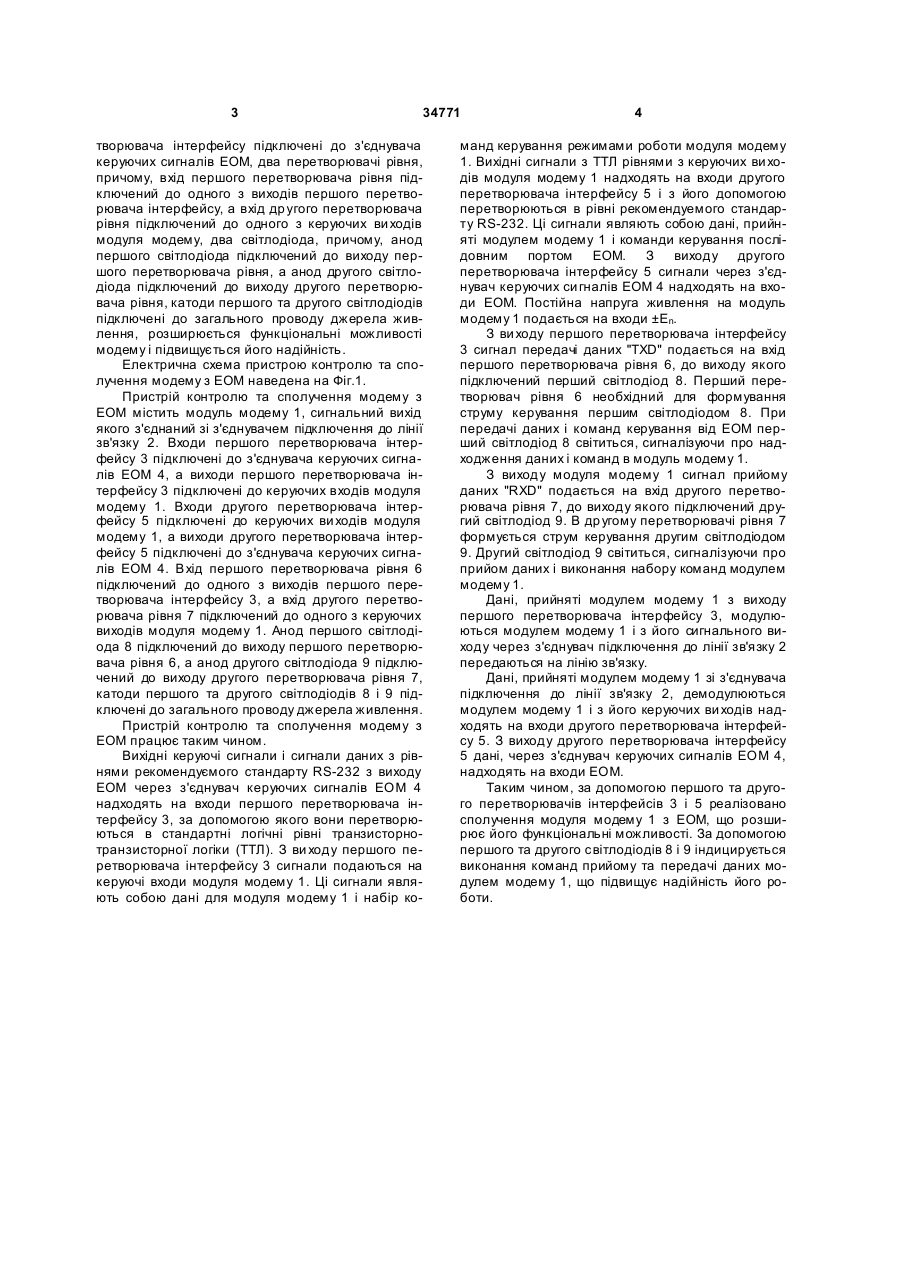

Пристрій контролю та сполучення модема з ЕОМ, що містить модуль модема, сигнальний вихід якого з'єднаний зі з'єднувачем підключення до лінії зв'язку, який відрізняється тим, що в нього введені перший перетворювач інтерфейсу, входи якого підключені до з'єднувача керуючих сигналів ЕОМ, а ви ходи першого перетворювача інтерфейсу підключені до керуючих входів модуля модема, 3 34771 творювача інтерфейсу підключені до з'єднувача керуючих сигналів ЕОМ, два перетворювачі рівня, причому, вхід першого перетворювача рівня підключений до одного з виходів першого перетворювача інтерфейсу, а вхід др угого перетворювача рівня підключений до одного з керуючих ви ходів модуля модему, два світлодіода, причому, анод першого світлодіода підключений до виходу першого перетворювача рівня, а анод другого світлодіода підключений до виходу другого перетворювача рівня, катоди першого та другого світлодіодів підключені до загального проводу джерела живлення, розширюється функціональні можливості модему і підвищується його надійність. Електрична схема пристрою контролю та сполучення модему з ЕОМ наведена на Фіг.1. Пристрій контролю та сполучення модему з ЕОМ містить модуль модему 1, сигнальний вихід якого з'єднаний зі з'єднувачем підключення до лінії зв'язку 2. Входи першого перетворювача інтерфейсу 3 підключені до з'єднувача керуючих сигналів ЕОМ 4, а виходи першого перетворювача інтерфейсу 3 підключені до керуючих входів модуля модему 1. Входи другого перетворювача інтерфейсу 5 підключені до керуючих ви ходів модуля модему 1, а виходи другого перетворювача інтерфейсу 5 підключені до з'єднувача керуючих сигналів ЕОМ 4. Вхід першого перетворювача рівня 6 підключений до одного з виходів першого перетворювача інтерфейсу 3, а вхід другого перетворювача рівня 7 підключений до одного з керуючих виходів модуля модему 1. Анод першого світлодіода 8 підключений до виходу першого перетворювача рівня 6, а анод другого світлодіода 9 підключений до виходу другого перетворювача рівня 7, катоди першого та другого світлодіодів 8 і 9 підключені до загального проводу джерела живлення. Пристрій контролю та сполучення модему з ЕОМ працює таким чином. Вихідні керуючі сигнали і сигнали даних з рівнями рекомендуємого стандарту RS-232 з виходу ЕОМ через з'єднувач керуючих сигналів ЕОМ 4 надходять на входи першого перетворювача інтерфейсу 3, за допомогою якого вони перетворюються в стандартні логічні рівні транзисторнотранзисторної логіки (ТТЛ). З ви ходу першого перетворювача інтерфейсу 3 сигнали подаються на керуючі входи модуля модему 1. Ці сигнали являють собою дані для модуля модему 1 і набір ко 4 манд керування режимами роботи модуля модему 1. Вихідні сигнали з ТТЛ рівнями з керуючих ви ходів модуля модему 1 надходять на входи другого перетворювача інтерфейсу 5 і з його допомогою перетворюються в рівні рекомендуемого стандарту RS-232. Ці сигнали являють собою дані, прийняті модулем модему 1 і команди керування послідовним портом ЕОМ. З виходу другого перетворювача інтерфейсу 5 сигнали через з'єднувач керуючих си гналів ЕОМ 4 надходять на входи ЕОМ. Постійна напруга живлення на модуль модему 1 подається на входи ±Еn. З ви ходу першого перетворювача інтерфейсу 3 сигнал передачі даних "TXD" подається на вхід першого перетворювача рівня 6, до виходу якого підключений перший світлодіод 8. Перший перетворювач рівня 6 необхідний для формування струму керування першим світлодіодом 8. При передачі даних і команд керування від ЕОМ перший світлодіод 8 світиться, сигналізуючи про надходження даних і команд в модуль модему 1. З виходу модуля модему 1 сигнал прийому даних "RXD" подається на вхід другого перетворювача рівня 7, до виходу якого підключений другий світлодіод 9. В др угому перетворювачі рівня 7 формується струм керування другим світлодіодом 9. Другий світлодіод 9 світиться, сигналізуючи про прийом даних і виконання набору команд модулем модему 1. Дані, прийняті модулем модему 1 з виходу першого перетворювача інтерфейсу 3, модулюються модулем модему 1 і з його сигнального виходу через з'єднувач підключення до лінії зв'язку 2 передаються на лінію зв'язку. Дані, прийняті модулем модему 1 зі з'єднувача підключення до лінії зв'язку 2, демодулюються модулем модему 1 і з його керуючих ви ходів надходять на входи другого перетворювача інтерфейсу 5. З виходу другого перетворювача інтерфейсу 5 дані, через з'єднувач керуючих сигналів ЕОМ 4, надходять на входи ЕОМ. Таким чином, за допомогою першого та другого перетворювачів інтерфейсів 3 і 5 реалізовано сполучення модуля модему 1 з ЕОМ, що розширює його функціональні можливості. За допомогою першого та другого світлодіодів 8 і 9 індицирується виконання команд прийому та передачі даних модулем модему 1, що підвищує надійність його роботи. 5 Комп’ютерна в ерстка А. Крулевський 34771 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
