Різальний диск з гвинтовою канавкою

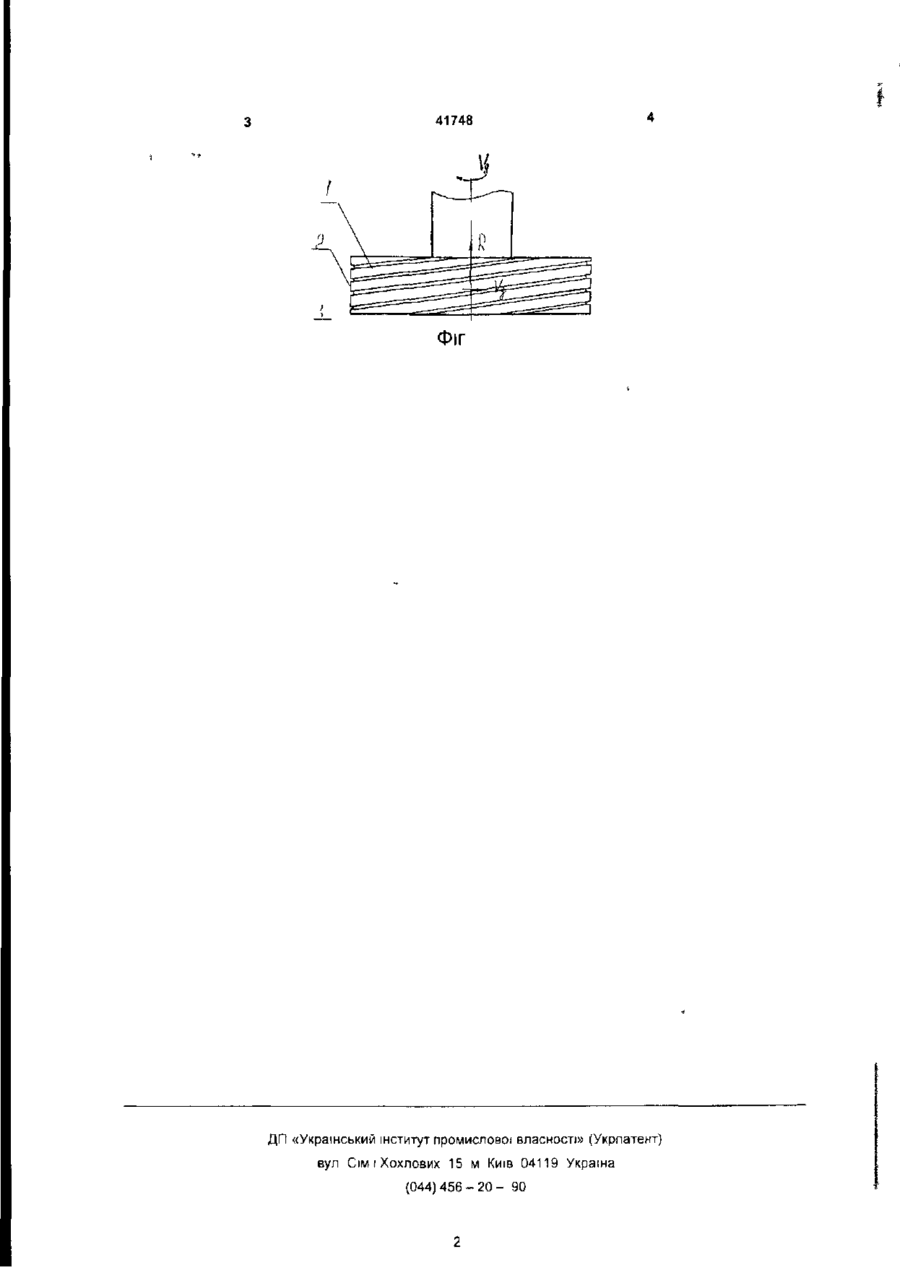

Різальний диск з гвинтовою канавкою, що містить корпус та елементи його кріплення на шпинделі верстата, який відрізняється тим, що на передній поверхні диска виконано гвинтову канавку Винахід відноситься до галузі металообробки и призначений для полегшення сходу стружки по передній поверхні різального диска Відомо конструкції' різального диска для обробки плоских поверхонь деталей Як аналоги можуть бути прийняті: 1. Зарубицький Є У фрезерування плоских поверхонь металевим диском // Технологія та організація виробництва. - 1981. - № 1 - С 32-33 Різальний диск, який складається з корпусу та елементів його кріплення на шпинделі верстата 2 Зарубицький Є У Термофрикційна обробка плоских поверхонь деталей на фрезерувальних верстатах. // Технологія та організація виробництва - 1987. - № 3 - С 37-39 Різальний диск, який складається з корпусу та елементів його кріплення на шпінделі верстата Передня поверхня різального диска гладка 3 Зарубицький Є У Розробка і дослідження ефективності процесу термофрикційно'і обробки матеріалів - К , 1993 С 76. Згадані аналоги мають спільний недолік утруднений схід стружки по передній поверхні різального диска, зумовлений його конструкцією, в яких передня поверхня гладка, без елементів, що сприяють сходу стружки. За прототип приймається різальний диск (див. Зарубицький Є У. Термофрикційна обробка поверхонь деталей на фрезерувальних верстатах. II Технологія та організація виробництва -1987 -№ З С 37-39), який складається з корпусу та елементів його кріплення на шпинделі верстата. Передня поверхня різального диска гладка Прототип має недолік - утруднений схід стружки по передній поверхні різального диска, з гладкою перед ньою поверхнею, без елементів, що сприяють сходу стружки. В основу запропонованого винаходу поставлено задачу полегшення сходу стружки по передній поверхні різального диска за рахунок того, що передня поверхня різального диска має гвинтову канавку, яка полегшує схід стружки, що зумовить зменшення витрати електроенергії Поставлена задача досягається тим, що різальний диск містить корпус, елементи його кріплення на шпинделі верстата, згідно винаходу, передня поверхня диска мас гвинтову канавку Під час роботи різальний диск обертається І, завдяки цьому, в МІСЦІ касания стружки та передньої поверхні в зоні гвинтової канавки виникає підйомна сила, яка полегшує переміщення стружки по передній по верхні різального диска Сутність винаходу пояснюється кресленням, де зображено різальний диск Різальний диск має корпус різального диска І, передню поверхню 2, гвинтову канавку 3 Показані також напрямок обертання різального диска Vg, та підйомна сила Rn Робота різального диска полягає в тому, що для виготовлення плоскої поверхні різальний диск 1 обертається в напрямку У3 Від тертя передньої поверхні 2 диска 1 по поверхні шару, який знімається, нагрівається зона різання, де має місце пластична деформація з утворенням стружки Під час роботи стружка переміщується по передній поверхні різального диска, а гвинтова канав ка полегшує цей процес Запропонований пристрій реалізовано в лабораторних умовах Результат експерименту трати енергії на різання на 5-10% 00 41748 ДП «Український інститут промислової власності» (Укрпатент) вул Сім і Хохлових 15 м Київ 04119 Україна (044)456-20- 90
