Дерев’яний або інший діелектричний ємнісний сенсорний інтерфейс і гучномовець, який його містить

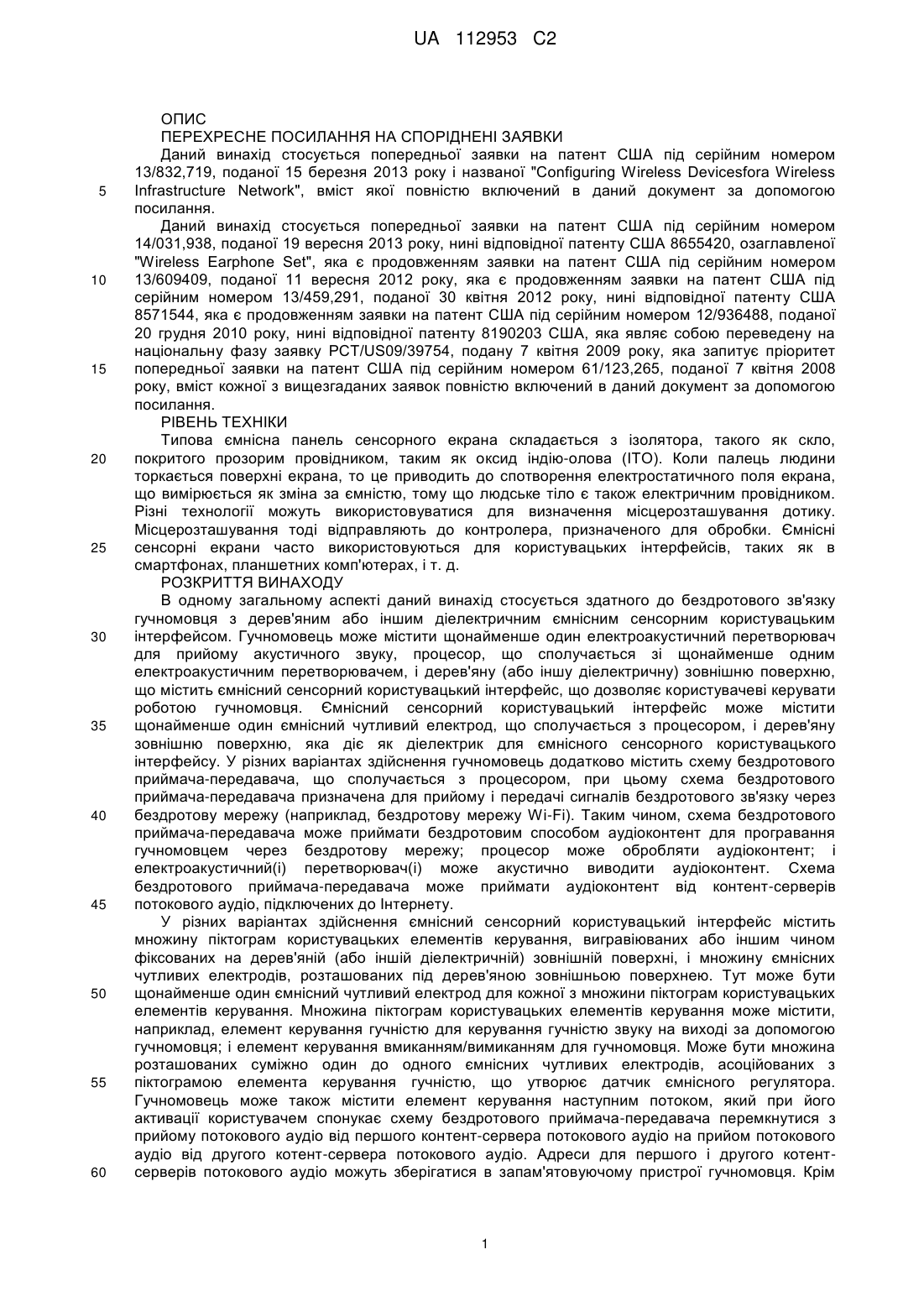

Реферат: Гучномовець з можливістю здійснення бездротового зв'язку включає в себе дерев'яний ємнісний сенсорний користувацький інтерфейс. Гучномовець може містити щонайменше один електроакустичний перетворювач, процесор, що сполучається зі щонайменше одним електроакустичним перетворювачем, і дерев'яну зовнішню поверхню, що містить ємнісний сенсорний користувацький інтерфейс, який дозволяє користувачеві керувати роботою гучномовця. Дерев'яна зовнішня поверхня діє як діелектрик для ємнісного сенсорного користувацького інтерфейсу. Гучномовець може містити схему бездротового приймачапередавача для прийому і передачі сигналів бездротового зв'язку через бездротову мережу. Схема бездротового приймача-передавача може приймати бездротовим чином аудіоконтент від контент-серверів потокового аудіо, які підключені до Інтернету. Ємнісний сенсорний користувацький інтерфейс містить множину піктограм користувацьких елементів керування, вигравіюваних на дерев'яній зовнішній поверхні, і множину ємнісних чутливих електродів, розташованих під дерев'яною зовнішньою поверхнею. UA 112953 C2 (12) UA 112953 C2 UA 112953 C2 5 10 15 20 25 30 35 40 45 50 55 60 ОПИС ПЕРЕХРЕСНЕ ПОСИЛАННЯ НА СПОРІДНЕНІ ЗАЯВКИ Даний винахід стосується попередньої заявки на патент США під серійним номером 13/832,719, поданої 15 березня 2013 року і названої "Configuring Wireless Devicesfora Wireless Infrastructure Network", вміст якої повністю включений в даний документ за допомогою посилання. Даний винахід стосується попередньої заявки на патент США під серійним номером 14/031,938, поданої 19 вересня 2013 року, нині відповідної патенту США 8655420, озаглавленої "Wireless Earphone Set", яка є продовженням заявки на патент США під серійним номером 13/609409, поданої 11 вересня 2012 року, яка є продовженням заявки на патент США під серійним номером 13/459,291, поданої 30 квітня 2012 року, нині відповідної патенту США 8571544, яка є продовженням заявки на патент США під серійним номером 12/936488, поданої 20 грудня 2010 року, нині відповідної патенту 8190203 США, яка являє собою переведену на національну фазу заявку РСТ/US09/39754, подану 7 квітня 2009 року, яка запитує пріоритет попередньої заявки на патент США під серійним номером 61/123,265, поданої 7 квітня 2008 року, вміст кожної з вищезгаданих заявок повністю включений в даний документ за допомогою посилання. РІВЕНЬ ТЕХНІКИ Типова ємнісна панель сенсорного екрана складається з ізолятора, такого як скло, покритого прозорим провідником, таким як оксид індію-олова (ITO). Коли палець людини торкається поверхні екрана, то це приводить до спотворення електростатичного поля екрана, що вимірюється як зміна за ємністю, тому що людське тіло є також електричним провідником. Різні технології можуть використовуватися для визначення місцерозташування дотику. Місцерозташування тоді відправляють до контролера, призначеного для обробки. Ємнісні сенсорні екрани часто використовуються для користувацьких інтерфейсів, таких як в смартфонах, планшетних комп'ютерах, і т. д. РОЗКРИТТЯ ВИНАХОДУ В одному загальному аспекті даний винахід стосується здатного до бездротового зв'язку гучномовця з дерев'яним або іншим діелектричним ємнісним сенсорним користувацьким інтерфейсом. Гучномовець може містити щонайменше один електроакустичний перетворювач для прийому акустичного звуку, процесор, що сполучається зі щонайменше одним електроакустичним перетворювачем, і дерев'яну (або іншу діелектричну) зовнішню поверхню, що містить ємнісний сенсорний користувацький інтерфейс, що дозволяє користувачеві керувати роботою гучномовця. Ємнісний сенсорний користувацький інтерфейс може містити щонайменше один ємнісний чутливий електрод, що сполучається з процесором, і дерев'яну зовнішню поверхню, яка діє як діелектрик для ємнісного сенсорного користувацького інтерфейсу. У різних варіантах здійснення гучномовець додатково містить схему бездротового приймача-передавача, що сполучається з процесором, при цьому схема бездротового приймача-передавача призначена для прийому і передачі сигналів бездротового зв'язку через бездротову мережу (наприклад, бездротову мережу Wi-Fi). Таким чином, схема бездротового приймача-передавача може приймати бездротовим способом аудіоконтент для програвання гучномовцем через бездротову мережу; процесор може обробляти аудіоконтент; і електроакустичний(і) перетворювач(і) може акустично виводити аудіоконтент. Схема бездротового приймача-передавача може приймати аудіоконтент від контент-серверів потокового аудіо, підключених до Інтернету. У різних варіантах здійснення ємнісний сенсорний користувацький інтерфейс містить множину піктограм користувацьких елементів керування, вигравіюваних або іншим чином фіксованих на дерев'яній (або іншій діелектричній) зовнішній поверхні, і множину ємнісних чутливих електродів, розташованих під дерев'яною зовнішньою поверхнею. Тут може бути щонайменше один ємнісний чутливий електрод для кожної з множини піктограм користувацьких елементів керування. Множина піктограм користувацьких елементів керування може містити, наприклад, елемент керування гучністю для керування гучністю звуку на виході за допомогою гучномовця; і елемент керування вмиканням/вимиканням для гучномовця. Може бути множина розташованих суміжно один до одного ємнісних чутливих електродів, асоційованих з піктограмою елемента керування гучністю, що утворює датчик ємнісного регулятора. Гучномовець може також містити елемент керування наступним потоком, який при його активації користувачем спонукає схему бездротового приймача-передавача перемкнутися з прийому потокового аудіо від першого контент-сервера потокового аудіо на прийом потокового аудіо від другого котент-сервера потокового аудіо. Адреси для першого і другого котентсерверів потокового аудіо можуть зберігатися в запам'ятовуючому пристрої гучномовця. Крім 1 UA 112953 C2 5 10 15 20 25 30 35 40 45 50 55 60 того, гучномовець може також містити елемент керування, який, при його активації користувачем, спонукає схему бездротового приймача-передавача передавати індикацію для треку, що програється гучномовцем, яка повинна бути передана в систему віддаленого сервера, підключеного до Інтернету. Індикація для треку може бути індикацією підтвердження з боку користувача для треку і/або система віддаленого сервера може містити серверну систему вебсайтів соціальних мереж. Ці й інші переваги даного винаходу будуть очевидні з нижченаведеного опису. US2013/294638 стосується корпусів гучномовця і систем, що мають один або більше динаміків, встановлених на них. Система динаміків сконструйована з корпусу, що має першу плоску задню стінку, першу і другу плоскі бічні стінки, першу і другу плоскі передні стінки, а також верхній торець і нижній торець. Такі корпуси гучномовця можуть бути виготовлені з дерева, деревного композиційного матеріалу або пластику. Згідно з одним з методів, стінки і торці корпусу динаміка виготовлені з фіброліту середньої густини (MDF). Згідно з одним з методів, система динаміків включає в себе три головки динаміків, причому щонайменше одна з головок динаміків змонтована на кожній із задньої стінки, першої і другої передніх стінок. Проводка передбачена для підключення головок динаміків до конекторів, що забезпечують підключення до джерела сигналу. Один з методів включає в себе елемент керування гучністю для регулювання гучності динаміків. Елемент керування гучністю може бути ручкою, що повертається, яка може використовувати цифровий кодер або аналоговий потенціометр, або будь-який з множини різних типів регуляторів, таких як регулятор ковзання або кнопки вгору і вниз регулювання гучності. Згідно з деякими методами, гучністю можна керувати за допомогою сенсорного екрана введення. Корпус динаміка має екран, який відображає інформацію, таку як рівень гучності, інформацію про пісню, рівень заряду батареї, години і т. д. Екран може бути розташований на верхньому торці, на передніх стінках або на бічних стінках. Згідно з одним з методів, екран є сенсорним екраном, який дозволяє користувачеві вибирати пісні, змінювати гучність або іншим чином вводити інформацію на корпусі динаміків. Корпус динаміка може включати в себе кнопки, що використовуються для введення інформації в доповнення до сенсорного екрана або замість нього. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Різні варіанти здійснення даного винаходу описані тут як приклад з посиланням на наступні креслення, на яких: Фіг. 1 являє собою перспективний фронтальний вигляд гучномовця відповідно до різних варіантів здійснення даного винаходу; Фіг. 2 являє собою схему мережевої системи, в якій гучномовець можна використовувати відповідно до різних варіантів здійснення даного винаходу; Фіг. 3 являє собою схему ємнісного сенсорного користувацького інтерфейсу верхньої дерев'яної поверхні гучномовця відповідно до різних варіантів здійснення даного винаходу; Фіг. 4 являє собою блок-схему компонентів акустичної системи відповідно до різних варіантів здійснення даного винаходу; Фіг. 5-6 являють собою схеми ємнісних сенсорних електродів відповідно до різних варіантів здійснення даного винаходу; Фіг. 7 являє собою блок-схему процесу конфігурування гучномовця для здійснення зв'язку по бездротовій мережі відповідно до різних варіантів здійснення даного винаходу; і Фіг. 8 і 9 являють собою схеми електроакустичних перетворювачів гучномовця відповідно до різних варіантів здійснення даного винаходу. ОПИС В одному загальному аспекті даний винахід стосується здатного до бездротового зв'язку гучномовця з дерев'яним або іншим діелектричним ємнісним сенсорним користувацьким інтерфейсом, переважно, виступаючим ємнісним користувацьким інтерфейсом. Фіг. 1 являє собою вигляд гучномовця 100 і Фіг. 2 являє собою схему бездротової мережі 200 зв'язку, яка включає в себе гучномовець 100 відповідно до різних варіантів здійснення даного винаходу. Гучномовець 100 може приймати контент по бездротовій мережі для програвання (наприклад, аудіо), наприклад, через бездротову лінію 201 зв'язку, таку як мережа Wi-Fi або іншу придатну бездротову мережу. За допомогою мережі Wi-Fi, наприклад, гучномовець 100 може підключатися до мережі Інтернет 202 через точку 206 доступу, так що гучномовець 100 може мати доступ і приймати бездротовим способом аудіопотоки від систем 204 контент-серверів потокового аудіо, які знаходяться в (або підключені до) Інтернеті 202. Дві такі системи 204 контент-серверів потокового аудіо показані на Фіг. 2, для простоти, хоча може бути їх набагато більше. Як описано нижче детальніше, користувач гучномовця 100 може використовувати комп'ютер 208, щоб допомогти сконфігурувати або настроїти гучномовець 100 для його 2 UA 112953 C2 5 10 15 20 25 30 35 40 45 50 55 використання. Комп'ютер 208 може являти собою будь-який обчислювальний пристрій, який підходить для конфігурування гучномовця 100, такий як комп'ютер, ноутбук, планшетний комп'ютер, смартфон і т. д., і який може бути приєднаний до мережі Інтернет 202 (як більшість комп'ютерів). Користувач може використовувати комп'ютер 208 для доступу до веб-сайту, розміщеного на віддаленому сервері 210 при конфігуруванні гучномовця 100. Віддалений сервер 210 може також зберігати параметри конфігурації для гучномовця 100, як описано нижче. Гучномовець 100 може бути виконаний в основному з діелектричного матеріалу, такого як дерево. Наприклад, смола або будь-яка інша придатна деревина може використовуватися. У такому варіанті здійснення гучномовець 100 може містити дерев'яну верхню 102, нижню 104, бічні 106, 108 і зворотну 110 поверхні. Фронтальна поверхня може містити, наприклад, акустичні грати 112 (наприклад, перфоровані сталеві акустичні грати), через які виходить звук. Як показано на прикладі Фіг. 8 один або більше динаміків, наприклад, середньочастотний динамік 802 і високочастотний динамік 804, можуть розміщуватися за гратами 112 і виводити звук через грати 112 для прослуховування. Динаміки 802, 804 можуть бути округлені, і кріпитися до фронтальної дерев'яної поверхні 806. Гучномовець 100 може мати гострі ребра/кути, як показано на Фіг. 1 і 8, або в інших варіантах здійснення він може мати округлені кути і ребра. Розмір гучномовця 100 може частково залежати від розміру і кількості електроакустичних перетворювачів, які використовуються (більшому гучномовцю, очевидно, необхідно більше і більш великі перетворювачі). Гучномовець 100 може бути, наприклад, 6" до 24" по висоті, 6" до 18" по ширині і 6" до 18" в глибину відповідно до різних варіантів здійснення, або навіть більше. У показаних варіантах здійснення гучномовець 100 по висоті більший, ніж його ширина; в інших варіантах здійснення він може мати ширину більшу, ніж його висота. У різних варіантах здійснення верхня поверхня 102 може містити дерев'яний ємнісний сенсорний користувацький інтерфейс, за допомогою якого користувач може керувати гучномовцем 100. Фіг. 3 являє собою вигляд зверху верхньої поверхні 102 гучномовця 100, що показує ємнісний сенсорний користувацький інтерфейс відповідно до одного варіанту здійснення даного винаходу. Інтерфейс може включати в себе декілька елементів керування, відповідні піктограми яких можуть бути випалені лазером на дерев'яній верхній поверхні 102. Елементи керування можуть включати в себе, наприклад: елемент керування 302 гучністю; елемент керування 304 наступним треком; елемент керування 306 попереднім треком; елемент керування 308 наступним потоком; елемент керування 310 з позитивним зворотним зв'язком; елемент керування 312 з негативним зворотним зв'язком; допоміжний елемент керування 314; і елемент керування 316 живленням (увімк/вимк). Ці елементи керування можуть використовувати деревину дерев'яної верхньої поверхні 102 як діелектрик між пальцем користувача і відповідним електродом для керування. Користувач може контактувати з ємнісними елементами керування або знаходитися в безпосередній близькості від них для того, щоб команди користувача були сприйняті. Крім того, кожний з елементів керування 302-316 може бути асоційований світлодіодними трубками 321-338, які випромінюють, коли їх відповідний елемент керування активується. Світлодіодні трубки можуть бути виконані з оптично прозорого матеріалу, такого як акрилова фарба, і можуть перемикати енергію світлової трубки від відповідних світлодіодів (не показані) на верхню поверхню 102 гучномовця 100. У різних варіантах здійснення елемент керування 302 гучністю може бути реалізований за допомогою датчика ємнісного регулятора. Користувач може збільшувати гучність відтворення, переміщуючи свій палець зліва направо, і зменшувати гучність відтворення, переміщуючи свій палець справа наліво. Інші елементи керування можуть бути реалізовані, наприклад, ємнісними кнопками. Тут може бути декілька світлодіодних трубок, асоційованих з елементом керування 302 гучністю, наприклад, п'ять (світлодіоди 321-325), показані на Фіг. 2 або в іншій кількості. Світлодіод 321-325 може випромінювати світло відповідно до розташування пальця користувача, при переміщенні його/її пальця користувача по елементу керування 302 гучністю. Наприклад, при переміщенні його/її пальця користувача зліва направо по елементу керування 302 гучністю для збільшення гучності, то перший світлодіод 321 може активуватися, і потім інші світлодіоди 322 до 325 можуть активуватися в послідовності, поки переміщується його/її палець користувача зліва направо по елементу керування 302 гучністю залежно від того, де користувач зупиняється. І при переміщенні його/її пальця користувача справа наліво по елементу керування 302 гучністю для зменшення гучності, спочатку всі світлодіоди 321-325 можуть активуватися, а потім інші світлодіоди 325 по 322 можуть відключатися послідовно, поки переміщується його/її палець користувача справа наліво по елементу керування гучністю 302 залежно від того, де користувач зупиняється. Світлодіоди 321-325 можуть залишитися протягом 3 UA 112953 C2 5 10 15 20 25 30 35 40 45 50 55 60 короткого періоду часу, наприклад, доти, поки користувач не перемістить його/її палець з елемента керування 302 гучністю або короткий час після цього. Кнопка 308 наступного потоку дозволяє користувачеві перейти до наступного потоку. Потоки можуть бути, наприклад, аудіо потоками від різних джерел, прийнятих по бездротовій мережі за допомогою гучномовця 100 через бездротову мережу. Наприклад, потоки можуть бути від систем 204 контент-серверів потокового аудіо, підключених до Інтернету 202 (див. Фіг. 2), де гучномовець 100 приймає потоки через бездротову мережу 201. Тут може бути попередньо встановлений порядок, асоційований зі системою 204 контент-серверів потокового аудіо (наприклад, збережуться за допомогою віддаленого сервера 210 і встановлюватися користувачем через комп'ютер 208), і натиснення на кнопку 308 наступного потоку спонукає гучномовець 100 підключатися до контент-сервера 204 наступного потокового аудіо в попередньо встановленому порядку. Натиснення на кнопку 308 наступного потоку може спонукати його відповідний світлодіод 330 випромінювати світло протягом короткого періоду часу. Елементи керування 304, 306 наступним і попереднім треком дозволяють користувачеві переходити до наступного або попереднього аудіотреків в потоці, відповідно. Натиснення на елементи керування 304, 306 наступним і попереднім треком може спонукати їх відповідні світлодіоди 326, 328 випромінювати світло протягом короткого періоду часу, відповідно. За допомогою торкання (або знаходячись в межах досить близько) елемента керування 310 з позитивним зворотним зв'язком або елемента керування 312 з негативним зворотним зв'язком користувач може вказувати на позитивний або негативний зворотний зв'язок, відповідно, для програвання іншого треку, що програється за допомогою гучномовця 100. Наприклад, коли користувач активізує елемент керування 310 (312) з позитивним (або негативним) зворотним зв'язком, вказівку на підтвердження з боку користувача (або не підтвердження з боку користувача) треку, який в цей час програється за допомогою гучномовця 100, може бути відправлено через бездротову мережу 201 і Інтернет 202 до віддаленого сервера 210. Віддалений сервер 210 може зберігати дані, які стосуються треків, які користувач гучномовця 100 підтверджує і не підтверджує. Натиснення елемента керування 310 з позитивним зворотним зв'язком і/або елемента керування 312 з негативним зворотним зв'язком може спонукати випромінювати світло їх відповідних світлодіодів 332 протягом короткого періоду часу, відповідно. В інших варіантах здійснення винаходу, додатково або як альтернатива, ємнісний користувацький інтерфейс може включати в себе елемент керування (не показаний), який спонукає дані про поточний трек, що прослуховується через гучномовець відправлятися в серверний(і) систему(и) 212 соціальних мереж, таку як Twitter, Facebook, Google і т. д. При одержанні таких даних сайт соціальних мереж може вказувати, що користувач прослуховує або насолоджується або відтворює трек. За допомогою допоміжного елемента керування 314 користувач може перемикати джерело вхідного сигналу для гучномовця 100. Наприклад, в різних варіантах здійснення гучномовець 100 містить на задній поверхні 110 вхідний аудіороз'єм (не показаний). Наприклад, гучномовець 100 може містити розетку аудіогніздо, розраховану для розміщення TRS, TS, TRRS або будьякого іншого придатного аудіороз'єма. Таким чином, (з наприклад, за допомогою аудіокабелю з двома штекерними аудіо конекторами), користувач може підключати цифровий персональний аудіо-плеєр (наприклад, IPod або інший аналогічний пристрій) до гучномовця 100 таким чином, що гучномовець 100 може виводити звук від цифрового персонального аудіо-плеєра. Як альтернатива або додатково, гучномовець 100 може містити інші засоби введення для підключення до інших аудіоджерел, наприклад, вхід USB, оптичний вхідний аудіоконектор і т. д. Користувач може циклічно повторитися між цими іншими джерелами (включаючи бездротове джерело), активувавши допоміжний елемент керування 314. Натиснення по допоміжному елементу керування 314 може спонукати випромінювати світло їх відповідних світлодіодів 336 протягом короткого періоду часу. Елемент керування 316 живленням може використовуватися для увімкнення і вимкнення гучномовця 100. Світлодіод 338 для елемента керування 316 живленням може ілюмінувати, коли гучномовець 100 увімкнений. Фіг. 4 являє собою спрощену блок-схему гучномовця 100 відповідно до різних варіантів здійснення. Як показано на Фіг. 4 гучномовець 100 може містити центральний процесор (CPU) 402 і один або більше зовнішніх запам'ятовуючих пристроїв 404. Блок(и) 404 зовнішньої пам'яті може містити енергонезалежну пам'ять, таку як флеш-пам'ять NAND. Крім того, CPU 402 може включати в себе внутрішню енергонезалежну (наприклад, ОЗП) і/або енергонезалежну (наприклад, ПЗП) пам'ять. І внутрішня і зовнішня пам'ять може зберігати програмні і/або програмно-апаратні інструкції або код, CPU 402, що виконуються для керування роботою 4 UA 112953 C2 5 10 15 20 25 30 35 40 45 50 55 60 гучномовця 100. У переважному варіанті здійснення CPU 402 містить компоненти, здатні обробляти цифрові аудіо, такі як цифровий аудіопроцесор AMS моделі AS3531 або інший придатний цифровий аудіопроцесор. Крім того, як показано на Фіг. 4, гучномовець 100 може містити схему 408 радіочастотного приймача-передавача, підключеного до CPU 402, яка обробляє радіо/бездротовий зв'язки за допомогою гучномовця 100. У різних варіантах здійснення схема 408 радіочастотного приймачапередавача може бути окремим чіпом CPU 402 (як показано на Фіг. 4) або вона може бути об'єднана з CPU 402. Бездротовий зв'язок може використовувати будь-який придатний протокол бездротового зв'язку, і переважно, протокол, який може взаємодіяти з Інтернетом 202 через точку 206 доступу (див. Фіг. 2), такий як протоколи Wi-Fi (наприклад, IEEE 802.11, a, b, g, і/або n) або WiMAX (IEEE 802.16) або будь-який інший придатний протокол. У процесі роботи, тому, потокове аудіо від однієї з систем 204 контент-серверів потокового аудіо (або іншого бездротового аудіоджерела) може бути одержане за допомогою схеми 408 радіочастотного приймача-передавача через Інтернет 202 (або інших даних, мережі зв'язку) і оброблятися процесором 402. В одному варіанті здійснення в якому схема 408 радіочастотного приймачапередавача являє собою окремий чіп від CPU 402, схема 408 радіочастотного приймачапередавача може бути реалізована з, наприклад, чіпом NanoRadio NRG731. Аудіо, що приймається, може виводитися одним або більше динаміками (наприклад, електроакустичними перетворювачами) 412 після перетворення цифрового сигналу в аналоговий за допомогою цифрово-аналогового перетворювача (DAC) 414 і посилюватися підсилювачем 416 потужності звуку. Хоча тільки один динамік 412 показаний на Фіг. 4, потрібно розуміти, що декілька акустичних динаміків можуть бути використані, наприклад, середнього діапазону, високочастотний, бас і низькочастотний і/або сабвуфер динаміки. В одному варіанті здійснення гучномовець 100 може бути моно (один канал), акустичною системою і може працювати в парі з іншими (або додатковими) гучномовцями на різних каналах, що створює стерео (або об'ємну) акустичну систему. Крім того, як показано на Фіг. 4, гучномовець 100 може містити ємнісні чутливі датчики 302316 і світлодіоди 415 для відповідних LED трубок 321-338, які є частиною ємнісного користувацького інтерфейсу 420. Детальніше ємнісні чутливі датчики 302-316 і світлодіодні трубки 321-338 показані з посиланнями на Фіг. 5-6. Крім того, гучномовець 100 може містити ємнісний чутливий контролер 422 для керування ємнісними чутливими датчиками 302-316 і взаємодії з CPU 402. Будь-який придатний ємнісний чутливий контролер 422 може бути використаний, наприклад, C8051F996 ємнісний чутливий MCU від Silicon Labs. Крім того, один або більше світлодіодних драйверів 424 можуть використовуватися по мірі необхідності для керування світлодіодами 321-338; будь-який придатний світлодіодний драйвер може бути використаний, наприклад, SX1509QB світлодіодний драйвер від Semtech. Фіг. 5 і 6 показують детальніше дерев'яний ємнісний чутливий користувацький інтерфейс відповідно до різних варіантів здійснення даного винаходу. Фіг. 5 являє собою спрощений вигляд збоку дерев'яного ємнісного чутливого користувацького інтерфейсу. На цій Фіг. показана дерев'яна верхня поверхня 102 гучномовця, прилегла до електрода 502, який встановлений на верхній стороні друкарської плати 504. Електрод 502 може бути приєднаний з іншими компонентами, такими, як ємнісний чутливий контролер 422 за допомогою провідного переходу 506 через друкарську плату 504 і струмопровідною доріжкою 508 на нижній стороні друкарської плати. Ємнісний чутливий контролер 422 може бути встановлений, наприклад, на нижній стороні друкарської плати 504 або на іншій друкарській платі (не показана). Друкарська плата 504 може бути виконана з діелектричного матеріалу, такого як FR4. Крім того, дерев'яна верхня поверхня 102 виступає як діелектрик. Отже, коли користувач підносить свій палець 510 близько до електрода 502, ємнісні поля електрода 502 змінюються, оскільки палець користувача діє як ємнісний електрод з дерев'яною верхньою поверхнею 102, що діє як діелектрик між ними. Ця зміна ємності може бути виявлена, наприклад, за допомогою ємнісного чутливого контролера 422 для визначення, чи активував користувач елемент керування, асоційований з електродом 502. Фіг. 6 являє собою вигляд зверху друкарської плати 504, яка може бути під дерев'яною верхньою поверхнею 102. Як показано на Фіг. 6 кожний з елементів керування 302-316 (див. Фіг. 3) має щонайменше один асоційований електрод 502. Електроди 502, показані на Фіг. 6, є зустрічно-штирьовими електродами, хоча в інших варіантах здійснення один або більше з електродів 502 може мати інші структури, такі як дискові електроди і т. д. Як показано на Фіг. 6 елемент керування 302 гучністю може містити множину електродів 502 в ряд для утворення чутливого регулятора для виявлення руху пальця користувача через елемент керування 302 гучністю. Фіг. 6 також показує світлодіодні трубки 321-338. Світлодіоди 415 (показані на Фіг. 4) 5 UA 112953 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть бути внизу друкарської плати 504, і їх світлова енергія передається за допомогою світлодіодних трубок 321-338 через друкарську плату 504 на верхню дерев'яну поверхню 102. Гучномовець 100 може живитися від зовнішньої AC-DC в лінії електроживлення і/або внутрішніх батарей. Фіг. 9 являє собою схему задньої частини гучномовця 100 з віддаленою задньою дерев'яною панеллю. Як показано на Фіг. 9 внутрішня частина гучномовця може включати в себе, наприклад, дерев'яну полицю 901 у напрямку до верхньої частини гучномовця 100. Друкарські плати для різних електричних компонентів і чіпів (наприклад, CPU 402, схема 408 радіочастотного приймача-передавача, зовнішня пам'ять 404 і т. д.) можуть бути встановлені на або іншим чином зафіксовані до верхньої частини полиці 901. Може бути використаний герметик для закріплення полиці 901 до внутрішніх сторін дерев'яних бічних поверхонь 106, 108. Щоб сконфігурувати гучномовець 100 для бездротової роботи, переважно повинні бути виконані дві умови. По-перше, гучномовець 100 повинен бути пов'язаний з обліковим записом користувача; по-друге, повинен бути підготовлений до роботи по Wi-Fi (або іншій бездротовій мережі). Користувач може мати обліковий запис з Інтернет-сервісом, який керує бездротовим гучномовцем 100 і/або іншими бездротовими аудіо і/або відео пристроями, які користувач може мати. Інтернет-сервіс для керування бездротовим пристроєм, включаючи гучномовець 100, може бути розміщений в системі віддаленого сервера 210 (див. Фіг. 2), наприклад. Користувач може одержувати доступ до системи 210 віддаленого сервера через Інтернет 202 від користувацького комп'ютера 208. Фіг. 7 являє собою блок-схему, що зображує процес створення або конфігурування гучномовця 100 для використання, і, зокрема, для підключення до Wi-Fi (або іншої бездротової мережі) відповідно до різних варіантів здійснення даного винаходу. На етапі 701, якщо користувач не має ще обліковий запис з сервісом, то користувач настроює обліковий запис з системою віддаленого сервера 210 і входить в свій обліковий запис. Користувач може настроїти обліковий запис, увійшовши на веб-сайт, розміщений за допомогою системи віддаленого сервера 210, яка доступна через Інтернет 202 за допомогою користувацького комп'ютера 208. Після входу в систему, користувач відкриває додатки налаштування пристрою (наприклад, аплет) з веб-сайта на етапі 702 і на етапі 703 приєднує гучномовець 100 в комп'ютер 208, наприклад, через кабель USB (задня частина гучномовця 100 може мати порт USB). Додаток налаштування пристрою може мати кнопку "пошук", при активації користувачем на етапі 704 на комп'ютері користувача 208 здійснює пошук гучномовця 100. Після того як гучномовець 100 знайдений, його ідентифікатор пристрою відображається в додатку налаштування пристрою і користувач може, на етапі 705, знову ж через додаток налаштування пристрою вибрати і додати гучномовець 100 в обліковий запис користувача. Після того, як гучномовець 100 доданий в обліковий запис користувача, тепер він може бути підготовлений для мережі Wi-Fi. На етапі 706 додаток установки пристрою по Wi-Fi може відкритися з веб-сайта. Потім, на етапі 707 гучномовець відключається від комп'ютера 208, і відповідно до різних варіантів здійснення точка доступу до контенту (CAP) підключається до комп'ютера 208 знов через порт USB, наприклад. CAP може бути пристроєм, який сканує локальні Wi-Fi мережі. Докладнішу інформацію придатного CAP можна знайти в заявці на патент США, серійний номер 13/832,719, поданій 15 березня 2013 року, названій "Налаштування бездротових пристроїв для бездротової мережі інфраструктури", і на патент США 8,190,203, виданий 29 листопада 2012 року, під назвою "Бездротовий навушник для переходу між бездротовими мережами", обидва з яких включені в даний опис як посилання в повному об'ємі. На етапі 708 CAP сканує на наявність локальних бездротових мереж. Передбачаючи, що одна або більше знайдені, при цьому ідентифікатори (наприклад, імена) для знайдених мереж з'явиться в додатку налаштування Wi-Fi. Потім, на етапі 709 CAP від'єднується від комп'ютера 208, і гучномовець 100 повторно підключається. Далі, на етапі 710 може бути вибрана потрібна Wi-Fi мережа в додатку налаштування Wi-Fi користувачем, і в цей момент користувачеві пропонується ввести пароль для доступу до мережі Wi-Fi (і можливий тип шифрування) на етапі 711. Додаток може потім, на етапі 712, створити файл (наприклад, файл. bin) з мережевими обліковими даними (ідентифікатор, пароль і т. д.) і записати файл на гучномовець 100 (наприклад, зберегти в одному з його блоків пам'яті), який завершує процес таким чином, щоб гучномовець 100 був пов'язаний з обліковим записом користувача і сконфігурований для роботи по локальній мережі Wi-Fi. Мережеві облікові дані зберігаються в пам'яті гучномовця 100 таким чином, що гучномовець 100 може використовувати їх для одержання доступу до мережі Wi-Fi. Інші Wi-Fi мережі можуть бути додані таким же чином. Як вже згадувалося вище, гучномовець 100 (через схему 408 радіочастотного приймачапередавача) може приймати потокове аудіо від системи 204 контент-серверів потокового аудіо, підключеної до мережі Інтернет 202. За допомогою комп'ютера 208 користувач може увійти на, 6 UA 112953 C2 5 10 15 20 25 30 35 40 45 50 55 60 наприклад, веб-сайт, розміщений системою 210 віддаленого сервера для конфігурування джерел 204 потокового аудіо для гучномовця 100. Наприклад, в одному варіанті здійснення, через веб-сайт користувач може указати кількість систем 204 контент-серверів потокового аудіо, яку користувач збирається слухати в різний час в майбутньому. Користувач може також указати циклічну послідовність або чергу для систем 204 контент-серверів потокового аудіо. IP-адреси і потрібна послідовність для тих систем 204 контент-серверів потокового аудіо можуть бути завантажені на гучномовець з віддаленого сервера 210 через бездротовий зв'язок або з комп'ютера 208, наприклад, і зберігатися в запам'ятовуючому пристрої гучномовця 100, наприклад, зовнішньому запам'ятовуючому пристрої 404 і/або внутрішньому запам'ятовуючому пристрої відносно процесора 402. Коли використовується гучномовець, і користувач активує елемент керування 308 наступним потоком, тоді схема 408 радіочастотного приймачапередавача може одержати (або відправити за допомогою CPU 402) адресу для системи 204 контент-серверів наступного потокового аудіо в чергу і підключитися до системи 204 контентсерверів потокового аудіо через бездротову лінію зв'язку 201 і Інтернет 202 так, що аудіо із з системи 204 контент-серверів наступного потокового аудіо може бути програне за допомогою гучномовця 100. Вищезазначені варіанти здійснення, як правило, описані в контексті дерев'яного ємнісного сенсорного користувацького інтерфейсу. В інших варіантах здійснення, проте, можуть бути використані інші діелектрики. Наприклад, в таких варіантах здійснення зовнішня поверхня гучномовця 100, яка має користувацький інтерфейс, може містити інші діелектричні матеріали крім дерева, такі як термопластичні або інші смоли (наприклад, тефлон, фенол, епоксид, ацеталь), скловолокно, МДФ (деревноволокниста плита середньої щільності), тверді поверхні матеріалів, такі як Corian®, скло, камінь і т. д. В таких варіантах здійснення, по суті, зовнішні поверхні (наприклад, верхня поверхня 102) можуть бути виготовлені з діелектрика або тільки на зовнішній поверхні(ях) з ємнісним сенсорним користувацьким інтерфейсом. Відповідно до таких варіантів здійснення, піктограми 302-316 елементів керування можуть бути вигравіювані, надруковані або іншим чином зафіксовані на зовнішній поверхні (наприклад, на верхній поверхні 102). І світлодіодні труби 321-338 можуть бути використані з будь-яким з діелектричних покривних матеріалів. Крім того, для всіх діелектричних покривних матеріалів товщина діелектричного покриття може бути вибрана на основі механічної/ESD стійкості (чим товстіша, тим краще), споживаної потужності (чим менша, тим краще), а також діелектричних властивостей матеріалу. Товщина може бути близько 1/8" для дерев'яного (ясеневого) покриття, наприклад. У різних варіантах здійснення, отже, даний винахід стосується в основному гучномовця 100, який містить щонайменше один електроакустичний перетворювач 802, 804 для відтворення акустичного звуку, процесор 402, що сполучається з щонайменше одним електроакустичним перетворювачем і дерев'яну зовнішню поверхню (наприклад, верхню поверхню) 102, що містить ємнісний сенсорний користувацький інтерфейс 420, який дозволяє користувачеві керувати роботою гучномовця. Ємнісний сенсорний користувацький інтерфейс 420 містить щонайменше один ємнісний чутливий електрод 502, що сполучається з процесором 402, і при цьому дерев'яна зовнішня поверхня 102 діє як діелектрик для ємнісного сенсорного користувацького інтерфейсу. У різних варіантах здійснення гучномовець 100 додатково містить схему 408 бездротового приймач-передавача, що сполучається з процесором 402, при цьому схема 408 бездротового приймача-передавача призначена для прийому і передачі сигналів бездротового зв'язку через бездротову мережу (наприклад, бездротову мережа Wi-Fi). Таким чином, схема 408 бездротового приймача-передавача може приймати бездротовий аудіоконтент для програвання гучномовцем 100 через бездротову мережу; процесор 402 може обробляти аудіоконтент; і щонайменше один електроакустичний перетворювач 802, 804 може виводити акустичний аудіоконтент. Схема 408 бездротового приймача-передавача може приймати аудіоконтент від одного або більше контент-серверів 204 потокового аудіо, які підключені до Інтернету 202. У різних варіантах здійснення ємнісний сенсорний користувацький інтерфейс 420 містить множину піктограм 302-316 користувацьких елементів керування, вигравіюваних на дерев'яній зовнішній поверхні 102, і множину ємнісних чутливих електродів 502, розташованих під дерев'яною зовнішньою поверхнею 102. Тут може бути щонайменше один ємнісний чутливий електрод 502 для кожної з множини піктограм 302-316 користувацьких елементів керування. Множина піктограм користувацьких елементів керування може містити, наприклад, елемент керування 302 гучністю для керування гучністю звуку на виході гучномовця 100 і елемент керування увімкненням/вимиканням 316 для гучномовця 100. Тут може бути множина бічних ємнісних чутливих електродів, яка пов'язана з піктограмою елемента керування гучністю і 7 UA 112953 C2 5 10 15 20 25 30 35 40 45 50 55 60 утворює датчик ємнісного регулятора. Гучномовець 100 може також містити елемент керування 308 наступним потоком, який, при його активації користувачем, спонукає схему 408 бездротового приймача-передавача перемикатися з прийому потокового аудіо від першого контент-сервера потокового аудіо на прийом потокового аудіо від другого котент-сервера потокового аудіо. Адреси для першого і другого серверів потокового аудіо, що міститься, можуть бути збережені в запам'ятовуючому блоці 404 гучномовця 100. Крім того, гучномовець 100 може також містити елемент керування, який, при його активації користувачем, спонукає схему 408 бездротового приймача-передавача передавати індикацію для треку, який програє гучномовець для передачі в систему 210, 212, віддаленого сервера, підключену до Інтернету 202. Індикації для треку може бути підтвердженням зі сторони користувачем для треку і/або система віддаленого сервера може містити серверну систему веб-сайтів соціальних мереж. В іншому загальному варіанті здійснення гучномовець 100 містить електроакустичні перетворювачі 802, 804, для відтворення акустичного звуку; процесор 402; і ємнісний сенсорний користувацький інтерфейс 420 на зовнішній поверхні 102 гучномовця 100, який дозволяє користувачеві керувати роботою гучномовця 100. Ємнісний сенсорний користувацький інтерфейс 420 містить щонайменше один ємнісний чутливий електрод 520, що сполучається з процесором 402; зовнішня поверхня 102 є діелектриком для ємнісного сенсорного користувацького інтерфейсу 420; і множина піктограм 302-316 користувацьких елементів керування для ємнісного сенсорного користувацького інтерфейсу 420, зафіксовані (наприклад, вигравіюваних) на зовнішній поверхні 102. У різних варіантах здійснення гучномовець 100 може додатково містити множину світлодіодів (LED) 415, розташованих знизу зовнішньої поверхні 102; і множину світлодіодних трубок 321-338 для передачі світлової енергії від світлодіодів 415 на зовнішню поверхню 102. У різних варіантах здійснення, розкритих тут, один компонент може бути замінений декількома компонентами і декілька компонентів можуть бути замінені одним компонентом для виконання даної функції або функцій. За винятком випадків, коли така заміна не буде оперативною, така заміна знаходиться в межах передбачуваного об'єму варіантів здійснення. Незважаючи на те, що в даному документі описані різні варіанти здійснення, фахівцям в даній галузі техніки повинно бути зрозуміло, що можливі різні модифікації, зміни і адаптація цих варіантів здійснення можуть мати місце для досягнення щонайменше деяких переваг. Наприклад, в деяких випадках можуть бути використані різні матеріали або компоненти. Розкриті варіанти здійснення, таким чином, містять всі такі модифікації, зміни і адаптацію без відступу від об'єму варіантів здійснення, викладених в даному документі. ФОРМУЛА ВИНАХОДУ 1. Гучномовець (100), який містить: щонайменше один електроакустичний перетворювач (412) для відтворення акустичного звуку; процесор (402), що сполучається зі щонайменше одним електроакустичним перетворювачем (412); дерев'яну зовнішню поверхню (102); друкарську плату (504), що має верхню поверхню, суміжну з нижньою поверхнею дерев'яної зовнішньої поверхні (102) і повернуту до неї; і щонайменше один ємнісний чутливий електрод (502), розміщений на верхній поверхні друкарської плати (504) таким чином, що щонайменше один ємнісний чутливий електрод (502) знаходиться між друкарською платою (504) і дерев'яною зовнішньою поверхнею (102), при цьому: щонайменше один ємнісний чутливий електрод (502) утворює частину ємнісного сенсорного користувацького інтерфейсу (420) для гучномовця (100), який виконаний з можливістю дозволяти користувачеві гучномовця (100) керувати роботою гучномовця (100); щонайменше один ємнісний чутливий електрод (502) сполучається з процесором (402); і дерев'яна зовнішня поверхня (102) являє собою діелектрик для згаданого ємнісного сенсорного користувацького інтерфейсу (420). 2. Гучномовець (100) за п. 1, в якому дерев'яна зовнішня поверхня (102), яка містить ємнісний сенсорний користувацький інтерфейс (420), являє собою верхню дерев'яну поверхню гучномовця (100). 3. Гучномовець (100) за п. 1, який додатково містить схему (408) бездротового приймачапередавача, що сполучається з процесором (402), причому схема (408) бездротового приймачапередавача призначена для прийому і передачі сигналів бездротового зв'язку через бездротову мережу (201), при цьому: 8 UA 112953 C2 5 10 15 20 25 30 35 40 45 50 55 60 схема (408) бездротового приймача-передавача призначена для прийому бездротовим чином аудіоконтенту для програвання за допомогою гучномовця (100) через бездротову мережу (201); процесор (402) призначений для обробки аудіоконтенту; і щонайменше один електроакустичний перетворювач (412) призначений для акустичного виведення аудіоконтенту. 4. Гучномовець (100) за п. 3, в якому схема (408) бездротового приймача-передавача призначена для прийому аудіоконтенту від одного або більше контент-серверів (204) потокового аудіо, які підключені до Інтернету (202). 5. Гучномовець (100) за п. 4, при цьому бездротова мережа (201) містить бездротову мережу (201) Wi-Fi. 6. Гучномовець (100) за п. 4, в якому ємнісний сенсорний користувацький інтерфейс (420) містить: множину піктограм (302-316) користувацьких елементів керування, вигравіюваних на дерев'яній зовнішній поверхні (102), при цьому є піктограма для кожного користувацького елемента керування; і множину ємнісних чутливих електродів (502), розташованих на верхній поверхні друкарської плати (504), так що множина ємнісних чутливих електродів (502) розташована між друкарською платою (504) і дерев'яною зовнішньою поверхнею (102); при цьому кожний з множини ємнісних чутливих електродів (502) сполучається з процесором (402); і при цьому є щонайменше один ємнісний чутливий електрод (502) для кожної з множини піктограм (302-316) користувацьких елементів керування. 7. Гучномовець (100) за п. 4, в якому множина піктограм (302-316) користувацьких елементів керування містить: елемент (302) керування гучністю для керування гучністю звуку на виході гучномовця (100); і елемент (316) керування увімкненням/вимкненням для гучномовця (100). 8. Гучномовець (100) за п. 4, який додатково містить запам'ятовуючий пристрій (404), що сполучається з процесором (402). 9. Гучномовець (100) за п. 8, в якому множина піктограм (302-316) користувацьких елементів керування додатково містить елемент (308) керування наступним потоком, який при його активації користувачем спонукає схему (408) бездротового приймача-передавача перемкнутися з прийому потокового аудіо від першого контент-сервера (204) потокового аудіо на прийом потокового аудіо від другого контент-сервера (204) потокового аудіо, при цьому адреси для першого і другого контент-серверів (204) потокового аудіо зберігаються в запам'ятовуючому пристрої (404). 10. Гучномовець (100) за п. 8, в якому множина піктограм (302-316) користувацьких елементів керування додатково містить щонайменше один користувацький елемент (304, 306) керування, який при його активації користувачем спонукає схему (408) бездротового приймача-передавача передавати індикацію для треку, що програється гучномовцем (100), яка повинна бути передана в систему (210) віддаленого сервера, підключеного до Інтернету (202). 11. Гучномовець (100) за п. 10, в якому індикація для треку, що передається в систему (210) віддаленого сервера, є індикацією підтвердження треку з боку користувача. 12. Гучномовець (100) за п. 10, при цьому система (210) віддаленого сервера містить серверну систему (212) веб-сайтів соціальних мереж. 13. Гучномовець (100) за п. 7, в якому множина ємнісних чутливих електродів (502) містить множину розташованих суміжно один з одним ємнісних чутливих електродів (502), пов'язаних з піктограмою елемента (302) керування гучністю, при цьому множина розташованих суміжно один з іншим ємнісних чутливих електродів (502) утворює датчик (502) ємнісного регулятора. 14. Гучномовець (100) за п. 6, в якому множина ємнісних чутливих електродів (502) містить один електрод або зустрічно-штирові електроди. 15. Гучномовець (100) за п. 1, який додатково містить: множину світлодіодів (LED), розташованих знизу під дерев'яною зовнішньою поверхнею (102); і множину світлодіодних трубок (321-338) для передачі енергії світла від LED до дерев'яної зовнішньої поверхні (102). 16. Гучномовець (100) за п. 15, який додатково містить схему (408) бездротового приймачапередавача, що сполучається з процесором (402), причому схема (408) бездротового приймачапередавача призначена для прийому і передачі сигналів бездротового зв'язку через бездротову мережу (201), при цьому: схема (408) бездротового приймача-передавача призначена для прийому бездротовим чином аудіоконтенту для програвання за допомогою гучномовця (100) через бездротову мережу (201); 9 UA 112953 C2 5 процесор (402) призначений для обробки аудіоконтенту; і щонайменше один електроакустичний перетворювач (412) призначений для акустичного виведення аудіоконтенту. 17. Гучномовець (100) за п. 16, в якому схема (408) бездротового приймача-передавача призначена для прийому аудіоконтенту від одного або більше контент-серверів (204) потокового аудіо, які підключені до Інтернету (202). 10 UA 112953 C2 11 UA 112953 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
