Спосіб зниження шуму при ущільненні бетонних сумішей

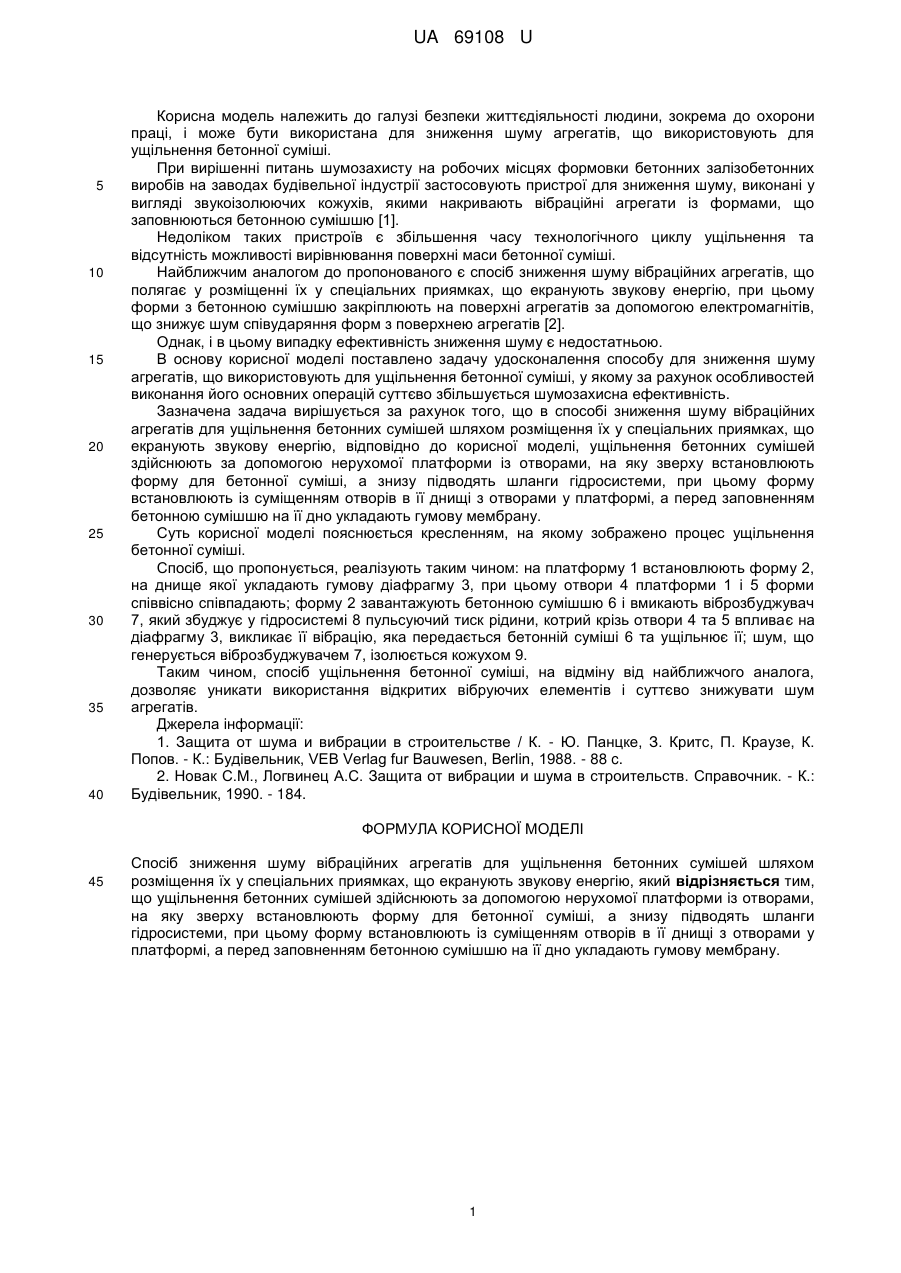

Реферат: Спосіб зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей шляхом розміщення їх у спеціальних приямках, що екранують звукову енергію. Ущільнення бетонних сумішей здійснюють за допомогою нерухомої платформи із отворами, на яку зверху встановлюють форму для бетонної суміші, а знизу підводять шланги гідросистеми. UA 69108 U (54) СПОСІБ ЗНИЖЕННЯ ШУМУ ПРИ УЩІЛЬНЕННІ БЕТОННИХ СУМІШЕЙ UA 69108 U UA 69108 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі безпеки життєдіяльності людини, зокрема до охорони праці, і може бути використана для зниження шуму агрегатів, що використовують для ущільнення бетонної суміші. При вирішенні питань шумозахисту на робочих місцях формовки бетонних залізобетонних виробів на заводах будівельної індустрії застосовують пристрої для зниження шуму, виконані у вигляді звукоізолюючих кожухів, якими накривають вібраційні агрегати із формами, що заповнюються бетонною сумішшю [1]. Недоліком таких пристроїв є збільшення часу технологічного циклу ущільнення та відсутність можливості вирівнювання поверхні маси бетонної суміші. Найближчим аналогом до пропонованого є спосіб зниження шуму вібраційних агрегатів, що полягає у розміщенні їх у спеціальних приямках, що екранують звукову енергію, при цьому форми з бетонною сумішшю закріплюють на поверхні агрегатів за допомогою електромагнітів, що знижує шум співударяння форм з поверхнею агрегатів [2]. Однак, і в цьому випадку ефективність зниження шуму є недостатньою. В основу корисної моделі поставлено задачу удосконалення способу для зниження шуму агрегатів, що використовують для ущільнення бетонної суміші, у якому за рахунок особливостей виконання його основних операцій суттєво збільшується шумозахисна ефективність. Зазначена задача вирішується за рахунок того, що в способі зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей шляхом розміщення їх у спеціальних приямках, що екранують звукову енергію, відповідно до корисної моделі, ущільнення бетонних сумішей здійснюють за допомогою нерухомої платформи із отворами, на яку зверху встановлюють форму для бетонної суміші, а знизу підводять шланги гідросистеми, при цьому форму встановлюють із суміщенням отворів в її днищі з отворами у платформі, а перед заповненням бетонною сумішшю на її дно укладають гумову мембрану. Суть корисної моделі пояснюється кресленням, на якому зображено процес ущільнення бетонної суміші. Спосіб, що пропонується, реалізують таким чином: на платформу 1 встановлюють форму 2, на днище якої укладають гумову діафрагму 3, при цьому отвори 4 платформи 1 і 5 форми співвісно співпадають; форму 2 завантажують бетонною сумішшю 6 і вмикають віброзбуджувач 7, який збуджує у гідросистемі 8 пульсуючий тиск рідини, котрий крізь отвори 4 та 5 впливає на діафрагму 3, викликає її вібрацію, яка передається бетонній суміші 6 та ущільнює її; шум, що генерується віброзбуджувачем 7, ізолюється кожухом 9. Таким чином, спосіб ущільнення бетонної суміші, на відміну від найближчого аналога, дозволяє уникати використання відкритих вібруючих елементів і суттєво знижувати шум агрегатів. Джерела інформації: 1. Защита от шума и вибрации в строительстве / К. - Ю. Панцке, З. Критс, П. Краузе, К. Попов. - К.: Будівельник, VEB Verlag fur Bauwesen, Berlin, 1988. - 88 c. 2. Новак С.М., Логвинец А.С. Защита от вибрации и шума в строительств. Справочник. - К.: Будівельник, 1990. - 184. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб зниження шуму вібраційних агрегатів для ущільнення бетонних сумішей шляхом розміщення їх у спеціальних приямках, що екранують звукову енергію, який відрізняється тим, що ущільнення бетонних сумішей здійснюють за допомогою нерухомої платформи із отворами, на яку зверху встановлюють форму для бетонної суміші, а знизу підводять шланги гідросистеми, при цьому форму встановлюють із суміщенням отворів в її днищі з отворами у платформі, а перед заповненням бетонною сумішшю на її дно укладають гумову мембрану. 1 UA 69108 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
