З’єднувач для забезпечення з’єднання одного з одним двох електричних кабелів
Формула / Реферат

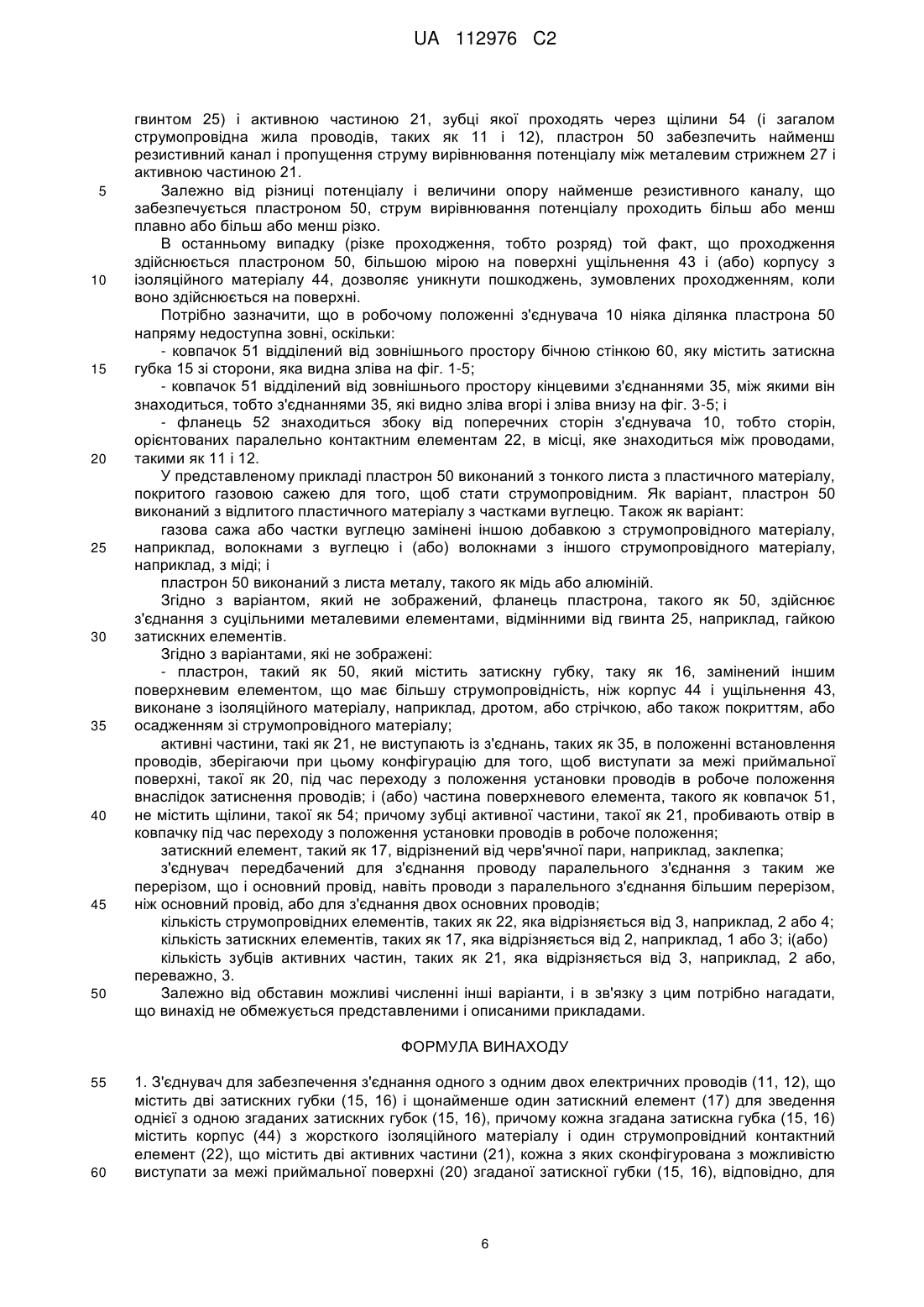

1. З'єднувач для забезпечення з'єднання одного з одним двох електричних проводів (11, 12), що містить дві затискних губки (15, 16) і щонайменше один затискний елемент (17) для зведення однієї з одною згаданих затискних губок (15, 16), причому кожна згадана затискна губка (15, 16) містить корпус (44) з жорсткого ізоляційного матеріалу і один струмопровідний контактний елемент (22), що містить дві активних частини (21), кожна з яких сконфігурована з можливістю виступати за межі приймальної поверхні (20) згаданої затискної губки (15, 16), відповідно, для проникнення в струмопровідну жилу (13) одного проводу (11) і в струмопровідну жилу іншого проводу (12), причому приймальна поверхня (20) кожної затискної губки (15, 16) розміщена навпроти приймальної поверхні (20) іншої затискної губки (15, 16) з кожною активною частиною (21) контактного елемента (22) затискної губки (15, 16) праворуч від активної частини (21) контактного елемента (22) іншої затискної губки (15, 16), причому згаданий з'єднувач сконфігурований з можливістю займати положення встановлення проводів (11, 12) між приймальними поверхнями (20) затискних губок (15, 16) з кожною активною частиною (21) контактного елемента (22) праворуч від проводу (11, 12) для займання робочого положення, в якому проводи (11, 12) затиснуті між затискними губками (15, 16) з кожною активною частиною (21) кожного контактного елемента (22), який проник в струмопровідну жилу (13) відповідного проводу (11, 12), і для переходу з положення встановлення проводів в робоче положення шляхом зведення затискних губок (15, 16) за допомогою затискного елемента (17), з'єднувач, який містить суцільний металевий елемент (25), оточений згаданим корпусом (44), виконаним з жорсткого ізоляційного матеріалу, який відрізняється тим, що щонайменше одна згадана затискна губка (16) містить на згаданій приймальній поверхні (20), між згаданим суцільним металевим елементом (25) і згаданою активною частиною (21), поверхневий елемент (50), що має більшу струмопровідність, ніж згаданий корпус (44), виконаний з жорсткого ізоляційного матеріалу, причому згаданий поверхневий елемент (50) сконфігурований з можливістю пропускати, у випадку появи різниці потенціалів між згаданим суцільним металевим елементом (25) і згаданою активною частиною (21), струм вирівнювання потенціалу між згаданим суцільним металевим елементом (25) і згаданою активною частиною (21).
2. З'єднувач за п. 1, який відрізняється тим, що згаданий суцільний металевий елемент складає частину гвинта (25), який містить згаданий затискний елемент (17).
3. З'єднувач за п. 1 або 2, який відрізняється тим, що згаданим поверхневим елементом є пластрон (50), виконаний з еластичного листового матеріалу.
4. З'єднувач за п. 3, який відрізняється тим, що згаданий пластрон (50) містить лист, виконаний з еластичного матеріалу, і добавку зі струмопровідного матеріалу.
5. З'єднувач за будь-яким з пп. 1-4, який відрізняється тим, що згадана затискна губка (16), яка містить поверхневий елемент (50) між згаданим суцільним металевим елементом (25) і згаданою активною частиною (21), містить з'єднання (35) з гнучкого ізоляційного матеріалу навколо цієї активної частини (21), з'єднання (35), яке покрите ковпачком (51), який містить згаданий поверхневий елемент (50).
6. З'єднувач за п. 5, який відрізняється тим, що згаданий ковпачок (51) містить щонайменше одну щілину (54) проходження зубця згаданої активної частини (21).
7. З'єднувач за п. 5 або 6, який відрізняється тим, що згадане з'єднання (35), виконане з еластичної пластмаси, містить зігнуту стінку (36), увігнуту із зовнішньої сторони, з'єднаної з юбкою (37), яка її оточує, і згаданий ковпачок (51) містить зігнуту стінку (53), що накриває зігнуту стінку (36) еластичного з'єднання (35), і юбку (55), що накриває юбку (37) згаданого з'єднання (35).
8. З'єднувач за п. 7, який відрізняється тим, що згаданий ковпачок (51) містить відігнуту кромку (56), з'єднану із згаданою юбкою (55) навпроти згаданої зігнутої стінки (53).

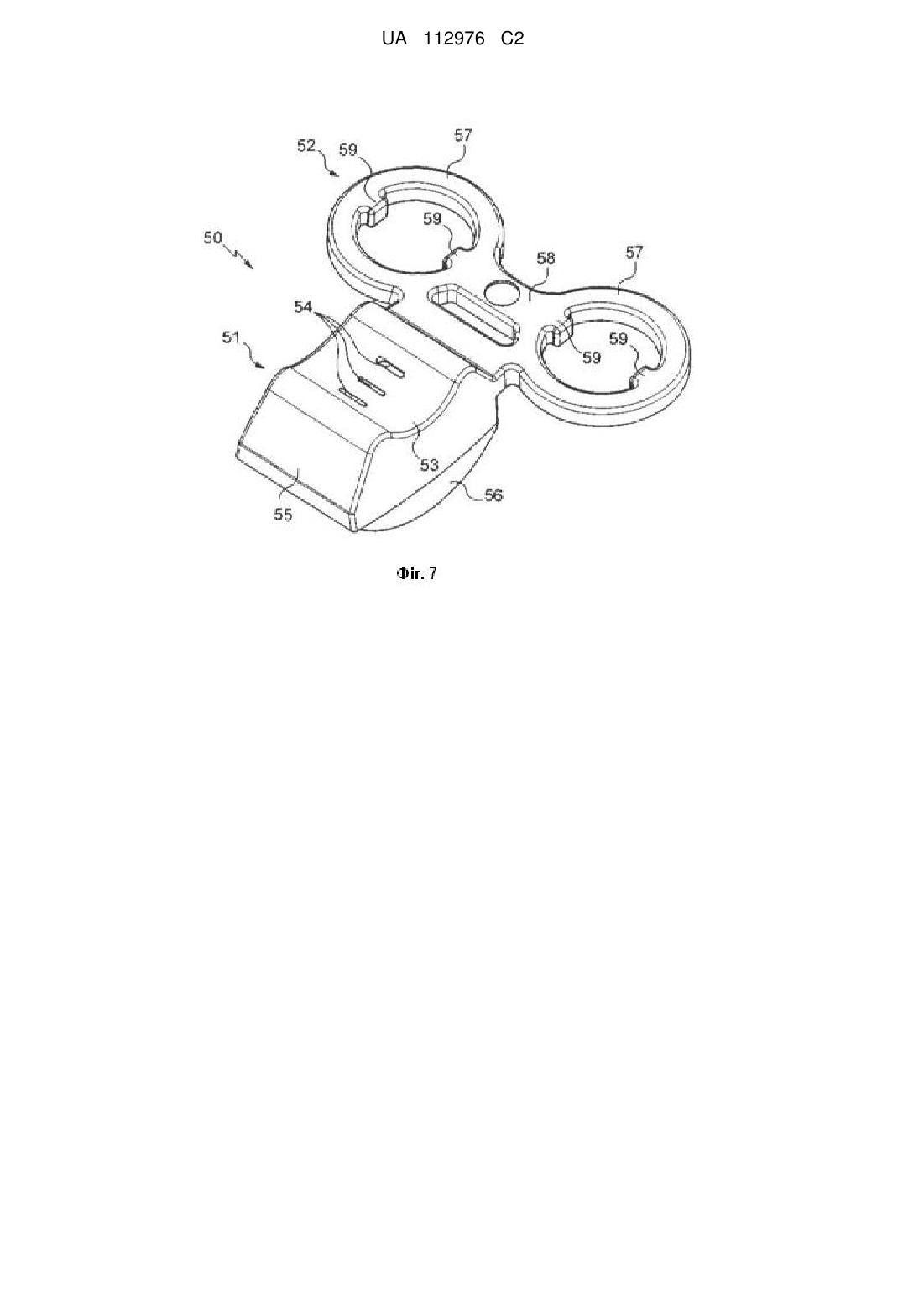

9. З'єднувач за будь-яким з пп. 5-8, який відрізняється тим, що згаданий поверхневий елемент (50) містить з'єднувальний фланець (52) між згаданим ковпачком (51) і згаданим суцільним металевим елементом (25).
10. З'єднувач за п. 9, який відрізняється тим, що згаданий фланець (52) містить щонайменше одне кільце (57), яке оточує стрижень (27), який містить згаданий суцільний металевий елемент (25).
11. З'єднувач за п. 10, який відрізняється тим, що згадане кільце (57) оточує напрямну втулку (46), в якій розміщений згаданий стрижень (27) щонайменше з одним пальцем (59), вставленим в отвір (47) згаданої напрямної втулки (46).
12. З'єднувач за п. 10 або 11, який відрізняється тим, що згаданий поверхневий елемент (50) містить два згадані кільця (57) і з'єднувальну ділянку (58) між згаданими кільцями (57) і згаданим ковпачком (51).
13. З'єднувач за п. 12, який відрізняється тим, що згадана затискна губка (16), що містить згаданий поверхневий елемент (50), містить три згадані контактні елементи (22) і два згадані затискні елементи (17), кожний з яких містить металевий гвинт (25) із згаданим ковпачком (51), який розміщений на з'єднанні (35), яке оточує активну частину (21), розташовану між двома іншими активними частинами (21), і кожне згадане кільце (57), яке оточує відповідний стрижень (27) згаданих гвинтів (25).
14. З'єднувач за будь-яким з пп. 5-13, який відрізняється тим, що одна із згаданих затискних губок (15, 16) містить бічну стінку (60), що закриває згаданий з'єднувач в робочому положенні зі сторони, де знаходиться згаданий ковпачок (51).

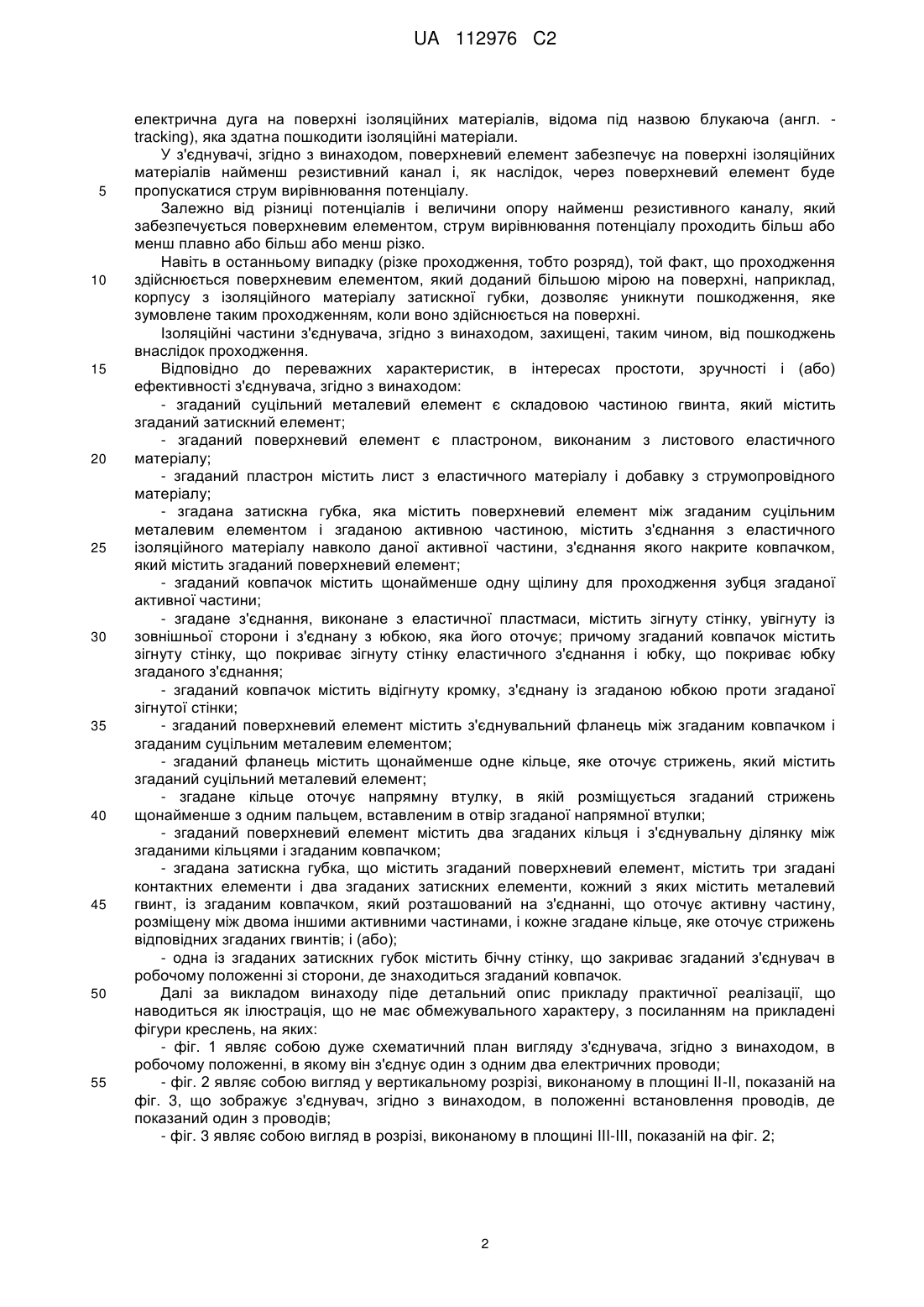

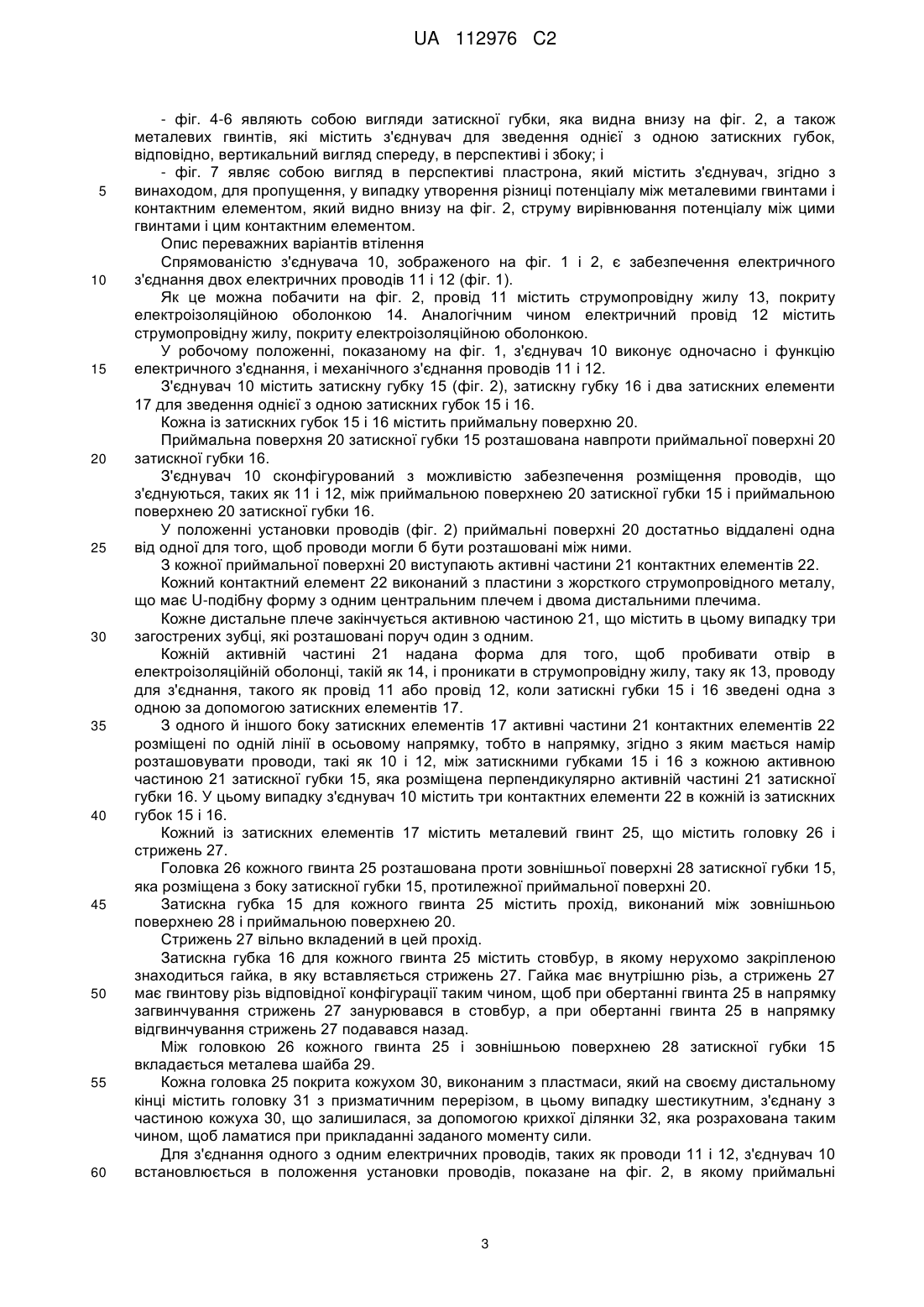

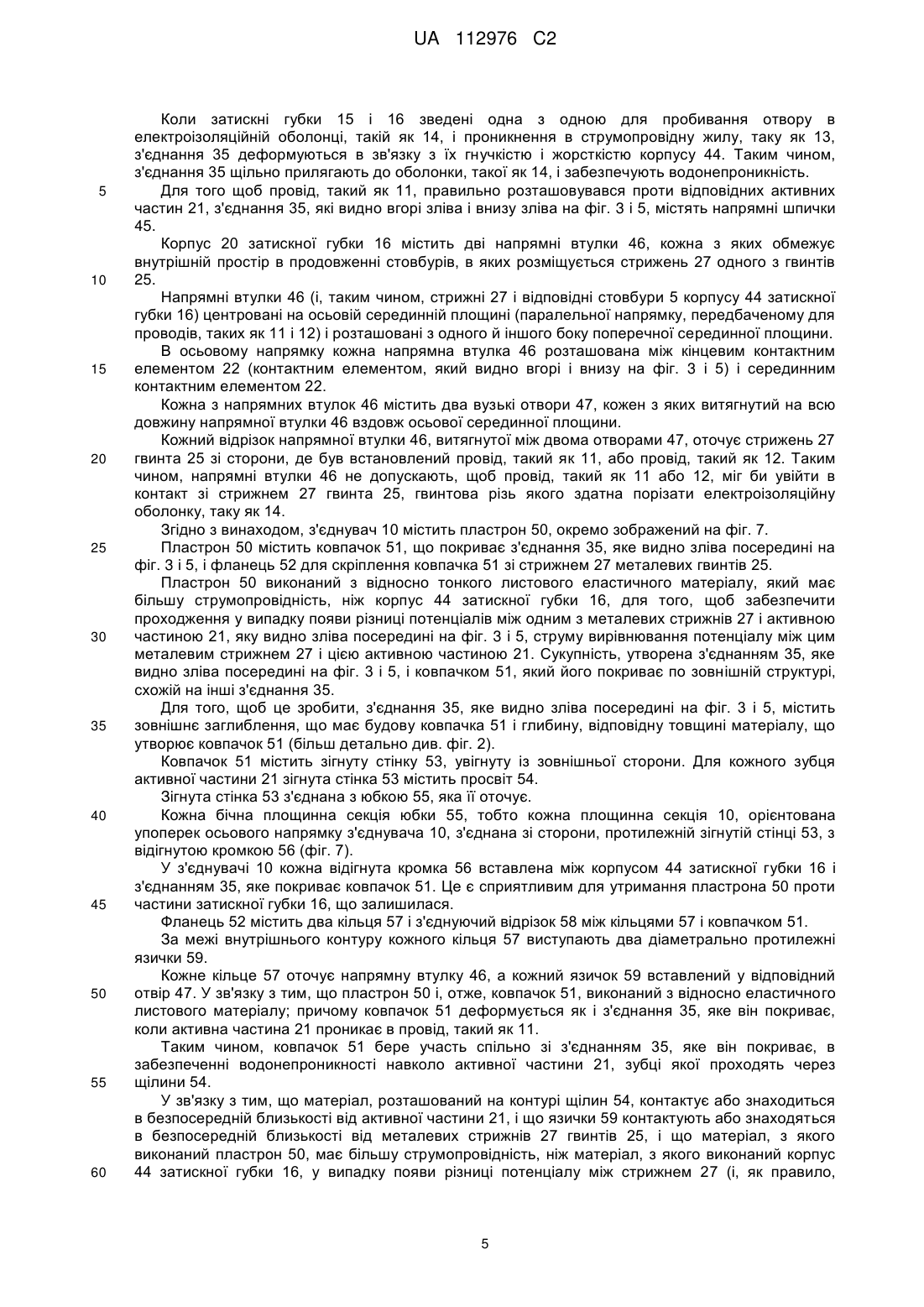

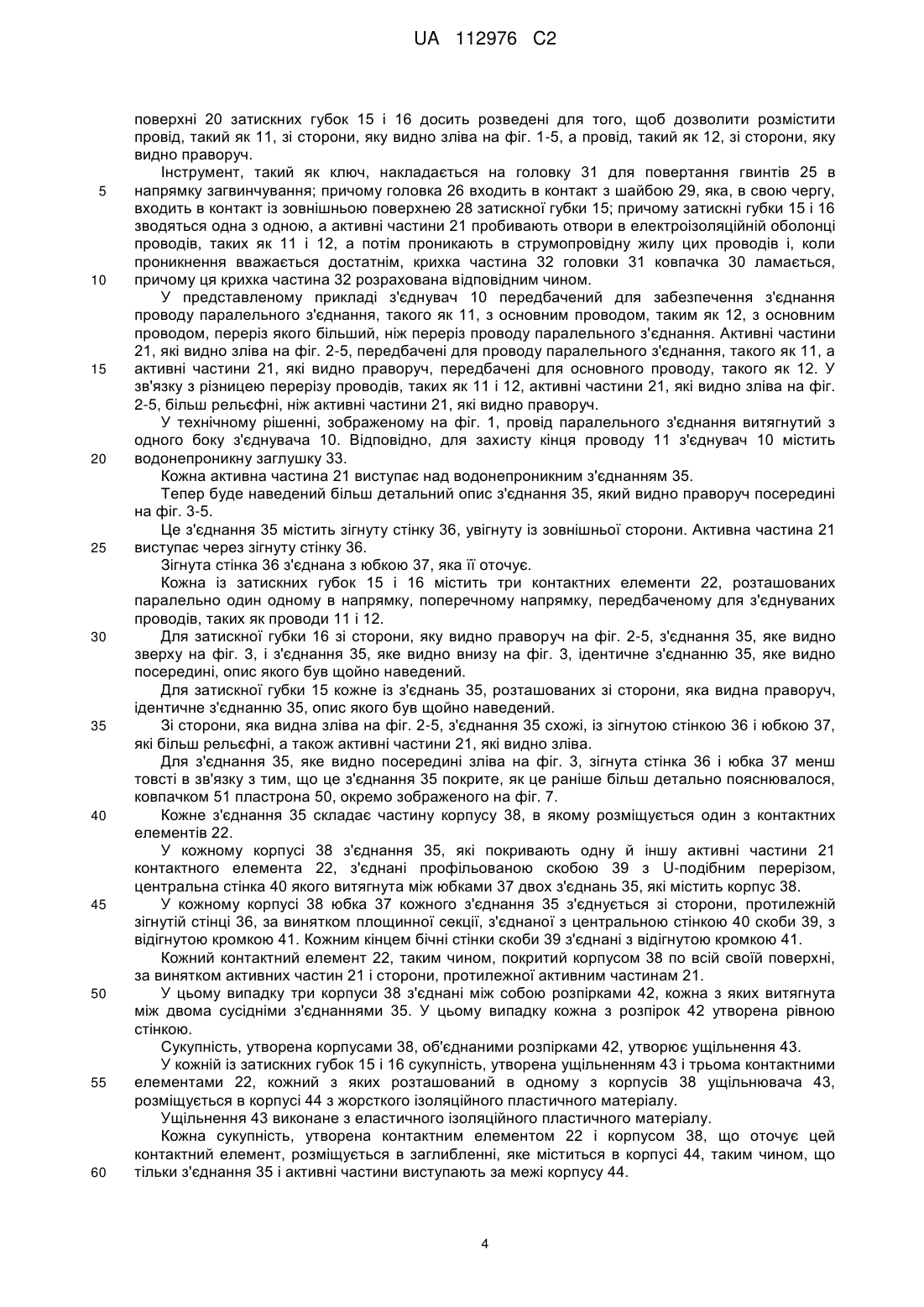

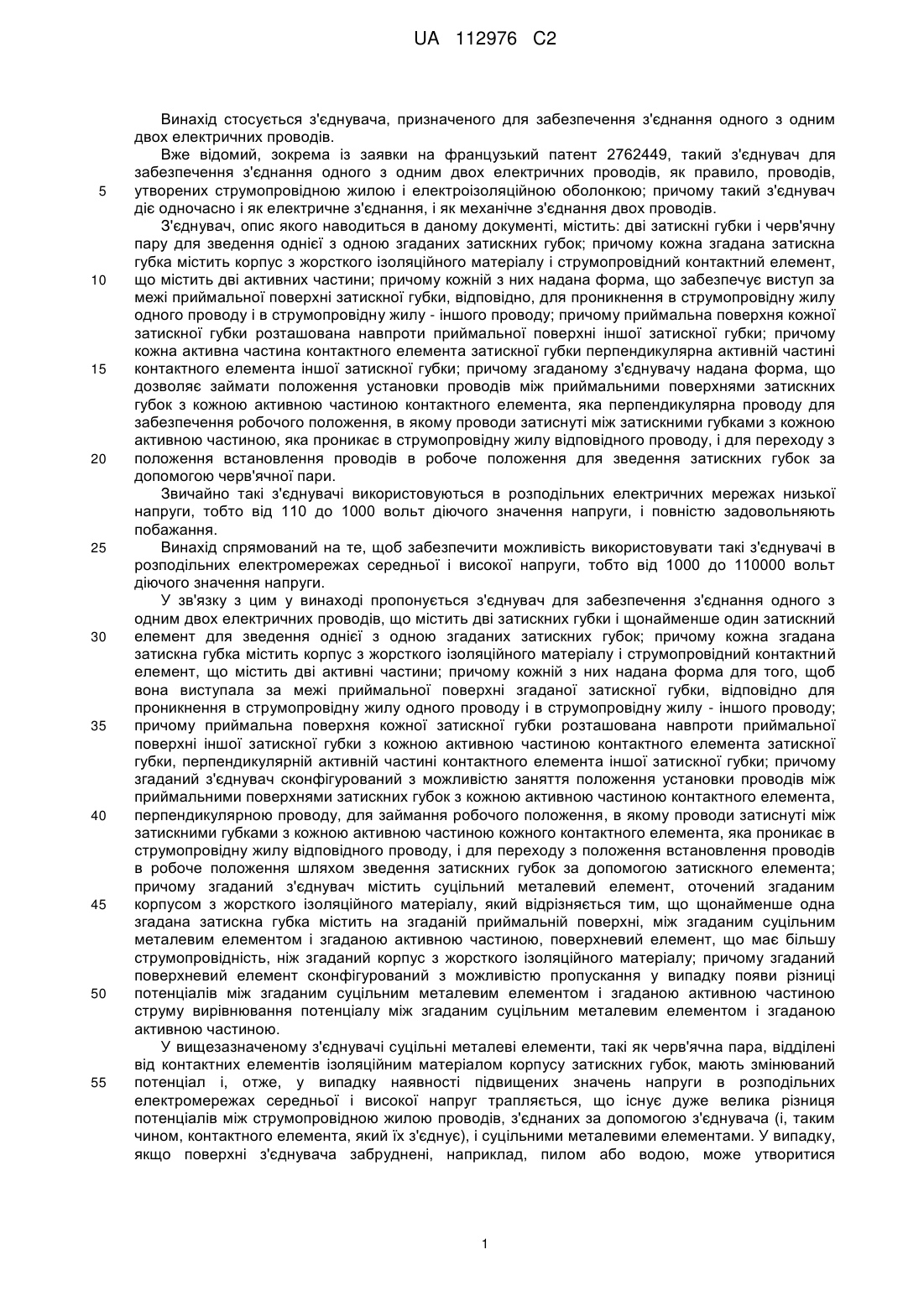

Текст
, яке оточує відповідний стрижень (27) згаданих гвинтів (25). 7 UA 112976 C2 14. З'єднувач за будь-яким з пп. 5-13, який відрізняється тим, що одна із згаданих затискних губок (15, 16) містить бічну стінку (60), що закриває згаданий з'єднувач в робочому положенні зі сторони, де знаходиться згаданий ковпачок (51). 8 UA 112976 C2 9 UA 112976 C2 10 UA 112976 C2 11 UA 112976 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
ДивитисяДодаткова інформація
Автори російськоюGorecki Piotr, Beauger Blaise, Pearl Patrick
МПК / Мітки
МПК: H01R 13/53, H01R 4/44, H01R 4/24
Мітки: забезпечення, з'єднувач, кабелів, одним, з'єднання, електричних, одного, двох
