Труба будівельного риштування для конструктивної системи будівельного риштування і елемент будівельного риштування

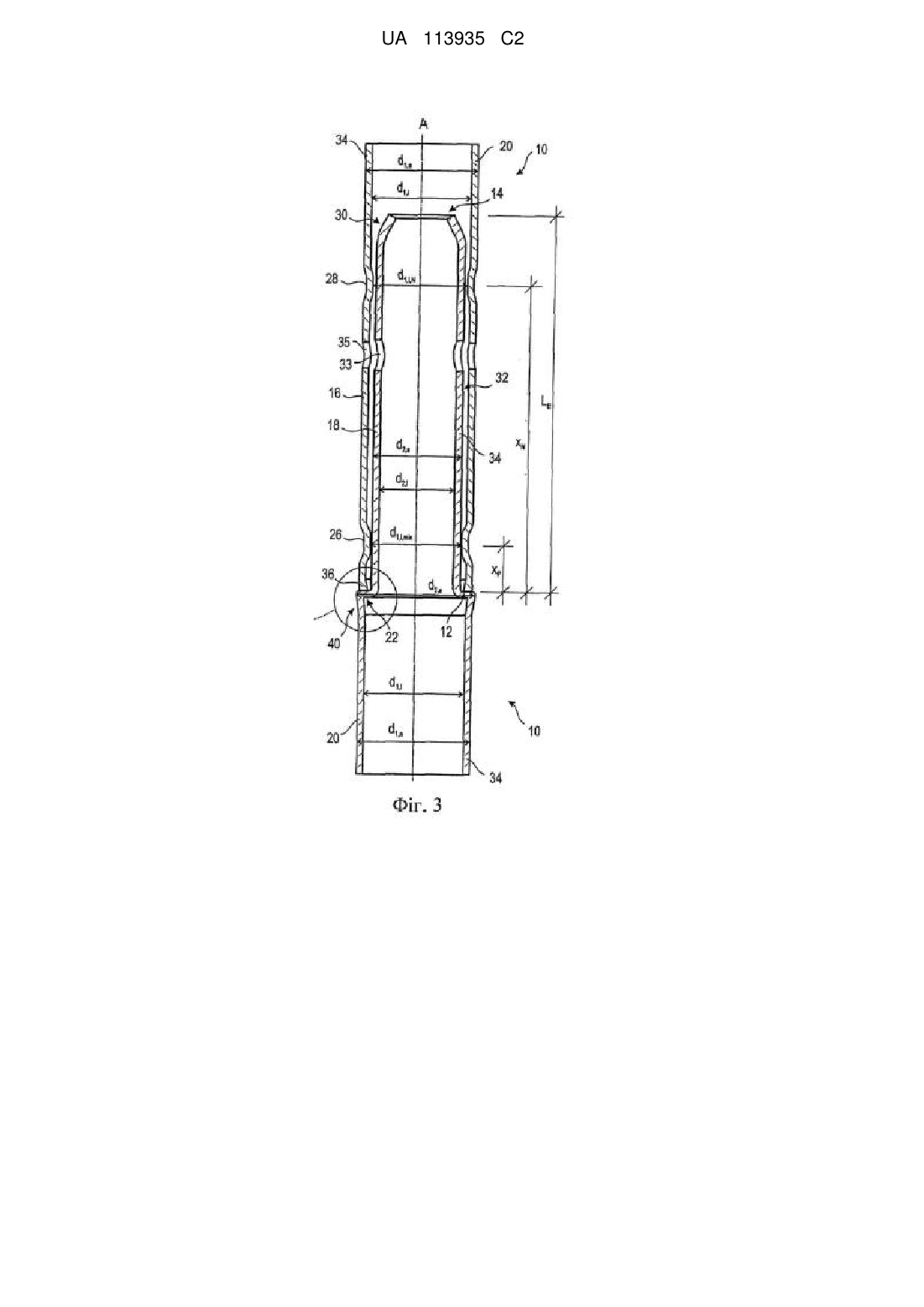

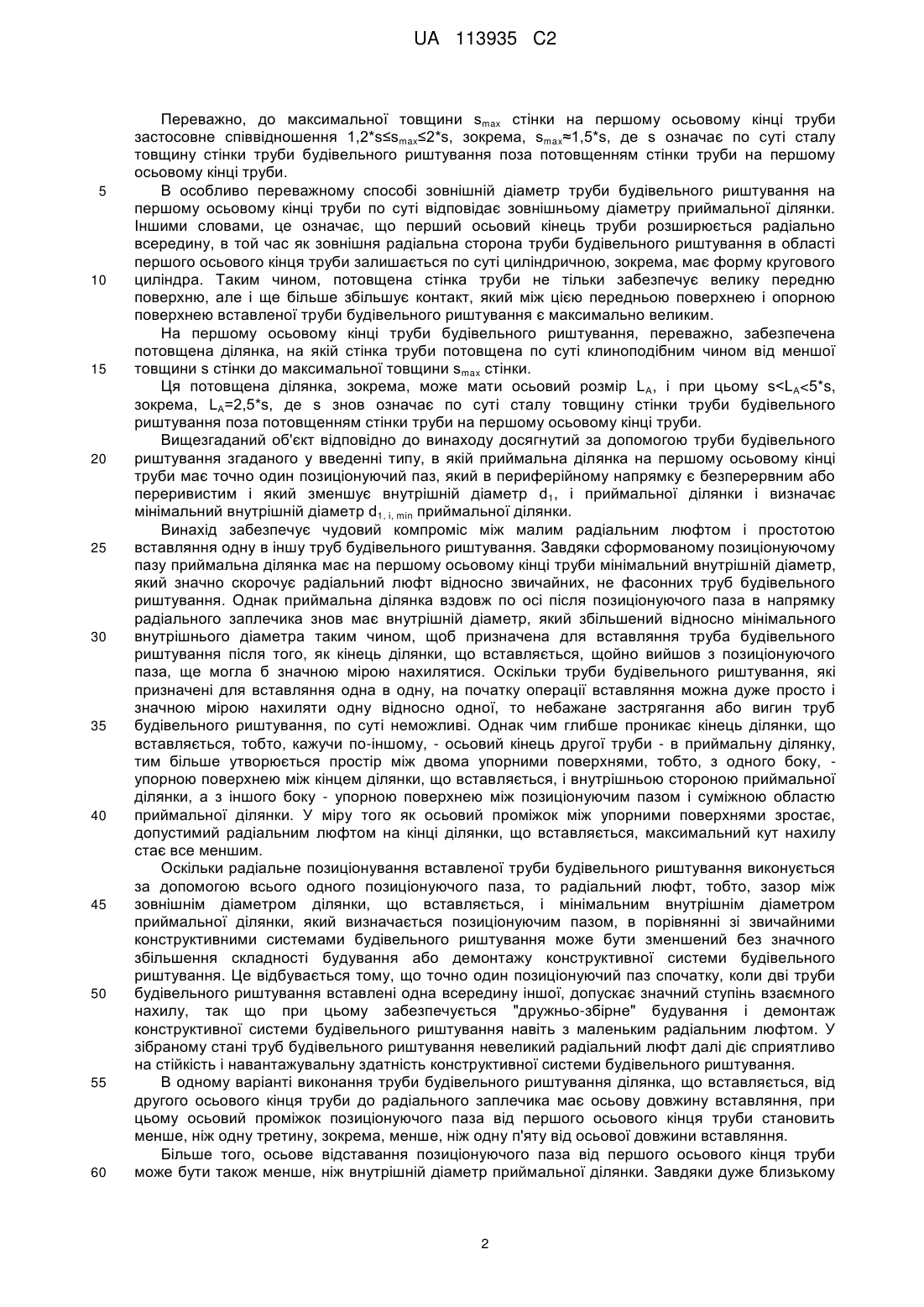

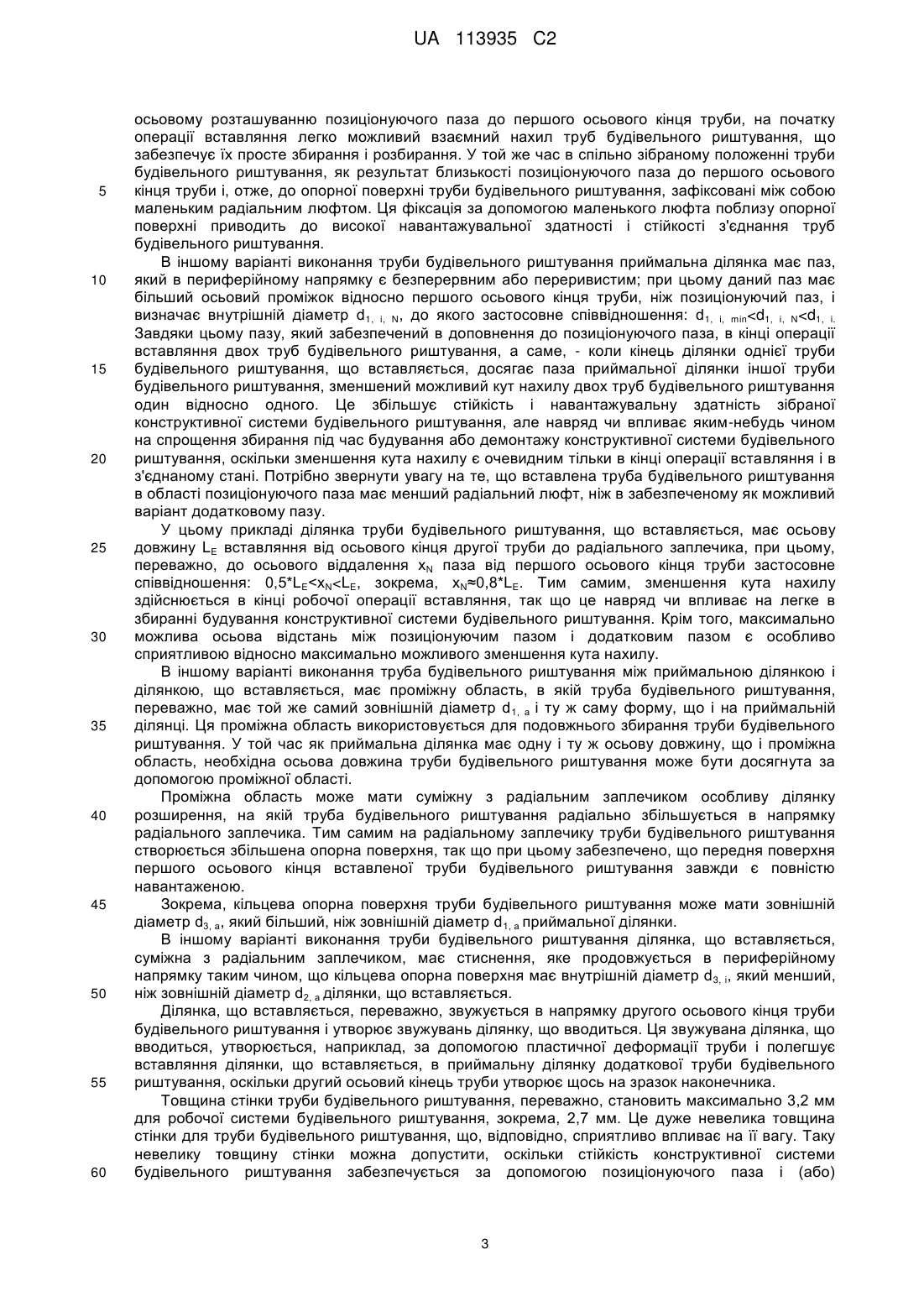

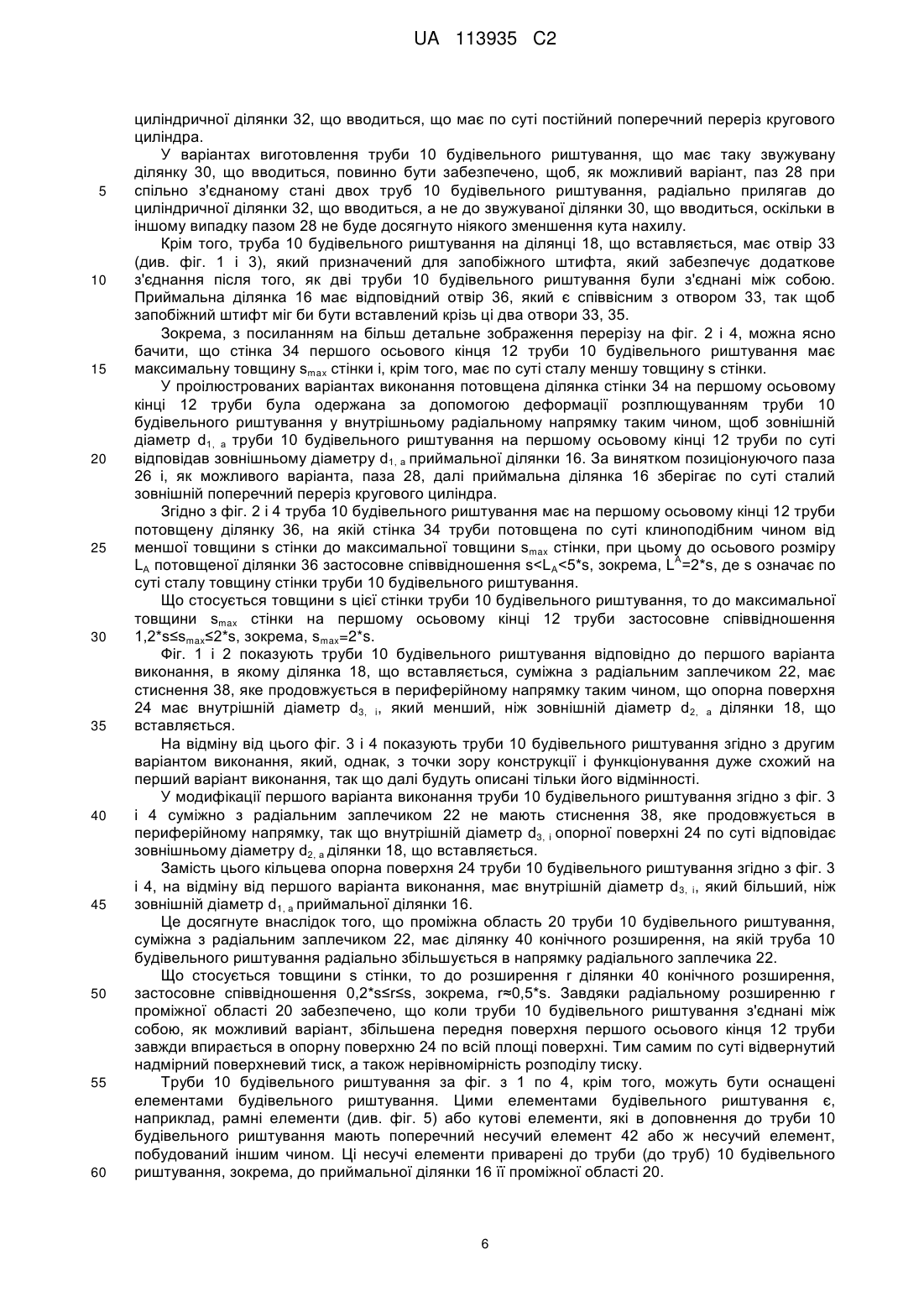

Реферат: Винахід стосується труби (10) будівельного риштування конструктивної системи будівельного риштування, що містить вісь (А) труби, яка продовжується від першого осьового кінця (12) труби до протилежного другого осьового кінця (14) труби, приймальну ділянку (16), яка забезпечена на першому осьовому кінці (12) труби, і ділянку (18), що вставляється, яка забезпечена на другому осьовому кінці (14) труби, і що має зменшений поперечний переріз в порівнянні з приймальною ділянкою (16) і закінчується радіальним заплечиком (22), який утворює кільцеву опорну поверхню (24), яка направлена у бік ділянки (18), що вставляється, причому, внутрішній діаметр (d1, i) приймальної ділянки (16) більший, ніж зовнішній діаметр (d2, а) ділянки (18), що вставляється, так що в приймальну ділянку (16) може бути вставлена суміжна труба (10) будівельного риштування, що має ідентичну ділянку (18), що вставляється. Приймальна ділянка (16) має на своєму першому осьовому кінці (12) труби точно один позиціонуючий паз (26), який в периферійному напрямку є переривчастим або безперервним, який зменшує внутрішній діаметр (d1, i) приймальної ділянки (16), і який визначає мінімальний внутрішній діаметр d1, i, min приймальної ділянки (16). Альтернативно або додатково стінка (34) труби (10) будівельного риштування на першому осьовому кінці (12) труби має максимальну товщину (smax) стінки, а в інших місцях має меншу товщину (s) стінки. UA 113935 C2 (12) UA 113935 C2 UA 113935 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується труби будівельного риштування конструктивної системи будівельного риштування, що має вісь труби, яка продовжується від першого осьового кінця труби до протилежного другого осьового кінця труби, приймальна ділянка, яка забезпечена на першому осьовому кінці труби, і ділянка, що вставляється, яка забезпечена на другому осьовому кінці труби, і яка має зменшений поперечний переріз в порівнянні з приймальною ділянкою і закінчується радіальним заплечиком, який утворює кільцеву опорну поверхню, яка направлена у бік ділянки, що вставляється, причому, внутрішній діаметр приймальної ділянки більший, ніж зовнішній діаметр ділянки, що вставляється, таким чином, щоб в цю приймальну ділянку могла бути вставлена суміжна труба будівельного риштування, що має ідентичну ділянку, що вставляється. Крім того, винахід стосується також елемента будівельного риштування, що має таку трубу будівельного риштування. Конструктивні системи будівельного риштування будують, наприклад, як робочі системи будівельного риштування або як вантажні системи будівельного риштування. Труби будівельного риштування, як правило, використовують в каркасних елементах системи будівельного риштування, зокрема, в робочих системах будівельного риштування, а також у вигляді окремих стояків при будуванні вантажних систем будівельного риштування або так званих прохідних риштувань. У системах рамних будівельного риштування дві паралельні труби будівельного риштування з'єднані, зокрема, зварені, зі щонайменше одним поперечним несучим елементом. Після цього рамні елементи вставляють один в інший таким чином, що може бути побудоване будівельне риштування надзвичайно великої висоти. Однак труби будівельного риштування, крім того, встановлюють у вигляді окремих стояків. Принцип таких систем будівельного риштування по суті завжди один і той же. На одному осьовому кінці труби будівельного риштування вона має зменшений поперечний переріз і утворює так звану ділянку, що вставляється. У протилежний кінець, що приймає ділянку, таким чином, може бути вставлена ділянка суміжної труби будівельного риштування, що вставляється, або навпаки. Ділянка, яка вставляється, і приймальна ділянка, для того щоб полегшити вставляння, мають одна відносно одної радіальний люфт. Однак цей радіальний люфт з точки зору стійкості системи будівельного риштування є недоліком, оскільки верхня труба будівельного риштування може легко відхилятися відносно нижньої труби будівельного риштування. Для того щоб зменшити максимальний кут відхилення, відоме забезпечення усієї приймальної ділянки подовжніми аксіальними пазами, які утворені за допомогою пластичної деформації і які периферійно розташовані на відстані один від одного. Тим самим радіальний люфт зменшений. Однак ця перевага одержана за рахунок того недоліку, що тепер вставляння однієї в іншу труб будівельного риштування не можливе так просто, а труби під час будування або демонтажу будівельного риштування ще легше перекошуються або застрягають одна в іншій, особливо, коли труба будівельного риштування рамного елемента вставлена значно раніше іншої труби будівельного риштування цього рамного елемента. Задачею даного винаходу, таким чином, є - забезпечити трубу будівельного риштування, яка дозволяла б здійснювати просте і швидке будування і демонтаж конструктивної системи будівельного риштування з високим ступенем стійкості будівельного риштування. Ця задача відповідно до даного винаходу вирішена за допомогою труби будівельного риштування того типу, який згадають у введенні, при цьому труба будівельного риштування на першому осьовому кінці труби будівельного риштування має максимальну товщину s max стінки, а в інших випадках, тобто, у всіх інших місцях має меншу товщину s стінки. Ця радіально збільшена, потовщена стінка труби першого осьового кінця труби збільшує контактну поверхню між передньою стороною труби будівельного риштування, яка сторона утворена потовщеною ділянкою, і суміжною опорною поверхнею біля радіального заплечика вставленої додаткової труби будівельного риштування. У цьому прикладі контактна поверхня, крім того, - у випадку відносного радіального зміщення труб, які вставлені одна в іншу, - утворює широку кільцеву поверхню, яка є безперервною в периферійному напрямку. Отже, у випадку вимог до матеріалу, який збільшений лише на мінімальну величину, на першому осьовому кінці труби мають місце більш рівномірний розподіл тиску і менші величини поверхневого тиску. На відміну від цього, в техніці попереднього рівня передня поверхня приймальної ділянки може бути зміщена відносно опорної поверхні радіального заплечика таким чином, що контактна поверхня виявляється зменшеною, тим самим труби з передньої сторони схильні до більших навантажень і, отже, мають меншу вантажопідйомність і можуть бути легше пластично деформовані. У переважному способі потовщення стінки труби на першому осьовому кінці труби виконане за допомогою деформації розплющування труби будівельного риштування, що приводить до пластичного розширення стінки труби в радіальному напрямку. 1 UA 113935 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважно, до максимальної товщини smax стінки на першому осьовому кінці труби застосовне співвідношення 1,2*s≤smax≤2*s, зокрема, smax≈1,5*s, де s означає по суті сталу товщину стінки труби будівельного риштування поза потовщенням стінки труби на першому осьовому кінці труби. В особливо переважному способі зовнішній діаметр труби будівельного риштування на першому осьовому кінці труби по суті відповідає зовнішньому діаметру приймальної ділянки. Іншими словами, це означає, що перший осьовий кінець труби розширюється радіально всередину, в той час як зовнішня радіальна сторона труби будівельного риштування в області першого осьового кінця труби залишається по суті циліндричною, зокрема, має форму кругового циліндра. Таким чином, потовщена стінка труби не тільки забезпечує велику передню поверхню, але і ще більше збільшує контакт, який між цією передньою поверхнею і опорною поверхнею вставленої труби будівельного риштування є максимально великим. На першому осьовому кінці труби будівельного риштування, переважно, забезпечена потовщена ділянка, на якій стінка труби потовщена по суті клиноподібним чином від меншої товщини s стінки до максимальної товщини smax стінки. Ця потовщена ділянка, зокрема, може мати осьовий розмір LА, і при цьому s
