Сходовий марш залізобетонний для будівель безкапітельно-безбалкової конструктивної системи

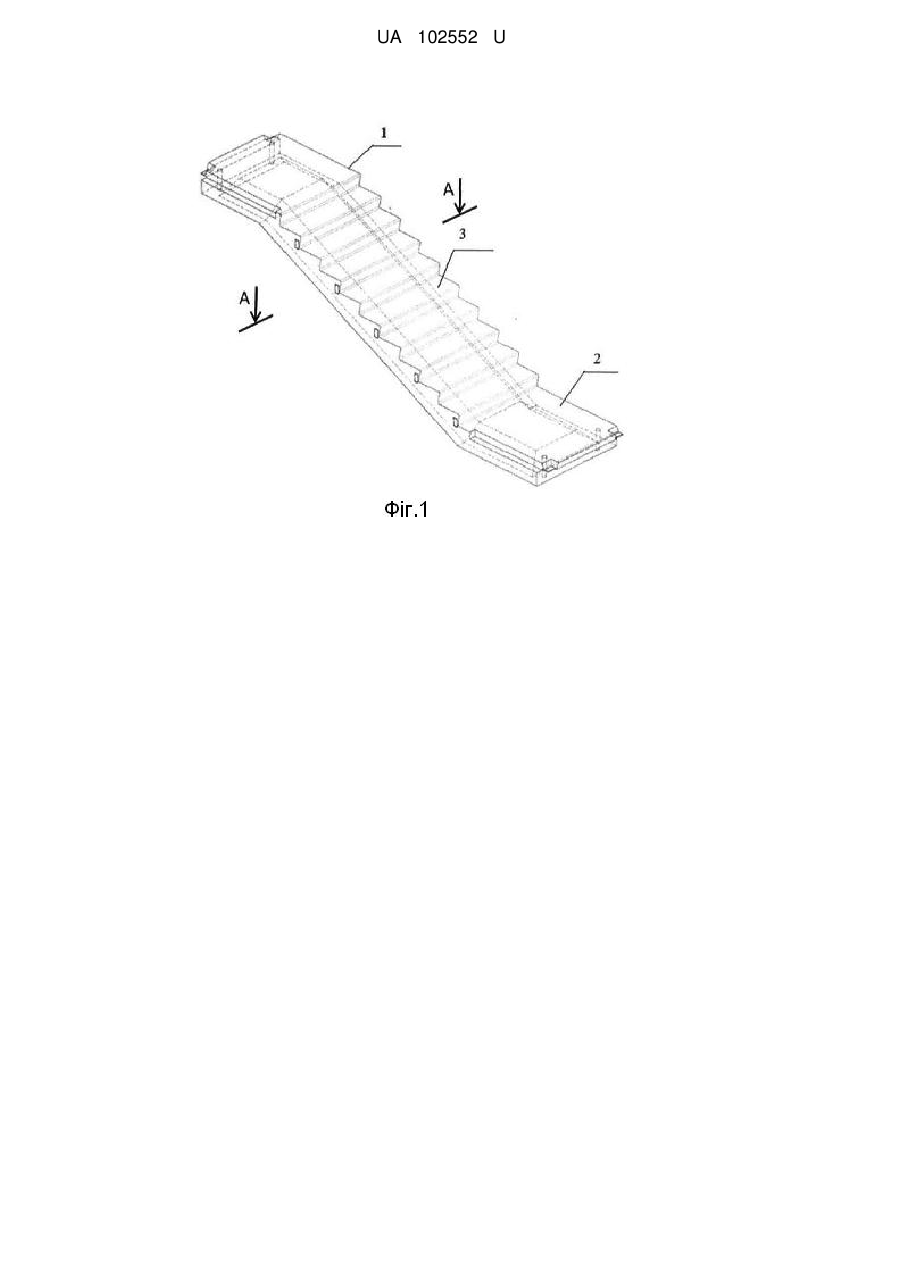

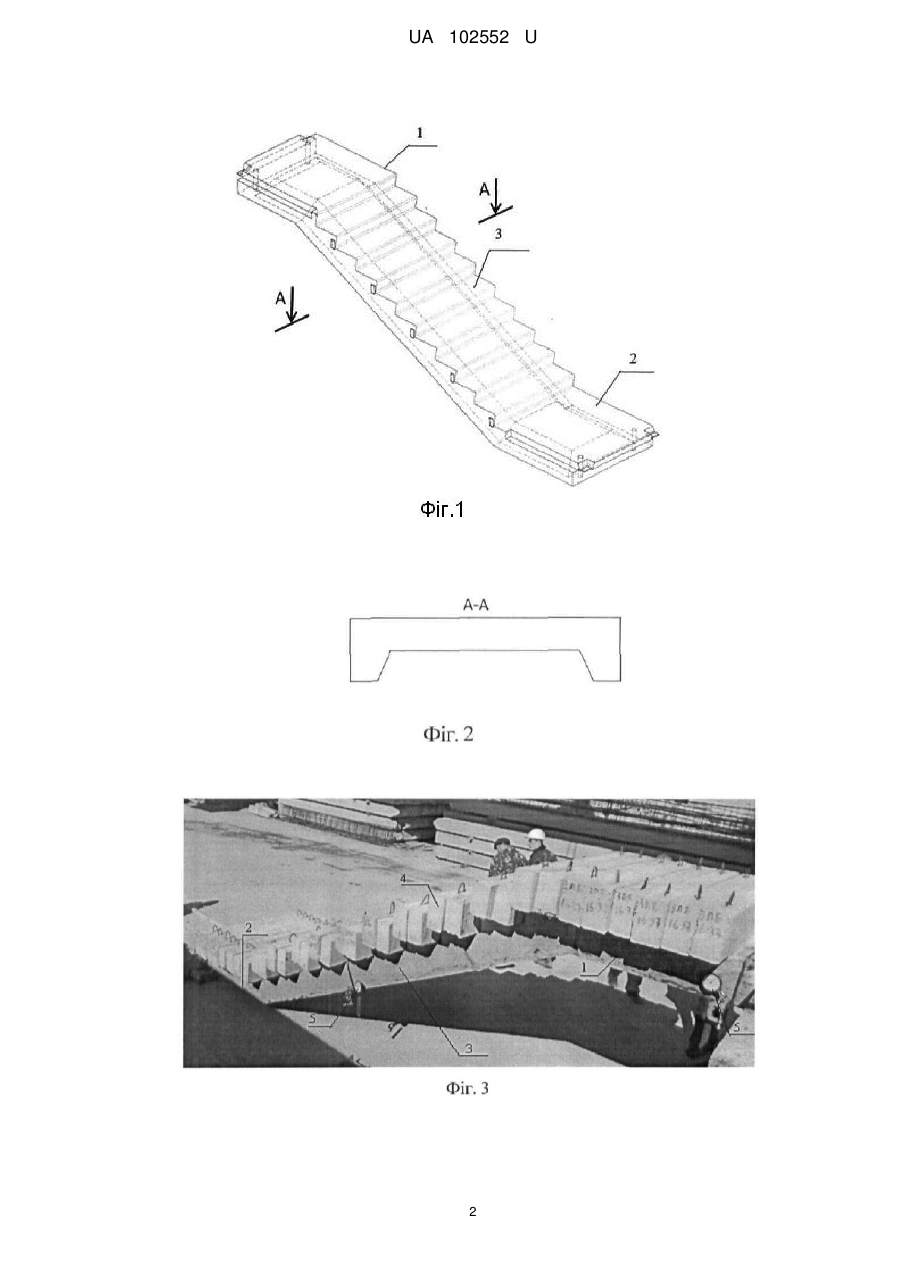

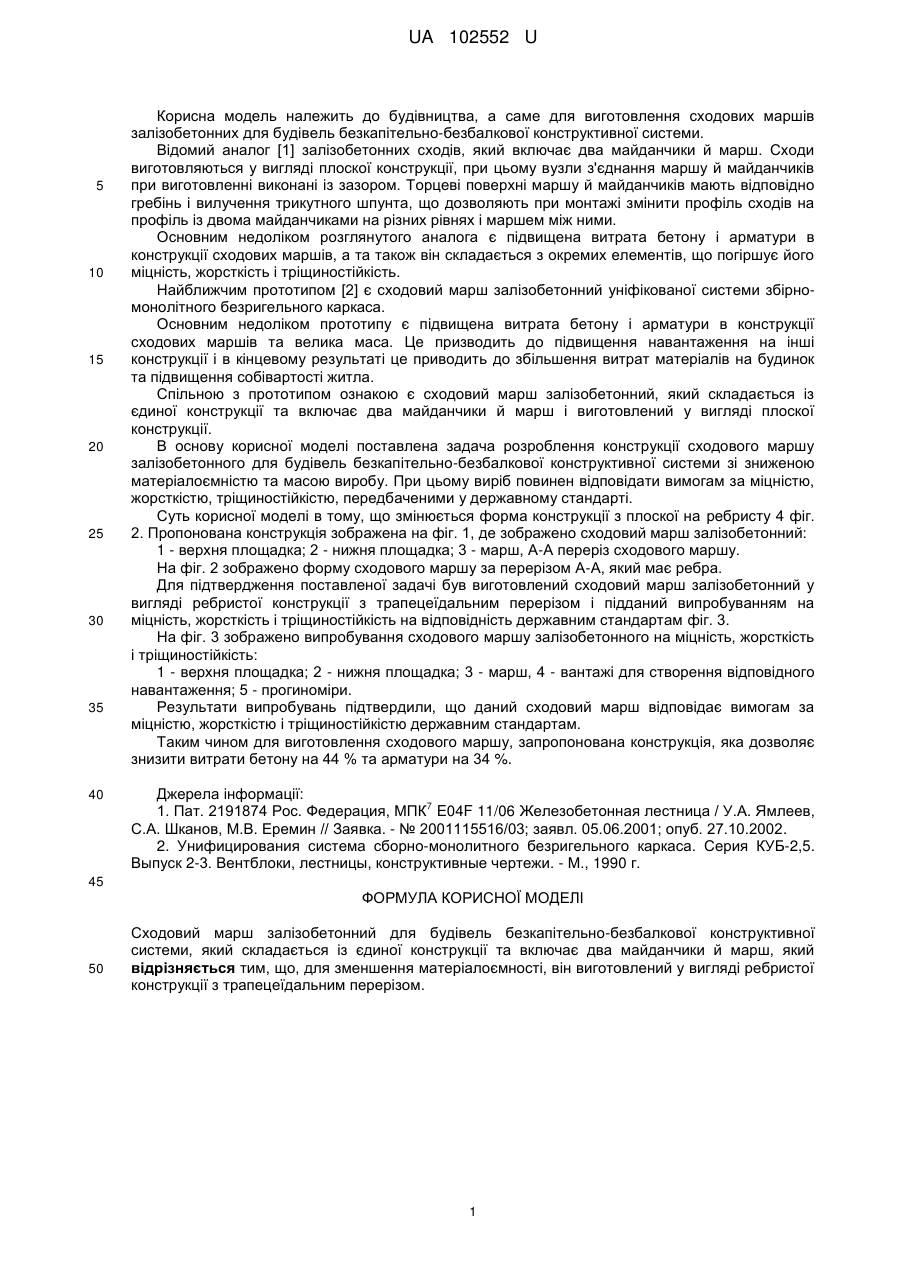

Реферат: Сходовий марш залізобетонний для будівель безкапітельно-безбалкової конструктивної системи складається із єдиної конструкції та включає два майданчики й марш. Для зменшення матеріалоємності, він виготовлений у вигляді ребристої конструкції з трапецеїдальним перерізом. UA 102552 U (12) UA 102552 U UA 102552 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівництва, а саме для виготовлення сходових маршів залізобетонних для будівель безкапітельно-безбалкової конструктивної системи. Відомий аналог [1] залізобетонних сходів, який включає два майданчики й марш. Сходи виготовляються у вигляді плоскої конструкції, при цьому вузли з'єднання маршу й майданчиків при виготовленні виконані із зазором. Торцеві поверхні маршу й майданчиків мають відповідно гребінь і вилучення трикутного шпунта, що дозволяють при монтажі змінити профіль сходів на профіль із двома майданчиками на різних рівнях і маршем між ними. Основним недоліком розглянутого аналога є підвищена витрата бетону і арматури в конструкції сходових маршів, а та також він складається з окремих елементів, що погіршує його міцність, жорсткість і тріщиностійкість. Найближчим прототипом [2] є сходовий марш залізобетонний уніфікованої системи збірномонолітного безригельного каркаса. Основним недоліком прототипу є підвищена витрата бетону і арматури в конструкції сходових маршів та велика маса. Це призводить до підвищення навантаження на інші конструкції і в кінцевому результаті це приводить до збільшення витрат матеріалів на будинок та підвищення собівартості житла. Спільною з прототипом ознакою є сходовий марш залізобетонний, який складається із єдиної конструкції та включає два майданчики й марш і виготовлений у вигляді плоскої конструкції. В основу корисної моделі поставлена задача розроблення конструкції сходового маршу залізобетонного для будівель безкапітельно-безбалкової конструктивної системи зі зниженою матеріалоємністю та масою виробу. При цьому виріб повинен відповідати вимогам за міцністю, жорсткістю, тріщиностійкістю, передбаченими у державному стандарті. Суть корисної моделі в тому, що змінюється форма конструкції з плоскої на ребристу 4 фіг. 2. Пропонована конструкція зображена на фіг. 1, де зображено сходовий марш залізобетонний: 1 - верхня площадка; 2 - нижня площадка; 3 - марш, А-А переріз сходового маршу. На фіг. 2 зображено форму сходового маршу за перерізом А-А, який має ребра. Для підтвердження поставленої задачі був виготовлений сходовий марш залізобетонний у вигляді ребристої конструкції з трапецеїдальним перерізом і підданий випробуванням на міцність, жорсткість і тріщиностійкість на відповідність державним стандартам фіг. 3. На фіг. 3 зображено випробування сходового маршу залізобетонного на міцність, жорсткість і тріщиностійкість: 1 - верхня площадка; 2 - нижня площадка; 3 - марш, 4 - вантажі для створення відповідного навантаження; 5 - прогиноміри. Результати випробувань підтвердили, що даний сходовий марш відповідає вимогам за міцністю, жорсткістю і тріщиностійкістю державним стандартам. Таким чином для виготовлення сходового маршу, запропонована конструкція, яка дозволяє знизити витрати бетону на 44 % та арматури на 34 %. Джерела інформації: 7 1. Пат. 2191874 Рос. Федерация, МПК E04F 11/06 Железобетонная лестница / У.А. Ямлеев, С.А. Шканов, М.В. Еремин // Заявка. - № 2001115516/03; заявл. 05.06.2001; опуб. 27.10.2002. 2. Унифицирования система сборно-монолитного безригельного каркаса. Серия КУБ-2,5. Выпуск 2-3. Вентблоки, лестницы, конструктивные чертежи. - Μ., 1990 г. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Сходовий марш залізобетонний для будівель безкапітельно-безбалкової конструктивної системи, який складається із єдиної конструкції та включає два майданчики й марш, який відрізняється тим, що, для зменшення матеріалоємності, він виготовлений у вигляді ребристої конструкції з трапецеїдальним перерізом. 1 UA 102552 U 2 UA 102552 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
