Риштування штирові для кам’яної кладки

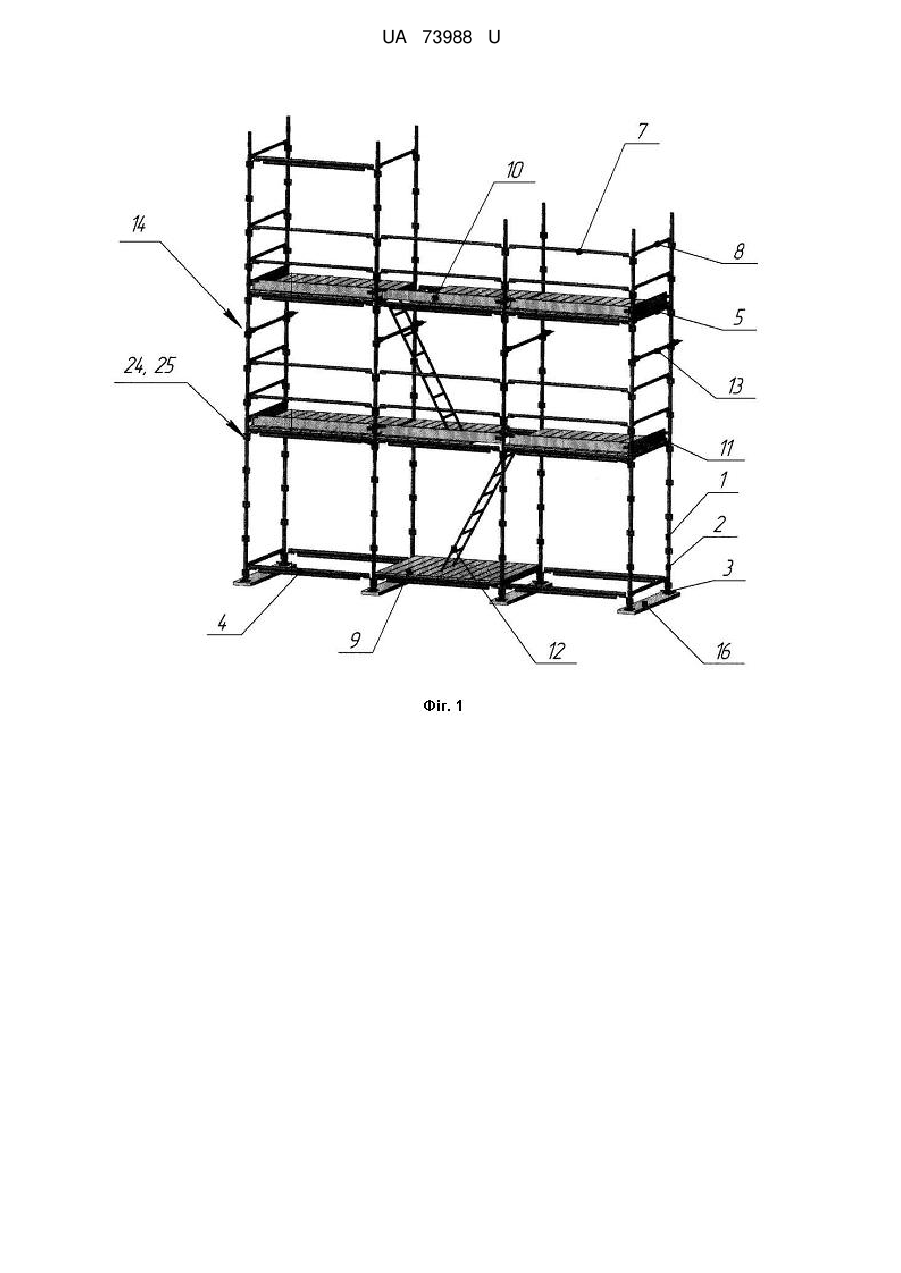

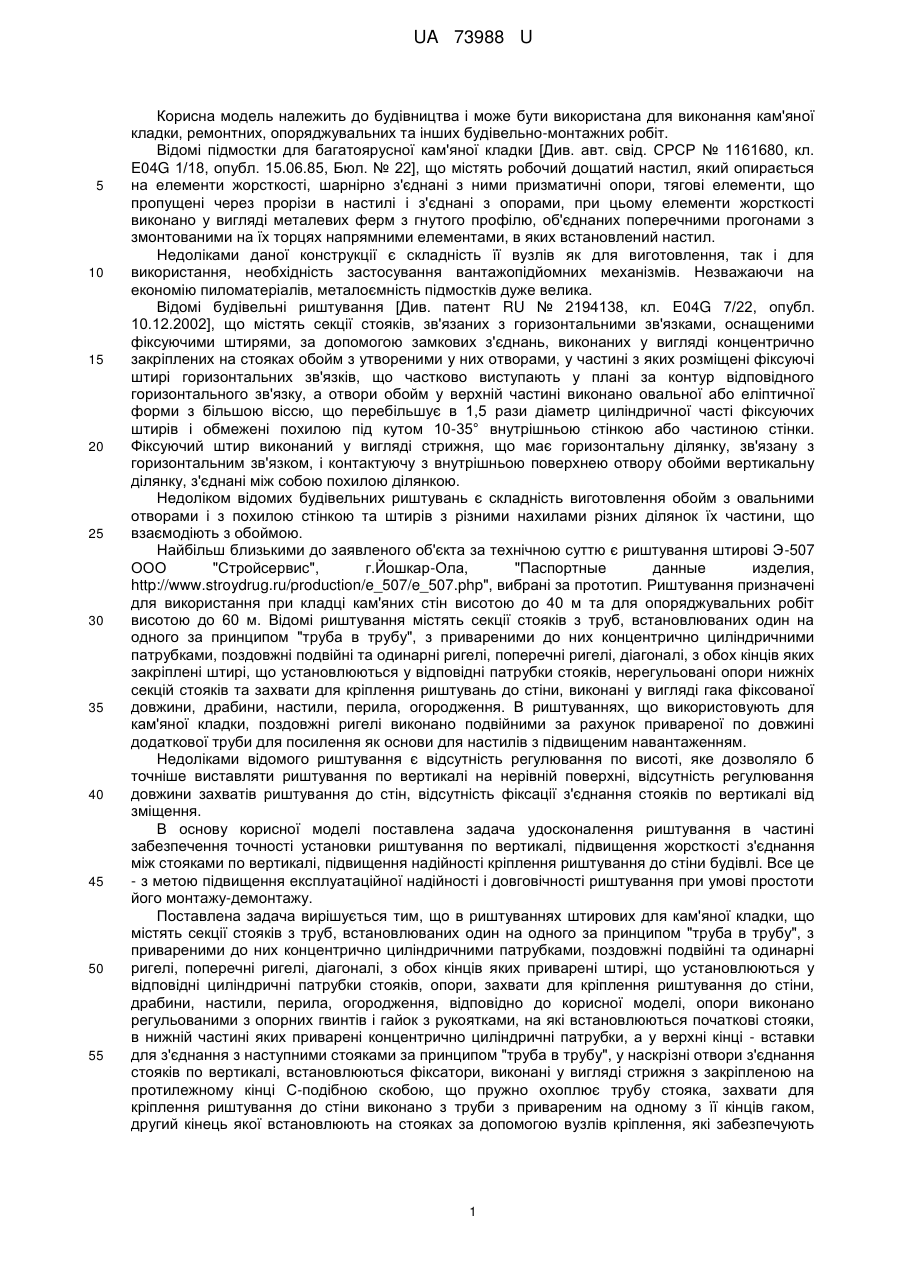

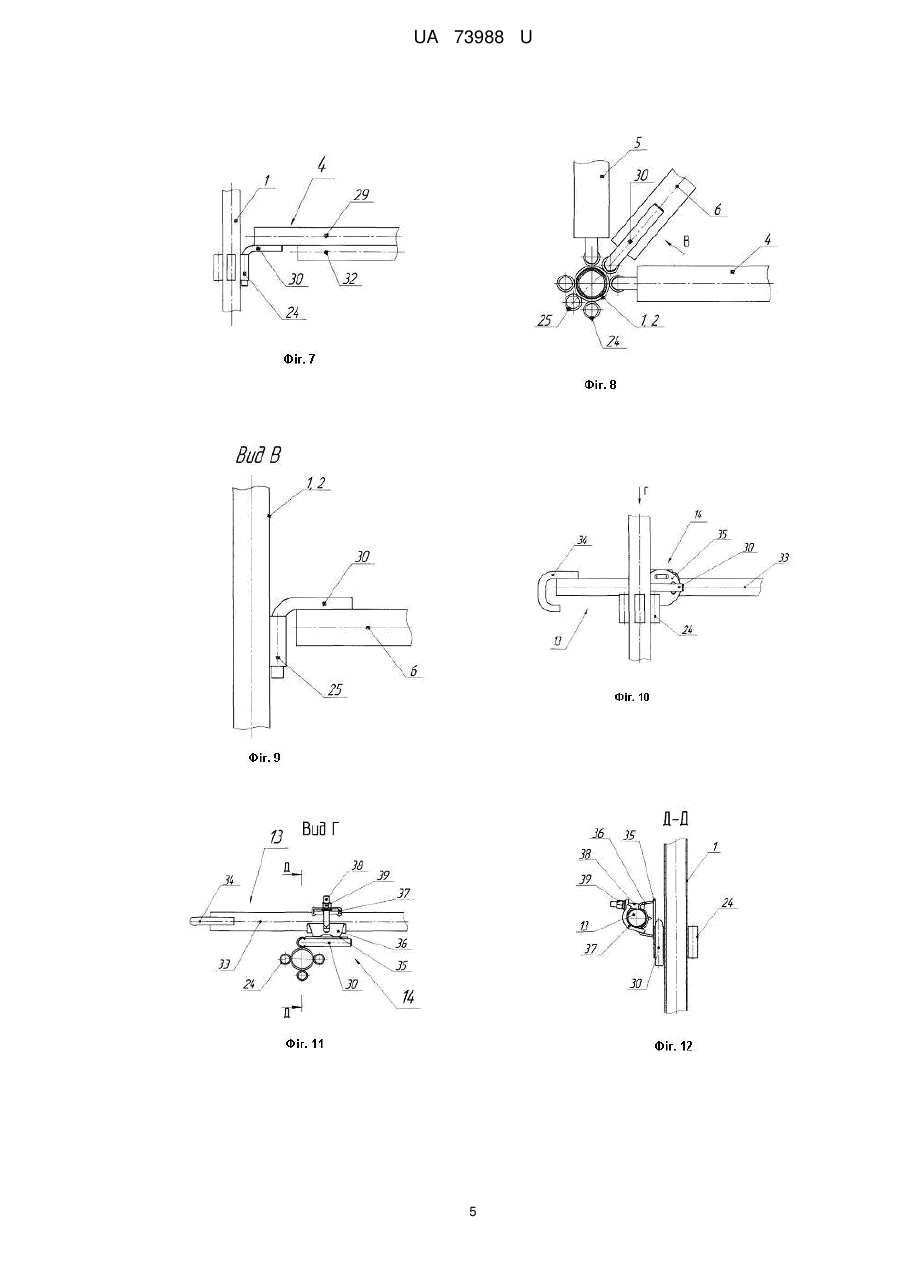

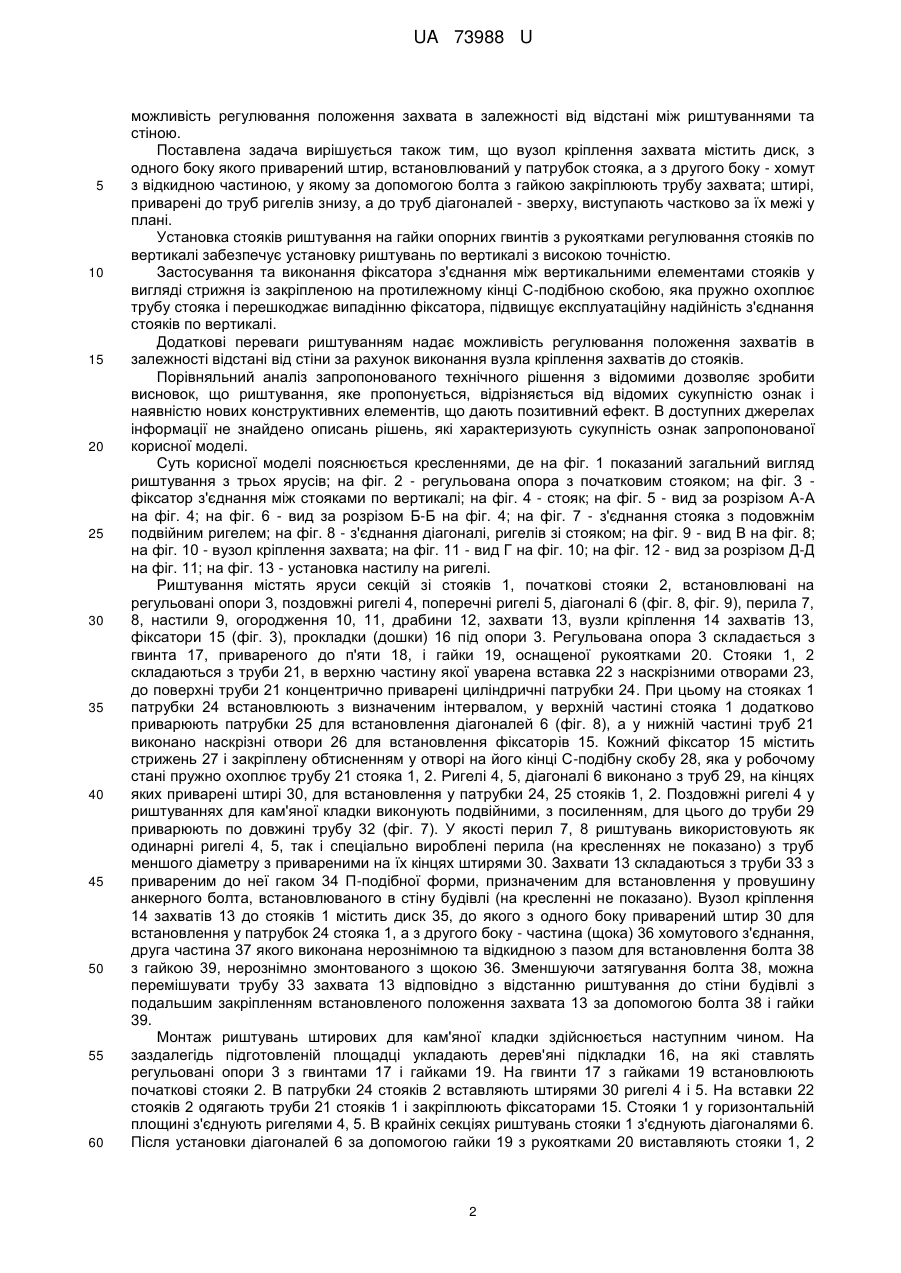

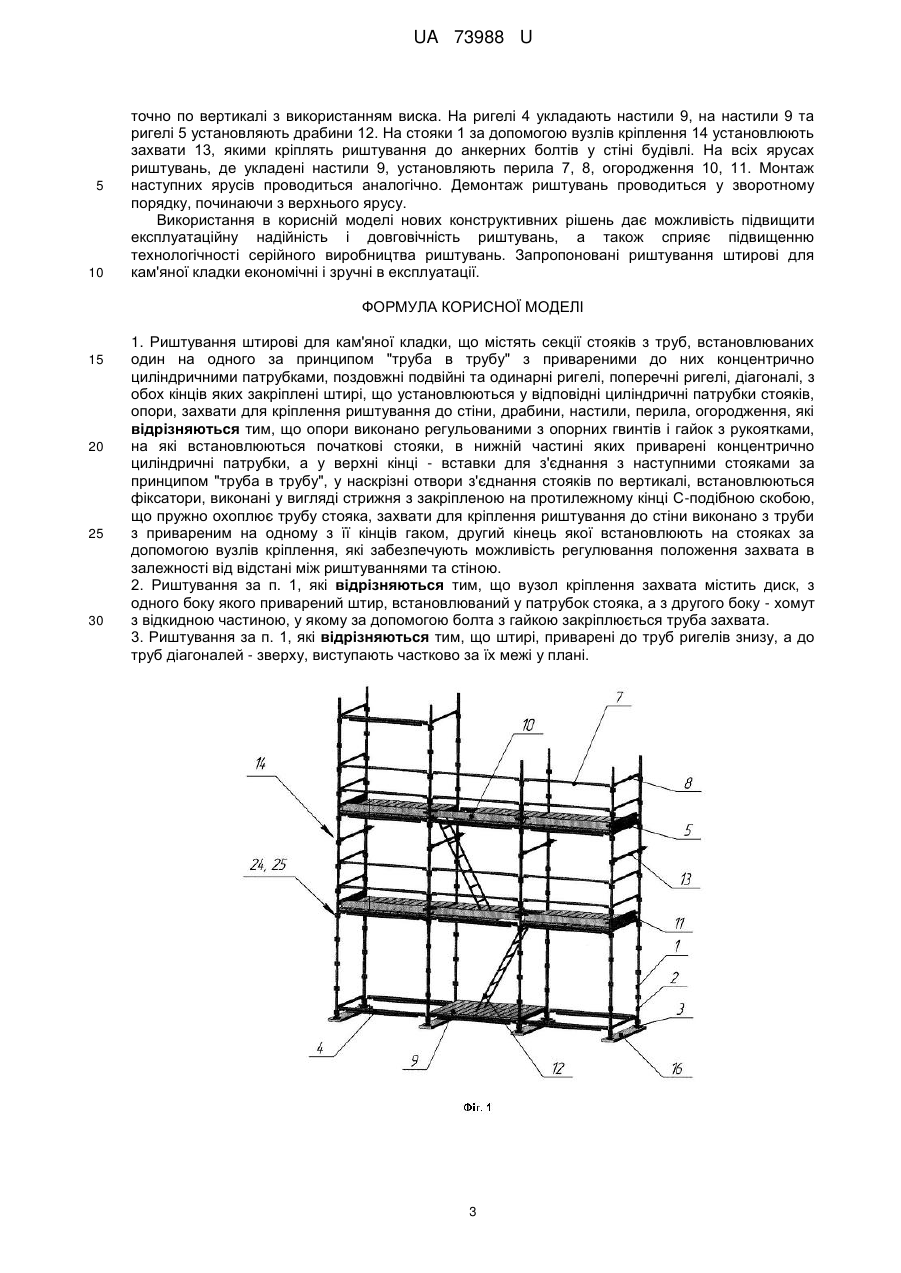

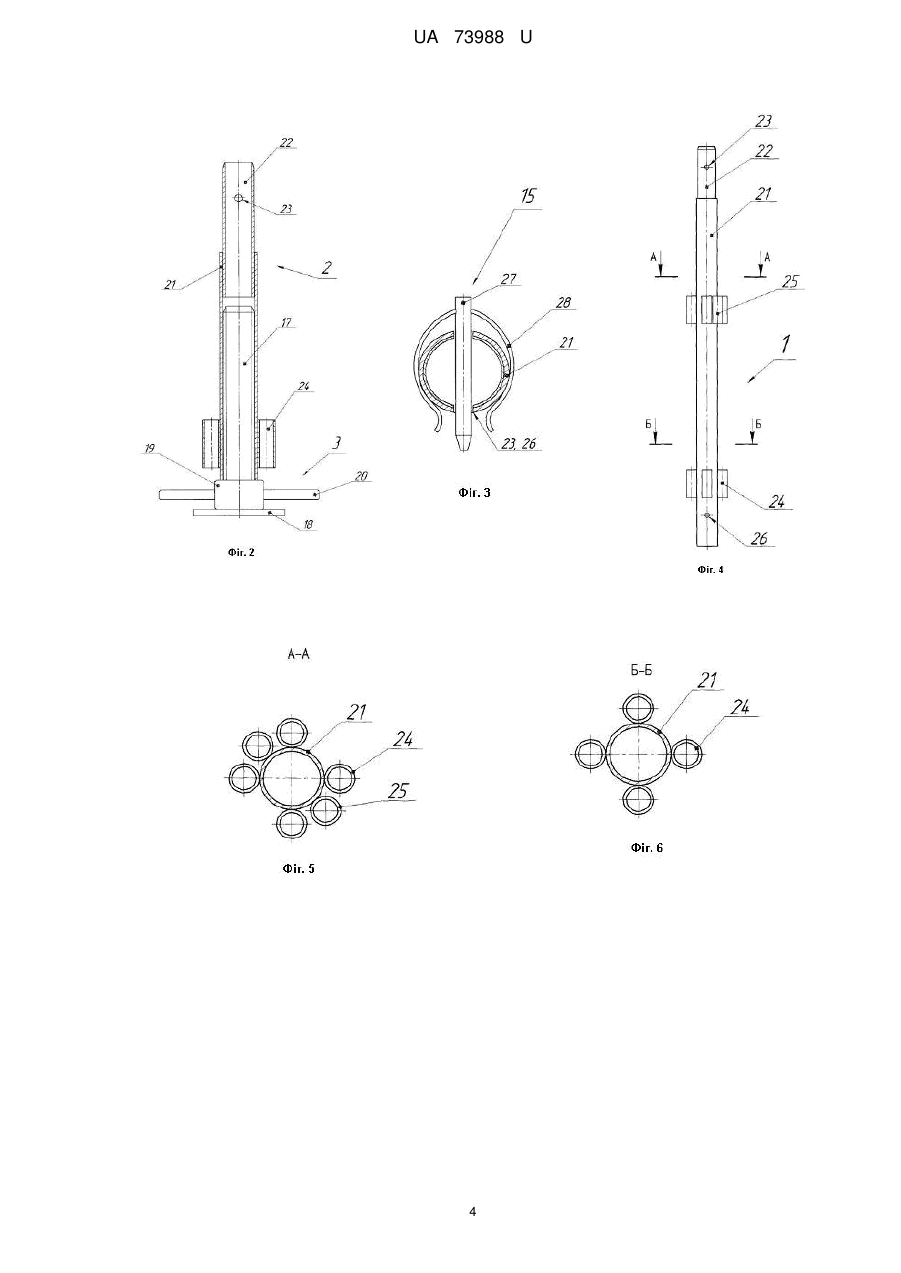

Реферат: UA 73988 U UA 73988 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і може бути використана для виконання кам'яної кладки, ремонтних, опоряджувальних та інших будівельно-монтажних робіт. Відомі підмостки для багатоярусної кам'яної кладки [Див. авт. свід. СРСР № 1161680, кл. E04G 1/18, опубл. 15.06.85, Бюл. № 22], що містять робочий дощатий настил, який опирається на елементи жорсткості, шарнірно з'єднані з ними призматичні опори, тягові елементи, що пропущені через прорізи в настилі і з'єднані з опорами, при цьому елементи жорсткості виконано у вигляді металевих ферм з гнутого профілю, об'єднаних поперечними прогонами з змонтованими на їх торцях напрямними елементами, в яких встановлений настил. Недоліками даної конструкції є складність її вузлів як для виготовлення, так і для використання, необхідність застосування вантажопідйомних механізмів. Незважаючи на економію пиломатеріалів, металоємність підмостків дуже велика. Відомі будівельні риштування [Див. патент RU № 2194138, кл. E04G 7/22, опубл. 10.12.2002], що містять секції стояків, зв'язаних з горизонтальними зв'язками, оснащеними фіксуючими штирями, за допомогою замкових з'єднань, виконаних у вигляді концентрично закріплених на стояках обойм з утвореними у них отворами, у частині з яких розміщені фіксуючі штирі горизонтальних зв'язків, що частково виступають у плані за контур відповідного горизонтального зв'язку, а отвори обойм у верхній частині виконано овальної або еліптичної форми з більшою віссю, що перебільшує в 1,5 рази діаметр циліндричної часті фіксуючих штирів і обмежені похилою під кутом 10-35° внутрішньою стінкою або частиною стінки. Фіксуючий штир виконаний у вигляді стрижня, що має горизонтальну ділянку, зв'язану з горизонтальним зв'язком, і контактуючу з внутрішньою поверхнею отвору обойми вертикальну ділянку, з'єднані між собою похилою ділянкою. Недоліком відомих будівельних риштувань є складність виготовлення обойм з овальними отворами і з похилою стінкою та штирів з різними нахилами різних ділянок їх частини, що взаємодіють з обоймою. Найбільш близькими до заявленого об'єкта за технічною суттю є риштування штирові Э-507 ООО "Стройсервис", г.Йошкар-Ола, "Паспортные данные изделия, http://www.stroydrug.ru/production/e_507/e_507.php", вибрані за прототип. Риштування призначені для використання при кладці кам'яних стін висотою до 40 м та для опоряджувальних робіт висотою до 60 м. Відомі риштування містять секції стояків з труб, встановлюваних один на одного за принципом "труба в трубу", з привареними до них концентрично циліндричними патрубками, поздовжні подвійні та одинарні ригелі, поперечні ригелі, діагоналі, з обох кінців яких закріплені штирі, що установлюються у відповідні патрубки стояків, нерегульовані опори нижніх секцій стояків та захвати для кріплення риштувань до стіни, виконані у вигляді гака фіксованої довжини, драбини, настили, перила, огородження. В риштуваннях, що використовують для кам'яної кладки, поздовжні ригелі виконано подвійними за рахунок привареної по довжині додаткової труби для посилення як основи для настилів з підвищеним навантаженням. Недоліками відомого риштування є відсутність регулювання по висоті, яке дозволяло б точніше виставляти риштування по вертикалі на нерівній поверхні, відсутність регулювання довжини захватів риштування до стін, відсутність фіксації з'єднання стояків по вертикалі від зміщення. В основу корисної моделі поставлена задача удосконалення риштування в частині забезпечення точності установки риштування по вертикалі, підвищення жорсткості з'єднання між стояками по вертикалі, підвищення надійності кріплення риштування до стіни будівлі. Все це - з метою підвищення експлуатаційної надійності і довговічності риштування при умові простоти його монтажу-демонтажу. Поставлена задача вирішується тим, що в риштуваннях штирових для кам'яної кладки, що містять секції стояків з труб, встановлюваних один на одного за принципом "труба в трубу", з привареними до них концентрично циліндричними патрубками, поздовжні подвійні та одинарні ригелі, поперечні ригелі, діагоналі, з обох кінців яких приварені штирі, що установлюються у відповідні циліндричні патрубки стояків, опори, захвати для кріплення риштування до стіни, драбини, настили, перила, огородження, відповідно до корисної моделі, опори виконано регульованими з опорних гвинтів і гайок з рукоятками, на які встановлюються початкові стояки, в нижній частині яких приварені концентрично циліндричні патрубки, а у верхні кінці - вставки для з'єднання з наступними стояками за принципом "труба в трубу", у наскрізні отвори з'єднання стояків по вертикалі, встановлюються фіксатори, виконані у вигляді стрижня з закріпленою на протилежному кінці С-подібною скобою, що пружно охоплює трубу стояка, захвати для кріплення риштування до стіни виконано з труби з привареним на одному з її кінців гаком, другий кінець якої встановлюють на стояках за допомогою вузлів кріплення, які забезпечують 1 UA 73988 U 5 10 15 20 25 30 35 40 45 50 55 60 можливість регулювання положення захвата в залежності від відстані між риштуваннями та стіною. Поставлена задача вирішується також тим, що вузол кріплення захвата містить диск, з одного боку якого приварений штир, встановлюваний у патрубок стояка, а з другого боку - хомут з відкидною частиною, у якому за допомогою болта з гайкою закріплюють трубу захвата; штирі, приварені до труб ригелів знизу, а до труб діагоналей - зверху, виступають частково за їх межі у плані. Установка стояків риштування на гайки опорних гвинтів з рукоятками регулювання стояків по вертикалі забезпечує установку риштувань по вертикалі з високою точністю. Застосування та виконання фіксатора з'єднання між вертикальними елементами стояків у вигляді стрижня із закріпленою на протилежному кінці С-подібною скобою, яка пружно охоплює трубу стояка і перешкоджає випадінню фіксатора, підвищує експлуатаційну надійність з'єднання стояків по вертикалі. Додаткові переваги риштуванням надає можливість регулювання положення захватів в залежності відстані від стіни за рахунок виконання вузла кріплення захватів до стояків. Порівняльний аналіз запропонованого технічного рішення з відомими дозволяє зробити висновок, що риштування, яке пропонується, відрізняється від відомих сукупністю ознак і наявністю нових конструктивних елементів, що дають позитивний ефект. В доступних джерелах інформації не знайдено описань рішень, які характеризують сукупність ознак запропонованої корисної моделі. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд риштування з трьох ярусів; на фіг. 2 - регульована опора з початковим стояком; на фіг. 3 фіксатор з'єднання між стояками по вертикалі; на фіг. 4 - стояк; на фіг. 5 - вид за розрізом А-А на фіг. 4; на фіг. 6 - вид за розрізом Б-Б на фіг. 4; на фіг. 7 - з'єднання стояка з подовжнім подвійним ригелем; на фіг. 8 - з'єднання діагоналі, ригелів зі стояком; на фіг. 9 - вид В на фіг. 8; на фіг. 10 - вузол кріплення захвата; на фіг. 11 - вид Γ на фіг. 10; на фіг. 12 - вид за розрізом Д-Д на фіг. 11; на фіг. 13 - установка настилу на ригелі. Риштування містять яруси секцій зі стояків 1, початкові стояки 2, встановлювані на регульовані опори 3, поздовжні ригелі 4, поперечні ригелі 5, діагоналі 6 (фіг. 8, фіг. 9), перила 7, 8, настили 9, огородження 10, 11, драбини 12, захвати 13, вузли кріплення 14 захватів 13, фіксатори 15 (фіг. 3), прокладки (дошки) 16 під опори 3. Регульована опора 3 складається з гвинта 17, привареного до п'яти 18, і гайки 19, оснащеної рукоятками 20. Стояки 1, 2 складаються з труби 21, в верхню частину якої уварена вставка 22 з наскрізними отворами 23, до поверхні труби 21 концентрично приварені циліндричні патрубки 24. При цьому на стояках 1 патрубки 24 встановлюють з визначеним інтервалом, у верхній частині стояка 1 додатково приварюють патрубки 25 для встановлення діагоналей 6 (фіг. 8), а у нижній частині труб 21 виконано наскрізні отвори 26 для встановлення фіксаторів 15. Кожний фіксатор 15 містить стрижень 27 і закріплену обтисненням у отворі на його кінці С-подібну скобу 28, яка у робочому стані пружно охоплює трубу 21 стояка 1, 2. Ригелі 4, 5, діагоналі 6 виконано з труб 29, на кінцях яких приварені штирі 30, для встановлення у патрубки 24, 25 стояків 1, 2. Поздовжні ригелі 4 у риштуваннях для кам'яної кладки виконують подвійними, з посиленням, для цього до труби 29 приварюють по довжині трубу 32 (фіг. 7). У якості перил 7, 8 риштувань використовують як одинарні ригелі 4, 5, так і спеціально вироблені перила (на кресленнях не показано) з труб меншого діаметру з привареними на їх кінцях штирями 30. Захвати 13 складаються з труби 33 з привареним до неї гаком 34 П-подібної форми, призначеним для встановлення у провушину анкерного болта, встановлюваного в стіну будівлі (на кресленні не показано). Вузол кріплення 14 захватів 13 до стояків 1 містить диск 35, до якого з одного боку приварений штир 30 для встановлення у патрубок 24 стояка 1, а з другого боку - частина (щока) 36 хомутового з'єднання, друга частина 37 якого виконана нерознімною та відкидною з пазом для встановлення болта 38 з гайкою 39, нерознімно змонтованого з щокою 36. Зменшуючи затягування болта 38, можна перемішувати трубу 33 захвата 13 відповідно з відстанню риштування до стіни будівлі з подальшим закріпленням встановленого положення захвата 13 за допомогою болта 38 і гайки 39. Монтаж риштувань штирових для кам'яної кладки здійснюється наступним чином. На заздалегідь підготовленій площадці укладають дерев'яні підкладки 16, на які ставлять регульовані опори 3 з гвинтами 17 і гайками 19. На гвинти 17 з гайками 19 встановлюють початкові стояки 2. В патрубки 24 стояків 2 вставляють штирями 30 ригелі 4 і 5. На вставки 22 стояків 2 одягають труби 21 стояків 1 і закріплюють фіксаторами 15. Стояки 1 у горизонтальній площині з'єднують ригелями 4, 5. В крайніх секціях риштувань стояки 1 з'єднують діагоналями 6. Після установки діагоналей 6 за допомогою гайки 19 з рукоятками 20 виставляють стояки 1, 2 2 UA 73988 U 5 10 точно по вертикалі з використанням виска. На ригелі 4 укладають настили 9, на настили 9 та ригелі 5 установляють драбини 12. На стояки 1 за допомогою вузлів кріплення 14 установлюють захвати 13, якими кріплять риштування до анкерних болтів у стіні будівлі. На всіх ярусах риштувань, де укладені настили 9, установляють перила 7, 8, огородження 10, 11. Монтаж наступних ярусів проводиться аналогічно. Демонтаж риштувань проводиться у зворотному порядку, починаючи з верхнього ярусу. Використання в корисній моделі нових конструктивних рішень дає можливість підвищити експлуатаційну надійність і довговічність риштувань, а також сприяє підвищенню технологічності серійного виробництва риштувань. Запропоновані риштування штирові для кам'яної кладки економічні і зручні в експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Риштування штирові для кам'яної кладки, що містять секції стояків з труб, встановлюваних один на одного за принципом "труба в трубу" з привареними до них концентрично циліндричними патрубками, поздовжні подвійні та одинарні ригелі, поперечні ригелі, діагоналі, з обох кінців яких закріплені штирі, що установлюються у відповідні циліндричні патрубки стояків, опори, захвати для кріплення риштування до стіни, драбини, настили, перила, огородження, які відрізняються тим, що опори виконано регульованими з опорних гвинтів і гайок з рукоятками, на які встановлюються початкові стояки, в нижній частині яких приварені концентрично циліндричні патрубки, а у верхні кінці - вставки для з'єднання з наступними стояками за принципом "труба в трубу", у наскрізні отвори з'єднання стояків по вертикалі, встановлюються фіксатори, виконані у вигляді стрижня з закріпленою на протилежному кінці С-подібною скобою, що пружно охоплює трубу стояка, захвати для кріплення риштування до стіни виконано з труби з привареним на одному з її кінців гаком, другий кінець якої встановлюють на стояках за допомогою вузлів кріплення, які забезпечують можливість регулювання положення захвата в залежності від відстані між риштуваннями та стіною. 2. Риштування за п. 1, які відрізняються тим, що вузол кріплення захвата містить диск, з одного боку якого приварений штир, встановлюваний у патрубок стояка, а з другого боку - хомут з відкидною частиною, у якому за допомогою болта з гайкою закріплюється труба захвата. 3. Риштування за п. 1, які відрізняються тим, що штирі, приварені до труб ригелів знизу, а до труб діагоналей - зверху, виступають частково за їх межі у плані. 3 UA 73988 U 4 UA 73988 U 5 UA 73988 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
