Навісні риштування

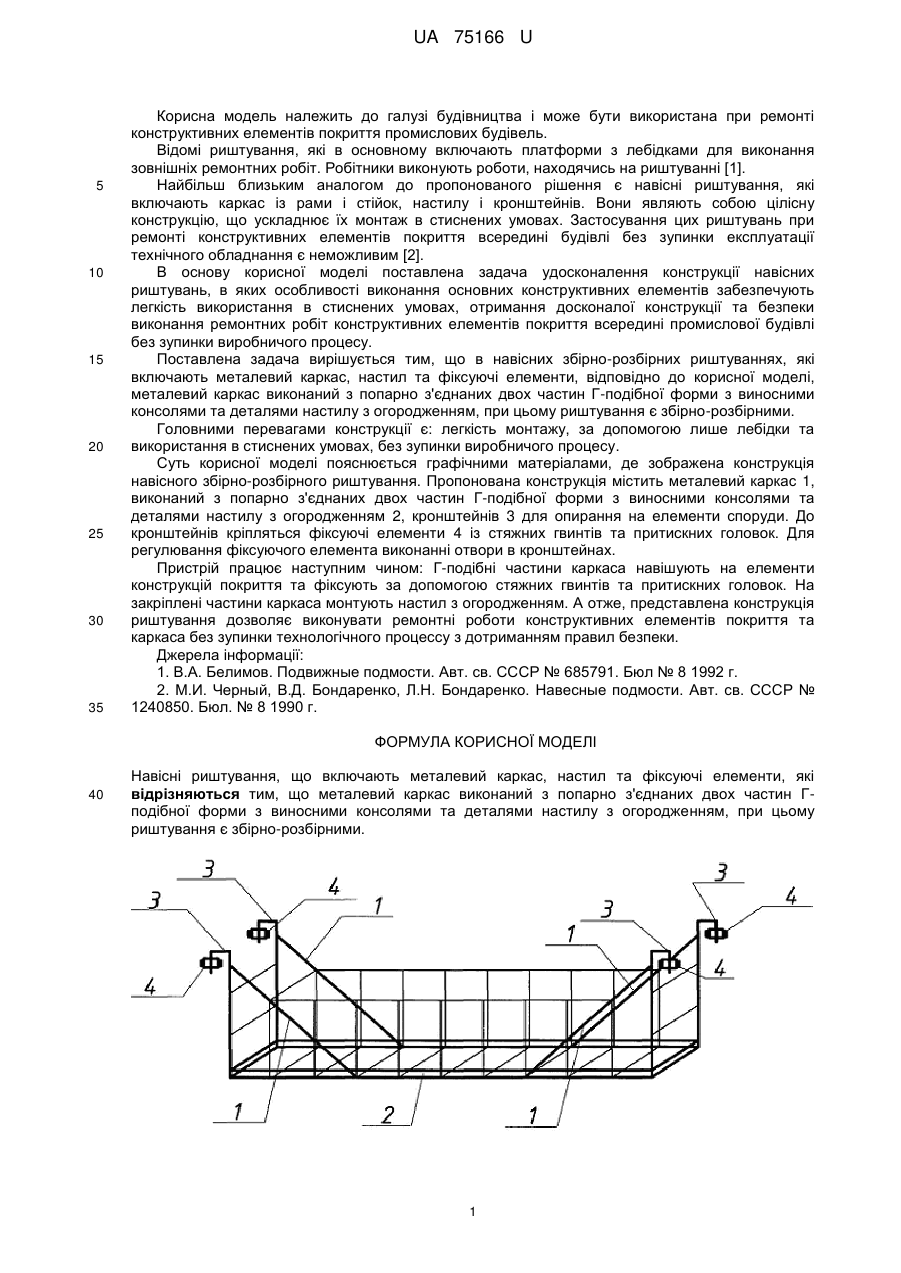

Реферат: Навісні риштування містять настил, фіксуючі елементи та металевий каркас, який виконано з попарно з'єднаних двох частин Г-подібної форми з виносними консолями та деталями настилу з огородженням. Риштування є збірно-розбірними. UA 75166 U (54) НАВІСНІ РИШТУВАННЯ UA 75166 U UA 75166 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана при ремонті конструктивних елементів покриття промислових будівель. Відомі риштування, які в основному включають платформи з лебідками для виконання зовнішніх ремонтних робіт. Робітники виконують роботи, находячись на риштуванні [1]. Найбільш близьким аналогом до пропонованого рішення є навісні риштування, які включають каркас із рами і стійок, настилу і кронштейнів. Вони являють собою цілісну конструкцію, що ускладнює їх монтаж в стиснених умовах. Застосування цих риштувань при ремонті конструктивних елементів покриття всередині будівлі без зупинки експлуатації технічного обладнання є неможливим [2]. В основу корисної моделі поставлена задача удосконалення конструкції навісних риштувань, в яких особливості виконання основних конструктивних елементів забезпечують легкість використання в стиснених умовах, отримання досконалої конструкції та безпеки виконання ремонтних робіт конструктивних елементів покриття всередині промислової будівлі без зупинки виробничого процесу. Поставлена задача вирішується тим, що в навісних збірно-розбірних риштуваннях, які включають металевий каркас, настил та фіксуючі елементи, відповідно до корисної моделі, металевий каркас виконаний з попарно з'єднаних двох частин Г-подібної форми з виносними консолями та деталями настилу з огородженням, при цьому риштування є збірно-розбірними. Головними перевагами конструкції є: легкість монтажу, за допомогою лише лебідки та використання в стиснених умовах, без зупинки виробничого процесу. Суть корисної моделі пояснюється графічними матеріалами, де зображена конструкція навісного збірно-розбірного риштування. Пропонована конструкція містить металевий каркас 1, виконаний з попарно з'єднаних двох частин Г-подібної форми з виносними консолями та деталями настилу з огородженням 2, кронштейнів 3 для опирання на елементи споруди. До кронштейнів кріпляться фіксуючі елементи 4 із стяжних гвинтів та притискних головок. Для регулювання фіксуючого елемента виконанні отвори в кронштейнах. Пристрій працює наступним чином: Г-подібні частини каркаса навішують на елементи конструкцій покриття та фіксують за допомогою стяжних гвинтів та притискних головок. На закріплені частини каркаса монтують настил з огородженням. А отже, представлена конструкція риштування дозволяє виконувати ремонтні роботи конструктивних елементів покриття та каркаса без зупинки технологічного процессу з дотриманням правил безпеки. Джерела інформації: 1. В.А. Белимов. Подвижные подмости. Авт. св. СССР № 685791. Бюл № 8 1992 г. 2. М.И. Черный, В.Д. Бондаренко, Л.Н. Бондаренко. Навесные подмости. Авт. св. СССР № 1240850. Бюл. № 8 1990 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Навісні риштування, що включають металевий каркас, настил та фіксуючі елементи, які відрізняються тим, що металевий каркас виконаний з попарно з'єднаних двох частин Гподібної форми з виносними консолями та деталями настилу з огородженням, при цьому риштування є збірно-розбірними. 1 UA 75166 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
