Ствол короткоствольної стрілецької зброї для стрільби патронами, оснащеними гумовими метальними снарядами несмертельної дії

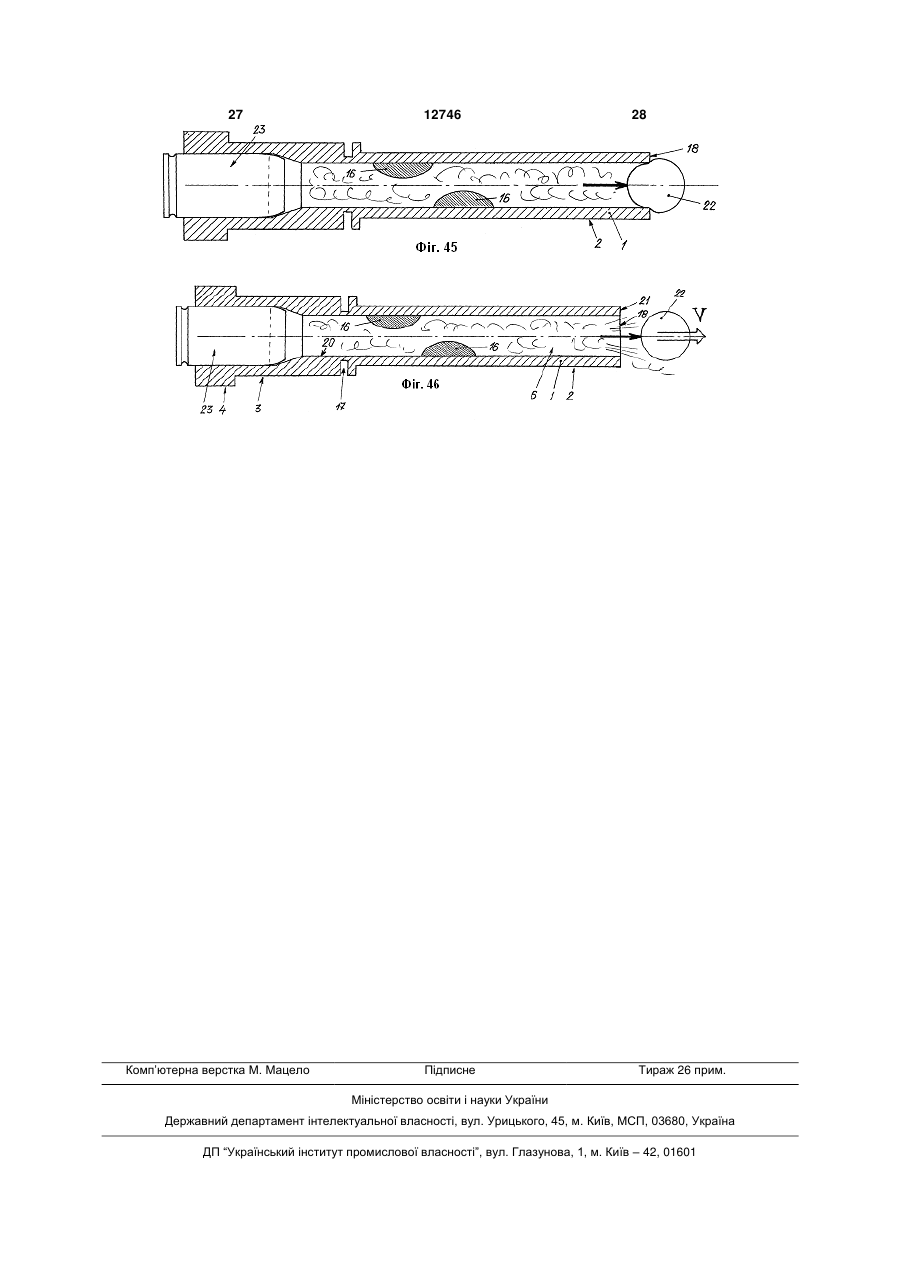

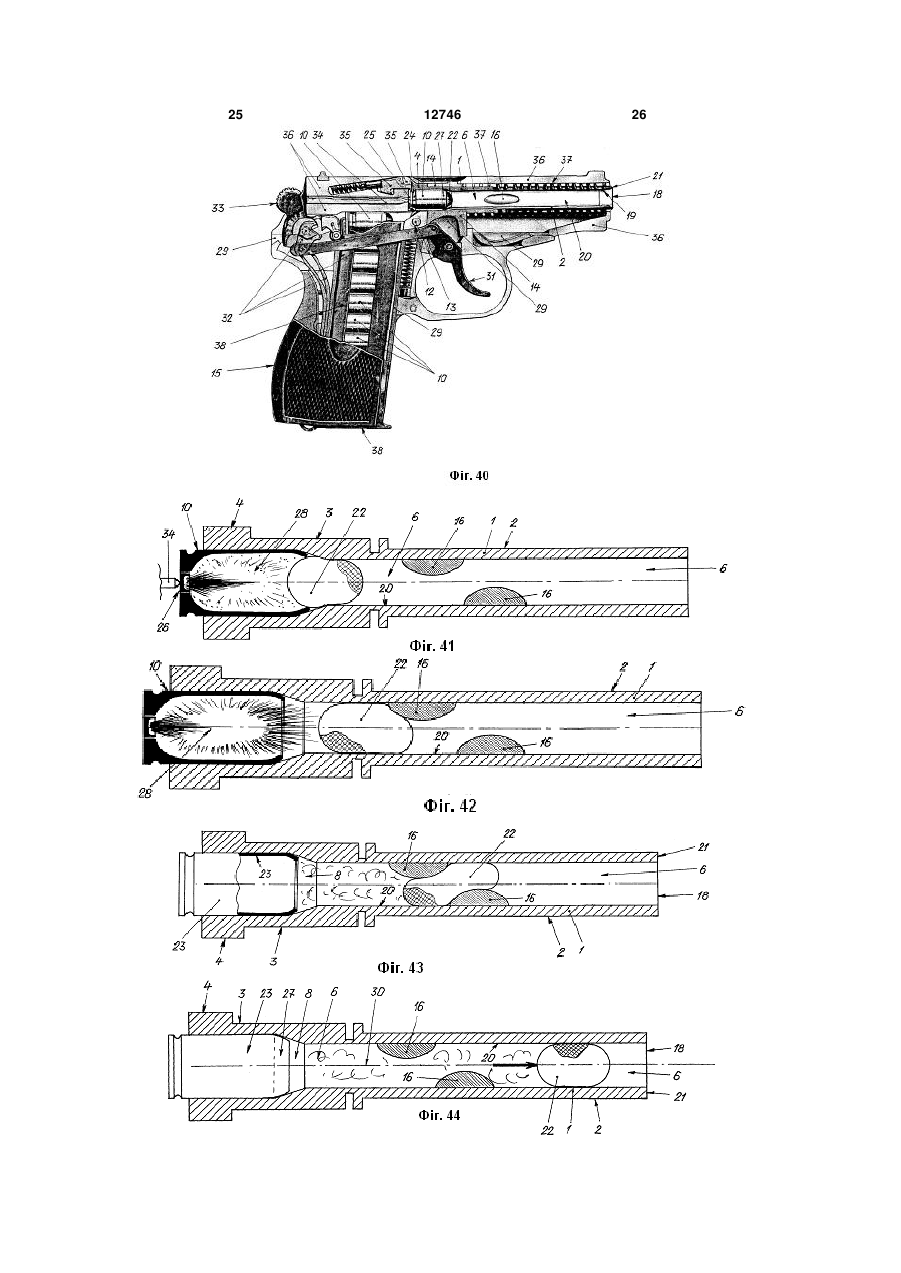

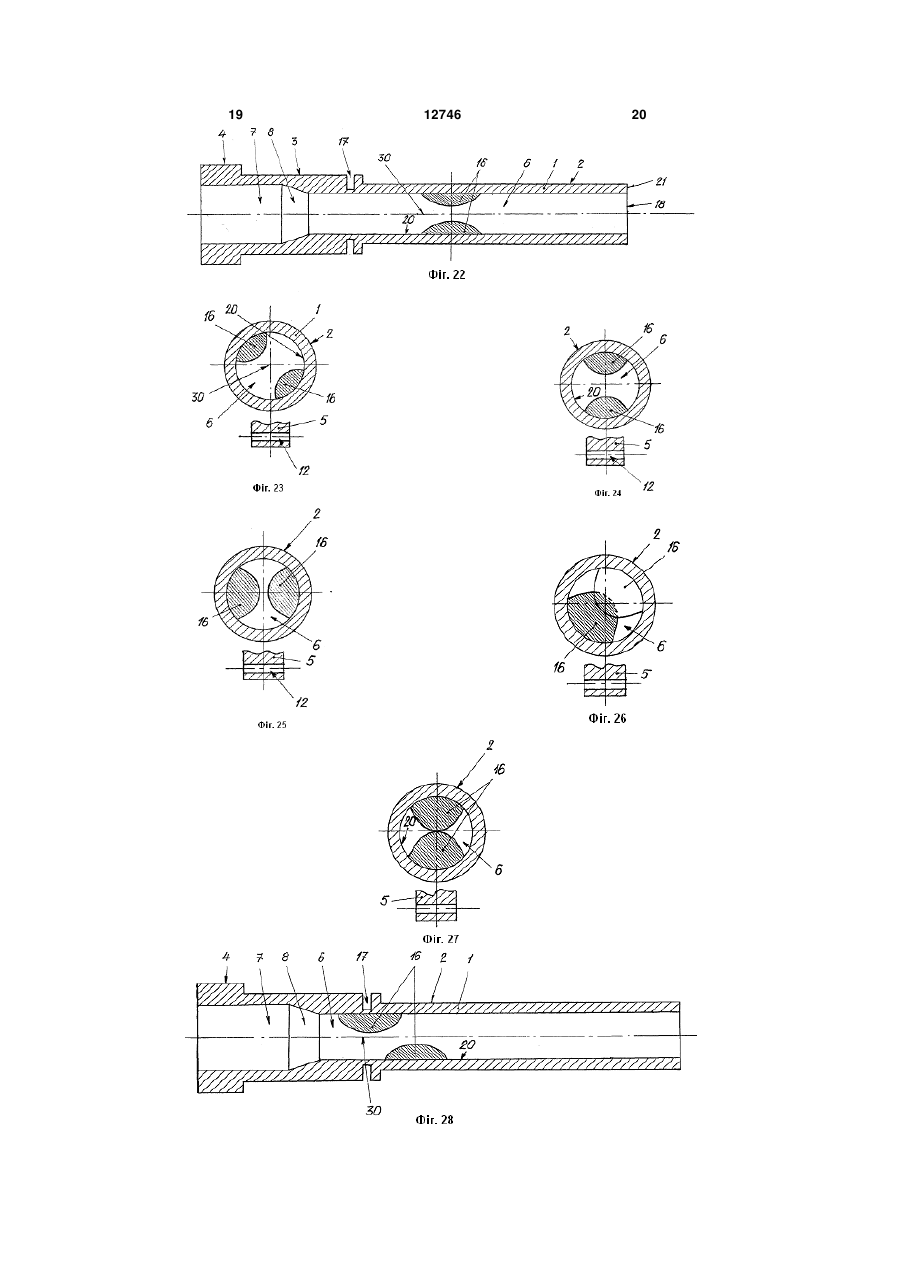

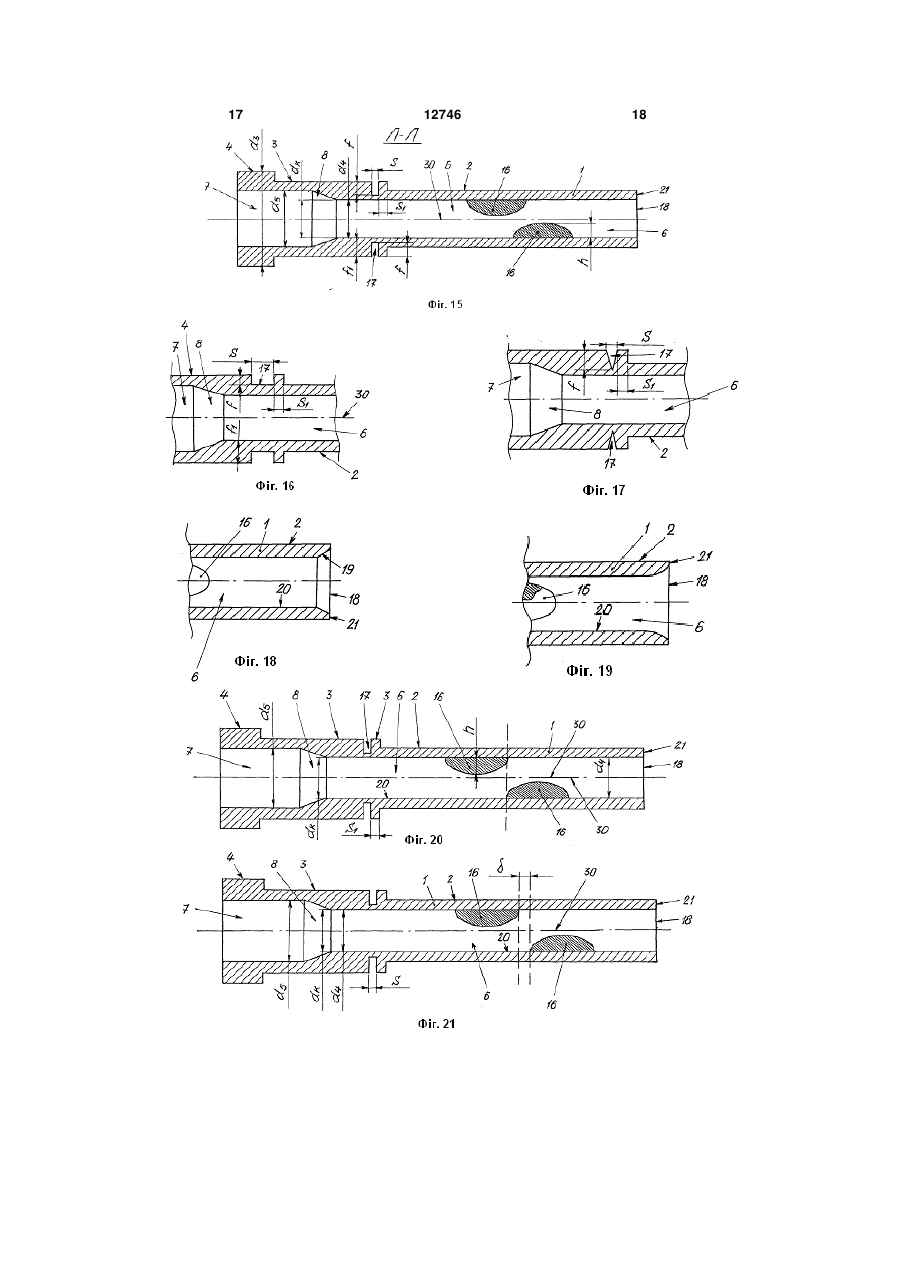

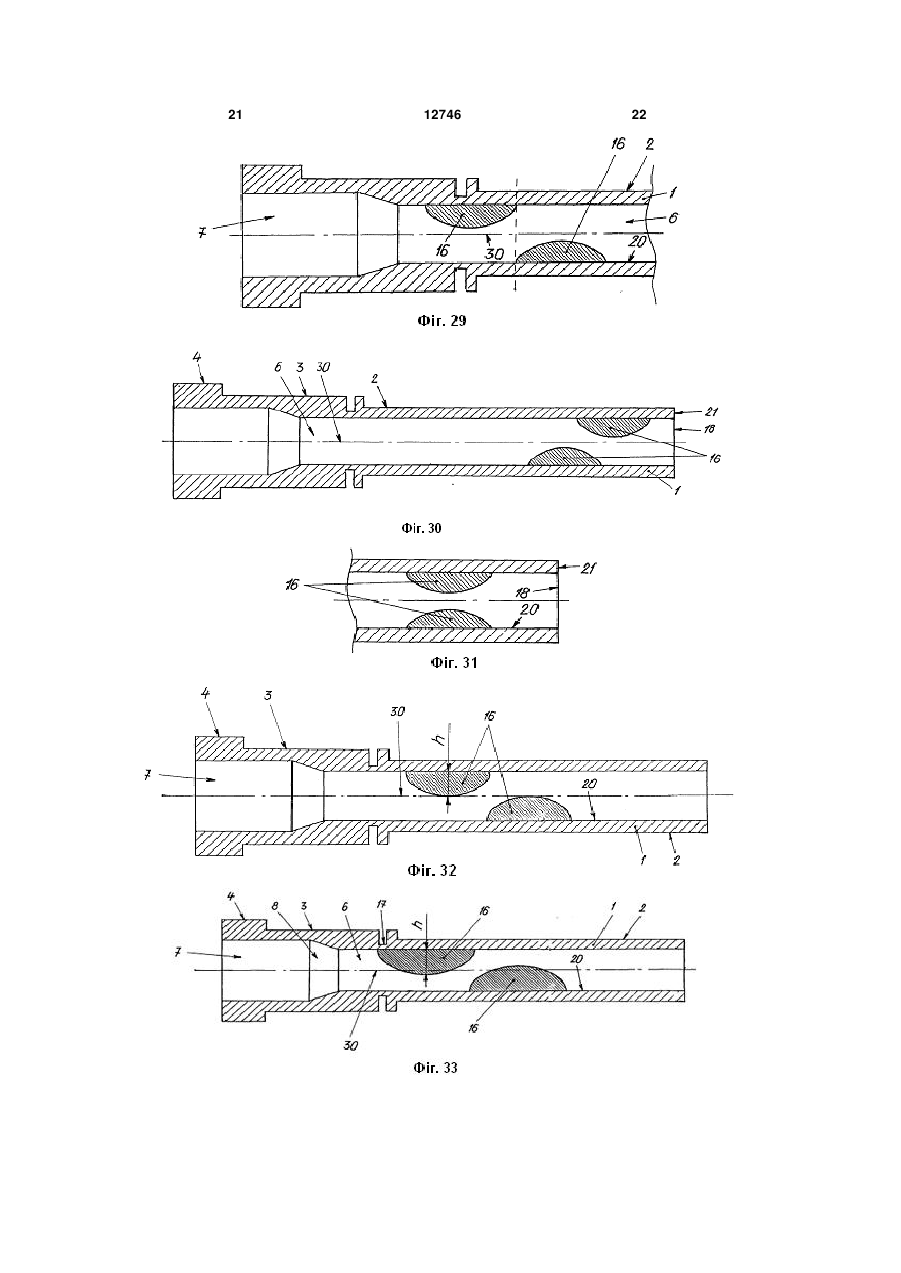

Ствол короткоствольної стрілецької зброї для стрільби патронами, оснащеними гумовими метальними снарядами несмертельної дії, що містить безпосередньо ствол, який складається із трьох вісесиметрично з'єднаних переднього, середнього і заднього циліндрів з постійним зовнішнім діаметром кожного зі згаданих циліндрів, і наплив, виконаний на задньому циліндрі, при цьому передній циліндр виконаний діаметром, меншим ніж середній та задній, середній циліндр виконаний діаметром, меншим ніж задній, у передньому циліндрі виконаний канал для проходження уражаючого елемента, а у задньому та середньому циліндрах виконаний патронник, причому канал ствола виконаний із внутрішнім діаметром, меншим ніж патронник, згаданий канал ствола з'єднаний з патронником вісесиметрично по конусоподібному переходу, наплив виконаний зі скосом для заходження патронів у патронник, скіс виконаний з жолобком, жолобок виконаний овальної форми, а в напливі виконаний отвір для фіксуючого штифта, що кріпить ствол до стійки рамки зброї, який відрізняється тим, що він додатково містить дві вставки, розміщені в каналі ствола, а на зовнішній поверхні середнього циліндра в ділянці стику його з переднім циліндром виконана кільцева проточка, при цьому вставки виконано жорстко закріпленими U 2 (19) 1 3 12746 4 Відомий ствол короткоствольної стрілецької ковими кулями), замість патронів, що споряджені зброї, який містить безпосередньо ствол, що склагумовими метальними снарядами несмертельної дається із двох осесиметрично з'єднаних переддії. нього і заднього циліндрів з постійним зовнішнім В основу корисної моделі покладена задача діаметром кожного зі згаданих циліндрів, і наплив, шляхом зміни геометрії каналу ствола забезпечивиконаний на задньому циліндрі [1]. ти неможливість застосування бойових патронів, До недоліків відомого ствола короткоствольної які споряджені метальними снарядами смертельстрілецької зброї відноситься те, що не забезпечуної дії - оболонковими кулями. ється гарантія застосування патронів, які споряСуть корисної моделі в стволі короткоствольджені метальними снарядами смертельної дії, ної стрілецької зброї для стрільби патронами, спозамість патронів, що споряджені гумовими метарядженими гумовими метальними снарядами нельними снарядами несмертельної дії. смертельної дії, що містить безпосередньо ствол, Відомий ствол короткоствольної стрілецької який складається із двох осесиметрично з'єднаних зброї, який містить безпосередньо ствол, що склапереднього і заднього циліндрів з постійним зовдається із двох осесиметрично з'єднаних переднішнім діаметром кожного зі згаданих циліндрів, і нього і заднього циліндрів з постійним зовнішнім наплив, виконаний на задньому циліндрі, при цьодіаметром кожного зі згаданих циліндрів, і наплив, му передній циліндр виконаний діаметром менвиконаний на задньому циліндрі, при цьому пешим, ніж задній, у передньому циліндрі виконаний редній циліндр виконаний діаметром меншим, ніж канал, а задньому циліндрі виконаний патронник, задній, у передньому циліндрі виконаний канал, а причому канал ствола виконаний з внутрішнім діазадньому циліндрі виконаний патронник, причому метром меншим, ніж патронник, згаданий канал канал ствола виконаний з внутрішнім діаметром ствола з'єднаний з патронником осесиметрично по меншим, ніж патронник, згаданий канал ствола конусоподібному переходу, наплив виконаний зі з'єднаний з патронником осесиметрично по конускосом для заходу патронів у патронник, скіс викосоподібному переходу, наплив виконаний зі сконаний з улоговинкою, улоговинка виконана овальсом для заходу патронів у патронник, скіс виконаної форми, а в напливі виконаний отвір для фіксуний з улоговинкою, а зазначена улоговинка ючого штифта, що кріпить ствол до стійки рамки виконана овальної форми [2]. зброї, полягає в тому, що він додатково містить дві До недоліків відомого ствола короткоствольної вставки, розміщені в каналі ствола, а на зовнішній стрілецької зброї відноситься те, що не забезпечуповерхні середнього циліндра в районі стику його з ється гарантія застосування бойових патронів, які переднім циліндром виконана кільцева проточка. споряджені метальними снарядами смертельної Суть корисної моделі полягає і в тому, що вставки дії (оболонковими кулями), замість патронів, що виконано жорстко закріпленими до внутрішньої споряджені гумовими метальними снарядами неповерхні каналу ствола або в горизонтальній смертельної дії. площині, або в вертикальній площині, або під куНайбільш близькою корисною моделлю як по том до зазначених площин, вставки розміщено в суті, так і по задачах, які вирішуються, що обрана площині відносно одна до другої або з перекритза прототип, є ствол короткоствольної стрілецької тям габаритів вставки у зазначеній площині в зброї для стрільби патронами, спорядженими гупроекції одна на другу, або встик, або з зазором, мовими метальними снарядами несмертельної дії, або симетрично одна відносно другої, зазначені що містить безпосередньо ствол, який складаєтьвставки виконано або меншими 1/2 діаметра канася із трьох осесиметрично з'єднаних переднього, лу ствола, або дорівнюючими 1/2 діаметра каналу середнього і заднього циліндрів з постійним зовствола, або більшими, ніж 1/2 діаметра каналу нішнім діаметром кожного зі згаданих циліндрів, і ствола по своїй висоті в місці максимальної товнаплив, виконаний на задньому циліндрі, при цьощини, вставки розміщено або в центральній му передній циліндр виконаний діаметром менчастині ствола, або в районі патронника, або в шим, ніж середній та задній, середній циліндр вирайоні дульного зрізу, переходи заднього циліндра конаний діаметром меншим, ніж задній, у у середній циліндр, а середнього у передній викопередньому циліндрі виконаний канал для проходу нано під прямим кутом, кільцева проточка виконавражаючого елемента, а у задньому та середньона глибиною від 0,01% до 90-95% від товщини му циліндрах виконаний патронник, причому канал стінки середнього циліндра, зазначена кільцева ствола виконаний із внутрішнім діаметром менпроточка виконана прямокутної або будь-якої шим, ніж патронник, згаданий канал ствола з'єдіншої форми в плані, зазначена кільцева проточка наний з патронником осесиметрично по конусопопо зовнішній поверхні середнього циліндра викодібному переходу, наплив виконаний зі скосом для нана шириною від 0,01мм до 10мм на відстані від заходу патронів у патронник, скіс виконаний з улопереходу середнього циліндра в передній не менговинкою, улоговинка виконана овальної форми, а ше 0,1мм. Суть корисної моделі полягає також і в в напливі виконаний отвір для фіксуючого штифта, тому, що вставки виконано або симетричної форщо кріпить ствол до стійки рамки зброї [3]. ми, або будь-якої іншої форми в плані, зазначені До недоліків відомого ствола короткоствольної вставки виготовлено або з металу, або з будьстрілецької зброї для стрільби патронами, споякого іншого міцного матеріалу, конусоподібний рядженими гумовими метальними снарядами перехід ствола, що примикає до патронника, виконесмертельної дії, який обраний за прототип, наний таким, що звужується убік дульного зрізу, відноситься те, що не забезпечується гарантія мінімальний діаметр конусоподібного переходу застосування бойових патронів, які споряджені ствола, що примикає до патронника, виконаний метальними снарядами смертельної дії (оболонрівним діаметру циліндричної ділянки каналу 5 12746 6 ствола, що примикає до дульного зрізу, а перехід конструктивно-компонувальна схема ствола циліндричної ділянки каналу ствола в дульний зріз короткоствольної стрілецької зброї для стрільби виконаний або під прямим кутом, або патронами, спорядженими гумовими метальними конусоподібним із плоскою стінкою, або снарядами несмертельної дії, який заявляється, у конусоподібним із плавним сполученням ракурсі 3/4 на виді з дульного зрізу ствола, на Фіг.3 внутрішньої поверхні каналу ствола з торцевою показана конструктивно-компонувальна схема поверхнею дульного зрізу. ствола, який заявляється, на Фіг.4 показана констПорівняльний аналіз корисної моделі із проторуктивно-компонувальна схема ствола, який типом показує, що ствол короткоствольної стрілезаявляється, на виді А, на Фіг.5-13 показані констцької зброї для стрільби патронами, спорядженируктивно-компонувальні схеми ствола, який ми гумовими метальними снарядами заявляється, в перетинах, відповідно, А-А...К-К, на несмертельної дії, який заявляється, відрізняється Фіг.14 показаний варіант закріплення вставок на тим, що він додатково містить дві вставки, розмівнутрішній поверхні каналу ствола, який щені в каналі ствола, а на зовнішній поверхні сезаявляється, на Фіг.15 показана конструктивнореднього циліндра в районі стику його з переднім компонувальна схема ствола, який заявляється, в циліндром виконана кільцева проточка, при цьому перетині Л-Л, на Фіг.16-17 показані варіанти конствставки виконано жорстко закріпленими до внутруктивного виконання кільцевої проточки, на рішньої поверхні каналу ствола або в горизонтаФіг.18-19 показані схеми переходу циліндричної льній площині, або в вертикальній площині, або ділянки каналу ствола в дульний зріз, на Фіг.20-22 під кутом до зазначених площин, вставки розміпоказані варіанти конструктивного розміщення між щено в площині відносно одна до другої або з песобою вставок у каналі ствола, на Фіг.23-27 рекриттям габаритів вставки у зазначеній площині показані варіанти конструктивного розміщення між в проекції одна на другу, або встик, або з зазором, собою вставок у каналі ствола по відношенню до або симетрично одна відносно другої, зазначені вертикальної і горизонтальної конструктивних вставки виконано або меншими 1/2 діаметра канаосей, на Фіг.28-29 показані варіанти розміщення лу ствола, або дорівнюючими 1/2 діаметра каналу між собою вставок в районі патронника, на Фіг.30ствола, або більшими, ніж 1/2 діаметра каналу 31 показані варіанти розміщення між собою встаствола по своїй висоті в місці максимальної товвок в районі дульного зрізу, на Фіг.32-33 показані щини, вставки розміщено або в центральній часваріанти розміщення між собою вставок в каналі тині ствола, або в районі патронника, або в районі ствола у відношенні до подовжньої осі зазначеного дульного зрізу, переходи заднього циліндра у секаналу ствола, на Фіг.34-37 показані варіанти конредній циліндр, а середнього у передній виконано структивного виконання вставок, на Фіг.38 показапід прямим кутом, кільцева проточка виконана на конструктивно-компонувальна схема глибиною від 0,01% до 90-95% від товщини стінки закріплення ствола, який заявляється, на стійці середнього циліндра, зазначена кільцева проточка рамки зброї, на Фіг.39 показана конструктивновиконана прямокутної або будь-якої іншої форми в компонувальна схема патрона, спорядженого гуплані, зазначена кільцева проточка по зовнішній мовим метальним снарядом несмертельної дії, на поверхні середнього циліндра виконана шириною Фіг.40 показана конструктивно-компонувальна від 0,01мм до 10мм на відстані від переходу сересхема зброї, в якій застосовується ствол, що днього циліндра в передній не менше 0,1мм, призаявляється, на Фіг.41-46 показані схеми етапів чому вставки виконано або симетричної форми, виробництва пострілу зі зброї, у якій встановлений або будь-якої іншої форми в плані, зазначені встаствол, що заявляється, із проходом гумового мевки виготовлено або з металу, або з будь-якого тального снаряда несмертельної дії по каналу іншого міцного матеріалу, конусоподібний перехід ствола (при одному з варіантів розміщення встаствола, що примикає до патронника, виконаний вок в каналі ствола). таким, що звужується убік дульного зрізу, мінімаСтвол короткоствольної стрілецької зброї для льний діаметр конусоподібного переходу ствола, стрільби патронами, спорядженими гумовими мещо примикає до патронника, виконаний рівним тальними снарядами несмертельної дії (як варіант діаметру циліндричної ділянки каналу ствола, що конструктивного виконання)(див. Фіг.1-3, Фіг.38 та примикає до дульного зрізу, а перехід циліндричФіг.40) містить безпосередньо ствол 1, який ної ділянки каналу ствола в дульний зріз виконаскладається із трьох осесиметрично з'єднаних ний або під прямим кутом, або конусоподібним із переднього (позиція 2), середнього (позиція 3) і плоскою стінкою, або конусоподібним із плавним заднього (позиція 4) циліндрів з постійним сполученням внутрішньої поверхні каналу ствола з зовнішнім діаметром кожного зі згаданих торцевою поверхнею дульного зрізу. циліндрів, і наплив 5, виконаний на задньому Таким чином, ствол короткоствольної циліндрі 4 (див. Фіг.1-3, Фіг.38 та Фіг.40). Конструкстрілецької зброї для стрільби патронами, спотивно передній циліндр 2 ствола 1 виконаний рядженими гумовими метальними снарядами зовнішнім діаметром d1 меншим, ніж середній несмертельної дії, який заявляється, відповідає циліндр 3 (із зовнішнім діаметром (d2) та задній критерію корисної моделі "новизна". циліндр 4 (із зовнішнім діаметром d3) (див. Фіг.1-3). Суть корисної моделі пояснюється за допомоКонструктивно середній циліндр 3 виконаний гою ілюстрацій, де на Фіг.1 показан ствол діаметром d2 меншим, ніж задній циліндр 4 (із короткоствольної стрілецької зброї для стрільби зовнішнім діаметром d3) (див. Фіг.1-3). У передньпатронами, спорядженими гумовими метальними ому циліндрі 2 виконаний канал 6 для проходу снарядами несмертельної дії, який заявляється, у вражаючого елемента, а у задньому (позиція 4) та ракурсі 3/4 на виді з патронника, на Фіг.2 показана середньому (позиція 3) циліндрах виконаний па 7 12746 8 тронник 7. Конструктивно канал 6 ствола 1 виконе менше 0,1мм (див. Фіг.3, Фіг.15-17). Вставки 16 наний із внутрішнім діаметром d4 меншим, ніж паконструктивно виконано або симетричної форми тронник 7 (діаметр d5) (див. Фіг.3, Фіг.5-6, Фіг.15 та (див. Фіг.2, Фіг.3 та Фіг.34-36), або будь-якої іншої Фіг.20-21). Згаданий канал 6 ствола 1 з'єднаний з форми в плані (див. Фіг.37). Зазначені вставки 16 патронником 7 осесиметрично по конусоподібному виготовлено або з металу, або з будь-якого іншого переходу 8 (див. Фіг.3, Фіг.15-17, Фіг.20-22 та міцного матеріалу, наприклад, з кераміки. Фіг.40). Наплив 5 виконаний зі скосом 9 (див. Фіг.1Конусоподібний перехід 8 ствола 1, що примикає 3, Фіг.4, Фіг.38 та Фіг.40) для заходу патронів 10 до патронника 7, виконаний таким, що звужується (див. Фіг.39-40 та Фіг.41-46) у патронник 7. Скіс 9 убік дульного зрізу 18 (див. Фіг.3, Фіг.15-17, Фіг.20виконаний з улоговинкою 11 (див. Фіг.1, Фіг.3, 22, Фіг.28-33 та Фіг.41-46). Мінімальний діаметр d5 Фіг.38 та Фіг.40). Улоговинка 11 конструктивно виконусоподібного переходу 8 ствола 1, що конана овальної форми (див. Фіг.1, Фіг.3 та Фіг.38), примикає до патронника 7, виконаний рівним а в напливі 5 виконаний отвір 12 для фіксуючого діаметру d4 циліндричної ділянки каналу 6 ствола штифта 13 (див. Фіг.1-3, Фіг.4-5, Фіг.23-27, Фіг.38 та 1, що примикає до дульного зрізу 18 (див. Фіг.3, Фіг.40), що кріпить ствол 1 до стійки 14 зброї 15. Фіг.7 та Фіг.15), а перехід циліндричної ділянки Ствол короткоствольної стрілецької зброї для каналу 6 ствола 1 в дульний зріз 18 виконаний або стрільби патронами, спорядженими гумовими мепід прямим кутом (див. Фіг.3, Фіг.15, Фіг.20-22, тальними снарядами несмертельної дії додатково Фіг.32-33 та Фіг.40), або конусоподібним із плоскою містить дві вставки 16 (Фіг.34-37), розміщені в стінкою 19 (див. Фіг.18), або конусоподібним із каналі 6 ствола 1 (див. Фіг.2-3, Фіг.4, Фіг.11-12, плавним сполученням внутрішньої поверхні 20 Фіг.14-15, Фіг.18-19, Фіг.20-33, Фіг.40 та Фіг.41-46), каналу 6 ствола 1 з торцевою поверхнею 21 дульа на зовнішній поверхні середнього циліндра 3 в ного зрізу 18 (див. Фіг.19). районі його стику з переднім циліндром 2 виконана Для зброї 15, у якій встановлений ствол 1 кільцева проточка 17 (див. Фіг.1-3, Фіг.6, Фіг.15-17, короткоствольної стрілецької зброї для стрільби Фіг.20-22, Фіг.28-30, Фіг.32-33, Фіг.38 та Фіг.40-46). патронами, спорядженими гумовими метальними Конструктивно вставки 16 виконано жорстко снарядами несмертельної дії, що заявляється, закріпленими до внутрішньої поверхні каналу 6 використаються патрони 10, які споряджені гумоствола 1 або в горизонтальній площині (див. Фіг.2вими метальними снарядами 22 несмертельної дії 3, Фіг.4, Фіг.11-12, Фіг.15, Фіг.20-22, Фіг.25, Фіг.28[4] та [5] (див. Фіг.39-40 і Фіг.41-46). Патрон 10 33 та Фіг.40), або в вертикальній площині (див. містить гільзу 23 циліндричної форми із проточкою Фіг.24 та Фіг.27), або під кутом а до зазначених 24 і фланцем 25 у задній частині (див. Фіг.39-40 та площин Q (див. Фіг.14, Фіг.23 та Фіг.26). Вставки 16 Фіг.41-46). У згаданій задній частині гільзи 23 устаконструктивно розміщено в площині відносно одна новлений капсюль-запалювач 26 (див. Фіг.39-40 та до другої або з перекриттям габаритів вставки 16 у Фіг.41-46). У районі дульца 27 гільзи 23 зазначеній площині в проекції одна на другу (див. розміщений гумовий метальний снаряд 22, що Фіг.2-3, Фіг.15, Фіг.28, Фіг.30, Фіг.33 та Фіг.40), або виконаний у вигляді кулі [4], 151. Дульце 27 гільзи встик (див. Фіг.20, Фіг.29, Фіг.32 та Фіг.41-46), або з 23 виконано обтиснутим для забезпечення надійної фіксації гумового метального снаряда 22 зазором (див. Фіг.21), або симетрично одна усередині згаданої гільзи 23 (див. Фіг.39). Між згавідносно другої (див. Фіг.22 та Фіг.31). Зазначені даним гумовим метальним снарядом 22 і капсювставки 16 виконано або меншими 1/2 діаметра d4 лем-запалювачем 26 розміщений метальний заканалу 6 ствола 1 (див. Фіг.4, Фіг.11-12, Фіг.14-15, ряд 28 (наприклад, пороховий заряд) (див. Фіг.39). Фіг.20-25, Фіг.28-31 та Фіг.41-46), або Ствол 1, як варіант конструктивного виконандорівнюючими 1/2 діаметра d4 каналу 6 ствола 1 ня, закріплюється по кільцевому уступу (по (див. Фіг.27 та Фіг.32), або більшими, ніж 1/2 зовнішній поверхні середнього циліндра 3 - див. діаметра d4 каналу 6 ствола 1 по своїй висоті h в Фіг.38 та Фіг.40) у стійці 14 зброї 15 (див. Фіг.38 та місці максимальної товщини (див. Фіг.26 та Фіг.33). Фіг.40). Стійка 14, у свою чергу, закріплена на Вставки 16 розміщено або в центральній частині рамці 29 зазначеної зброї 15 (див. Фіг.38 та Фіг.40). ствола 1 (див. Фіг.2-3, Фіг.Фіг.15, Фіг.18-19, Фіг.20Ствол 1 фіксується від поздовжніх переміщень 22, Фіг.40 та Фіг.41-46), або в районі патронника відносно рамки 29 за допомогою штифта 13, що (див. Фіг.28-29 та Фіг.32-33), або в районі дульного уставляється в отвір 12 на напливі 5 (див. Фіг.1-3, зрізу (див. Фіг.30-31). Переходи заднього циліндра Фіг.38 та Фіг.40). 4 усередній циліндр 3, а середнього циліндра 3 у Ствол 1 конструктивно виконаний таким, що передній циліндр 2 виконано під прямим кутом містить дульний зріз 18 і канал 6 (для проходу ме(див. Фіг.1-3, Фіг.15-17, Фіг.20-22, Фіг.28-30, Фіг.32тального снаряда 22) (див. Фіг.2-3, Фіг.15, Фіг.2033, Фіг.38, Фіг.40 та Фіг.41-46). Кільцева проточка 21, Фіг.40 та Фіг.41-46). 17 конструктивно і технологічно виконана глибиСтвол короткоствольної стрілецької зброї для ною f від 0,01% до 90-95% від товщини f1 стінки стрільби патронами, спорядженими гумовими месереднього циліндра 3 (див. Фіг.3, Фіг.8 - перетин тальними снарядами несмертельної дії, Г-Г, Фіг.15 та Фіг.16-17). Зазначена кільцева прозастосовується (експлуатується) таким чином. точка 17 виконана прямокутної (див. Фіг.3, Фіг.15Попередньо виготовляють ствол 1 з патронни16 та Фіг.20-22), або будь-якої іншої форми в ком 7 (див. Фіг.1-3 та Фіг.40) та вставки 16 для ньоплані, наприклад, клиноподібною (див. Фіг.17). го. Для цього із заготівлі виточують конструкцію, Зазначена кільцева проточка 17 по зовнішній що містить три циліндра (відповідно, позиції 2, 3 і поверхні середнього циліндра 3 виконана шири4) з різними зовнішніми діаметрами, відповідно, d1, ною s від 0,01мм до 10мм на відстані s1 від переd2, і d3, осесиметрично з'єднаних між собою по ходу середнього циліндра 3 в передній циліндр 2 9 12746 10 поздовжній осі 30 (див. Фіг.3). Переходи заднього цьому отриманий у циліндричній ділянці каналу 6 циліндра 4 у середній циліндр 3, а середнього ствола 1 калібр зброї 5,4...6,1мм не дозволить циліндра 3 у передній циліндр 2 виконують під зробити постріл з бойового патрона калібром 9мм прямим кутом (див. Фіг.1-3, Фіг.15-17, Фіг.20-22, (з оболонковою кулею - [6]), що по геометричних Фіг.28-30, Фіг.32-33, Фіг.38, Фіг.40 та Фіг.41-46). характеристиках входить у патронник 7. Далі на задньому циліндрі 4 (з більшим зовніВставки 16 конструктивно виконують або шнім діаметром d3) виконують наплив 5, у якого симетричної форми (див. Фіг.2, Фіг.3 та Фіг.34-36), задня частина, що примикає до задньої частини або будь-якої іншої форми в плані (див. Фіг.37). заднього циліндра 4 з (більшим зовнішнім діаметЗазначені вставки 16 виготовляють або з металу, ром d2), виконана зі скосом 9 (див. Фіг.1-3, Фіг.38 або з будь-якого іншого міцного матеріалу, ната Фіг.40). приклад, з кераміки. Зазначені вставки 16 виконуПісля цього в передньому циліндрі 2 (з менють або меншими 1/2 діаметра d4 каналу 6 ствола шим зовнішнім діаметром d1) ствола 1 виконують 1 (див. Фіг.4, Фіг.11-12, Фіг.14-15, Фіг.20-25, Фіг.28канал 6 для проходу гумового метального снаряда 31 та Фіг.41-46), або дорівнюючими 1/2 діаметра d4 22, а в задньому циліндрі 4 (з більшим зовнішнім каналу 6 ствола 1 (див. Фіг.27 та Фіг.32), або діаметром d2) виконують циліндричний канал (а більшими, ніж 1/2 діаметра d4 каналу 6 ствола 1 по саме, патронник 7) з внутрішнім діаметром d5 для своїй висоті h в місці їх максимальної товщини патрона 10 (див. Фіг.39 – [4], [5]), що споряджений (див. Фіг.26 та Фіг.33). згаданим гумовим метальним снарядом 22 На завершальному етапі виготовлення ствола несмертельної дії [4], [5]. Внутрішню поверхню 20 короткоствольної стрілецької зброї для стрільби каналу 6 ствола 1 виконують гладкою (без нарізів). патронами, спорядженими гумовими метальними У напливі 5 виконують отвір 12 для проходу штифснарядами несмертельної дії, що заявляється, в та 13, що фіксує ствол 1 у стійці 14 від поздовжніх каналі 6 ствола 1 жорстко закріплюють вставки 16 переміщень відносно рамки 29 зброї 15 (див. Фіг.1(див. Фіг.2-3, Фіг.4, Фіг.11-12 та Фіг.40). Конструк3, Фіг.38 та Фіг.40). На скосі 9 виконують улоговинтивно вставки 16 жорстко закріплюють до ку 11, при цьому улоговинку 11 виконують внутрішньої поверхні каналу 6 ствола 1 або в овальної форми (у поперечному перерізі)(див. горизонтальній площині (див. Фіг.2-3, Фіг.4, Фіг.11Фіг.1, Фіг.3 та Фіг.38). На середньому циліндрі 3 12, Фіг.15, Фіг.20-22, Фіг.25, Фіг.28-33 та Фіг.40), виконують кільцеву проточку 17 див. Фіг.1-3 та або в вертикальній площині (див. Фіг.24 та Фіг.27), Фіг.38). Кільцеву проточку 17 конструктивно і або під кутом а до зазначених площин Q (див. технологічно виконують глибиною f від 0,01% до Фіг.14, Фіг.23 та Фіг.26). Вставки 16 конструктивно 90-95% від товщини f1 стінки середнього циліндра розміщують в площині відносно одна до другої або 3 (див. Фіг.3, Фіг.8 - перетин Г-Г, Фіг.15 та Фіг.16з перекриттям габаритів вставки 16 у зазначеній 17). Зазначену кільцеву проточку 17 виконують площині в проекції одна на другу (див. Фіг.2-3, або прямокутної (див. Фіг.3, Фіг.15-16 та Фіг.20-22), Фіг.15, Фіг.28, Фіг.30, Фіг.33 та Фіг.40), або встик або будь-якої іншої форми в плані, наприклад, (див. Фіг.20, Фіг.29, Фіг.32 та Фіг.41-46), або з зазоклиноподібною (див. Фіг.17). Зазначену кільцеву ром (див. Фіг.21), або симетрично одна відносно проточку 17 виконують по зовнішній поверхні седругої (див. Фіг.22 та Фіг.31). Вставки 16 конструкреднього циліндра 3 шириною s від 0,01мм до тивно розміщують або в центральній частині ство10мм на відстані s1 від переходу середнього ла 1 (див. Фіг.2-3, Фіг.Фіг.15, Фіг.18-19, Фіг.20-22, циліндра 3 в передній циліндр 2 не менше 0,1мм Фіг.40 та Фіг.41-46), або в районі патронника (див. (див. Фіг.3, Фіг.15-17). Фіг.28-29 та Фіг.32-33), або в районі дульного зрізу Стикують канал 6 ствола 1 з патронником 7 за (див. Фіг.30-31). допомогою конусоподібного переходу 8 (див. Після цього ствол короткоствольної Фіг.3). При цьому конусоподібний перехід 8 ствола стрілецької зброї для стрільби патронами, спо1, що примикає до патронника 7, виконують таким, рядженими гумовими метальними снарядами що звужується убік дульного зрізу 18 (див. Фіг.3, несмертельної дії, що заявляється, установлюють Фіг.15-17, Фіг.20-22, Фіг.28-33 та Фіг.41-46). у стійку 14 рамки 29 зброї 15 і фіксують від Мінімальний діаметр dk конусоподібного переходу поздовжніх переміщень відносно рамки 29 за до8 ствола 1, що примикає до патронника 7, виконупомогою штифта 13, що запресовують в отвір 12 ють рівним діаметру d4 циліндричної ділянки кана(який виконано на напливі 5) (див. Фіг.38 та Фіг.40). лу 6 ствола 1, що примикає до дульного зрізу 18 У складі зброї 15 ствол 1 короткоствольної (див. Фіг.3, Фіг.15 та Фіг.20-21), а перехід стрілецької зброї для стрільби патронами, споциліндричної ділянки каналу 6 ствола 1 в дульний рядженими гумовими метальними снарядами зріз 18 виконують або під прямим кутом (див. Фіг.3, несмертельної дії, що заявляється, Фіг.15, Фіг.20-22, Фіг.32-33 та Фіг.40), або експлуатується наступним чином. конусоподібним із плоскою стінкою 19 (див. Фіг.18), У патронник 7 ствола 1 вставляють патрон 10 або конусоподібним із плавним сполученням (див. Фіг.39 – [4], [5]), що споряджений гумовим внутрішньої поверхні 20 каналу 6 ствола 1 з торметальним снарядом 22 несмертельної дії (див. цевою поверхнею 21 дульного зрізу 18 (див. Фіг.40). Зовнішні стінки гільзи 23 при цьому будуть Фіг.19). контактувати із внутрішньою поверхнею патронниЗвуження конусоподібної ділянки (позиція 8) ка 7. При цьому патрон 10, при вході в патронник каналу 6 ствола 1 до розмірів (діаметр d4) 7, рухається по улоговинці 11, що виконана на циліндричної ділянки каналу 6 ствола 1, а саме, до скосі 9 напливу 5. При знаходженні патрона 10 у калібру 5,4...6,1мм, проводять для того, щоб зропатроннику 7, задня частина патрона 10 (а саме, бити автоматичне перезарядження зброї 15. При фланець 25 з проточкою 24 і з капсюлем 11 12746 12 запалювачем 26) виступає за задній обріз згаданоПри русі затворної рами 36 уперед (по рамці го патронника 7 не менше, ніж на 3мм, а гумовий 29 зброї 15 убік патронника 7), вона захоплює черметальний снаряд 22 (калібром 9...9,5мм) говий патрон 10 з магазина 38, досилає його в упирається в конусоподібний перехід 8, що з'єднує патронник 7 і там замикає його (див. Фіг.40) [6]. циліндричну ділянку каналу 6 ствола 1 з патронниЗброя є знову готовою до чергового застосуком 7 (див. Фіг.40). вання (пострілу). Для виробництва пострілу стрілець пальцем Підвищення ефективності застосування створуки натискає на спусковий гачок 31 зброї 15 і ла короткоствольної стрілецької зброї для стрільпускає в хід ударно-спусковий механізм 32. При би патронами, спорядженими гумовими метальспрацьовуванні ударно-спускового механізму 32 ними снарядами несмертельної дії, що курок 33 ударяє по ударнику 34 (бойку) [6] (див. заявляється, у порівнянні із прототипом, досягаФіг.40 та Фіг.41). ється шляхом зміни геометрії і конструкції ствола, При ударному впливі ударником (бойком) 34 а саме, шляхом встановлення в каналі ствола по капсюлю-запалювачу 26 патрона 10, двох обтічних вставок, які дозволяють проходити у спрацьовує згаданий капсюль-запалювач 26 і зазорі крізь них гумовому метальному снаряду, і запалює метальний заряд 28 (пороховий заряд), перешкоджають застосуванню бойового вражаюрозміщений у гільзі 23 (див. Фіг.41). Під дією порочого елемента, такого, як куля бойового патрона. хових газів, що розширюються, які утворилися при Підвищення ефективності застосування ствола згорянні метального заряду 28 (порохового зарякороткоствольної стрілецької зброї для стрільби ду), гумовий метальний снаряд 22 буде втиснений патронами, спорядженими гумовими метальними у канал 6 ствола 1, а саме, у конусоподібну снарядами несмертельної дії, що заявляється, у ділянку 8, що з'єднує патронник 7 з каналом 6 порівнянні із прототипом, досягається також шляствола 1 (див. Фіг.41). Далі (також під наростаюхом конструктивних рішень, при яких неможливо чим тиском порохових газів, які утворилися при застосувати боєприпаси (патрони), які споряджені згорянні метального заряду 28) метальний снаряд снарядами смертельної дії (кулями з оболонкою). 22 буде переміщатися по довжині циліндричної Звуження каналу ствола до розмірів циліндричної ділянки (з внутрішнім діаметром d4) каналу 6 стводілянки каналу ствола, а саме, до калібру ла 1 до місця встановлення пари вставок 16 (див. 5,4...6,1мм, дозволить зробити автоматичне переФіг.42). Після контакту метального снаряду 22 з зарядження зброї. При цьому отриманий у передньою вставкою 16 (див. Фіг.42), зазначений циліндричній ділянці каналу ствола калібр зброї метальний снаряд 22 під тиском порохових газів, 5,4...6,1мм не дозволить зробити постріл з бойовоякі утворилися при згорянні метального заряду 28, го патрона калібром 9мм, що по геометричних хабуде втиснутий в зазор між передньою і задньою рактеристиках входить у патронник. вставками 16 (див. Фіг.43). Джерела інформації Мінуючи місце встановлення вставок 16, ме1. Ф.К.Бабак "Все о пистолетах и револьветальний снаряд 22 буде далі переміщатися по рах", издат. Полигон, Санкт-Петербург, 2003, стор. довжині згаданої циліндричної ділянки каналу 6 195 - аналог. ствола 1 до дульного зрізу 18 (див. Фіг.43). При 1. Ф.К.Бабак "Все о пистолетах и револьвецьому тертя об внутрішню поверхню 20 каналу 6 рах", издат. Полигон, Санкт-Петербург, 2003, стор. ствола 1 гумового метального снаряда 22 буде 140 - аналог. компенсуватися гладкою поверхнею зазначеного 3. Наставление по стрелковому делу. 9-мм каналу 6 ствола 1. пистолет Макарова (ПМ), - М,: При виході гумового метального снаряда 22 за Военное издательство, 1986, стор.51, мал.46, межі дульного зрізу 18 ствола 1, згаданий гумовий стор.56, мал. 47 - прототип. метальний снаряд 22 буде розширюватися, прий4. Український спеціалізований науковомаючи свою кулясту форму (див. Фіг.45). популярний журнал "Зброя та Полювання" "ОруПісля виходу гумового метального снаряда 22 жие и охота", Засновник та видавець ТОВ за межі дульного зрізу 18 ствола 1 (див. Фіг.46), він "Редакція журналу "Зброя та Полювання", зі швидкістю V по інерції буде продовжувати рух №2/2001, стор.14-17. убік цілі. 5. Журнал "Техника специального назначеСтріляна гільза 23 витягається з патронника 7 ния", учредитель и издатель ООО "Альфа-Центр" шляхом зачеплення її за фланець 25 проточки 24 и "Альфа-Бюро", Киев, №1, январь 2001, стор.34викидачем 35 зброї 15 при відході затворної рами 39, стор.38, позиция 42. 36 назад. При відході затворної рами 36 назад 6. Наставление по стрелковому делу. 9-мм стискується зворотна пружина 37 (накопичуючи пистолет Макарова (ПМ), - М,: Военное издательенергію) [6]. ство, 1986. 13 12746 14 15 12746 16 17 12746 18 19 12746 20 21 12746 22 23 12746 24 25 12746 26 27 Комп’ютерна верстка М. Мацело 12746 Підписне 28 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
