Підвіска проводів

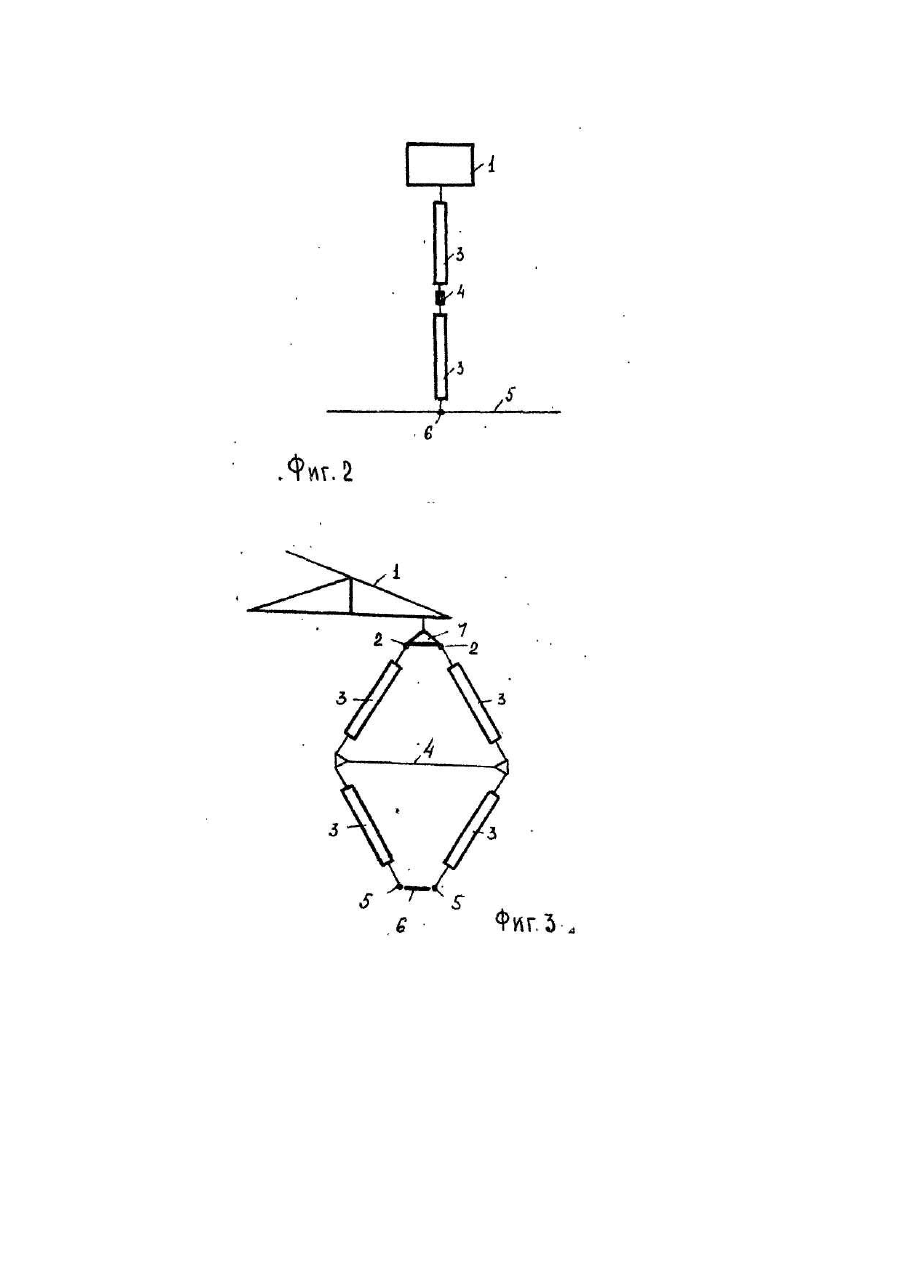

Изобретение относится к электроэнергетике, а именно к воздушным линиям электропередачи высокого напряжения и может быть использовано при необходимости увеличения высоты подвески проводов, а также в районах с загрязненной атмосферой и повышенными скоростями ветра в случае выполнения изолирования проводов расщепленной фазы для устройства высокочастотного канала связи. Известна подвеска, содержащая подвесную гирлянду изоляторов, к которой закреплены две одноцепные изолирующие подвески, собранное из тех же изоляторов, что и основная гирлянда. Недостатками известного решения в случае выполнения расщепленной фазы на линиях электропередачи, сооружаемых в районах с загрязненной атмосферой, является значительное увеличение длины подвески, что предопределяет снижение величины габаритного пролета опор, а при наличии повышенных скоростных напоров ветра в этих условиях приводит к значительному отклонению подвески под действием ветровой нагрузки, что приводит к увеличению вылета траверс опор для обеспечения необходимого расстояния от токоведущих до заземленных частей. Перечисленные недостатки приводят к увеличению материалоемкости и стоимости линии электропередачи. Наиболее близкой к предлагаемой является подвеска проводов линии электропередачи, содержащая изолирующую подвеску из двух цепей изоляторов, к каждой из которых прикреплены провода расцепленной фазы, при этом подвеска выполнена L-образной и расположена вдоль оси линии электропередачи, а между проводами расщепленной фазы установлены дополнительно введенные распорки [Авт.св. СССР № 1820972]. Недостатком этого решения является разная длина проводов расщепленной фазы в каждом пролете между опорами, что приводит к несовпадению мест максимальных стрел провеса проводов, что, в свою, очередь вызывает перекос проводов в фазе и приводит к неодинаковой вибрации и "пляске" проводов. Расположение гирлянд изоляторов не в вертикальной плоскости приводит к появлению дополнительных усилий в местах прикрепления гирлянд к проводам вызывающим различное натяжение проводов расщепленной фазы и закручивание подвески относительно вертикальной оси. Задачей изобретения является уменьшение размеров опор, снижение материалоемкости и стоимости воздушных линий электропередачи. За счет того, что подвеска проводов линии электропередачи, содержащая две цепи изоляторов к каждой из которых прикреплены провода расщепленной фазы, при этом цепи изоляторов расположены в вертикальной плоскости перпендикулярной оси линии и выполнены из двух частей, к которым прикреплена распорка, установленная между цепями изоляторов, имеющая длину существенно превышающую длину изолирующей распорки, установленной между проводами. На фиг. 1 показана подвеска проводов, вид вдоль линии; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 подвеска проводов через специальную соединительную деталь, вид вдоль линии. К траверсе опоры 1 прикреплены цепи изоляторов 2, состоящие из полуцепей 3, прикрепленных одним концом к распорке 4. К нижним концам цепей изоляторов прикреплены провода 5 расщепленной фазы, между которыми установлены изолирующие распорки 6. Цепи изоляторов 2 могут прикрепляться к траверсе 1 при помощи специальной соединительной детали 7. При использовании предлагаемой подвески проводов линии электропередачи уменьшается высота опоры, вылеты траверс, снижается материалоемкость и уменьшается стоимость строительства при обеспечении одинакового загружения обоих проводов расщепленной фазы.
